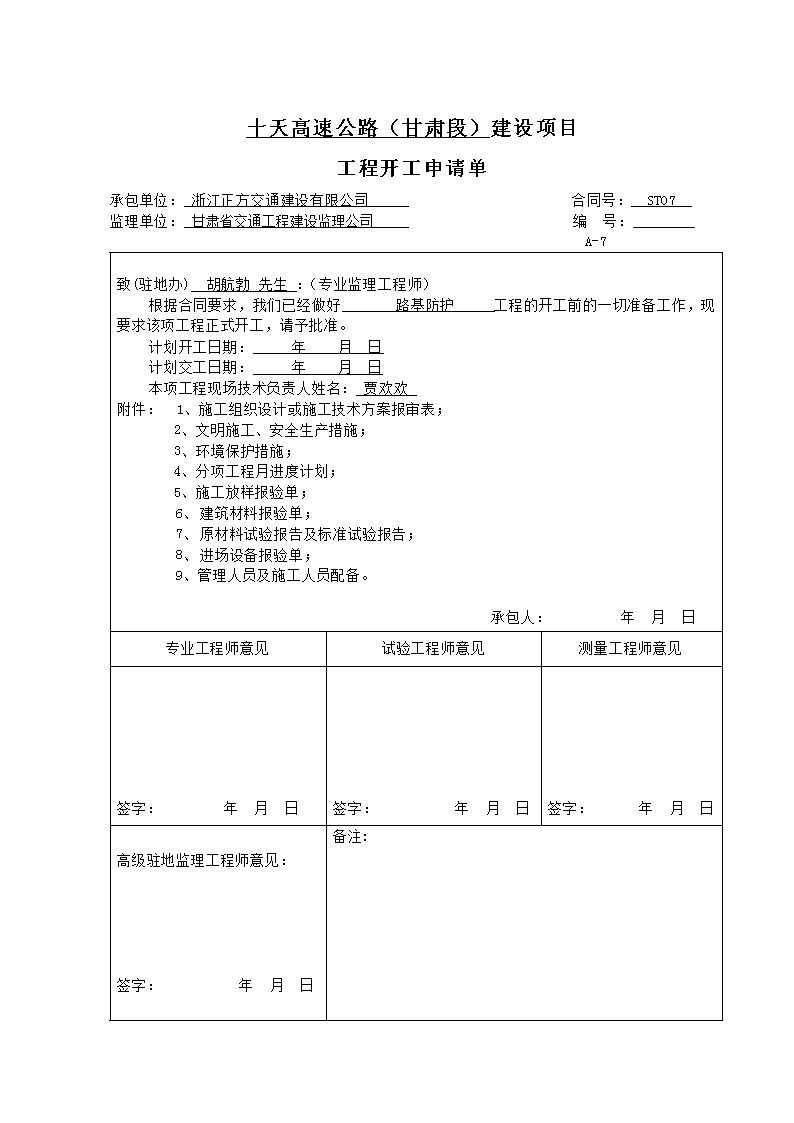

十天高速公路（甘肃段）建设项目工程开工申请单承包单位：浙江正方交通建设有限公司合同号：ST07监理单位：甘肃省交通工程建设监理公司编号：A-7致(驻地办)胡航勃先生：（专业监理工程师）根据合同要求，我们已经做好路基防护工程的开工前的一切准备工作，现要求该项工程正式开工，请予批准。计划开工日期：年月日计划交工日期：年月日本项工程现场技术负责人姓名：贾欢欢附件：1、施工组织设计或施工技术方案报审表；2、文明施工、安全生产措施；3、环境保护措施；4、分项工程月进度计划；5、施工放样报验单；6、建筑材料报验单；7、原材料试验报告及标准试验报告；8、进场设备报验单；9、管理人员及施工人员配备。承包人：年月日专业工程师意见试验工程师意见测量工程师意见签字：年月日签字：年月日签字：年月日高级驻地监理工程师意见：签字：年月日备注: 附件1十天高速公路（甘肃段）建设项目施工技术方案报审表承包单位浙江正方交通建设有限公司合同号ST07监理单位甘肃省交通工程建设监理公司编号A-3致（驻地办）胡航勃先生：（专监）现报上路基防护、排水工程的技术工艺方案及详细说明和图表等，请予审查和批准。附件：技术方案说明和图表。承包人：年月日监理工程师审查意见：签字：年月日高级驻地监理工程师审批意见：签字：年月日 路基防护工程技术方案1.1技术方案本标段的防护工程主要有：挡土墙、内护墙和拱形骨架护坡等。砌体砂浆采用砂浆搅拌机进行拌合，装载机、推车运输，钢管脚手架搭梯，人工砌筑挂线控制。防护圬工的施工要严格按照设计和规范的要求进行，对于石料、砌筑材料等均要符合规范的要求。1.1.1挡土墙防护工程的基础施工应及时测定基底承载力、基坑断面尺寸，符合要求时请监理工程师检查验收，合格后及时进行基础施工。砌筑基础：砌筑前应将基底表面风化、松软土石清除，雨季在土质或易风化软石基坑中砌筑基础，基坑挖好后，立即满铺砌筑一层，随砌筑随分层回填压实。砌筑墙身：砌出地面后应立即回填夯实，并作好基坑顶面排水、防渗设施；伸缩缝与沉降缝内两侧应平齐无搭叠。缝中防水材料应按要求深度填塞紧密，按图纸位置及尺寸预留泄水孔。一、技术要求及施工方法（1）、用于沿河冲刷段路基防护：1、混凝土的材料：砂，碎石，水泥全部外购，由供应商直接运输至工地堆放整齐。2、混凝土在拌和站集中拌制，运输车运至施工部位入模，插入式振捣器振捣。3、模板采用定型模板，根据浇筑高度分层浇筑到设计高程，每层浇筑高度不大于1.5m。4、挡土墙上下左右间距2-3m交错设置φ100mmPE管泄水孔，最下排高出地面或常水位30cm。5、每10-15m设一道宽2cm的伸缩缝，缝内填塞沥青麻絮。6、护坦采用C20混凝土浇筑，护坦顶距离最大冲刷线H1≥1m。7、挡土墙采用C20片石混凝土浇筑；墙身、基础石料强度≥30MPa。8、挡土墙墙背填筑30cm厚天然砂砾反滤层，天然砂砾含泥量≤5％。9、墙背填土采用12t以上光轮压路机辅以小型手扶振动压路机压实。10、片石混凝土中片石掺量≤20％。（2）、用于仰斜式路肩墙墙顶护栏基座：1、混凝土的材料：砂，碎石，水泥全部外购，由供应商直接运输至工地堆放整齐。2、混凝土在拌和站集中拌制，运输车运至施工部位入模，插入式振捣器振捣。3、模板采用定型模板，根据浇筑高度分层浇筑到设计高程，每层浇筑高度不大于1.5m。4、基座采用C25混凝土现浇。5、挡土墙墙顶宽度B1＜75cm时，护栏基座按75cm施工。 6、立柱预留孔为φ245*7*435钢套拱，下垫□255*255*5钢板。7、挡土墙施工过程中注意预埋钢筋的埋设。8、施工中每10m设一道宽2cm伸缩缝，缝内填塞沥青麻絮。1、施工配合比配合比，根据现在材料的实际情况有实验室确定，注意控制好入模时的坍落度。2、混凝土的拌和混凝土在拌和站浇筑拌和，每次拌和第一盘混凝土时，水泥数量适当增加。注意拌和的时间要够。如搅拌设备停用超过30分钟，要彻底清洗才能重新拌和混凝土。3、混凝土的运输混凝土采用混凝土运输车运输4、混凝土浇筑（1）．模板采用定型模板，钢管加固。浇筑前，全部支架和模板按要求进行检查，并清理干净模板内的杂物后，才能开始浇筑。（2）．混凝土经溜槽入模，分层振捣，每层振捣厚度为30-40cm左右，在下层混凝土初凝前，必须浇筑完上层混凝土。（3）．片石埋放如果是片石混凝土，需要埋放片石。在混凝土施工前，在施工部位附近的空地上备好埋放的片石，片石的强度，大小，形状等符合规范的要求，并用水清洗干净。掺入量按设计。施工时人工埋放片石，使片石均匀分布在混凝土中，片石之间的净间距不小于10cm，距结构侧面和顶面的净间距不小于15cm，不接触钢筋和预埋件。在施工缝上埋放片石，埋入深度不小于其体积的一半。（4）．混凝土施工期间，设专人检查支架，模板等的稳固情况，当有发现松动，变形，移位时，要及时处理。混凝土完成后，对裸露面，人工修整，抹平，待定浆后再进行第二遍压光或拉毛。5、混凝土振捣（1）.混凝土振捣采用插入式振捣器，垂直插入混凝土内，并插入前一层混凝土5-10cm，以保证新老混凝土结合良好。混凝土振捣密实的标志是停止下沉，不冒气泡，泛浆，表面平坦。（2）.振捣器移动间距，按振捣器的大小而定，一把不超过35cm。振捣时应快插慢拔，不能在模板内利用振捣器使混凝土长距离流动或运送混凝土，以免引起混凝土离析。6、混凝土养护混凝土浇注完成后，在收浆后应予以覆盖和洒水养护，养护时间为7天，每天洒水次数以保证混凝土 1.1.2拱形骨架护坡施工本部拱形骨架护坡施工段有：YK578+726～YK578+822、YK578+926～YK578+988、YK578+706～YK579+202。砌筑采用不易风化、无裂缝、抗压强度不小于30Mpa的片石，其规格应符合石料有关技术要求。采用的砂浆必须具有良好的和易性，随拌随用。修筑护墙之前，对所防护的边坡夯实平整，特别是风化迅速的边坡，要清除边坡松动岩石，清挖出新鲜面，并立即砌筑，对凹陷处可挖成错台，并以墙体相同的圬工砌补。砌筑时要自下而上逐层砌筑，并密贴土石面，石块间交错咬搭，不得松动。一、技术要求及施工方法（1）、用于挖方边坡土质为碎石或粘性土且边坡高度≥2.5m的边坡坡面防护工程：1、桥梁两侧挖方边坡进行护面墙防护时，护面墙底部设置浆砌片石扩大基础，扩大基础埋置深度须≥0.5m，扩大基础施工须采取分段开挖的方式进行，分段开挖长度≤5m。2、骨架每12.55m设置一道伸缩缝，缝宽2cm，用沥青麻絮填塞。3、拱型骨架采用C20混凝土预制块砌筑，骨架内采用预制C20混凝土框格铺砌，框格内换填种植土后种草绿化，栽种植物应选用耐干旱的本地物种。4、坡面防护每隔62.8m设一道踏步，踏步宽10cm。（1）、用于挖方边坡土质为碎石或粘性土且边坡高度≥2.5m的边坡坡面防护工程，设置支撑渗沟的路段边坡坡率为1:1.25。1、桥梁两侧挖方边坡进行护面墙防护时，护面墙底部设置浆砌片石扩大基础，扩大基础埋置深度须≥0.5m，扩大基础施工须采取分段开挖的方式进行，分段开挖长度≤5m。2、骨架每12.55m设置一道伸缩缝，缝宽2cm，用沥青麻絮填塞。3、拱型骨架采用C20混凝土预制块砌筑，骨架内采用预制C20混凝土框格铺砌，框格内换填种植土后种草绿化，栽种植物应选用耐干旱的本地物种。4、坡面防护每隔62.8m设一道踏步，踏步宽10cm。1.1.3内护墙防护工程的基础施工应及时测定基底承载力、基坑断面尺寸，符合要求时请监理工程师检查验收，合格后及时进行基础施工。砌筑基础：砌筑前应将基底表面风化、松软土石清除，雨季在土质或易风化软石基坑中砌筑基础，基坑挖好后，立即满铺砌筑一层，随砌筑随分层回填压实。砌筑墙身：砌出地面后应立即回填夯实，并作好基坑顶面排水、防渗设施；伸缩缝与沉降缝内两侧应平齐无搭叠。缝中防水材料应按要求深度填塞紧密，按图纸位置及尺寸预留泄水孔。 一、技术要求及施工方法（1）、本图适用于粉质粘土、碎石土路堑的第一级边坡的防护工程：1、内护墙采用现浇C20片石混凝土，片石混凝土中片石掺量≤20％，每10m-15m设置一道2cm宽的伸缩缝，缝内用沥青麻絮密实。2、在内护墙中下部设置交错排列的泄水孔，间距2-3m，泄水孔高出碎落台30cm。泄水孔采用φ100mmPE管，渗水处适当加密；泄水孔进口用透水土工布（短纤针刺非织造土工布，尺寸0.25m*0.25m）进行包裹。3、内护墙墙背设置50cm厚天然砂砾，砂砾须冲洗干净（含泥量≤5％），并在墙背底部设置一道纵向透水管，纵向每5m设置一道横向排水管，将墙背透水管中渗水排入边沟下面的主渗沟。4、内护墙埋深≥1m，当地基承载力≤250kpa时，须对内护墙地基采用5％水泥稳定砂砾换填处理。施工时基坑开挖应采用跳槽法开挖，分段砌筑圬工，以保证施工安全。（2）、本图适用于挖方坡面稳定的硬质岩石边坡：1、内护墙施工时起终点需做端头处理或过度，使其逐渐隐入土中务必保证线性美观，自然顺畅。2、内护墙采用现浇C20片石混凝土，片石混凝土中片石掺量≤20％，内护墙底部高出碎落台30cm以上设置间距2m，10*10cm泄水孔。每10-15m设置一道2cm宽伸缩缝，缝内用沥青麻絮填塞密实。1.2排水工程排水工程设施主要为平台排水沟、截水沟、边沟、渗沟、急流槽、吊沟。排水工程采取人工配合小型机具施工。1.2.1排水沟、边沟施工时应根据设计要求开挖，然后在排水沟、边沟砌石范围内挂线砌筑浆砌片石。排水沟、边沟与其它水道联接应做到顺畅。1.2.2各种砌体工程砂浆配合比应科学、准确，砌体砌缝均匀，砂浆饱满，勾缝密实，勾缝深度不小于2cm；砌体内侧及沟底应平顺，沟底不积水；砌体抹面应平整、压光、直顺，不得有裂缝、空鼓现象，混凝土块表面无蜂窝、麻面和其他严重缺陷。1.2.3砌体施工完成后，及时进行养护，采用洒水保持湿润，一般为7天。U型排水沟、三角形排水沟采用在预制场集中预制现场安装。2文明施工措施2.1立健全路基施工文明施工领导小组，由一名刘志勇副经理任组长，具体领导和指导各施工队全面开展创建文明工地活动。2. 2加强施工人员文明施工意识，组织学习文明施工条例及有关常识，进行上岗教育，讲职业道德、扬行业新风。2.3建立健全岗位责任制，把文明施工责任落到实处，提高全体施工人员文明施工自觉性与责任感。2.4挂牌施工，标明工程项目名称、范围、开竣工期限、工地负责人，简要工艺和质量要求，设立监督电话，接受社会监督。2.5采用有效措施处理生产、生活废水，不得超标排放，并确保现场无积水。2.6现场布局合理，材料、物品、机具、土方堆放符合要求，弃土场进行防护、绿化，达到安全及环保要求。2.7施工内业资料齐全、整洁、数据可靠，办公室内按要求布置各类图表，及时反映现场状况及工程进度状况。2.8创建美好环境。在现场和生活区设置足够的临时卫生设施，每天清扫处理。2.9生活垃圾要集中堆放，统一搬运至指定地点废弃。2.10施工期间，经常对施工机械车辆道路进行维修，确保晴雨畅通。2.11车辆在运料过程中，对易飞扬的物料用篷布覆盖严密，且装料适中，不得超限；车辆内外用水冲洗干净，保持道路的清洁。2.12发扬优良传统，开展多种便民、爱民活动，搞好与驻地政府、群众的关系。3安全生产措施3.1为了确保施工期的安全施工，都进行安全监测。监测的部位包括开挖结构面和开口线上部岩体，通过人工巡视检查和对观测数据进行整理、分析，掌握边坡岩体内部作用力和外部变形情况，评估和判断高边坡的稳定状况。3.2施工期巡视检查：定期进行边坡的巡视检查工作，检查内容包括边坡是否出现裂缝，以及裂缝的变化情况（裂缝的深度及宽度）、是否出现掉渣或掉块现象，坡表有无隆起或下陷，排、截水沟是否通畅，渗水量及水质是否正常等，并做好巡视记录。3.3边坡外部变形监测：在边坡重点部位，布置变形观测墩，施工期的变形观测都结合永久观测进行。通过大地测量法监测边坡变形情况，包括平面变形测量和高程变形测量。有条件的宜采用较为先进的全球定位（GPS）变形测量系统。3.4表面裂缝监测：主要监测断层、裂隙和层面的变化情况，通过在边坡裂缝表面安装埋设监测仪器，来反映边坡裂缝的开合情况。3.5深层变形监测：通过在边坡内部深层安装埋设监测仪器，来反映边坡内部变形情况。主要采用测斜仪、多点位移计、滑动测微计等。 3.6边坡渗流监测：通过对地下水位和渗流量的变化情况来判断边坡的稳定状态。采用的设备为渗压计及测压管等。3.7做好边坡施工安全监测成果的整理、反馈工作，以指导施工，边坡的变形数据的处理分析，是边坡监测数据管理系统中一个重要内容，用于对边坡未来的状况进行预报、预警，并对边坡的稳定现状进行科学的评价，预测可能出现的边坡破坏，都做好边坡施工安全监测成果的整理、反馈工作，以指导施工。4环境保护措施4.1防噪声扰民控制措施1）、保证在各施工阶段尽量选用低噪声的机械设备和工法。并且在满足施工要求的条件下，尽量选择低噪声的机具。2）、在距居民较近的施工现场，对主要噪声源如空压机、铲车、卷扬机等采用有效的吸声、隔音材料施做封闭隔声或隔声屏，使其对居民的干扰降至规定标准。夜间施工经批准领取“夜间施工许可证”。3）、确定施工场地合理布局、优化作业方案和运输方案，保证施工安排和场地布局考虑尽量减少施工对周围居民生活的影响，减小噪声的强度和敏感点受噪声干扰的时间。建立必要的噪声控制设施，如隔声屏障等。4.2固体废弃物管理措施固体废弃物的主要来源是工程弃土、建筑废料和生活垃圾。1）、合理选定堆土场位置，对于弃土进行洒水覆膜封闭，防止扬尘污染，堆土场周围加护墙护板。2）、制定废渣的处理、处置方案，按照法规要求选择有资质的运输单位，及时清运施工弃土和余泥渣土，建立登记制度，防止中途倾倒事件发生并做到运输途中不撒落。3）、选择对外环境影响小运输路线及运输时间。4）、剩余料具、包装及时回收、清退。对可再利用的废弃物尽量回收利用。各类垃圾及时清扫、清运，不得随意倾倒，尽量做到每班清扫、每日清运。5）、施工现场内无废弃砂浆和混凝土，运输道路和操作面落地料及时清运，砂浆、混凝土倒运时应采取防撒落措施。6）、教育施工人员养成良好的卫生习惯，不随地乱丢垃圾、杂物，保持工作和生活环境的整洁。5防护工程月进度计划 YK578+840～YK579+202里程段右侧挡土墙为片石混凝土结构，施工原则为边浇筑挡土墙边填筑路基，其余时间施工其它路基附属结构。第二季度：2013.4.1～2013.4.30片石混凝土2000m³。2013.5.1～2013.5.31片石混凝土3000m³。2013.6.1～2013.6.30片石混凝土1844m³。拱形骨架护面采用集中生产预制构件，运至现场安装。第二季度：2013.4.1～2013.4.30完成路基附属20%。2013.5.1～2013.5.31完成路基附属10%。2013.6.1～2013.6.30完成路基附属10%。第三季度：2013.7.1～2013.7.31完成路基附属10%。2013.8.1～2013.8.31完成路基附属10%。2013.9.1～2013.9.30完成路基附属10%。第四季度：2013.10.1～2013.10.31完成路基附属20%。2013.11.1～2013.11.30完成路基附属10%。十天高速公路（甘肃段）建设项目进场设备报验单承包单位浙江正方交通建设有限公司合同号ST07监理单位甘肃省交通工程建设监理公司编号 A-6致（监理工程师）胡航勃先生：（专监）下列施工设备已按合同规定进场，请查验签证，准予在路基防护、排水工程中使用。承包人：年月日设备名称规格型号合同数量进场数量进场日期技术状况拟用何处备注挖掘机PC200112013.03.04良好路基装载机柳工ZL40B112013.03.05良好路基翻斗车大力神东风332013.03.05良好路基混凝土运输车北方奔驰三一222012.08.20良好路基混凝土搅拌机HZS-90112012.08.12良好路基附件：机械的主要技术指标及最大生产能力监理工程师意见：签字：日期年月日
