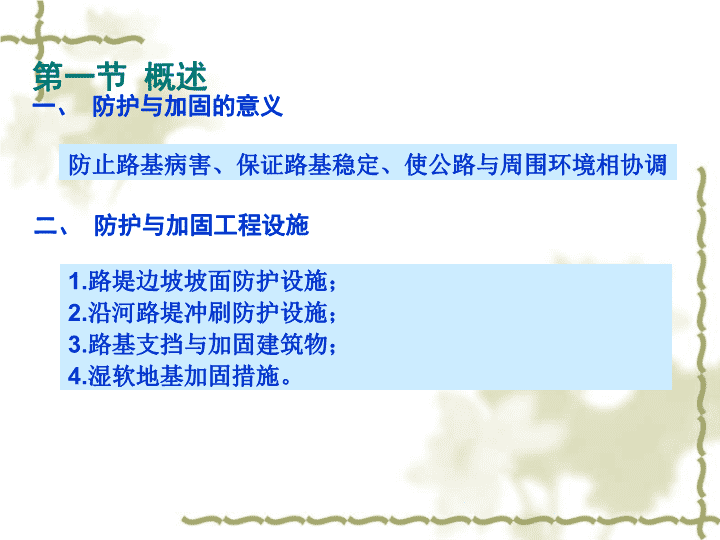

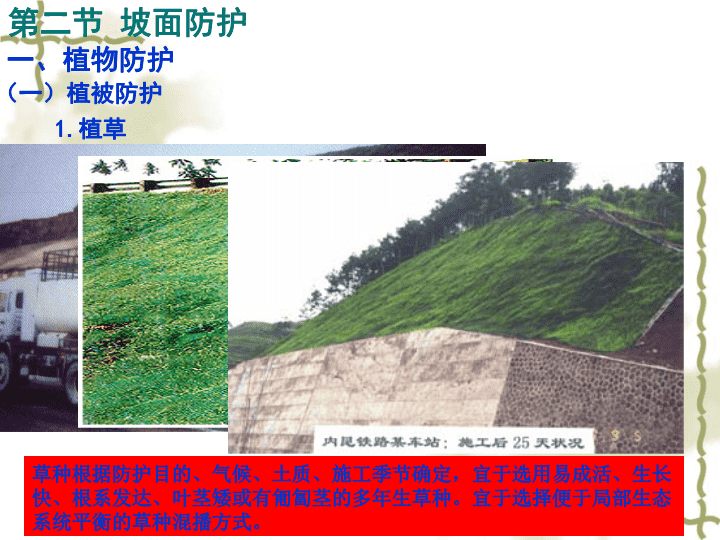

路基防护与加固 第一节概述一、防护与加固的意义1.路堤边坡坡面防护设施；2.沿河路堤冲刷防护设施；3.路基支挡与加固建筑物；4.湿软地基加固措施。防止路基病害、保证路基稳定、使公路与周围环境相协调二、防护与加固工程设施 第二节坡面防护草种根据防护目的、气候、土质、施工季节确定，宜于选用易成活、生长快、根系发达、叶茎矮或有匍匐茎的多年生草种。宜于选择便于局部生态系统平衡的草种混播方式。一、植物防护（一）植被防护1.植草 2.铺草皮平铺草皮叠铺草皮适用于需要快速绿化，且坡率缓于1：1的土质边坡和严重风化的软质岩石边坡。不宜采用喜水、生长在泥沼地的草皮方格草皮 适用于坡率缓于1：1.5和边坡或再边坡以外的河岸及漫滩地。应选用根深叶密的低矮灌木。注意视距和风沙、风雪流问题。3.植树带状植树连续植树横断面示意图 4、三维植被网防护适用于砂性土、土夹石及风化岩石，且坡率缓于1：0.75的边坡防护；三维植被网中的回填土通常采用客土。 二、骨架植物防护适用于缓于1：0.75的土质和全风化岩石边坡。当坡面受水冲刷严重或潮湿时，坡度应缓于1：1截水骨架防护（一）浆砌片石或水泥混凝土骨架植物防护 （二）多边形水泥混凝土空心块植物防护1.适用于缓于1：0.75的土质和全风化、强风化岩石边坡。并视情况设置浆砌片石或水泥混凝土骨架。2.多边形水泥混凝土空心预制块的混凝土强度不应低于C20，厚度不应小于150mm。空心预制块内应填充种植土，喷播植草。 （三）锚杆混凝土框架植物防护1.适用于土质边坡和坡体中无不良结构面、风化破碎的岩石路堑边坡。2.锚杆采用非预应力的全长粘结型锚杆。框架应采用钢筋混凝土，混凝土强度不应低于C25。 三、圬工防护适于坡面未碎裂结构的硬质岩石或层状结构的不连续地层以及坡面岩石与基岩分开并有可能下滑的挖方边坡。（一）喷浆（混凝土）防护适用于坡率缓于1：0.5、易风化但未遭强风化的岩石边坡，喷浆的厚度不宜小于50mm，强度不低于M10;喷混凝土的厚度不宜小于80mm，强度不低于C15。（二）锚杆挂网喷浆 适用于易风化或风化严重的软质岩石或较破碎岩石的挖方边坡以及坡面易受侵蚀的土质边坡，边坡不宜陡于1：0.5。墙顶厚度一般大于40mm，需要考虑基础、沉降伸缩缝以及排水孔问题。干砌片石护坡适用于坡度缓于1：1.25土（石）质路堑边坡。厚度不宜小于250mm浆砌片石护坡适用于坡度缓于1:1的易风化岩石和土质路堑边坡。厚度不宜小于250mm（三）砌石或混凝土预制块护坡（四）砌石或混凝土护面墙 适用于坡面较干燥、未经严重风化的各种易风化岩石边坡，但不适用于由煤系岩层以及成岩作用很差的红色粘土岩组成的边坡。高速公路边坡不宜使用适用于边坡坡率缓于1：0.5、易受冲刷的土质边坡或易风化剥落的岩石边坡。高速公路边坡不宜使用（五）砂浆（灰浆）封面（六）捶面 第三节沿河路基防护一、直接防护（一）、植物防护 （二）、砌石或混凝土护坡 （三）、抛石或石笼 （四）、浸水挡土墙 （五）、土工软体沉排和土工模袋 二、间接防护——调治和导流结构物丁坝、顺坝、格坝 丁坝设置导治结构物设置导治结构物可改变水流方向，消除和减缓水流对堤岸直接破坏，同时可减轻堤岸近旁淤积，彻底解除水流对局部堤岸的损害作用，起安全保护作用。导治结构物是桥涵和路基的重要附属工程，由于涉及水流改向，影响范围较大，工程费用亦较高，务必慎重。顺坝格坝 丁坝——坝根与河岸相接、坝头伸向河床，坝身与水流方向具有一定斜交角度，能将水流挑离河岸，改善流态，防护堤岸，又称挑水坝。 顺坝——大致与导治线重合或平行，用于引导水流，调整水道弯曲程度，又称导流坝。 格坝格坝——当顺坝设计为漫溢式时，应考虑在坝后设置格坝，以促进淤积，并可防止边坡或河岸受到冲刷影响。 一、挡土墙的分类及用途挡土墙的分类按照挡土墙设置的位置分为：1.路堑墙2.路堤墙第一节挡土墙的分类、用途及使用条件 3.路肩墙4.山坡墙 挡土墙的作用路堤墙设置在高填土路堤或陡坡路堤的下方，可以防止路堤边坡或基底滑动，同时可以收缩路堤坡脚，减少填方数量，减少拆迁和占地面积。路堑墙设置在路堑坡底部，主要用于支撑开挖后不能自行稳定的边坡，同时可减少挖方数量，降低挖方边坡的高度。路肩墙设置在路肩部位，用途与路堤相同，还可以保护临近路线的已有的重要建筑物。山坡墙设置在路堑或路堤上方，用于支撑山坡上可能坍滑的覆盖层，破碎岩层或山体滑坡。 按照挡土墙的结构型式分为：重力式挡土墙锚定式挡土墙薄壁式挡土墙加筋土挡土墙按照挡土墙的墙体材料分为：石砌挡土墙混凝土挡土墙钢筋混凝土挡土墙钢板挡土墙 α挡土墙各部分名称：墙背倾角墙顶墙胸墙背墙底墙踵墙趾 重力式挡土墙受力特点：依靠墙身自重支撑土压力维持其稳定。优点：形式简单，施工方便，就地取材，适应性较强。缺点：圬工数量大，对地基的承载能力要求较高。适用范围：一般地区、浸水地区和地震地区的路肩、路堤和路堑等支挡工程。墙身重力式挡墙——大多采用片石或块石浆砌或干砌而成，在缺乏石料的地区也可用砖或混凝土建造。主要依靠墙体自重抵抗墙后土体的侧压力来保持其稳定。 重力式仰斜式垂直式俯斜式仰斜式——墙背仰斜受土压力小，断面经济。开挖回填量也较小，适用于路堑墙。墙壁坡度不宜缓于1：0.3，以免施工困难。垂直式——垂直墙背的特点介于仰斜和俯斜墙背之间。俯斜式——墙背所受土压力较大。在地面横坡陡峻时可采用陡直墙面，借以减小墙高，也可使墙背做成台阶，以增大墙背与填料之间的摩擦力。 重力式凸形折线式衡重式凸形折线式——将仰斜式挡土墙背的上部改为俯斜，以减小上部墙身断面尺寸，多用于路堑墙，也可用于路肩墙。衡重式——在上下墙之间设衡重台，并用陡直墙面，适用于山区陡峻处路肩墙和路堤墙，也可用于路堑墙。上下墙高的比例一般为h1:h2=2:3。 加筋土挡土墙受力特点：填土与拉筋之间的摩擦力使其稳定。构成：填土、拉筋、面板优点：建筑高度大，省工、省料、施工方便、快速。适用范围：一般地区的路肩式挡土墙、路堤式挡土墙，但不应修建在滑坡、水流冲刷崩塌等不良地段。拉筋填土面板 锚定式挡土墙锚杆式构成：预制的钢筋混凝土立柱、挡土板构成墙面，水平或倾斜的钢锚杆。受力特点：由锚杆与稳定岩层或土层之间的锚固力，使墙获得稳定。适用范围：墙高较大的岩质路堑地段，可用作抗滑挡土墙。基岩锚杆立柱 锚定板式构成：钢筋混凝土墙面、钢拉杆、锚定板、填土受力特点：借助于埋在填土内的锚定板的抗拔力抵抗侧向土压力，保持墙的稳定。适用范围：缺乏石料地区的路肩墙或路堤墙，但不应修建于滑坡、坍塌、软土及膨胀土地区。墙板锚定板 锚定式锚杆式锚锭板式桩板式 薄壁式挡土墙悬臂式构成：立壁、墙趾板和墙踵板适用范围：软弱地基上墙高不超过5m。扶壁式构成：立壁、墙趾板、墙踵板和扶壁适用范围：软弱地基上墙高不超过15m。墙趾墙踵立壁钢筋墙趾墙踵扶壁 共同受力特点：依靠墙踵板上的填土重量来保证。共同缺点：需耗用一定数量的水泥和钢筋，施工工艺较为复杂。
