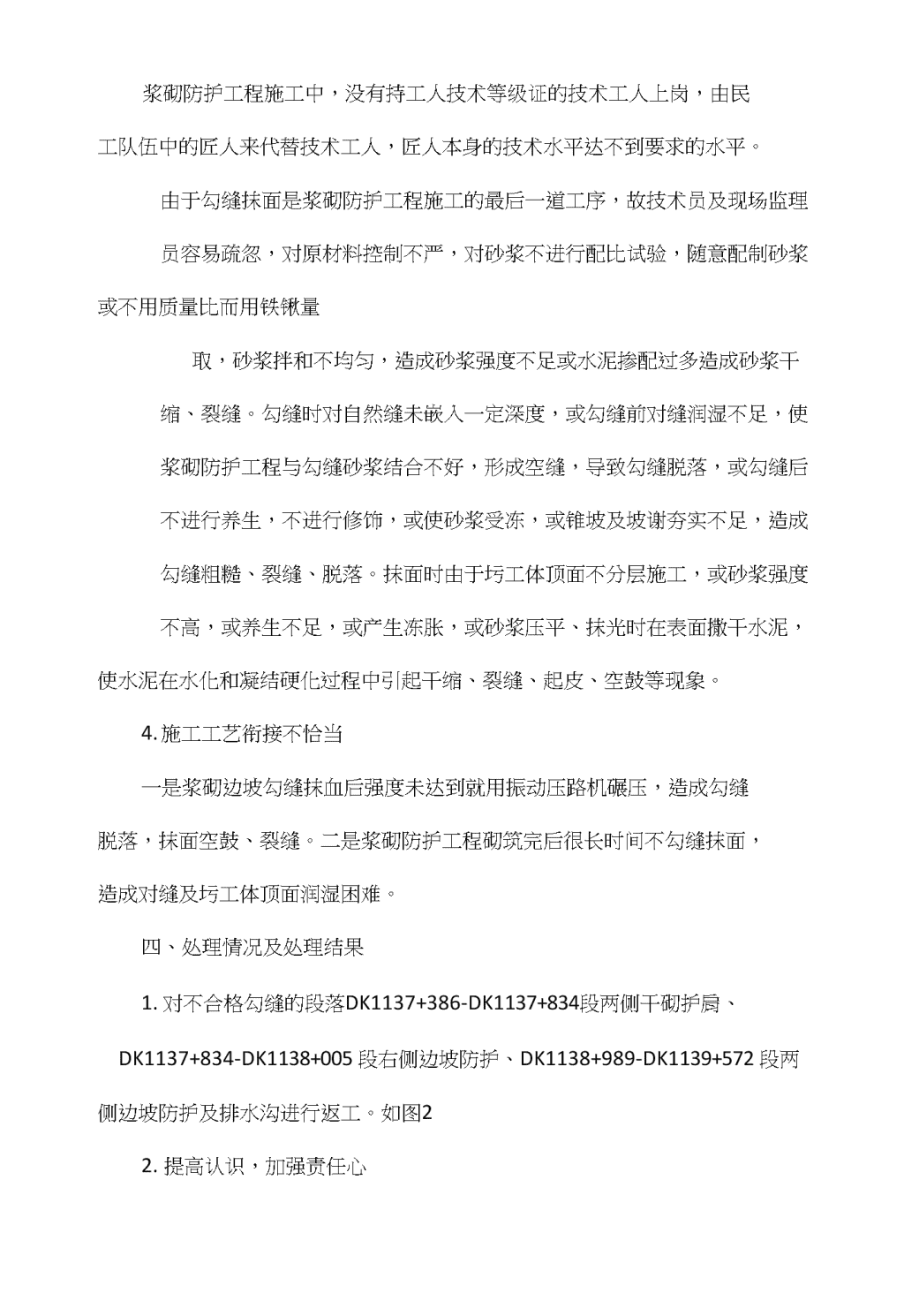

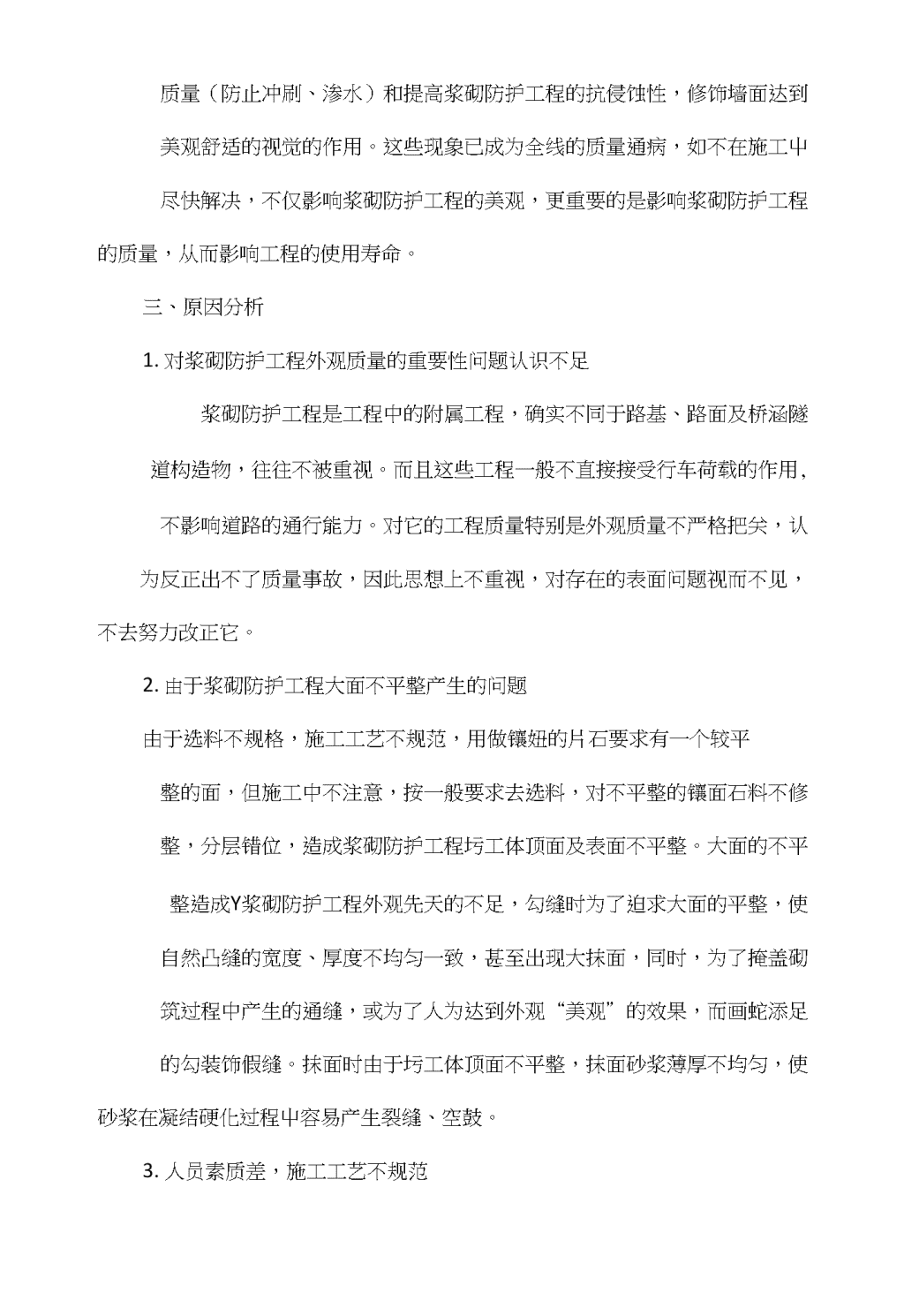

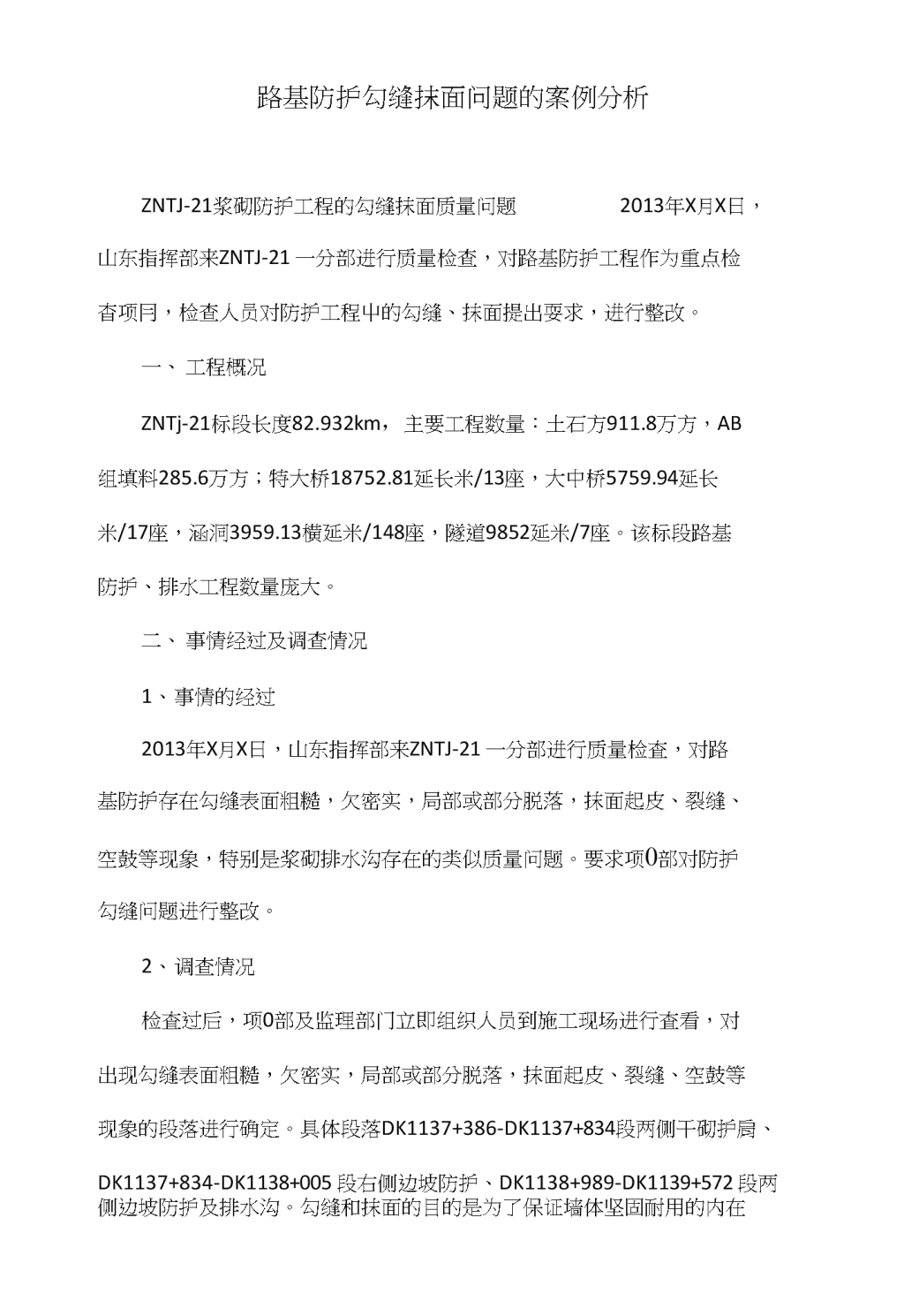

路基防护勾缝抹面问题的案例分析ZNTJ-21浆砌防护工程的勾缝抹面质量问题2013年X月X日，山东指挥部来ZNTJ-21一分部进行质量检查，对路基防护工程作为重点检杳项冃，检查人员对防护工程屮的勾缝、抹面提出耍求，进行整改。一、工程概况ZNTj-21标段长度82.932km，主要工程数量：土石方911.8万方，AB组填料285.6万方；特大桥18752.81延长米/13座，大中桥5759.94延长米/17座，涵洞3959.13横延米/148座，隧道9852延米/7座。该标段路基防护、排水工程数量庞大。二、事情经过及调查情况1、事情的经过2013年X月X日，山东指挥部来ZNTJ-21一分部进行质量检査，对路基防护存在勾缝表面粗糙，欠密实，局部或部分脱落，抹面起皮、裂缝、空鼓等现象，特别是浆砌排水沟存在的类似质量问题。要求项0部对防护勾缝问题进行整改。2、调查情况检査过后，项0部及监理部门立即组织人员到施工现场进行査看，对出现勾缝表面粗糙，欠密实，局部或部分脱落，抹面起皮、裂缝、空鼓等现象的段落进行确定。具体段落DK1137+386-DK1137+834段两侧干砌护肩、DK1137+834-DK1138+005段右侧边坡防护、DK1138+989-DK1139+572段两侧边坡防护及排水沟。勾缝和抹面的目的是为了保证墙体坚固耐用的内在 质量（防止冲刷、渗水）和提高浆砌防护工程的抗侵蚀性，修饰墙面达到美观舒适的视觉的作用。这些现象已成为全线的质量通病，如不在施工屮尽快解决，不仅影响浆砌防护工程的美观，更重要的是影响浆砌防护工程的质量，从而影响工程的使用寿命。三、原因分析1.对浆砌防护工程外观质量的重要性问题认识不足浆砌防护工程是工程中的附属工程，确实不同于路基、路面及桥涵隧道构造物，往往不被重视。而且这些工程一般不直接接受行车荷载的作用,不影响道路的通行能力。对它的工程质量特别是外观质量不严格把关，认为反正出不了质量事故，因此思想上不重视，对存在的表面问题视而不见，不去努力改正它。2.由于浆砌防护工程大面不平整产生的问题由于选料不规格，施工工艺不规范，用做镶妞的片石要求有一个较平整的面，但施工中不注意，按一般要求去选料，对不平整的镶面石料不修整，分层错位，造成浆砌防护工程圬工体顶面及表面不平整。大面的不平整造成Y浆砌防护工程外观先天的不足，勾缝时为了迫求大面的平整，使自然凸缝的宽度、厚度不均匀一致，甚至出现大抹面，同时，为了掩盖砌筑过程中产生的通缝，或为了人为达到外观“美观”的效果，而画蛇添足的勾装饰假缝。抹面时由于圬工体顶面不平整，抹面砂浆薄厚不均匀，使砂浆在凝结硬化过程屮容易产生裂缝、空鼓。3.人员素质差，施工工艺不规范 浆砌防护工程施工中，没有持工人技术等级证的技术工人上岗，由民工队伍中的匠人来代替技术工人，匠人本身的技术水平达不到要求的水平。由于勾缝抹面是浆砌防护工程施工的最后一道工序，故技术员及现场监理员容易疏忽，对原材料控制不严，对砂浆不进行配比试验，随意配制砂浆或不用质量比而用铁锹量取，砂浆拌和不均匀，造成砂浆强度不足或水泥掺配过多造成砂浆干缩、裂缝。勾缝时对自然缝未嵌入一定深度，或勾缝前对缝润湿不足，使浆砌防护工程与勾缝砂浆结合不好，形成空缝，导致勾缝脱落，或勾缝后不进行养生，不进行修饰，或使砂浆受冻，或锥坡及坡谢夯实不足，造成勾缝粗糙、裂缝、脱落。抹面时由于圬工体顶面不分层施工，或砂浆强度不高，或养生不足，或产生冻胀，或砂浆压平、抹光时在表面撒干水泥，使水泥在水化和凝结硬化过程中引起干缩、裂缝、起皮、空鼓等现象。1.施工工艺衔接不恰当一是浆砌边坡勾缝抹血后强度未达到就用振动压路机碾压，造成勾缝脱落，抹面空鼓、裂缝。二是浆砌防护工程砌筑完后很长时间不勾缝抹面，造成对缝及圬工体顶面润湿困难。四、处理情况及处理结果1.对不合格勾缝的段落DK1137+386-DK1137+834段两侧干砌护肩、DK1137+834-DK1138+005段右侧边坡防护、DK1138+989-DK1139+572段两侧边坡防护及排水沟进行返工。如图22.提高认识，加强责任心 从领导、工程技术人员到操作工人，都要提高认识，抛弃浆砌防护工程是“附属工程”不重要的旧观念，提高对质量概念的全面认识。质量的指标不仅仅是强度、耐用、安全的概念，也不仅仅是保证外观尺十准确的概念，它包括外观的印象、视觉感官等效果。只有这样才是正确的、全面的认识，人们在评价工程时冰不会说“质量是不错的，只是外观美中不足”。而且有些外观粗糙的问题，也会直接影响它的内在质量，如勾缝对护岸、丁坝、护坡、浆砌边沟的坚固耐用有影响。1.严把浆砌防护工程砌体的内在质量和外观施工时应严格选料，分层砌筑，坐浆饱满密实，砌缝的宽度均匀一致，浆砌片石的缝宽一般不大于40mm,浆砌块石砌缝的缝宽不应大于30mm,上下层竖缝错开间距不小于80mm,不产生通缝，保证大面平整，只有这样才能消除浆砌防护工程先天的不足。2.严把原材料关勾缝抹面砂浆中所用的沙宜采用中细沙，沙的粒径不宜超过5mm，砂的含泥量不超过0.5%〜1%，水泥除安定性等指标符合本身规定外标号不宜大于42.5级，水必须符合工程用水标准。3.搞好砂浆的配合比勾缝抹面砂浆的强度不低于砌体砂浆的强度，一般主体工程不低于10号，附属工程不低于7.5号。流冰和严重冲刷部位应采用高标号的水泥砂浆。配制的砂浆要求有较好的和易性和与砌体的黏附性，砂浆材料及流动度见下表： 1.严格控制施工工艺(1)采用专门制作的勾缝工具(图1)I-I剖面图1勾缝工具(2)砌筑时片石需进行粗加工，去掉极不规则的针状突起，砌缝宽度以20—30mm为宜，预留砌缝深度30mm,若深度不足时，在勾缝前需凿出，深度不得小于20mm，凿出后需用水进行湿润、冲掉表面浮渣，使砌筑砂浆与勾缝砂浆结合良好。(3)勾缝时，首先用砌缝工具嵌满压实片石缝隙且不易超过片石表面，把砌缝抹平抹满为宜，片石表面不要有多余的砂浆。(4)待砂浆凉30分钟，在初凝前用工具进行勾缝，凹槽深10mm,宽10mm。(5)砂浆凹槽|Aj表而耍勾光洁，勾缝抹面砂浆屮所用的沙宜采用屮细沙，沙的粒径不宜超过5mm,砂的含泥量不超过0.5%〜1%。(6)凹缝要求勾自然缝，个别拐角处可过度使用假缝，一般缝宽不超过4cmo(7)仔细清除片石表面多余的砂浆，缝完毕后要洒水养生7〜14天。若砂浆干裂，则需在初凝前进行补压。砌体顶面抹面前先要洒水湿润，抹面砂浆要分层施工，不同的层位砂浆的稠度也不同，底层较稀，垫层和面层较稠，抹面后要洒水养生7〜14天，控制好施工时的温度，防止产生冻胀，或人为破坏。 7、项目部对返工的段落进行重新勾缝抹面，对返工完成后的防护及水沟勾缝抹面进行质量复査，结果表明从砂浆强度、施工工艺、外观质量都能满足勾缝及抹面的施工规范要求。如图
