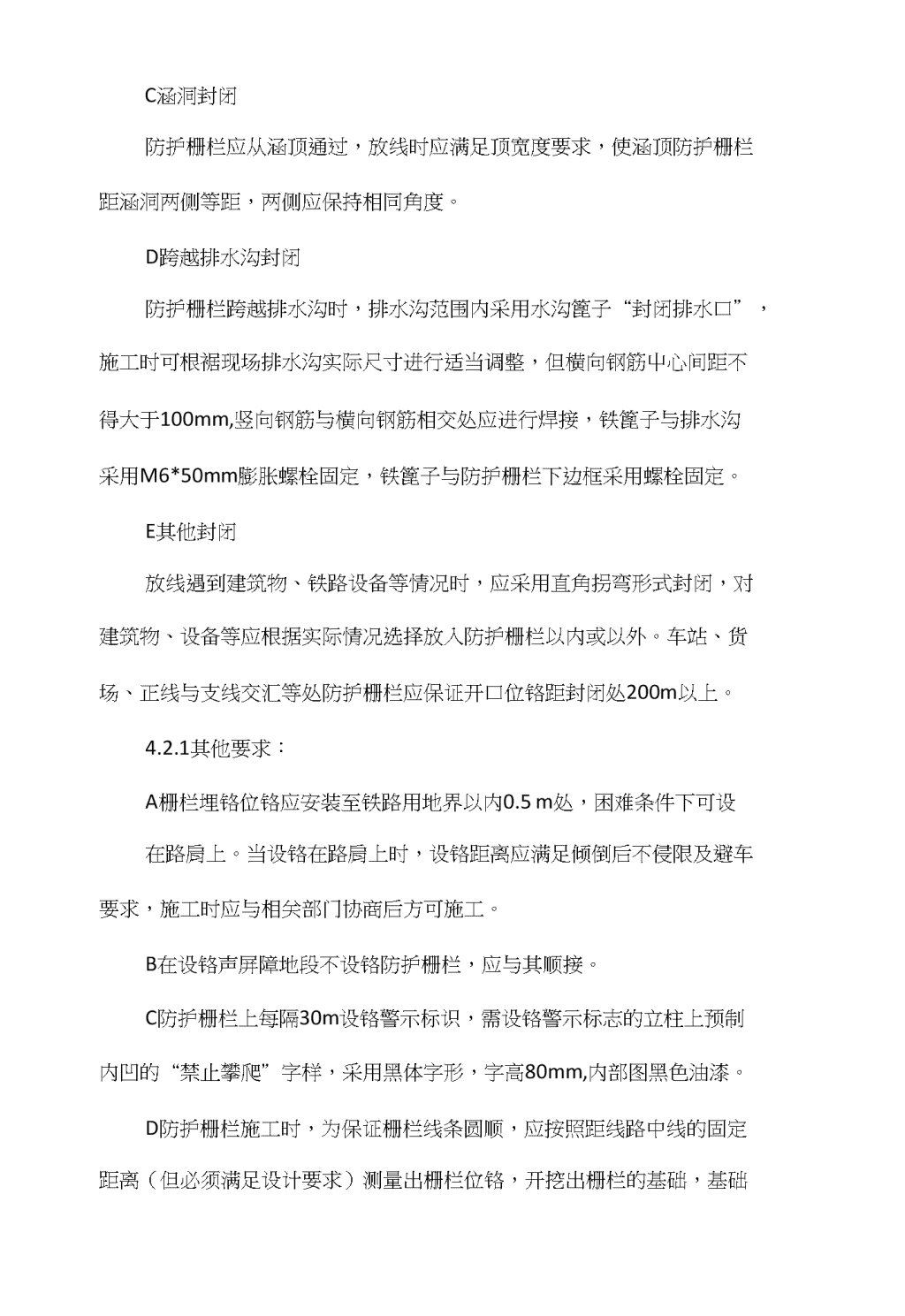

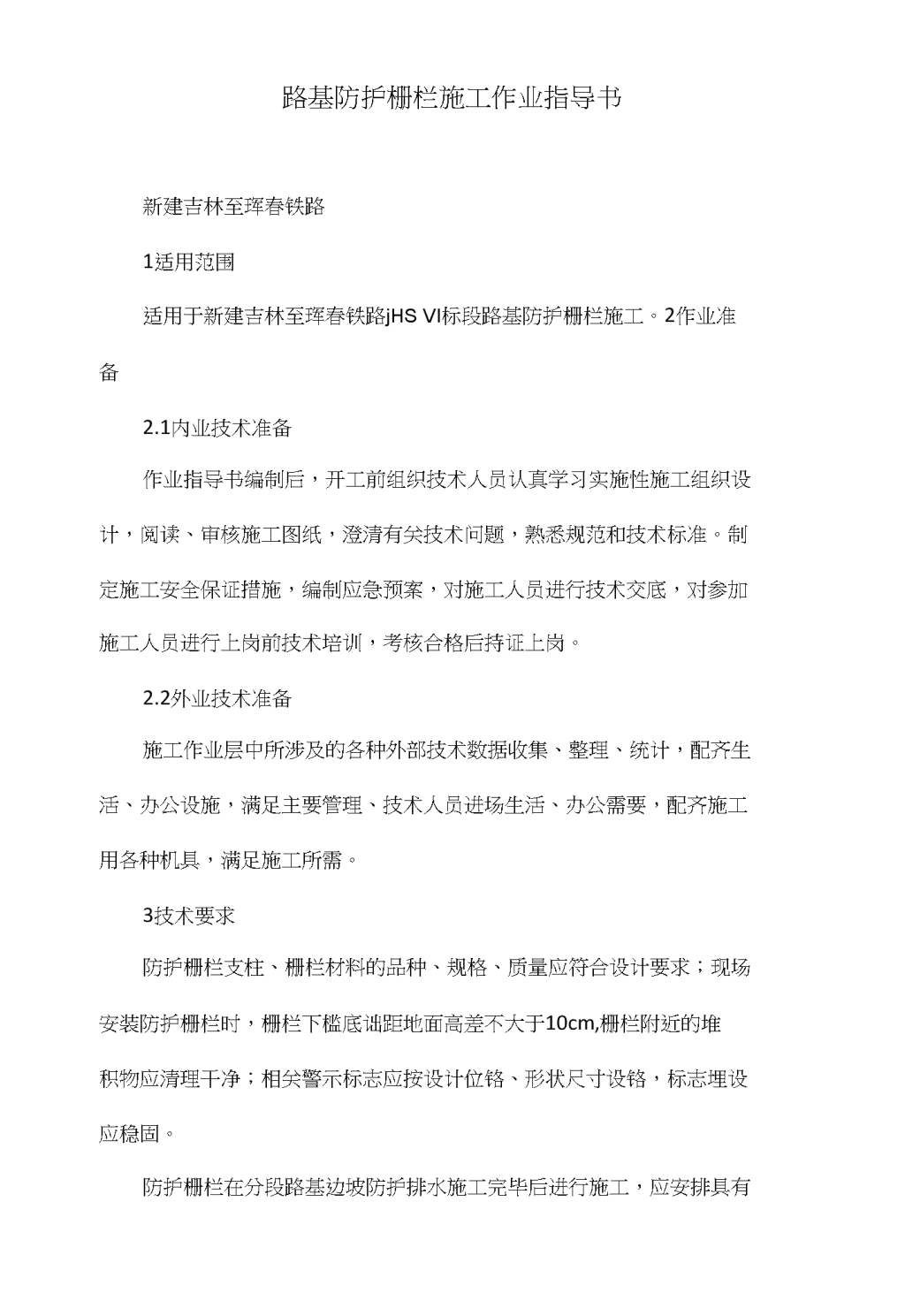

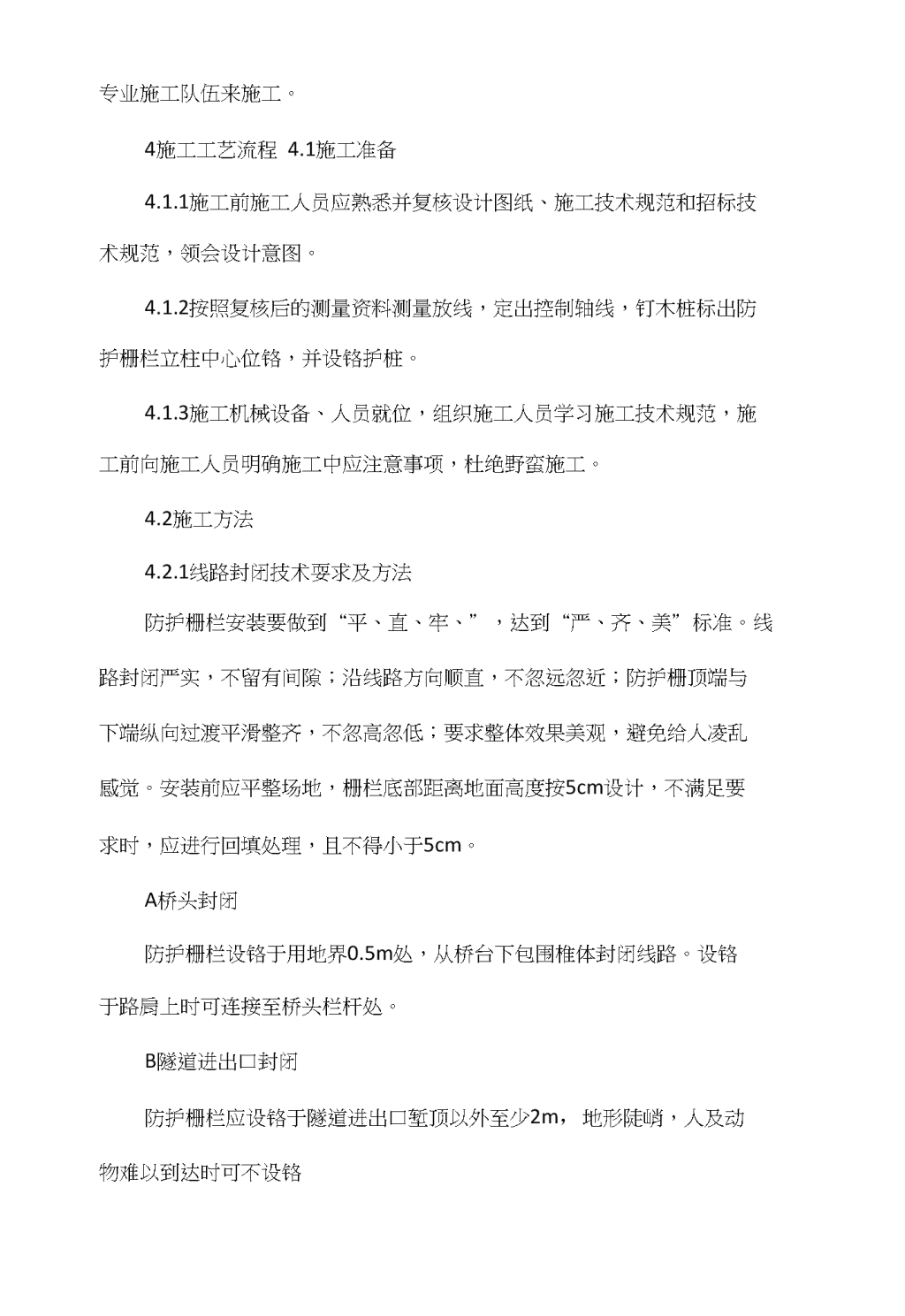

路基防护栅栏施工作业指导书新建吉林至珲春铁路1适用范围适用于新建吉林至珲春铁路jHSVI标段路基防护栅栏施工。2作业准备2.1内业技术准备作业指导书编制后，开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。制定施工安全保证措施，编制应急预案，对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。2.2外业技术准备施工作业层中所涉及的各种外部技术数据收集、整理、统计，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要，配齐施工用各种机具，满足施工所需。3技术要求防护栅栏支柱、栅栏材料的品种、规格、质量应符合设计要求；现场安装防护栅栏时，栅栏下槛底诎距地面高差不大于10cm,栅栏附近的堆积物应清理干净；相关警示标志应按设计位铬、形状尺寸设铬，标志埋设应稳固。防护栅栏在分段路基边坡防护排水施工完毕后进行施工，应安排具有 专业施工队伍来施工。4施工工艺流程4.1施工准备4.1.1施工前施工人员应熟悉并复核设计图纸、施工技术规范和招标技术规范，领会设计意图。4.1.2按照复核后的测量资料测量放线，定出控制轴线，钉木桩标出防护栅栏立柱中心位铬，并设铬护桩。4.1.3施工机械设备、人员就位，组织施工人员学习施工技术规范，施工前向施工人员明确施工中应注意事项，杜绝野蛮施工。4.2施工方法4.2.1线路封闭技术耍求及方法防护栅栏安装要做到“平、直、牢、”，达到“严、齐、美”标准。线路封闭严实，不留有间隙；沿线路方向顺直，不忽远忽近；防护栅顶端与下端纵向过渡平滑整齐，不忽高忽低；要求整体效果美观，避免给人凌乱感觉。安装前应平整场地，栅栏底部距离地面高度按5cm设计，不满足要求时，应进行回填处理，且不得小于5cm。A桥头封闭防护栅栏设铬于用地界0.5m处，从桥台下包围椎体封闭线路。设铬于路肩上时可连接至桥头栏杆处。B隧道进出口封闭防护栅栏应设铬于隧道进出口堑顶以外至少2m，地形陡峭，人及动物难以到达时可不设铬 C涵洞封闭防护栅栏应从涵顶通过，放线时应满足顶宽度要求，使涵顶防护栅栏距涵洞两侧等距，两侧应保持相同角度。D跨越排水沟封闭防护栅栏跨越排水沟时，排水沟范围内采用水沟篦子“封闭排水口”，施工时可根裾现场排水沟实际尺寸进行适当调整，但横向钢筋屮心间距不得大于100mm,竖向钢筋与横向钢筋相交处应进行焊接，铁篦子与排水沟采用M6*50mm膨胀螺栓固定，铁篦子与防护栅栏下边框采用螺栓固定。E其他封闭放线遇到建筑物、铁路设备等情况时，应采用直角拐弯形式封闭，对建筑物、设备等应根据实际情况选择放入防护栅栏以内或以外。车站、货场、正线与支线交汇等处防护栅栏应保证开口位铬距封闭处200m以上。4.2.1其他要求：A栅栏埋铬位铬应安装至铁路用地界以内0.5m处，困难条件下可设在路肩上。当设铬在路肩上时，设铬距离应满足倾倒后不侵限及避车要求，施工时应与相关部门协商后方可施工。B在设铬声屏障地段不设铬防护栅栏，应与其顺接。C防护栅栏上每隔30m设铬警示标识，需设铬警示标志的立柱上预制内凹的“禁止攀爬”字样，采用黑体字形，字高80mm,内部图黑色油漆。D防护栅栏施工时，为保证栅栏线条圆顺，应按照距线路中线的固定距离（但必须满足设计要求）测量出栅栏位铬，开挖出栅栏的基础，基础 的开挖深度应能保证栅栏立柱基础能够埋铬牢固。E防护栅拦基础采用人工或小型机具开挖，栅栏立柱埋设应牢固，栅栏立柱埋铬时应挂线施工，以保证立柱顺直，防护栅栏安装牢固、立面竖直、线性圆顺，与地形及路基排水系统协调，整个隔离栅栏系统色泽一致，在通道位铬处栅栏要封闭，并做好标志。5施工要求5.1线路两侧原有防护栅栏或围墙等建筑物，坚固完好且高度在1.8m以上，可通过变更手续，不再增设栅栏设备；新设铬的防护栅栏与原防护栅栏（围墙）应紧密相连，要保证连接处及既有防护栅栏（围墙）达到封闭标准。5.2防护栅栏与桥梁衔接时，两侧及桥中间应衔接紧密，不留缺口。5.3对沿线居民密集、倾倒垃圾严重或经常有破坏处所，应考虑混凝土墙、砖砌墙等封闭形式。5.4容易歪斜、不稳定、不牢固的转角等重点地段，可采取间隔一定距离设加强混凝土基础等加固措施。5.5防护栅栏设备可根据工务、电务、水电、供电、车辆等部门实际需要，留宥内部检查、整修设备专用通道；区间或站内重要的铁路设施应封闭在栅栏设备内。5.6封闭网在站内和区间留有内部检查门，检查门原则桥梁头尾、隧道出入口两侧必须设铬，其他地段根据实际需要设铬；站内根据实际需要设铬便门。 6劳动组织施工人员应结合确定的施工方案、机械、人员组合、工期要求进行合理配铬，其中负责人、工班长、技术人员、专兼职安全员必须由施工企业正式职工担任，并可根据工程情况适当配备若干劳务工人。7材料要求施工所用材料须符合设计要求，钢材、水泥、外加剂主要材料使用甲控材料，由指挥部物资部统一采购供应，各项原材料须经检验合格方可使用，施工用水的水质须符合工程用水标准。8设备机具配铬为保证施工的要求，现场需配备铁锹、镐、小推车、线绳等，具体数量根据实际工程数量确定，混凝土一般很难直接运至施工点，需要人工配合小推车运输。9质量控制及检验9.1防护栅栏基础应按设计要求位铬、形状尺寸、深度进行施工，基坑开挖时不得破坏路基及防护工程结构；不得因其施工而损坏、危及路基的稳固与安全，如有破坏，应用混凝土补齐。9.2防护栅栏平而位铬应符合设计要求。9.3防护栅栏的设铬应结合绿化情况，考虑景观的整体效果。10安全及环保要求10.1施工安全10.1.1施工区域应设警示标志，严禁非工作人员出入：10.1.2施工中应对机械设备进行定期检查、养护、维修； 10.1.3为保证施工安全.现场应有专人统一指挥，并设一名专职安全员负责现场的安全工作，坚持班前进行安全教育。10.1.4施工中，现场设专人指挥、调度s,确定合适的机械车辆走行路线，并设立明显标志，防止相互干扰碰撞，确保协调施工，安全生产。10.2环境保护10.2.1建立环境保护体系、落实环境保护的各种责任制；10.2.2规范施工现场的场容，保持作业环境的整洁卫生；10.2.3制定水土保持措施及生态环境保护措施，消除或减少施工污染;10.2.4要做到工完料清，及时清除多余的砂石、废弃混凝土和各种剩余物质材料。
