路基防护工程作业指导书-浆砌片石

路基防护工程作业指导书-浆砌片石

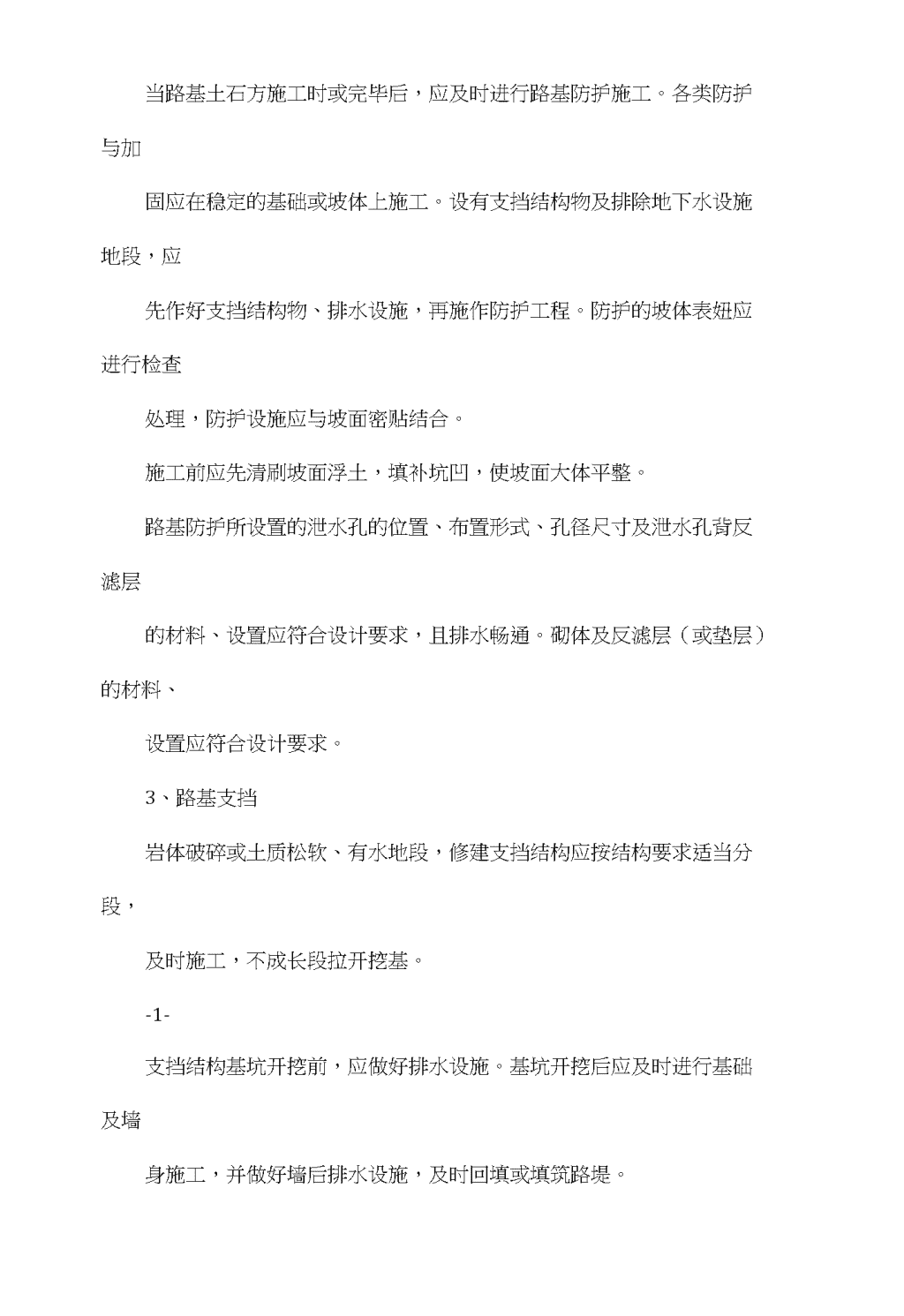

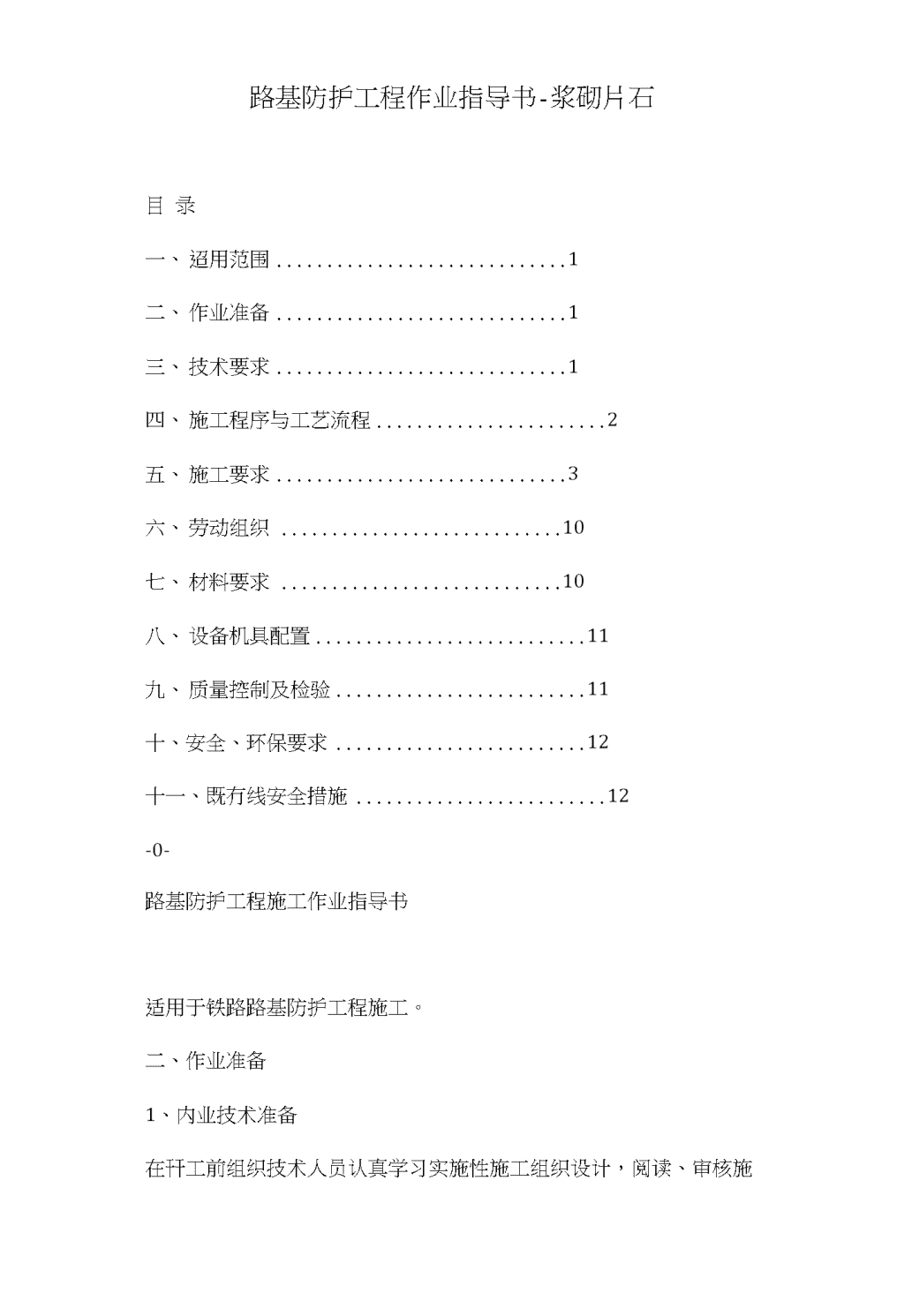

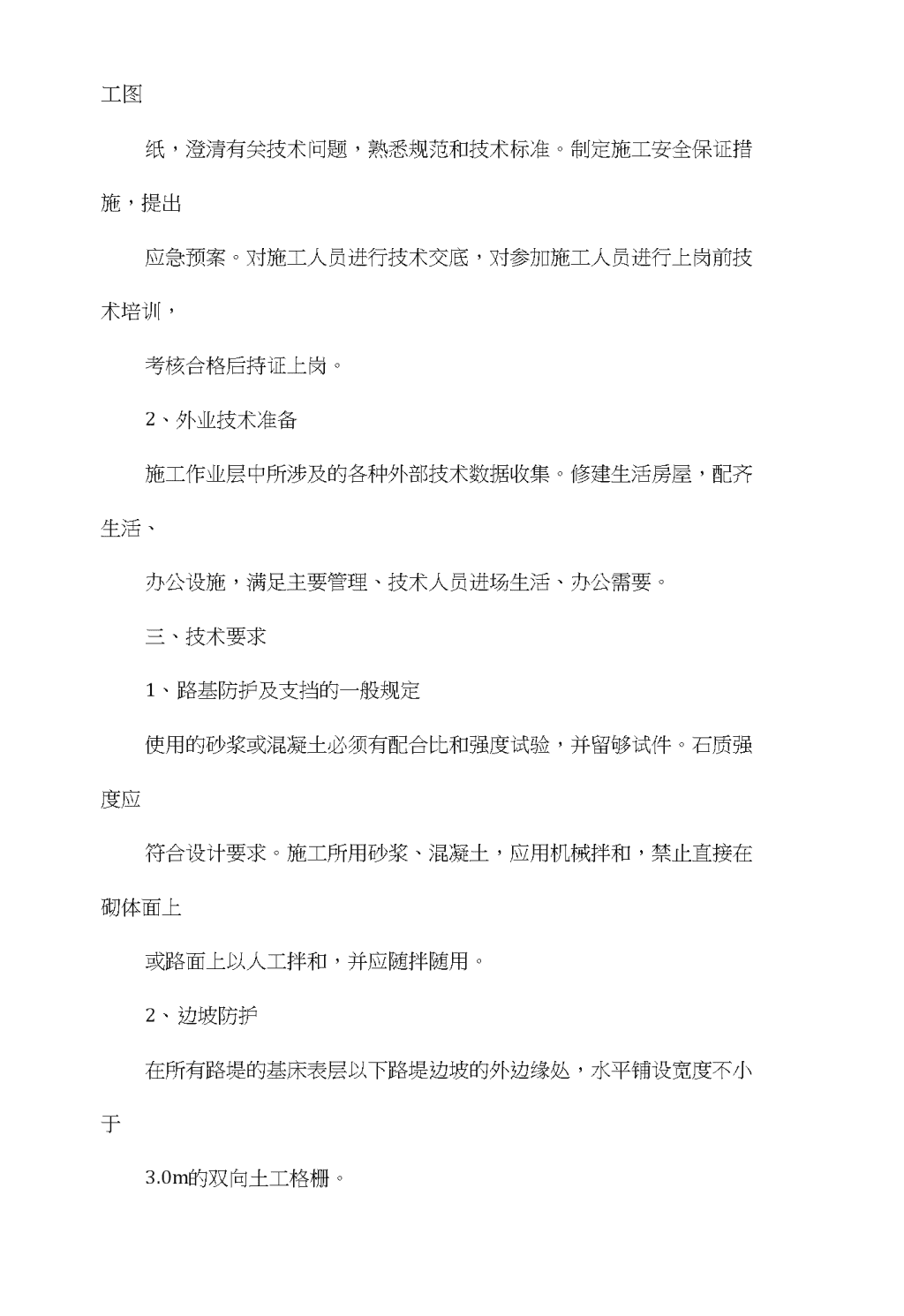

路基防护工程作业指导书-浆砌片石目录一、迢用范围1二、作业准备1三、技术要求1四、施工程序与工艺流程2五、施工要求3六、劳动组织10七、材料要求10八、设备机具配置11九、质量控制及检验11十、安全、环保要求12十一、既冇线安全措施12-0-路基防护工程施工作业指导书适用于铁路路基防护工程施工。二、作业准备1、内业技术准备在幵工前组织技术人员认真学习实施性施工组织设计，阅读、审核施 工图纸，澄清有关技术问题，熟悉规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。2、外业技术准备施工作业层中所涉及的各种外部技术数据收集。修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。三、技术要求1、路基防护及支挡的一般规定使用的砂浆或混凝土必须有配合比和强度试验，并留够试件。石质强度应符合设计要求。施工所用砂浆、混凝土，应用机械拌和，禁止直接在砌体面上或路面上以人工拌和，并应随拌随用。2、边坡防护在所有路堤的基床表层以下路堤边坡的外边缘处，水平铺设宽度不小于3.0m的双向土工格栅。 当路基土石方施工时或完毕后，应及时进行路基防护施工。各类防护与加固应在稳定的基础或坡体上施工。设有支挡结构物及排除地下水设施地段，应先作好支挡结构物、排水设施，再施作防护工程。防护的坡体表妞应进行检查处理，防护设施应与坡面密贴结合。施工前应先清刷坡面浮土，填补坑凹，使坡面大体平整。路基防护所设置的泄水孔的位置、布置形式、孔径尺寸及泄水孔背反滤层的材料、设置应符合设计要求，且排水畅通。砌体及反滤层（或垫层）的材料、设置应符合设计要求。3、路基支挡岩体破碎或土质松软、有水地段，修建支挡结构应按结构要求适当分段，及时施工，不成长段拉开挖基。-1-支挡结构基坑开挖前，应做好排水设施。基坑开挖后应及时进行基础及墙身施工，并做好墙后排水设施，及时回填或填筑路堤。 支挡结构的各部尺寸应符合设计耍求。支挡结构背后填料及压实度应符合设计要求。支挡结构端部伸入路堤或嵌入地层部分应与墙体一起施工。路堑支挡结构顶面应抹平与边坡相接，其间孔隙应填实并封闭。支挡结构与桥台连接时，应协调配合施工；必要时应加临时支撑，保证相接填方或地基土层的稳定。支挡结构基础基坑开挖后，要核对地质资料，经验收合格后，方可进行基础施工，当与设计不符时应及时反馈。泄水孔、反滤层、排水层、隔水层、沉降缝和仲缩缝设置应符合设计要求。四、施工程序和工艺流程片石边坡施工工艺框图-2-挡墙施工工艺框图五、施工要求1.施工方法及工艺1.1.浆砌片石边坡 1.1.1.准备：边坡砌筑应在坡面密实、平整、稳定后，方可铺砌。石料等级应符合设计要求。砌筑前，其表面泥土、水锈应清洗干净。1.1.2挖基••护坡施工采用人工挖基，人工刷坡，砌筑前，将基底平整夯实，检查合格后方可进行砌筑。1.1.3砌筑：片石采用挤浆法施工，铺砌时自下而上进行，砌块不得大面平铺，石块应彼此交错搭接，错缝一般为7〜8cm，不得松动，严禁浮塞。砂浆在砌体内必须饱满、密实，不得有忌浆。砌体宜用15cm以上的块（片）石。干砌边坡表面应平整，如遇坚石可挖成台阶。砌体护坡分段施工时，每隔10〜15m宜设一道伸缩缝，并做好伸缩、沉降-3-缝及泄水孔，泄水孔后面，应设置反滤层。1.1.4勾缝养生： 勾缝前，应先将松动和变形处修整完好，干砌护坡勾缝应在路堤沉降己趋稳定后进行。浆砌片石应进行洒水养生。砂浆凝固后，墙面全部刷干净，使外貌整洁美观。1.2混凝土空心砖防护1.1.2.1准备:施工前应修整好坡面，清除浮土，填补坑凹，使坡面大致平整。空心砖在预制场预制，采用定制的钢模板。砼由拌和站集中搅拌，砼运输车运送，人工机械振捣。混凝土空心砖采用C15混凝土预制，一般为正六边行。空心砖内填土植草或喷播植草，用于路基边坡防护即可提高景观效果，又可防止地表水对路基边坡的直接冲刷。1.1.2.2铺砌：砌筑空心砖前，先对边坡进行修整，夯拍，检査验收，达到要求后j能进行下一道工序。混凝土空心砖应自下而上铺设，铺设时用橡皮锤击打使砖与坡面密贴，不得使用铁锤等硬物。1.2边坡防护技术措施 砌体应分层、分段砌筑，浆砌片石采用挤浆法砌筑，应坐浆饱满，各砌块的砌缝应相互错幵，不得有通缝和空缝，表面平顺整齐，与边坡嵌接牢固密贴。砌筑完成后应及时采取有效的养护措施。骨架砌筑前应按设计型式、尺寸挂线放样，开挖沟槽，沟槽尺寸根裾骨架尺寸而定。砌筑骨架应从衔接处幵始，自下而上砌筑，两骨架衔接处应处于同一高度。骨架应与坡面密贴，骨架流水面应与草坡表面平顺。骨架基础与下部侧沟平台，浆砌片石或浆砌片石水沟连接时，应整体砌筑，灰浆饱满不留缝隙。1.注意事项干、浆砌片石边坡防护施工前，应将坡面杂质、浮土、松动石块及表层风化破碎岩体等清除干净；当有潜水露出时，应作引水或截流处理。防护工程的各种防护都必须加强基础处理和圬工质量，防止水流冲刷和淘空，保证路基稳定。范围周边须设M7.5浆砌片石镶采用边坡满铺混凝土空心砖时，加 边。若-4-为路堤，坡脚须设脚墙基础。截水骨架内结合空心砖使用时，应在骨架完工后再开始铺砌空心砖。六、劳动组织劳动力组织方式：采用架子队组织模式，根据工程情况适当配备若干劳务工人。七、材料要求原材料应符合设计要求，设计未明确时应符合有关验收标准的规定。施工用水的水质应符合工程用水标准。八、设备机具配置主要机械设备一般包括混凝土拌合设备、砂浆拌合设备、钢筋加工设备等，具体数量可根据工程需要灵活配置。九、质量控制及检验1、质量控制各种水泥砂浆、混凝土的强度等级和石料的强度均应符合设计要求。植物防护施工应符合设计要求，并符合《铁路路基边坡绿色防护技术暂行 规定》的规定。混凝土空心砖预制应符合设计要求，并符合现行《铁路混凝土与砌体工程施工规范》(TB10210)的规定。2、质量检验各种水泥砂浆、混凝土均按《铁路混凝土与砌体工程施工施工质量验收标准》(TB10424)的规定进行验收。植物防护按《铁路路基边坡绿色防护技术暂行规定》进行验收。路基支挡结构工程的检验项目、检验数量执行《铁路路基工程施工质量验收标准》的规定，其中有耐久性设计要求的混凝土执行《铁路混凝土工程施工质量验收补充标准》。十、安全及环保要求1、安全要求施工区域应设警示标志，严禁非工作人员出入。施工中应对机械设备进行定期检查、养护、维修。为保证施工安全，现场应有专人统一指挥，并设一名专职安全员负责现场的安全工作，坚持班前进行安全教育制度。施工中，制定合理的作业程序和机械车辆行走路线，现场设专人指挥、 调-5-度，并设立明显标志，防止相互干扰碰撞，机械作业要留有安全距离，确保协调、安全施工。特殊工种作业人员必须持证上岗。2、环保要求施工便道要安排专人经常洒水养护，避免扬尘。生产中的废弃物及时处理，运到当地环保部门指定的地点弃置。按环保部门要求集中处理试验及生活中产生的污水及废水。在市区内或人口密集的地方施工时应设围档。分类堆放建筑垃圾和生活垃圾并及时淸运。保护当地自然植被，采取措施使地表植被的损失减少到最低限度。十一、既有线安全措施1、凡在铁路保护区内的所有动土施工，均与有关设备管理部门签定安全协议。在设备管理单位监护人员的监护下进行作业，无监护人员到场严禁施工。2、营业线施工严格按照批准的设计文件和施工方案进行施工，严格执行冇关技术标准、作业标准、工艺流程和卡控措施，不超范闱施工，确保 施工质量及安全。3、施工现场按《技规》等有关规定设置各种防护标识。4、营业线大型机械施工实行一机一人监护。5、营业线施工靠近既有线侧全线设置防护绳，施工地段设置防护员。既有线设备防护采用硬防护。6、严格按照《铁路营业线施工安全管理补充办法》铁运[2010]51号文及《郑州铁路局营业线施工安全管理补充办法》郑铁办[2011]62号文等规定,办理营业线施工手续，加强安全管理。-6-
