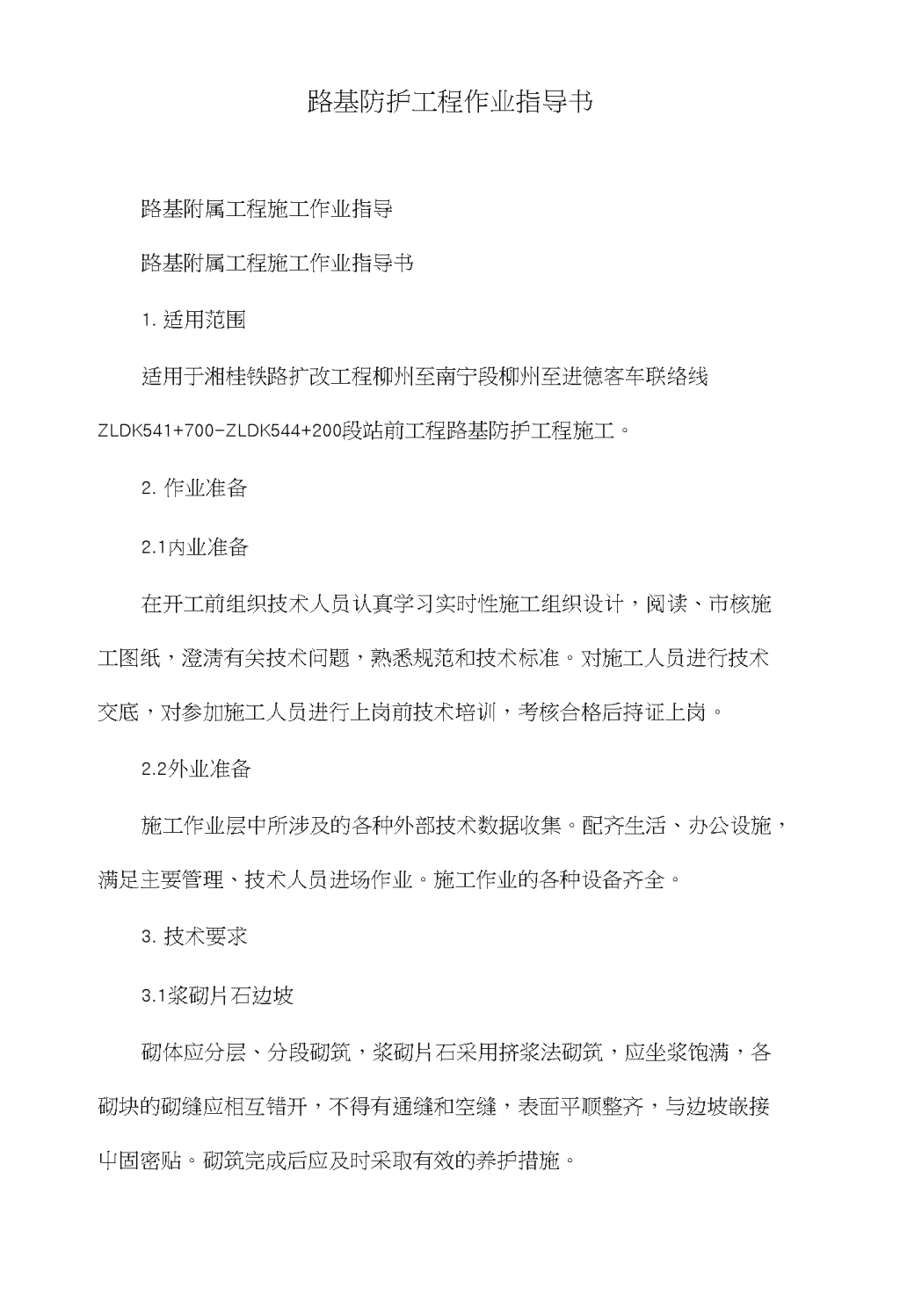

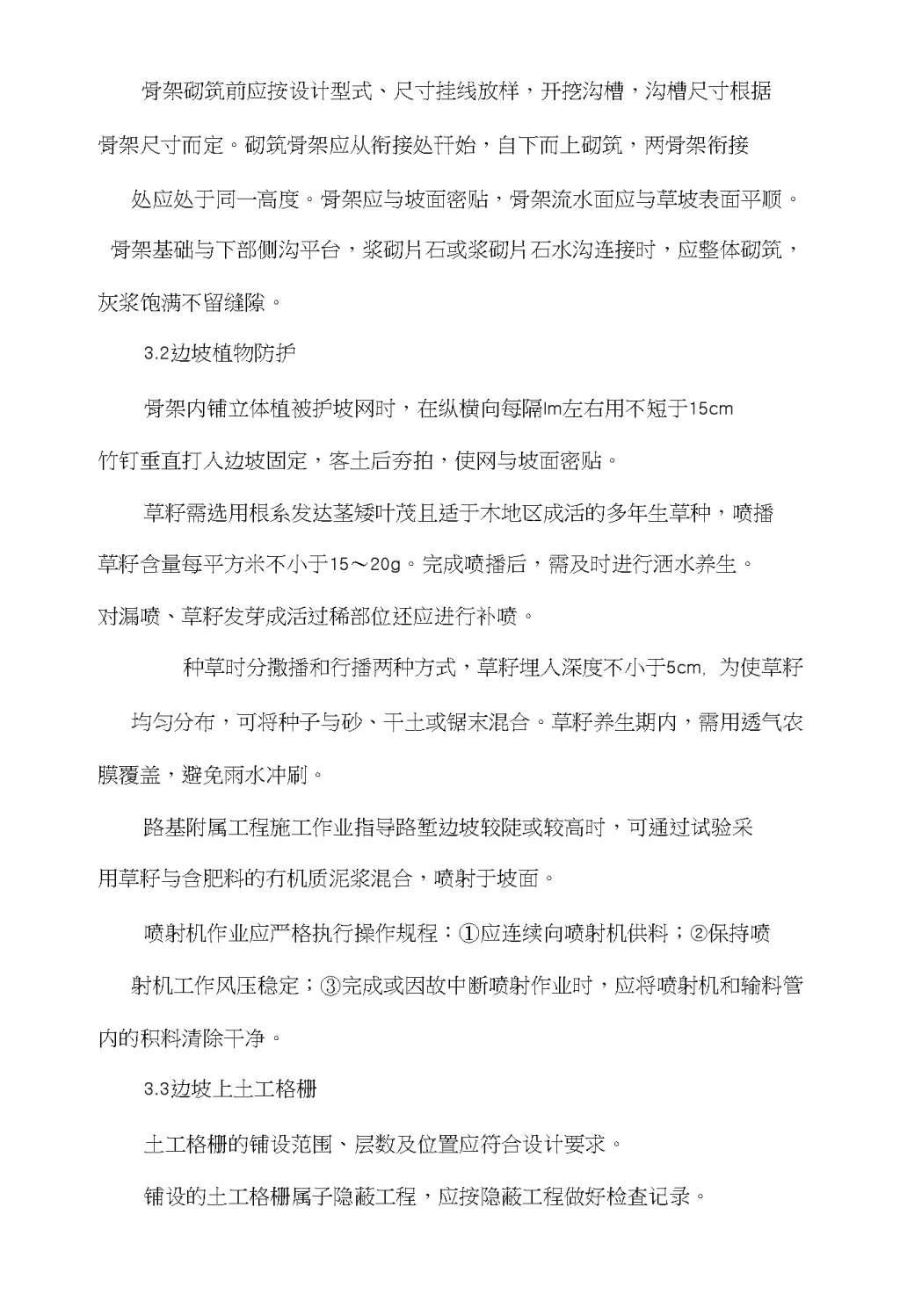

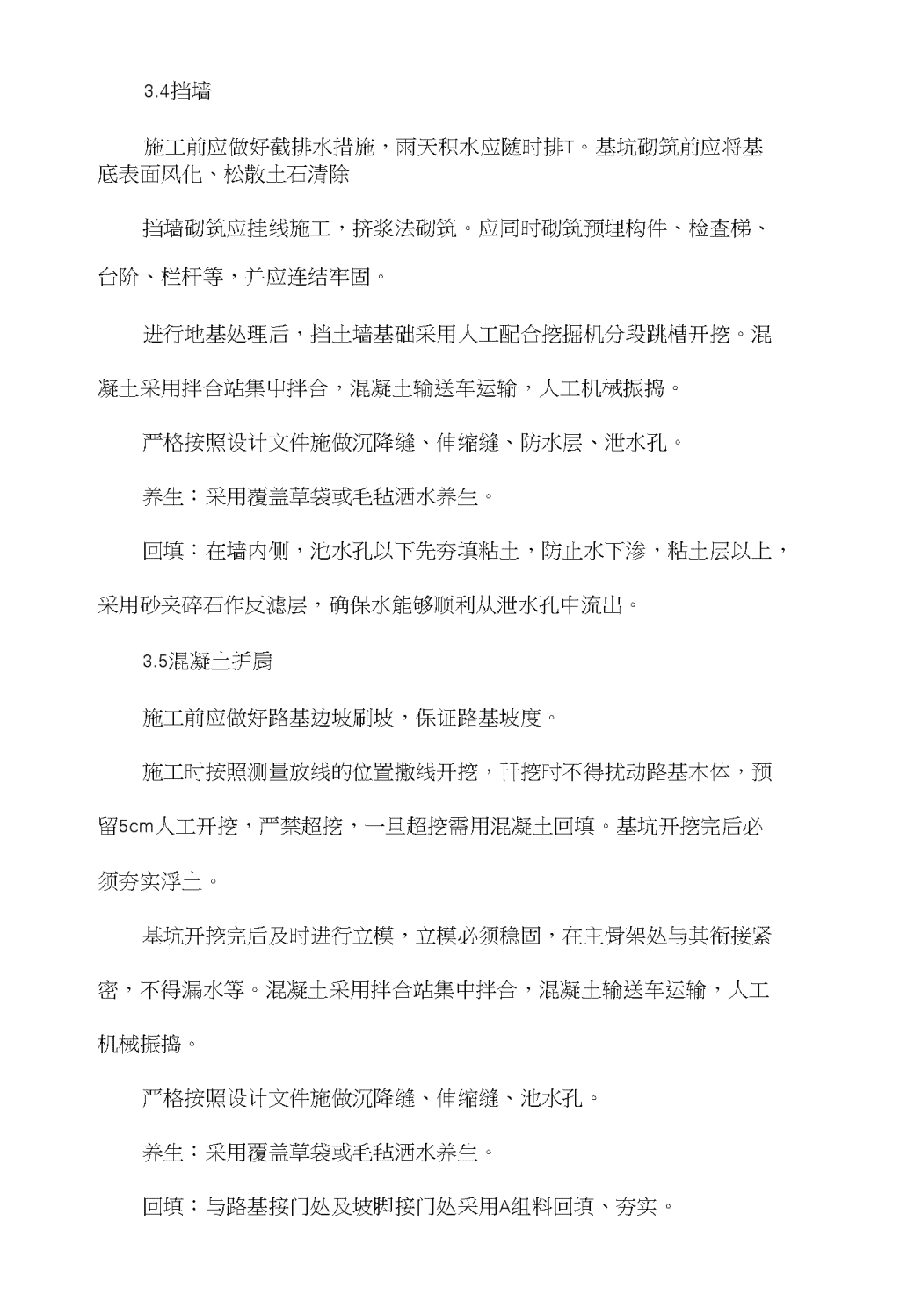

路基防护工程作业指导书路基附属工程施工作业指导路基附属工程施工作业指导书1.适用范围适用于湘桂铁路扩改工程柳州至南宁段柳州至进德客车联络线ZLDK541+700-ZLDK544+200段站前工程路基防护工程施工。2.作业准备2.1内业准备在开工前组织技术人员认真学习实时性施工组织设计，阅读、市核施工图纸，澄淸有关技术问题，熟悉规范和技术标准。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。2.2外业准备施工作业层中所涉及的各种外部技术数据收集。配齐生活、办公设施，满足主要管理、技术人员进场作业。施工作业的各种设备齐全。3.技术要求3.1浆砌片石边坡砌体应分层、分段砌筑，浆砌片石采用挤浆法砌筑，应坐浆饱满，各砌块的砌缝应相互错开，不得有通缝和空缝，表面平顺整齐，与边坡嵌接屮固密贴。砌筑完成后应及时采取有效的养护措施。 骨架砌筑前应按设计型式、尺寸挂线放样，开挖沟槽，沟槽尺寸根据骨架尺寸而定。砌筑骨架应从衔接处幵始，自下而上砌筑，两骨架衔接处应处于同一高度。骨架应与坡面密贴，骨架流水面应与草坡表面平顺。骨架基础与下部侧沟平台，浆砌片石或浆砌片石水沟连接时，应整体砌筑，灰浆饱满不留缝隙。3.2边坡植物防护骨架内铺立体植被护坡网时，在纵横向每隔lm左右用不短于15cm竹钉垂直打入边坡固定，客土后夯拍，使网与坡面密贴。草籽需选用根系发达茎矮叶茂且适于木地区成活的多年生草种，喷播草籽含量每平方米不小于15〜20g。完成喷播后，需及时进行洒水养生。对漏喷、草籽发芽成活过稀部位还应进行补喷。种草时分撒播和行播两种方式，草籽埋入深度不小于5cm，为使草籽均匀分布，可将种子与砂、干土或锯末混合。草籽养生期内，需用透气农膜覆盖，避免雨水冲刷。路基附属工程施工作业指导路堑边坡较陡或较高时，可通过试验采用草籽与含肥料的冇机质泥浆混合，喷射于坡面。喷射机作业应严格执行操作规程：①应连续向喷射机供料；②保持喷射机工作风压稳定；③完成或因故中断喷射作业时，应将喷射机和输料管内的积料清除干净。3.3边坡上土工格栅土工格栅的铺设范围、层数及位置应符合设计要求。铺设的土工格栅属子隐蔽工程，应按隐蔽工程做好检査记录。 3.4挡墙施工前应做好截排水措施，雨天积水应随时排T。基坑砌筑前应将基底表面风化、松散土石清除挡墙砌筑应挂线施工，挤浆法砌筑。应同时砌筑预埋构件、检査梯、台阶、栏杆等，并应连结牢固。进行地基处理后，挡土墙基础采用人工配合挖掘机分段跳槽开挖。混凝土采用拌合站集屮拌合，混凝土输送车运输，人工机械振捣。严格按照设计文件施做沉降缝、伸缩缝、防水层、泄水孔。养生：采用覆盖草袋或毛毡洒水养生。回填：在墙内侧，池水孔以下先夯填粘土，防止水下渗，粘土层以上，采用砂夹碎石作反滤层，确保水能够顺利从泄水孔中流出。3.5混凝土护肩施工前应做好路基边坡刷坡，保证路基坡度。施工时按照测量放线的位置撒线开挖，幵挖时不得扰动路基木体，预留5cm人工开挖，严禁超挖，一旦超挖需用混凝土回填。基坑开挖完后必须夯实浮土。基坑开挖完后及时进行立模，立模必须稳固，在主骨架处与其衔接紧密，不得漏水等。混凝土采用拌合站集中拌合，混凝土输送车运输，人工机械振捣。严格按照设计文件施做沉降缝、伸缩缝、池水孔。养生：采用覆盖草袋或毛毡洒水养生。回填：与路基接门处及坡脚接门处采用A组料回填、夯实。 3.6混凝土侧沟、线间沟施工时按照测量放线的位置撒线开挖，开挖时不得扰动路基木体，预留5cm人工开挖，严禁超挖，一旦超挖在水沟施工完后采用原状土回填。基坑开挖完后必须夯实浮土。基坑开挖完后及时进行立模，立模必须稳同，刷涂脱模剂。路基附属工程施工作业指导混凝土采用拌合站集屮拌合，混凝土输送车运输，人工机械振捣。严格按照设计文件施做沉降缝、伸缩缝、泄水孔。养生：采用覆盖草袋或毛毡洒水养生。回填：超挖部分采用原状土回填、夯实。3.7浆砌片石排水沟施工时按照测量放线的位置撒线开挖，开挖时不得扰动路基本体，严禁超挖，一旦超挖在水沟施工完后采用原状土回填。基坑开挖完后必须夯实浮土。砌体应分层、分段砌筑，浆砌片石采用挤浆法砌筑，应坐浆饱满，各砌块的砌缝应相互错开，不得有通缝和空缝，表妞平顺整齐，与边坡嵌接牢固密贴。砌筑完成后应及吋采取冇效的养护措施。水沟水沟时必须控制好流面坡度，及时复核流面标高，杜绝反坡现象。浆砌片石水沟施工与骨架连接时，应整体砌筑，灰浆饱满不留缝隙。养生：采用覆盖草袋或毛毡洒水养生。回填：超挖部分采用原状土回填、夯实。4.施工程序及工艺流程4.1施工程序每个施工单元为一个完整的作业区，包括四个区段：基底处理区段, 试验区段施工区段，养护区段，检验验收区段。程序图如下4.2工艺流程挡墙施工工艺流程图：路基附属工程施工作业指导5.施工要求5.1施工工艺5.1.1边坡砌筑防护施工工艺①挖基护坡施工采用人工挖基，人工刷坡，砌筑前，将基底〒整夯实，检查合格后方可进行砌筑。②砌筑片石采用挤浆法施工，铺砌时自下而上进行，砌块不得大面平铺，石块应彼此交错搭接，错缝一般为7〜8cm,不得松动，严禁浮塞。砂浆在砌体内必须饱满、密实，不得有悬浆。砌体宜用15cm以上的块（片）石。干砌边坡表面应平整，如遇坚石可挖成台阶。砌体护坡分段施工时，每隔10〜15m宜设一道伸缩缝，并做好伸缩、沉降缝及泄水孔，泄水路基附属工程施工作业指导孔后面，应设置反滤层。③勾缝养生勾缝前，应先将松动和变形处修整完好，干砌护坡勾缝应在路堤沉降己趋稳定后进行。浆砌片石应进行洒水养生。 砂浆凝固后，墙面全部刷干净，使外貌整洁美观5.1.2边坡植物防护①喷播操作：检查风、水、电路与机具。在已修整好的边坡上先撒上一层客土。人员与喷射机就位，调整好进料阀门，向机组的料斗屮加料。打开进风管阀门，开启喷头水阀，湿润坡IM。调整供水量，使混合料湿润成浆状，喷到坡面上的泥浆光泽而不下流。喷射枪尽量垂直坡面，从上到下反复喷射数次达设计厚度。喷射厚度为0.08〜0.1m。停料、断水电、关闭风路、停机。回收回弹料。②养护：护坡喷植后，进行不少于20天的喷（洒）水养生，务使喷植护坡始终具有足够水份，促使草籽发芽、生长。5.1.3栽植乔木、灌木①栽植时间：应尽量缩短起苗与栽苗之间的时间差，做到随起随栽。②苗木运输：在运输过程中，所冇植物必须冇良好的包装，以保证不受太叫、风吹等不良气候的侵害。裸根植物的根系应沾泥浆，并包在稻草袋中，常绿树及灌木应有土球及草袋包装，到现场及种植前保持完好土球。③苗木种植：将苗木的根系或土球放入树穴内，使其居中再将树木立起，保证垂直，然后分层回填种植土。一般每层20—30cm,先填较肥沃 的表土，填土后将树根稍向上一提，使根系舒展，用锨把将土捣实，直至填满穴坑。土痕应略平稍高于坑门，防止栽植后出现陷落、下沉，导致树干基部积水腐烂。坑土填平后，用余土环树，筑起拦水围堰并拍实以利浇水，高度不低于15cm。①苗木浇灌：新植苗木的浇灌应以天然水为佳，之后48小时之内必须浇上一遍水，第二遍水随后进行，第三遍水在第二遍水后5—10天内进行。注意浇水必须浇足浇透，浇完第三遍后，应及时封堰，并在树干基部堆成20〜30cm高的土堆，以保持土壤内水分。路基附属工程施工作业指导5.1.4挡墙①挖基：挡墙基础采用人工进行开挖，采用分段开挖方式。路堤墙一般在路基填筑前进行施工，但填土面与墙体砌筑顶面高差不得超过1.0m。堑墙的地基承载力满足要求后进行路堑墙开挖的施工。路堤墙基础沿线路方向位于斜坡上时，基底纵坡应不陡于5%,若陡于5%时基底做成台阶式。路堑挡墙基础应在路肩或侧沟平台以下不小于1.2m,并低于侧沟砌体底面不小于0.2m。地质不良地段，应分段跳槽开挖，并及吋浇筑墙身。临时开挖边坡一般应与墙背保持一致。②现浇墙身混凝土：现浇钢筋混凝土挡土墙与基础的结合面，应按施工缝处理，即先进行凿毛，将松散部分的混凝土及浮浆凿除，并用水清洗干净，然后架立墙身 模板，混凝土开始浇灌时，先在结合面上刷一层水泥浆或垫一层2—3公分厚的1:2水泥砂浆再浇灌墙身混凝土。墙身模板采用大块钢模板拼装，墙身模板视高度情况分一次立模到顶和二次立模的办法，一般4米高之内为一次立模，超过4米高的可分二次立模。当混凝土落高大于2.0m时，要采用串简输送混凝土入模，避免混凝土产生离析。混凝土由混凝土搅拌站加工，用混凝土运输车运至现场，在墙顶搭设平台，用吊机吊送混凝土至平台进行浇灌，混凝土浇灌从低处开始分层均匀进行，分层厚度一般为30cm，采用插入式振捣器振捣，振捣棒移动距离不应超过其作用半径的1.5倍，并与侧模保持5—10cm的距离，切勿漏振或过振。在混凝土浇灌过程中，如表面泌水过多，应及时将水排走或采取逐层减水措施，以免产生松顶，浇灌到顶面后，应及时抹面，定浆后再二次抹面，使表面平整。墙身沿线路方向每隔10〜20m结合墙髙或地基条件的变化设置伸缩缝或沉降缝,缝宽0.02m,缝內沿墙顶、内、外三边填塞沥青麻筋，深0.2m。混凝土浇灌过程中应派出木工、钢筋工、电工及试验工在现场值班,发现问题及时处理。混凝土试件制作应在拌和地点或浇灌地点随机制取，每作业班应制作不少于2组试件（每组3块）。混凝土浇灌完进行收浆后，应及时洒水养护，养护时间最少不得小于7天，在常温下一般24小时即可拆除墙身侧模板，拆模时，必须特别小心，切莫损坏墙面。 ①泄水孔、反滤层：路基附属工程施工作业指导按设计要求铺设泄水孔、反滤层。②回填：挡墙基础在施工完毕并经监理工程师检验合格后应及时进行回填，墙后填料必须满足设计要求，并做到分层填筑、分层夯实，夯实时应注意勿使墙身受到较大冲击影响。墙前基坑，非浸水地段用原土回填，夯实紧密；浸水地段用M7.5浆砌片石回填，并将回填面做成向外倾斜不小于4%的横向流水坡，以免积水软化地基。为保证路堤墙在施工过程屮的自身稳定，施工屮墙背应及时回填夯实，填土面与墙体砌筑顶面高差不得超过1.0m。5.1.5混凝土护肩①挖基：护肩采用机械开挖，采用分段开挖方式。护肩在路基填筑完成且边坡稳定后进行施工，开挖时不得扰动路基本体。开挖完成后必须清除浮土，夯实基础。路肩墙顶面必须与路基面顺接，与主骨架衔接。②现浇墙身混凝土：护肩模板采用木模拼装，底面模板垂直路基坡面，捎水缘在浇筑完底面后立侧模。混凝土浇灌从低处开始分段均匀进行，一般按伸缩缝分段，采用插入式振捣器振捣，振捣棒移动距离不应超过其作用半径的1.5倍， 并与侧模保持5—10cm的距离，切勿漏振或过振。在混凝土浇灌过程中，如表妞泌水过多，应及时将水排走或采取逐层减水措施，以免产生松顶，浇灌到顶面后，应及时抹面、收浆，定浆后再二次抹面，使表面平整。墙身沿线路方向每隔15〜20m设置仲缩缝或沉降缝，缝宽0.02m,缝内填塞沥青麻筋。混凝土浇灌过程中应派出木工、电工及试验工在现场值班，发现问题及时处理。混凝土试件制作应在拌和地点或浇灌地点随机制取，每作业班应制作不少于2组试件（每组3块）。混凝土浇灌完进行收浆后，应及时洒水养护，养护时间最少不得小于7天，在常温下一般24小时即可拆除墙身侧模板，拆模时，必须特别小心，切莫损坏墙面。①泄水孔、反滤层：按设计要求铺设泄水孔、反滤层。②回填：护肩在施工完毕并经监理工程师检验合格后应及时进行回填，采用A组填料夯填密实。5.1.6混凝土侧沟、线间沟①挖基：路基附属工程施工作业指导侧沟、线间沟采用机械开挖，采用分段开挖方式。在路基原地妞处理完成、雨季前进行施工，开挖时不得扰动路基本体。开挖完成后必须清除浮土，夯实基础。侧沟、线间沟必须与原地面顺接。 ①现浇水沟混凝土：开挖完成后•先浇筑基础混凝土，待基础混凝土达到设计强度75%后立模。水沟模板采用木模拼装，涂刷脱模剂。混凝土浇灌从低处开始分段、分层均匀进行，一般按伸缩缝分段、每层30cm厚，采用插入式振捣器振捣，振捣棒移动距离不应超过其作用半径的1.5倍，并与侧模保持5—10cm的距离，切勿漏振或过振。在混凝土浇灌过程中，如表面泌水过多，应及时将水排走或采取逐层减水措施，以免产生松顶，浇灌到顶面后，应及时抹面、收浆，定浆后再二次抹面，使表面平整。墙身沿线路方向每隔15〜30m设置仲缩缝或沉降缝，缝宽0.02m,缝内填塞沥青麻筋。混凝土浇灌过程中应派出木工、电工及试验工在现场值班，发现问题及时处理。混凝土试件制作应在拌和地点或浇灌地点随机制取，每作业班应制作不少于2组试件（每组3块）。混凝土浇灌完进行收浆后，应及时洒水养护，养护时间最少不得小于7天，在常温下一般24小时即可拆除墙身侧模板，拆模时，必须特别小心，切莫损坏墙面。②泄水孔、反滤层：按设计要求铺设泄水孔、反滤层。③回填：侧沟、线间沟在施工完毕并经监理工程师检验合格后应及时进行回填，采用原状土夯填密实。5.1.7浆砌片石排水沟 ①挖基水沟施工采用机械挖基，砌筑前，将基底平整夯实，检查合格后方可进行砌筑。②砌筑片石采用挤浆法施工，铺砌时自下而上进行，砌块不得大谢平铺，石块应彼此交错搭接，错缝一般为7〜8cm,不得松动，严禁浮塞。砂浆在砌体内必须饱满、密实，不得有悬浆。砌体宜用15cm以上的块（片）石。干砌边坡表面应平整，如遇坚石可挖成台阶。砌体护坡分段施工时，每隔10〜15m宜设一道伸缩缝，并做好伸缩、沉降缝及泄水孔。①勾缝养生勾缝前，应先将松动和变形处修整完好后进行。浆砌片石应进行洒水养生。路基附属工程施工作业指导砂浆凝固后，墙面全部刷干净，使外貌整洁美观6.劳动组织6.1劳动力组织方式采用架子队组织方式6.2配置各架子队基本人员配置如下表7.材料要求7.1凡发往施工现场的工程材料必须具有出厂合格证，合格证的细目及自检项目必须按规定在开工前依据设计、施工技术规范、验收评定标准 进行验证，合格后才准使用。7.2工程所涉及的新材料、新设备应按规定通过技术鉴定或审批，并制定相应质量验收标准。没有经过鉴定、批准或没有质量验收标准的，不得采用。7.3在工程招标文件和合同中约定的甲供材料由甲方负责招标采购，供给施工单位。在工程招标文件和合同中约定的甲控材料，在甲方的监督下由施工单位自行招标采购。在工程招标文件和合同屮约定的自购材料由施工单位自行采购。7.4工程主要材料的供应，要早计划、早安排，使物资提前到货确保工程施工不待料。现场施工前，技术人员应核对现场材料标识。施工过程屮，项冃部有关人员应及时掌握材料质量动态，发现有无影响工程质量的因素。施工结朿后，技术人员应在《物资使用情况登记表》上记录此次材料的批次、使用材料的工程部位以及实际物资消耗量、退库量，以实现材料的可追溯性。所有的工程所需要的材料进场之前，施工单位必须将材料来源的相关资料（如生产厂家资质、生产许可证、出厂合格证、贸易公司经营许可证等）呈报监理工程师审査，并及时通知监理工程师对进料进行检査和见证取样试验，当检验和试验不合格时，不准使用。如果是主要材料，必要时，监理工程师应与施工单位一起实地考察。路基附属工程施工作业指导6.设备机械配置 8.1各种机械设备应根据国家标准的要求进行统一的标识与标定，并建立机械设备管理与使用台帐，不同的机械设备根据设备使用要求定期由专人进行检修与保养、校验，以确保机械设备的完好率；8.2机械设备的操作人员按规定持有效证件上岗操作，在用的机械设备安全防护装置必须齐全有效；6.质量控制及检测工班在作业时，按照下列标准进行质量控制；每道工序完成后，质检员按照下列要求进行检验。9.1质量控制①各种水泥砂浆、混凝土的强度等级和石料的强度均应符合设计要求,并应符合现行《铁路混凝土与砌体工程施工规范》（TB10210）和《铁路混凝土与砌体工程施工施工质量验收标准》(TB10424)的规定。②植物防护施工应符合设计耍求，并符合《铁路路基边坡绿色防护技术暂行规定》的规定，按《铁路路基边坡绿色防护技术暂行规定》进行验收。9.2质量检测9.2.1边坡防护的要求边坡的防护要求如下表9.1〜9.4表9.1植物防护覆盖率、成活率路基附属工程施工作业指导表9.2固土网垫铺设允许偏差表 9.3土工格栅允许偏差表9.4砌体施工允许偏差9.2.2.路基支挡质量控制及检验路基支挡结构工程的检验项0、检验数量执行《客运专线铁路路基工程施工质量验收暂行标准》的规定，其中有耐久性设计要求的混凝土执行《铁路混凝土工程施工质量验收补充标准》(铁建设[2005]260号)。施工允许偏差应符合表9.5的要求。表9.5支挡结构施工允许偏差路基附属工程施工作业指导9.2.3.护肩质量控制及检验护肩要求如下表9.6表9.6护肩施工允许偏差9.2.3.侧沟、线间沟、排水沟质量控制及检验侧沟、线间沟、排水沟要求如下表9.7表9.6侧沟、线间沟、排水沟施工允许偏差6.安全及环保、文物保护要求10.1安全要求①项目安全负责人召集有关人员对施工组织设计的安全措施进行审核、修改。②专职安全员、设备部负责对进场的所有机械进行一次检查，安全防护装置、安全防护设施耍达到耍求。③对施工人员进行岗前培训合格后方能进入工作岗位,特殊工种作业 人员还需进行培训得到操作证者才能持证上岗。否则一经检查立刻停职并进行处罚。①建立健全各级各部门的安全生产责任制，责任落实到人。②集中检查施工中潜在的事故，并要有相关的紧急情况应急预案。路基附属工程施工作业指导10.2环保要求10.2.1噪声控制标准①在人口稠密区域进行强噪声作业时，须严格控制作业时间。特殊情况必须昼夜施工时，尽量采取降低噪音措施，工程项目部要与地力*政府部门协调解决。②从声源上降低噪声。尽量选用低噪声设备和工艺，条件可能时，尽量使用环保型机械设备；在声源处安装消声器消声。③在传播途径上控制噪声。对于噪声较大的设备，如空压机、发电机等，应采取吸声、隔咅、隔振和阻尼等声学处理的方法降低噪声，必耍时设立专用工作间，以降低噪声。④加强现场噪声监测。采取专人监测、管理的原则，填写噪声测量记录，超过《施工场界噪声限值》标准的，及时对相关因素进行调整。⑤现场施工过程应切实采取措施，控制噪音的产生。10.2.2废水控制标准①不得向水体排放、倾倒工业废渣、生活垃圾，或者在江河、湖泊、运河、涵渠、水库最高水位线以下的滩地和岸坡存贮固体废弃物。②设置简易有效的隔油池，临时食堂及机械车辆设备冲洗所产生的污 水经隔油池处理排放。定期淸掏隔油池内油和杂物。①砂石料冲洗、砖石砌体及砼圬工养护、拌合站及砼运输设施冲洗、水磨石、电石、冷却、基础及基坑积水、地基降水、钻爆喷淋等产生的污水，须经沉淀池沉淀后，将沉淀水用于洒水降尘或进一步处理后回收利用，或者排放。①工地临时厕所，设化粪池并采取防漏措施。中心城市施工现场的临时厕所采取水冲式，蹲坑上加盖，并有防蝇、灭蛆措施。②及时清理、清扫施工现场，尤其是洒落的扬尘。保持场地清洁，避免不洁物质与大气降水接触，污染水体。10.2.3扬尘、烟尘控制标准①市区或人口密集区砂石料、土石方、建筑垃圾铲、运、装卸以及建筑物拆除等一般应采用淋水降尘，倾倒的生活垃圾或易飞扬垃圾应及时覆盖，施工现场砂石料的堆放一般采取覆盖或表面适当淋水降尘。①现场道路采用焦渣、级配砂石等路面，尽量避免土质路面行车，有条件的可利用永久性道路，并指定专人定期洒水清扫，防止道路扬尘。②石料加工设备上安装降粉尘设备，保证粉末灰尘不飞扬。③工地应尽量采用消烟除尘型茶炉、锅炉和消烟节能回风灶。路基附属工程施工作业指导⑤禁止在施工现场焚烧油毡、橡胶、塑料、皮革、树叶、枯草、各种包皮等其它会产生有毒、有害烟尘和恶臭的物质。①尾气排放超标的机动车要安装净化消声器，确保不冒黑烟。 10.2.4废弃物控制标准①过期或失效的火工品交由当地公安部门处理，不得擅自处置。②废油料处理，一方面，待其沉淀、过滤后用作擦拭用油；另一方面，废油及滤油残渣用作锅炉等燃油。不得作弃置处理。③施工垃圾在完工后及时清扫，按指定地点弃置或掩埋。废弃的砂、石、土必须运至指定的专门存放地堆放，不得向江河、湖泊、水库和专门存放地以外的沟渠倾倒。10.3文物保护措施10.3.1成立项目文物保护领导小组，组织全体施工人员深入学习国家《文物保护法》和铁道部及当地文物部门对文物保护的有关规定，增强文物保护意识，提高白觉保护文物意识。10.3.2建立健全文物保护制度，把文物保护措施落实到各作业队和每个工班及文物保护责任人，签订文物保护责任状，实行奖罚制度。10.3.3严格贯彻执行国家有关文物保护的各项规定，杜绝任何违反《文物保护法》的行径。10.3.4与当地文物保护部门签订文物保护协议书，并严格执行协议条款。10.3.5在施工屮发现文物或有考古、地质研究价值的物品时，及时采取有效保护措施，并尽快报告建设单位和当地文物保护部门，并积极协助配合好文物部门的工作。
