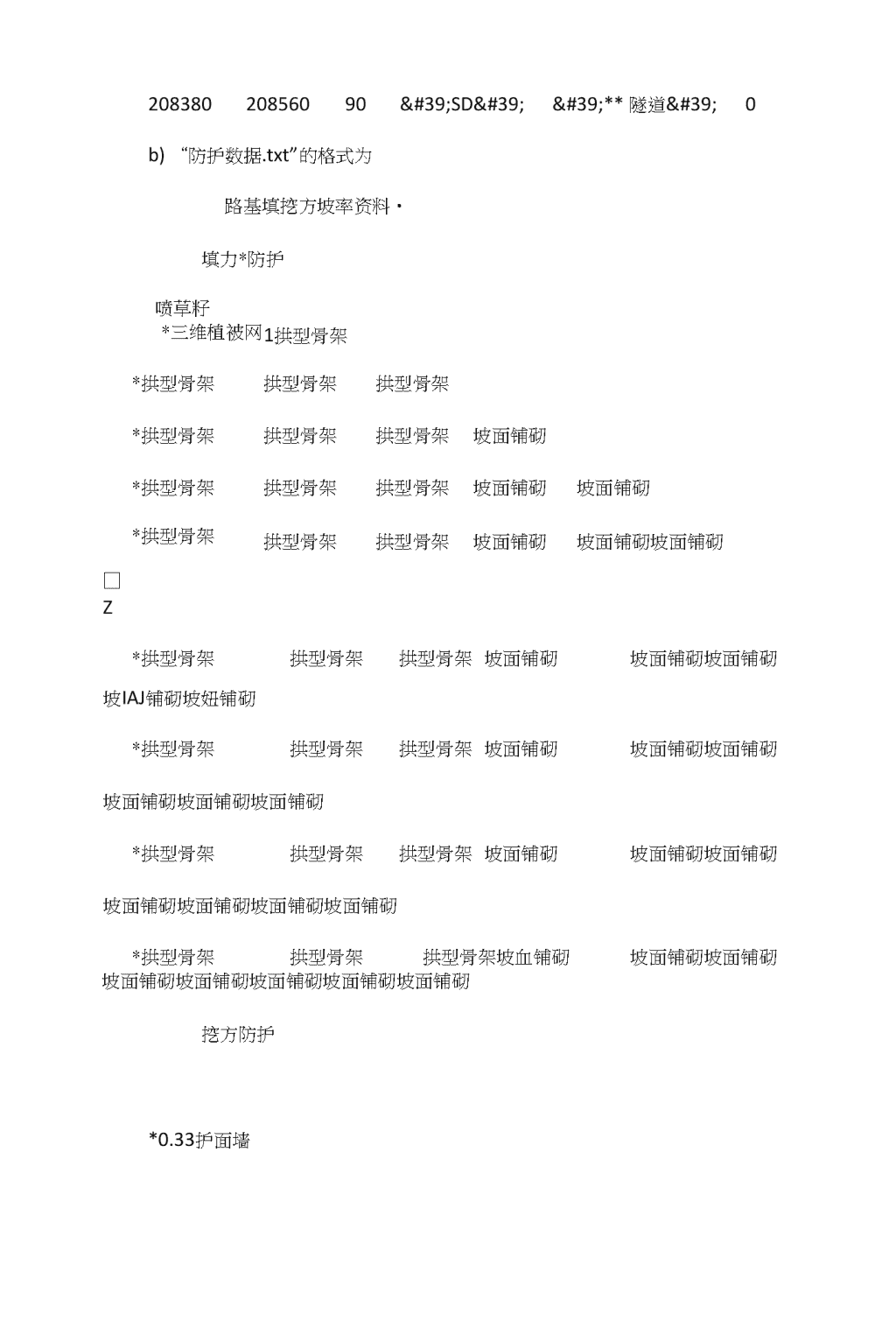

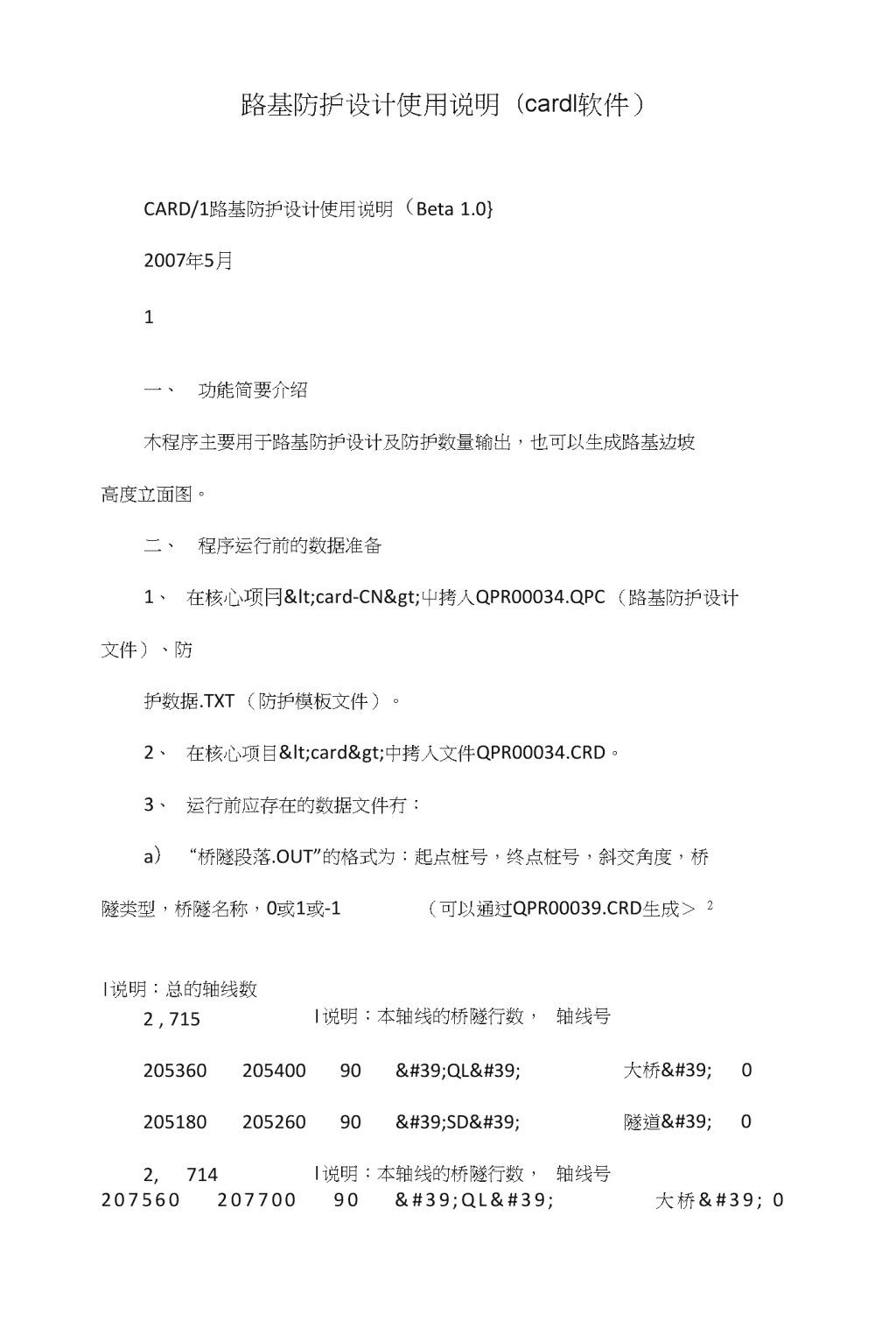

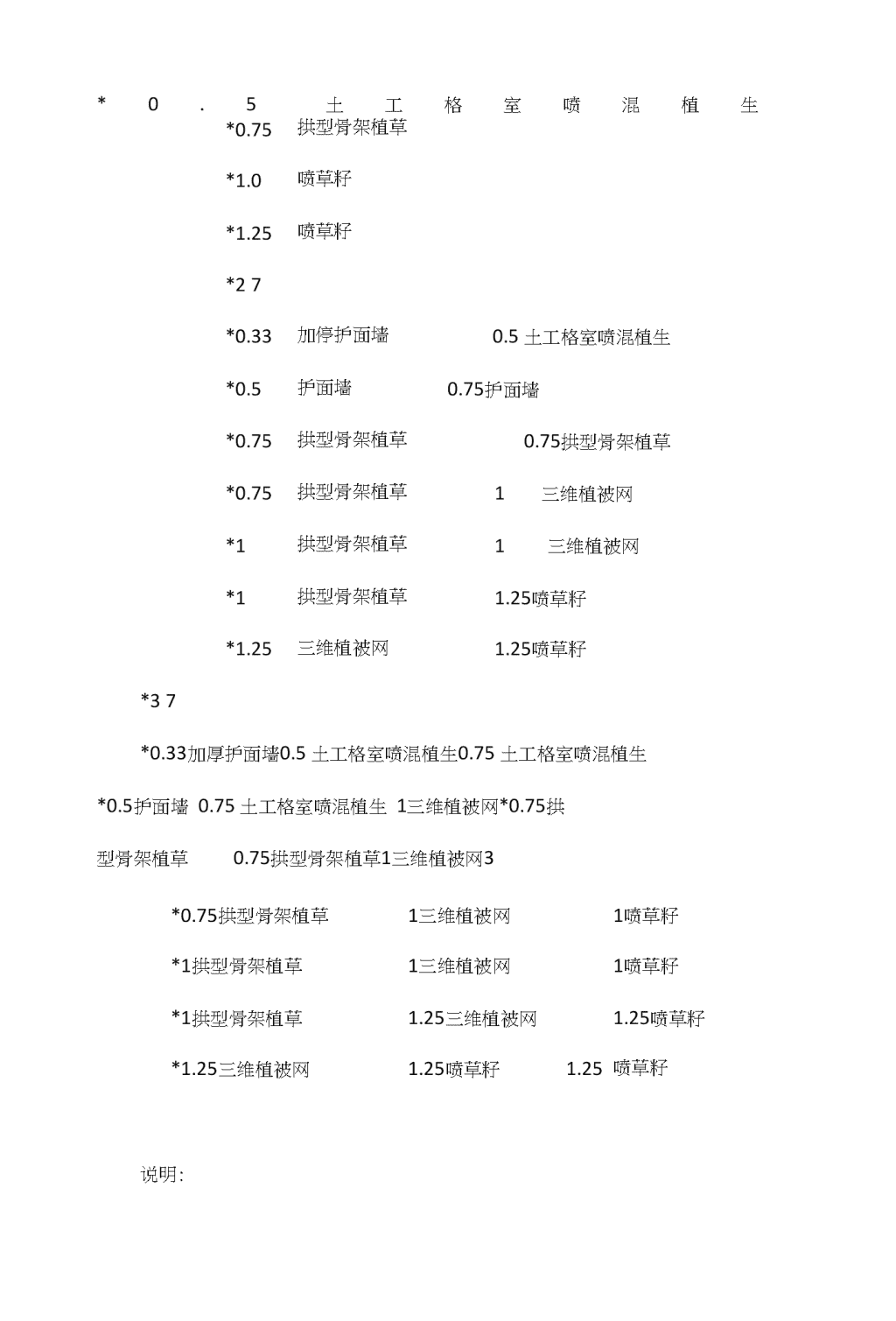

路基防护设计使用说明（cardl软件）CARD/1路基防护设计使用说明（Beta1.0}2007年5月1一、功能简要介绍木程序主要用于路基防护设计及防护数量输出，也可以生成路基边坡高度立面图。二、程序运行前的数据准备1、在核心项冃<card-CN>屮拷入QPR00034.QPC（路基防护设计文件）、防护数据.TXT（防护模板文件）。2、在核心项目<card>中拷入文件QPR00034.CRD。3、运行前应存在的数据文件冇：a）“桥隧段落.OUT”的格式为：起点桩号，终点桩号，斜交角度，桥隧类型，桥隧名称，0或1或-1（可以通过QPR00039.CRD生成＞2|说明：总的轴线数2,715|说明：本轴线的桥隧行数，轴线号20536020540090'QL'大桥'020518020526090'SD'隧道'02,714|说明：本轴线的桥隧行数，轴线号20756020770090'QL'大桥'0 20838020856090'SD''**隧道'0b)“防护数据.txt”的格式为路基填挖方坡率资料•填力*防护喷草籽*三维植被网1拱型骨架*拱型骨架拱型骨架拱型骨架*拱型骨架拱型骨架拱型骨架坡面铺砌*拱型骨架拱型骨架拱型骨架坡面铺砌坡面铺砌*拱型骨架□拱型骨架拱型骨架坡面铺砌坡面铺砌坡面铺砌Z*拱型骨架拱型骨架拱型骨架坡面铺砌坡面铺砌坡面铺砌坡IAJ铺砌坡妞铺砌*拱型骨架拱型骨架拱型骨架坡面铺砌坡面铺砌坡面铺砌坡面铺砌坡面铺砌坡面铺砌*拱型骨架拱型骨架拱型骨架坡面铺砌坡面铺砌坡面铺砌坡面铺砌坡面铺砌坡面铺砌坡面铺砌*拱型骨架拱型骨架拱型骨架坡血铺砌坡面铺砌坡面铺砌坡面铺砌坡面铺砌坡面铺砌坡面铺砌坡面铺砌挖方防护*0.33护面墙 *0.5土工格室喷混植生*0.75拱型骨架植草*1.0喷草籽*1.25喷草籽*27*0.33加停护面墙0.5土工格室喷混植生*0.5护面墙0.75护面墙*0.75拱型骨架植草0.75拱型骨架植草*0.75拱型骨架植草1三维植被网*1拱型骨架植草1三维植被网*1拱型骨架植草1.25喷草籽*1.25三维植被网1.25喷草籽*37*0.33加厚护面墙0.5土工格室喷混植生0.75土工格室喷混植生*0.5护面墙0.75土工格室喷混植生1三维植被网*0.75拱型骨架植草0.75拱型骨架植草1三维植被网3*0.75拱型骨架植草1三维植被网1喷草籽*1拱型骨架植草1三维植被网1喷草籽*1拱型骨架植草1.25三维植被网1.25喷草籽*1.25三维植被网1.25喷草籽1.25喷草籽说明: 1、填方防护：表示的是防护形式，例如：“三维植被网拱型骨架”，即是指如果填方为两级的话，第一级防护形式是三维植被网，第二级防护形式是拱形骨架。2、挖方防护：27级数利|类*0.33加厚护面墙0.5为0.5*0.5护胆墙为0.75*0.75拱型骨架植草*0.75拱型骨架植草*1拱型骨架植草*1拱型骨架植草*1.25三维植被网土工格室喷混植生第一级为0.33,第二级0.75护面墙第一级为0.5,第二级0.75拱型骨架植草1三维植被网1三维植被网1.25喷草籽1.25喷草籽三、程序运行1、执行核心文件QPR00034.CRD（调用QPR00034.QPC），进入图14图1选择最终的横断面设计线（100号线）进行防护计算，如果初步设计、工可阶段，没有进行排水沟设计，也可用10号线进行防护设计。2、填完横断面设计线后程序进入主界面（如图2）:3、选择功能1，进入右边防护设计，弹出界面如图 3图23一般情况下，程序可自动搜索填方起坡点编号及挖方起坡点编号， 如果想修5改参数选”否”，进入下图（图4）界面可以对具体的参数进行修改（修改参数也可直接通过QPSaaalO.CRD与QPSaaall.CRD修改）。图4a）QPSaaalO.CRD-路基右边防护数椐输入文件实例：VERSION8RASTAT=205060.00000|右边起点桩号RESTAT=206240.00000|右边终点桩号YBHDMZH=800010.00000|右边横断面输出桩号SJX=100.00000I设计线RTSTART=10.00000|厶边横断面填方起坡点号RWSTART=71.00000|右边横断妞挖方起坡点号b）FHUaaalO.CRD--路基右边防护数据输出文件格式：起点桩号终点终号防护型式右侧第几阶平均高度坡率是否为最高阶实例:0205060.000205120.600坡面铺砌右侧第2阶2.721.751205162.200205210.000护面墙右侧第1阶-5.620.750205210.000205230.000护面墙右侧第1阶-8.000.500205230.000205344.900护面墙厶侧第1阶-5.740.75205060.000205162.200三维植被网右侧第1阶5.951.50 205185.700205276.800土工格室喷混植生右侧第2阶-6.760.750205198.200205259.900三维植被网右侧第3阶-4.751.001……4、选择功能2,进入左边防护设计，进入图5界面图5a)QPSaaall.CRD-路基左边防护数据输入文件实例：VERSION8LASTAT=205060.00000|左边起点桩号LESTAT=206240.00000|左边终点桩号ZBHDMZH=800011.00000|左边横断面输出桩号SJX=100.00000I设计线LTSTART=110.00000|左边横断面填方起坡点号LWSTART=171.00000|左边横断面挖方起坡点号b)FHUaaall.CRD-路基左边防护数据输出文件格式：起点桩号终点终号防护型式左侧第几阶平均高度坡率是否为最高阶实例：205060.000205180.400三维植被网左侧第1阶7.401.50205060.000205162.100拱型骨架左侧第2阶4.881.75205180.400205230.000拱型骨架植草左侧第1阶-6.830.75 7010205230.000205358.800拱型骨架植草左侧第1阶-7.641.000205195.000205230.000三维植被网左侧）事2阶-6.380.750205230.000205347.000三维植被网左侧第2阶-7.561.250205208.900205332.400喷草籽左侧第3阶-6.891.000205224.700205310.000喷草籽左侧第4阶-4.521.251以上两个防护数据输出文件通过接口程序可生成Excel文件接口程序暂时没有提供给用户，不久CARD/1公司将会推出直接在QPR文件里面产生EXCEL表格的程序。转化好的路堤防护工程数量表，如图6图6转化好的路堑防护工程数量表，如图78图7转化好的路堑防护工程数量表（续表一），如图89图8注意：如果在起终点桩号范围内不存在填方或挖方边坡，或不想进行填方或挖方防护设计，起坡点编号可填9999,如下图（图9）。图9c）在横断面模块生成防护立面图的横断面线，，如图10 通过显示横断面编号，也可显示出横断面的边坡坡率，如图1110图105、选择功能3,进入左、右边防护设计(使用同功能1，2):6、选择功能4,进入生成总体图用的加密横断面线：除了横断面设计线改为绘制总体图用的横断面设计线201外(如图12)，其余参数同功能1，2。图11图12四、主要特点(1)程序可自动搜索填方起坡点编号及挖方起坡点编号。(2)数据直接从横断面及其它模块屮取得，减少数据录入的数量。11(3)程序可根据断面数据自动进行防护段落划分，并确定防护型式，只要对防护型式稍加修改即可。(4)在横断面模块生成防护立面图的横断面线，并显示横断面的边坡坡率，方便手工确定防护类型。(5)在平纵设计时，可根据防护立面图检査路线的平纵是否合理，可对控制段落的高填深挖进行监控，而不必去一个个断面看。(6)为排水数量等程序提供中间资料，如填挖交界桩号等。(7)可为绘制总体图加密横断面线，生成的总体图会更好看，修改量会更少。
