某路基防护工程施工方案

某路基防护工程施工方案

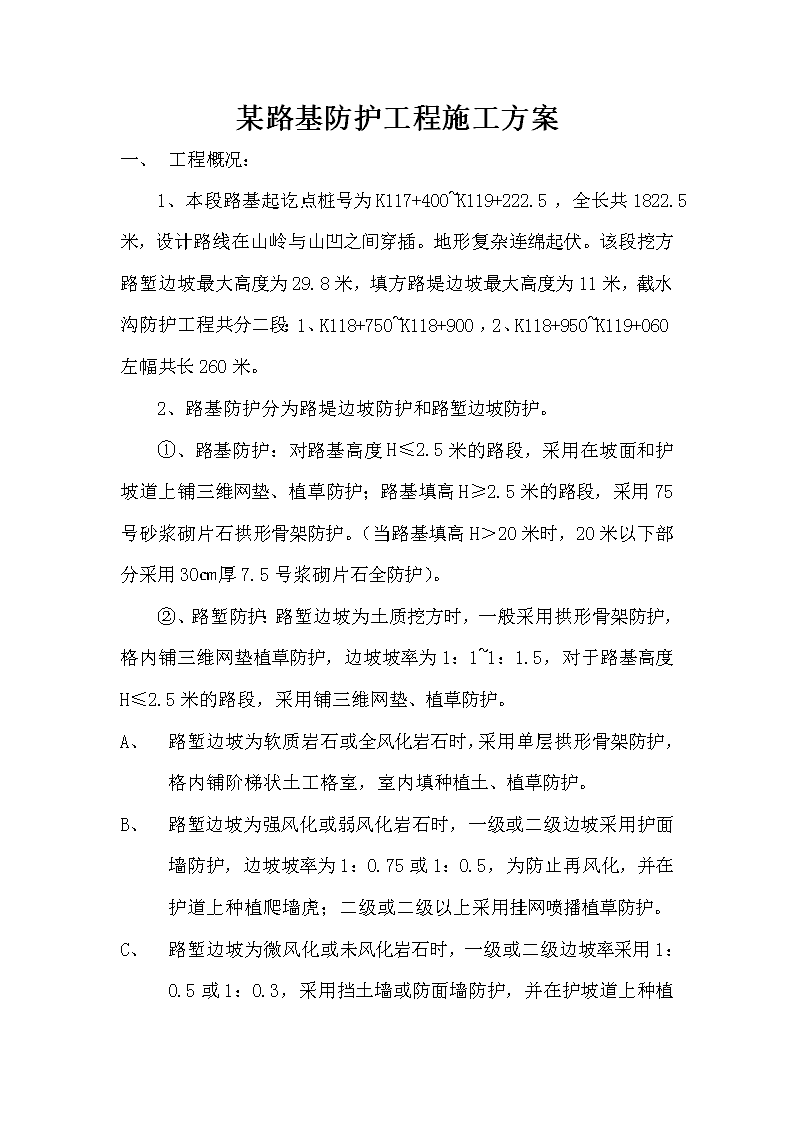

某路基防护工程施工方案一、工程概况：1、本段路基起讫点桩号为K117+400~K119+222.5，全长共1822.5米，设计路线在山岭与山凹之间穿插。地形复杂连绵起伏。该段挖方路堑边坡最大高度为29.8米，填方路堤边坡最大高度为11米，截水沟防护工程共分二段：1、K118+750~K118+900，2、K118+950~K119+060左幅共长260米。2、路基防护分为路堤边坡防护和路堑边坡防护。①、路基防护：对路基高度H≤2.5米的路段，采用在坡面和护坡道上铺三维网垫、植草防护；路基填高H≥2.5米的路段，采用75号砂浆砌片石拱形骨架防护。（当路基填高H＞20米时，20米以下部分采用30㎝厚7.5号浆砌片石全防护）。②、路堑防护：路堑边坡为土质挖方时，一般采用拱形骨架防护，格内铺三维网垫植草防护，边坡坡率为1：1~1：1.5，对于路基高度H≤2.5米的路段，采用铺三维网垫、植草防护。A、路堑边坡为软质岩石或全风化岩石时，采用单层拱形骨架防护，格内铺阶梯状土工格室，室内填种植土、植草防护。B、路堑边坡为强风化或弱风化岩石时，一级或二级边坡采用护面墙防护，边坡坡率为1：0.75或1：0.5，为防止再风化，并在护道上种植爬墙虎；二级或二级以上采用挂网喷播植草防护。C、 路堑边坡为微风化或未风化岩石时，一级或二级边坡率采用1：0.5或1：0.3，采用挡土墙或防面墙防护，并在护坡道上种植爬墙虎；二级或二级以上采用挂网喷播植草防护。③、高填土路堤防护：当路基行至山体半坡上时，路基坡脚将落至冲沟底，这样要大量征地，而且坡脚容易被冲刷，坡脚亦不稳定，采用平肩衡重式挡土墙形式等防护。3、路基排水：①、边沟：土质挖方边沟采用倒梯形，边沟深1米，低宽1米，边坡1：1，石质挖方边沟采用矩形边沟，边沟深1米，沟宽1米；均按设计采用7.5号浆砌片石铺砌。②、水沟：填方路基采用倒梯形断面，排水沟深1米，底宽1米。内侧边坡1：1.5，外侧坡度1：1，按设计采用7.5号浆砌片石铺砌。③、截水沟：在路堑边坡顶5米以外设置山坡截水沟，山坡截水沟采用倒梯形断面，沟深0.6米，底宽0.6米，内侧边破：1：1，外侧坡度1：1。按设计采用7.5号浆砌片石铺砌。④、边沟、截水沟与排水沟，冲沟连接处，纵坡陡于1：5时应设急流槽或跌水。一、施工准备工作：1、开工前，通过现场调查，绘制施工现场平面布置图，做到材料堆放整齐，机械设备安放有序。2、临时房屋、道路已经解决，水、电供应已协调好。3、施工材料、机械设备都已进场。现场施工人员已经配备齐全。4、片石、水泥、中粗砂等原材料、经试验室检测已合格。 5、测量、放线工作已经完成。一、施工方法：1、截水沟开挖前、由测量组先进行放样，测量出高程、按照不小于0.5%的坡度，计算出沟底的高程，用机械或人工开挖，开挖过程中现场有技术员和施工员在场指挥，如机械开挖沟底留15㎝厚，由人工清理，严禁超挖。2、沟槽开挖成型后，先自检合格后，然后报项目质检工程师及监理工程师，并经检查认可后，才能进行下道工序。3、砌筑材料（砂、片石、水泥）经过试验室及试验监理工程师认可，片石强度不小于30mpa，砂必须过筛。4、砂浆采用拌合机拌合，严禁人工拌合。每盘的材料过磅，严格按试验室提供的配合比施工。5、砂浆采用三轮车运输，随拌随用，运至现场后卸在准备好的铁皮上，人工重新拌合一遍防止离析。拌合好的砂浆在一个小时内用完，以免超过终凝时间影响砂浆的强度。6、沟底及两侧坡面的砂砾石铺筑厚度不小于10㎝，粒径不小于5㎝，做到填筑密实。7、截水沟砌筑用7.5#水泥砂浆，选择片石厚度不小于15㎝，不大于70㎝。石与石之间要有砂浆围护捣实，表面灰缝不小于2㎝。上部预留2~3㎝缝隙。用10#水泥砂浆钩筑凹缝（1.5~2）㎝宽。做到砌石表面平整，直线顺直，外型美观。 8、每段砌筑工程完成后，对表面进行覆盖，6~8小时后进行洒水养护5~7天。9、截水沟外侧按图纸设计要求，做挡水埝。挡水埝内侧边坡为1：1.5，外侧为1：1。分层填筑夯实。四、加强工程质量管理措施：1、建立健全质量保证体系。每一施工队配专职质检员一名，随时抽查工程质量。2、严把原材料质量关，对不合格材料一律不准进场。3、严格按照《公路桥涵施工技术规范》和施工图纸施工，每道工序完成，经自检合格后，报监理工程师检查验收。合格后才能进行下一道工序施工，对发现存在的问题及时采取补救措施。d、加强对试验工作的管理，及时为施工提供可靠急需的数据资料，指导施工，确保工程质量。e、及时整理、完善施工资料，记好施工日志，建立技术档案，保存好各类施工原始资料。五、安全生产、文明施工：1、建立健全项目经理领导下的金字塔式的安全保证体系，加强对安全的组织领导，发挥各级安全员的作用，确保防护工程安全施工。2、广泛开展安全教育活动，提高施工人员安全意识，做到人人讲安全，事事讲安全，不安全不生产，要生产必须安全。 3、建立健全安全生产责任制，做到分级负责，事事有人管，把安全生产方针贯彻到日常生产的各个环节中，把安全生产和工程质量、进度统一起来。在保证安全、质量的前提，加快施工进度，确保施工进度计划的完成。4、为了及时发现和消除不安全因素，应加强经常性的安全检查。5、认真贯彻执行国务院发布的《工人职员伤亡事故报告规程》，发生事故后，应及时组织实地调查，找出事故原因，掌握事故的发生规律，采取预防措施。6、严格执行国家《环境法》和当地有关行政法规。加强环保意识，对施工中产生的建筑垃圾及时清理出场，做到人走料净，严禁造成环境污染。施工便道经常洒水养护，防止尘土飞扬，污染环境。 施工工艺框图返工不合格下道工序合格检查、验收沟缝护坡铺筑边沟砌筑截水沟砌筑检查验收边坡整修测量、放线
