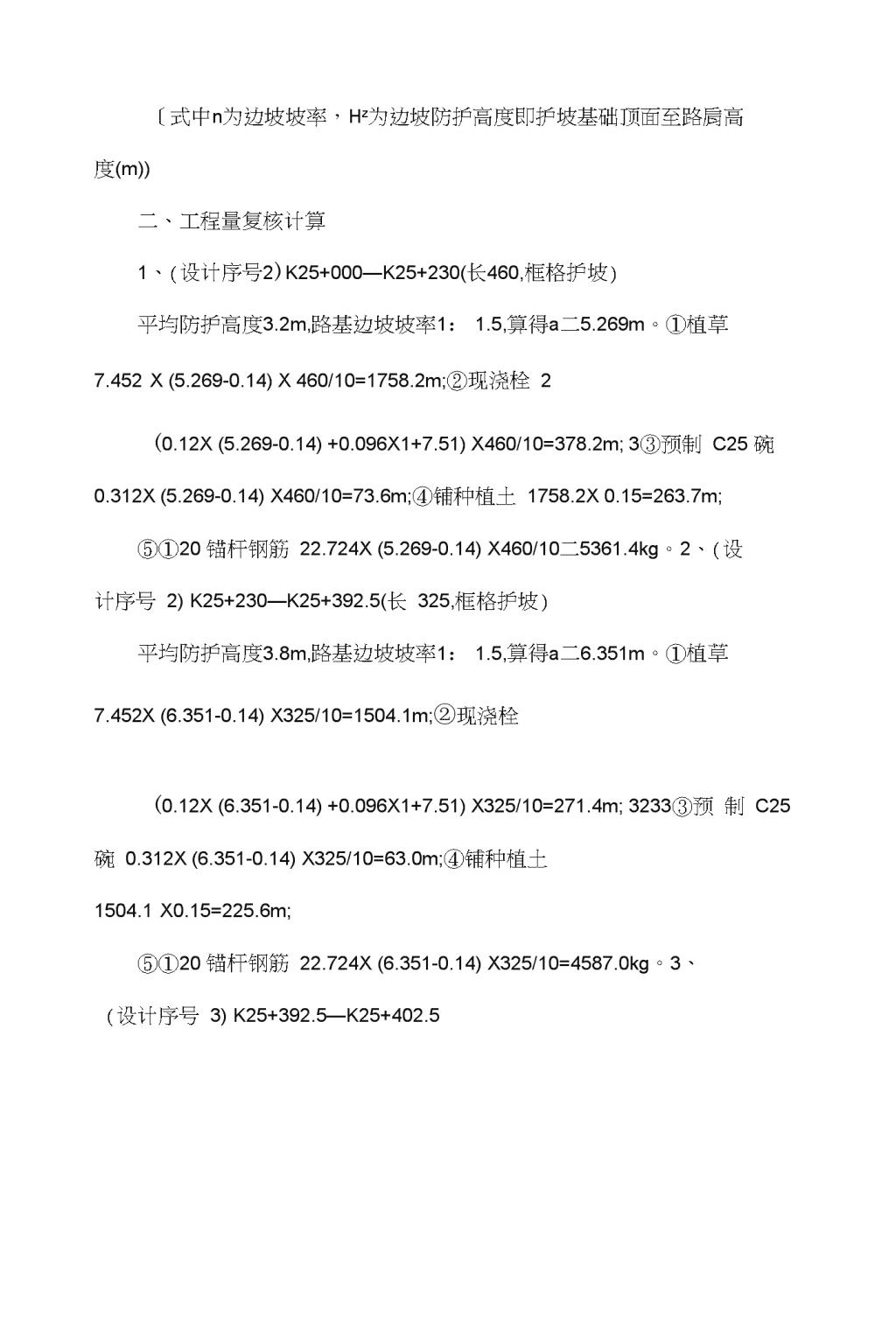

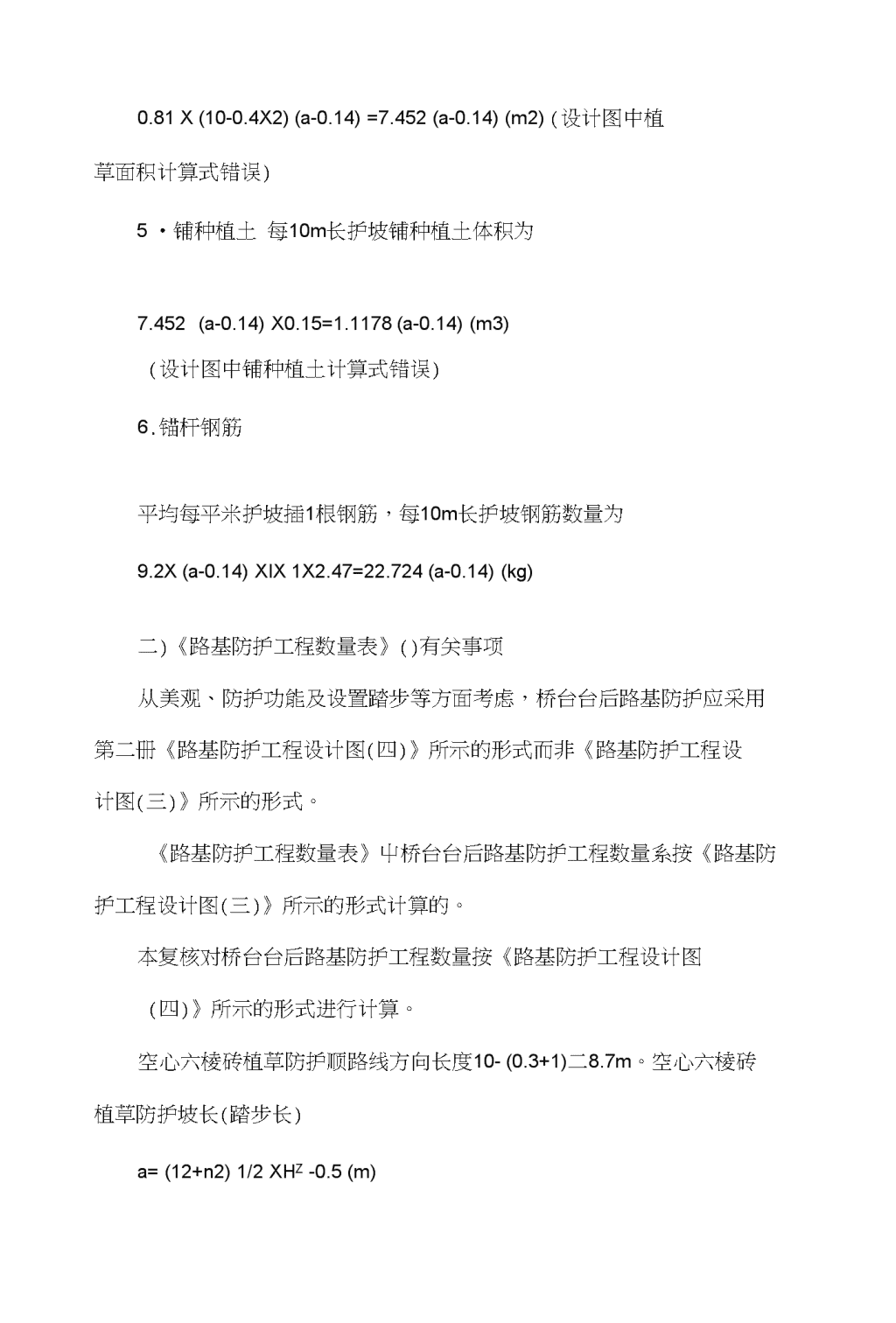

路基防护工程数量复核一、有关说明一)第二册《路基防护工程设计图(二)》中的有关事项1.a的计算式a=(12+n2)1/2H-0.5(m)(式中n为边坡坡率，H为边坡防护高度(m)〕2.预制C25瞪框格体积计算式计算10m长护坡预制框格1、2栓体积采用下列合并算式0.312(a-0.14)(m3)(式中a表示的意义见前)3•现浇C25碗计算现浇肋柱、防滑平台、基础、护脚、加强带及护肩C25栓数量采用下列合并算式0.12(a-0.14)+0.096N+7.51(m3)(式中a表示的意义见前，N为防滑平台数量)4植草据设计图单位平米护坡植草面积为(1-0.1)(1-0.1)=0.81m2,每10m长护坡植草血积应为 0.81X(10-0.4X2)(a-0.14)=7.452(a-0.14)(m2)(设计图中植草面积计算式错误)5•铺种植土每10m长护坡铺种植土体积为7.452(a-0.14)X0.15=1.1178(a-0.14)(m3)(设计图中铺种植土计算式错误)6.锚杆钢筋平均每平米护坡插1根钢筋，每10m长护坡钢筋数量为9.2X(a-0.14)XIX1X2.47=22.724(a-0.14)(kg)二)《路基防护工程数量表》()有关事项从美观、防护功能及设置踏步等方面考虑，桥台台后路基防护应采用第二册《路基防护工程设计图(四)》所示的形式而非《路基防护工程设计图(三)》所示的形式。《路基防护工程数量表》屮桥台台后路基防护工程数量系按《路基防护工程设计图(三)》所示的形式计算的。本复核对桥台台后路基防护工程数量按《路基防护工程设计图(四)》所示的形式进行计算。空心六棱砖植草防护顺路线方向长度10-(0.3+1)二8.7m。空心六棱砖植草防护坡长(踏步长)a=(12+n2)1/2XHZ-0.5(m) 〔式中n为边坡坡率，Hz为边坡防护高度即护坡基础顶面至路肩高度(m))二、工程量复核计算1、(设计序号2)K25+000—K25+230(长460,框格护坡)平均防护高度3.2m,路基边坡坡率1：1.5,算得a二5.269m。①植草7.452X(5.269-0.14)X460/10=1758.2m;②现浇栓2(0.12X(5.269-0.14)+0.096X1+7.51)X460/10=378.2m;3③预制C25碗0.312X(5.269-0.14)X460/10=73.6m;④铺种植土1758.2X0.15=263.7m;⑤①20锚杆钢筋22.724X(5.269-0.14)X460/10二5361.4kg。2、(设计序号2)K25+230—K25+392.5(长325,框格护坡)平均防护高度3.8m,路基边坡坡率1：1.5,算得a二6.351m。①植草7.452X(6.351-0.14)X325/10=1504.1m;②现浇栓(0.12X(6.351-0.14)+0.096X1+7.51)X325/10=271.4m;3233③预制C25碗0.312X(6.351-0.14)X325/10=63.0m;④铺种植土1504.1X0.15=225.6m;⑤①20锚杆钢筋22.724X(6.351-0.14)X325/10=4587.0kg。3、(设计序号3)K25+392.5—K25+402.5 (两侧长20,空心六棱砖植草防护)此段路基实为海东中桥0号桥台台后路基，其边坡防护工程量计算按照《路基防护工程设计图(四)》进行。空心六棱砖植草防护坡长a二(12+1.52)1/2X4.3-0.5=7.252mo①M10浆砌片石0.875X10X2=17.5m；②植草0.591X8.7X7.252X2=74.6m；③现浇C25碇肋柱、踏步(0.045+0.453)X7.252X2=7.2m；④预制C25碗六棱转0.0614X8.7X7.252X2=7.7m:⑤开挖土方332333(0.0614X8.7X7.252+0.045X7.252+0.875X10+0.085X10+0.453X7.252)X2=34.2m；3⑥砂砾垫层0.085X10X2=1.7m；⑦铺种植土74.6X0.15=11.2rrio4.(设计序号4)K25+487.5-K25+497.533(两侧长20,空心六棱砖植草防护)此段路基实为海东屮桥4号桥台台后路基，其边坡防护工程量计算按照《路基防护工程设计图(四)》进行。空心六棱砖植草防护坡长a二(12+1.52)1/2X5.3-0.5=9.055mo①M10浆砌片石0.875X10X2=17.5m；②植草0.591X8.7X9.055X2=93.1m； ②现浇C25磴肋柱、踏步(0.045+0.453)X9.055X2=9.0m；④预制C25碗六棱转0.0614X8.7X9.055X2二9.7m；⑤开挖土方(0.0614X8.7X9.055+0.045X9.055+0.875X10+0.085X10+0.453X9.055)X2=37.9m；33323⑥砂砾垫层0.085X10X2=1.7m；⑦铺种植土93.1X0.15=14.0mo5、(设计序号5)K25+497.5—K26+010(长1025,框格护坡)平均防护高度3・8m,路基边坡坡率1.5,算得a=6.351mo①植草7.452X(6.351-0.14)X1025/10二4743.8m;②现浇巾仝233(0.12X(6.351-0.14)+0.096X1+7.51)X1025/10=856.0m;3③预制C25碗0.312X(6.351-0.14)X1025/10=198.6m;④铺种植土4743.8X0.15=711.6m;⑤①20锚杆钢筋22.724X(6.351-0.14)X1025/10=14466.7kg。6、(设计序号15)K27+850—K28+170(长640,框格护坡)平均防护高度3.3m,路基边坡坡率1.5,算得a二5.449m。①植草7.452X(5.449-0.14)X640/10=2532.1m;②现浇ii仝(0.12X(5.449-0.14)+0.096X1+7.51)X640/10=527.6m;3233③预制C25磴0.312X(5.449-0.14)X640/10=106.0m;④铺种植土2532.1X0.15=379.8m; ⑤①20锚杆钢筋22.724X(5.449-0.14)X640/10=7721.lkg。7、(设计序号19)K28+970—K29+247.5(长555,框格护坡)平均防护高度4.1m,路基边坡坡率X1.5,算得a=6.891m0①植草7.452X(6.891-0.14)X555/10=2792.1m；②现浇碗(0.12X(6.891-0.14)+0.096X1+7.51)X555/10=467.1m;3233③预制C25磴0.312X(6.891-0.14)X555/10=116.9m;④铺种植土2792.1X0.15=418.8m;⑤①20锚杆钢筋22.724X(6.891-0.14)X555/10=8514.2kgo8.(设计序号20)K29+247.5—K29+257.5(两侧长20,空心六棱砖植草防护)33此段路基实为神华1#中桥0号桥台台后路基，其边坡防护工程量计算按照《路基防护工程设计图(四)》进行。空心六棱砖植草防护坡长a二(12+1.52)1/2X5-0.5=8.514mo①M10浆砌片石0.875X10X2=17.5m；②植草0.591X8.7X8.514X2=87.6m；③现浇C25碇肋柱、踏步(0.045+0.453)X8.514X2=8.5m；④预制C25栓六棱转0.0614X8.7X8.514X2=9.1m；⑤开挖土方(0.0614X8.7X8.514+0.045X8.514+0.875X10+0.085X10+0.453X8.514)X2=36.8m；33323⑥砂砾垫层0.085X10X2二1.7m；⑦铺种植土87.6X0.15二13.1 mo8.(设计序号21)K29+342.5—K29+352.5(两侧长20,空心六棱砖植草防护)此段路基实为神华1#中桥4号桥台台后路基，其边坡防护工程量计算按照《路基防护工程设计图(四)》进行。空心六棱砖植草防护坡长a二(12+1.52)1/2X4.5-0.5=7.612mo①M10浆砌片石0.875X10X2二17.5m；②植草0.591X8.7X7.612X2=78.3m；③现浇C25殓肋柱、踏步(0.045+0.453)X7.612X2=7.6m；④预制C25栓六棱转0.0614X8.7X7.612X2=8.1m；⑤开挖土方332333(0.0614X&7X7.612+0.045X7.612+0.875X10+0.085X10+0.453X7.612)X2=34.9m；3⑥砂砾垫层0.085X10X2=1.7m；⑦铺种植土78.3X0.15=11.7mo10、(设计序号22)K29+352.5—K29+550(长395,框格护坡)平均防护高度4.1m,路基边坡坡率X1.5,算得a=6.891m0①植草7.452X(6.891-0.14)X395/10二1987.2m; ②现浇碗(0.12X(6.891-0.14)+0.096X1+7.51)X395/10=332.4m;3233③预制C25碗0.312X(6.891-0.14)X395/10=83.2m;④铺种植土；1987.2X0.15=298.1m;⑤①20锚杆钢筋22.724X(6.891-0.14)X395/10=6059.7kgo11>(设计序号26)K30+850—K30+970(长240,框格护坡)平均防护高度3.2m,路基边坡坡率1.5,算得a=5.269mo①植草7.452X(5.269-0.14)X240/10二917.3m;②现浇碗(0.12X(5.269-0.14)+0.096X1+7.51)X240/10=197.3m;3233③预制C25磴0.312X(5.269-0.14)X240/10=38.4m;④铺种植土917.3X0.15=137.6m;⑤①20锚杆钢筋22.724X(5.269-0.14)X240/10=2797.2kgo12、(设计序号33)K33+010—K33+140(长260,框格护坡)平均防护高度3.8m,路基边坡坡率1：1.5,算得a=6.351mo33①植草7.452X(6.351-0.14)X260/10=1203.4m;②现浇妊(0.12X(6.351-0.14)+0.096X1+7.51)X260/10=217.1m;32③预制C25碗0.312X(6.351-0.14)X260/10=50.4m;④铺种植土1203.4X0.15=180.5m; ⑤①20锚杆钢筋22.724X(6.351-0.14)X260/10=3669.6kgo13>(设计序号34)K33+140—K33+150(两侧长20,空心六棱砖植草防护)此段路基实为神华2号桥0号桥台台后路基，其边坡防护工程量计算按照《路基防护工程设计图（四）》进行。 空心六棱砖植草防护坡长a二(12+1.52)1/2X4.3-0.5=7.252mo①M10浆砌片石0.875X10X2=17.5m；②植草0.591X8.7X7.252X2=74.6m；③现浇C25碇肋柱、踏步(0.045+0.453)X7.252X2=7.2m；④预制C25磴六棱转0.0614X8.7X7.252X2=7.7m；⑤开挖土方(0.0614X8.7X7.252+0.045X7.252+0.875X10+0.085X10+0.453X7.252)X2=34.2m；3332333⑥砂砾垫层0.085X10X2=1.7m；⑦铺种植土74.6X0.15=11.2m014、(设计序号35)K33+194—K33+204(两侧长20,空心六棱砖植草防护)33此段路基实为神华2号桥3号桥台台后路基，其边坡防护工程量计算按照《路基防护工程设计图(四)》进行。空心六棱砖植草防护坡长a二(12+1.52)1/2X4.2-0.5=7.072mo①M10浆砌片石0.875X10X2=17.5m；②植草0.591X8.7X7.072X2=72.7m；③现浇C25磴肋柱、踏步(0.045+0.453)X7.072X2=7.0m；④预制C25磴六棱转0.0614X8.7X7.072X2二7.6m；⑤开挖土方(0.0614X8.7X7.072+0.045X7.072+0.875X10+0.085X10+0.453X7.072)X2=33.8m；33323⑥砂砾垫层0.085X10X2=1.7m；⑦铺种植土72.7X0.15=10.9mo 15、(设计序号36)K33+204—K33+310(长212,框格护坡)平均防护高度3・5m,路基边坡坡率1.5,算得a二5.810m。①植草7.452X(5.810-0.14)X212/10=895.8m;②现浇姓(0.12X(5.810-0.14)+0.096X1+7.51)X212/10=175.7m;3233③预制C25磴0.312X(5.810-0.14)X212/10=37.5m;④铺种植土895.8X0.15=134.4m;⑤①20锚杆钢筋22.724X(5.810-0.14)X212/10=2731.5kg；16、(设计序号40)K34+050—K34+297.5(长495,框格护坡)平均防护高度4.2m,路基边坡坡率1.5,算得a=7.072mo33①植草7.452X(7.072-0.14)X495/10二2557.0m;②现浇碗(0.12X(7.072-0.14)+0.096X2+7.51)X495/10二422.4m;32(边坡设置2道抗滑平台)③预制C25轻0.312X(7.072-0.14)X495/10=107.1m;④铺种植土2557.0X0.15=383.6m;⑤①20锚杆钢筋22.724X(7.072-0.14)X495/10=7797.4kg。17、(设计序号41)K34+297.5—K34+307.5(两侧长20,空心六棱砖植草防护)此段路基实为神华3号桥0号桥台台后路基，其边坡防护工程量计算按照《路基防护工程设计图(四)》进行。空心六棱砖植草防护坡长a二(12+1.52)1/2X5.2-0.5=8.874mo① M10浆砌片石0.875X10X2二17.5m；②植草0.591X8.7X8.874X2=91.3m；③现浇C25碇肋柱、踏步(0.045+0.453)X8.874X2=8.8m；④预制C25磴六棱转0.0614X8.7X8.874X2=9.5m；⑤开挖土方(0.0614X8.7X8.874+0.045X8.874+0.875X10+0.085X10+0.453X8.874)X2=37.5m；3332333⑥砂砾垫层0.085X10X2=1.7m；⑦铺种植土91.3X0.15=13.7mo18、(设计序号42)K34+372.5—K34+382.533(两侧长20,空心六棱砖植草防护)此段路基实为神华3号桥3号桥台台后路基，其边坡防护工程量计算按照《路基防护工程设计图(四)》进行。空心六棱砖植草防护坡长a二(12+1.52)1/2X5.2-0.5=8.874mo①M10浆砌片石0.875X10X2=17.5m；②植草0.591X8.7X8.874X2=91.3m；③现浇C25碗肋柱、踏步(0.045+0.453)X8.874X2=8.8m；④预制C25栓六棱转0.0614X8.7X8.874X2=9.5m；⑤开挖土方(0.0614X8.7X8.874+0.045X8.874+0.875X10+0.085X10+0.453X8.874)X2=37.5m；33323⑥砂砾垫层0.085X10X2=1.7m；⑦铺种植土91.3X0.15=13.7m0 19、(设计序号43)K34+382.5—K34+650(长535,框格护坡)平均防护高度3.9m,路基边坡坡率1：1.5,算得a二6.531m。①植草7.452X(6.531-0.14)X535/10=2547.9m;②现浇栓(0.12X(6.531-0.14)+0.096X1+7.51)X535/10=448.0m;3233③预制C25磴0.312X(6.531-0.14)X535/10二106.7m;④铺种植土2547.9X0.15=382.2m;⑤①20锚杆钢筋22.724X(6.531-0.14)X535/20=7769.8kg。20、(设计序号46)K35+430—K35+490(长120,边坡植草防护)33平均防护高度2.7m，路基边坡坡率2(非1：1.5),植草面积为2?22x2.7xl20=724.5m221、(设计序号47)K35+490—K35+650(长320,框格护坡)平均防护高度3.4m，路基边坡坡率1：2,算得a=7.103mo①植草7.452X(7.103-0.14)X320/10=1660.3m;②现浇確(0.12X(7.103-0.14)+0.096X1+7.51)X320/10=270.1m;32③预制C25栓0.312X(7.103-0.14)X320/10=69.5m;④铺种植土1660.3X0.15=249.0m;⑤①20锚杆钢筋22.724X(7.103-0.14)X320/10二5063.3kg。22、(设计序号48)K35+650—K35+750(长200,边坡植草防护)平均防护高度2.45m，路基边坡坡率2(非1:1.5),植草面积为2?22x2.45x200=1095.7m233 23、(设计序号58)K38+470—K38+590(长240,框格护坡)平均防护高度3.6m，路基边坡坡率1：2,算得a二7.550m。①植草7.452X(7.550-0.14)X240/10二1325.2m;②现浇碗(0.12X(7.550-0.14)+0.096X1+7.51)X240/10=203.9m;32③预制C25碗0.312X(7.550-0.14)X240/10=55.5m;④铺种植土1325.2X0.15=198.8m;33⑤①20锚杆钢筋22.724X(7.550-0.14)X240/10二4041.2kg。24>(设计序号60)K38+670—K38+990(长640,框格护坡)平均防护高度3.6m,路基边坡坡率1：2,算得a=7.550mo①植草7.452X(7.550-0.14)X640/10二3534.0m;②现浇栓(0.12X(7.550-0.14)+0.096X1+7.51)X640/10=543.7m;32③预制C25碗0.312X(7.550-0.14)X640/10=148.0m;④铺种植土3534.0x0.15=530.1m;⑤①20锚杆钢筋22.724X(7.550-0.14)X640/10二10776.6kg。25、(设计序号62)K39+390—K39+510(长240,框格护坡)平均防护高度3.6m，路基边坡坡率1：2,算得a=7.550mo①植草7.452X(7.550-0.14)X240/10二1325.2m;②现浇ii仝(0.12X(7.550-0.14)+0.096X1+7.51)X240/10二203.9m;3233③预制C25 栓0.312X(7.550-0.14)X240/10二55.5m;④铺种植土1325.2X0.15=198.8m;⑤①20锚杆钢筋22.724X(7.550-0.14)X240/10=4041.2kgo26、(设计序号64)K39+550—K39+650(右侧长100,边坡植草防护)平均防护高度0.9m,路基边坡坡率43(非1:2),植草面积为2?32x0.9xl00=284.6m23327、(设计序号69)K39+962—K39+972(两侧长20,空心六棱砖植草防护)此段路基实为K394-981小桥0号桥台台后路基，其边坡防护工程量计算按照《路基防护工程设计图(四)》进行。K39+981小桥处路基边坡坡率为l:2o空心六棱砖植草防护坡长a二(12+22)1/2X2.5-0.5=5.09mo①M10浆砌片石0.875X10X2二17.5m；②植草0.591X8.7X5.09X2=52.3m；③现浇C25轻肋柱、踏步(0.045+0.453)X5.09X2=5.1m；④预制C25碗六棱转0.0614X8.7X5.09X2二5.4m；⑤开挖土方(0.0614X8.7X5.09+0.045X5.09+0.875X10+0.085X10+0.453X5.09)X2=29.7m；33323 ⑥砂砾垫层0.085X10X2=1.7m；⑦铺种植土52.3X0.15=7.8mo2&(设计序号70)K39+990—K40+000(两侧长20,空心六棱砖植草防护)此段路基实为K39+981小桥1号桥台台后路基，其边坡防护工程量计算按照《路基防护工程设计图(四)》进行。K39+981小桥处路基边坡坡率为1:2。空心六棱砖植草防护坡长a二(12+22)1/2X3-0.5=6.208mo①M10浆砌片石0.875X10X2=17.5m；②植草0.591X8.7X6.208X2=63.8m；2333③现浇C25磴肋柱、踏步(0.045+0.453)X6.208X2=6.2m；④预 (0.0614X8.7X6.208+0.045X6.208+0.875X10+0.085X10+0.453X6.208)X2=32.0m；333⑥砂砾垫层0.085X10X2=1.7m；⑦铺种植土63.8X0.15=9.6mo29、(设计序号72)K40+190—K40+450(长520,框格护坡)平均防护高度3.3m，路基边坡坡率1：2,算得a=6.879m0①植草7.452X(6.879-0.14)X520/10=2611.4m;②现浇碗(0.12X(6.879-0.14)+0.096X1+7.51)X520/10=437.6m;3233③预制C25栓0.312X(6.879-0.14)X520/10=109.3m;④铺种植土2611.4X0.15=391.7m;⑤①20锚杆钢筋22.724X(6.879-0.14)X520/10=7963.lkgo 路皋防护工程设计、复核工程数量对照表
