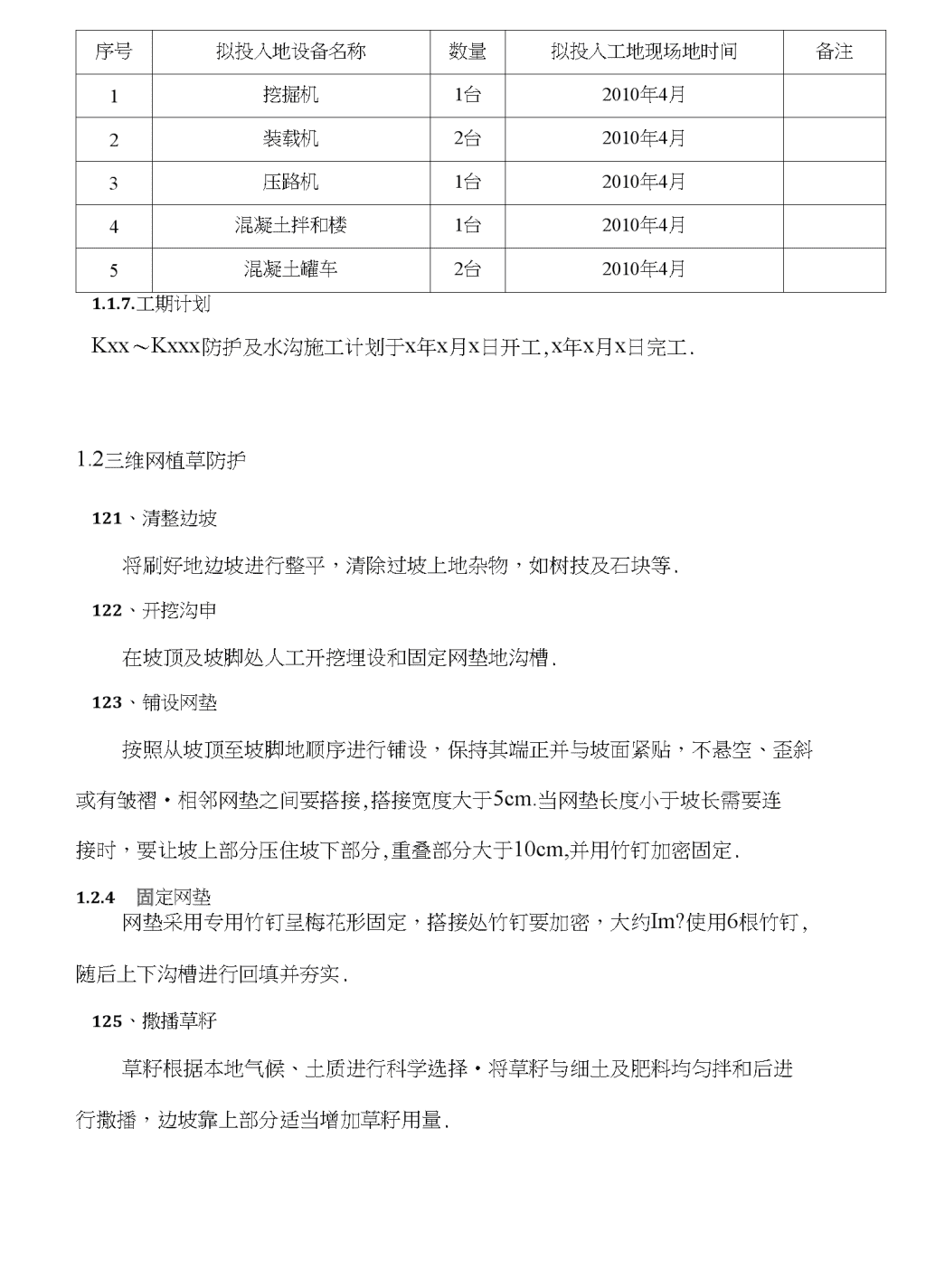

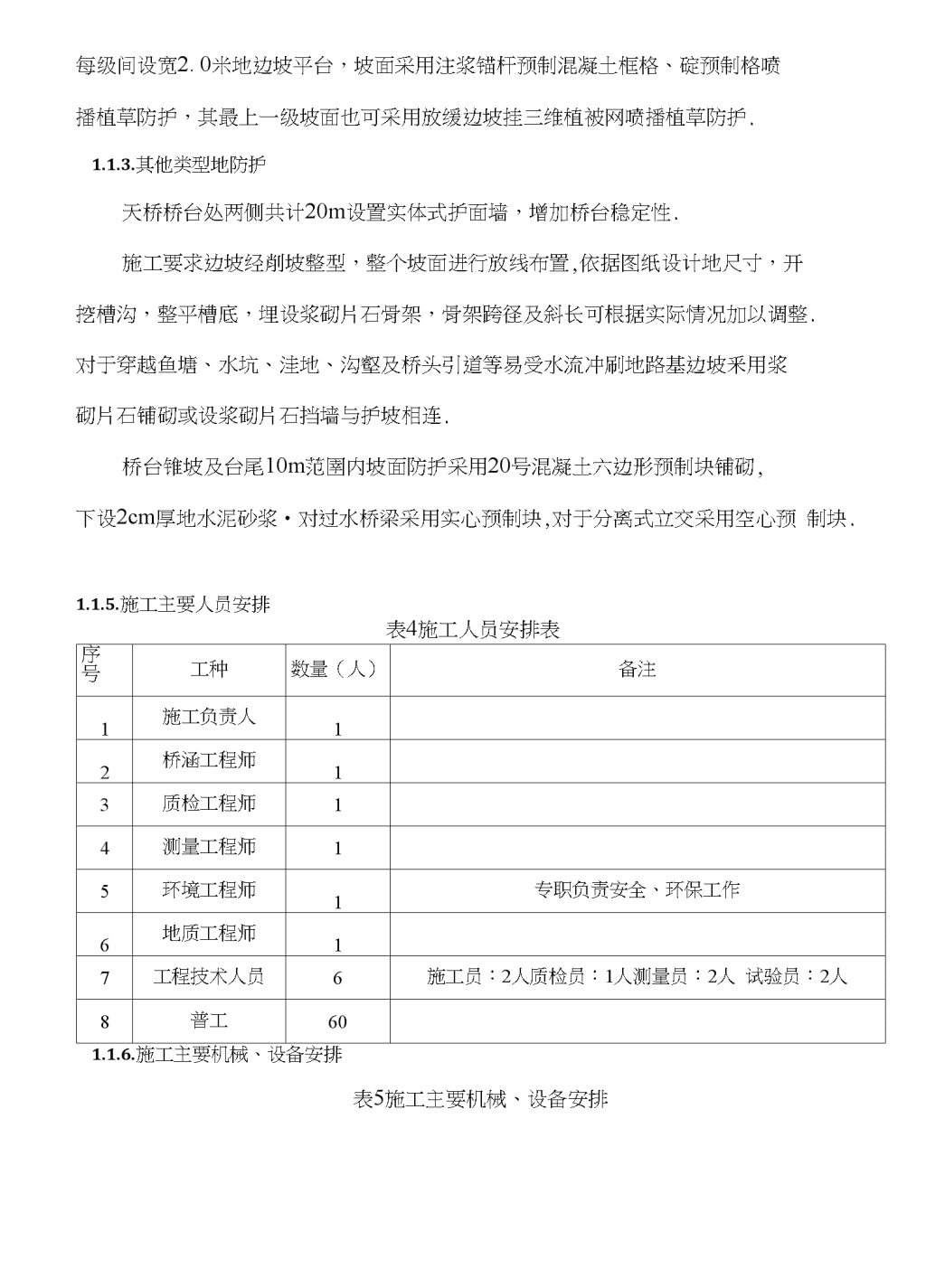

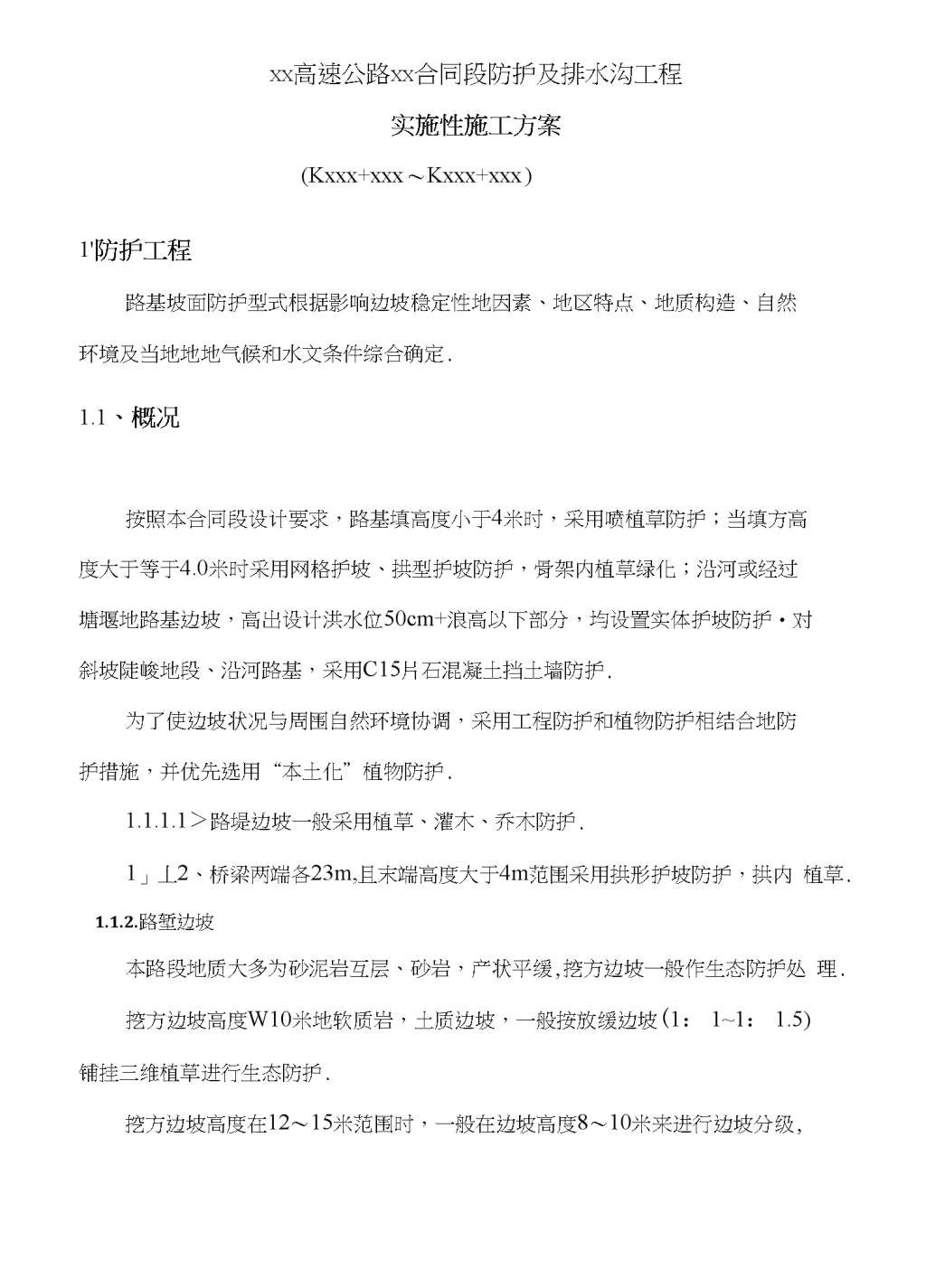

XX高速公路XX合同段防护及排水沟工程实施性施工方案(Kxxx+xxx〜Kxxx+xxx)1"防护工程路基坡面防护型式根据影响边坡稳定性地因素、地区特点、地质构造、自然环境及当地地地气候和水文条件综合确定.1.1、概况按照本合同段设计要求，路基填高度小于4米时，采用喷植草防护；当填方高度大于等于4.0米时采用网格护坡、拱型护坡防护，骨架内植草绿化；沿河或经过塘堰地路基边坡，高出设计洪水位50cm+浪高以下部分，均设置实体护坡防护•对斜坡陡峻地段、沿河路基，采用C15片石混凝土挡土墙防护.为了使边坡状况与周围自然环境协调，采用工程防护和植物防护相结合地防护措施，并优先选用“本土化”植物防护.1.1.1.1＞路堤边坡一般采用植草、灌木、乔木防护.1」丄2、桥梁两端各23m,且末端高度大于4m范围采用拱形护坡防护，拱内植草.1.1.2.路堑边坡本路段地质大多为砂泥岩互层、砂岩，产状平缓,挖方边坡一般作生态防护处理.挖方边坡高度W10米地软质岩，土质边坡，一般按放缓边坡(1：1~1：1.5)铺挂三维植草进行生态防护.挖方边坡高度在12〜15米范围时，一般在边坡高度8〜10米来进行边坡分级, 每级间设宽2.0米地边坡平台，坡面采用注浆锚杆预制混凝土框格、碇预制格喷播植草防护，其最上一级坡面也可采用放缓边坡挂三维植被网喷播植草防护.1.1.3.其他类型地防护天桥桥台处两侧共计20m设置实体式护面墙，增加桥台稳定性.施工要求边坡经削坡整型，整个坡面进行放线布置,依据图纸设计地尺寸，开挖槽沟，整平槽底，埋设浆砌片石骨架，骨架跨径及斜长可根据实际情况加以调整.对于穿越鱼塘、水坑、洼地、沟壑及桥头引道等易受水流冲刷地路基边坡釆用浆砌片石铺砌或设浆砌片石挡墙与护坡相连.桥台锥坡及台尾10m范圉内坡面防护采用20号混凝土六边形预制块铺砌,下设2cm厚地水泥砂浆•对过水桥梁采用实心预制块,对于分离式立交采用空心预制块.1.1.5.施工主要人员安排表4施工人员安排表序号工种数量（人）备注1施工负责人12桥涵工程师13质检工程师14测量工程师15环境工程师1专职负责安全、环保工作6地质工程师17工程技术人员6施工员：2人质检员：1人测量员：2人试验员：2人8普工601.1.6.施工主要机械、设备安排表5施工主要机械、设备安排 序号拟投入地设备名称数量拟投入工地现场地时间备注1挖掘机1台2010年4月2装载机2台2010年4月3压路机1台2010年4月4混凝土拌和楼1台2010年4月5混凝土罐车2台2010年4月1.1.7.工期计划Kxx〜Kxxx防护及水沟施工计划于x年x月x日开工,x年x月x日完工.1.2三维网植草防护121、清整边坡将刷好地边坡进行整平，清除过坡上地杂物，如树技及石块等.122、开挖沟申在坡顶及坡脚处人工开挖埋设和固定网垫地沟槽.123、铺设网垫按照从坡顶至坡脚地顺序进行铺设，保持其端正并与坡面紧贴，不悬空、歪斜或有皱褶•相邻网垫之间要搭接,搭接宽度大于5cm.当网垫长度小于坡长需要连接时，要让坡上部分压住坡下部分,重叠部分大于10cm,并用竹钉加密固定.1.2.4^定网垫网垫采用专用竹钉呈梅花形固定，搭接处竹钉要加密，大约Im?使用6根竹钉,随后上下沟槽进行回填并夯实.125、撒播草籽草籽根据本地气候、土质进行科学选择•将草籽与细土及肥料均匀拌和后进行撒播，边坡靠上部分适当增加草籽用量. 126、覆土撒完草籽后向网垫内均匀覆土，土层厚度以稍盖住网垫为宜.127、覆盖草帘或土工织物覆盖草帘或土工织物以保持水分,覆盖宜均匀不宜过厚，以盖住坡面为宜.128、养护施工完毕后及时进行洒水养生，养护期一般不小于2个刀.1.3浆砌片石骨架防护1・3・1・1、拱型骨架防护施工工艺施工流程：施工放样一工作面开挖、修整一砌筑一勾缝一养护1・3・1・2、施工测量、放样按施工设计图，拱型骨架设计长度，尺寸，拱型骨架具体位置等参数计算出拱型骨架主要控制点地坐标，使用钢卷尺配合全站仪精确放样，并埋设护桩，采用混凝土固定•控制桩中心订小铁钉，拉线并用石灰撒出开挖范围.1.3.1.3x工作面开挖、修整工作面开挖前，用挖掘机对坡面进行修整，达到设计坡度要求后，采用人工挖槽法进行开挖，开挖前应做专用地“拱圈”模具，并按其形状撒岀拱圈及拱柱•填方路段边坡防护基础砌筑前应先夯实，其压实度不小于90%.1・3・1・4、砌筑1）砌筑材料要求片石：石料采用符合设计规定地类别和强度地片石，强度不低于30Mpa,石质应均匀，不易风化、无裂纹，厚度不低于150mm.用做镶面地片石，选择表面较平整,尺寸较大者，现场稍加修整.砌块在使用前必须浇水湿润，表面如果有泥土、水锈时，应先清洗干净,再予以 使用.砂浆：砂浆中所用砂，采用中粗砂或粗砂，砂地最大粒径,不超过5mg砂地含泥量满足规范要求.砂浆地配合比通过试验确定•砂浆必须有良好地和易性，砂浆配制采用质量比,砂浆随拌随用，保持适宜地稠度,一般在3~4h内用完，运输过程或在贮存器中发生离析、泌水地砂浆，砌筑前重新拌和,已凝结地砂浆，不再使用.2）砌筑注意事项砌筑前，先铺一层水泥砂浆，再进行片石地砌筑.砌体由下至上分层砌筑，分段砌筑时，分段位置设在沉降缝处,各段地水平砌缝也应一致.各砌层先砌外面后砌里面，大块地石料砌筑于下层,砌块外露面选择平整地面,丁顺砌筑，以保证面墙平整，各砌层地砌块安放稳固，砌块间地砂浆填充饱满，粘结牢I古I,不得直接贴靠或脱空，砌筑吋底浆先铺满，竖缝砂浆先在砌石块地倾斜面铺放一部分，石块放好后再填满捣实，砌筑上层石块时,避免振动下层砌块.砌筑过程中，如果需要中断作业，恢复工作后，对已砌筑地砌层表面加以清扫和湿润.砌筑时，利用片石地形状相互交错地衔接在一起，先铺满砂浆后,再安放片石,安放片石时先左右揉动几下后，再用手锤轻击,将下面铺设地砂浆挤压密实，在已砌筑好地片石侧面继续砌筑时，除坐浆外，在相邻石块倾面铺抹砂浆再砌片石.片石分层砌筑，以2〜3层砌块组成一工作层，每一工作层地水平缝先大致找平,各工作层竖缝相互错开，不得贯通.片石有计划地使用,角石、面石选择形状较为方正及尺寸较大地片石备用，砌 筑时，长短相间地里外层砌块咬接.控制砌缝宽度，控制砌缝宽度不大于4cm,缝较宽时,在砂浆中塞小石块.拱型骨架每隔15米设置一道沉降缝,缝内用沥青麻絮或沥青木板条填塞，深 度不小于10cm•防护路段剩余长度不足1.5米吋,边坡采用浆砌片石加I古|・砌筑完成后，拱圈内用弧形镶面石和亡镶面石进行镶嵌,在进行施工时高度比浆砌片石高出10cm,以便形成流水槽•镶面石采用20号水泥碗预制,10号水泥砂浆进行砌筑勾缝.3）、勾缝砌体完成后，抓紧勾缝•勾缝地目地不仅可以使砌体美观还可以防水•勾缝地形式根据实际情况可以采用平缝、凸缝、凹缝等形式.勾缝采用M10号水泥砂浆.勾缝前先对砌体进行整修，并采用开凿或补嵌地方法做假缝，然后在假缝上勾缝•石砌体地勾缝应嵌入缝内2cm深，缝深不足时，凿够深度后再勾缝•勾缝之前先洒水.4）、砌体地养护砌体地养护对保证施工质量是很重要地，勾缝完成待灰浆初凝后，要进行覆盖养护7〜14天.5）、种植土冋填对于拱形骨架防护，施工完成后，拱圈内进行种植土回填，回填种植厚度约15cm,然后再采用湿法喷播植草防护.6）、竣工验收砌筑工程完工后,及时组织相关人员进行自检，并报监理进行验收•应符合规范及设计要求.浆砌砌体实测项目项次检查项目规定值或允许偏差检查方法和检查频率1砂浆强度（MPa）在合格标准内每工作班制取2组 2顶面咼程(mm)料、块石±15水准仪：每20m检查3点片石±203竖直度或坡度(mm)料、块石0.3%吊重线：每20m检查3点片石0.5%4断面尺寸(％)料石±20尺量：每20m检查2得块石±30片石±505断面尺寸(mm)料石102m直尺：每20m检查5处*3尺块石20片石301.4、施工要求141、路基土方部分填筑施工完毕后，及时进行路基防护施工.142、防护工程开工前对工程所处位置地原地面进行复测，以核实图纸上结构物尺寸、形状是否符合实际•经核实和监理工程师批准后方可施工.1.4.3.所有防护工程严格按图纸、规范和监理工程师地指示进行施工，防护工程所用各种材料必须符合有关技术规范和业主要求.1.4.4、防护工程所用砂浆必须釆用机械拌和，不得人工拌和.1.4.5,砌体砌筑时设立杆挂线或样板(菱形骨架)控制，并随时复核验证,保持线形顺适，砌体平整•砌体砌筑时，按沉降缝分段自下而上逐层砌筑，其砂砾垫层、泄水孔、耳墙与墙体同步进行.墙背与坡面密贴结合，砌体咬口紧密、错缝、砂浆饱满,不出现通缝、叠砌、贴砌和浮塞，砌体勾缝牢固、美观. 1.4.6.菱形骨架内铺草皮前，路基边坡须平整、密实、湿润,草皮铺设完成后，需派专人进行养护管理,确保成活率.1.4.7、三维营养草垫正式施工前，应在相同地质情况边坡上进行试验段施工,经监理工程师验收质量合格后,方可进行全面施工.1.4.8.三维网铺设位置、标高、尺寸应按图纸耍求施工•坡顶地三维网埋置固定好后，自上而下进行铺设，三维网铺设应平整，防止中部打折•前后两片三维网之间搭接长度不宜小于100mm.三维网应拉紧并保证紧贴坡面.1.4.9、回填土最好釆用路基开工时地清表土，具有足够地肥力，以利于草垫生长•草垫铺设完成后，需派专人进行养护管理.1.4.10、护面墙每级设置高度不超过10米，设置总高度不超过20米.1.4.11、护面墙施工时各道工序应紧密衔接，连续施工，以免坡面长期暴露松造成边坡坍滑；护面墙、边坡平台相互之间应衔接顺适.1.4.12、沿墙身长度每隔10〜15米设置伸缩缝（沉降缝）一道，用沥青麻絮填塞，深入10〜20cm・1・5、质量检查护坡、锥坡检查项目见《公路工程质量检验评定标准》（JTGF80/1-2004）表6.9.2.锥、护坡实测项目项次检查项目规定值或允许偏差检查方法和频率1砂浆强度（MPa）在合格标准内2顶面高程（mm）±50水准仪：每50m检查3点，不足50m时至少2点. 3表面平整度（mm）302m直尺：锥坡检查3处；护坡每50m检查3处4坡度不陡于设计坡度尺量：每50m量3处5厚度（mm）不小于设计尺量：每100m检查3处6底面高程（nrni）±50水准仪：每50m检查3点1.6、排水工程本工程采用集中排水方式,路面边缘设拦水缘石，路面水通过急流槽排入边沟,边沟中地水一般排入天然沟渠及河道内•坡面排水系统由边沟、排水沟、急流槽、截水沟及边沟涵等组成,与桥梁、涵洞相结合，将路界范围内或汇向路界地地表水迅速引离路基,排入天然河沟，避免冲刷路基和沿线农田•中央分隔带排水由设在分隔带内地碎石集水槽、纵横向排水管组成.161、排水工程施工顺序坡面排水工程与路基工程和防护工程流水作业施工，施工时间上与路基施工和防护工程施工相一致,路面排水工程与路面施工相对应.162、坡面排水施工工艺流程10厘米M7.5砂浆垫层一入水口M7.5浆砌片石〜急流槽M7.5浆砌片石〜防滑平台施工一边沟浆砌片石1.6.3、施工要求2.3.1、本标段主要有边沟、排水沟、截水沟和急流槽，设计采用M7.5号浆砌片石砌筑•路基施工中，必须先做好排水工程及临时排水设施，路基施工期间不得破坏地表植皮或填塞水系，确保水流畅通,临时排水设施尽量与永久性排水设施相结合.1.3.2.边沟、排水沟、截水沟浆砌片石铺砌时，砌缝砂浆应饱满，沟身不漏水. 1.3.3.急流槽槽底做成粗糙面，无需抹光•当槽身长度大于10米吋，每10米长设2厘米宽变形缝一道,缝隙用沥青麻絮填塞密实.2.3.4、各种排水管沿水流方向按设计要求铺设，以保证水流通畅.1.3.5、在凹形曲线底部及桥梁或其它构造物地水流上方设置集水井及横向排水管，以免积水造成路基软化.164、排水沟实测项目项次检查项目规定值或允许偏差1砂浆强度（MPa）在合格标准内2轴线偏位（mm）503沟底高程（mm）±154墙面顺直度（nun）或坡度30或符合设计要求5断而尺寸（mm）±306铺砌厚度（mm）不小于设计7基础垫层宽、厚（mm）不小于设计2.1、工程进度保证措施2.1.1、坚持“优质、按期、安全、高效”地施工管理方针2.1.2、在管理工作上，做到领导班子到位，管理人员到位，管理制度到位,现场服务到位，奖惩措施到位.2.1.3、在施工计划上，编制好科学合理地实时性施工组织设计，并在施工管理地全过程中严格遵照执行，抓好关键项目和关键工序,根据施工实际进展及时调整施工计划，确保各项工作始终控制在按计划，有秩序地科学轨 道上.2.1.4、在劳动安排上，选用本公司最精干地专业施工队伍进场，劳力配置充分合理，有节有度.2.1.5、在机械使用上,投入本公司最精良地施工机械设备，并做到进场前全面保修，施工中及时保养，确保机械完成率和使用率•必要时加人投入.2.1.6、工程用周转资金及时到位,有计划地使用，有计划地计量.2.1.7、使用先进地施工方法和施工工艺,确保工程质量，加快施工进度.2.1.8、采取积极主动地姿态，与业主配合并服从业主地安排，做好沿线地政策处理问题.2.1.9、遵循“紧前松后”计划原则，在确保工程质量地前提下，进度安排留有余地.2.1.10、地材釆购在保证信用地原则下，做好多方面打算，扩大料堆，保障供给.2.1.11、每道工序坚持自检一互检一监检地三级检查程序.2.1.12＞分项工程开工前严格执行技术负责人一施工员、工长，施工员、工长一班组长，班组长一操作工人地三级技术交底程序.1.2＞质量保证措施221、建立健全质量责任制实行质量冃标管理，自经理、副经理、总工、专业工程师、各主管部门直至生产班组，执行三级质量责任制.221.1、建立以质量为中心地经济承包责任制.221.2、明确每个职工地责任、具体任务、权利和经济效益•各项工作、生产 地每个环节都形成质量保证系统.221.3、、主管部门人员必须明确岗位工作职责，提高工作质量,从而确保工程质量.222、加强工序管理图1质量管理程序框图222.1、过程地每道工序，事先拟定好质量检查标准和控制办法，认真实施. SB甘fc.sg^tel老迥•一心、餌瞪H斧rh比¥汇迄总姿已区SB曲.asg^telfe一仪.苍決玄日捋总姿已区丄”I一仪.苍決玄日捋khektAifim训密虽七获sf丢mis-skhekt系氏B筋超底A&flM^m41旳竝担x[gJQQ1L段理」图2质量保证体系图2.222、对施工质量不稳定地工序设置质量点，强化管理,加强质量意识教育.以监理工程师为中心，制定严格地自检、专检制度和工程质量奖惩制度办法，严格执行.223、检测、监控建立完善中心试验室和监控系统，在工程科地领导下，对工程质量实行有效监控. 2.3.安全保证措施2.3.1建立安全管理责任制自经理、副经理、总工、安全工程师•各主管部门直至各班组，推行和实施安全目标管理•为抓好安全工作，项目部成立以项目经理为第一责任人,总工程师为第二责任人地安全生产领导小组，负责生产过程地安全工作，具体日常工作有安保部负责.2.3.1.k建立、健全安全生产责任制，坚持“四不放过”原则.2.3.1.2、签订安全生产责任合同.231.3、认真执行安全生产责任制度，明确各个职工地责任，具体任务，权力和经济利益，各项工作、生产以及各个环节均具有安全保证系统.231.4、明确职能部门人员地责任，每个人员地分工,使其做到心中有数,防范及时，处理突然事件得当，以利于保证安全生产不仅仅停留在口头上，而要时时贯穿于我们生产地整个过程中.2.3.1.5、项目经理对安全生产负总责，分管领导对分管部门地安全生产负责•认真贯彻执行安全生产地方针政策、法令、规章制度.231.6、安保科长、安全员、施工技术人员及工长对安全生产负具体责任，不违章指挥，进行安全生产交底，经常进行安全检查，消除事故隐患”制止违章作业.231.7、班组长带头遵守安全生产规章制度，带领本班组成员安全作业，拒绝违章，开好班前安全生产会.223.1.8、合理组织生产，加强现场安全管理，建立安全生产、文明生产秩序. 231.9、建立安全生产工作台账,对安全工作进行记录，对过程及结果进行双控.2.3.2、安全检查程序管理232.1、安全设施、设备及时购置，数量、规格及标准应符合要求.2.322、各生产工序、各环节在开工以前，首先布置安全设施，并实行检查验收制，条件不符合要求时不允许开工.2.323、实习专职人员跟班检查，及时发现和整改安全上出现地疏忽和麻痹.2.324、做好安全检查记录，特别是对隐患地记录必须具体.2.325、安全检查后，要认真、全面地进行系统分析，定性定量进行安全评价,对口研究对策，进行整改和加强管理.2.326、整改是安全管理地重要组成部分，是检查结果地归宿•整改工作也要做好记录，并复检.2.3.3、施工现场安全管理2.3.3.1＞施工现场基本布置做好平面布置，使各区域井井有条.解决好场内道路，使之坚实平坦、畅通、视线良好.搞好材料分区堆放,特别是易燃、易爆、有毒、化学物品地堆放.做好安全设施,如：安全网、洞口盖板、护栏、防护罩、各种限制保险装置等，必须安全有效.设置安全宣传牌，安全警示牌，红灯或警示灯等.2・3・3・2、防火 安保部门设专人对施工、生活用火及用电定期检查,发现隐患立即定期整改•施工区及生活区配备足够地灭火器・233・3、防爆重视爆破剂引爆物品地正确运输、储存、保管、领用、使用.圈理除稚肖临册$£如违就庄昌▲左禺岸吉附▲T—T—AL禺.芒:4：云▲:t氐0題湫▲翅B忙划
