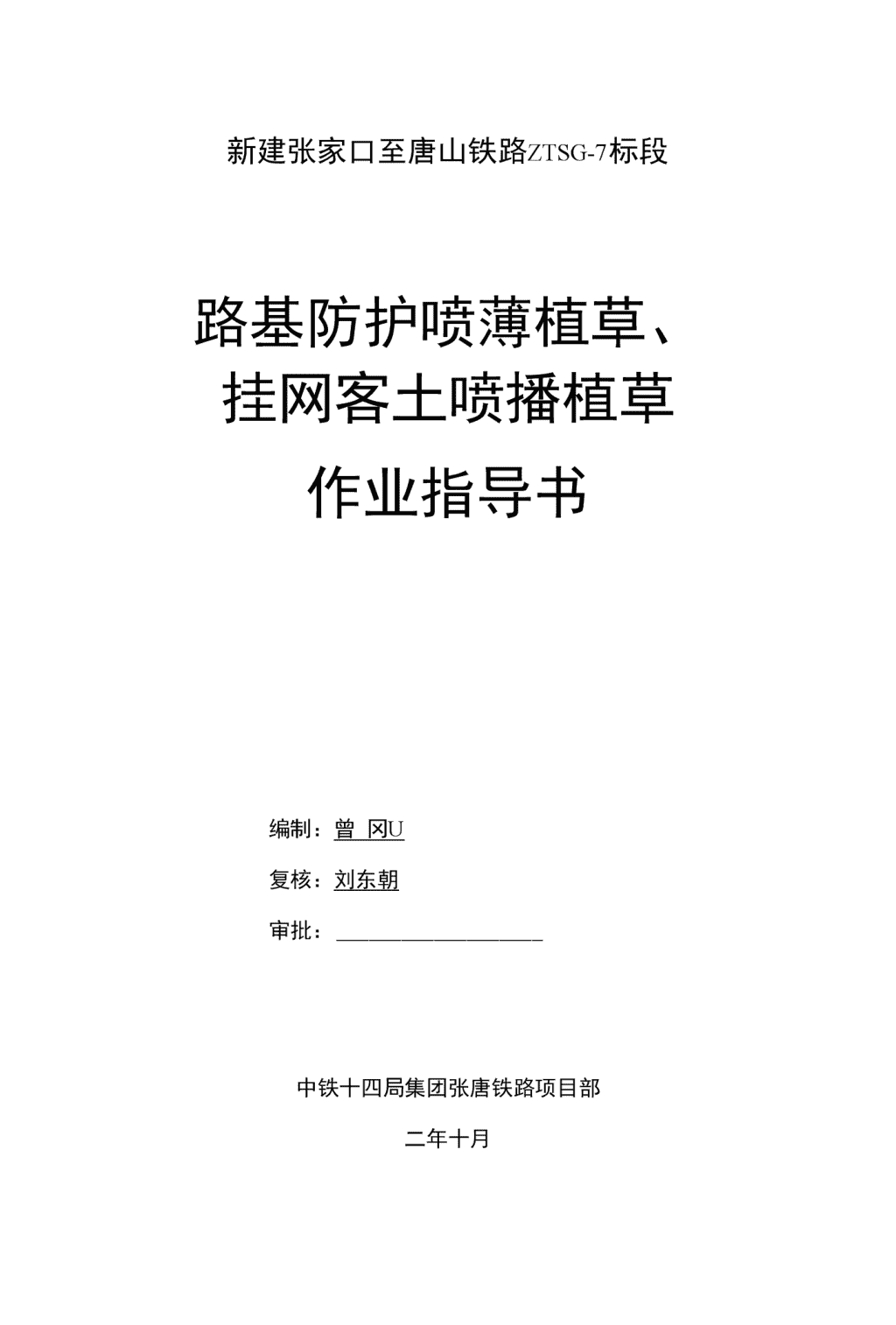

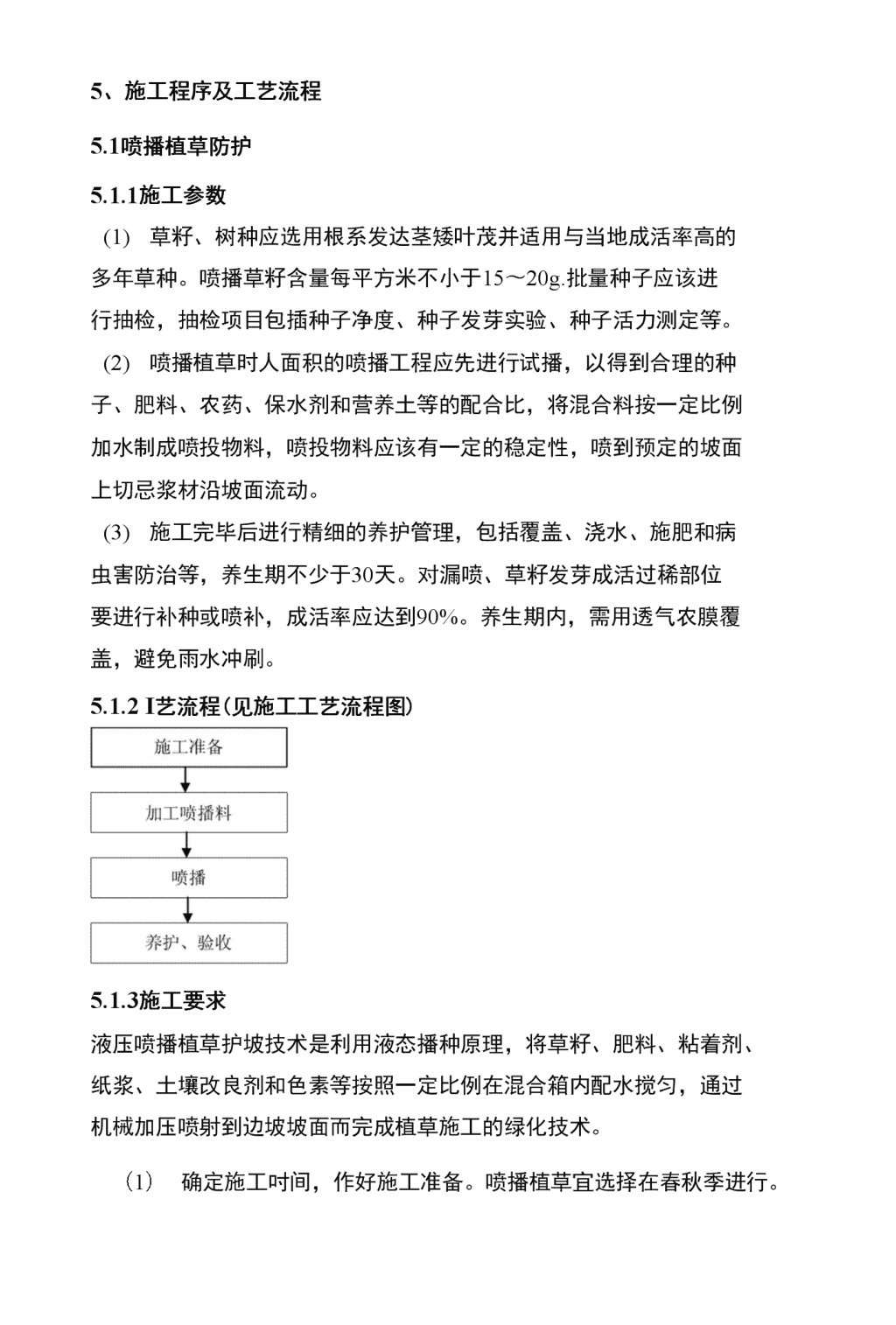

新建张家口至唐山铁路ZTSG-7标段路基防护喷薄植草、挂网客土喷播植草作业指导书编制：曾冈U复核：刘东朝审批：中铁十四局集团张唐铁路项目部二年十月 路基防护喷播植草.挂网客土喷播植草施工作业指导书明确路基生物防护施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范生物防护作业施工。2.编制依据⑴新建张家口至唐山铁路ZTSG-7标段招标文件⑵《客运专线铁路路皋工程施工技术指南》(TZ212-2005)⑶《客运专线铁路路基工程施工质量验收暂行标准》(铁建设{2005)160号⑷《客货共线铁路路基工程施工技术指南》(TZ202-2008)⑸《铁路路基工程施工质量验收标准》(TB10414-2003J285-2004)适用于新建张唐铁路ZTSG-7标段内的喷播植草、挂网客土喷播植草施工。4、作业准备4.1内业技术准备在开工前应组织相关技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。应制定施工安全保证措施和应急预案。对施工人员进行技术交底，对参建施工人员进行上岗前技术培训，考核合格后持证上岗。4.2外业技术准备施工场地征地应完成，场地应平整。生活、生产房屋应修建完成，生活、办公设施应配齐，并能够满足主要管理、技术人员进场生活、办公需要。 5、施工程序及工艺流程5.1喷播植草防护5.1.1施工参数(1)草籽、树种应选用根系发达茎矮叶茂并适用与当地成活率高的多年草种。喷播草籽含量每平方米不小于15〜20g.批量种子应该进行抽检，抽检项目包插种子净度、种子发芽实验、种子活力测定等。(2)喷播植草时人面积的喷播工程应先进行试播，以得到合理的种子、肥料、农药、保水剂和营养土等的配合比，将混合料按一定比例加水制成喷投物料，喷投物料应该有一定的稳定性，喷到预定的坡面上切忌浆材沿坡面流动。(3)施工完毕后进行精细的养护管理，包括覆盖、浇水、施肥和病虫害防治等，养生期不少于30天。对漏喷、草籽发芽成活过稀部位要进行补种或喷补，成活率应达到90%。养生期内，需用透气农膜覆盖，避免雨水冲刷。5.1.2I艺流程(见施工工艺流程图)5.1.3施工要求液压喷播植草护坡技术是利用液态播种原理，将草籽、肥料、粘着剂、纸浆、土壤改良剂和色素等按照一定比例在混合箱内配水搅匀，通过机械加压喷射到边坡坡面而完成植草施工的绿化技术。（1）确定施工吋间，作好施工准备。喷播植草宜选择在春秋季进行。 （2）人工覆土，覆土以肥沃表土为宜，土质较差时加入有机肥、泥炭、化肥等提高其肥力。分层多次填土，保证覆土充满网包，网包层不外露，并洒水浸润。（3）喷播植草：利用离心泵将植物种子与肥料等的混合液用喷枪喷播在边坡，形成均匀覆盖层保护下的植物种子层。喷薄混合液材料由草种、木纤维、泥炭土、保水剂、粘合剂、肥料、染色剂及水经拌合而成。草种根据当地气候条件进行合理选择，木纤维可以采树枝、桔梗等经粉碎获得，保水剂一般采用合成聚合物（丙烯酸/丙西酰胺聚合物）。粘合剂可采用纤维素或胶液，肥料…般采用氮磷钾复合肥。混合液配合比应参照设计说明或通过现场试验确定。覆盖养护管理：喷播植草完毕，用无纺布对坡面进行覆盖，用u型铁丝钉固定。覆盖完后，进行养护管理，每天浇水1-2次，每次都要浇透，草坪出苗齐全后撤掉覆盖物，并作好不同阶段的旗肥以及病虫害防治。5.1.4劳动组织（1）劳动力组织形式：采用架子队组织模式。⑵具体劳动力安排如下表：工种数量备注技术人员2负责测量放样、质量控制等技术工作液压喷播机操作人员2人混合料喷射其他辅助人员5〜7挂网、种植土破碎等辅助作业5.1.5材料要求5・1・5・1选种•路基边坡应选择适宜植物品种.（1）植物要选择生长快，固根能力强，茂密旺盛，多年生割后有迅速恢复生长和再生的能力，耐干旱、耐贫瘠、一次成活，适应粗放型管理, 工程竣工后基本不需管理。⑵草类植物选用根系发达，生长能力强的多年生草，如小冠花、鼠尾草、结缕草、白茅等。⑶灌木类须先择根系发达、枝叶茂盛、能迅速生长的多年生灌木，并以当地地质气象条件接近者为宜，如黄杨、夹竹桃、黄荆等。5.1.6主要机具设备设备名称规格数量备注破碎机1台破碎种植土液压喷播机1套喷播混合料柴油发电机30KW1套提供施工用电施工吊蓝及配套器具1套设备提升5.1.7质量控制及检验喷播植草后应及时进行浇水、养护和补植，成活率、覆盖率不应低于设计或表1的规定。表1植草防护覆盖率、成活率要求及检验方法5.2.1工顺序:序号项目覆盖率(%)成活率(%)施工单位检验数量检验方法12植草防护土质路基边坡85每段护坡每100m长抽样检验3条带尺量、计而积右质路基边坡70尺量、计而积5.2挂网客土喷播植草防护 清理坡面一安装锚杆一固定镀锌铁丝网->喷射有机基材一 喷播草籽f覆盖无纺布一养护管理5.2.2施工工艺5.2.2.1清理整平坡面一般用人工方法进行处理，清理坡面浮石、浮土等，并且作到处理后的坡面倾斜一致、平整、无大的石头突出与其它杂物存在，使其有利于基材和岩石表面的自然结合。S.2.2.2安装锚杆锚杆可分为长锚杆和短锚杆，长锚杆长度为1~1.5米，短锚杆长度为0.5-0.8米，直径均为（I）18mm的螺纹钢。安装锚杆时，先放样，长锚杆与短锚杆交错并列，横向间距1米，纵向间距2米，然后采用风转或电钻进行钻孔，钻头的直径大小一般为钻孔深度与锚杆长度相同。孔钻好后，便可进行锚杆的固定工作，锚杆事先要进行防锈处理，用水泥砂浆灌注，往锚孔灌注水泥砂浆吋，一定要灌满、灌实，锚杆伸出坡面长度为6〜8cm。5.2.23固定铁丝网将铁丝网从坡顶沿坡面顺势铺下，铁丝网应伸出坡顶50cm,若坡顶截水沟未修筑，最好置于坡顶浆砌石底下，在坡底也应有20cm的铁丝网埋置于平台填土中。铺设吋拉紧网，铺平顺后，将挂网在锚杆上,用连接件或铁丝锁紧，并根据需要在锚杆中采用不同厚度的混凝土垫块，以使铁丝网与坡面的距离保持3〜5cm,网与网之间搭接宽度为15cm。完成网与锚杆的连接工作后，要严格检查铁丝网与锚杆连接的牢固性，确保网与坡面形成稳固的整体。5.2.2A喷射有机基材有机基材是由植生沙壤土、锯末、有机肥符合复合肥组成，它们的重量配合比为植生沙壤土：锯末：有机肥：复合肥10：0.06：0.01：0.0012。准备工作就绪后，利用喷射机将混合均匀的有机基材喷于坡面，喷射应尽可能从正面进行，凹凸部分及死角部位要喷射充分，喷射的平均厚度为10〜15cm,其中钢丝网Z上要保证有3~5cm的基材。 根据边坡的岩性可调整喷射厚度，以保证有机基材能提供草坪生长所需足够的养分及水分。5・2・2・5喷播草籽基材喷射完成后，待其自然风干4〜12小时，才可进行面层的喷播草籽工作。喷播草籽采用冃前较为先进的喷播方法，即液压喷播技术，国际上称为“水力播种法”。其原理及操作方法是应用机械动力，液压传递，将附有促进种子萌发小苗生长的种子附着剂(也称土壤改良剂)、纸浆纤维、复合肥料、保水剂、草种和一定量的清水，溶于喷播机内经过机械充分搅拌，形成均匀的混合液，进而通过高压泵的作用，将混合液高速均匀喷射在已经处理好的坡面上，附着在地表与土壤种子形成一个有机整体，其集生物能、化学能、机械能于一体，具有效率高、成本低、劳动力强度小、成坪快的优点。5・2・2・6覆盖丙纶无纺布在喷播表面层上盖无纺布，减少了因强降水量造成对种子的冲刷，同时也减少边坡表面水分的蒸发，从而进一步改善种子的发芽、生长环境。5・2・2・7养护管理A、定期浇水养护。缩短成坪周期；B＞及时揭开无纺布；C、喷施高效肥、促进草坪牛长；D、喷施农药、预防病虫害；E、定期清除杂草；5.2.3劳动组织(1)劳动力组织形式：采用架子队组织模式。⑵具体劳动力安排如下表：工种数量备注 技术人员2负责测量放样、质量控制等技术工作液压喷播机操作人员2人混合料喷射其他辅助人员5〜7挂网、种植土破碎等辅助作业钢筋工2钢筋加工电焊工2焊接锚杆和丝网生物植护技术员2负责指导植物的养护524主要材料:5.2.4.1钢丝网采用机编双组六边型镀锌铁丝网，网目尺寸5*5cm,铁丝网直径2.6mm,抗拉强度不低于380Mpao5・2・4・2锚杆选用国际II级钢，直径并要求做防锈处理。5.2.43水泥符合国家标准的普通硅酸盐水泥，当有防腐或特殊要求吋，经监理批准，可采用特种水泥，水泥标号不低于425#。S.2.4.4植生土选用粘性土壤，含水量不宜过大，以便施工。5・2・4・5无机月巴选用硫酸钾和氯化钾复合肥。5・2・4・6有机肥采用垃圾肥或堆泯肥。5・2・4・7土壤改良剂纸浆或木纤维。 5・2・4・8草种选用百喜草、百慕达、画眉草等草种，根据现场边坡情况确定配合比。5・2・4・9灌木种子应具有粗生、抗旱、抗寒、抗风的优点。5.2.4.10无纺布选用规格为15g/ni2的优质无纺布。5.2.5主要机具设备设备名称规格数量备注空压机12nT32台打孑L液压喷播机1套喷播混合料柴油发电机30KW2套提供施工用电东风水车4台提高水源电焊机2台农业三轮5台运送货物526质量控制⑴严格控制回填土质量，控制好回填土的含水量，使之接近最佳含水量，防止回填土开裂或软弹现象。⑵严把草种质量及配合比⑶严格控制钢筋的数量、规格、间距、锚固长度、焊接、保护层厚度，使之符合设计及规范要求。⑷严格控制材料的订货，加工质量订货前由项目部中心实验室控制。⑸建立完善的质量管理体系，保证工程一次成活，避免返工。6＞安全及环保6.1安全保护措施(1)施工应做好施工前期准备工作，正确选用施工方法，并结合施工具体实际，编制安全技术措施计划，制定操作细则，并向施工人员进 行技术交底。⑵工地内应设有安全标志，夜间施工作业应有照明设施，并不得擅自拆除。⑶施工人员必须戴安全帽，严禁穿拖鞋、赤脚、酒后上岗作业。⑷在施工区段的危险区域必须设置安全防护围栏,高度不得低于lm,并在显眼位置处做好警示标识牌。⑸每台机械必须有专人指挥。6.2环保水保措施(1)尽量少占或绕避林地、耕地，保护原有树木及地表植被，临时用地范围的耕地采取措施复耕。⑵弃土场要先挡护后弃確，防止泥沙冲刷污染农田、河流。⑶施工场地内修建施丁排水系统并确保畅通，T地废水排放前先经沉淀，并采取必要的净化措施处理后方可排放，有害物质要定点存放并按有关规定处理。⑷运输可能产生粉尘的车辆配备挡板及棚布，防止粉尘飞落，减少对生产人员和当地居民造成危害，必要时进行洒水。⑸工程完工后及时清理现场垃圾，做到文明退场。
