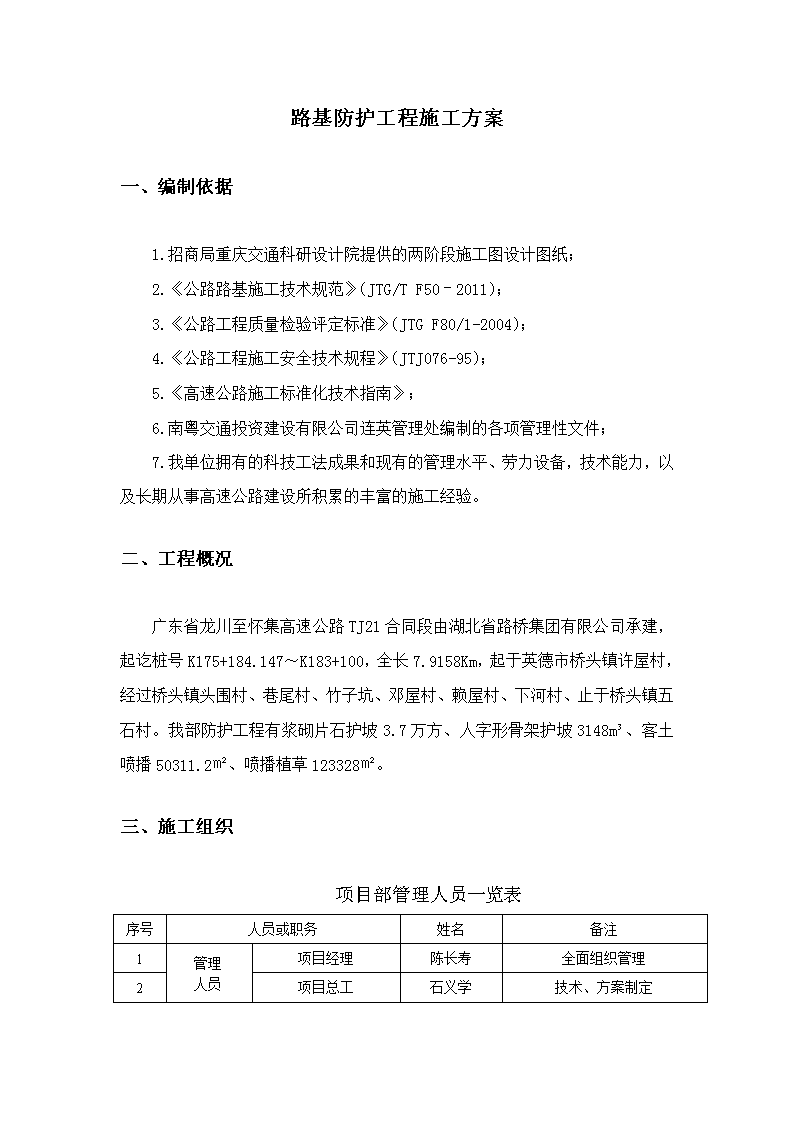

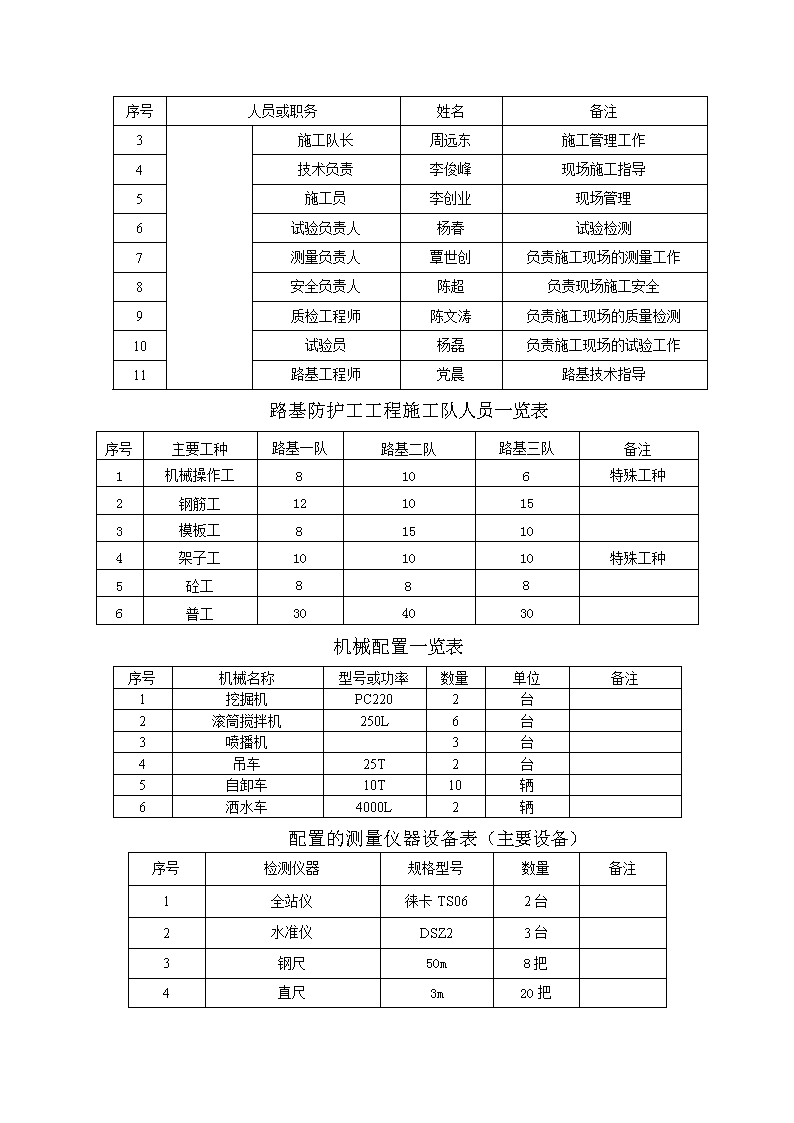

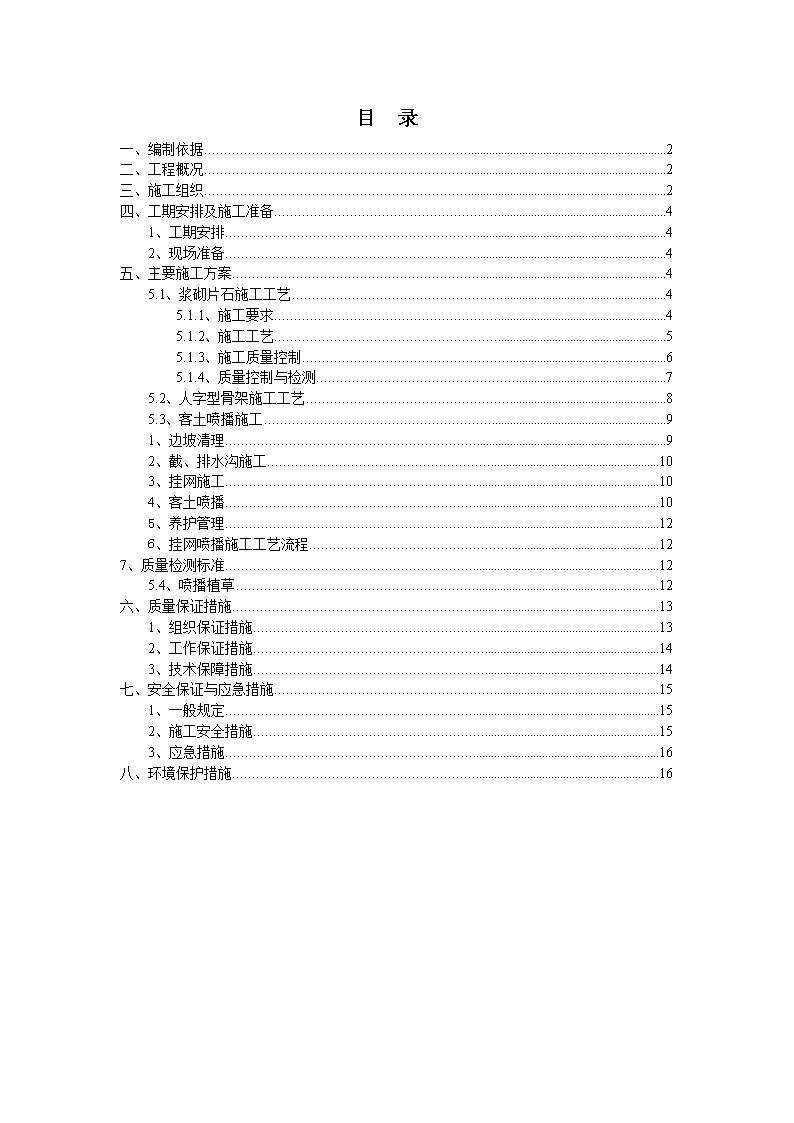

目录一、编制依据2二、工程概况2三、施工组织2四、工期安排及施工准备41、工期安排42、现场准备4五、主要施工方案45.1、浆砌片石施工工艺45.1.1、施工要求45.1.2、施工工艺55.1.3、施工质量控制65.1.4、质量控制与检测75.2、人字型骨架施工工艺85.3、客土喷播施工91、边坡清理92、截、排水沟施工103、挂网施工104、客土喷播105、养护管理126、挂网喷播施工工艺流程127、质量检测标准125.4、喷播植草12六、质量保证措施131、组织保证措施132、工作保证措施143、技术保障措施14七、安全保证与应急措施151、一般规定152、施工安全措施153、应急措施16八、环境保护措施16 路基防护工程施工方案一、编制依据1.招商局重庆交通科研设计院提供的两阶段施工图设计图纸；2.《公路路基施工技术规范》（JTG/TF50–2011）；3.《公路工程质量检验评定标准》（JTGF80/1-2004）；4.《公路工程施工安全技术规程》（JTJ076-95）；5.《高速公路施工标准化技术指南》；6.南粤交通投资建设有限公司连英管理处编制的各项管理性文件；7.我单位拥有的科技工法成果和现有的管理水平、劳力设备，技术能力，以及长期从事高速公路建设所积累的丰富的施工经验。二、工程概况广东省龙川至怀集高速公路TJ21合同段由湖北省路桥集团有限公司承建，起讫桩号K175+184.147～K183+100，全长7.9158Km，起于英德市桥头镇许屋村，经过桥头镇头围村、巷尾村、竹子坑、邓屋村、赖屋村、下河村、止于桥头镇五石村。我部防护工程有浆砌片石护坡3.7万方、人字形骨架护坡3148m³、客土喷播50311.2㎡、喷播植草123328㎡。三、施工组织项目部管理人员一览表序号人员或职务姓名备注1管理人员项目经理陈长寿全面组织管理2项目总工石义学技术、方案制定 3施工队长周远东施工管理工作4技术负责李俊峰现场施工指导5施工员李创业现场管理6试验负责人杨春试验检测7测量负责人覃世创负责施工现场的测量工作8安全负责人陈超负责现场施工安全9质检工程师陈文涛负责施工现场的质量检测10试验员杨磊负责施工现场的试验工作11路基工程师党晨路基技术指导路基防护工工程施工队人员一览表序号主要工种路基一队路基二队路基三队备注1机械操作工8106特殊工种2钢筋工1210153模板工815104架子工101010特殊工种5砼工8886普工304030机械配置一览表序号机械名称型号或功率数量单位备注1挖掘机PC2202台2滚筒搅拌机250L6台3喷播机3台4吊车25T2台5自卸车10T10辆6洒水车4000L2辆配置的测量仪器设备表（主要设备）序号检测仪器规格型号数量备注1全站仪徕卡TS062台2水准仪DSZ23台3钢尺50m8把4直尺3m20把 5标杆10把6GPS科力达1套施工材料一览表序号材料名称规格型号单位数量备注1水泥42.5吨100暂定2砂吨380暂定3片石立方米3000暂定4木模板厚15mm平方米100暂定5钢管φ48*3.5米4000以100长一级为例6扣件个2000四、工期安排及施工准备1、工期安排路基防护工程计划于2016年1月25日开始施工。2、现场准备开工前，对施工现场进行平整，满足施工场地需要，施工用水采取就地解决（采取河道取水），实现三通一平。3、施工人员经过岗前培训和技术交底。五、主要施工方案5.1、浆砌片石施工工艺5.1.1、施工要求单个片石石料尺寸不小于15cm，镶面材料应选择尺寸稍大并具有较平整表面，且稍加粗凿。在角隅处应使用较大石料，大致粗凿方正。 石料砌筑时应清洗干净，表面湿润，砂浆应捣实饱满。砂浆应采用小型拌和设备随拌随用，严禁人工就地拌和。所有石料应分层砌筑，当分段施工时，相邻段砌筑高差不大于1.2m。  砌筑的平缝应交错锁结，不得贯穿，接缝用瓜米砂浆填实，所有外露缝应砂浆勾缝。 每个工作日结束后，做好湿水养生工作，下一工作日开始时应凿除表面松散的砂浆，并湿水用砂浆满铺后进行砌筑。 5.1.2、施工工艺1、施工放样路基填筑成型后，开始边坡的修整，并对坡面进行夯实处理。在确保路基边坡坡度准确，坡面平整，即可进行护坡的放样，测量人员放样严格按照设计图纸几何尺寸进行。 2、基础开挖和砌筑护坡开挖采用人工与机械进行开挖，并严格按照图纸设计尺寸进行开挖。3、坡面修整基础砌完后，用人工按挂线进行刷坡，将坡面培实。4、护坡浆砌片石的砌筑(1) 原材料采用 水泥：采用进场合格的水泥,并且保证使用中水泥存放符合要求。 砂子：采用级配良好、质地坚硬、颗粒洁净的中砂。 片石：用于浆砌工程的片石强度不得低于30MPa，片石砌筑前必须浇水湿润，并将表面灰尘、泥土冲洗干净。 (2) 砌筑 ① 施工时须挂线砌筑，并经常对其复核，以保证线型平顺、砌体平整。 ② 砌体与坡面紧密结合，砌筑片石咬口紧密、错缝砂浆饱满，不得有通缝、叠砌、贴砌和浮塞，砌体勾缝要牢固美观。 ③ 根据设计图纸位置设置伸缩缝和沉降缝的尺寸，按设计分段砌筑。 ④ 砌缝宽度、错缝距离应符合规定，勾缝坚固、整齐，深度和型式符合要求。 (3) 养生  应在砂浆初凝后洒水覆盖养生7~14d。养护期间应避免碰撞、振动或受压。特别是每个工作班结束时要求整体养生一遍，并用水渗透过的麻袋覆盖，在每个工作班开始砌筑前也应将砌体表层砂浆用水浸透，方可开始砌筑。 5.1.3、施工质量控制 1、  原材料质量：砂、片石、水泥进场后按规范进行检测，抽检合格后方可使用，严禁使用风化和有水锈的石料。水泥必须附有出厂合格证等质量证明文件。2  、严格按施工配合比拌制砂浆，保证计量正确。现场来料后，及时将原材料按规定取样送试验室确定配合比。3 、 在砌筑基础、骨架时，均采用挤浆法操作，拌制水泥砂浆严格计量，每个工点有专人负责计量工作，严格按照施工配合比配料。 4、  砌体的砂浆强度、平面位置、断面尺寸、平整度、坡率、砌缝等符合要求，砌体表面必须平顺、圆滑、砂浆饱满且勾缝均匀、平顺、无脱落现象，无通缝、三角缝和瞎缝。5、到场的砂浆材料在现场使用时底部应铺彩条布或铁板，防止污染。 护坡施工工艺框图施工放样基础开挖放样、挂线基础夯实基础砌筑坡面整修坡面挂线人工整平、调整片石运输、砂浆拌制放样、挂线浆砌片石砌筑坡面勾缝检查、验收5.1.4、质量控制与检测浆砌片石护坡在砌筑过程中严格按照下表项目进行施工过程中控制：项次检查项目规定值或容许偏差检查方法和频率1砂浆强度（Mpa）在合格标准内按附录F进行检查2平面位置（mm）50经纬仪：每20m检查墙顶边线3点3顶面高程（mm）+20水准仪：每20m检查1点 4坡度（%）0.5吊垂线：每20m检查2点5断面尺寸（mm）不小于设计值尺量：每20m量2断面6底面高程（mm）+50水准仪：每20m检查1点7表面平整度（mm）片石202m直尺：每20m检查2处，每处检查墙长和竖直两个方向块石30料石10注意事项1、进场片石必须符规范要求，对不合格的风化石坚决清除。2、砂浆所用砂、水泥的质量必须符合规范要求，砂浆的拌和严格按照施工配合比执行。3、浆砌时必须错缝、挤紧，坐浆必须饱满密实，不得有空洞现象；砌体表面平整、砌缝完好、无开裂现象、勾缝平顺，无脱落现象。4、伸缩缝、泄水孔位置和数量必须符合设计要求。5.2、人字型骨架施工工艺人字形骨架护坡采用小型机具配合人工挖方，人工开挖沟槽拼装预制块施工的次序。1、施工放样依据设计图纸放样坡顶、坡脚的位置，与设计图纸有出入的地方要合理布置，特别注意边坡边角处的放样。保证坡顶、坡脚的顺畅性及整体线型的圆顺性。测量放样过程中及时做好护桩工作，以便后期准确使用。测量放样后，经测量监理工程师认可后方可进行坡面挖方施工。2、坡面挖方施工施工前先清刷坡面浮土，填补坑凹，使坡面大体平整。对相邻级边坡间的平台要做整平夯实处理，同时要保证一定的单向纵坡，以保证平台水沟的稳定性及排水顺畅性。根据放样后的横、竖梁位置，采用小型机具配合人工挖方。对不稳定的挖方槽底及坡面要做换填夯实处理。同一级边坡挖方顺序是：由上到下，一步到位，槽底密实平顺，禁止超挖 ,平台设置排水沟，并根据作业面水流量的大小设置坡面排水沟。3、预制块拼装施工混凝土预制块生产在预制场内集中进行，混凝土强度达到设计强度的80%后方可脱模，集中堆放养生，预制块采用C20砼预制块，预制块A尺寸为29cm*19cm*14cm.截水肋条采用C20预制板M7.5砂浆砌筑，尺寸为5cm*29cm*49cm。使用时用小型施工车辆运至现场。搬运时轻拿轻放，以防止砼预制块出现啃边，掉脚现象。砌筑采用坐浆法进行施工，严禁采用灌浆法进行施工，砌筑预制块时，先进行沟底铺砌，然后进行砌筑。预制块件在使用前用水湿润，表面如有泥土、水锈，应清洗干净预制块拼装时接缝应用砂浆填塞，以保证外形整体、美观。3、骨架拼接施工完毕后，在骨架空间空格内人工培土，培土厚度符合设计要求，若人工培土出现滑溜，可在框格内埋设木板固土，培土完后即可撒播草种或种植灌木苗，然后覆盖无纺土工布洒水养护7-14天。4、在每级边坡的适当位置设置检查踏步，宽度90cm。5.3、客土喷播施工挂网客土喷播技术是先将镀锌网自上而下固定在边坡上，然后将客土（植物生存的基本材料）、绿化料、长效缓释性肥料和种子等按一定比例配合，加入专用设备中充分混合搅拌后，通过空气压缩机压缩空气喷射到坡面上形成所需要的生长基础。1、边坡清理清除作业面杂物及松动岩块，对坡面转角处及坡顶的棱角进行修整，使之呈弧形，尽可能将作业面平整，以利于客土喷播施工，同时增加作业面绿化效果。对于光滑岩面，可在作业面上每隔一定高度开一横向槽，以增加作业面的粗糙度，使客土对作业面的附着力加大，避免客土下滑。 2、截、排水沟施工作业面排水系统的设置是否恰当和合理直接关系到作业面植被的生长环境，对于长、大边坡，坡顶、坡脚以及平台均需要设置排水沟。并根据作业面水流量的大小设置坡面排水沟。3、挂网施工挂网客土喷播采用铁丝直径为2.2-2.4mm，网眼尺寸为（5-5.6）*（5-5.6）cm的镀锌铁丝网。锚杆采用Φ12和∅10的主锚杆与辅助辅助，长度分别为100cm和50cm，锚杆钻孔直径50mm,采用M30水泥砂浆灌注，对于较破碎岩体边坡，其主、辅锚杆应分别加长至120cm、80cm。主锚杆按纵横向间距2m控制，辅助锚杆按纵横向间距1m控制。挂网施工时首先自上而下打入锚杆，然后放卷铁丝网沿纵向铺盖，相邻两卷镀锌铁丝网分别用铁丝绑扎连接固定，两网交接处要求有不小于20cm的重叠。4、客土喷播（1）、配制客土基材混合物基材混合物由岩石绿化料、肥料、植壤土等按一定比例混合而成；岩石绿化料由有机质、土壤结构改良剂等材料制成，根据实际特点进行标准试验，选定配合比；植壤土选用工程地原有的地表土，含水量≤20％，风干过筛后的植壤土应采取防水措施。混合种子一般由4-6种草组成边坡，要求成活率不低于90%，依据项目情况适当添加0-20%的灌木种子。 （2）、客土喷播的厚度选择（3）植物种子的选择根据施工作业面土壤或岩面性质、当地气候条件、施工季节，并结合各种植物生长特性选择根系发达的草本植物及乔、灌木种子，并增加当地类似地貌作业面上的同类树种，使次生植被在今后的数年内逐渐与自然生态植被融合，不显人工雕琢的痕迹。（4）、客土喷播选用专业客土喷播机，设备就位后，调节输送泵压力、出风量，使混合料均匀喷射至坡面，自上而下分两次实施喷播，第一次喷播5cm厚，待客土稳定后（10～20min）再喷播至设计厚度，在岩性破碎、硬坡段喷层厚度可适当增加。 （5）撒播施工完毕后，用30g/m2的无纺布覆盖好，加强管理，适时适度进行喷水、补种、清除杂草及病虫害的防治，当幼苗植株长到5～6cm或2～3片叶时便可揭去无纺布，以保证幼苗的正常生长。5、养护管理撒播施工完毕后，用30g/m2的无纺布覆盖好，加强管理，适时适度进行喷水、补种、清除杂草及病虫害的防治，当幼苗植株长到5～6cm或2～3片叶时便可揭去无纺布，以保证幼苗的正常生长。6、挂网喷播施工工艺流程7、质量检测标准项目允许偏差检查方法和频率锚杆长度符合设计要求尺量：每20m检查5根间距（mm）±20尺量：每20m检查5根喷层厚度平均厚≧设计厚，60%检查点的厚度≧设计厚，最小厚度≧0.5设计厚，且不小于设计规定尺量或雷达断面仪：每10m检查2个断面，每3m检查2个点铁丝网搭接搭接长度应不小于一个网格间距或20cm抽检5.4、喷播植草1、 种植基质配料根据土源情况，选择无石块的粘性土，用机械粉碎和人工用网筛，加工好的土呈粉末状。将加工好的土料传送至搅拌机中，然后将复合肥、泥碳土、锯末、抗冲剂、保水剂、草灌种加入搅拌机中，均匀搅拌后即可使用。2、种植基材喷播。喷射机启动后通过空压机来支持工作，将搅拌好的混合料加入喷射机，在加料过程的过程中，应再次筛出石块杂物等。喷射到镀锌铁丝网上时，应注意枪头的出水量与混合料的流量相一致，保证落在岩石上的种植基材潮湿。喷射设计厚度为符合设计图纸要求。喷时应随时检查基材厚度以保证施工质量。3、喷播植物种子。将先配好的种子和混合材料用液压喷播植草机直接喷射在种植基材表面上。4、覆盖。喷播完后3～5小时后进行无纺布覆盖，用无纺布（16g-18g/㎡）覆盖的目的一是防止雨水冲刷，二是保湿、防晒，三是保温，利于种子发芽。5、养护。喷播后每天浇水保持土壤湿润至成坪，成坪后可逐渐减少浇水次数。在养护期间应随时观察草坪的水肥情况。水分主要看根系土壤的湿润程度，在草坪成坪后由于其自身形成了一层草毯，对土壤中的水分散失有一定的保护性。一年以后。草坪基本上形成了其自身的生态，不需要特别养护。六、质量保证措施施工前，组织全体施工人员认真学习施工质量标准，加强质量教育，强化职员质量意识，建立以总工程师为核心的质量检查，监督保障体系，每道工序完工后须经施工班级自检、质检工程师检查合格后，方可报监理检查，合格后方能进行下一道工序施工，严禁不合格工序流入下道工序之中。1、组织保证措施(1)人员保障成立项目经理部、分部、专业作业队三级管理机构，在公司范围内选拔有丰富经验的技术工人参与到本工程施工，保证本工程的施工质量。(2)财务保障 健全财务体制，配齐财务人员，完善财务制度，严格控制非生产性开支，全力保障资金用于工程和职工、劳工的工资发放上。(3)物资保障依据施工进度计划，保证材料按时到达，经检验合格并办理相关手续后使用，杜绝劣质材料进场。(4)设备保障在全公司范围内抽调精良的设备投入到本工程的施工中来，并储备一定数量的设备配件满足正常保养和维修的需要，以保证本工程保质按期完成。2、工作保证措施(1)质量检测措施成立工程技术部、质量管理部和中心试验室，建立项目部、施工区、专业施工队三级自检体系，分部分项工程严格自检、互检、交接检制度，配备足够的技术力量和先进的仪器设备，采用新版本技术规范和验收标准与监理工程师一道严把质量监测关。(2)测量根据设计图纸给定的测量基线和坐标，利用全站仪进行定位和施工放样，利用水准仪进行标高控制，坚持测量三级复核制度，不经换手复核的测量结果无效。(3)严格监理程序①原材料一律采用驻地办审批的原材料，以保证砼施工质量。②每道工序自检合格后及时报请监理工程师抽验，抽验合格、签字同意后方可进行下道工序。3、技术保障措施(1)优化施工组织设计，做到科学施工；信息反馈及时，适时调整和优化施工计划，确保工序按时或提前完成。(2)编制详细的实施性施工组织设计和各分项工程施工方案，编制施工作业指导书，报监理工程师批准后指导施工。(3)做好图纸会审、工前技术交底、工中检查指导和工后总结评比工作，使每道工序有标准、有验收、有结论。(4)加强工程试验与检验工作，建立台帐和施工记录，优选工程施工配合比，经监理工程师批准后执行。 (5)做好施工测量放样工作，坚持换手复测，确保路线及各构件定位准确。(6)实行项目总工程师技术岗位负责制，对技术总负责，行使技术否决权。七、安全保证与应急措施1、一般规定(1)工序开工前，详细核对设计文件，根据施工地段的地形、地质、水文、气象等资料，制定相应的安全技术措施。做好施工技术交底的安全注意事项。同时，加强与气象、水文等部门的联系，及时掌握气温、雨雪和汛情等预报，做好防范工作。(2)认真贯彻执行质量认证体系中安全控制程序，使安全管理程序化、规范化、制度化。(3)对项目施工人员进行安全技术教育，熟知和遵守本工种的各项安全技术规程、规范。对于从事电气、起重、建筑登高架设作业、焊接、车辆驾驶、爆破等特殊工种的人员，应经过专业培训，获得合格证书后，方准持证上岗。(4)操作人员上岗前，必须按规定穿戴防护用品，施工负责人和安全检查员应随时检查劳动防护用品的穿戴情况，不按规定穿戴防护用品的人员不得上岗。(5)、建立安全奖惩制度，利用经济杠杆提高全员的安全生产意识，充分调动安全生产积极性。(6)实行事故报告制度，无论何时，一旦发生危害工程安全事故时，应采取应急措施，开展施救，并及时将事故情况报告监理单位和业主。2、施工安全措施（1）施工前，组织全体施工人员学习，加强安全教育，强化安全意识。（2）全体施工人员在喷播作业进行时必须戴安全帽、穿作业保护鞋，边坡上喷播必须系安全带、安全绳，并检查所用工具是否完好无损。（3）持网时施工人员须系安全绳，安全绳固定物体为钢钎、树木等，并确保稳固。（4）打钻打钉时，应从上往下打，安全带钩在稳固的固定物上。（5）安全带必须定期更换。 （6）施工用电以发电机为辅，发电时必须检查好柴油机是否漏油、电线是否完好。（7）施工现场要有明显安全标志。与别的施工队交叉作业时，应协调好双方之间的合作。（8）施工前对坡面要进行详细调查，发现不稳定的坡体时，要做好安全防护措施，同时做好人员疏散设立警告标记。3、应急措施（1）危险源监控加强对从事高处作业人员的安全教育和安全加强对高处作业、临边防护等进行安全检查，做到早发现、早报告、早处置，避免事故的发生。（2）预防措施①加强对高处作业人员的体检，严禁患有高血压病、心脏病、贫血、癫痫病等不适合高处作业的人员从事高处作业；对疲劳过度、精神不振和思想情绪低落人员要停止高处作业；严禁酒后从事高处作业。②高处作业人员的个人着装要符合安全要求。如，根据实际需要配备安全帽、安全带和有关劳动保护用品；不准穿高跟鞋、拖鞋或赤脚作业；如果是悬空高处作业要穿软底防滑鞋。③按规定要求支搭各种脚手架,做好现场安全防护工作。④按规定要求设置安全网。⑤高处作业必须系安全带，登高作业前，必须检查脚踏物是否安全可靠。八、环境保护措施1.弃土必须弃放到指定的弃场，严禁弃放路基两侧附近。施工现场垃圾不得随意丢弃。 2.不得任意破坏地表植被或堵塞水的通路。各类排水设施应及时维修和清理，保持排水畅通、有效。3.施工便道途经村庄等人口积聚区时，运输车辆严禁鸣笛。施工便道派洒水车定期洒水，保证整个线路平整、干净，在风沙、扬尘天气勤洒水。  4.施工机械产生的废油不倒入水中，对于受污染的场地及时进行清理。 5.加强机械设备的维修保养和达标活动，减少机械废气、排烟对空气环境的污染。 6.施工完成后，植被破坏地段须恢复植草绿化。
