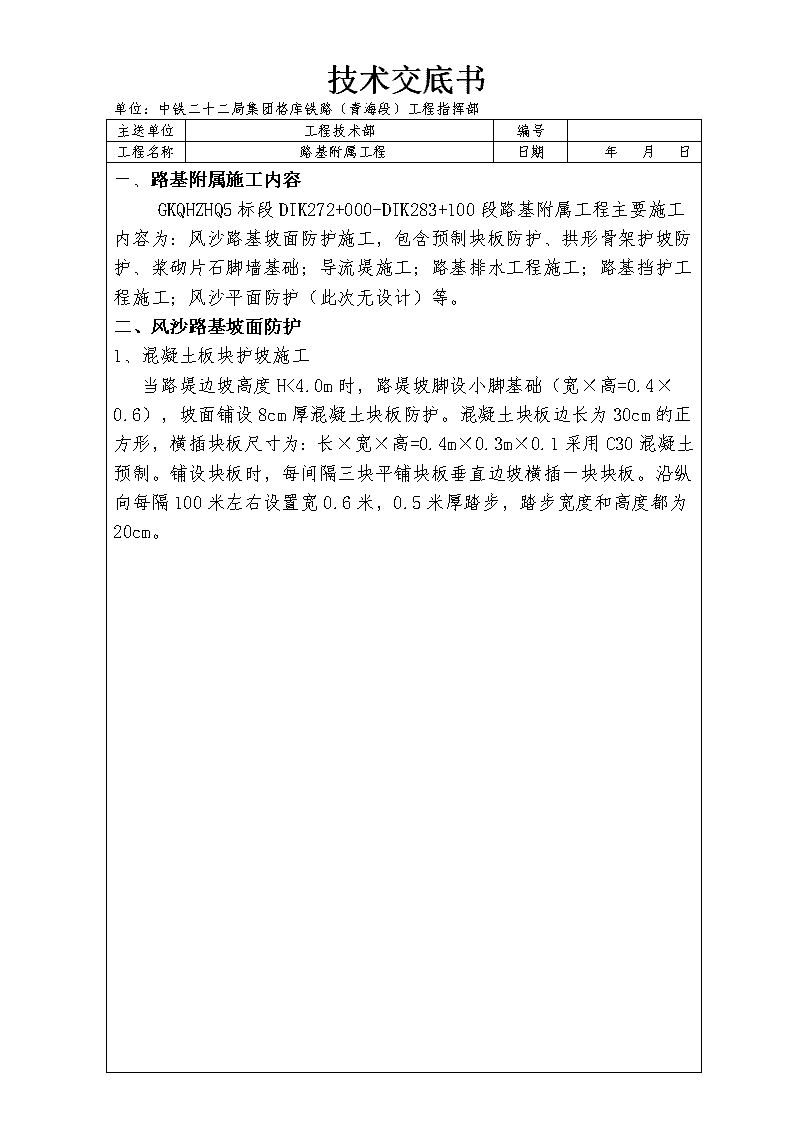

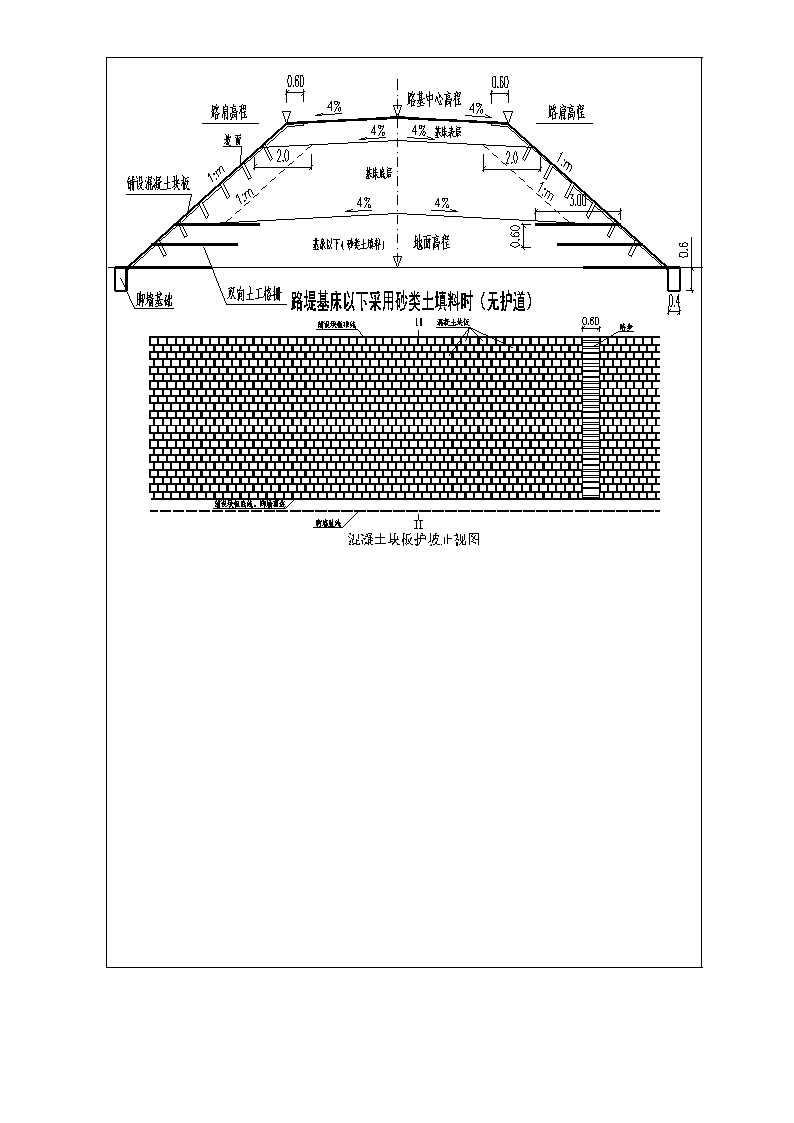

技术交底书单位：中铁二十二局集团格库铁路（青海段）工程指挥部主送单位工程技术部编号工程名称路基附属工程日期年月日一、路基附属施工内容GKQHZHQ5标段DIK272+000-DIK283+100段路基附属工程主要施工内容为：风沙路基坡面防护施工，包含预制块板防护、拱形骨架护坡防护、浆砌片石脚墙基础；导流堤施工；路基排水工程施工；路基挡护工程施工；风沙平面防护（此次无设计）等。二、风沙路基坡面防护1、混凝土板块护坡施工当路堤边坡高度H<4.0m时，路堤坡脚设小脚基础（宽×高=0.4×0.6），坡面铺设8cm厚混凝土块板防护。混凝土块板边长为30cm的正方形，横插块板尺寸为：长×宽×高=0.4m×0.3m×0.1采用C30混凝土预制。铺设块板时，每间隔三块平铺块板垂直边坡横插一块块板。沿纵向每隔100米左右设置宽0.6米，0.5米厚踏步，踏步宽度和高度都为20cm。 混凝土预制块铺设应按照从上到下布置，从下到上进行挂线铺设，铺设时用橡皮锤击打，使预制块与坡面密贴，不得使用铁锤等硬物。序号项目允许偏差（mm）检验方法1边长+6，-3尺量2对角线长+6，-3尺量3厚度+4，-2尺量表1-1混凝土预制块允许偏差和检验方法表序号项目允许偏差（mm）检验方法1表面砌缝宽度≤10尺量2顶、底高程±25测量不小于5处3轴线位置15测量不小于5处表1-2混凝土预制块铺砌允许偏差和检验方法表 预制块板铺设施工前，应先清刷坡面浮土，填补坑凹，使坡面大体平整，然后开始开挖沟槽;块板应自上而下布设，自下而上铺设，与坡面密贴，块板铺设完成后应平整、稳固，与坡面平顺;块板在运输、搬运过程中应注意保护，防止磕碰破损。2、拱形骨架护坡防护施工当H≥4米时，路堤坡脚设脚墙基础，（宽×高=0.5×0.8），坡面采用拱形骨架护坡防护，拱尺寸3.0×3.0m，骨架厚0.4m，全部镶入土体中，骨架、护脚、镶边、踏步等采用M7.5浆砌片石现场砌筑。主骨架宽0.5m，骨架内铺设8cm厚C30混凝土块板。沿线路方向每隔15.02m设一道伸缩缝，缝宽0.02m，缝内用沥青麻筋全断面填塞。沿纵向每隔100m左右设置0.6m宽、0.5m厚踏步，踏步台阶宽度和高度均为0.2m。施工工艺流程：测量放样→脚墙基础开挖→脚墙基础砌筑→护脚砌筑→骨架基础开挖→骨架砌筑→勾缝→养生→骨架内填土→验收。施工前应先清刷坡面浮土，填补坑凹，使坡面大体平整。由于主骨架及护脚与脚墙基础相连，脚墙基础的位置正确与否，将复接影响主骨架及护脚的整体线性和外观效果，故测量放样时，务必做到精准无误。基坑开挖前用石灰洒出开挖边界，采用挖掘机配合人工进行开挖。基坑开挖完成后，现场技术员进行检查，自检合格后，报监理工程师验收合格后进行下道工序施工。拌制砂浆用水，采用淡水，由水车运输至现场。砂浆现场拌制时，各组材料应采用称重计量。砌筑砂浆采用圆盘式砂浆搅拌机拌制，搅拌时间不得少于2min。砂浆应随拌随用，拌制好的水泥砂浆应在3h内使用完毕，己凝结的砂浆不得使用。采用凹缝形式，缝宽1.5～2.0cm，缝深1.0～1.5cm，勾缝前先用水将砌体表面冲洗干净，将砂浆嵌入缝中，与石料牢固结合；再用不低于同强度级别的水泥砂浆(选用细砂拌制)抹平划槽，缝两侧抹带宽lcm，厚0.5cm的砂浆凸带。 浆砌片石施工采用挤浆法水平分层、分段进行砌筑。分段位置设在沉降缝处，脚墙和护脚的沉降缝应保持在一条直线上。各砌块的砌缝应互相错开最少8cm，严禁产生纵、横、斜向通缝，砌缝应饱满，完全充满砂浆，不得有空洞存在。定位砌块表面砌缝的宽度不得大于4cm。砌体表面与三块相邻石料相切的孔隙不得大于7cm，每砌筑120cm高度以内应找平一次。浆砌片石时，应利用片石的自然形状，互相交错的衔接在一起，因此除最下一层石块应大面朝下外，上面得石块不一定必须大面朝下，做到犬齿交错，搭接紧密即可。同时在砌下层石块时，即应考虑上层石块如何接砌。砌筑过程中还要将石料的砌缝留开，保证2cm的深度，以利于勾缝。骨架砌筑时双向挂线控制骨架轴线拱型骨架铺砌时应先架设双层钢筋定位架，确保浆砌拱架的线性，使其整体协调一致。勾缝需注意：勾自然缝，缝的线性为折线，杜绝勾假缝，勾缝以后需用钢刷配合干净水将浆砌片石表面清洗干净整洁，不得用砂浆抹面及修饰表面。序号项目允许偏差（mm）检验方法1表面砌缝宽度≤40尺量2每找平一次的砌筑高度≤1200尺量3两层间竖向错缝≥80尺量4三块石料相接处的空隙≤70尺量5砌筑方式挤浆法，底层坐浆表2-1砌体砌缝宽度、位置和砌筑方式验收标准和检验方法表序号项目允许偏差（mm）检验方法1表面砌缝宽度≤10尺量2顶、底高程±25测量不小于5处3轴线位置15测量不小于5处表2-2砌体尺寸和位置允许偏差和检验方法表 施工前应先清刷坡面浮土，填补坑凹，使坡面大体平整。骨架砌筑前应按设计型式、尺寸挂线放样，开挖沟槽。骨架应自上而下布设，自下而上砌筑，与坡面密贴，骨架表面应与坡面平顺。 骨架施工完成后，清除拱圈内浮土，挖槽，保持坡面平整，然后铺设混凝土块板。混凝土块板之间、与坡面之间、与骨架之间需紧密贴合，铺设完成的混凝土块板需平整、稳固。3、路堑段防护施工路堑段设护脚防护，护脚以上边坡及堑顶横向3m宽范围内均铺设8cm厚混凝土块板护坡。护脚采用M7.5浆砌片石现场砌筑，厚0.3m；混凝土块板为边长30cm的正方形，采用C30混凝土预制。其中DIK282+350-DIK282+480段右侧按石质路堑护脚设置，其余地段均按土质路堑护脚设置。DIK272+000-DIK283+100段防护类型二、导流堤施工 在有排洪或排地表水功能的桥涵之间设置导流堤，导流提与桥梁连接时，导流提基础埋深应位于一般冲涮线以下，并与桥台锥体基础顺接。与涵洞相连接时，导流堤设置在涵洞上游八字翼墙端墙部分以外。本标段导流堤主要设置在DIK278+399.62-DIK273+669.62段。导流提基础高HO=1.5m，与端墙连接处导流提高度H1应小于端墙高度，导流提上游末端高度H2一般不低于1.5m，期间根据导流提长度采用线性内插的方法确定导流提高度，若受地形起伏影响时，可适当调整导流提高度，但需保证导流提顶平整，基础埋置深度满足要求。 导流提每隔10m设沉降缝一道，迎水面用沥青麻筋填塞5cm，外露面3cm用M10水泥砂浆勾缝，其余部分用粘土或砂粘土填塞。每个涵洞入口两侧导流提底部沿地面设一根直径30cm的钢筋混凝土排水管，钢筋混凝土管制造及检验标准需相关要求。入口设八字型导流提的涵洞，涵洞入口的导流提顺接路基挡水捻。 三、路基排水工程标段内DIK281+760-DIK282+210(右侧到245)段两侧及DIK282+350-DIK282+480段右侧路堑地段设置排水侧沟及侧沟平台，侧沟采用底宽0.4m梯形沟，边坡坡率为1:1，深度不应小于0.8m；侧沟平台宽2m；侧沟采用C30混凝土现场浇筑，沟壁厚0.08m。排水沟每隔10-15米设置一道伸缩缝，采用沥青麻筋全断面填塞。四、路基挡护工程施工标段内DK282+400-DK282+500段右侧设挡水埝，挡水埝为梯形，尺寸为顶宽×高=1.5×1.0米。DK282+500-DK282+670段右侧设置挡水护道，顶宽×高=1.5×1.0米，挡水护道为平行四边形。挡水护道要与路基本体同步施工。 五、其他要求混凝土、砌体所用的水泥、石料、砂等材料的品种、规格、质量应符合设计要求。混凝土强度等级应符合设计要求。现场测量放样的中桩、边桩、外移桩、护桩等要注意保护，不得随意破坏，如发现与实际情况不符合，及时与测量人员沟通，确认无误后方可施工。施工中配备的人员及施工机械设备必须能满足现场施工需求。六、安全及环保要求施工区域应设警示标志，禁止非工作人员进入。夜间作业应有良好的照明，并设红灯示警。施工中应对机械设备进行定期检查、养护、维修，保证其经常处于良好状态。不合格的机具设备和劳动保护用品严禁使用。为保证施工安全，现场应有专人统一指挥，并设一名专职安全员负责现场的安全工作，坚持班前安全教育。 作业人员遵守安全施工的强制性标准、规章制度和操作规程，正确使用防护用具、机械设备，做好自身防护工作。施工现场的安全防护用具、机械设备、施工机具必须由专人管理，定期进行检查、维修保养。生产中的废弃物及时按要求进行处理。作业人员必须定期进行身体检查，诊断患有心脏病等其他不适宜从事高原作业的疾病，不得在高原地区工作。编制：复核：签收：年月日
