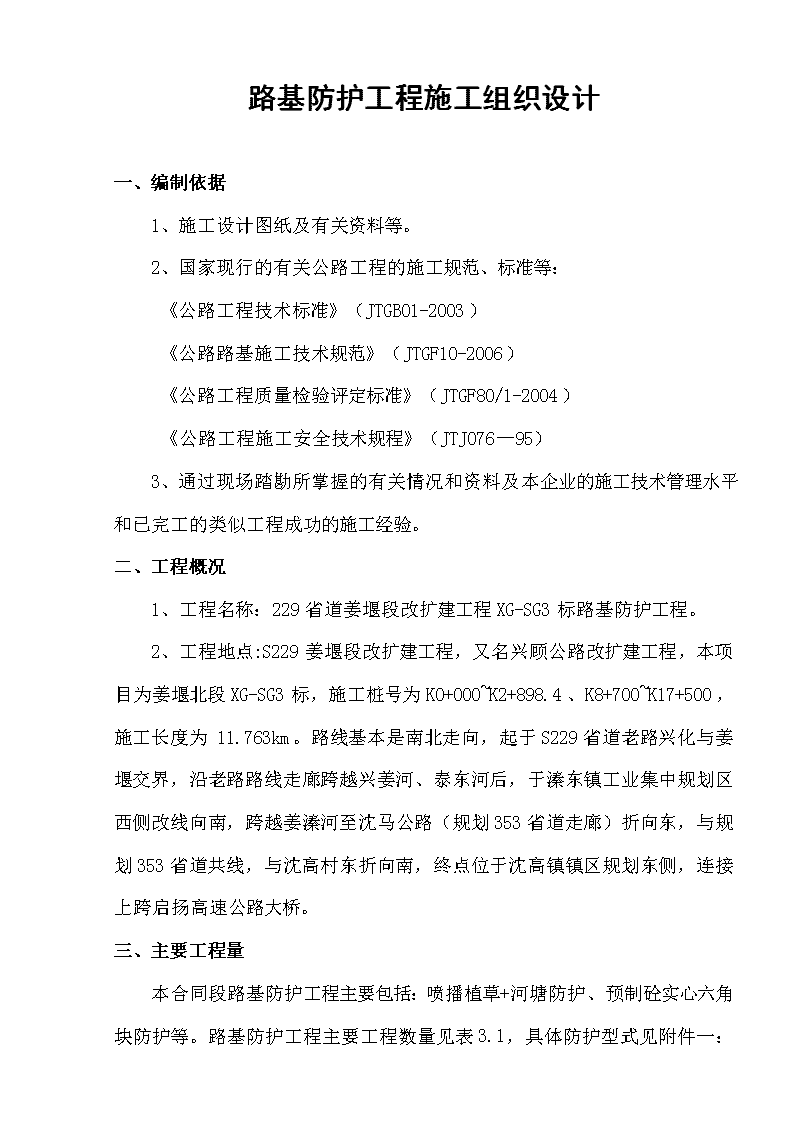

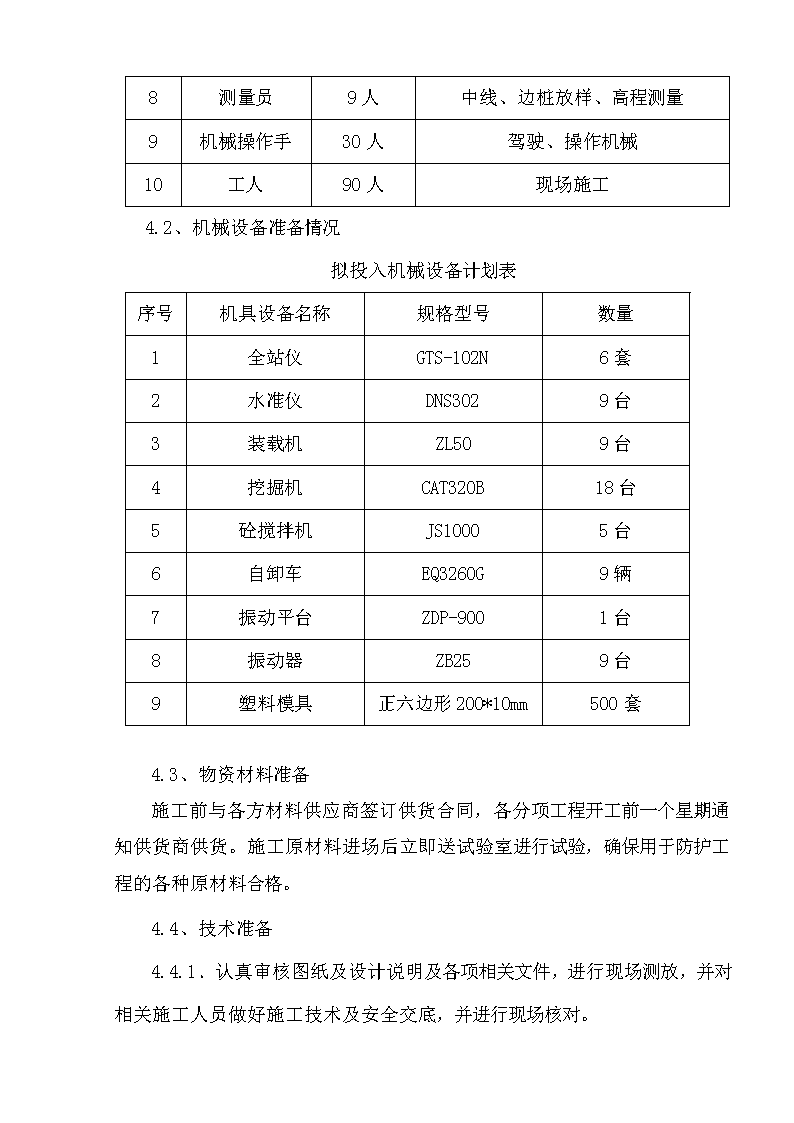

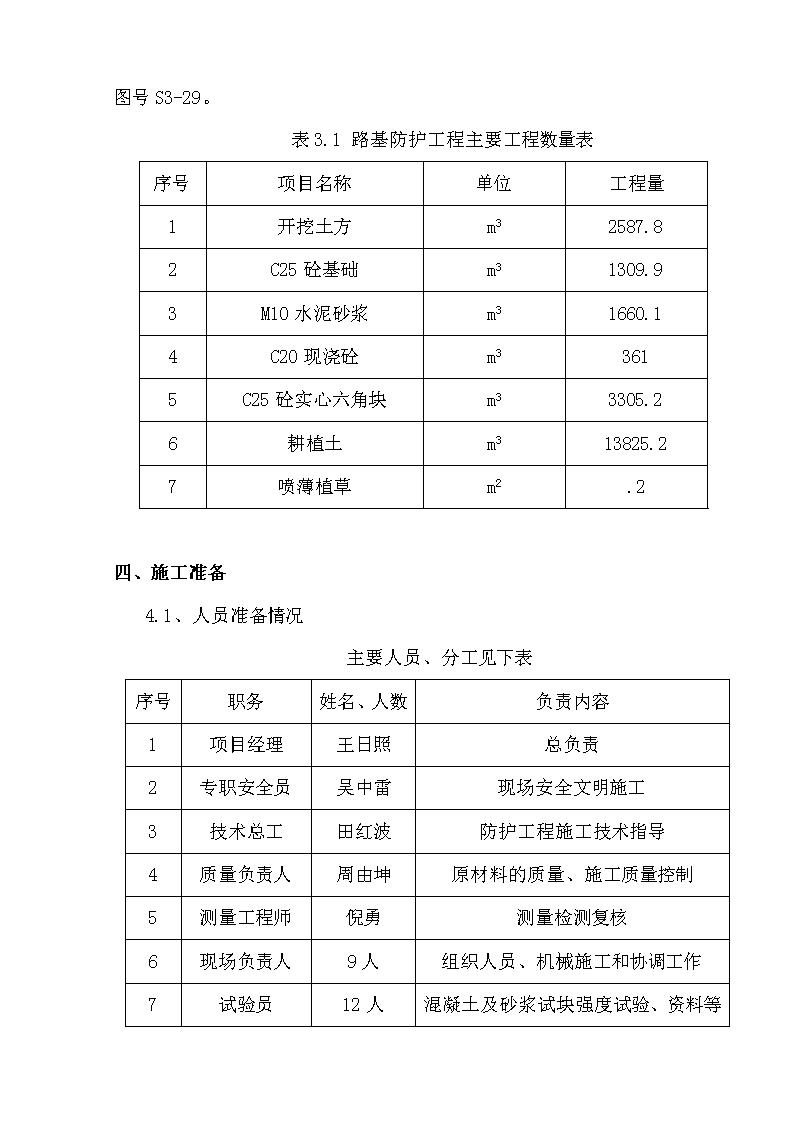

路基防护工程施工组织设计一、编制依据1、施工设计图纸及有关资料等。2、国家现行的有关公路工程的施工规范、标准等：　《公路工程技术标准》（JTGB01-2003）　《公路路基施工技术规范》（JTGF10-2006）　《公路工程质量检验评定标准》（JTGF80/1-2004）《公路工程施工安全技术规程》（JTJ076—95）3、通过现场踏勘所掌握的有关情况和资料及本企业的施工技术管理水平和已完工的类似工程成功的施工经验。二、工程概况1、工程名称：229省道姜堰段改扩建工程XG-SG3标路基防护工程。2、工程地点:S229姜堰段改扩建工程，又名兴顾公路改扩建工程，本项目为姜堰北段XG-SG3标，施工桩号为K0+000~K2+898.4、K8+700~K17+500，施工长度为11.763km。路线基本是南北走向，起于S229省道老路兴化与姜堰交界，沿老路路线走廊跨越兴姜河、泰东河后，于溱东镇工业集中规划区西侧改线向南，跨越姜溱河至沈马公路（规划353省道走廊）折向东，与规划353省道共线，与沈高村东折向南，终点位于沈高镇镇区规划东侧，连接上跨启扬高速公路大桥。三、主要工程量 本合同段路基防护工程主要包括：喷播植草+河塘防护、预制砼实心六角块防护等。路基防护工程主要工程数量见表3.1，具体防护型式见附件一：图号S3-29。表3.1路基防护工程主要工程数量表序号项目名称单位工程量1开挖土方m32587.82C25砼基础m31309.93M10水泥砂浆m31660.14C20现浇砼m33615C25砼实心六角块m33305.26耕植土m313825.27喷薄植草m2.2四、施工准备4.1、人员准备情况主要人员、分工见下表序号职务姓名、人数负责内容1项目经理王日照总负责2专职安全员吴中雷现场安全文明施工3技术总工田红波防护工程施工技术指导4质量负责人周由坤原材料的质量、施工质量控制5测量工程师倪勇测量检测复核6现场负责人9人组织人员、机械施工和协调工作7试验员12人混凝土及砂浆试块强度试验、资料等 8测量员9人中线、边桩放样、高程测量9机械操作手30人驾驶、操作机械10工人90人现场施工4.2、机械设备准备情况拟投入机械设备计划表序号机具设备名称规格型号数量1全站仪GTS-102N6套2水准仪DNS3029台3装载机ZL509台4挖掘机CAT320B18台5砼搅拌机JS10005台6自卸车EQ3260G9辆7振动平台ZDP-9001台8振动器ZB259台9塑料模具正六边形200*10mm500套4.3、物资材料准备 施工前与各方材料供应商签订供货合同，各分项工程开工前一个星期通知供货商供货。施工原材料进场后立即送试验室进行试验，确保用于防护工程的各种原材料合格。 4.4、技术准备 4.4.1．认真审核图纸及设计说明及各项相关文件，进行现场测放，并对相关施工人员做好施工技术及安全交底，并进行现场核对。  4.4.2．组织作业人员进行上岗培训和技能学习，加强质量意识、安全意识和环境保护意识等教育。4.4.3.试验室确定施工配合比并对进场材料进行检验。五、施工进度计划 施工进度计划应以路基土石方工程为依据，紧密配合路基土石方工程施工。计划开工日期2016年3月06日，计划完工日期2016年10月30日。 六、质量保证措施 6.1、组织保证 制定以自检为基础的质量检查制度和工前试验、工中检查、工后检验的试验检测制度。严格执行隐蔽工程的检查签证制度，隐蔽工程未经监理检查签证一律不得进行下一道工序。实行工序间的转序检查制度，每一道工序完成后，以自检、达标，经监理工程师检查签证后方可进行下一道工序施工，严把工序质量关，在施工队伍中开展“三工序”活动，即检查上道工序、做好本道工序、服务下道工序。 6.2、原材料质量控制（1）对进场的砂子、石子及水泥材料质量严格加以控制。要求进场的砂石料必须符合要求，杜绝不合格的砂石料进入施工场地。砂子采用中粗砂，保证质地良好，粗细适中，要求使用含泥量不大于2%的中粗砂，石子使用2级配（2～4cm），且含泥量不大于2%。对于不同品牌的水泥严禁混用，袋装水泥超过三个月、散装水泥超过六个月在使用前重新进行复检。对所有施工材料取样送至试验室进行检验，检验报告单经工地监理认可后方将其投入使用，严禁不合格材料进入施工现场。（2）对砼模具进行检测。根据设计图纸尺寸要求 ，各模具尺寸偏差不大于2mm，模具具有一定的刚度，以防变形引起误差。对于不合格的模具坚决予以剔除，以保证砼预制块的尺寸。6.3、施工过程中阶段质量控制项目部对各施工队进行必要的施工技术交底，对预制过程中各施工要点详细加以说明。（1）预制骨料所有的骨料必须干净，特别是石料，雨后进料含泥量一般偏大，砼预制时必须进行认真细致的清洗。需配备专用水泵专人冲洗，清洗不可只冲洗表面，每铲一层即要清洗一次。（2）砼块预制及时进行预制块的外形尺寸自检，填写项目部编制的砼预制块自检表格。尺寸误差大于允许偏差±2mm的，及时处理，同时项目部质检员对各施工队预制导体外形尺寸进行全面检查。6.4、施工质量标准6.4.1基本要求1）砂浆所用的水泥、砂、水的质量应符合有关规范的要求，按规定的配合比施工。2）锥、护坡基础埋置深度及地基承载力应符合设计要求。3）砌体应咬扣紧密，嵌缝饱满密实。4）锥、护坡填土密实度应达到设计要求，对坡面刷坡整平后方可砌筑。6.4.2实测项目6.4.1预制块实测项目 项次检　查　项　目规定值或允许偏差检查方法和频率规定分1混凝土强度（Mpa）在合格标准内按附录D检查402断面尺寸（mm）≦±5尺量：2处35﹥±103坡度（mm）＋5，－10直尺25表6.4.2锥、护坡实测项目项次检查项目规定值或允许偏差检查方法和频率1Δ砂浆强度(Mpa)在合格标准内按附录F检查2顶面高程(mm)±50水准仪：每50m检查3点，不足50m时至少2点3表面平整度(mm)302m直尺：锥坡检查3处，护坡每50m检查3处4坡度不陡于设计坡度尺量：每50m量3处5Δ厚度(mm)不小于设计尺量：每100m检查3处6底面高程(mm)±50水准仪：每50m检查3点6.4.3外观鉴定预制块外观：尺寸准确、整齐统一、棱角分明、表面清洁平整、外露面不允许有蜂窝等不良现象。外形尺寸应符合设计要求，尺寸偏差在容许偏差范围之内。锥、护坡外观：表面平整，无垂直通缝。勾缝平顺，无脱落现象。 七、安全保证措施1、落实安全责任，实施责任管理根据“全员管理、安全第一”的原则，建立各级人员安全生产责任制，明确规定各级领导、职能部门、工程技术人员和生产工人在施工生产中的安全责任。施工安全制度主要有：安全生产责任制度、安全生产教育制度、安全检查制度、安全技术措施制度、安全交底制度、事故分析和处理制度等。安全检查制度：建立日常检查制度和每月例行检查制度。安全责任制度：对所有人员进行安全责任分解，建立岗位安全责任制。安全教育制度：定期进行安全知识教育和思想教育。安全审查制度：对重要施工项目的施工方案进行安全审查，组织相关专业技术进行评审。安全事故报告制度：发生安全质量事故后，负伤者或事故现场有关人员应当立即向指挥部领导汇报，指挥部领导在接到重伤、死亡或或重大死亡事故报告后，立即报告给企业主管部门、建设单位、监理单位和所在地的劳动部门、公安部门、人民检察院、工会。同时迅速采取必要措施抢救人员和财产，防止事故扩大。作业安全细则:对各种工程项目制定详细的安全工作细则,作为安全管理制度执行。2、建立健全安全保证体系实行项目经理部→工程队→施工班组三级安全管理体系。项目经理部设立安全管理小组，由主管生产的项目经理任组长，工地设立专职安全员，班组设兼职安全员，从而形成一个健全的安全保证体系。3、强化安全管理与训练 进行安全教育与训练，增强人的安全生产意识，提高安全生产知识，有效防止人的不安全行为，减少人的失误。安全教育包括知识、技能、意识三个阶段的教育。（1）、对新进场的工人进行安全生产的教育和培训，经考核合格后，方准许其进入操作岗位。（2）、对车辆驾驶等特殊工种的工人，进行专门的安全操作训练。（3）、在采用新工艺、新方法、新设备或调换工作岗位时，对工人进行新操作方法和新工作岗位的安全教育。（4）、设立每周一次的安全活动日，在班前班后会上检查安全生产的活动情况，并对职工进行经常性的安全教育和安全宣传活动。八、环境保护措施1．环境保护是我国的一项基本国策，在公路建设中，应作好公路建设的环境保护工作，减轻因公路建设导致的环境污染，保护自然，维护生态平衡。2．建立健全环保管理制度。根据本工程施工特点，建立施工环保岗位责任制，环保责任落实到人，组织现场施工管理人员和施工作业班组接受环保学习与教育，项目部及时进行检查与督促，对违规操作行为进行处罚与纠正。3．场地废料和土石弃方，按照设计与监理工程师要求送至弃土场进行处理，防止水土流失，尽量减少对周围环境影响和破坏。4．及时进行路基边坡的防护的排水工程施工，保证路基临时排水顺畅，避免引起水土流失。5．合理安排机械设备操作时间，尽量减少施工过程中各种噪音对附近居民的生活影响 路基防护工程施工技术方案一、总体施工方案1、护坡道防护一般路基护坡道利用削坡土方，整成流线型，采用喷薄植草防护。 2、土路肩防护土路肩培种植土，并植草防护，培土植草注意草皮面不高于硬路肩边缘，以免造成路面积水。3、路堤边坡防护3.1一般路段：对于路堤填筑高度≦3.0m，采用喷薄植草防护；路堤填筑高度>3.0m，采用C25预制砼实心六角块防护。3.2河塘路段：小的鱼塘沟河清淤后回填，视为一般路基，不进行特殊防护，较大河塘路段，排水清淤后，在设计水位高度加50cm安全高度的边坡范围，采用C25预制砼实心六角块防护。 3.3桥头路段：一般路段对于桥梁台后10m范围内及桥梁台前溜坡、锥坡采用C25预制砼实心六角块防护。 3.4小型构造物：箱涵、圆管涵洞口锥坡采用C25预制砼实心六角块防护。三、施工方法1、C25预制砼实心六角块防护1.1施工工艺清理验收砂浆勾缝预制块护坡砌筑砂垫层铺设测量放样坡面平整报监理验收砼预制块养护砼预制块预制材料备置施工机具就位砼搅拌站准备模具准备施工准备阶段1.2砼预制块的制作 1.2.1预制场地在靠近施工场地K2+765、K9+500、K11+500、K14+300、K15+700各设置一处砼预制块预制场地。1.2.2预制材料水泥：采用符合国家标准的Po42.5#普通硅酸盐水泥，出厂必须有合格证，水泥运至工地后，存放在干燥、密闭、具有良好通风的地方，其堆放和保管应满足规范中的有关要求。骨料：细骨料选用质地坚硬、颗粒洁净、级配良好的天然砂。粒形一般为方圆形，不应有活性。细骨料在贮存期保持无异物侵入，避免离析和污染。粗骨料选用质地坚硬、洁净及级配良好的碎石或卵石。粒形为方圆形，避免针片颗粒。水：砼拌和的用水必须新鲜、洁净、无污染。模具：采用正六边形塑料模具预制砼，拆除模板时应保证构件不变形和棱角完整。1.2.3预制块砼的拌制与浇筑本工程将采用350L型搅拌机进行砼的搅拌作业，每次砼施工第一盘按规定过磅地材装入劳动车内，以后逐盘同样装配，严格按照监理认可的配比进行操作，确保每盘砼所含各种材料的准确性，搅拌每盘砼的时间不小于90秒。预制块砼标号C25，预制块为实心正六边形，边长为200mm，厚100mm，预制块的砼采用平板振动器进行振捣，振捣密实后的表面人工进行二次抹光，使成型的预制块表面平整光洁，以利于以后护坡预制块砌筑的的表面光洁。预制块砼在浇筑后立即养护，专人做好砼块的养护记录。1.2.4养生 混凝土预制块生产过程中，一般情况下采用自然养护。当夏季气温高、湿度低，混凝土预制块浇筑初凝后立即养护。养护时间14d，以草包覆盖，在开始养护的一周内，昼夜专人负责洒水并时刻保持草包湿润，以后养护时间里每天洒水约4次左右，并保持草包湿润。1.2.5砼预制块贮存、搬运　　1）砼预制块浇筑成型达48小时后，应及时堆放，以免占用场地，但堆放时应轻拿轻放，堆放整齐有序。　　2）砼预制块在搬运过程中要切实做到人工装车、卸车。装车时砼预制块应相互挤紧，以免在运输过程中撞坏；卸车时做到轻拿轻放，禁止野蛮装卸，不允许自卸车直接翻倒卸砼预制块。　　3）砼预制块在运输过程中，司机应做到匀速行驶，避免大的颠波。确保砼预制块不受损坏。1.3、砼预制实心六角块安装1.3.1施工测量放样 首先布设施工控制网，进行施工放样，埋设分段开挖桩号和开挖轮廓线标志，测量开挖前后断面。 根据施工控制网测量放样，确定护坡范围线，削坡前应对准备护坡区域的地形进行实地测量，确定削坡范围。  1.3.2整坡 根据放样将多余土方用挖掘机削坡挖除，在进行机械削坡时预留10cm厚的保护层，该保护层在上部干砌六角形水泥预制块护坡施工前用人工进行开挖，使其达到图纸设计的边坡，并使坡面平整平顺，清廊分明。 1.3.3护脚基础的开挖与砼浇筑测量施工放样时，根据坡脚地形尽量使护脚平顺、顺直，走向与路堤坡顶外边线平行，依测量放样点采用机械开挖、人工修整成型。基坑挖完后通知监理工程师验槽。经监理工程师验收合格后，立即进行护脚基础C25砼浇注并进行养护，养护时间不小于7天。1.3.4M10砂浆垫层铺设顺路基边坡方向，每隔20米布置一个控制断面，在每个断面的坡脚、中部、坡顶部位分别打桩，并标出垫层和砼预制块护坡厚度及坡脚、坡顶角的位置，用尼龙线拉紧，检查坡面厚度，上下方脚位置及深度，符合设计要求后，即可铺设垫层，铺设垫层从低处向高处平铺厚度均匀，随砌块的砌筑进程随铺随砌，保证垫层厚度及表面平整密实。1.3.5砼预制块的砌筑按施工图纸布置图进行铺砌，护坡砼预制块砌筑自下而上进行，砌筑先砌外围行列，后砌里层，外围行列与里圈砌体应纵横交错，连成一体，砌体间咬扣紧密，错缝无通缝，不得叠砌和浮塞，保证砌体表面保持平整、美观。 1.3.6勾缝砌筑完成即可进行勾缝，采用M10水泥砂浆勾缝，保证勾缝密实。四、施工注意事项1、防护工程应待地基沉降稳定、路基坡面夯实后施工。 2、施工前先进行边坡清理，所有的防护工程开挖的路基边坡土方可利用于坡道、中央分隔带、土路肩，多于土方应弃运至取土坑内。3、填河塘路段的防护时，在开挖基础前，应清淤彻底后，再向下挖基础所需的深度。4、防护工程的砂浆、混凝土应机械拌和，并应随拌随用，不得在砌体或路面上人工拌和。 229省道姜堰段改扩建工程XG-SG3标项目部组织机构图项目总工：田洪波项目经理：王日照质检部：丁金伟、周晓云财务部：周志江、盛莉莉试验室：吴康亮、周由坤综合部：许志伟、丁金伟安全部：周晓峰、吴中雷合同部：游庆扬、谭奎工程部：张利国、仇华林附属施工队 质量保证体系框图强化技术力量反馈实现质量目标改进工作质量缺陷纠正技术交底工艺审定方法培训作业指导书测量监测QC教育质量第一普及教育专题教育专项技能培训提高质量意识技术岗位责任制检查落实熟悉图纸掌握规范完善的质量管理组织机构贯彻ISO9001质量标准推行全面质量管理检查创优成果明确创优项目标工作制度和标准制定创优措施配备强有力的班子整合施工队伍接受建设单位和监理监督严格施工工艺加强过程控制进行自检互检交接检施工作业加强现场试验控制充分利用现代化检测手段质量保证体系组织保证施工保证技术保证思想保证物资设备保证物资材料机械设备性能检验货源调查采购过程质量控制过程质量控制及调试 安全管理网络图项目经理：王日照项目总工：田洪波项目副总工：张利国安全部：吴中雷路基土方施工队软基处理施工队桥梁施工队附属工程施工队路面施工队 文明施工组织网络图项目文明管理委员会项目经理任主任环境部门内业文明负责人外业文明负责人内勤文明负责人文明生产委员会办公室各有关管理部门现场有关执行班组长现场施工全体人员
