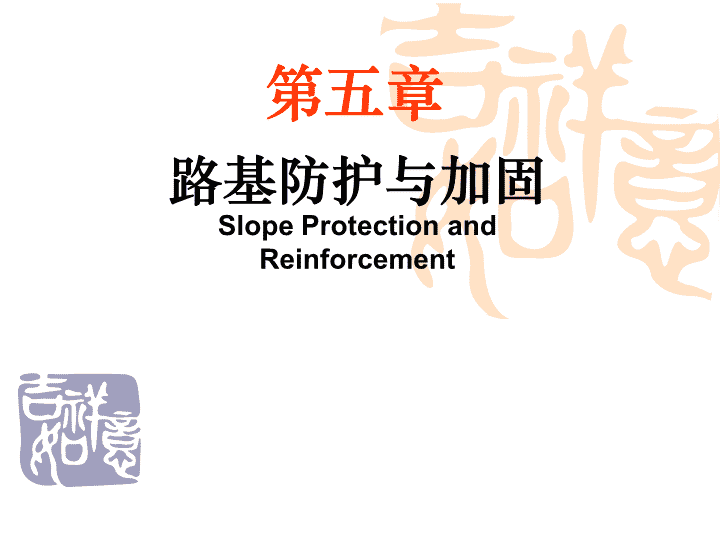

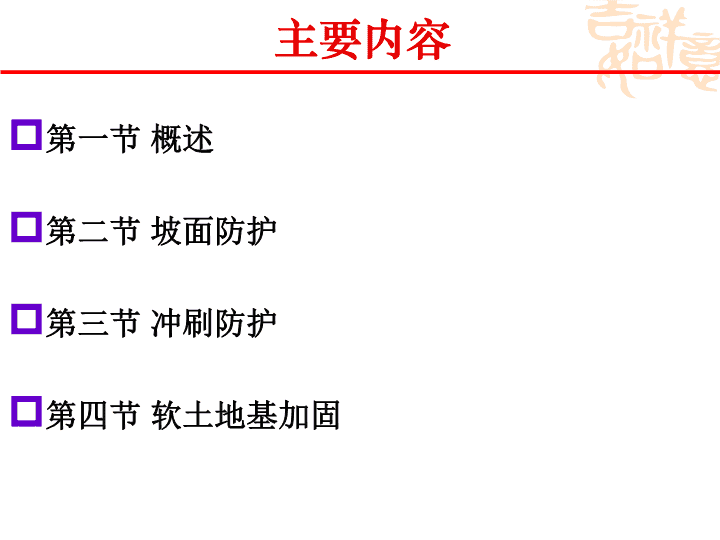

第五章路基防护与加固SlopeProtectionandReinforcement 主要内容第一节概述第二节坡面防护第三节冲刷防护第四节软土地基加固 第一节概述边坡灾害2008.5.12汶川地震灾害 第一节概述边坡灾害2008.5.12汶川地震灾害 第一节概述边坡灾害2008.5.12汶川地震灾害 路基防护与加固的原因1）坡面冲刷及风化2）河岸冲刷3）土质浸水湿软4）地基湿软沉陷路基防护与加固的意义1）确保路基路面的稳定性2）确保路基路面的强度3）确保路基路面的使用耐久性◆1、防护与加固的原因及意义第一节概述 边坡坡面防护：植物防护、工程防护(喷锚)沿河路堤冲刷防护与加固：直接防护、间接防护湿软地基加固处治：换填土、碾压夯实、排水固结、振动挤密、化学加固、土工格栅◆2、路基防护与加固的类型第一节概述 1）种草适宜坡高不大、边坡不陡于1:1.0的土质易种植边坡，其表面水径流速度应低于0.6m/s。边坡坡度在1:1.0~1:2.0时也可种草，但应采取固定草种布或网格固定撒种等方法。◆1、植物防护第二节坡面防护 2）铺草皮表面水径流速度在0.6m/s~1.8m/s之间时不宜种草，而应根据情况按平铺、水平叠置、垂直坡面叠置、斜叠置等不同方法铺草皮，必要时可先浆砌防护，在浆砌内部铺草皮，以减小水流冲刷。草皮防护示意图：a)平铺平面；b)平铺剖面；c)水平叠铺；d)垂直叠铺；e)斜交叠铺；f)网格式第二节坡面防护◆1、植物防护 第二节坡面防护1、植物防护3）客土喷播客土喷播是将含有植物生长所需营养的基质材料混合胶结材料喷附在岩基坡面上，在岩基坡面上创造出宜于植物生长的硬度的、牢固且透气、与自然表土相近的土板块，种植出可粗放管理的植物群落，最大程度地恢复自然生态。 4）植树主要用于堤岸边的河滩、沙漠及雪害地区的防护林等情况，主要起到：①降低河滩水流速度及改变水流方向；②防风固沙；③防雪等作用。低等级公路也可在路两侧进行植树，以起到固土、降尘、绿化、诱导视线等作用。第二节坡面防护◆1、植物防护 第二节坡面防护1、植物防护5）景观设计边坡防护设计应与道路景观设计、道路稳定设计相协调。 1）砂浆抹面防护主要用于石质挖方坡面，以防止岩石表面风化。但要求岩表完整未剥落、表面较平整，一般抹面的厚度在2~10cm。2）喷浆防护用于易风化且坡面不平整的岩石挖方边坡，一般厚度在5~10cm。喷浆坡面应设置排水孔。3）勾缝、灌浆、嵌补防止水分渗入缝隙。◆2、工程防护第二节坡面防护 4）干砌片石护面有单层与双层之分，须做砂垫层，厚度一般不小于20cm，主要用于坡面或排水沟渠。第二节坡面防护◆2、工程防护 4）浆砌片石护面（墙）封闭软质岩层、高填方路堤表面及较破碎的挖方边坡，一般立交内凹的夹角部分及较破碎的挖方边坡须全浆砌防护，其它可采用菱形、拱形、方格形等防护方式，其间土体可种草或铺草皮。护面墙高度H(m)路堑边坡护面墙厚度(m)顶宽b底宽d≤21：0.50.400.40≤6陡于1：0.50.400.40+0.10H6
