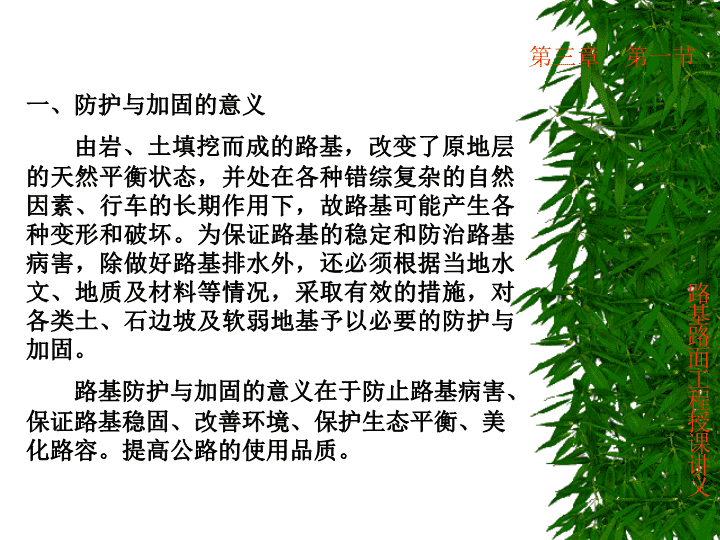

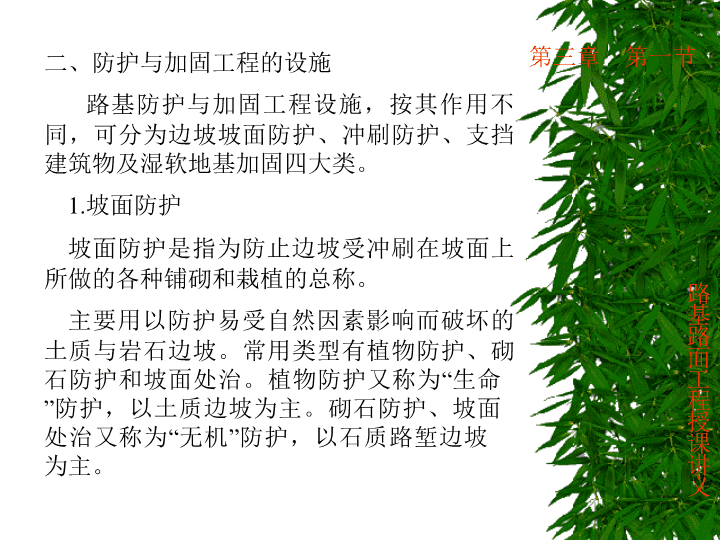

第三章第一节路基路面工程授课讲义一、防护与加固的意义由岩、土填挖而成的路基，改变了原地层的天然平衡状态，并处在各种错综复杂的自然因素、行车的长期作用下，故路基可能产生各种变形和破坏。为保证路基的稳定和防治路基病害，除做好路基排水外，还必须根据当地水文、地质及材料等情况，采取有效的措施，对各类土、石边坡及软弱地基予以必要的防护与加固。路基防护与加固的意义在于防止路基病害、保证路基稳固、改善环境、保护生态平衡、美化路容。提高公路的使用品质。 第三章第一节路基路面工程授课讲义二、防护与加固工程的设施路基防护与加固工程设施，按其作用不同，可分为边坡坡面防护、冲刷防护、支挡建筑物及湿软地基加固四大类。1.坡面防护坡面防护是指为防止边坡受冲刷在坡面上所做的各种铺砌和栽植的总称。主要用以防护易受自然因素影响而破坏的土质与岩石边坡。常用类型有植物防护、砌石防护和坡面处治。植物防护又称为“生命”防护，以土质边坡为主。砌石防护、坡面处治又称为“无机”防护，以石质路堑边坡为主。 第三章第一节路基路面工程授课讲义2.冲刷防护用于防护水流对路基的冲刷与淘刷，可分为直播防护和间接防护两类。直接防护类型有植物防护、铺石、抛石、石笼等。间接防护主要指设置导治结构物，如丁坝、顺坝、防洪堤、拦水坝等，必要时进行疏浚河床、改变河道，以改变流水方向，避免或减缓水流对路基的直接破坏作用。3.支挡建筑物用以防止路基变形或支挡路基本体或山体的位移，以保证其稳定性，常用的类型有路基边坡支撑(挡土墙、土垛、石垛及其他具有承重作用的构造物)和堤岸支挡(沿河驳岸、浸水挡土墙)。驳岸与浸水挡土墙主要区别在于，前者主要起防水作用，后者既起防水，又兼支挡路基的土侧压力。 第三章第一节路基路面工程授课讲义4.湿软地基加固用各种有效方法处治含水量高、孔隙比大、承载力低的湿软地基，以防路基沉陷、滑移或发生其他病害。 第三章第二节路基路面工程授课讲义第二节坡面防护路基边坡坡面防护，又称边坡防护，主要保证路基边破表面免受降水、日照、风力等自然力的破坏，通过将坡面封闭隔绝或隔离，避免或减缓与大气直接接触，阻止岩土进—步风化，防止或减缓地面水流对边坡的冲刷和淘刷，从而提高边坡的稳固性，还可美化路容，达到防护边坡破损之目的。 第三章第二节路基路面工程授课讲义一、植物防护植物防护主要适用于允许流速小于1.2-1.8m／s的季节性水流冲刷及较缓的土质边坡，依靠成活植物的发达根系，深入土层，使表土固结。植物根、茎、叶可以调节表土的湿度，阻滞地表径流，防止或减缓冲刷，防洪保堤。沙漠或积雪地区路基两侧植树，可成为防砂栅和防雪栅。不同的植被，还可起到交通诱导、安全、防眩、吸尘、隔音作用，同时美化路容，协调环境。因此，在适宜于植物生长的土质边坡上，应优先采用植物防护。1.种草2.铺草皮3.植树 第三章第二节路基路面工程授课讲义 第三章第二节路基路面工程授课讲义二、工程防护1.砌石防护为防止地面径流或河水冲刷，公路填方边坡、沿河路堤浸水部位坡面、土质路堑边坡下部的局部，以及桥涵附近坡面，可采用砌石防护。砌石防护可分为干砌和浆砌两种，如图1-4-2所示。 第三章第二节路基路面工程授课讲义
