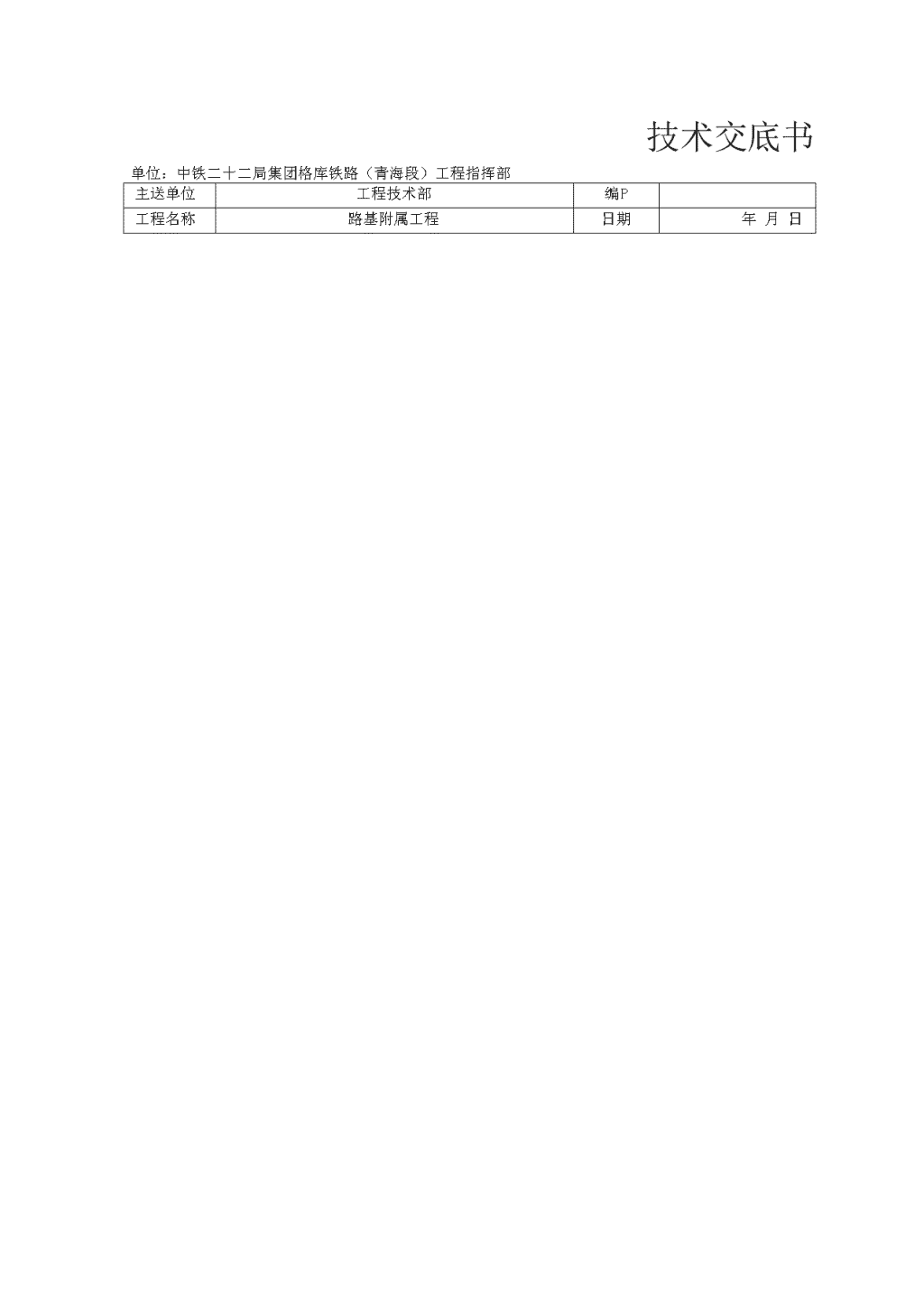

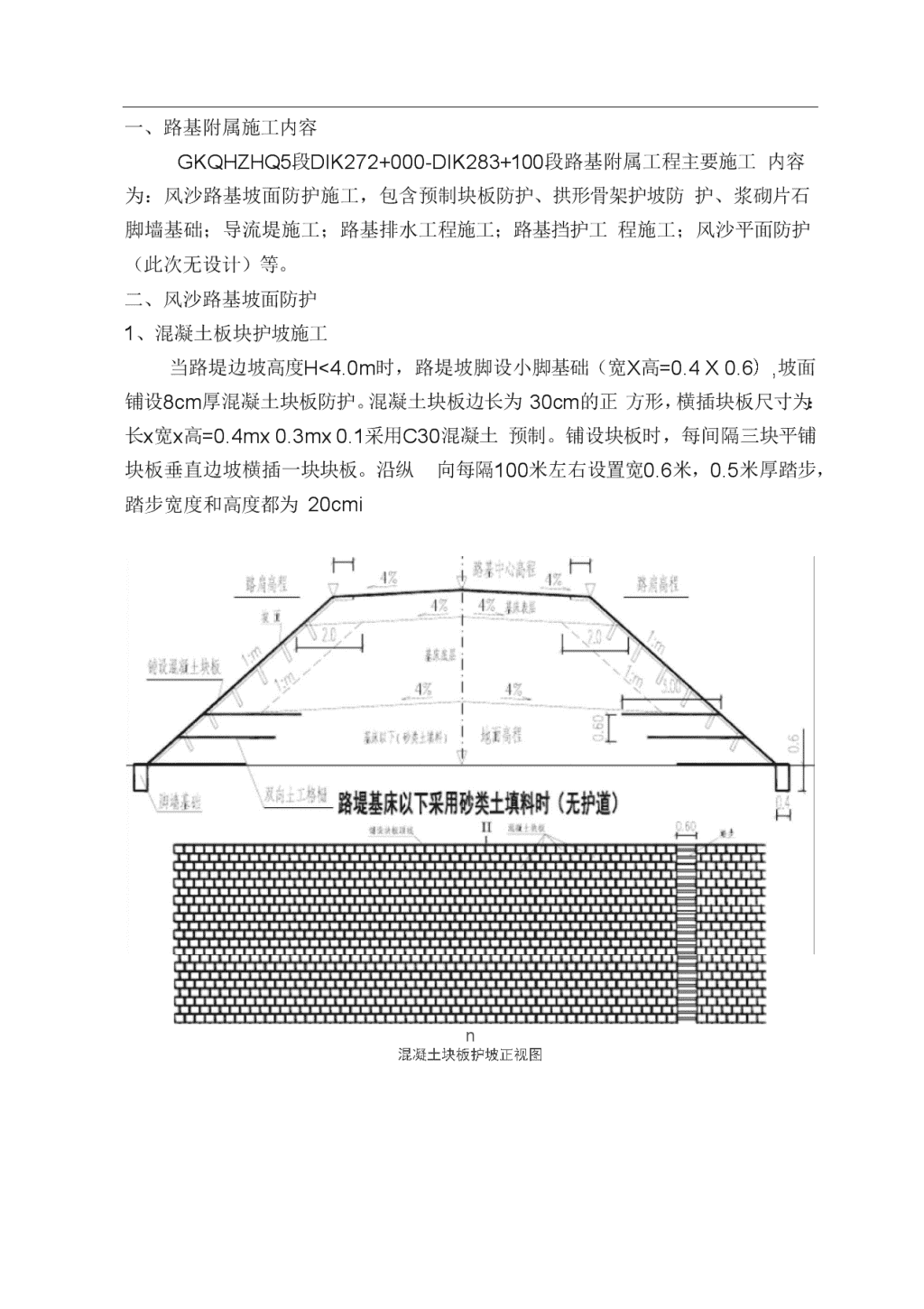

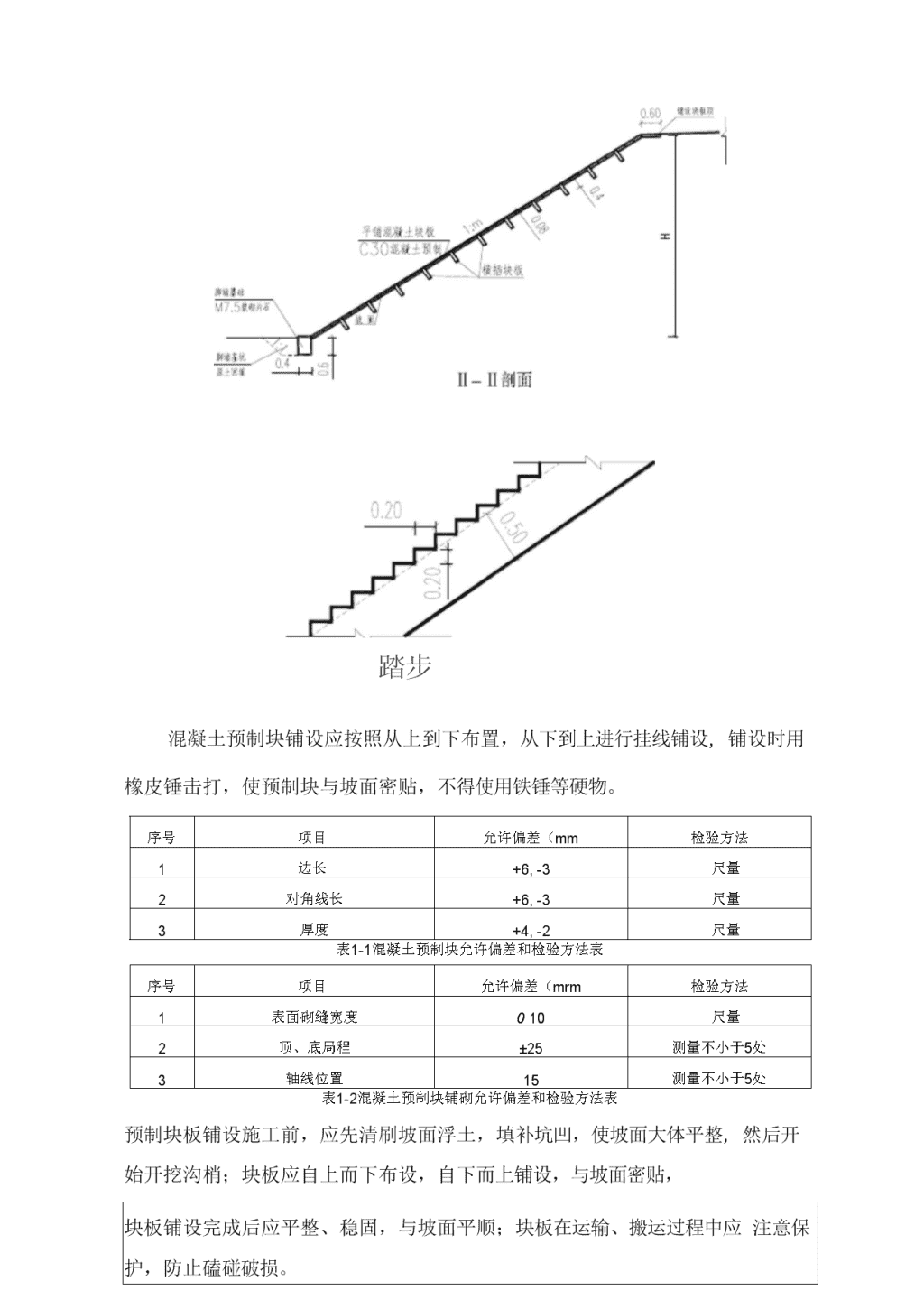

技术交底书单位：中铁二十二局集团格库铁路（青海段）工程指挥部主送单位工程技术部编P工程名称路基附属工程日期年月日 一、路基附属施工内容GKQHZHQ5段DIK272+000-DIK283+100段路基附属工程主要施工内容为：风沙路基坡面防护施工，包含预制块板防护、拱形骨架护坡防护、浆砌片石脚墙基础；导流堤施工；路基排水工程施工；路基挡护工程施工；风沙平面防护（此次无设计）等。二、风沙路基坡面防护1、混凝土板块护坡施工当路堤边坡高度H<4.0m时，路堤坡脚设小脚基础（宽X高=0.4X0.6）,坡面铺设8cm厚混凝土块板防护。混凝土块板边长为30cm的正方形，横插块板尺寸为：长x宽x高=0.4mx0.3mx0.1采用C30混凝土预制。铺设块板时，每间隔三块平铺块板垂直边坡横插一块块板。沿纵向每隔100米左右设置宽0.6米，0.5米厚踏步，踏步宽度和高度都为20cmin混凝土块板护坡正视图 踏步混凝土预制块铺设应按照从上到下布置，从下到上进行挂线铺设,铺设时用橡皮锤击打，使预制块与坡面密贴，不得使用铁锤等硬物。序号项目允许偏差（mm检验方法1边长+6,-3尺量2对角线长+6,-3尺量3厚度+4,-2尺量表1-1混凝土预制块允许偏差和检验方法表序号项目允许偏差（mrm检验方法1表面砌缝宽度010尺量2顶、底局程±25测量不小于5处3轴线位置15测量不小于5处表1-2混凝土预制块铺砌允许偏差和检验方法表预制块板铺设施工前，应先清刷坡面浮土，填补坑凹，使坡面大体平整,然后开始开挖沟梢；块板应自上而下布设，自下而上铺设，与坡面密贴，块板铺设完成后应平整、稳固，与坡面平顺；块板在运输、搬运过程中应注意保护，防止磕碰破损。 2、拱形骨架护坡防护施工当HA4米时，路堤坡脚设脚墙基础，（宽X高=0.5X0.8）,坡面采用拱形骨架护坡防护，拱尺寸3.0x3.0m,骨架厚0.4m,全部镶入土体中，骨架、护脚、镶边、踏步等采用M7.5浆砌片石现场砌筑。主骨架宽0.5m,骨架内铺设8cm厚C30混凝土块板。沿线路方向每隔15.02m设一道伸缩缝，缝宽0.02m,缝内用沥青麻筋全断面填塞。沿纵向每隔100m左右设置0.6m宽、0.5m厚踏步，踏步台阶宽度和高度均为0.2m。施工工艺流程：测量放样一脚墙基础开挖一脚墙基础砌筑一护脚砌筑-骨架基础开挖一骨架砌筑一勾缝-养生一骨架内填土一验收。施工前应先清刷坡面浮土，填补坑凹，使坡面大体平整。由于主骨架及护脚与脚墙基础相连，脚墙基础的位置正确与否，将复接影响主骨架及护脚的整体线性和外观效果，故测量放样时，务必做到精准无误。基坑开挖前用石灰洒出开挖边界，采用挖掘机配合人工进行开挖。基坑开挖完成后，现场技术员进行检查，自检合格后，报监理工程师验收合格后进行下道工序施工。拌制砂浆用水，采用淡水，由水车运输至现场。砂浆现场拌制时，各组材料应采用称重计量。砌筑砂浆采用圆盘式砂浆搅拌机拌制，搅拌时间不得少于2min。砂浆应随拌随用，拌制好的水泥砂浆应在3h内使用完毕，己凝结的砂浆不得使用。采用凹缝形式，缝宽1.5〜2.0cm,缝深1.0〜1.5cm,勾缝前先用水将砌体表面冲洗干净，将砂浆嵌入缝中，与石料牢固结合；再用不低于同强度级别的水泥砂浆（选用细砂拌制）抹平划梢，缝两侧抹带宽lcm,厚0.5cm的砂浆凸带。 浆砌片石施工米用挤浆法水平分层、分段进行砌筑。分段位置设在沉降缝处，脚墙和护脚的沉降缝应保持在一条直线上。各砌块的砌缝应互相错开最少8cmi严禁产生纵、横、斜向通缝，砌缝应饱满，完全充满砂浆，不得有空洞存在。7E位砌块表面砌缝的范度不得大于4cmi砌体表面与二块相邻石料相切的孔隙不得大于7cmi每砌筑120cm高度以内应找一次。浆砌片石时，应利用片石的自然形状，互相交错的衔接在一起，因此除最下一层石块应大面朝下外，上面得石块不一定必须大面朝下，做到犬齿交错，搭接紧密即可。同时在砌下层石块时，即应考虑上层石块如何接砌。砌筑过程中还要将石料的砌缝留开，保证2cm的深度，以利于勾缝。骨架砌筑时双向挂线控制骨架轴线拱型骨架铺砌时应先架设双层钢筋定位架，确保浆砌拱架的线性，使其整体协册TL勾缝需注意：勾自然缝，缝的线性为折线，杜绝勾假缝，勾缝以后需用钢刷配合干净水将浆砌片石表面清洗干净整洁，不得用砂浆抹面及修饰表面。序号项目允许偏差（mrm检验方法1表面砌缝宽度<40尺量2每找什次的砌筑高度01200尺量3两层间竖向错缝>80尺量4三块石料相接处的空隙<70尺量5砌筑方式挤浆法，底层坐浆表2-1砌体砌缝宽度、位置和砌筑方式验收标准和检验方法表序号项目允许偏差（mrm检验方法1表面砌缝宽度010尺量2顶、底局程±25测量不小于5处3轴线位置15测量不小于5处表2-2砌体尺寸和位置允许偏差和检验方法表 r502拱型骨架护坡正视图踏步 编制：复核：签收:
