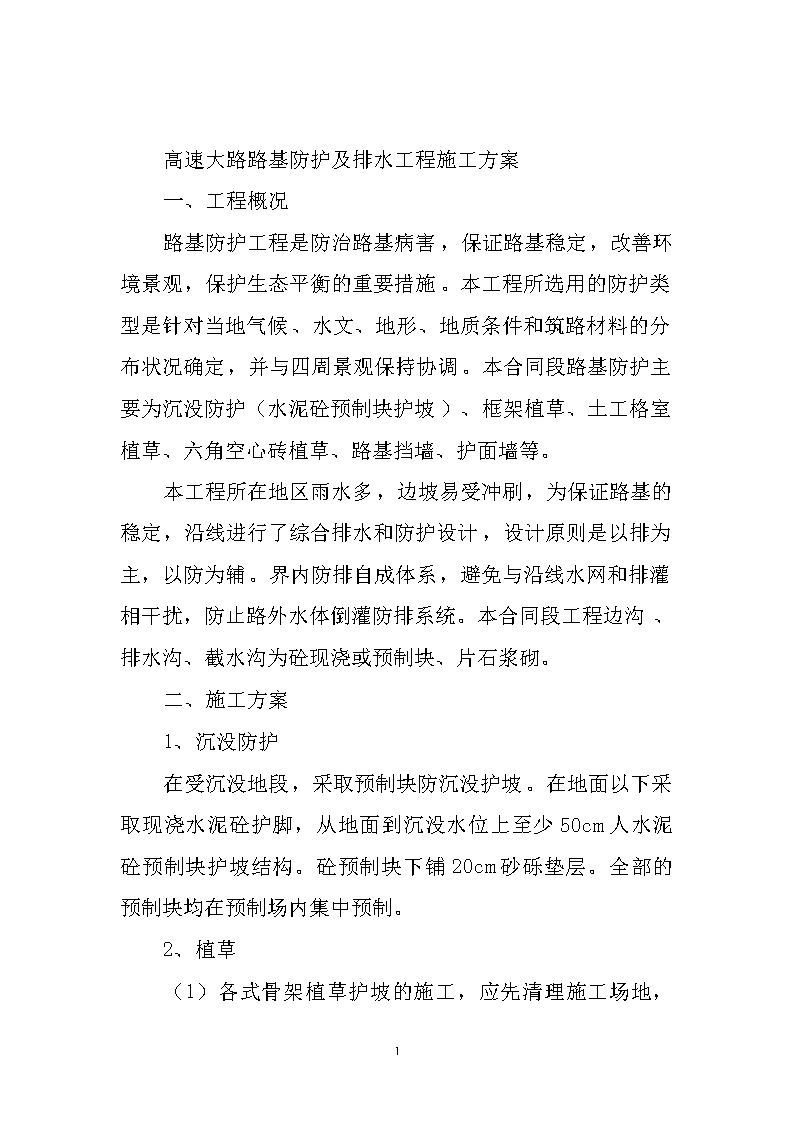

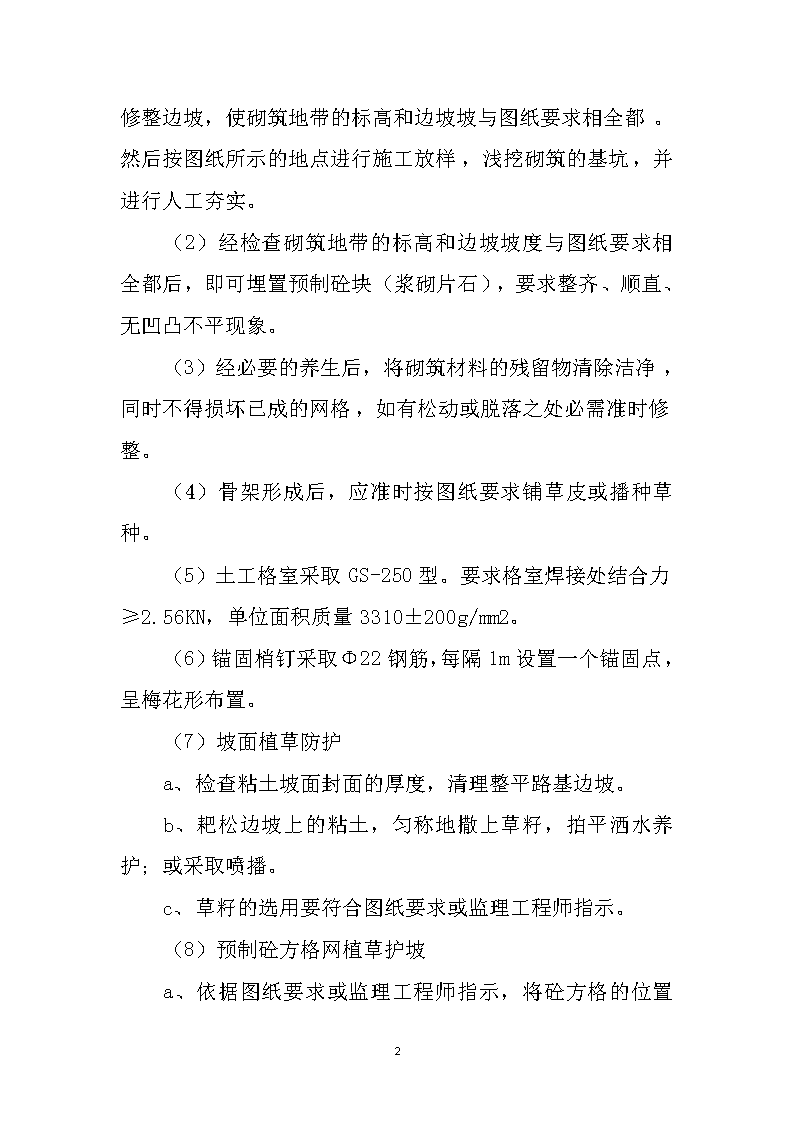

LOGO高速大路路基防护排水工程施工方案 　　高速大路路基防护及排水工程施工方案　　一、工程概况　　路基防护工程是防治路基病害，保证路基稳定，改善环境景观，保护生态平衡的重要措施。本工程所选用的防护类型是针对当地气候、水文、地形、地质条件和筑路材料的分布状况确定，并与四周景观保持协调。本合同段路基防护主要为沉没防护（水泥砼预制块护坡）、框架植草、土工格室植草、六角空心砖植草、路基挡墙、护面墙等。　　本工程所在地区雨水多，边坡易受冲刷，为保证路基的稳定，沿线进行了综合排水和防护设计，设计原则是以排为主，以防为辅。界内防排自成体系，避免与沿线水网和排灌相干扰，防止路外水体倒灌防排系统。本合同段工程边沟、排水沟、截水沟为砼现浇或预制块、片石浆砌。　　二、施工方案　　1、沉没防护　　在受沉没地段，采取预制块防沉没护坡。在地面以下采取现浇水泥砼护脚，从地面到沉没水位上至少50cm人水泥砼预制块护坡结构。砼预制块下铺20cm砂砾垫层。全部的预制块均在预制场内集中预制。　　2、植草6 　　（1）各式骨架植草护坡的施工，应先清理施工场地，修整边坡，使砌筑地带的标高和边坡坡与图纸要求相全都。然后按图纸所示的地点进行施工放样，浅挖砌筑的基坑，并进行人工夯实。　　（2）经检查砌筑地带的标高和边坡坡度与图纸要求相全都后，即可埋置预制砼块（浆砌片石），要求整齐、顺直、无凹凸不平现象。　　（3）经必要的养生后，将砌筑材料的残留物清除洁净，同时不得损坏已成的网格，如有松动或脱落之处必需准时修整。　　（4）骨架形成后，应准时按图纸要求铺草皮或播种草种。　　（5）土工格室采取GS-250型。要求格室焊接处结合力≥2.56KN，单位面积质量3310±200g/mm2。　　（6）锚固梢钉采取Φ22钢筋，每隔1m设置一个锚固点，呈梅花形布置。　　（7）坡面植草防护　　a、检查粘土坡面封面的厚度，清理整平路基边坡。　　b、耙松边坡上的粘土，匀称地撒上草籽，拍平洒水养护；或采取喷播。　　c、草籽的选用要符合图纸要求或监理工程师指示。　　（8）预制砼方格网植草护坡6 　　a、依据图纸要求或监理工程师指示，将砼方格的位置在边坡上放线。　　b、砼预制件铺筑网格时，板块之间相接紧密，并按图纸要求嵌入坡面，肋柱、板块应垂直坡面。　　c、网格内所填粘土封层应整平、夯实、满意设计要求的厚度。　　d、网格内植草皮，草皮的选用和尺寸应符合图纸要求，需由下至上逐排错缝铺设压实，并用木桩或竹桩固定于边坡上；或采取喷播。　　e、草皮在运输过程中用湿麻袋或其它合适的掩盖，以防阳光、大风和恶劣气候的损害；对新植的草皮应洒水养护。　　3、排水边沟　　（1）一般要求　　a、浆砌工程的砌体石料（砼预制块）应为坚硬，不易风化，无裂纹，表面污渍已被清除的石料。　　b、石料的抗压极限强度应符合图纸及要求，片石、块石不应低于40Mpa，用于附属工程的片石不低于30Mpa。　　c、选料：平凡片石的外形不受限制，但其厚度不应小于15cm，镶面用片石，选用表面较平整及尺寸较大者，且边缘厚度不得小于15cm。块石外形大致方正，顶底面应平整，其厚度不宜小于20cm，粗料石厚度不应小于20cm，并不小于长度的1/3。6 　　d、砌筑用砂浆的强度，应符合图纸规定要求，砂浆中所用水泥、细骨料、外加剂、掺合料的质量要求应符合技术规范和有关规定要求。砂浆应具有适当的流淌性和良好的和易性，以求得砌体灰缝充分填实，砂浆采取机械拌和，随拌随用。　　（2）边沟、排水沟、截水沟等排水设施施工，按设计要求与桥涵、隧道、排水水利设施等相顺接。浆砌水沟的边坡做到平整、稳定。水泥砂浆砌石水沟应做到砌缝匀称，砂浆饱满，伸缩缝填饱满，勾缝平顺，沟底平整不积水。　　排水工程施工要严格按规范施作，留意砌筑紧密无空洞、基础稳固、线型平顺流畅，管路安装精确，确保排水系统的正常使用　　4、挡土墙（护面墙）施工方法　　本合同段内挡土墙（护面墙）全部均采取浆砌块、片石由人工坐浆砌筑。路基基本成型后即可开头。砌筑时，应先角石，后边石或面石，最终才填腹石。角石安好后，向两边的中心进行，然后由边向中。为确保砌石完全稳定在砂浆上，必要时在灰缝上加以插捣和用力敲击，直至灰缝表面出现水膜。依据施工状况，我们对挡土墙（护面墙）以伸缩缝为标准进行分段砌筑。两相邻段高差不应超过1.2m。　　施工留意事项：6 　　（1）基底开挖至设计标高后，应对基底进行检测和试验，确认基底承载力，地质状况满意设计和规范要求并经现场监理工程师签认后，方可进行挡土墙砌筑施工。基底要按设计要求由人工修凿成1：10向里倾斜的斜坡，以满意挡土墙抗滑和稳定性要求。　　（2）挡土墙砌筑时要预留泄水孔，要保证泄水孔外形，尺寸，排水坡度符合要求，泄水孔畅通无堵塞。在填筑路基时，必需留意在泄水孔后端按要求设置碎石反滤层，防止淤泥堵塞。　　（3）为防止不匀称沉降造成墙体开裂，挡墙每10～15m设置一道沉降缝，在挡墙砌筑时应在沉降缝内填塞2cm厚的软木板，以保证沉降缝垂直，两端石块不接触。沉降缝的外露面用沥青麻筋填塞，深度不小于15cm。6 6
