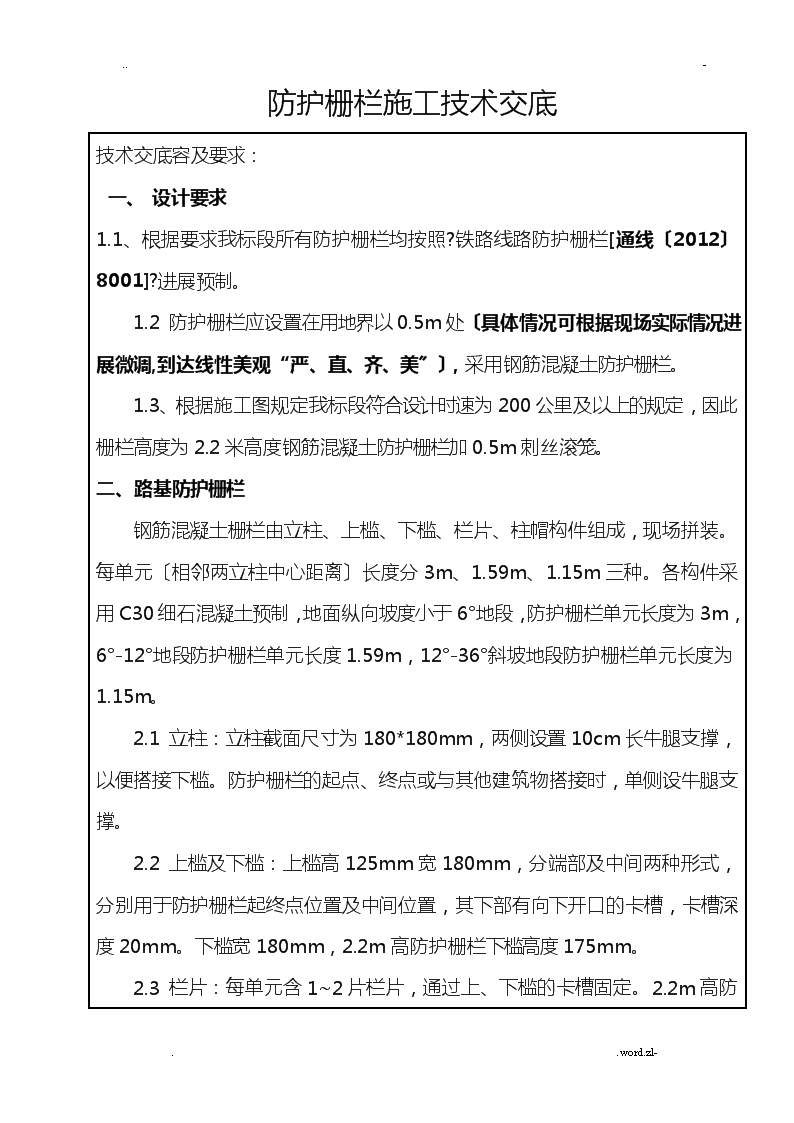

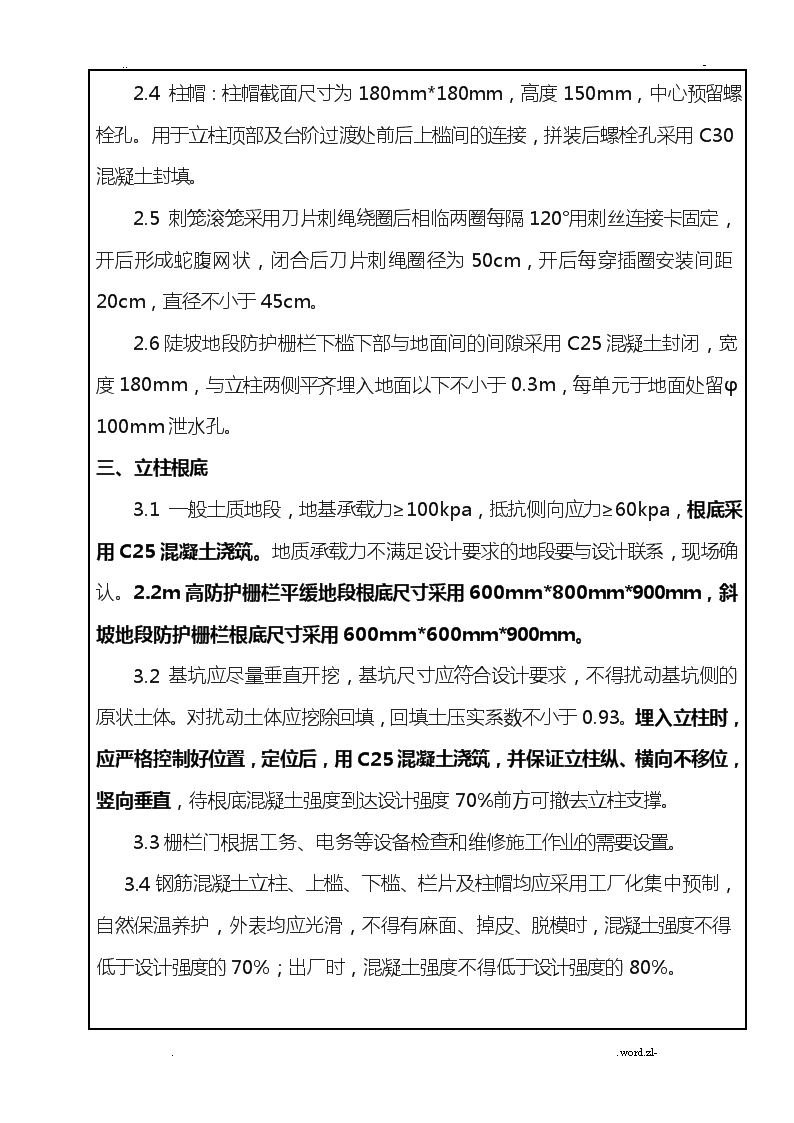

..-防护栅栏施工技术交底技术交底容及要求：一、设计要求1.1、根据要求我标段所有防护栅栏均按照?铁路线路防护栅栏[通线〔2012〕8001]?进展预制。1.2防护栅栏应设置在用地界以0.5m处〔具体情况可根据现场实际情况进展微调,到达线性美观“严、直、齐、美〞〕，采用钢筋混凝土防护栅栏。1.3、根据施工图规定我标段符合设计时速为200公里及以上的规定，因此栅栏高度为2.2米高度钢筋混凝土防护栅栏加0.5m刺丝滚笼。二、路基防护栅栏钢筋混凝土栅栏由立柱、上槛、下槛、栏片、柱帽构件组成，现场拼装。每单元〔相邻两立柱中心距离〕长度分3m、1.59m、1.15m三种。各构件采用C30细石混凝土预制，地面纵向坡度小于6°地段，防护栅栏单元长度为3m，6°-12°地段防护栅栏单元长度1.59m，12°-36°斜坡地段防护栅栏单元长度为1.15m。2.1立柱：立柱截面尺寸为180*180mm，两侧设置10cm长牛腿支撑，以便搭接下槛。防护栅栏的起点、终点或与其他建筑物搭接时，单侧设牛腿支撑。2.2上槛及下槛：上槛高125mm宽180mm，分端部及中间两种形式，分别用于防护栅栏起终点位置及中间位置，其下部有向下开口的卡槽，卡槽深度20mm。下槛宽180mm，2.2m高防护栅栏下槛高度175mm。2.3..word.zl- ..-栏片：每单元含1~2片栏片，通过上、下槛的卡槽固定。2.2m高防护栅栏栏片高1875mm，2.2m防护栅栏栏片肋柱下部1.0m间隙宽度为105mm，上部间隙宽度120mm，中部设置100mm渐变段。防护栅栏施工技术交底..word.zl- ..-2.4柱帽：柱帽截面尺寸为180mm*180mm，高度150mm，中心预留螺栓孔。用于立柱顶部及台阶过渡处前后上槛间的连接，拼装后螺栓孔采用C30混凝土封填。2.5刺笼滚笼采用刀片刺绳绕圈后相临两圈每隔120°用刺丝连接卡固定，开后形成蛇腹网状，闭合后刀片刺绳圈径为50cm，开后每穿插圈安装间距20cm，直径不小于45cm。2.6陡坡地段防护栅栏下槛下部与地面间的间隙采用C25混凝土封闭，宽度180mm，与立柱两侧平齐埋入地面以下不小于0.3m，每单元于地面处留φ100mm泄水孔。三、立柱根底3.1一般土质地段，地基承载力≥100kpa，抵抗侧向应力≥60kpa，根底采用C25混凝土浇筑。地质承载力不满足设计要求的地段要与设计联系，现场确认。2.2m高防护栅栏平缓地段根底尺寸采用600mm*800mm*900mm，斜坡地段防护栅栏根底尺寸采用600mm*600mm*900mm。3.2基坑应尽量垂直开挖，基坑尺寸应符合设计要求，不得扰动基坑侧的原状土体。对扰动土体应挖除回填，回填土压实系数不小于0.93。埋入立柱时，应严格控制好位置，定位后，用C25混凝土浇筑，并保证立柱纵、横向不移位，竖向垂直，待根底混凝土强度到达设计强度70%前方可撤去立柱支撑。3.3栅栏门根据工务、电务等设备检查和维修施工作业的需要设置。3.4钢筋混凝土立柱、上槛、下槛、栏片及柱帽均应采用工厂化集中预制，自然保温养护，外表均应光滑，不得有麻面、掉皮、脱模时，混凝土强度不得低于设计强度的70%；出厂时，混凝土强度不得低于设计强度的80%。..word.zl- ..-防护栅栏施工技术交底四、钢筋混凝土防护栅栏施工工艺及技术要求4.1制造工艺成品修补涂刷脱模剂拆模、洗模半成品养护混凝土面收光混凝土浇筑报验钢筋笼入模拼模施工准备成品养护转运堆码场地清理4.2技术要求4.2.1施工准备：振动台开启前，先检查线路是否存在破皮、漏电现象，在振动台外表，存料斗的外表涂刷一层脱模油，用水湿润存料斗的外表，检查栏杆静停区的地面是否水平，整齐一致。4.2.2拼装模板：将模型各个部件按顺序组装好，拼模时应注意检查模板外表是否有剩余砼或者粘有灰尘。4.2.3钢筋笼入模：将各种不同型号的钢筋笼分类装入模型中〔注意在栏片的四边加设塑料垫块，防止发生露筋现象〕，带有预埋板、预埋螺栓的立柱必须确保预埋件位置准确无误。4.2.4混凝土浇筑：..word.zl- ..-立柱、上下槛的预制：先将两根立柱并排置于振动台上，检查立柱预埋件的位置是否准确，上好立柱的牛腿处的盒子，并用螺栓固定。为保证砼在浇筑过程中不出现漏浆，应在立柱的连接榫头处的预埋螺杆洞口处粘上透明胶带。开场浇筑砼，砼在浇筑过程中不应太快，当浇筑至模型的一半位置时，应停顿防护栅栏施工技术交底..word.zl- ..-加砼约30s，待构件底层的气体排出来后再行浇筑砼。砼在浇筑工程中，应保持振动台处于工作状态。总共振动时间约3min，一般情况下，振动到构件外表无明显气泡冒出为宜。完成振动后，在立柱的顶部插入预埋钢筋，注意预埋件外漏尺寸。栏片的预制：栏片砼在浇筑工程中，应保持振动台处于工作状态。栏片总共振动时间约2min，一般情况下，振动到构件外表无明显气泡冒出为宜。振动完成后，利用干抹布擦除模型周边的砼。4.2.5收光：振动成型后的构件转运至静停区，静停区的构件应该分类分区摆放，静停时，必须对模型的砼〔严禁私自往砼添加生水〕填满，并经过有效的人工振捣后，利用5cm宽的小烫子进展外表收光处理。在砼构件到达初凝后〔夏天一般为2h，冬天为5h〕，撤除立柱、上下槛的堵头与压条。小型堵头与压条，应分类码放，严禁现场随意丢弃。4.2.6带模养护：混凝土浇筑完毕1小时后对混凝土进展保温养护。暴露面混凝土初凝前，应卷起覆盖物，用抹子搓压外表至少二遍，使之平整后再次覆盖，此时应注意覆盖物不要直接接触混凝土外表，直至混凝土终凝为止。4.2.7拆模：拆模时，立柱先撤除榫头处的塑料盒子，再利用橡皮锤子轻轻敲打模型的带肋周边，敲打时，应分别敲打模型不同的部位，防止由于应力集中而出现的碰损、开裂现象，掉边使其缓慢脱模。拆模后的产品，进展分类堆码，统一转运。4.2.8涂刷脱模剂：用清水冲洗干净的模型晾干后，利用空压机进展喷涂。喷涂脱模剂，必须定专人喷涂，模型外表喷涂均匀，喷涂脱模剂后的模型必须于当天浇注完毕〔考虑到此种脱模剂的特殊性〕，严禁使用柴、机油调配。..word.zl- ..-防护栅栏施工技术交底4.2.9转运堆码：拆模后的产品应分类码放，码放时在构件的底部垫设木方对于废品，应由工程部登记后于当天进展破碎处理，钢筋笼、预埋件交工程部，对于次品应于当天进展修补。4.2.10成品养护：拆模后的产品，应及时采用土工布覆盖、进展洒水养护，防止构件开裂。4.2.11场地清理：每日工程完工后，必须去除振动台、存料斗外表的混凝土，并涂刷一层脱模油。构件模型、钢筋、拆模架、垫设木条、拆模工具等必须整齐、统一。振动台电机外表不得有剩余混凝土，现场不得有积水。坚决杜绝机器长时间运转，分组人员下班后应及时断开设备电源开关。五、质量控制点5.1预制混凝土构件采用混凝土为细石混凝土。5.2刺丝滚笼应进展热镀锌处理，镀锌量一般环境采用120g/m2，特殊环境采用270g/m2，纵向拉筋、冷拔钢丝、支架、抱箍、连接钢丝等均需要热镀处理，镀锌量270g/m2。..word.zl- ..-防护栅栏施工技术交底..word.zl- ..-〔1〕路基防护栅栏立柱、门柱的尺寸允许偏差、检验数量及验收方法工程检验工程允许偏差施工单位检验数量检验方法1截面边长≤2.5mm按构件数量的10%抽样检验尺量2高度≤5mm3立柱中预留孔位置≤2mm4牛腿支撑及其上块状卡销位置及尺寸≤3mm〔2〕防护栅栏上槛、下槛、栏片、柱帽的允许偏差，检验数量及检验方法项目检验工程允许偏差施工单位检验数量检验方法1长度≤2mm按构件数量的10%抽样检验尺量2宽度≤2mm3高度≤2mm〔3〕防护栅栏金属网片的允许偏差、检验数量及检验方法工程检验工程允许偏差施工单位检验数量检验方法1金属网片长度≤2.5mm按金属网片数量的10%抽样检验尺量2高度≤3mm3网面平整度≤5mm4焊接网孔尺寸≤3mm5连接板长度≤1mm按连接板数量的10%抽样检验6宽度≤0.5mm7厚度≤0.5mm8孔眼位置≤1mm9网片连接板焊接位置≤1.5mm按焊接连接板数量的10%抽样检验..word.zl- ..-防护栅栏施工技术交底六、防护栅栏安装工艺及技术要求6.1安装工艺6.2安装技术要求6.2.1立柱、上槛、下槛及柱帽，运输中应有保护措施，可与其间夹草席、稻草、锯末或其他缓冲防震材料，竖向堆码层数不超过五层，高度不超过60cm。6.2.2防护栅栏安装时，应先将立柱定位固定，待浇筑的混凝土根底强度到达设计的80%以上后，在安装下槛、栏片、上槛及柱帽，安装后上、下槛与栏片的间隙应采用C30细料混凝土或M30水泥砂浆灌满形成结实整体，固定后不得出现栏片晃动现象。6.2.3..word.zl- ..-所有连接螺栓均采用防盗设计，有螺杆、螺帽、防盗垫圈组成，安装及拆卸需有专门工具，根据不同连接点的厚度，选用图集中不同尺寸的防盗螺栓，螺帽拧紧固定后螺栓头部采用焊机现场电焊固定，防止螺帽松动。防护栅栏施工技术交底..word.zl- ..-6.2.4防护栅栏及上部刺丝滚笼的安装均应满足有关规定要求，建立单位应根据有关规定进展相关验收。七、线路封闭技术要求及方法7.1防护栅栏安装要做到“严、直、齐、美〞，线路封闭严实，不留有间隙；沿线路方向顺直，不忽远忽近；防护栅栏顶端与下端纵向过渡平滑整齐，不忽高忽低；要求整体效果美观，防止给人凌乱感觉。安装前应清理场地，下槛下部地面应平整、夯实，保证两侧排水不受影响。栅栏底部距离地面高度不应大于5cm。7.2防护栅栏安装时，应对栅栏两侧地面进展平整压实，当栅栏设置为坡地或栅栏两侧存在高差时，应将栅栏两侧各2m围的高出局部进展平整，两侧地面应平齐等高且不高于栅栏下槛底部，以保证栅栏相对于两侧地面均到达防护高度。7.3隧道进出口封闭：防护栅栏应设置于隧道进出口堑顶以外至少2m；地形陡峭，人及动物难以到达处可不设置。7.4桥台、桥墩封闭：防护栅栏设置于用地界0.5m处时，应从桥台下包围锥体封闭线路；钢筋混凝土立柱金属网片防护栅栏设置于路肩上时可连接至桥头栏杆处；对易攀爬进入墩顶的桥梁，在高度低于〔墩顶U型槽底〕3m的矮墩处应设置栅栏进展封闭。7.5涵洞封闭：防护栅栏应从涵洞顶通过，放线时应先满足涵顶宽度要求，使涵顶防护栅栏距涵洞两侧等距，两侧应保持一样角度。7.6排水沟封闭：防护栅栏跨越水沟时，下部应采用混凝土篦子或金属网片封闭，封闭网间隙不得大于10cm，并应根据排水流量等进展设计，设计时应考..word.zl- ..-防护栅栏施工技术交底虑防止杂草等物可能堵塞封闭网等因素。7.7其他封闭：放线遇到建筑物、铁路设备等情况时，应采用直角拐弯形式封闭，建筑物、设备等应根据实际情况选择放入防护栅栏以或以外。车站、货场、正线与支线交汇等处防护栅栏应保证开口位置距封闭处200m以上。7.8防护栅栏的设置应结合绿化情况，考虑景观的整体效果。7.9防护栅栏每根立柱外侧预制凹的“制止入〞警示标识字样，采用黑体字体，部涂红色油漆。八、平安考前须知8.1平安教育：施工前对所有施工人员进展平安教育，并进展岗前平安培训和考试，不达标者不得上岗作业。8.2起吊作业考前须知：上下垂直运输机械、绳索、部件应在当班使用前由专人负责检查，起吊物体不得过重、过满，并应注意：钢丝绳应根据用途保证足够的平安系数。凡外表磨损、腐蚀、断丝超过标准的，大死弯、断股、油芯外露的不得使用；吊钩除正确使用外，应有防止脱钩的保险装置；卡环在使用时，应使销轴和环底受力。8.3规现场施工用电，严禁乱拉乱接电线，必须保证一机、一闸、一锁、一漏的配置。非专职电气操作人员，不得操作电气设备，加强电器设备的平安操作管理，防止触电事件的发生8.4文明施工：场地布置统一规划，原材料、成品、半成品计施工机具等要归类堆放整齐，各种物资材料按“..word.zl- ..-质量环境职业平安安康管理体系〞标准进展标识；对各项生产、设施、道路、管线、电力线路及各类物资放置场地实行平面动态管理。..word.zl-
