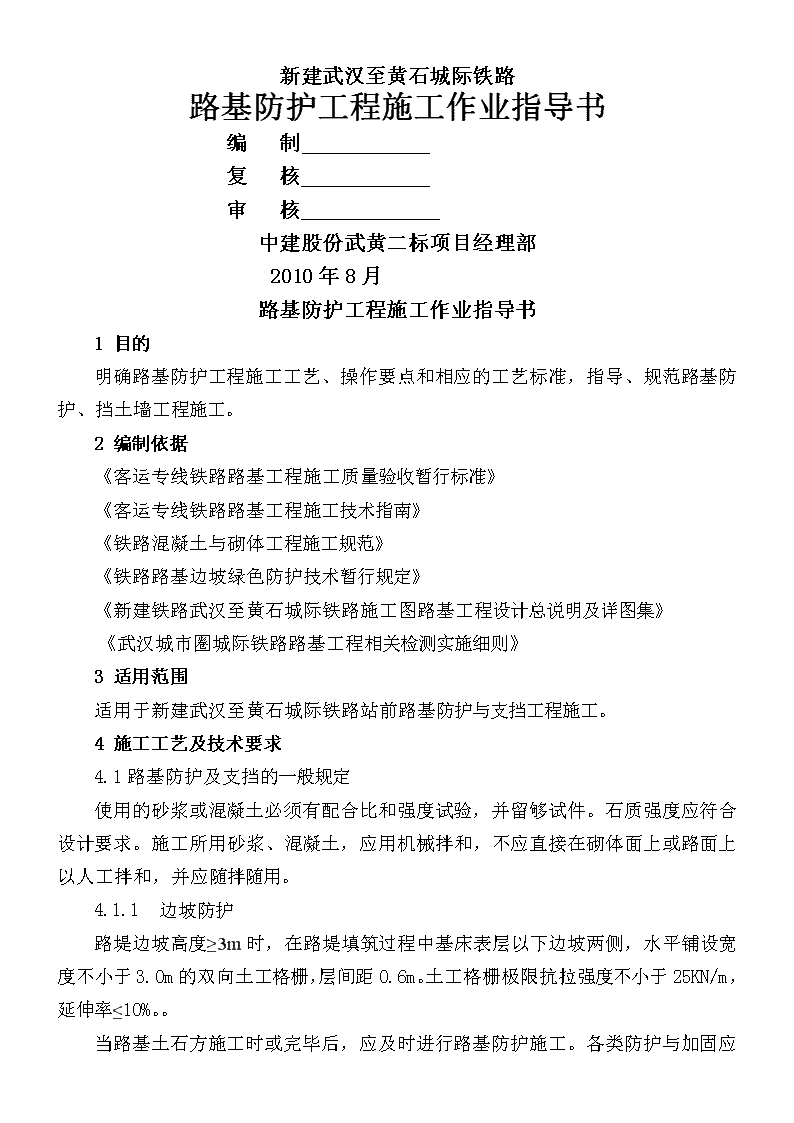

新建武汉至黄石城际铁路路基防护工程施工作业指导书编制复核审核中建股份武黄二标项目经理部2010年8月路基防护工程施工作业指导书1目的明确路基防护工程施工工艺、操作要点和相应的工艺标准，指导、规范路基防护、挡土墙工程施工。2编制依据《客运专线铁路路基工程施工质量验收暂行标准》《客运专线铁路路基工程施工技术指南》《铁路混凝土与砌体工程施工规范》《铁路路基边坡绿色防护技术暂行规定》《新建铁路武汉至黄石城际铁路施工图路基工程设计总说明及详图集》《武汉城市圈城际铁路路基工程相关检测实施细则》3适用范围适用于新建武汉至黄石城际铁路站前路基防护与支挡工程施工。4施工工艺及技术要求4.1路基防护及支挡的一般规定使用的砂浆或混凝土必须有配合比和强度试验，并留够试件。石质强度应符合设计要求。施工所用砂浆、混凝土，应用机械拌和，不应直接在砌体面上或路面上以人工拌和，并应随拌随用。4.1.1　边坡防护路堤边坡高度≥3m时，在路堤填筑过程中基床表层以下边坡两侧，水平铺设宽度不小于3.0m的双向土工格栅，层间距0.6m。土工格栅极限抗拉强度不小于25KN/m，延伸率≤10%。。 当路基土石方施工时或完毕后，应及时进行路基防护施工。各类防护与加固应在稳定的基础或坡体上施工。设有支挡结构物及排除地下水设施地段，应先作好支挡结构物、排水设施，再施作防护工程。防护的坡体表面应进行检查处理，防护设施应与坡面密贴结合。施工前应先清刷坡面浮土，填补坑凹，使坡面大体平整。路基防护所设置的泄水孔的位置、布置形式、孔径尺寸及泄水孔背反滤层的材料、设置应符合设计要求，且排水畅通。砌体及反滤层（或垫层）的材料、设置应符合设计要求。4.1.2　路基支挡岩体破碎或土质松软、有水地段，修建支挡结构应按结构要求适当分段，及时施工，不应长段拉开挖基。支挡结构基坑开挖前，应做好排水设施。基坑开挖后应及时进行基础及墙身施工，并做好墙后排水设施，及时回填或填筑路堤。支挡结构的各部尺寸应符合设计要求。支挡结构背后填料及压实度应符合设计要求。支挡结构端部伸入路堤或嵌入地层部分应与墙体一起施工。路堑支挡结构顶面应抹平与边坡相接，其间孔隙应填实并封闭。支挡结构与桥台连接时，应协调配合施工；必要时应加临时支撑，保证相接填方或地基土层的稳定。支挡结构基础基坑开挖后，要核对地质资料，经验收合格后，方可进行基础施工，当与设计不符时应及时反馈。泄水孔、反滤层、排水层、隔水层、沉降缝和伸缩缝设置应符合设计要求。4.2边坡防护施工工艺及技术要求4.2.1　施工方法及工艺⑴干、浆砌片石边坡①准备：边坡砌筑应在坡面密实、平整、稳定后，方可铺砌。石料等级应符合设计要求。砌筑前，其表面泥土、水锈应清洗干净。②挖基：护坡施工采用人工挖基，人工刷坡，砌筑前，将基底平整夯实，检查合格后方可进行砌筑。 ③砌筑：片石采用挤浆法施工，铺砌时自下而上进行，砌块不得大面平铺，石块应彼此交错搭接，错缝一般为7～8cm，不得松动，严禁浮塞。砂浆在砌体内必须饱满、密实，不得有悬浆。砌体宜用15cm以上的块(片)石。干砌边坡表面应平整，如遇坚石可挖成台阶。砌体护坡分段施工时，每隔10～15m宜设一道伸缩缝，并做好伸缩、沉降缝及泄水孔，泄水孔后面，应设置反滤层。④勾缝养生：勾缝前，应先将松动和变形处修整完好，干砌护坡勾缝应在路堤沉降已趋稳定后进行。浆砌片石应进行洒水养生。砂浆凝固后，墙面全部刷干净，使外貌整洁美观。⑵边坡植物防护①准备阶段：喷植前应修好天沟等排水设施，修整坡面，嵌补凹槽、坑洼、准备好喷混材料等。喷射混合物由黏土、谷壳、锯末、水泥及复合肥等拌合，喷混材料应随拌随喷。粘土要先放在搅拌机中预拌，粉碎成粉状达到要求后，再加草籽和化肥，拌合均匀。备好风、水、电。备好塑料网、梯架。②喷播操作：检查风、水、电路与机具。在已修整好的边坡上先撒上一层客土。人员与喷射机就位，调整好进料阀门，向机组的料斗中加料。打开进风管阀门，开启喷头水阀，湿润坡面。调整供水量，使混合料湿润成浆状，喷到坡面上的泥浆光泽而不下流。喷射枪尽量垂直坡面，从上到下反复喷射数次达设计厚度。喷射厚度为0.08～0.1m。停料、断水电、关闭风路、停机。回收回弹料。③养护：护坡喷植后，进行不少于20天的喷(洒) 水养生，务使喷植护坡始终具有足够水份，促使草籽发芽、生长。⑶栽植乔木、灌木①种植前的准备工作a.苗木准备根据工程设计图纸，列出苗木的品种、数量、规格、落实苗木供应来源，以及运到栽植地的运输情况及方法。对符合规格、生长健壮无病虫害的苗木，逐株做记号。高质量的苗木应具备的条件：根系发达完整，主根短直，接近根茎范围内有较多的侧根和须根，起苗后根系无劈裂；苗木粗壮通直；主侧枝分布均匀，能构成完美的树冠；无病虫害和机械损伤。b.植前整地及放线根据设计图纸要求，栽植地土质应基本满足植物生长需要，如发现土质太差，在栽植前换填种植土，以保植株成活。根据图纸，在现场找出苗木实际栽植位置，用白灰撒处灰点，进行定点放线。一般采用行列式放线法及等距弧线放线法。c.树穴的开挖树穴开挖一般在运取苗木前1～2天进行。种植穴的大小依土球及根系情况而定，带土球的应比土球大16～20cm，穴的深度一般比球高度稍深10～20cm，栽植裸根苗木应保护根系充分舒展，树穴必须保证上下口径一致，避免出现上大下小的“锅底坑”，挖出的表土、心土应分别堆放。②苗木栽植施工要点a.栽植时间：应尽量缩短起苗与栽苗之间的时间差，做到随起随栽。b.苗木运输：在运输过程中，所有植物必须有良好的包装，以保证不受太阳、风吹等不良气候的侵害。裸根植物的根系应沾泥浆，并包在稻草袋中，常绿树及灌木应有土球及草袋包装，到现场及种植前保持完好土球。c.苗木种植：将苗木的根系或土球放入树穴内，使其居中再将树木立起，保证垂直，然后分层回填种植土。一般每层20—30cm，先填较肥沃的表土，填土后将树根稍向上一提，使根系舒展，用锨把将土捣实，直至填满穴坑。土痕应略平稍高于坑口，防止栽植后出现陷落、下沉，导致树干基部积水腐烂。坑土填平后，用余土环树，筑起拦水围堰并拍实以利浇水，高度不低于15cm。 d.苗木浇灌：新植苗木的浇灌应以天然水为佳，之后48小时之内必须浇上一遍水，第二遍水随后进行，第三遍水在第二遍水后5—10天内进行。注意浇水必须浇足浇透，浇完第三遍后，应及时封堰，并在树干基部周围堆成20～30cm高的土堆，以保持土壤内水分。⑷边坡上土工格栅的铺设土工格栅按设计要求选定，按规定的批次进行检验。土工格栅运至工地后，分批整齐堆放在料棚（库）内，施工前根据设计长度将土工格栅裁剪好，搬运至现场。铺设土工格栅的路堤边坡下承层表面应整平、压实，清除表面坚硬凸出物,并适量洒水湿润。按设计铺设土工格栅时，将土工格栅自下而上地摊铺，并使土工格栅露出坡面，而后回转，用U行卡固定于坡面上。边坡上的土工格栅同样用U形卡固定，使之与路基面密贴。⑸混凝土空心砖防护①准备：施工前应修整好坡面，清除浮土，填补坑凹，使坡面大致平整。空心砖在预制场预制，采用定制的钢模板。砼由拌和站集中搅拌，砼运输车运送，人工机械振捣。混凝土空心砖采用C15混凝土预制，本线设计为正六边行。空心砖内客土植草或喷播植草，用于路基边坡防护即可提高景观效果，又可防止地表水对路基边坡的直接冲刷。②铺砌：砌筑空心砖前，先对边坡进行修整，夯拍，检查验收，达到要求后才能进行下一道工序。混凝土空心砖应自下而上铺设，铺设时用橡皮锤击打使砖与坡面密贴，不得使用铁锤等硬物。③回填喷草：砌筑完成后，砖的空心部分回填适宜植物生长的黏性土，再撒播草籽或喷播植草。并经常喷雾洒水进行养护。4.2.2　施工工艺⑴干、浆砌片石边坡 测量放样开工申请报告基坑开挖工、料、机准备测量放样资料基底检查沉降缝设置砌体养护砌筑坡面回填验收勾缝　片石边坡施工工艺框图⑵边坡植物防护修整骨架内坡面铺撒客土喷播植草养护管理　边坡植物防护施工工艺框图4.2.3边坡防护技术措施⑴干、浆砌片石边坡砌体应分层、分段砌筑，浆砌片石采用挤浆法砌筑，应坐浆饱满，各砌块的砌缝应相互错开，不得有通缝和空缝，表面平顺整齐，与边坡嵌接牢固密贴。砌筑完成后应及时采取有效的养护措施。骨架砌筑前应按设计型式、尺寸挂线放样，开挖沟槽，沟槽尺寸根据骨架尺寸而定。砌筑骨架应从衔接处开始，自下而上砌筑，两骨架衔接处应处于同一高度。骨架应与坡面密贴，骨架流水面应与草坡表面平顺。骨架基础与下部侧沟平台，浆砌片石或浆砌片石水沟连接时，应整体砌筑，灰浆饱满不留缝隙。⑵边坡植物防护骨架内铺立体植被护坡网时，在纵横向每隔0.5m~1.5m左右用不短于20cm竹钉垂直打入边坡固定，客土后夯拍，使网与坡面密贴。草籽需选用根系发达茎矮叶茂且适于本地区成活的多年生草种，完成喷播后，需及时进行洒水养生。对漏喷、草籽发芽成活过稀部位还应进行补喷。种草时分撒播和行播两种方式，草籽埋入深度不小于5cm，为使草籽均匀分布，可将种子与砂、干土或锯末混合。草籽养生期内，需用透气农膜覆盖，避免雨水冲刷。 路堑边坡较陡或较高时，可通过试验采用草籽与含肥料的有机质泥浆混合，喷射于坡面。喷射机作业应严格执行操作规程：①应连续向喷射机供料；②保持喷射机工作风压稳定；③完成或因故中断喷射作业时，应将喷射机和输料管内的积料清除干净。⑶边坡上土工格栅土工格栅的铺设范围、层数及位置应符合设计要求。铺设的土工格栅属于隐蔽工程，应按隐蔽工程做好检查记录。土工格栅的铺设允许偏按表5.1－3的要求控制。⑷混凝土空心砖混凝土空心砖间砂浆应饱满，砌筑后外面整齐，各方向接缝顺直。勾缝应于路堤已趋稳定后进行。4.2.4　注意事项⑴干、浆砌片石边坡干、浆砌片石边坡防护施工前，应将坡面杂质、浮土、松动石块及表层风化破碎岩体等清除干净；当有潜水露出时，应作引水或截流处理。防护工程的各种防护都必须加强基础处理和圬工质量，防止水流冲刷和淘空，保证路基稳定。⑵边坡植物防护喷播植草应按设计要求施工，喷播材料与草籽应按配比充分搅拌均匀，清理好的坡面应提前湿润，喷洒应自下而上进行，草籽喷洒应均匀，不得流淌。植物防护工程施工应根据植物的特性，适时种植，避免在暴雨季节、大风和高温条件下施工。喷播植草时大面积的喷播工程应先进行试播，以得到合理的种子、肥料、农药、保水剂和营养土等的配合比，将混合料按一定比例加水制成喷投物料，喷投物料应有一定的稳定性，喷到预定的坡面上切忌浆材沿坡面流动。⑶混凝土空心砖采用边坡满铺混凝土空心砖时，底部采用M10浆砌C15混凝土预制块加固，路堤坡脚须设脚墙基础。截水骨架内结合空心砖使用时，应在骨架完工后再开始铺砌空心砖。4.3路基支挡施工工艺及技术要求4.3.1　施工方法及工艺 ⑴挡墙①挖基：挡墙基础采用人工进行开挖，采用分段开挖方式。路堤墙一般在路基填筑前进行施工，施工中墙背应及时回填，且填土面与墙体砌筑顶面高差不得超过1.0m。堑墙的地基承载力满足要求后进行路堑墙开挖的施工。路堤墙基础沿线路方向位于斜坡上时，基底纵坡应不陡于5%，若陡于5%时基底做成台阶式。路堑挡墙基础应在路肩或侧沟平台以下不小于1.2m，并低于侧沟砌体底面不小于0.2m。地质不良地段，应分段跳槽开挖，并及时浇筑墙身。当地层为膨胀土、红粘土时，路堑挡墙基础应在侧沟平台以下不小于1.5m，并低于侧沟砌体底面不小于0.5m，临时开挖边坡一般应与墙背保持一致。②现浇墙身砼：现浇钢筋砼挡土墙与基础的结合面，应按施工缝处理，即先进行凿毛，将松散部分的砼及浮浆凿除，并用水清洗干净，然后架立墙身模板，砼开始浇灌时，先在结合面上刷一层水泥浆或垫一层2—3公分厚的1：2水泥砂浆再浇灌墙身砼。墙身模板采用大块钢模板拼装，墙身模板视高度情况分一次立模到顶和二次立模的办法，一般4米高之内为一次立模，超过4米高的可分二次立模。当砼落高大于2.0m时，要采用串筒输送砼入模，避免砼产生离析。砼由砼搅拌站加工，用砼运输车运至现场，在墙顶搭设平台，用吊机吊送砼至平台进行浇灌，砼浇灌从低处开始分层均匀进行，分层厚度一般为30cm，采用插入式振捣器振捣，振捣棒移动距离不应超过其作用半径的1.5倍，并与侧模保持5—10cm的距离，切勿漏振或过振。在砼浇灌过程中，如表面泌水过多，应及时将水排走或采取逐层减水措施，以免产生松顶，浇灌到顶面后，应及时抹面，定浆后再二次抹面，使表面平整。墙身沿线路方向每隔10m结合墙高或地基条件的变化设置2~3cm的伸缩缝或沉降缝，缝内沿墙顶、内、外三边填塞沥青麻筋，深≥0.2m。砼浇灌过程中应派出木工、钢筋工、电工及试验工在现场值班，发现问题及时处理。砼试件制作应在拌和地点或浇灌地点随机制取，每作业班应制作不少于2组试件（每组3块）。 砼浇灌完进行收浆后，应及时洒水养护，养护时间最少不得小于7天，在常温下一般24小时即可拆除墙身侧模板，拆模时，必须特别小心，切莫损坏墙面。③泄水孔、反滤层：按设计要求铺设泄水孔、反滤层。④回填：挡墙基础在施工完毕并经监理工程师检验合格后应及时进行回填，墙后填料必须满足设计要求，并做到分层填筑、分层夯实，夯实时应注意勿使墙身受到较大冲击影响。墙前基坑开挖线内采用C15片石混凝土回填，超挖部分用原土回填并将回填面做成向外倾斜不小于4%的横向流水坡，以免积水软化地基。为保证路堤墙在施工过程中的自身稳定，施工中墙背应及时回填夯实，填土面与墙体砌筑顶面高差不得超过1.0m。清理现场测量放线挖　基基底检查砌墙体、设沉降缝、泄水孔配合比设计砂、石、水准备强度试验拆　除养　生勾缝、沉降缝处理不合格合格挡墙施工工艺挡墙施工工艺框图⑵抗滑桩、桩板墙路堑桩板墙施工先开挖桩顶以上土石方，形成工作面，然后开挖基坑，灌注桩身，桩身混凝土等级不低于C30，待桩身混凝土强度达到设计要求的70%，再开挖桩前土石方，严禁先开挖桩前土石方后施工桩。抗滑桩井口应设置锁口，锁口高出地面0.2m，厚0.3m。锁口和护壁混凝土强度等级不宜低于C15。基坑护壁根据桩周岩土，选择适当等级及厚度的混凝土。路堑式桩板墙路肩以上部分墙背一般设砂砾石反滤层加一层复合排水网（RPC-715D(A)）反滤层厚0.2m；膨胀土、灰岩红黏土地区及地下水发育地段反滤层厚0.5m，反滤层下部和距强顶0.5m高范围内设置夯填黏土防渗层。预应力锚索桩板墙灌注桩身混凝土前，应预埋锚索孔口定位管，开挖桩前土方时，应分层开挖至锚索施工工作面，先施工锚索，加力锁定后再向下开挖。锚固桩施工完成后应进行无损检测。⑶锚杆锚杆钻孔宜采用螺旋钻孔或锚杆钻机。钻孔孔位、深度、孔斜度应符合设计要求，定位偏差不大于20mm，实际钻进孔深比设计孔深大0.2m，孔斜度不超过±1°。锚杆采用自钻式锚杆。 锚孔内灌注M30水泥砂浆，水灰比宜为0.38~0.5，灰砂比宜为0.8~1.5，应通过现场试验确定，必要时可适当增加外加剂，外加剂品种和掺量应通过试验确定。张拉锁定，锚杆采用千斤顶适当张拉（张拉力5KN）后，用三根Ф16mm钢筋，（L形）与其焊接固定，最后用C30混凝土封闭锚头。锚杆框架梁应先放线开挖沟槽，位置、间距、尺寸应严格按设计要求测放，设计、施工时根据锚杆纵、横边坡率选用表中不同的结构尺寸。骨架护坡节点锚杆施工先在节点处挖槽，然后浇筑C30的钢筋混凝土承压板后再施工锚杆，最后封闭锚头施工M7.5浆砌片石骨架。⑷预应力锚索预应力锚索适用于节理发育的岩质路堑高边坡、顺层及滑坡地段、软硬质岩互层路堑高边坡地段等边坡加固工程。当坡面为强调高且较完整的硬质岩时，设锚墩锚固；为强风化硬质岩时，设纵向锚梁；为土质或软岩时，设框架锚梁。锚索锚孔孔径一般为Ф=110mm，锚索材料采用高强度低松弛Ф15.2的预应力钢绞线，钢绞线强度Rb=1860MPa，张拉控制应力为930MPa；并采用与其配套的QVM15-x锚具锁定。锚索制作时，钢绞线的截取长度为锚固段+自由段+1.5m外露张拉段。锚索锚孔必须采用风动钻进，严禁采用水冲钻进。钻孔孔位、深度、孔斜度应符合设计要求，定位偏差不大于20mm，实际钻进孔深比设计孔深大0.5m，孔斜度不超过±1°。锚索在锚固段，每隔1.0m设置一个扩张环，使锚索居中，自由段每隔1.0m用细铁丝绑扎，并要求涂强力防腐涂料，套波纹管，套管两端10~20cm长度范围内用黄油充填，外绕工程胶布固定。锚索的防锈、防腐蚀处理应满足《铁路路基支挡结构设计规范》中的各项技术要求。锚索孔内注浆采用一次注浆法，将自由端涂满防锈油，套上波纹管，管内注满黄油，并严格封闭两端，一次将锚索的锚固段和张拉段注满，不能留空隙。锚头楔形体混凝土与纵梁同时浇筑，锚头顶面必须与锚索轴线垂直。锚索框架梁应先放线开挖沟槽，位置、间距、尺寸应严格按设计要求测放。框架纵横梁均采用C30钢筋混凝土现浇。4.3.2　技术措施 ⑴挡墙施工前应做好截排水措施，雨天积水应随时排干。基坑砌筑前应将基底表面风化、松散土石清除挡墙砌筑应挂线施工，挤浆法砌筑。应同时砌筑预埋构件、检查梯、台阶、栏杆等，并应连结牢固。进行地基处理后，挡土墙基础采用人工配合挖掘机分段跳槽开挖。砼采用拌合站集中拌合，砼输送车运输，人工机械振捣。严格按照设计文件施做沉降缝、伸缩缝、防水层、泄水孔。养生：采用覆盖草袋或毛毡洒水养生。回填：在墙内侧，泄水孔以下先夯填粘土，防止水下渗，粘土层以上，采用砂夹碎石作反滤层，确保水能够顺利从泄水孔中流出。⑵抗滑桩、桩板墙桩孔开挖前应做好施工场地平整及地面截排水和通风设施。桩孔应跳槽开挖，护壁及时跟进，桩身混凝土应及时不间断浇灌，避免形成相对软弱截面。滑坡地段开挖桩群应从两端向滑坡主轴间隔开挖。围岩较松软、破碎或有地下水时，分节不宜过长。不得在土石分界处和滑动面处分节。⑶锚杆钻孔过程中严禁水冲，若地层松散破碎易坍孔时，应采用跟管钻进技术，坍孔严重时应立即停钻，进行灌浆固壁处理，待水泥砂浆初凝后重新扫孔钻进，确保成孔质量和钻进进度。注浆采用孔底返浆法一次注浆技术，中途不得停注。注浆锚头封闭成孔后应立即进行注浆。⑷预应力锚索钻孔过程中如遇地层松散破碎，容易坍孔时，应采用跟管钻进技术。如遇坍孔应立即停钻，进行灌浆固壁处理，待水泥砂浆初凝后重新扫孔钻进，钻孔完成后必须进行高压风清孔，清除孔内岩粉和积水。当预应力锚索位于桩板墙上，采用锚索与桩的变形协调设计时，设计施加预应力为理论计算值，施工中应根据不同阶段的变形观测结果进行预应力调整，以确保桩与拉索变形协调受力达到最佳状态。4.3.3　注意事项 ⑴挡墙施工前应作好地面排水和安全生产的准备工作。浸水挡土墙宜在枯水季节施工。挡墙基坑开挖前，作好排水设施。基坑开挖后，及时进行基础及墙身施工，并作好墙后排水设施并及时回填。基坑开挖后，若发现地基与设计情况有出入，应按实际情况报监理工程师调整设计。挡土墙的底部、顶部和墙面外层宜先用较整齐的大块石砌筑。路堤墙当墙后地面横坡陡于1:5时，应将坡面挖成台阶和进行必要的处理后方可填筑，以免填方顺原地面滑动。砌体外露面和坡顶、边缘及边角应选用较大、平整并加凿修的石块砌筑。砌体应在砂浆凝结前将灰缝勾好，否则在砂浆凝结前将灰缝砂浆刮深50mm，为以后勾缝作好准备。砂浆凝固后，墙面全部刷干净，使外貌整洁美观。⑵抗滑桩、桩板墙桩孔第一节护壁应高出地面20cm，加强孔口护壁，做好井口锁口，防止地面坍塌。在承受推力较大的护壁和孔口加强衬砌的混凝土中应加钢筋，在围岩松软破碎和有滑动的节段，在护壁内顺滑坡方向用临时横撑加强支护。在挖孔过程中发现地形、地质条件与设计资料不问何时应及时与设计单位联系，以便及时调整桩位、桩截面及桩长等。开挖桩孔如遇地下水不能持续强抽水，应及时会同设计等有关各方研究处理措施，以免造成严重塌孔。当地下水有侵蚀性时，水泥按有关规定选用。当滑坡有滑动迹象或需加快施工进度时，宜采用速凝、早凝混凝土，桩板墙桩身强度达到设计强度后方可安放桩间挡土板，以及进行墙背填土或开挖桩前土体。需拆除护壁的桩身部分，桩身与护壁间采取隔离措施（如铺设宝丽板)，以利拆除及包装桩身平整美观。⑶锚杆钻孔完成后必须用高压空气将孔中岩粉和积水排除干净，严禁水冲钻进，严禁用高压水冲清孔。锚头应与框架梁同时浇筑，纵向每隔10~20m设置伸缩缝一条，缝宽0.02m，采用沥青麻筋填塞。伸缩缝置于两排节点中间。 ⑷预应力锚索施工前应先进行预应力锚索锚固试验，其中拉拔试验孔不得在实际锚固工程部位进行，可选择与加固工程地质条件相似的现场进行，预应力锚索拉拔试验要求，一般每个工点或相邻工点相同地层条件下，不少于2组试验孔，当工点地层变化大时，适当增加，每组试验孔为5孔，各孔自由段均为4.0m，锚固段长根据具体岩层采取相应的值。锚索施工工序：钻孔-清孔-锚索制作-锚索安装-注浆-补张拉及锁定-锚头封闭。锚索钢绞线从盘丝上按设计长度截取，不得焊接，编束时确保每根钢绞线始终均匀排列，平直、不扭不叉，有死弯、机械损伤、严重锈蚀及电烧伤的严禁使用，截断时用机械切割，严禁电弧切割，编束前要清污除锈、刷强力防腐涂料。锚孔内灌注M40水泥砂浆，当地层有腐蚀性或地下水有侵蚀性时，应采用抗侵蚀性水泥。砂浆灌注必须饱满密实，第一次注浆完毕，水泥砂浆凝固收缩后，孔口应进行补浆。锚索孔注浆和锚梁混凝土达到设计强度的70%时才能进行张拉，张拉前必须对张拉机具进行标定，避免出现应力误差。锚索张拉必须在孔内砂浆及外锚头等达到设计强度后方才进行，张拉应分级进行，第一次张拉值的总张拉力的70%，两次张拉间隔时间不宜少于3~5天。各级张拉力分别为设计张力以25%倍数递增，每级间隔2~5分钟，最后一级超张拉110%并稳定30分钟，为克服地层徐变等因素造成的预应力消失，间隔6~10天后再进行补偿张拉，然后锁定，切除多余的钢绞线，用混凝土封闭锚头。锚索的张拉过程中应对锚索伸长与受力值是否相等。为减少预应力损失，总张拉力包括超张拉值，自由段为土层时超张拉值宜为15%~25%，自由段为岩层时以为10%~15%。5质量控制及检验5.1路基防护质量控制及检验植物防护施工应符合设计要求，并符合《铁路路基边坡绿色防护技术暂行规定》的规定，按《铁路路基边坡绿色防护技术暂行规定》进行验收。混凝土空心砖预制应符合设计要求，并符合现行《铁路混凝土与砌体工程施工规范》（TB10210）的规定。5.1.2　检验方法边坡防护的要求如下： 表5.1－1　植物防护覆盖率、成活率序号项目覆盖率（%）成活率（%）1一般地区植草防护土质路基边坡85—2石质路基边坡70—3种植藤本植物、灌木、乔木防护土质路基边坡—804石质路基边坡—705干旱地区植草防护土质路基边坡65—6种植藤本植物、灌木、乔木防护—707寒冷地区植草防护土质路基边坡80—8石质路基边坡70—9种植藤本植物、灌木、乔木防护土质路基边坡—7510石质路基边坡—70表5.1－2　固土网垫铺设允许偏差序号项　　　　目允许偏差1搭接宽度＋30mm，－02上、下边埋入土深度不小于设计值3回转长度不小于设计值4固定钉长度不小于设计值5固定钉间距＋50mm表5.1－3　土工格栅允许偏差序号项　　　　目允许偏差1铺设范围不小于设计值2搭接宽度0—+50mm3上下层搭接缝错开距离±50mm4层间距±30mm5回折长度±50mm表5.1－4砌体施工允许偏差序号项目允许偏差浆砌片石干砌片石骨架护坡砼预制块1平面位置±50mm±50mm±50mm±50mm2基底高程±50mm±50mm±50mm±50mm3坡顶高程－20mm，0－20mm，0－20mm，0－20mm，04坡率±0.5%设计值±0.5%±0.5% 5护肩，镶边及基础厚度、宽度≥设计值≥设计值≥设计值≥设计值6砌石厚度≥设计值≥设计值7垫层厚度≥设计值≥设计值≥设计值8表面面平整度≤30mm≤30mm≤30mm10mm9骨架净距±50mm10宽度及边槽高度≥设计值11骨架厚度及嵌置深度≥设计值12踏步宽度、厚度≥设计值13砼板边长＋6mm，－3mm14对角线长＋6mm，－3mm15厚度＋4mm，－2mm5.2路基支挡质量控制及检验路基支挡结构工程的检验项目、检验数量执行《铁路路基工程施工质量验收标准》的规定，其中有耐久性设计要求的混凝土执行《铁路混凝土工程施工质量验收补充标准》。施工允许偏差应符合表5.2－1的要求。见下页：表5.2－1支挡结构施工允许偏差部位项目允许偏差（mm）基础前边缘距路基中线0，＋20宽度（前缘至后缘）0，＋20顶面高程（水平基线）±20墙身前边缘距路基中线0，＋20厚度（前缘至后缘）0，＋20顶面高程±20垂直度h≤5m10h＞5m15长度柱＋10，－5 预制钢筋混凝土构件（板、柱、块体）板、块体＋10，－5板对角线差10横截面尺寸柱、块体±5板宽＋3，－5高＋5，－3厚＋4，－2侧向弯曲柱L/750板、块体L/1000上表面平整5
