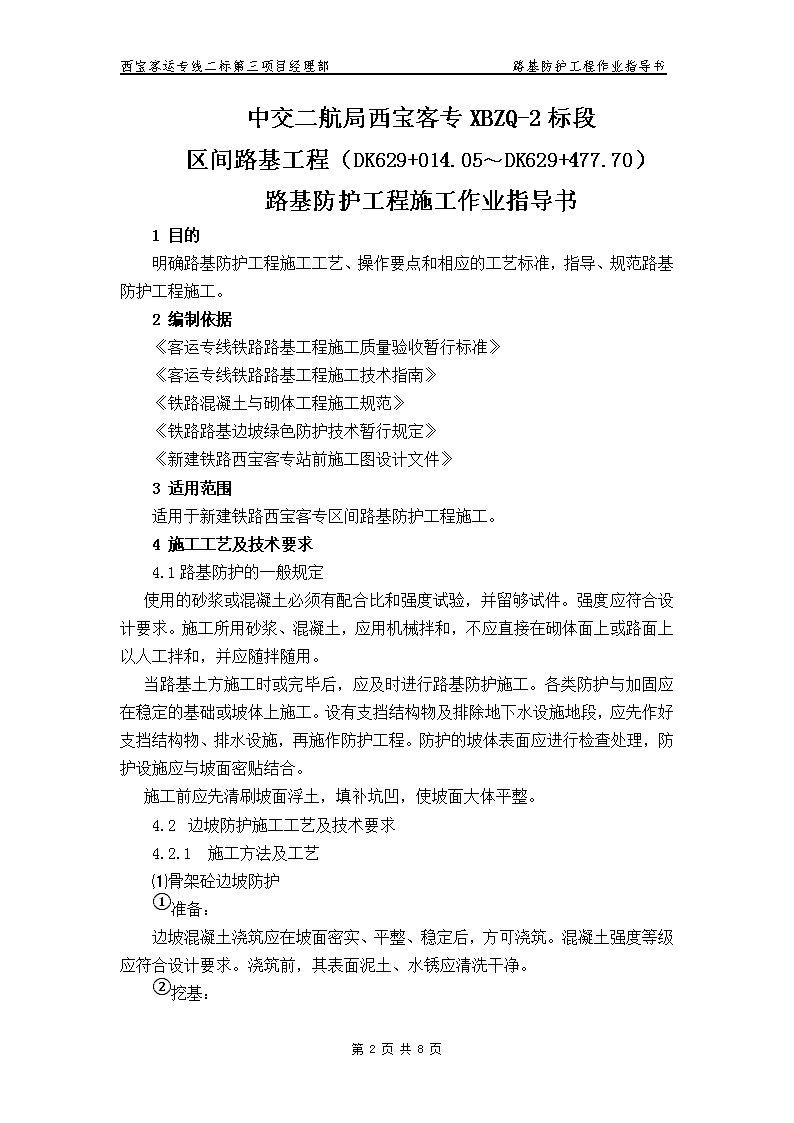

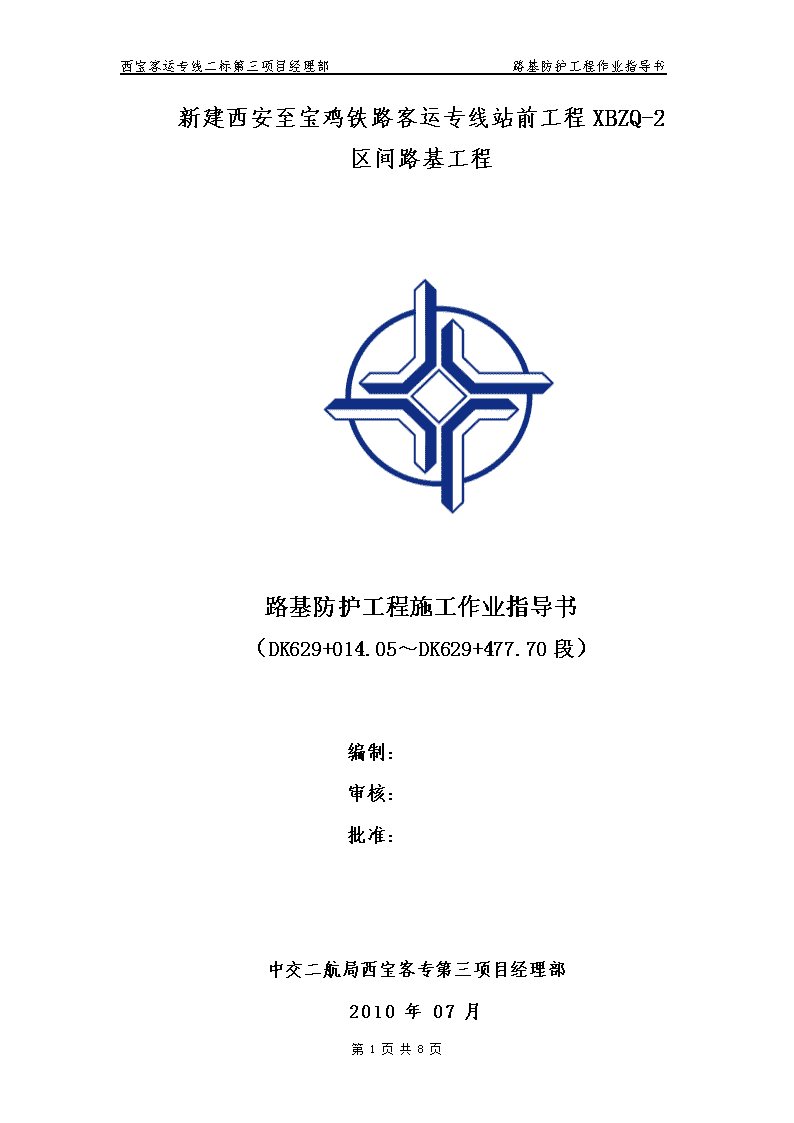

西宝客运专线二标第三项目经理部路基防护工程作业指导书新建西安至宝鸡铁路客运专线站前工程XBZQ-2区间路基工程路基防护工程施工作业指导书（DK629+014.05～DK629+477.70段）编制：审核：批准：中交二航局西宝客专第三项目经理部2010年07月第8页共8页 西宝客运专线二标第三项目经理部路基防护工程作业指导书中交二航局西宝客专XBZQ-2标段区间路基工程（DK629+014.05～DK629+477.70）路基防护工程施工作业指导书1目的明确路基防护工程施工工艺、操作要点和相应的工艺标准，指导、规范路基防护工程施工。2编制依据《客运专线铁路路基工程施工质量验收暂行标准》《客运专线铁路路基工程施工技术指南》《铁路混凝土与砌体工程施工规范》《铁路路基边坡绿色防护技术暂行规定》《新建铁路西宝客专站前施工图设计文件》3适用范围适用于新建铁路西宝客专区间路基防护工程施工。4施工工艺及技术要求4.1路基防护的一般规定使用的砂浆或混凝土必须有配合比和强度试验，并留够试件。强度应符合设计要求。施工所用砂浆、混凝土，应用机械拌和，不应直接在砌体面上或路面上以人工拌和，并应随拌随用。当路基土方施工时或完毕后，应及时进行路基防护施工。各类防护与加固应在稳定的基础或坡体上施工。设有支挡结构物及排除地下水设施地段，应先作好支挡结构物、排水设施，再施作防护工程。防护的坡体表面应进行检查处理，防护设施应与坡面密贴结合。施工前应先清刷坡面浮土，填补坑凹，使坡面大体平整。4.2 边坡防护施工工艺及技术要求4.2.1　施工方法及工艺⑴骨架砼边坡防护①准备：边坡混凝土浇筑应在坡面密实、平整、稳定后，方可浇筑。混凝土强度等级应符合设计要求。浇筑前，其表面泥土、水锈应清洗干净。②挖基：第8页共8页 西宝客运专线二标第三项目经理部路基防护工程作业指导书施工采用人工挖基，人工刷坡，浇筑前，将基底平整夯实，检查合格后方可进行模板安装及混凝土浇筑。③模板安装模板制作：模板采用钢模或木模。要求模板表面平整，尺寸偏差符合设计要求，具有足够的刚度、强度、稳定性，且拆装方便接缝严密不漏浆。正式使用前，要进行模板组拼检查，并形成记录。模板加固应经过受力检算。模板安装好后，检查轴线、高程符合设计要求后加固，保证模板在灌注混凝土过程受力后不变形、不移位。模内干净无杂物，拼合平整严密。模板检查合格后，刷脱模剂。要把整修模板作为一道重要工序，凡使用的模板，每次使用前，模板应认真修理平整，确保可靠牢固，方能灌注砼。在砼灌注过程中应指定专人加强检查、调整，以保证砼建筑物形状，尺寸和相互位置的正确。④骨架混凝土浇筑：混凝土浇筑施工时，应自上而下进行，混凝土浇筑面不宜过宽，做到随浇随收，随振随收。开始浇筑时间尽量在早和晚的时间段。混凝土体内必须饱满、密实。采用混凝土坍落度在80－120mm,在浇筑砼前，应对预拌混凝土的含气量、入模温度、坍落度及扩展度进行检测，并进行记录。如发现混凝土有异常，应及时通知预拌单位了解情况，如有质量问题，严禁使用。骨架混凝土每隔16.22m宜设一道伸缩缝，并做好伸缩、沉降缝。混凝土采用自动计量集中拌和站拌和，混凝土输送车运输，机械入模。砼坍落度要严格按照试验的数据控制，砼自由倾落高度超过2m时，必须用滑槽或串筒灌注，串筒出口距砼表面1.5m左右。防止砼离析。浇注前对模板进行检查，并将模板内的杂物、积水和污垢清理干净；模板的缝隙填塞严密，内面涂刷脱模剂。浇筑时检查混凝土的均匀性和坍落度。混凝土分层浇筑厚度不超过30cm，并用插入式振动器振捣密实。振动器移动间距不超过其作用半径的1.5倍与模板保持5～10cm的间距，插下下层5cm左右，防止碰撞模板。砼的捣固：砼的捣固是保证质量的关键工序，必须严密组织，规范操作。一是必须固定人员，责任到人，分片承包。二是捣固要适当，既要防止振捣不足，也要防止振捣过度，以砼不再下沉、表面开始泛浆、不出现气泡为度。第8页共8页 西宝客运专线二标第三项目经理部路基防护工程作业指导书混凝土的浇筑连续进行，如因故必须间断时，其间断时间小于前层混凝土的初凝时间或能重塑的时间，并经试验确定，若超过允许间断时间，须采取保证质量措施或按工作缝处理。浇筑混凝土时，应经常检查模板的位置和尺寸，确保其位置正确不发生变形。在混凝土浇筑过程中，注意模板支撑情况，设专人检查，如有变形，移位或沉陷立即校正并加固。砼浇筑必须坚持动态质量控制和“三方值班制”（工程项目领导、技术和试验人员），人、机、料、工每一个环节应具备条件，不得盲目施工。⑤整修养生：养生前，应先将松动和变形处修整完好。混凝土浇筑完成后，及时用塑料薄膜包裹并定时洒水养护，养生时间不少于7天。混凝土凝固后，表面全部刷干净，使外貌整洁美观。⑵边坡植物防护①准备阶段：喷植前应修好天沟等排水设施，修整坡面，嵌补凹槽、坑洼、准备好喷混材料等。粘土要先放在搅拌机中预拌，粉碎成粉状达到要求后，再加草籽和化肥，拌合均匀。备好风、水、电。备好塑料网、梯架。②喷播操作：检查风、水、电路与机具。在已修整好的边坡上先撒上一层客土。人员与喷射机就位，调整好进料阀门，向机组的料斗中加料。打开进风管阀门，开启喷头水阀，湿润坡面。调整供水量，使混合料湿润成浆状，喷到坡面上的泥浆光泽而不下流。喷射枪尽量垂直坡面，从上到下反复喷射数次达设计厚度。喷射厚度为0.08～0.1m。停料、断水电、关闭风路、停机。回收回弹料。③养护：护坡喷植后，进行不少于20天的喷(洒)水养生，务使喷植护坡始终具有足够水份，促使草籽发芽、生长。⑶栽植乔木、灌木①种植前的准备工作第8页共8页 西宝客运专线二标第三项目经理部路基防护工程作业指导书a.苗木准备列出苗木的品种、数量、规格、落实苗木供应来源，以及运到栽植地的运输情况及方法。对符合规格、生长健壮无病虫害的苗木，逐株做记号。高质量的苗木应具备的条件：根系发达完整，主根短直，接近根茎范围内有较多的侧根和须根，起苗后根系无劈裂；苗木粗壮通直；主侧枝分布均匀，能构成完美的树冠；无病虫害和机械损伤。b.植前整地及放线栽植地土质应基本满足植物生长需要，如发现土质太差，在栽植前换填种植土，以保植株成活。在现场找出苗木实际栽植位置，用白灰撒处灰点，进行定点放线。一般采用行列式放线法及等距弧线放线法。c.树穴的开挖树穴开挖一般在运取苗木前1～2天进行。种植穴的大小依土球及根系情况而定，带土球的应比土球大16～20cm，穴的深度一般比球高度稍深10～20cm，栽植裸根苗木应保护根系充分舒展，树穴必须保证上下口径一致，避免出现上大下小的“锅底坑”，挖出的表土、心土应分别堆放。②苗木栽植施工要点a.栽植时间：应尽量缩短起苗与栽苗之间的时间差，做到随起随栽。b.苗木运输：在运输过程中，所有植物必须有良好的包装，以保证不受太阳、风吹等不良气候的侵害。裸根植物的根系应沾泥浆，并包在稻草袋中，常绿树及灌木应有土球及草袋包装，到现场及种植前保持完好土球。c.苗木种植：将苗木的根系或土球放入树穴内，使其居中再将树木立起，保证垂直，然后分层回填种植土。一般每层20—30cm，先填较肥沃的表土，填土后将树根稍向上一提，使根系舒展，用锨把将土捣实，直至填满穴坑。土痕应略平稍高于坑口，防止栽植后出现陷落、下沉，导致树干基部积水腐烂。坑土填平后，用余土环树，筑起拦水围堰并拍实以利浇水，高度不低于15cm。d.苗木浇灌：新植苗木的浇灌应以天然水为佳，之后48小时之内必须浇上一遍水，第二遍水随后进行，第三遍水在第二遍水后5—10天内进行。注意浇水必须浇足浇透，浇完第三遍后，应及时封堰，并在树干基部周围堆成20～30cm高的土堆，以保持土壤内水分。4.2.2　施工工艺⑴骨架砼边坡防护测量放样→工、料、机准备→开工申请报告→骨架坡面开挖至基底→第8页共8页 西宝客运专线二标第三项目经理部路基防护工程作业指导书基底检查→伸缩缝设置→骨架模板安装→骨架混凝土浇筑→骨架混凝土面整修及养护4.2.3边坡防护技术措施⑴骨架砼边坡防护骨架混凝土应分层、分段浇筑，采用振捣法浇筑，先后浇筑的施工缝应相互错开，不得有通缝和空缝，表面平顺整齐，与边坡嵌接牢固密贴。浇筑完成后应及时采取有效的养护措施。浇筑前应按设计型式、尺寸挂线放样，开挖沟槽，沟槽尺寸根据尺寸而定。浇筑应从衔接处开始，自上而下砌筑，两衔接处应处于同一高度。应与坡面密贴，流水面应与草坡表面平顺。⑵边坡植物防护内铺立体植被护坡网时，在纵横向每隔1m左右用不短于15cm竹钉垂直打入边坡固定，客土后夯拍，使网与坡面密贴。草籽需选用根系发达茎矮叶茂且适于本地区成活的多年生草种，喷播草籽含量每平方米不小于15～20g。完成喷播后，需及时进行洒水养生。对漏喷、草籽发芽成活过9稀部位还应进行补喷。种草时分撒播和行播两种方式，草籽埋入深度不小于5cm，为使草籽均匀分布，可将种子与砂、干土或锯末混合。草籽养生期内，需用透气农膜覆盖，避免雨水冲刷。路堑边坡较陡或较高时，可通过试验采用草籽与含肥料的有机质泥浆混合，喷射于坡面。喷射机作业应严格执行操作规程：①应连续向喷射机供料；②保持喷射机工作风压稳定；③完成或因故中断喷射作业时，应将喷射机和输料管内的积料清除干净。4.2.4　注意事项⑴骨架砼边坡防护骨架砼边坡防护施工前，应将坡面杂质、浮土、松动石块及表层风化破碎岩体等清除干净；当有潜水露出时，应作引水或截流处理。第8页共8页 西宝客运专线二标第三项目经理部路基防护工程作业指导书防护工程的各种防护都必须加强基础处理和圬工质量，防止水流冲刷和淘空，保证路基稳定。⑵边坡植物防护喷播植草应按设计要求施工，喷播材料与草籽应按配比充分搅拌均匀，清理好的坡面应提前湿润，喷洒应自下而上进行，草籽喷洒应均匀，不得流淌。植物防护工程施工应根据植物的特性，适时种植，避免在暴雨季节、大风和高温条件下施工。喷播植草时大面积的喷播工程应先进行试播，以得到合理的种子、肥料、农药、保水剂和营养土等的配合比，将混合料按一定比例加水制成喷投物料，喷投物料应有一定的稳定性，喷到预定的坡面上切忌浆材沿坡面流动。5质量控制及检验5.1路基防护质量控制及检验5.1.1各种水泥砂浆及混凝土的强度等级均应符合设计要求，并应符合现行《铁路混凝土与砌体工程施工规范》（TB10210）和《铁路混凝土与砌体工程施工施工质量验收标准》（TB10424）的规定。植物防护施工应符合设计要求，并符合《铁路路基边坡绿色防护技术暂行规定》的规定，按《铁路路基边坡绿色防护技术暂行规定》进行验收。5.1.2　检验方法边坡防护的要求如下： 表5.1－1　植物防护覆盖率、成活率序号项     目覆盖率（%）成活率（%）1一般地区植草防护土质路基边坡85—2石质路基边坡70—3灌木、乔木防护土质路基边坡—804石质路基边坡—705干旱地区植草防护土质路基边坡65—6灌木、乔木防护—707寒冷地区植草防护土质路基边坡80—8石质路基边坡70—9灌木、乔木防护土质路基边坡—7510石质路基边坡—70 表5.1－4 骨架混凝土防护施工允许偏差第8页共8页 西宝客运专线二标第三项目经理部路基防护工程作业指导书序号项 目允 许 偏 差浆砌片石干砌片石骨架混凝土砼预制块1平面位置±50mm±50mm±50mm±50mm2基底高程±50mm±50mm±50mm±50mm3坡顶高程－20mm，0－20mm，0－20mm，0－20mm，04坡度±0.5%±0.5% ±0.5%5护肩，镶边及基础厚度、宽度不小于设计值不小于设计值不小于设计值不小于设计值6砌石厚度不小于设计值不小于设计值7垫层厚度不小于设计值不小于设计值不小于设计值8坡面平整度30mm30mm30mm10mm9骨架净距  ±50mm 10宽度及边槽高度  不小于设计值 11骨架厚度及嵌置深度  不小于设计值 12踏步宽度、厚度  不小于设计值 13砼板边长   ＋6mm，－3mm14对角线长   ＋6mm，－3mm15厚度   ＋4mm，－2mm 第8页共8页
