路基边坡防护技术交底

路基边坡防护技术交底

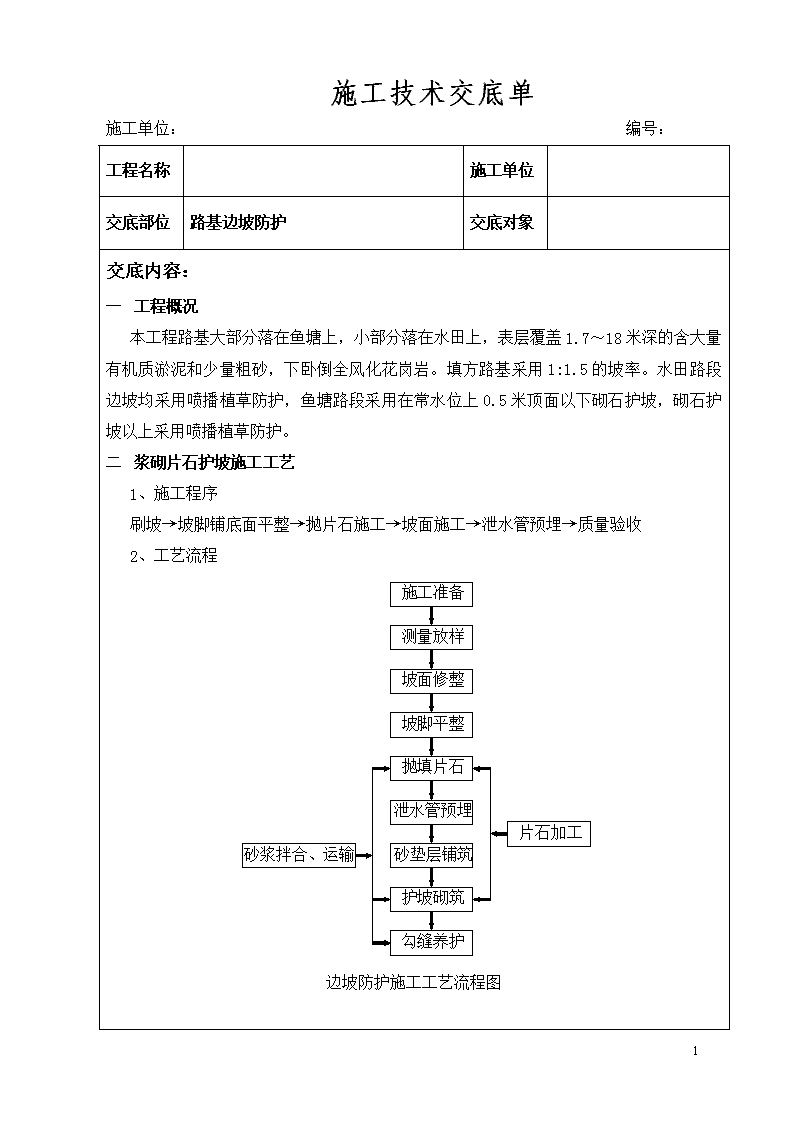

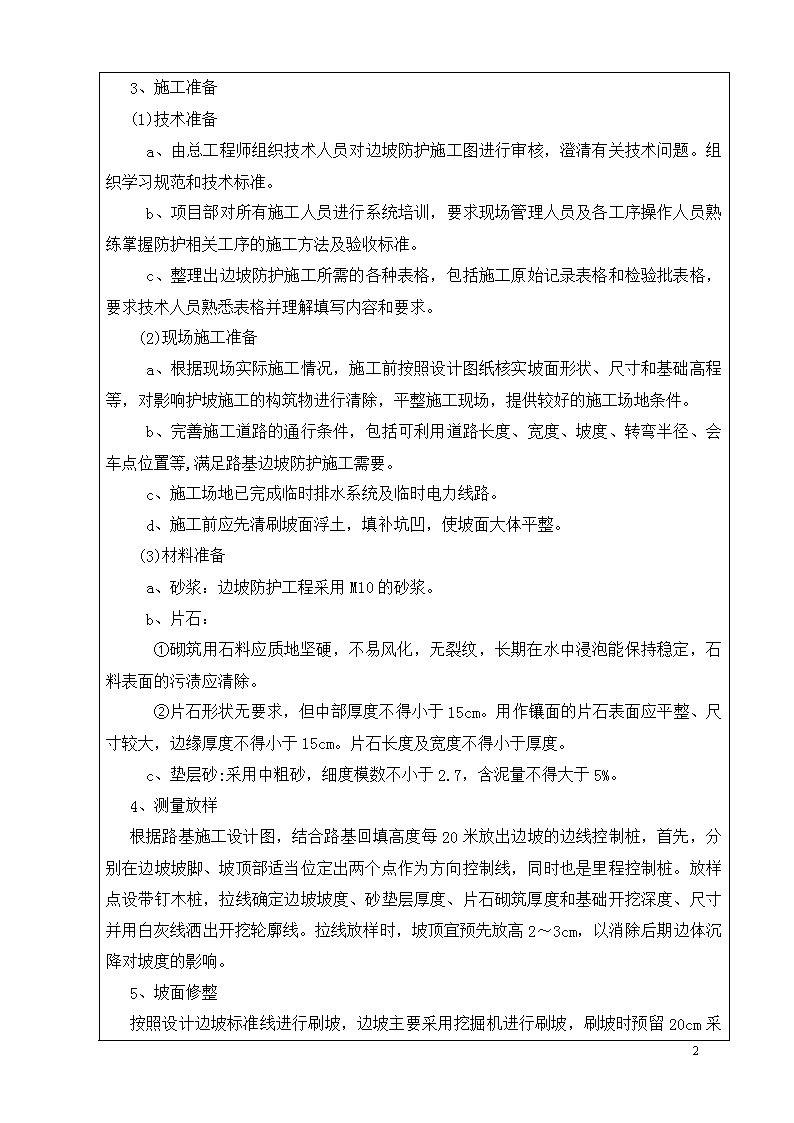

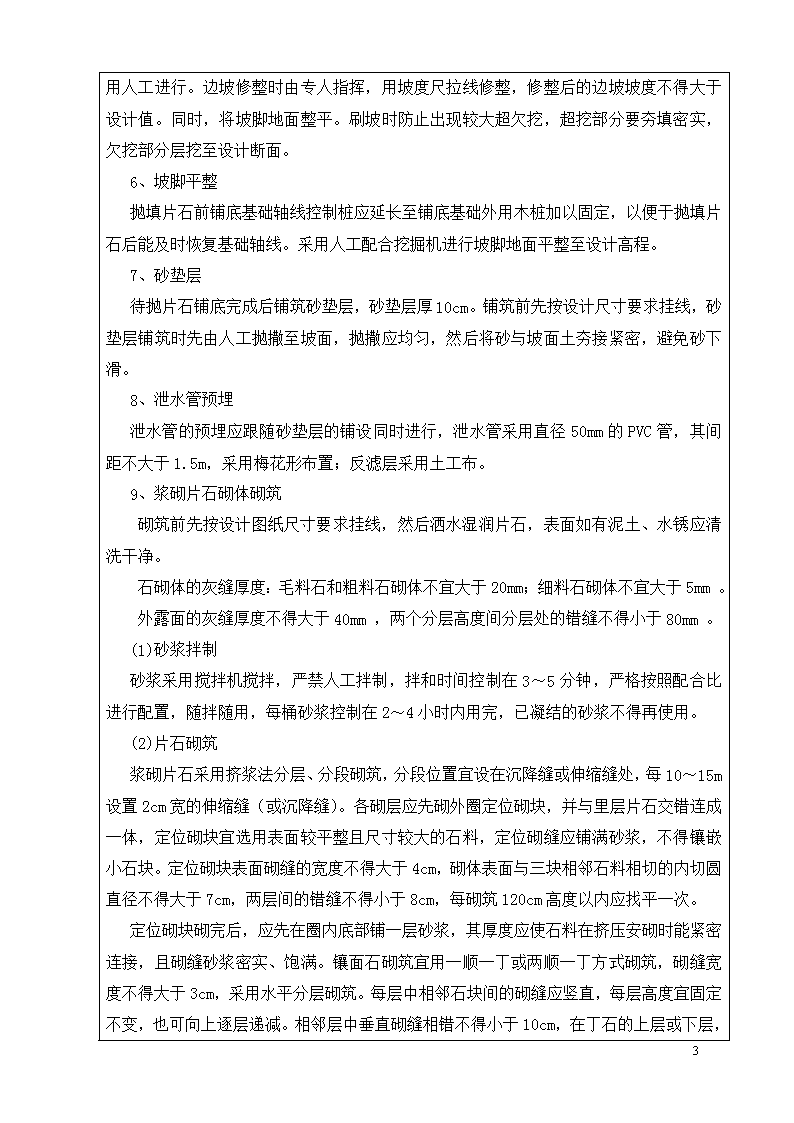

施工技术交底单施工单位：编号：工程名称施工单位交底部位路基边坡防护交底对象交底内容：一工程概况本工程路基大部分落在鱼塘上，小部分落在水田上，表层覆盖1.7～18米深的含大量有机质淤泥和少量粗砂，下卧倒全风化花岗岩。填方路基采用1:1.5的坡率。水田路段边坡均采用喷播植草防护，鱼塘路段采用在常水位上0.5米顶面以下砌石护坡，砌石护坡以上采用喷播植草防护。二浆砌片石护坡施工工艺1、施工程序刷坡→坡脚铺底面平整→抛片石施工→坡面施工→泄水管预埋→质量验收2、工艺流程边坡防护施工工艺流程图6 3、施工准备(1)技术准备a、由总工程师组织技术人员对边坡防护施工图进行审核，澄清有关技术问题。组织学习规范和技术标准。b、项目部对所有施工人员进行系统培训，要求现场管理人员及各工序操作人员熟练掌握防护相关工序的施工方法及验收标准。c、整理出边坡防护施工所需的各种表格，包括施工原始记录表格和检验批表格，要求技术人员熟悉表格并理解填写内容和要求。(2)现场施工准备a、根据现场实际施工情况，施工前按照设计图纸核实坡面形状、尺寸和基础高程等，对影响护坡施工的构筑物进行清除，平整施工现场，提供较好的施工场地条件。b、完善施工道路的通行条件，包括可利用道路长度、宽度、坡度、转弯半径、会车点位置等,满足路基边坡防护施工需要。c、施工场地已完成临时排水系统及临时电力线路。d、施工前应先清刷坡面浮土，填补坑凹，使坡面大体平整。(3)材料准备a、砂浆：边坡防护工程采用M10的砂浆。b、片石：①砌筑用石料应质地坚硬，不易风化，无裂纹，长期在水中浸泡能保持稳定，石料表面的污渍应清除。②片石形状无要求，但中部厚度不得小于15cm。用作镶面的片石表面应平整、尺寸较大，边缘厚度不得小于15cm。片石长度及宽度不得小于厚度。c、垫层砂:采用中粗砂，细度模数不小于2.7，含泥量不得大于5%。4、测量放样根据路基施工设计图，结合路基回填高度每20米放出边坡的边线控制桩，首先，分别在边坡坡脚、坡顶部适当位定出两个点作为方向控制线，同时也是里程控制桩。放样点设带钉木桩，拉线确定边坡坡度、砂垫层厚度、片石砌筑厚度和基础开挖深度、尺寸并用白灰线洒出开挖轮廓线。拉线放样时，坡顶宜预先放高2～3cm，以消除后期边体沉降对坡度的影响。5、坡面修整按照设计边坡标准线进行刷坡，边坡主要采用挖掘机进行刷坡，刷坡时预留20cm6 采用人工进行。边坡修整时由专人指挥，用坡度尺拉线修整，修整后的边坡坡度不得大于设计值。同时，将坡脚地面整平。刷坡时防止出现较大超欠挖，超挖部分要夯填密实，欠挖部分层挖至设计断面。6、坡脚平整抛填片石前铺底基础轴线控制桩应延长至铺底基础外用木桩加以固定，以便于抛填片石后能及时恢复基础轴线。采用人工配合挖掘机进行坡脚地面平整至设计高程。7、砂垫层待抛片石铺底完成后铺筑砂垫层，砂垫层厚10cm。铺筑前先按设计尺寸要求挂线，砂垫层铺筑时先由人工抛撒至坡面，抛撒应均匀，然后将砂与坡面土夯接紧密，避免砂下滑。8、泄水管预埋泄水管的预埋应跟随砂垫层的铺设同时进行，泄水管采用直径50mm的PVC管，其间距不大于1.5m，采用梅花形布置；反滤层采用土工布。9、浆砌片石砌体砌筑砌筑前先按设计图纸尺寸要求挂线，然后洒水湿润片石，表面如有泥土、水锈应清洗干净。石砌体的灰缝厚度：毛料石和粗料石砌体不宜大于20mm；细料石砌体不宜大于5mm。外露面的灰缝厚度不得大于40mm，两个分层高度间分层处的错缝不得小于80mm。(1)砂浆拌制砂浆采用搅拌机搅拌，严禁人工拌制，拌和时间控制在3～5分钟，严格按照配合比进行配置，随拌随用，每桶砂浆控制在2～4小时内用完，已凝结的砂浆不得再使用。(2)片石砌筑浆砌片石采用挤浆法分层、分段砌筑，分段位置宜设在沉降缝或伸缩缝处，每10～15m设置2cm宽的伸缩缝（或沉降缝）。各砌层应先砌外圈定位砌块，并与里层片石交错连成一体，定位砌块宜选用表面较平整且尺寸较大的石料，定位砌缝应铺满砂浆，不得镶嵌小石块。定位砌块表面砌缝的宽度不得大于4cm，砌体表面与三块相邻石料相切的内切圆直径不得大于7cm，两层间的错缝不得小于8cm，每砌筑120cm高度以内应找平一次。定位砌块砌完后，应先在圈内底部铺一层砂浆，其厚度应使石料在挤压安砌时能紧密连接，且砌缝砂浆密实、饱满。镶面石砌筑宜用一顺一丁或两顺一丁方式砌筑，砌缝宽度不得大于3cm，采用水平分层砌筑。每层中相邻石块间的砌缝应竖直，每层高度宜固定不变，也可向上逐层递减。相邻层中垂直砌缝相错不得小于10cm6 ，在丁石的上层或下层，均不得有垂直砌缝。当错缝确有困难时，丁石顶面或底面一侧的错缝可稍小，但不得小于4cm。砌筑腹石时，石料间的砌缝应互相交错、咬搭，砂浆密实，石料不得无砂浆直接接触，也不得干填石料后铺灌砂浆，石料应大小搭配，较大的石料应以大面为底，较宽的砌缝可用小石块挤塞。挤浆时可用小锤敲打石料，将砌缝挤紧，不得留有空隙。10、勾缝养护(1)勾缝在砌体砌筑时应留出2cm深的空缝，勾缝采用凸缝形式，勾缝所用的砂浆强度不得小于砌体所用的砂浆强度。封面高度比砌体高出5mm左右，勾缝砂浆面应平整、光滑，线条明显、清晰，外观美丽。(2)养护勾缝完毕后应及时覆盖土工布或湿草帘，四周固定在牢固的物体上以免被风刮走，并经常洒水保持湿润，常温下养护期不得少于7天。养护期间避免外力碰撞、振动或承重。一喷播植草施工工艺1、施工程序：刷坡→喷播→覆盖→浇水→质量验收（1）刷波：将边坡上杂石碎物清理干净，将低洼处回填夯实平整，确保坡面平顺。（2）喷播：刷坡完毕，进行液压喷播，即将草籽(并掺入种子数量30～40%的灌木种子)和促使其生长的附着剂、木纤维、肥料、生长素、保湿剂及水按一定比例混合搅拌，形成均匀混合液，通过液压喷播机均匀喷洒于坡面上。（3）覆盖：喷播植草施工完成之后，在边坡表面覆盖无纺布，用U型铁丝钉固定，以保持坡面水分并减少降雨对种子的冲刷，促使种子生长。若温度太高，则无需覆盖，以免病虫害的发生。（4）浇水：每天浇水1-2次，每次都要浇透，草坪出苗齐全后撤掉覆盖物，并作好不同阶段的施肥以及病虫害防治。（5）质量验收：要求成活率不低于90%。二质量控制及检验1、质量控制(1)片石砌筑时要挂线施工，以保证线形的平顺，要做到表面平整，坡度顺直。(2)砌体的砂浆强度、平面位置、断面尺寸、平整度、坡率、砌缝等要符合要求，砌体表面必须平顺、圆滑、砂浆饱满且勾缝均匀、平顺、无脱落现象，无通缝、三角缝和瞎缝。6 (3)浆砌片石砌体砌筑时砌缝应相互错开，砌块间不得无砂浆直接接触，砌缝内砂浆应饱满密实，饱满度不得低于85%。(5)镶面的片石要平整，若有大的的凹凸不平现象，砌筑前要大致凿平。(6)如果石块松动或砌缝开裂，应将石块提起，将砂浆清扫干净，用新砂浆重新砌筑。（7）严格按砂浆配合比拌制砂浆，不合格的水泥、砂等坚决不允许进场。（8）测量要严格执行测量双检制度。（9）喷播植草前应进行种子发芽率试验，确定种子单位用量。（10）植草应选用适合海边生长、耐盐、耐旱、耐贫瘠的品种。2、质量检验按《公路路基施工技术规范》JTGF10-2006中的有关规定对以下质量指标进行检验。表8.2.3-2浆砌砌体施工质量标准序号检查项目允许偏差检查方法与频率1砂浆强度 不小于设计强度每1工作台班2组试件2顶面高程（mm）料、块石±15水准仪：每20m抽查5点片石 ±20 3底面高程（mm）-20　4坡度或垂直度（%）料、块石 0.3 吊锤线：每20m检查5点片石 0.55断面尺寸（mm）料石、混凝土块 ±20 尺量：每20m检查5点块石 ±30片石±50 6墙面距路基中线（mm）±50 尺量：每20m检查5点 7表面平整度（mm）料石、混凝土块 102m直尺：每20m检查5处 块石 20片石 30一安全文明施工保证措施1、人员进场必须进行入场三级教育，涉及特种操作人员必须持证上岗，必须牢记“三铁六律”在取得入场证件后方可入场施工。2、入场人员必须经过健康检查且身体健康，持健康证明办理入场证件。3、凡进入施工现场的工作人员必须戴安全帽，穿工作鞋，戴防护手套，高处作业必须系好安全带。4、基坑开挖要放坡开挖，开挖时要在基坑周围做好警示标志。挖出的土不得堆放在基坑边上，堆土要离基坑边缘1m以上，至少预留1m以上护道。6 5、非电工不得随意搭接拆卸或维修电器设备，用电设备装好漏电保护器。6、如有夜间施工，需设置足够的照明灯具及应急照明工具，配置值班人员对现场进行管理和控制。7、在场地清理过程中，各种材料、设备按规定堆放整齐。不得占用施工便道和既有道路。8、清洗施工机械、设备及机具废水、废油等有害物质及生活用水，不得随意排放，以防止污染水质和土壤。9、施工所产生的垃圾和废弃物，根据不同情况，分别处理，不得裸露弃置。10、工地现场禁止流动吸烟，吸烟必须到指定的安全地点。附件：1、《路基边坡防护工程数量表》4页2、《路基防护工程设计图》2页交底人审核人接收人6
