基坑边坡防护方案

基坑边坡防护方案

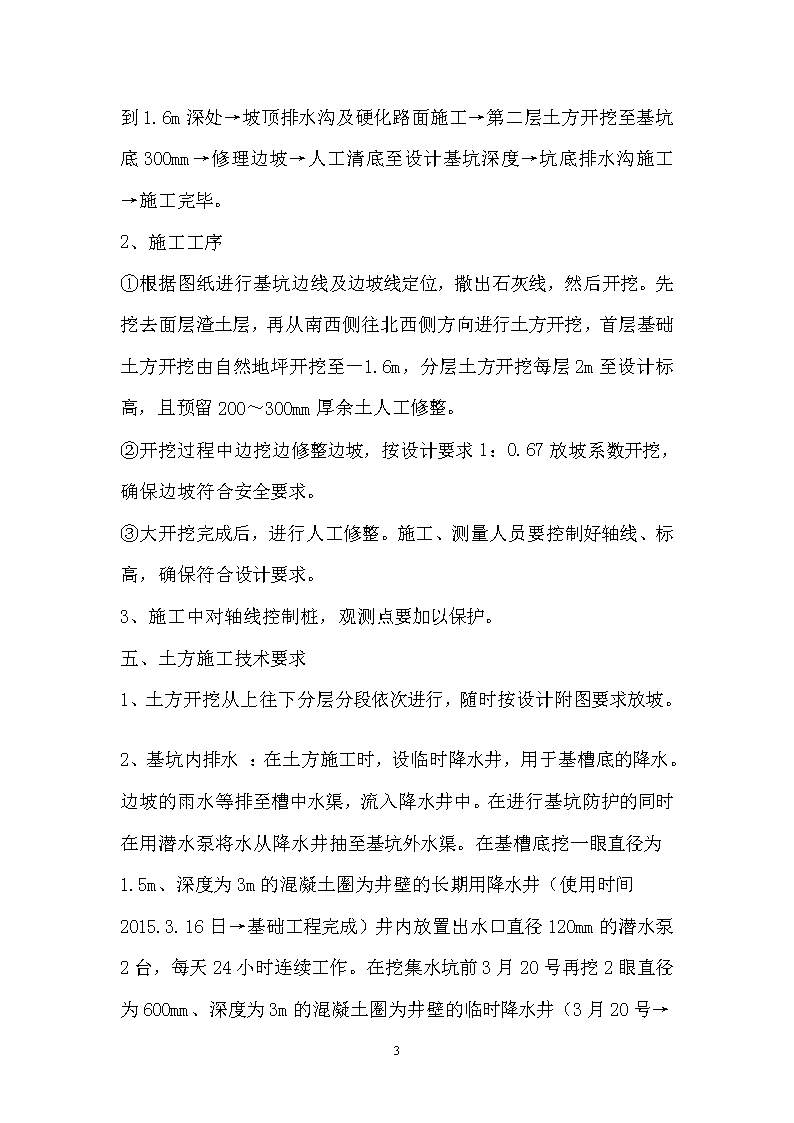

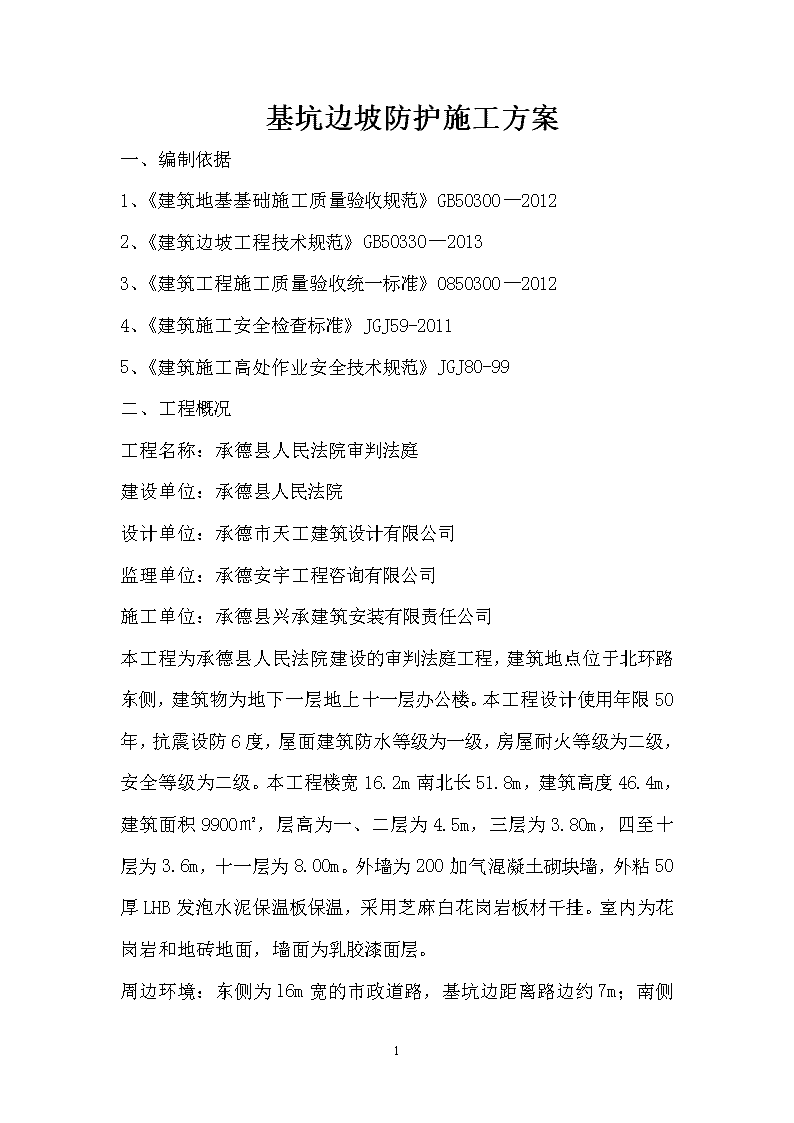

基坑边坡防护施工方案一、编制依据1、《建筑地基基础施工质量验收规范》GB50300—20122、《建筑边坡工程技术规范》GB50330—20133、《建筑工程施工质量验收统一标准》0850300—20124、《建筑施工安全检查标准》JGJ59-20115、《建筑施工高处作业安全技术规范》JGJ80-99二、工程概况工程名称：承德县人民法院审判法庭建设单位：承德县人民法院设计单位：承德市天工建筑设计有限公司监理单位：承德安宇工程咨询有限公司施工单位：承德县兴承建筑安装有限责任公司本工程为承德县人民法院建设的审判法庭工程，建筑地点位于北环路东侧，建筑物为地下一层地上十一层办公楼。本工程设计使用年限50年，抗震设防6度，屋面建筑防水等级为一级，房屋耐火等级为二级，安全等级为二级。本工程楼宽16.2m南北长51.8m，建筑高度46.4m，建筑面积9900㎡，层高为一、二层为4.5m，三层为3.80m，四至十层为3.6m，十一层为8.00m。外墙为200加气混凝土砌块墙，外粘50厚LHB发泡水泥保温板保温，采用芝麻白花岗岩板材干挂。室内为花岗岩和地砖地面，墙面为乳胶漆面层。7 周边环境：东侧为l6m宽的市政道路，基坑边距离路边约7m；南侧为开阔地，西侧为飚蕾服装厂距基坑10米。北侧是现场办公区。三、施工部署1、根据《岩土工程勘察报告》和设计院所设计的图纸进行施工。根据地质情况，结构设计要求并结合场地周边环境，本基坑边坡支护形式为放坡开挖。如土层情况与地勘报告不符，应报业主、地勘、监理，设计部门协商处理。开挖深度为4.5m。开挖前了解了建设单位给的水电或其他管网分布情况，毕免开挖损坏管网，影响施工。鉴于开挖土方量较大，拟采用反铲挖掘机及自卸汽车进行机械开挖至设计标高以上0.3m。本工程地下室层高4.2m，基坑开挖深度为4.5m。为保证质量、工期、安全的情况下，尽量节约工程成本费用，采用砖砌挡土墙支护及基坑边坡顶部进行二次开坡，就是在边坡的上部挖出深1.6m，宽1.2m的土体，使之一次性开挖深度不大于3m。开挖深度为3m，正常放坡1:0.67符合相关规范要求。在机械开挖土方时，应对基坑底、边坡角的土层减少扰动。对可能产生的浅层滑坡，应将滑坡土体全部挖除；为了防止土坡整体发生滑坡，甚至发生塌方等，采取将边坡按1：0.67修整，预留1米的工作面。在基槽底部，用MU10红砖，M10水泥砂浆砌筑砖挡土墙，墙高800mm,固定住边坡基底的土方坍塌。挡土墙上部设截流沟，沿基坑几何尺寸周边布置，有水流入集水井中。四、施工工艺1、施工流程：清理场地→平整坡顶→测量放线→7 土方开挖第一层土到1.6m深处→坡顶排水沟及硬化路面施工→第二层土方开挖至基坑底300mm→修理边坡→人工清底至设计基坑深度→坑底排水沟施工→施工完毕。2、施工工序①根据图纸进行基坑边线及边坡线定位，撒出石灰线，然后开挖。先挖去面层渣土层，再从南西侧往北西侧方向进行土方开挖，首层基础土方开挖由自然地坪开挖至－1.6m，分层土方开挖每层2m至设计标高，且预留200～300mm厚余土人工修整。②开挖过程中边挖边修整边坡，按设计要求1：0.67放坡系数开挖，确保边坡符合安全要求。③大开挖完成后，进行人工修整。施工、测量人员要控制好轴线、标高，确保符合设计要求。3、施工中对轴线控制桩，观测点要加以保护。五、土方施工技术要求1、土方开挖从上往下分层分段依次进行，随时按设计附图要求放坡。2、基坑内排水：在土方施工时，设临时降水井，用于基槽底的降水。边坡的雨水等排至槽中水渠，流入降水井中。在进行基坑防护的同时在用潜水泵将水从降水井抽至基坑外水渠。在基槽底挖一眼直径为1.5m、深度为3m的混凝土圈为井壁的长期用降水井（使用时间2015.3.16日→基础工程完成）井内放置出水口直径120mm的潜水泵2台，每天24小时连续工作。在挖集水坑前3月20号再挖2眼直径为600mm、深度为3m的混凝土圈为井壁的临时降水井（3月20号→7 集水坑砼浇注完成）井内放置直径100mm的潜水泵两台，每天24小时不停抽水。利用泵将水排到场外集水坑沉淀后排入市政管网。这样能保持基槽没有水。降水井最后使用混凝土浇注回填，然后进行垫层、防水板等施工。3、基坑外排水：基坑外设截流沟，沿挡土墙外1~2M，顺基坑周边布置截面为300×300，拦截地表水，减少地表水下渗，做为截流沟处土体的整平压实工作。坑内的积水不得直接排入市政管网，应设沉砂井，把泥沙沉淀后才能排入市政管网。4、土方开挖工程质量验收标准：标高应控制在50mm以内，基坑槽的长度偏差应不大于200mm，宽度偏差不小于50mm，表面平整度偏差不大于20mm，基底土质符合设计要求。六、稳定边坡的措施a.根据建设单位提供的地质资料以及对周边环境的调查资料，边坡采用1：0.67。根据验算边坡的安全系数为1.24，符合规范要求1.05-1.20的安全系数。按此设计的基坑边坡，在施工和护坡工作良好的条件下，基坑边坡能保持稳定。b.在基坑开挖过程中必须严格按设计边坡向下开挖。在整个基坑开挖过程中以及开挖坑底时，都必须设有排水沟及泵吸积水的集水井，同时严格防止在基坑周围地面积水或水流渗入边坡下面土体的情况发生。c.在整个基坑施工周期内基坑四周严禁堆积土方及大吨位的物体。7 d.在整个基坑开挖过程中，应随时观察基坑内地下水位降低的情况，随着地下水位的降低进行挖土，在地下水位高于挖土标高时不宜进行基坑开挖施工。e.当将挖至设计标高时，应留30cm土体，采用人工挖土，以避免再扰动地基土，到挖到标高后，应及时浇筑素混凝土垫层。f.土方堆放余土方进行弃土外运至建设、监理指定卸土区。对于超挖部分应用级配砂石分层回填压实或C15素砼回填至设计标高。控制压实系数不小于0.97，分层厚度不大于300mm。要有专职安全员密切监测边坡状况，做到时时防患于未然。七、安全保证组织措施成立以项目经理为主，施工工长、施工员、安全员和班组长参与安全生产管理小组，项目安全生产管理小组实行由项目经理统一领导，分级分权管理，将安全责任落实到人，实行奖罚。八、安全保证技术措施(一)、土方开挖前应探明地下管网，防止发生意外事故。基坑周边1米范围内严禁堆土、堆料或停放机具，基坑施工期问设警示牌，夜问加设红色灯标志。(二)、基坑边设置防护栏杆。在离基坑边lm设置钢管防护栏杆，立杆打入地下600mm，问距2m，在离地0.1m、0.75m和1.6m处各设置一道横向栏杆，用密目网密封。7 (三)、基坑外施工人员不得向坑内乱扔杂物，向基坑下传递工具时接稳后再松手。(四)、坑下人员休息要远离基坑边及放坡处，以防不测。(五)、施工机械一切服从指挥，人员应尽量远离施工机械，如有必要，先通知操作人员，待回应后方可接近。(六)、场内按各阶段施工情况在进出口和危险区挂宣传画、标牌及标语，各种防护部位防护到位。各种标牌应挂齐，并挂在醒目的位置。(七)、对进入现场的施工人员进行摸底审查，坚持先审后用的原则，对重点人员做到心中有数，并注册登记。所有作业人员都必须经过三级安全教育后才可上岗。(八)、建立门卫制度和巡逻护场制度，设专人两班制昼夜值班，并做好值班记录。对携带施工材料进出场的人员和车辆要开出门证，对进入施工现场的联系业务的其他人员要进行登记，经门卫许可后方能进入。(九)、工地建立消防管理制度，做好消防工作，消除火灾隐患。所有施工人员必须保护消防设施，不得损坏和擅自挪用消防设备、器材，不准埋压和圈占消防水源，不准占用、堵塞消防通道，不准在施工现场内吸烟。(十)、上下基坑要设置专用上下斜道。人工挖土、修土时，作业人员要有2m安全操作距离。坑边不堆放土方和建筑材料.当重型机械在坑边作业时，专门设置的平台或深基础等。同时，限制或隔离坑顶周围振动荷载的作用。九、施工应急措施7 (一)、土方开挖和基坑维护期间，应储备槽钢、钢管、花管、草袋、土工织物装砂或土等应急物质。当基坑状况恶化时，应立即用上述材料反压坡脚，必要时在坡顶削坡减载，保持坡顶稳定后再妥善处理。(二)、基坑边坡局部发生塌方的处理：(1)、立即采用彩条布覆盖，预防雨水入渗，造成边坡再次塌方。(2)、基坑边坡塌方段坡顶面用混凝土浇注平面，并设置止水墙挡水或设置排水沟排水，防止雨水进入边坡土内。自上而下清理塌方处的土方。(3)、对塌方后末形成自然坡面的边壁，人工修坡，并派专人在地表面观测边壁的稳定情况，发现险隋，及时撤出作业人员。7
