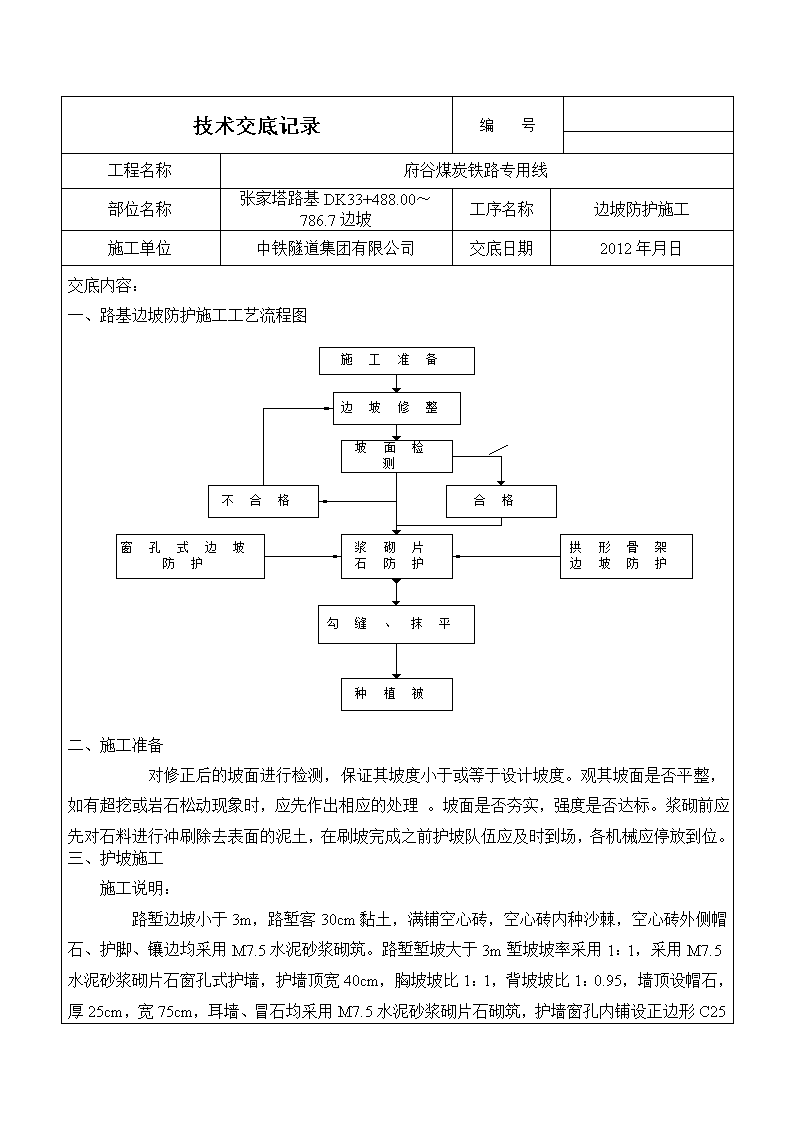

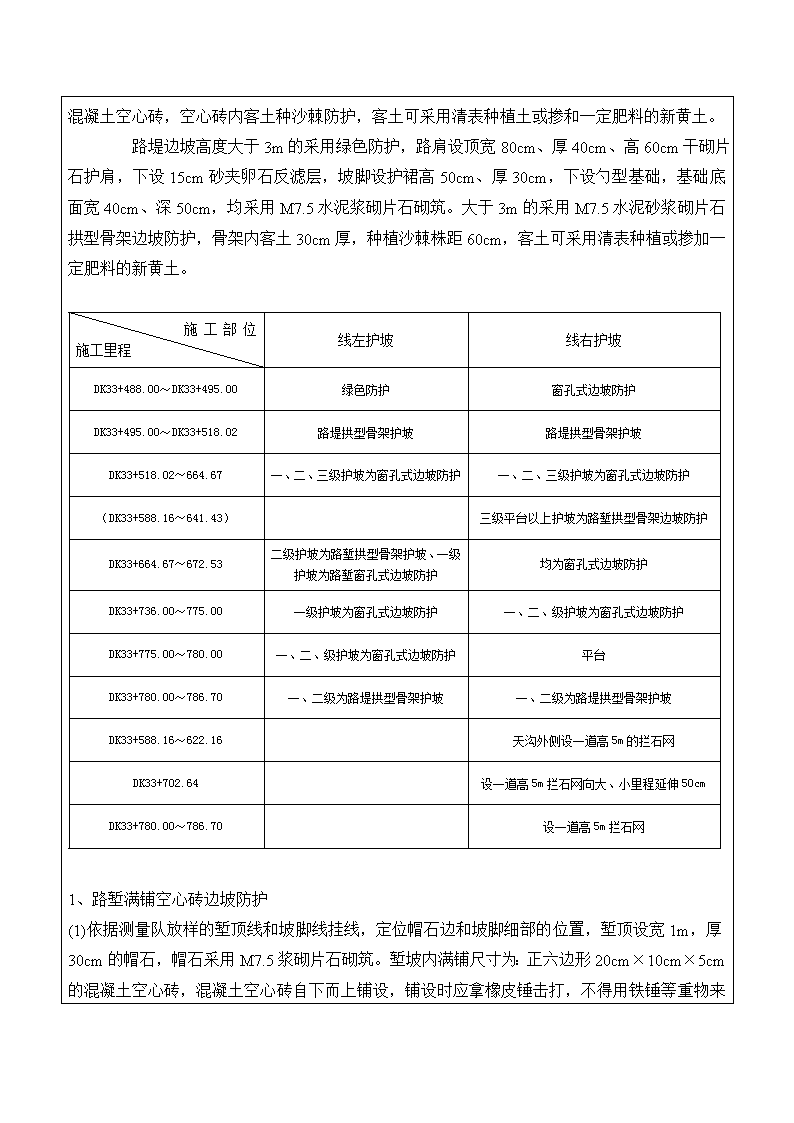

技术交底记录编号工程名称府谷煤炭铁路专用线部位名称张家塔路基DK33+488.00～786.7边坡工序名称边坡防护施工施工单位中铁隧道集团有限公司交底日期2012年月日交底内容：一、路基边坡防护施工工艺流程图二、施工准备对修正后的坡面进行检测，保证其坡度小于或等于设计坡度。观其坡面是否平整，如有超挖或岩石松动现象时，应先作出相应的处理。坡面是否夯实，强度是否达标。浆砌前应先对石料进行冲刷除去表面的泥土，在刷坡完成之前护坡队伍应及时到场，各机械应停放到位。三、护坡施工施工说明：路堑边坡小于3m，路堑客30cm黏土，满铺空心砖，空心砖内种沙棘，空心砖外侧帽石、护脚、镶边均采用M7.5水泥砂浆砌筑。路堑堑坡大于3m堑坡坡率采用1：1，采用M7.5水泥砂浆砌片石窗孔式护墙，护墙顶宽40cm，胸坡坡比1：1，背坡坡比1：0.95，墙顶设帽石，厚25cm，宽75cm ，耳墙、冒石均采用M7.5水泥砂浆砌片石砌筑，护墙窗孔内铺设正边形C25混凝土空心砖，空心砖内客土种沙棘防护，客土可采用清表种植土或掺和一定肥料的新黄土。路堤边坡高度大于3m的采用绿色防护，路肩设顶宽80cm、厚40cm、高60cm干砌片石护肩，下设15cm砂夹卵石反滤层，坡脚设护裙高50cm、厚30cm，下设勺型基础，基础底面宽40cm、深50cm，均采用M7.5水泥浆砌片石砌筑。大于3m的采用M7.5水泥砂浆砌片石拱型骨架边坡防护，骨架内客土30cm厚，种植沙棘株距60cm，客土可采用清表种植或掺加一定肥料的新黄土。施工部位施工里程线左护坡线右护坡DK33+488.00～DK33+495.00绿色防护窗孔式边坡防护DK33+495.00～DK33+518.02路堤拱型骨架护坡路堤拱型骨架护坡DK33+518.02～664.67一、二、三级护坡为窗孔式边坡防护一、二、三级护坡为窗孔式边坡防护（DK33+588.16～641.43）　三级平台以上护坡为路堑拱型骨架边坡防护DK33+664.67～672.53二级护坡为路堑拱型骨架护坡、一级护坡为路堑窗孔式边坡防护均为窗孔式边坡防护DK33+736.00～775.00一级护坡为窗孔式边坡防护一、二、级护坡为窗孔式边坡防护DK33+775.00～780.00一、二、级护坡为窗孔式边坡防护平台DK33+780.00～786.70一、二级为路堤拱型骨架护坡一、二级为路堤拱型骨架护坡DK33+588.16～622.16　天沟外侧设一道高5m的拦石网DK33+702.64　设一道高5m拦石网向大、小里程延伸50cmDK33+780.00～786.70　设一道高5m拦石网1、路堑满铺空心砖边坡防护(1)依据测量队放样的堑顶线和坡脚线挂线，定位帽石边和坡脚细部的位置，堑顶设宽1m，厚30cm的帽石，帽石采用M7.5浆砌片石砌筑。堑坡内满铺尺寸为：正六边形20cm×10cm×5cm的混凝土空心砖， 混凝土空心砖自下而上铺设，铺设时应拿橡皮锤击打，不得用铁锤等重物来代替橡皮锤击打。空心砖内回填土并种植沙棘，坡脚顺坡向上50cm浆砌片石砌筑，并于坡脚向中线方向量50cm，再向下开挖70cm范围内浆砌片石连成一体，祥见“图①满铺空心砖正视图”和“图①满铺空心砖横断面图”图①满铺空心砖正视图 图①满铺空心砖横断面图(2)浆砌施工①浆砌片石应分层、分段砌筑，分层水平砌缝应大致水平，砌块应大面朝下，互相咬合，上下砌缝应相应错开7~8cm,注意：严禁用小石块或碎石填塞缝隙灌浆。②其边侧存在取土坑或其他不利于基础稳定的因素时应采取必要的保护措施。③浆砌片石应采用挤浆砌筑，确保灰缝饱满。⑥每天收工后用塑料布将砌体改好，洒水养护不少于7天。⑤护坡厚度均匀，砌层片石纵、横向搭接压缝，间隙塞满，外露面整齐。(3)植被防护施工①植被防护应依照要求种植沙棘。种植前应对边坡破面进行清理整平，清除有碍沙棘生长的杂物、危石。施用底肥时应用有机肥为主，均匀撒布或条施、穴施。②植被防护工程施工应根据沙棘特性，适时种植，避免在暴雨季节、大风和高温条件下施工。③沙棘播种前应进行种子发芽率试验或植株移植试验，根据试验结果确定种植密度和种植时间确保在雨季来临之前形成一定的防护能力。在防护未形成一定能力时，宜采取排水和覆盖等临时保护措施。④种植沙棘后先对低矮边坡进行喷灌试验，保证在每次喷灌后湿土厚度小于等于10cm后， 再对高坡进行喷灌以保。证其成活率2、窗孔式护墙边坡防护(1)依据测量队放样的边坡边桩挂线，定位每个窗孔和伸缩缝的位置,轮廓线用白灰标出，便于工人施工，使护坡标准整齐。(2)窗孔的净高为2.5m，净宽为2m，两边边长为1.5m,拱部为半径1m的半圆，上排窗顶厚32cm，窗底厚40cm，下排窗顶厚40cm，窗底厚50cm，窗孔纵向间距为4m，竖向间距为7m，窗底浆砌片石32cm伸入窗内，向外成0.04度角，其详图见“图②窗孔式边坡防护正视图”和“图②窗孔式边坡防护横断面图”图中均已厘米为单位。图②窗孔式边坡防护正视图 图②窗孔式边坡防护横断面图(3)窗内两边和拱部设一圈断面为“图③窗孔拱圈断面图”，图中均已厘米为单位的拱圈，拱圈C25混凝土现场浇筑，图③窗孔拱圈断面图 (4)窗孔内铺满空心砖，空心砖尺寸：20cm×10cm×3cm，空心砖内种沙棘。(5)坡与坡衔接，从坡角边桩向中线方向量40cm设一道截水沟，截水沟用30cm×25cm×10cm混凝土预制块砌成，预制块30cm×10cm面朝上，伸入平台15cm。(6)孔窗护墙每个3m上、下、左、右交错设置泄水孔，泄水孔采用直径为10cm的PVC管，空后50cm×50cm范围内设砂夹卵石反滤层、厚30cm。(7)每20m设一道伸缩缝，缝宽2cm，缝内填塞沥青麻筋。(8)边坡高于10m的护墙每24m设一道检查梯，检查梯伸入浆砌片石内50cm，台阶棱角与边坡面在同一面上。(9)高10m的护墙，从坡脚垂直向上5m设耳墙，耳墙竖向高度1m，横向高度1.05m，耳墙用M7.5浆砌片石砌筑。(10)浆砌施工①浆砌片石应分层、分段砌筑，分层水平砌缝应大致水平，砌块应大面朝下，互相咬合，上下砌缝应相应错开7~8cm，注意：严禁用小石块或碎石填塞缝隙灌浆。②其边侧存在取土坑或其他不利于基础稳定的因素时应采取必要的保护措施。③浆砌片石应采用挤浆砌筑，确保灰缝饱满。④护坡厚度均匀，砌层片石纵、横向搭接压缝，间隙塞满，外露面整齐。⑤设有垫层的护坡，应随垫随砌。⑥浆砌片石嵌入坡面深度50cm，表面应与坡面顺接。⑦每天收工后用塑料布将砌体改好，洒水养护不少于7天。(11)勾缝、灌浆、嵌补、支项施工①勾缝及灌浆填缝，应先清除泥土，并冲洗缝隙。②勾缝砂浆应嵌入缝中，并与岩石牢固结合。灌注较大的裂缝可用M5水泥砂浆或C10混凝土，并应插捣密实，灌满至缝口抹平。③嵌补坡面空洞及凹槽，应做到嵌体稳固、表面平顺、周边封严。④支项危岩落石，其圬工基座应置于基座、稳定的岩体上并凿成台阶。(12)植被防护施工①植被防护应依照要求种植沙棘。种植前应对边坡破面进行清理整平，清除有碍沙棘生长的杂物、危石。施用底肥时应用有机肥为主，均匀撒布或条施、穴施。②植被防护工程施工应根据沙棘特性，适时种植，避免在暴雨季节、大风和高温条件下施工。 ③沙棘播种前应进行种子发芽率试验或植株移植试验，根据试验结果确定种植密度和种植时间确保在雨季来临之前形成一定的防护能力。在防护未形成一定能力时，宜采取排水和覆盖等临时保护措施。④种植沙棘后先对低矮边坡进行喷灌试验，保证在每次喷灌后湿土厚度小于等于10cm后，再对高坡进行喷灌以保。证其成活率1、拱型骨架边坡防护(1)依据测量队放样的边坡边桩挂线，定位每个骨架和伸缩缝的位置,轮廓线用白灰标出，便于工人施工，使骨架护坡标准整齐。(2)拱型骨架净宽为4m、净高为3m,上部为半径2m的半圆，下部两边长均为2m，骨架下部为半径2.5m的圆弧，两骨架纵向间距为4.6m，竖向间距为3.5m,骨架厚度为50cm，全部镶嵌入坡面内，路堑拱型骨架边坡防护详见“图④路堑拱型骨架边坡防护正视图”，路堤拱型骨架边坡防护详图见“图⑤路堤拱型骨架边坡防护正视图”，平台往上第一排骨架下部为宽1m的浆砌片石，50cm伸入骨架内与主骨架相连。(3)从坡脚顺坡面向上1m为厚50cm浆砌片石，向上50cm开始排列拱型骨架。(4)路堑拱型骨架护坡骨架内铺满空心砖，空心砖尺寸：20cm×10cm×5cm，空心砖内种沙棘，详见“图④路堑拱型骨架边坡防护正视图”。路堤拱型骨架护坡骨架内挖坑，间距60cm，梅花型布置，每坑内种两颗沙棘，详见“图⑤路堤拱型骨架边坡防护正视图”。(4)拱型骨架附带预制块，预制块尺寸：长×宽×高=30cm×25cm×10cm，预制块30cm×10cm面朝上，沿两边和拱部内侧分布，镶嵌入浆砌片石15cm。 图④路堑拱型骨架边坡防护正视图 图⑤路堤拱型骨架边坡防护正视图(5)路堑中，坡与坡衔接，从坡角边桩向中线方向量40cm定线，向相反方向量30cm定线，向下挖深1m，基地儿填30cm三七灰土，其上部用M7.5浆砌片石浆砌，并与坡脚相连，从坡角边桩向中线方向量40cm设一道截水沟，截水沟用30cm×25cm×10cm混凝土预制块砌成，预制块30cm×10cm面朝上，伸入平台15cm,详见“图④路堑拱型骨架边坡防护横断面图”。(6)在路堤中，坡与坡衔接，平台厚度为30cm，下设15cm三七灰土。坡与原地貌衔接，从坡脚向中线相反方向量1m定线，向下开挖1m用浆砌片石砌筑，“图⑤路堤拱型骨架边坡防护横断面图”。 图④路堑拱型骨架边坡防护横断面图图⑤路堤拱型骨架边坡防护横断面图 图⑤路堤拱型骨架边坡防护横断面图(7)在堑顶帽石下设直径10cm、长为90cm的PVC管，向下倾斜0.04度，PVC管用30cm×30cm的透水土工布包裹，伸入堑端用长×宽×厚=50cm×50cm×30cm的砂夹卵石反滤层包裹。泄水孔沿里程方向隔2m设一个。(8)每隔3个拱设一道伸缩缝，缝宽2cm，缝内填塞沥青麻筋，深20cm。(9)边坡高于10m的护墙每24m设一道检查梯，检查梯伸入浆砌片石内50cm，台阶棱角与边坡面在同一面上。(10)高10m的护墙，从坡脚垂直向上5m设耳墙，耳墙竖向高度1m，横向高度1m，耳墙用M7.5浆砌片石砌筑。(11)浆砌施工①浆砌片石应分层、分段砌筑，分层水平砌缝应大致水平，砌块应大面朝下，互相咬合，上下砌缝应相应错开7~8cm，注意：严禁用小石块或碎石填塞缝隙灌浆。②基础埋置深度为50cm，若其边侧存在取土坑或其他不利于基础稳定的因素时应采取必要的保护措施。③浆砌片石应采用挤浆砌筑，确保灰缝饱满。④护坡厚度均匀，砌层片石纵、横向搭接压缝，间隙塞满，外露面整齐。⑤设有垫层的护坡，应随垫随砌。⑥浆砌片石嵌入坡面深度50cm，表面应与坡面顺接。⑦每天收工后用塑料布将砌体改好，洒水养护不少于7天。 (12)砌筑混凝土预制块防护施工①砌筑时反滤层、垫层应随垫随砌。②基础伸入浆砌片石内15cm。③砌筑混凝土预制块间砂浆应饱满，砌筑后外面整齐，各方向缝顺直。④混凝土预制块的预制应满足设计要求并符合现行《铁路混凝土工程施工技术指南》的有关规定。(13)勾缝、灌浆、嵌补、支项施工①勾缝及灌浆填缝，应先清除泥土，并冲洗缝隙。②勾缝砂浆应嵌入缝中，并与岩石牢固结合。灌注较大的裂缝可用M5水泥砂浆或C10混凝土，并应插捣密实，灌满至缝口抹平。③嵌补坡面空洞及凹槽，应做到嵌体稳固、表面平顺、周边封严。④支项危岩落石，其圬工基座应置于基座、稳定的岩体上并凿成台阶。(14)植被防护施工①植被防护应依照要求种植沙棘。种植前应对边坡破面进行清理整平，清除有碍沙棘生长的杂物、危石。施用底肥时应用有机肥为主，均匀撒布或条施、穴施。②植被防护工程施工应根据沙棘特性，适时种植，避免在暴雨季节、大风和高温条件下施工。③沙棘播种前应进行种子发芽率试验或植株移植试验，根据试验结果确定种植密度和种植时间确保在雨季来临之前形成一定的防护能力。在防护未形成一定能力时，宜采取排水和覆盖等临时保护措施。④种植沙棘后先对低矮边坡进行喷灌试验，保证在每次喷灌后湿土厚度小于等于10cm后，再对高坡进行喷灌以保证其成活率。四、质量验收1、勾缝材料塞入缝中深度不宜小于缝口宽度的2倍并应抹插密实、无松散脱皮。2、灌浆填缝应满至缝口并压实抹平3、嵌补趾部基面应大致水平，并应留有适当襟边，其宽度不小于20㎝序号项目允许偏差 1平面位置±100㎜2坡顶高程±30㎜3坡率0.5﹪设计值4厚度混凝土±20㎜5砌体±30㎜6表面平整度砌片石30㎜混凝土15㎜五、安全生产与环境保护1、施工要认真贯彻“预防为主，防治结合，综合治理”的原则，严格控制污染源。2、对在施工中可能造成的环境破坏和不利影响提出具体的防治措施和方案。3、施工便道、施工场地等临时工程的规划和修建应符合当地环境保护要求。4、铁路路基两侧绿化应符合设计要求，与路基工程同步完成。5、对取弃土场、弃渣场的裸露面和路基边坡应按照设计要求采取植物或其他工程防护措施。6、施工现场安全用电必须符合以下规定：①施工场内的一切电源、电路的安装和拆除，必须由持证电工专人管理，电器必须严格接地、接零和使用漏电保护器。②电器安装后经验合格后方准接通电源使用。③多机作业用电必须分闸，严禁一闸多机和一闸多用。④施工现场电线、电缆必须按规定架空，严禁拖地和乱拉乱搭。复核人：交底人：接受交底人：
