路基边坡防护施工作业指导书

路基边坡防护施工作业指导书

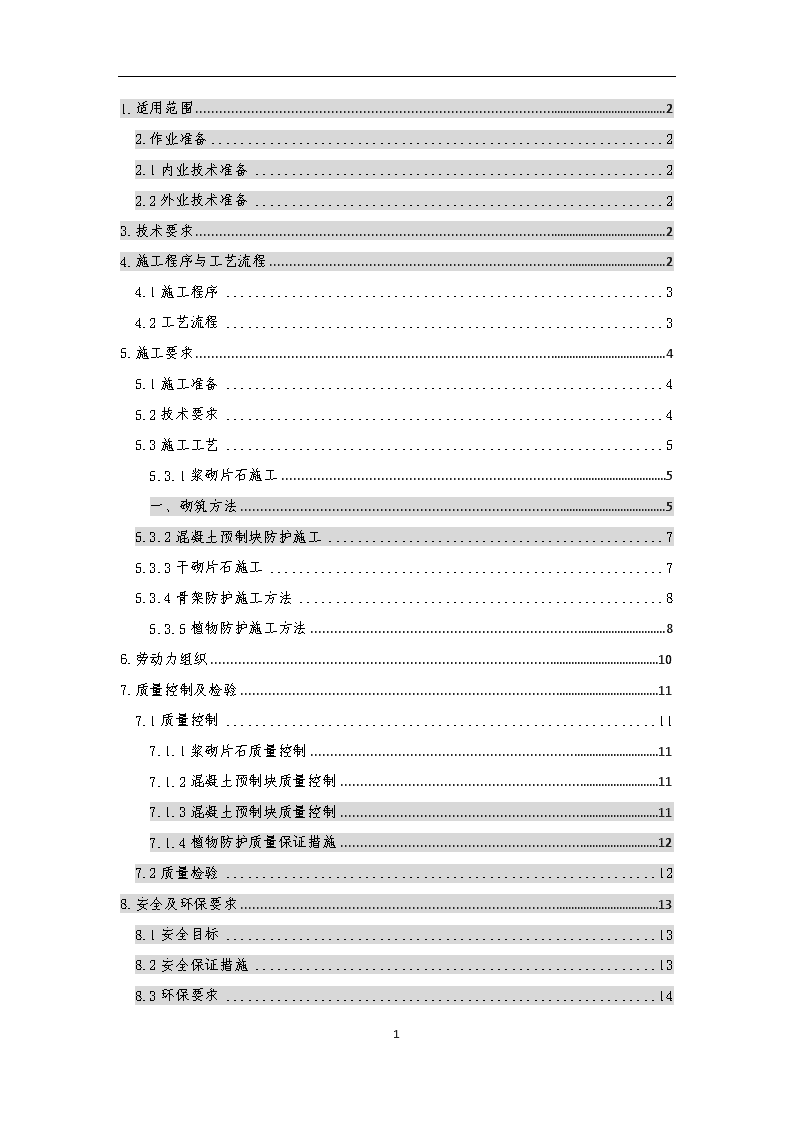

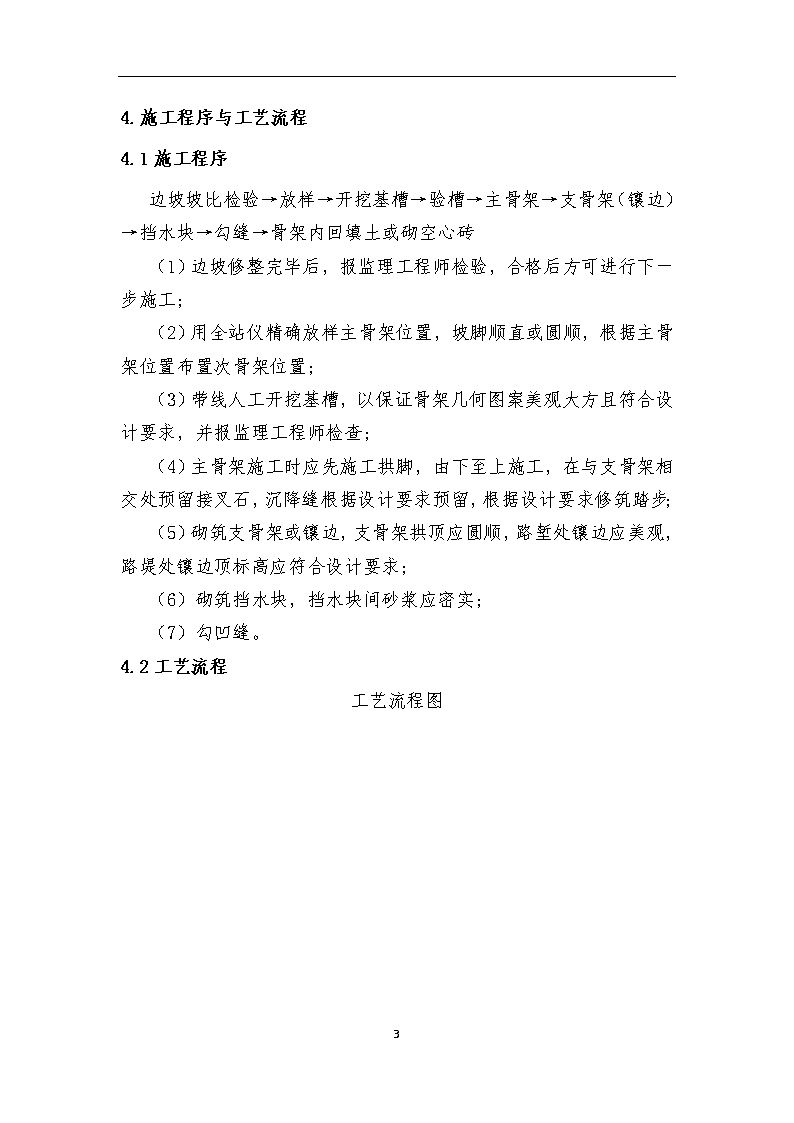

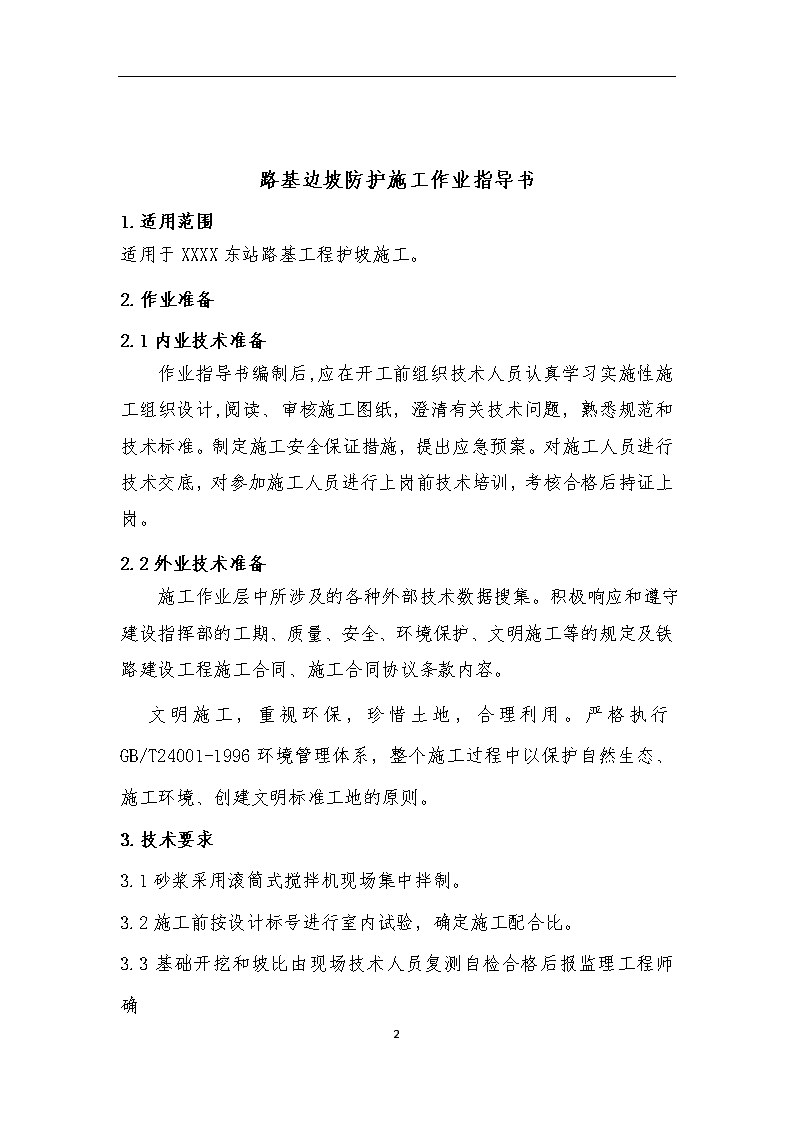

1.适用范围22.作业准备22.1内业技术准备22.2外业技术准备23.技术要求24.施工程序与工艺流程24.1施工程序34.2工艺流程35.施工要求45.1施工准备45.2技术要求45.3施工工艺55.3.1浆砌片石施工5一、砌筑方法55.3.2混凝土预制块防护施工75.3.3干砌片石施工75.3.4骨架防护施工方法85.3.5植物防护施工方法86.劳动力组织107.质量控制及检验117.1质量控制117.1.1浆砌片石质量控制117.1.2混凝土预制块质量控制117.1.3混凝土预制块质量控制117.1.4植物防护质量保证措施127.2质量检验128.安全及环保要求138.1安全目标138.2安全保证措施138.3环保要求1414 路基边坡防护施工作业指导书1.适用范围适用于XXXX东站路基工程护坡施工。2.作业准备2.1内业技术准备作业指导书编制后,应在开工前组织技术人员认真学习实施性施工组织设计,阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。2.2外业技术准备施工作业层中所涉及的各种外部技术数据搜集。积极响应和遵守建设指挥部的工期、质量、安全、环境保护、文明施工等的规定及铁路建设工程施工合同、施工合同协议条款内容。文明施工，重视环保，珍惜土地，合理利用。严格执行GB/T24001-1996环境管理体系，整个施工过程中以保护自然生态、施工环境、创建文明标准工地的原则。3.技术要求3.1砂浆采用滚筒式搅拌机现场集中拌制。3.2施工前按设计标号进行室内试验，确定施工配合比。3.3基础开挖和坡比由现场技术人员复测自检合格后报监理工程师确14 4.施工程序与工艺流程4.1施工程序边坡坡比检验→放样→开挖基槽→验槽→主骨架→支骨架（镶边）→挡水块→勾缝→骨架内回填土或砌空心砖（1）边坡修整完毕后，报监理工程师检验，合格后方可进行下一步施工；（2）用全站仪精确放样主骨架位置，坡脚顺直或圆顺，根据主骨架位置布置次骨架位置；（3）带线人工开挖基槽，以保证骨架几何图案美观大方且符合设计要求，并报监理工程师检查；（4）主骨架施工时应先施工拱脚，由下至上施工，在与支骨架相交处预留接叉石，沉降缝根据设计要求预留，根据设计要求修筑踏步；（5）砌筑支骨架或镶边，支骨架拱顶应圆顺，路堑处镶边应美观，路堤处镶边顶标高应符合设计要求；（6）砌筑挡水块，挡水块间砂浆应密实；（7）勾凹缝。4.2工艺流程工艺流程图 14    砌体材料进场验收测放砌体部位尺寸线砌筑部位清理排石拉线砌石验收                                5.施工要求5.1施工准备施工前对进场材料质量和种类进行检验和核实，合格后方能施工。砌筑前对现场量具、砂浆配合比等进行检查；砌筑后对砌筑厚度等各项指标进行抽检。实验室确定配合比，现场做好配合比标识牌。14 5.2技术要求⑴砌体外露面应选择较整齐面，按不同类别加工成襄面石。⑵砌石灰缝应符合各类砌石圬工灰缝的要求，缝中应填满砂浆，石块间彼此不宜贴靠（干砌除外）。⑶砌石层面应尽可能与作用力的方向成垂直。⑷基底为整体岩层时，需先将岩石面清洗干净后铺上座灰再砌筑。⑸砌体竖缝应错开，错缝距离应符合各类浆砌石工的要求。⑹石块安防到砂浆床后不宜再撬动，以免损失粘结力；如必须移动时，应向上撬起，再安放妥当，防止松动临近石块。⑺底层灰浆铺浆时，其高低、形状应与石块底面形状相适应，防止砌缝砂浆不饱满、不实。5.3施工工艺5.3.1浆砌片石施工砌石前应按中线水平桩进行放样、挂线。挂线、放样需经过核对。石料在砌筑前需用水清洗干净，如有山皮土、水锈，应凿除。石料在使用前如已干燥，应洒水湿润。但石料的清洗、凿锈、湿润应在砌体外进行，以防冲洗已施工灰浆或振松已安砌的石块。一、砌筑方法（1）施工前，基面无浮土，采用挤浆法砌筑，即先满铺砂浆，然后用力揉挤石块，直至砂浆挤满石缝且石块稳定、表面平整度符合要求为止，严禁填干碎石。（2）砌时，每一块片石均应先铺砂浆，再安放石块，经左右揉动几下，再用手锤轻击，将下面砂浆挤压密实。在已砌好片石侧面继续安筑时，除座浆外并应在相邻石块侧面铺抹砂浆，再砌片石，并向下及抹浆的侧面用手挤压，用锤轻击，将下面和侧面的砂浆挤实，挤出的砂浆可刮起再用。层间的砌缝应相互错开。14 （3）浆砌片石时，应利用片石的自然形状，相互交错的衔接在一起。因此，除最下一层石块应大面朝下外，上面的石块不一定大面朝下，做到犬牙交错，搭接紧密即可。同时在砌筑下层石块时，应考虑上层石块如何衔接。使用片石应有计划。角石、面石首先选出备用。（4）浆砌镶面石要进行目测、选石、试砌：根据砌筑部位情况，估计所需石块形状、大小，然后选石，不垫砂浆进行试砌。用大锤打击大棱角，再用小锤敲击小棱角，用凿子凿除突出的部分。（5）平台伸缩缝缝宽2cm，缝两侧砌体表面要平整，不能搭接，同时，接缝中尚需填塞防水材料，防止浆体漏水。（6）表面应勾缝，以防雨水渗漏和透风，并增加建筑的美观。勾缝砂浆的标号不低于砌体砂浆的标号。勾缝为凹缝，缝宽2cm，深1～2cm。最好在安砌石料时预留2cm深的凹槽，备勾缝之用；未预留凹槽时，应在勾缝前用扒钉或凿子开缝，开出凹槽，并以钢丝刷用水清刷石面上流浆和湿润凹槽。如原有底浆不足，应先用砂浆填满，然后再勾缝，使勾缝均匀一致。勾缝完后应注意保养。二、砌体养护⑴不可在砌体上抛掷或凿打石块，已砌好砂浆尚未凝固的砌体，不可使其承受荷载。⑵所砌石块在砂浆凝固后有松动现象，应予拆除、刮净砂浆、清洗干净后，重新安砌。拆除和重砌时，不得撞动临近石块。⑶新砌圬工告一段落、或在验收时，需用浸湿的草帘、麻袋等覆盖物将砌体盖好。一般气温条件下，在砌完后的14 10～12小时以内，炎热天气在砌完后的2～3小时以内即需洒水养护。养护时间不少于7-14天。⑷养护时需使覆盖物经常保持湿润，在一般条件下（15℃及以上），最初的3天内，昼间至少每隔三小时浇水一次，夜间至少浇水一次；在以后的日期中每昼夜至少浇水3次。⑸新砌的砂浆砌体，在硬化期间不应使其受雨水冲刷或水流淹浸。5.3.2混凝土预制块防护施工一、砌块堆放⑴砌块堆放场地应地势较高，并经平整压实，具有一定排水坡度。⑵砌块不宜直接堆放在泥土上，以防污染。二、砌块安装（1）坡面平整密实；（2）砌筑预制块间砂浆应饱满，砌筑后外面整齐，各方向缝顺直；（3）施工时，所用砌块规格、品种、标号必须符合设计规定。外观颜色应均匀一致、棱角整齐方正，不得有裂纹、污斑、偏斜和翘曲等现象。（4）勾缝在路堤已趋稳定后进行。5.3.3干砌片石施工一、砌筑方法⑴基底检验及砌体放样同浆砌石工。⑵试砌：将片石在基面或接砌面上试砌，找出不平稳部位及其大小，再用手锤敲去教凸部位，但不要残留薄片及断裂松脱石块。14 将较大石块置于底层，石块交错咬搭，空隙用碎石填实，石块外露面稍加修整；⑶填曹塞缝：用大小适宜的石块，以手锤填实缝隙，务必使砌石稳定。当下层砌完后再砌上层。分层水平砌缝应大致水平，各砌块的砌缝应相互错开；砌层片石纵、横向搭接压缝，间隙塞满，外露面整齐；（4）泄水孔根据设计要求按间距1.5m预埋，出口低于入口，各出口形成的线型与线路纵断面平行；勾缝在路堤沉降稳定后进行。二、一般要求和注意事项⑴铺砌工作应在基础压实后进行。对于岸坡的整平，只可挖土，如需填补个别坑槽，应用碎石夯填平整。⑵砌石坡脚应稳固可靠，保证坡脚免受冲毁。⑶石块尺寸符合规格要求，很薄的边口需敲除，露面石需稍加修整。砌筑时，应自下向上分层进行，石块互相间错、紧靠咬搭，空缝应用适宜大小的石块填塞紧密。⑷铺砌坡顶边口，应采用较大而方正的石块，砌成整齐坚固的封边。5.3.4骨架防护施工方法骨架防护形式为拱形骨架，采用M7.5浆砌片石，用于高于3m的路堤和路堑边坡。与浆砌片石防护砌筑方法相同---挤浆法，严禁采用灌浆法。5.3.5植物防护施工方法（1）修整坡面坡面平整、密实、湿润；（2）铺撒客土边坡铺5～14 10cm厚适合植物生长的土壤，对不利于草类生长的土质，应在坡面先铺一层10～15cm的种植土；（3）种草籽、灌木①种草籽播种前进行种子发芽率试验，根据试验结果确定种植密度和种植时间，确保在雨季来临之前形成一定的防护能力；应均匀撒布，做好养护直至植物覆盖坡面。②种灌木a.苗木准备根据工程设计图纸，列出苗木的品种、数量、规格、落实苗木供应来源，以及运到栽植地的运输情况及方法。对符合规格、生长健壮无病虫害的苗木，逐株做记号。高质量的苗木应具备的条件：根系发达完整，主根短直，接近根茎范围内有较多的侧根和须根，起苗后根系无劈裂；苗木粗壮通直；主侧枝分布均匀，能构成完美的树冠；无病虫害和机械损伤。b.植前整地及放线根据设计图纸要求，栽植地土质应基本满足植物生长需要，如发现土质太差，在栽植前换填种植土，以保植株成活。根据图纸，在现场找出苗木实际栽植位置，用白灰撒处灰点，进行定点放线。c.树穴的开挖树穴开挖一般在运取苗木前1～2天进行。种植穴的大小依土球及根系情况而定，带土球的应比土球大16～20cm，穴的深度一般比球高度稍深10～20cm，栽植裸根苗木应保护根系充分舒展，树穴必须保证上下口径一致，避免出现上大下小的“锅底坑”，挖出的表土、心土应分别堆放。d.苗木栽植施工要点栽植时间：应尽量缩短起苗与栽苗之间的时间差，做到随起随栽。14 苗木运输：在运输过程中，所有植物必须有良好的包装，以保证不受太阳、风吹等不良气候的侵害。裸根植物的根系应沾泥浆，并包在稻草袋中，灌木应有土球及草袋包装，到现场及种植前保持完好土球。苗木种植：将苗木的根系或土球放入树穴内，使其居中再将树木立起，保证垂直，然后分层回填种植土。一般每层20—30cm，先填较肥沃的表土，填土后将树根稍向上一提，使根系舒展，用锨把将土捣实，直至填满穴坑。土痕应略平稍高于坑口，防止栽植后出现陷落、下沉，导致树干基部积水腐烂。苗木浇灌：新植苗木的浇灌应以天然水为佳，之后48小时之内必须浇上一遍水，第二遍水随后进行，第三遍水在第二遍水后5—10天内进行。注意浇水必须浇足浇透，浇完第三遍后，应及时封堰，并在树干基部周围堆成20～30cm高的土堆，以保持土壤内水分。6.劳动力组织6.1劳动力组织方式：采用架子队组织模式。6.2施工人员结合施工方案、机械和工期要求进行合理配置。劳动力布置见表6-1表6-1　路基边坡防护劳动力配备表序　号路基边坡防护小组施工项目劳动力数量（人）1防护一组干砌片石、浆砌片石、骨架402防护二组干砌片石、浆砌片石、骨架303防护三组干砌片石、浆砌片石、骨架304防护四组干砌片石、浆砌片石、骨架405防护五组植物防护3014 7.质量控制及检验7.1质量控制7.1.1浆砌片石质量控制（1）砂浆使用机械拌和，严禁人工拌和，每工作班组留取一组试件；（2）水泥堆放应下垫上盖，架空高度不小于30cm；（3）片石强度不小于MU30，中部厚度不小于15cm，无水锈，使用前应用水冲洗；（4）计量器具准确，严格按配合比施工；（5）采用挤浆法施工，铺砌缝砂浆密实、饱满，严禁采用灌浆法；（6）片石分层砌筑，两层间的错缝不得小于8cm，砌缝宽度不大于3cm，砌石厚度不小于设计值；（7）无三角缝、无通缝、无空洞，表面平整度不大于3cm；（8）砌筑时应带线施工，确保浆砌片石防护横向、纵向坡度设计、规范要求；（9）勾凹缝，要平顺，砂浆标号不小于设计标号；（10）覆盖洒水养生；7.1.2混凝土预制块质量控制（1）混凝土预制块原材、砼强度应满足规范及设计要求；（2）混凝土预制块在运输过程中，车箱内应铺稻草，防止碰撞损坏；7.1.3混凝土预制块质量控制（1）骨架片石原材、砌筑方法与浆砌片石防护质量保证措施相同；（2）挖槽、砌筑应带线施工，确保骨架嵌置深度、尺寸、标高、平整度符合设计、规范要求，确保线型美观；（3）主骨架与支骨架相交处浆砌片石应相互错开、嵌接牢固；（4）沉降缝、伸缩缝的设置、缝宽与缝的塞封应符合设计要求；（5）挡水块安装砂浆应饱满；（6）及时养护，养护时间不少于7天；14 （7）骨架护坡各部允许偏差、检验数量及检验方法见表6-27.1.4植物防护质量保证措施（1）植物防护的种类及数量符合设计要求；（2）坡面应平整、密实、湿润，种植物后，加强养护管理，直至植物成长覆盖坡面；（3）草籽撒布均匀、全部落入坡面，及时覆盖表土并适当拍压，覆盖养护；7.2质量检验浆砌片石防护各部允许偏差、检验数量及检验方法见表7-1表7-1　浆砌片石防护各部允许偏差及检验数量、检验方法序号检验项目允许偏差施工单位检验数量检验方法1平面位置±50mm每段护坡每50m长抽样检验4点全站仪2底面高程±50mm每段护坡每50m长抽样检验3点水准仪测3坡顶高程-20~0mm每段护坡每50m抽样检验3点水准仪测4坡　率±0.5%设计值每段护坡每50m长抽样检验3点吊垂线5护肩、镶边及基础厚度、宽度≥设计值每段护坡每50m长抽样检验6处尺量6表面平整度≤30mm每段护坡每50m抽样检验3处2.5m长直尺量测表7-2　骨架护坡各部允许偏差及检验数量、检验方法序号检验项目允许偏差施工单位检验数量检验方法1平面位置±50mm每段护坡每50m长抽样检验4点全站仪2基底高程±50mm每段护坡每50m长抽样检验3点水准仪测3坡顶高程-20~0mm每段护坡每50m抽样检验3点水准仪测4骨架净距±50mm每段护坡每50m长抽样检验6点（上、中、下部各2处）尺量5骨架宽度及边槽高度≥设计值尺量14 6骨架厚度及嵌置深度≥设计值尺量5护肩、镶边及基础厚度、宽度≥设计值每段护坡每50m长抽样检验6处尺量6表面平整度≤30mm每段护坡每50m抽样检验3处2.5m长直尺量测植物防护覆盖率、成活率及检验标准表7-3序号项　　　目覆盖率(%)成活率(%)施工单位检验数量检验方法1一般地区植草防护土质路基边坡85-每段护坡每100m长抽样检验3条带尺量计面积2石质路基边坡70-3种植藤本植物、灌木、乔木防护土质路基边坡-80点数统计8.安全及环保要求8.1安全目标杜绝较大（及以上）施工安全事故；杜绝较大（及以上）道路交通责任事故；杜绝较大（及以上）火灾事故；控制和减少一般责任事故。8.2安全保证措施（1）浆砌片石、骨架施工严禁上下同时作业；（2）靠近便道一侧施工时，应在施工范围内设置防护栏杆，防止发生交通事故；（3）施工用电一机一匣一箱一漏电保护器，临时配电箱离地不少于60cm；（4）高处平台作业，应注意坡面变化是否存在塌方；（5）原材料堆放应离坡面不少于2m，防止坡面塌方或材料滚落伤人。（6）用锤打石时，应先检查铁锤是否牢固，打锤时应按石纹走向落锤，锤口要平，落锤要准，同时要注意附近情况，防止伤人。14 8.3环保要求（1）施工机具、原材堆放整齐；（2）开挖基槽土及时平整或弃运至弃土场；（3）水泥袋禁止乱扔，集中堆放；（4）施工用水严禁乱排放。文明施工，重视环保，珍惜土地，合理利用。严格执行GB/T24001-1996环境管理体系，整个施工过程中以保护自然生态、施工环境、创建文明标准工地的原则。14
