临建高边坡防护方案

临建高边坡防护方案

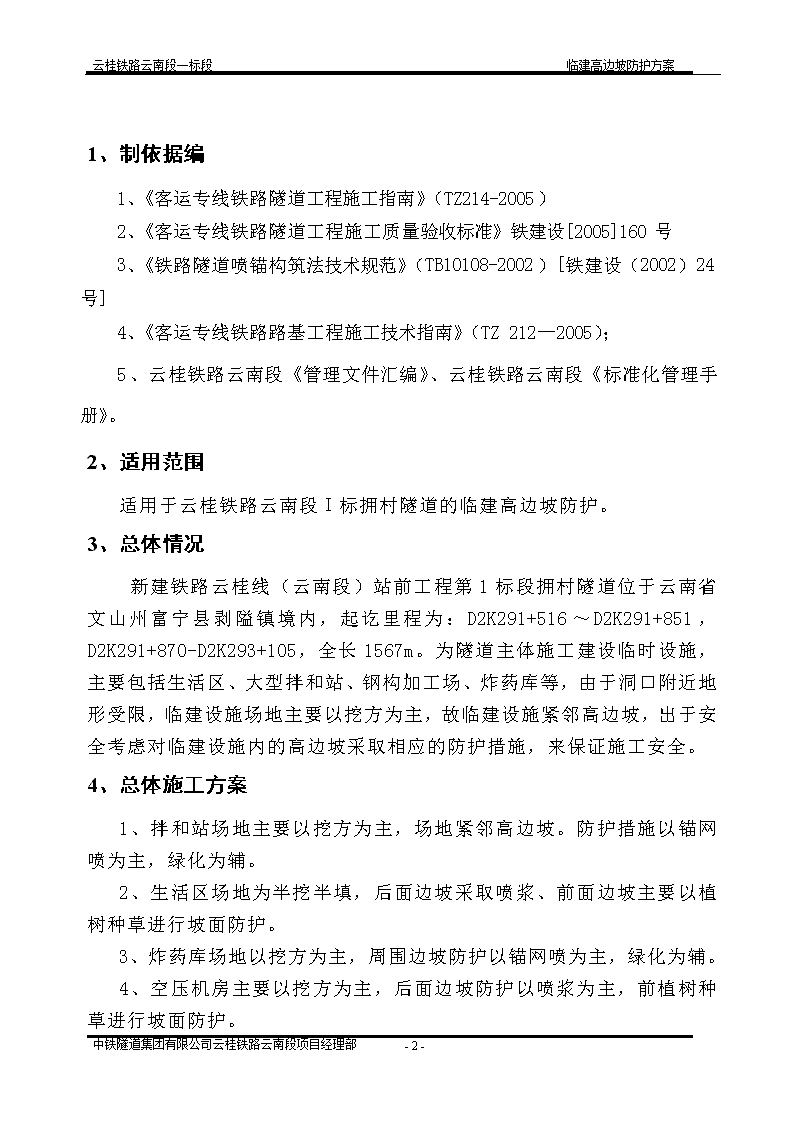

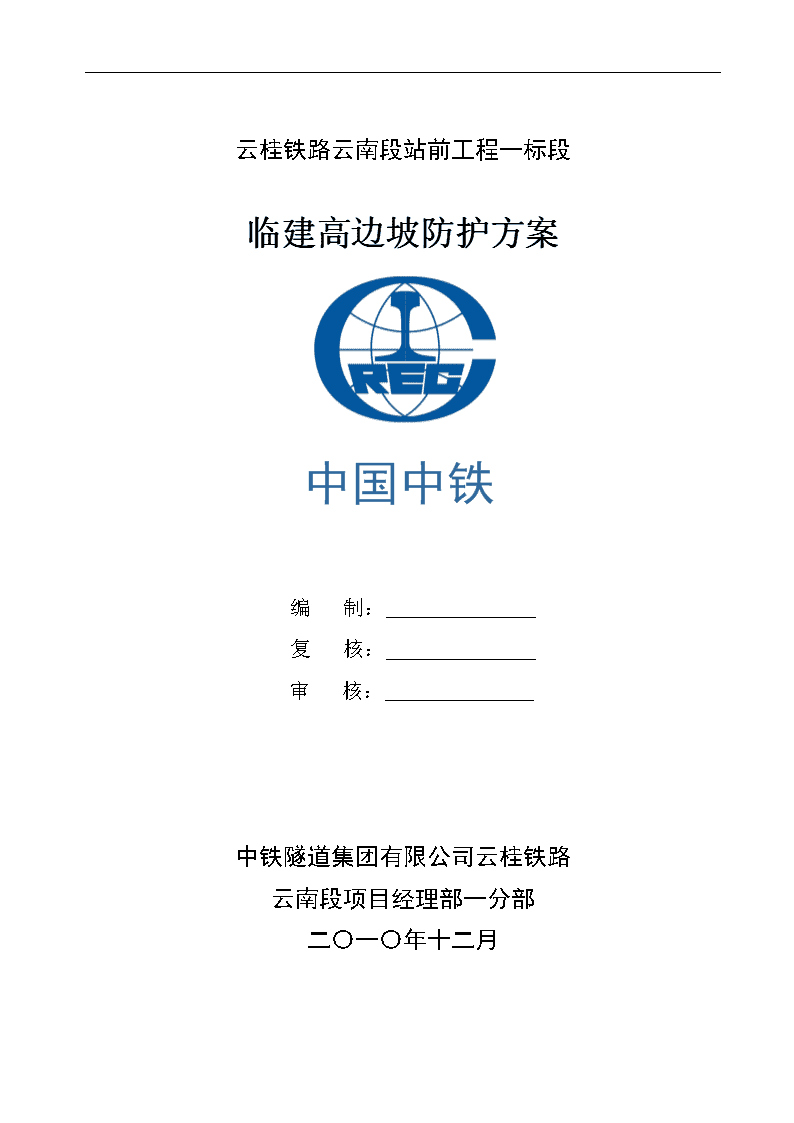

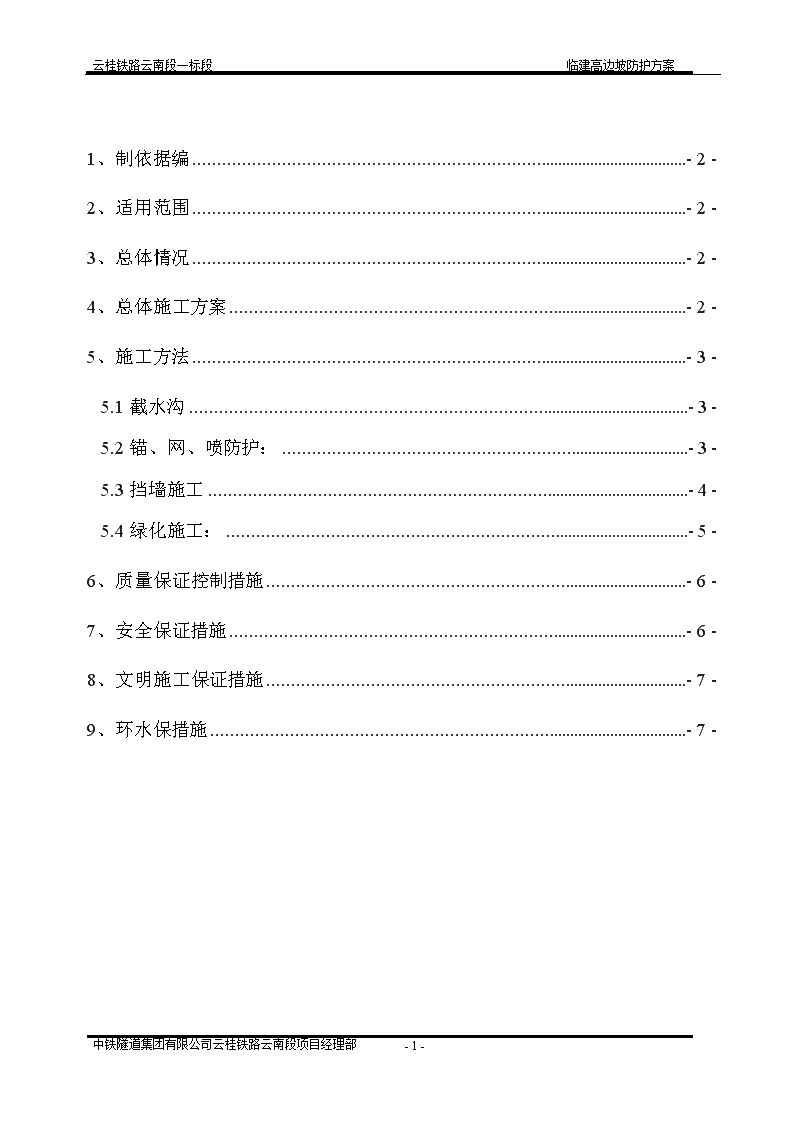

云桂铁路云南段一标段临建高边坡防护方案云桂铁路云南段站前工程一标段临建高边坡防护方案中国中铁编制：复核：审核：中铁隧道集团有限公司云桂铁路云南段项目经理部一分部二〇一〇年十二月中铁隧道集团有限公司云桂铁路云南段项目经理部-8- 云桂铁路云南段一标段临建高边坡防护方案1、制依据编-2-2、适用范围-2-3、总体情况-2-4、总体施工方案-2-5、施工方法-3-5.1截水沟-3-5.2锚、网、喷防护：-3-5.3挡墙施工-4-5.4绿化施工：-5-6、质量保证控制措施-6-7、安全保证措施-6-8、文明施工保证措施-7-9、环水保措施-7-中铁隧道集团有限公司云桂铁路云南段项目经理部-8- 云桂铁路云南段一标段临建高边坡防护方案1、制依据编1、《客运专线铁路隧道工程施工指南》（TZ214-2005）2、《客运专线铁路隧道工程施工质量验收标准》铁建设[2005]160号3、《铁路隧道喷锚构筑法技术规范》（TB10108-2002）[铁建设（2002）24号]4、《客运专线铁路路基工程施工技术指南》（TZ212—2005）；5、云桂铁路云南段《管理文件汇编》、云桂铁路云南段《标准化管理手册》。2、适用范围适用于云桂铁路云南段I标拥村隧道的临建高边坡防护。3、总体情况新建铁路云桂线（云南段）站前工程第1标段拥村隧道位于云南省文山州富宁县剥隘镇境内，起讫里程为：D2K291+516～D2K291+851，D2K291+870-D2K293+105，全长1567m。为隧道主体施工建设临时设施，主要包括生活区、大型拌和站、钢构加工场、炸药库等，由于洞口附近地形受限，临建设施场地主要以挖方为主，故临建设施紧邻高边坡，出于安全考虑对临建设施内的高边坡采取相应的防护措施，来保证施工安全。4、总体施工方案1、拌和站场地主要以挖方为主，场地紧邻高边坡。防护措施以锚网喷为主，绿化为辅。2、生活区场地为半挖半填，后面边坡采取喷浆、前面边坡主要以植树种草进行坡面防护。3、炸药库场地以挖方为主，周围边坡防护以锚网喷为主，绿化为辅。4、空压机房主要以挖方为主，后面边坡防护以喷浆为主，前植树种草进行坡面防护。中铁隧道集团有限公司云桂铁路云南段项目经理部-8- 云桂铁路云南段一标段临建高边坡防护方案5、施工方法5.1截水沟（a）设于边坡上方，拦截坡顶水流，防止水流冲刷坡面。（b）截水沟距坡顶开挖边缘线3-5米，尽可能与水流方向垂直，以拦截更多的水，设置为梯形截面深度与底宽不小于50cm，沟底具有1%-3%的纵坡。（c）截水沟出口引申到拌和站以外的山体冲沟内。5.2锚、网、喷防护：（a）锚杆钻孔坡面锚杆采用风动凿岩机成孔，锚杆钻孔利用开挖台阶搭设简易台架施钻，按照1.5m间距布孔；钻孔方向尽可能垂直坡面或初喷砼表面；锚杆孔比杆径大15㎜，深度误差不得大于±50mm；成孔后采用高压风清孔。（b）砂浆锚杆注浆及安装锚杆注浆安装前须先做好材料、机具、脚手平台和场地准备工作，注浆材料使用硅酸盐或普通硅酸盐水泥，粒径小于2.5mm的砂子，并过筛，水灰比0.38～0.45，砂浆标号不小于M20。砂浆锚杆作业程序是：先注浆，后放锚杆，具体操作是：先将水注入牛角泵内，并倒入少量砂浆，初压水和稀浆湿润管路，然后再将已调好的砂浆倒入泵内。将注浆管插至锚杆眼底，将泵盖压紧密封，一切就绪后，慢慢打开阀门开始注浆。在气压推动下，将砂浆不断压入眼底，注浆管跟着缓缓退出眼孔，并始终保持注浆管口埋在砂浆内，以免浆中出现空洞，将注浆管全部抽出后，立即把锚杆插入眼孔，然后用木楔堵塞眼口，防止砂浆流失。锚杆孔中必须注满砂浆，发现不满须拨出锚杆重新注浆。注浆管不准对人放置，以防止高压喷出物射击伤人。砂浆应随用随拌，在初凝前全部用完，使用掺速凝剂砂浆时，一次拌制砂浆数量不应多于3个孔，以免时间过长，使砂浆在泵、管中凝结。中铁隧道集团有限公司云桂铁路云南段项目经理部-8- 云桂铁路云南段一标段临建高边坡防护方案锚注完成后，应及时清洗，整理注浆用具，除掉砂浆凝聚物，为下次使用创造条件。（c）坡面混凝土喷射前，一般岩石坡面可用高压水冲洗受喷坡面的浮尘、岩屑，当坡面遇水容易潮解、泥化时，宜采用高压风吹净坡面。若为泥、砂质坡面时应挂设细钢筋网（网格不大于20×20mm、线径不小于3mm），用钢筋或锚钉固定，使其密贴受喷面，以提高喷射混凝土的附着力。喷射混凝土时，应分层喷射，第一层厚度不超过4cm。（d）检查机具设备和风、水、电等管线路，湿喷机就位，并试运转。①选用的空压机应满足喷射机工作风压和耗风量的要求；压风进入喷射机前必须进行油水分离；②输料管应能承受0.8MPa以上的压力，并应有良好的耐磨性能；③若遇受喷面有渗水或潮湿的坡面，喷射前应进行处理。（e）喷射作业①喷射混凝土作业应采用分段、分片、分层依次进行，喷射顺序应自下而上。喷射时先将低洼处大致喷平，再自下而上顺序分层、往复喷射。②分层喷射时，后一层喷射应在前一层混凝土终凝后进行，若终凝1h后再进行喷射时，应先用风水清洗喷层表面。一次喷混凝土的厚度以喷混凝土不滑移为度，不能因厚度太大而影响喷射混凝土的粘结力和凝聚力。③喷射速度要适当，以利于混凝土的压实。风压过大，喷射速度增大，回弹增加；风压过小，喷射速度过小，压实力小，影响喷混凝土强度。因此在开机后要注意观察风压，起始风压达到0.5MPa后，才能开始操作，并据喷嘴出料情况调整风压。④喷射时使喷嘴与坡面间保持适当距离，喷射角度尽可能接近90°，以使获得最大压实和最小回弹。喷嘴与受喷面间距宜为1.5～2.0m；喷嘴应连续、缓慢作横向环行移动，一圈压半圈，喷射手所画的环形圈，横向40～60cm，高15～20cm；若受喷面被钢筋网覆盖时，可将喷嘴稍加偏斜，但不宜小于70°。5.3挡墙施工中铁隧道集团有限公司云桂铁路云南段项目经理部-8- 云桂铁路云南段一标段临建高边坡防护方案（a）根据现在测量放线位置进行浆砌挡墙施工，浆砌砂浆要求：砌筑砂浆使用M7.5，抹面及勾缝砂浆均为M10，水泥标号为P.o42.5，中砂，饮用水。M7.5砂浆配合比水泥：砂：水（C：S：W）=1：5.10：0.92（设计配合比）；M7.5砂浆每方配合比：水泥299kg，砂1526kg,水275kg。M10砂浆配合比水泥：砂：水（C：S：W）=1：4.56：0.75（设计配合比）；M10砂浆每方配合比：水泥333kg，砂1517kg,水250kg。(b)石料要求：砌体的石料应质地坚硬，不易风化，无裂纹。石料表面的污渍应予清除干净。片石形状不受限制，但其中部厚度不得小于15cm。用作镶面的片石宜表面平整、尺寸较大，边缘厚度不得小于15cm。(c)挡墙每隔10m设置一道沉降缝，沉降缝宽为20mm,砌筑过程中必须设置泄水孔,要求泄水孔孔径不小于φ50mm，2％的横坡埋置,泄水孔顶端做砂砾滤水层，泄水孔横向间距2m，纵向间距2m，梅花形布置。(d)石料间的砌缝应互相交错，咬搭，砌筑时采用坐浆法砌筑，不允许灌浆砌筑。不得有垂直砌缝.不准在已砌好的砌体上抛掷、滚动及敲击石块，砌体表面勾缝采用凹缝,砌体完成一段后,洒水养护,养护期不小于7天。5.4绿化施工：（a）种树前先对坡面进行地表处理；粗略整平、深翻、清除杂质，对新填的坡面进行浇水压实，坡面的坡度小于1：0.75时，把坡面按等级挖成台阶。（b）树坑开挖,树坑应在规划的位置范围内，刨坑应直上直下成桶型，不得上大下小或上小下大，以免造成填土不实，坑径尺寸一般为60cm—80cm。挖坑时应把表土和底土分别放置，不同的土质也分开堆放。堆放位置应不影响栽树为宜。中铁隧道集团有限公司云桂铁路云南段项目经理部-8- 云桂铁路云南段一标段临建高边坡防护方案（c）苗木种植，树种应选择根系发达、树冠丰满、生长态势良好的数目。种植应对称平衡且行、列尽量在一条直线上，种植的树木必须直立。（d）种植完成后应经常浇水，保证树种的成活率。6、质量保证控制措施1、工程材料控制措施保证工程材料按质、按量、按时的供应是提高和保证质量的前提。因此，对采购的原片石、水泥等材料，进行进场前检查验收，杜绝不合格材料进入现场。2、施工操作控制措施现场严格控制，加强施工质量检查，整个施工过程中，做到施工操作程序化、标准化、规范化，贯穿工前有交底、工中有检查、工后有验收的“一条龙”操作管理方法，确保施工质量。7、安全保证措施为确保施工安全，加强安全教育，提高职工安全意识和防范安全事故的能力；及时开展安全生产大检查，消除事故隐患。1、现场运输道路平整、畅通、排水设施良好；特殊、危险地段设醒目的标志。2、施工作业中所用的物料，须堆放平稳，以防滑落伤人，施工后的余料及废料，不得向下抛掷；3、施工现场内各种材料分类码放整齐稳固，保持现场的整洁有序。中铁隧道集团有限公司云桂铁路云南段项目经理部-8- 云桂铁路云南段一标段临建高边坡防护方案4、施工电线按标准架设。不得将电线捆在无瓷瓶的钢筋、树木、脚手架上；露天设置的闸刀开关装在专用配电箱里，不得用铁丝或其它金属丝替代保险丝。5、坚持安全检查定期检查与不定期抽查施工现场，查安全隐患、查事故苗头，消除不安全因素。6、坚持教育培训制度施工前，组织全体施工人员认真学习安全知识，并贯彻执行，使施工人员及管理人员认识到安全生产的重要性、必要性。牢固树立“安全第一，预防为主”的思想，自觉地遵守各项安全生产法令和规章制度，严格执行操作规程，确保施工安全。8、文明施工保证措施1、加强安全文明施工，现场施工人员必须正确佩戴安全帽。2、机具使用完成后及时清理干净并做好保养工作，在规定位置摆放整齐，做到工完料清机具齐。3、进场材料、机具、物品都应分类堆码摆放整齐，不得随摆放、乱丢、乱扔。4、施工过程中应注意节约，不得浪费施工材料。9、环水保措施1、在整个施工过程中，严格遵守国家和省市环保部门对环保的有关规定；2、所有施工场地应经常洒水润湿，减少扬尘；3、运输车辆必须做好防止漏失措施，以防物料污染道路；4、对有害物质（如燃料、废料、垃圾等），按照规定处理后，运至监理工程师制定地点进行掩埋，防止对动、植物造成损害；5、严禁超范围占用土地，充分利用荒山、荒坡及已征土地。中铁隧道集团有限公司云桂铁路云南段项目经理部-8- 云桂铁路云南段一标段临建高边坡防护方案6、施工场地应及时清理，废旧物品、施工垃圾必须及时收集并清理出场，防止对生态环境和水资源的污染。7、对施工人员加强保护自然资源及野生动植物的教育，严禁随意砍伐和偷猎，尽量保护原有植被。8弃土不得随意堆放，须运至指定的弃土场。中铁隧道集团有限公司云桂铁路云南段项目经理部-8-
