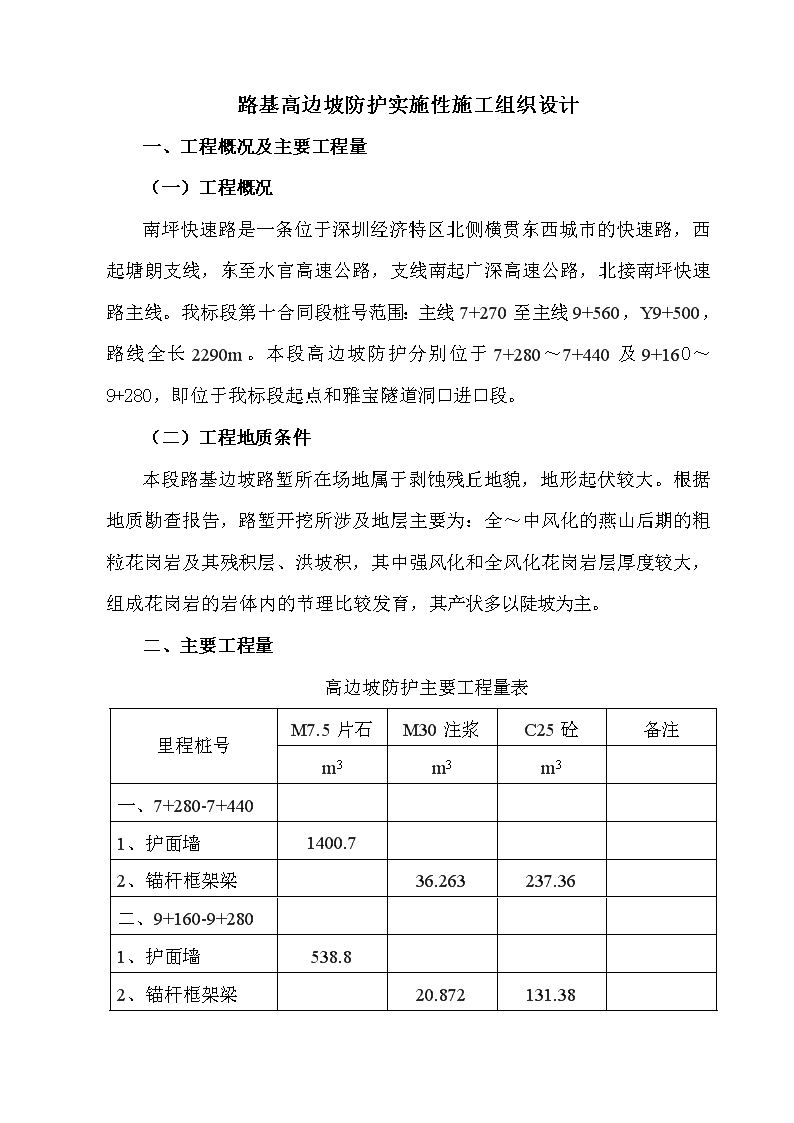

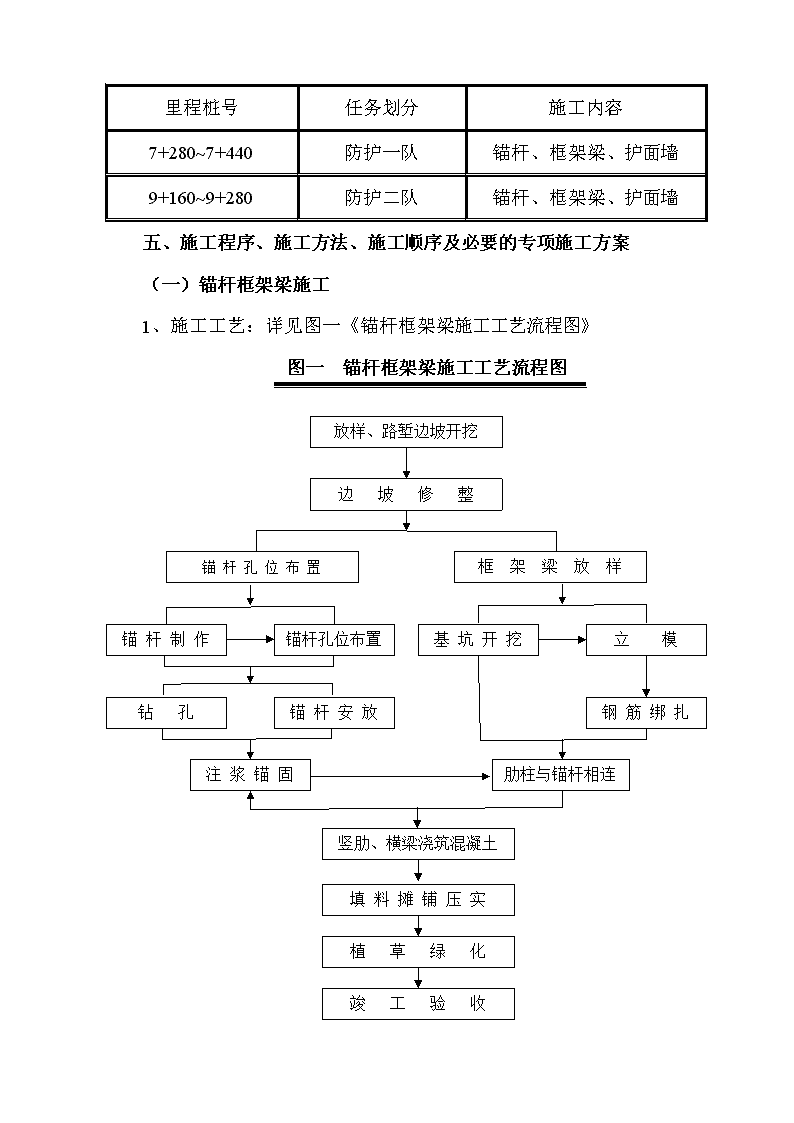

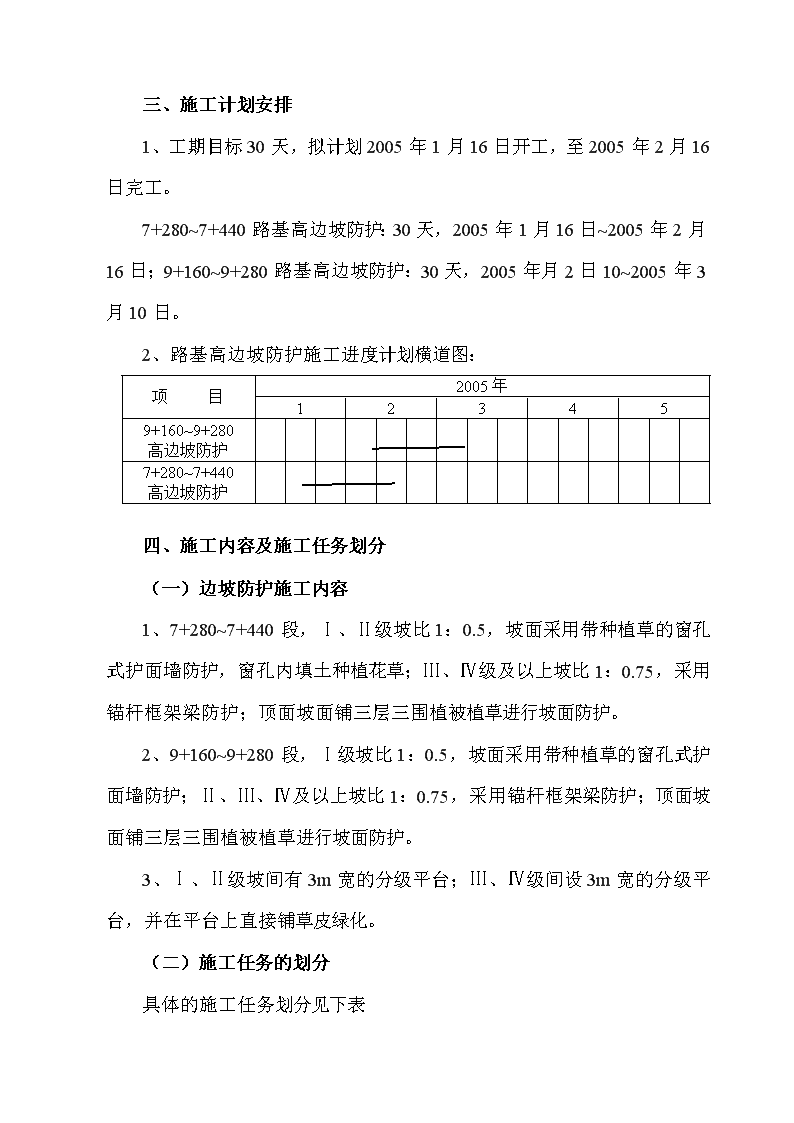

路基高边坡防护实施性施工组织设计一、工程概况及主要工程量（一）工程概况南坪快速路是一条位于深圳经济特区北侧横贯东西城市的快速路，西起塘朗支线，东至水官高速公路，支线南起广深高速公路，北接南坪快速路主线。我标段第十合同段桩号范围：主线7+270至主线9+560，Y9+500，路线全长2290m。本段高边坡防护分别位于7+280～7+440及9+160～9+280，即位于我标段起点和雅宝隧道洞口进口段。（二）工程地质条件本段路基边坡路堑所在场地属于剥蚀残丘地貌，地形起伏较大。根据地质勘查报告，路堑开挖所涉及地层主要为：全～中风化的燕山后期的粗粒花岗岩及其残积层、洪坡积，其中强风化和全风化花岗岩层厚度较大，组成花岗岩的岩体内的节理比较发育，其产状多以陡坡为主。二、主要工程量高边坡防护主要工程量表里程桩号M7.5片石M30注浆C25砼备注m3m3m3一、7+280-7+4401、护面墙1400.72、锚杆框架梁36.263237.36二、9+160-9+2801、护面墙538.82、锚杆框架梁20.872131.38 三、施工计划安排1、工期目标30天，拟计划2005年1月16日开工，至2005年2月16日完工。7+280~7+440路基高边坡防护：30天，2005年1月16日~2005年2月16日；9+160~9+280路基高边坡防护：30天，2005年月2日10~2005年3月10日。2、路基高边坡防护施工进度计划横道图：项目2005年123459+160~9+280高边坡防护7+280~7+440高边坡防护四、施工内容及施工任务划分（一）边坡防护施工内容1、7+280~7+440段，Ⅰ、Ⅱ级坡比1：0.5，坡面采用带种植草的窗孔式护面墙防护，窗孔内填土种植花草；Ⅲ、Ⅳ级及以上坡比1：0.75，采用锚杆框架梁防护；顶面坡面铺三层三围植被植草进行坡面防护。2、9+160~9+280段，Ⅰ级坡比1：0.5，坡面采用带种植草的窗孔式护面墙防护；Ⅱ、Ⅲ、Ⅳ及以上坡比1：0.75，采用锚杆框架梁防护；顶面坡面铺三层三围植被植草进行坡面防护。3、Ⅰ、Ⅱ级坡间有3m宽的分级平台；Ⅲ、Ⅳ级间设3m宽的分级平台，并在平台上直接铺草皮绿化。（二）施工任务的划分具体的施工任务划分见下表 里程桩号任务划分施工内容7+280~7+440防护一队锚杆、框架梁、护面墙9+160~9+280防护二队锚杆、框架梁、护面墙五、施工程序、施工方法、施工顺序及必要的专项施工方案（一）锚杆框架梁施工1、施工工艺：详见图一《锚杆框架梁施工工艺流程图》放样、路堑边坡开挖边坡修整锚杆孔位布置框架梁放样锚杆制作锚杆孔位布置基坑开挖立模钻孔锚杆安放钢筋绑扎注浆锚固肋柱与锚杆相连竖肋、横梁浇筑混凝土填料摊铺压实植草绿化竣工验收图一锚杆框架梁施工工艺流程图 2、施工方法（1）施工准备①路堑边坡施工放样根据路基横断面设计，按照设计坡比将路堑开挖边线测出桩位、标高，计算各级台阶开挖高度、宽度等。②路堑边坡开挖、整修根据测量桩位，严格按照坡度进行边坡的开挖，先采用机械开挖，预留10~20cm，然后再用人工挂线精确修整。③锚杆制作、锚杆放线布孔在锚杆施工前，先按设计加工好锚杆，杆体采用HRB335钢筋加工制作，并按要求焊接好托架；在修整好的边坡上按间隔9m放样，布置好锚杆孔位，检查尺寸间距是否满足要求。④框架梁放线在坡面上间隔9m把横向、竖向梁的位置准确放出，并检查线形和框架尺寸。（2）锚杆、框架梁施工①锚杆施工根据锚杆孔位布置，进行锚杆的钻孔施工，成孔后检查孔深和孔径，达到设计要求后，安装锚杆、注浆；锚杆施工应逐层由下向上进行，边坡开挖至台阶标高后，即可进行钻孔、锚杆施工，对破碎严重手岩石边坡，可采用锚杆铁丝网喷浆或喷射混凝土加固。钻孔：锚杆成孔直径不小于11cm，采用干钻高压风洗孔、人工成孔的方法，不允许使用水钻法；锚杆与水平线之间夹角为25度。 安装：安装锚杆杆体时，防止杆体扭曲、弯曲，注浆管头部距孔底宜为5~10cm，放入角度与钻孔角度一致，杆体插入深度不小于设计深度。注浆：锚杆注浆采用普通硅酸盐M30水泥浆，水灰比0.45:1；注浆采用孔底一次注浆法，注浆压力不小于0.2MPa；注浆前先清除孔中碎渣岩粉，用灰浆通过一根注浆管自孔底开始注浆，待浆液流出孔口时，将孔口封堵，并继续以0.4~0.6MPa压力注浆，稳定数分钟后注浆结束。注浆时应将浆液搅拌均匀，随搅随用；浆体硬化后，不以充满锚固体时，应进行补浆；注浆时随时做好检查和记录。②框架梁施工基坑开挖：根据测量放样进行框架梁的基坑开挖，开挖后详细检查横梁、竖肋框架间距等尺寸，对不符合要求的地方进行修整直至达到要求。立模、钢筋绑扎：按设计要求进行框架梁的立模和钢筋绑扎，要求模板线形直顺、均匀。浇注横梁、竖肋混凝土：模板、钢筋安装达到要求后，即开始框架梁混凝土的浇注；采用C25混凝土浇注，浇注时必须将锚杆弯起钢筋深入肋柱内，锚固40cm，且固定模板，防止其向上浮动或四面偏移；框架梁表面必须保证平顺美观，线形直顺，宽度统一，表面平整光滑。（3）植草绿化锚杆框架梁施工完成后，即可进行框架内的植草绿化，其绿化的植物成活率应在90%以上。（四）锚杆框架梁质量检验《锚杆框架梁质量控制标准》见下表 项次检测项目规定值或允许偏差检查方法和频率检验方法频率1植物成活率10%尺量每400m2检查3条带2锚杆抗拔力(KN)平均值≥设计最小值≥0.9设计抗拔力试验抽查1%，且不少于3点3孔深±50mm尺量抽查10%4间距±100mm5长度±50mm6框架坡顶高程-30mm尺量每护坡长20m，检查3条7断面尺寸±20mm8垫层厚度-20mm，9截排水宽度+50mm，-20mm尺量每护坡长20m，检查3条10深度+100mm，-20mm11铺砌厚度-10%设计厚度12表面平整度混凝土±15mm2m直尺与钢尺每护坡长20m，检查5条（二）护面面墙砌筑施工1、施工工艺流程：见图二测量放样、坡面整修基坑开挖基坑检查砌筑护面墙泄水孔平台排水沟砌筑勾缝反滤层、墙背回填伸缩缝墙顶设施图二护面墙施工流程2、施工方法 （1）基坑开挖、挡土墙砌筑均采用人工施工，墙身砌筑用挤浆法施工。（2）施工技术措施：①挡土墙基础开挖成型后，基底的水文地质要与设计文件核对，如有不符要提出相应措施，并经监理工程师认可；当基础核对无误后，经监理工程师认可签认后，尽快砌筑基础，回填基坑，以防浸水；基础与墙身的尺寸要符合设计要求，泄水孔及墙后反滤层要严格按设计与规范执行。②砌筑用砂浆用机械搅拌，配合比通过试验确定，砂浆随拌随用。③砌筑基础的第一层时，如基底为岩层，先将基底清洗、湿润再坐浆砌筑；如基底为土质，可直接坐浆砌筑。④砌体分层砌筑，砌体较长时可分段分层砌筑，但相邻工作段的砌筑高差一般不宜超过1.2米；分段位置昼设在沉降缝或伸缩缝处，各段水平砌缝一致。⑤各砌层先砌外圈定位行列，然后砌筑里层，外圈砌块与里层砌块交错连成一体；砌筑时在靠外露面预留深约2cm的空缝备作勾缝用。⑥各砌层的砌块安放稳固，砌块间砂浆饱满，粘结牢固，不得直接贴靠或脱空，不能有空缝、通缝。3、施工注意事项在边坡防护前先施工好截排水沟，并保持畅通。路堑开挖和路基边坡防护同步进行，避免坡面长时间暴露。一旦发现破体地质情况异常或者地形起伏变化较大时，立即通知设计、二监办、管理处，以确定是否有必要进行变更设计。合理选择搭配石料，分层咬砌，避免通缝；采用挤浆法施工，防止砌体空洞。 砌块材料采用未风化且不易风化的新鲜坚硬的石材，选用石料厚度≮150mm，无山皮、水锈，要求石质均质，形状呈块状，并通过修凿处理，大小均匀。修筑挡墙时，以跳槽挖马口方式分段开挖，分层砌筑，以防止边坡坍塌；采用倾斜基底时，应准确挖凿，不得用填补方法筑成斜面；砌筑前，应清除基底风化、松软土质。砌石用挤浆法，砌出地面后立即回填夯实，并作好顶面的排水、防渗设施；沉降缝与伸缩缝平直、宽窄一致，缝内两侧壁面应平整无搭叠，缝中防水材料应按要求深度填塞紧密。挡土墙端部伸入路堤或嵌入地层部分与墙体结合一起砌筑，路堑挡土墙顶面抹平与边坡相接，其间隙应填实封严；挡墙车桥台、隧道洞门连接时，应协调配合施工。砌面坡度顺直，坡率符合设计要求，无扭曲凹凸现象，镶面美观；勾缝线条要自然流畅。泄水孔在砌筑墙身时留置，泄水孔排列有序，孔口形状大小统一，排水流畅；墙背反滤层填筑符合规范规定。勾缝前必须将原砌筑砂浆掏出2cm深，保证勾缝砂浆与石料粘结牢固；勾缝砂浆采用1:2；除勾缝宽度内，其余石料表面不得有砂浆，严防砂浆污染石料表面。边坡防护按每隔15米设置一个2cm宽的伸缩缝，伸缩缝会断面填塞。4、质量检验：详见下表护面墙实测项目及质量检验标准 项次检查项目规定值或允许偏差检查方法和频率1砂浆强度（MPa）在合格范围内2顶面高程（mm）±50水准仪：每50m检查3点3表面平整度（mm）302m直尺：每50m检查3点4坡度不陡于设计坡度尺量：每50m量3处5厚度（mm）不小于设计尺量：每100m量3处6底面高程（mm）±50水准仪：每50m检查3点六、人员和材料安排、机械设备1、机具设备、测试仪器（见下表）路基高边坡防护机械设备表序号机械名称规格型号额定功率（KW）或容量（m3）或吨位（t）厂牌及出厂时间数量新旧程度1挖掘机EX220-51.0m3日立2003.22902装载机ZL503m3/162kw柳工2002.32853潜孔钻KQG-150165mm宣化2001.664注浆泵BW-25/5030kw河北2001.225自卸汽车CQ326015t红岩2003.610各种测试仪器表序号仪器设备名称规格型号单位数量备注1全站仪徕卡TC702台12经纬仪J2台1 3水准仪DS3台13、人员安排：现场管理人员及劳动力见下表路基高边坡现场管理人员表工程名称路基工程桩号7+300～9+560序号姓名性别年龄职称学历专业拟担任职务备注1工程师大学铁道工程质检工程师2工程师大学公路与桥梁质检工程师3工程师大学工程测量测量工程师4工程师大学工业与民用建筑给排水工程师5工程师大学桥梁工程合约工程师6工程师大学公路与桥梁试验工程师7工程师大学工程测量测量工程师8工程师大学隧道工程安检工程师9工程师大专机械设备机械工程师劳动力配备表序号名称单位数量职责1作业队长名2协调、分配任务2班长名4组织施工 3钢筋工名10钢筋加工、安装4木工名10立模5混凝土工名16混凝土浇注6电工名2接线7机修工名4修理机械8安全员名4安全监督9工人名10整修边坡六、质量控制措施及质量保证体系（一）质量控制措施路基高边坡防护施工前，必须严格控制好路堑边坡坡度和平整度，按试验和规范要求决定施工方案。1、开工前，进行施工测量，准确确定路堑开挖边桩的位置和高程。2、路堑按设计要求刷坡到位，边坡完整、平顺；土质路堑应认真清除各种杂类土，坑穴、凹槽等应以浆砌补平，使坡面平顺，坡率符合要求。3、确保路基边坡防护、平台标高和各部尺寸正确，棱角坡面整齐，线形平顺、美观。4、路基边坡防护施工前，认真进行边桩的测量放样，直线地段每20m、曲线地段每10m设边桩。5、现场技术人员严格把关，控制好路堑边坡防护的坡度，准确放样、严格检查，保证各道工序的质量，详细测量并反复复核框架梁、护面墙，平台等标高、轴线、坡度、平整度、线形。（二）质量保证体系：详见图三《质量保证体系图》技术保证严格按ISO9001质量管理程序运作测量及试验复核质量记录推广新技术、新工艺掌握规范验交标准图纸会审、技术交底技术岗位责任制质量终身责任制提高工作能力思想保证组织保证质量领导小组QC小组QC成果工法应用样板引路总结表彰先进提高质量意识QC教育质量第一教育培训下道工序是用户工班回访改进工作质量创优质工程下道工序是用户为用户服务经济保证经济法规经济责任制优质优价质量抵押金完善质量支付手续制定奖罚条令经济兑现提高经济效益进行自检互检交接检加强测量试验控制政府社会监督建设设计监理监督质量评定施工保证为用户服务质量第一质量保证体系图三质量保证体系框图 八、环境保护措施（一）噪音、污染控制1、合理分布动力机械的工作场所，尽量避免同处运行较多的动力机械设备。2、对发电机等噪音超标的机械设备，装消音器来降低噪音。 3、合理安排爆破时间及噪音圈套的机械作业时间，距居民较近地段，控制噪音，尽量避免夜间施工。（二）减少粉尘措施1、运输可能产生粉尘的车辆配备挡板及棚布，防止粉尘飞落。2、作业场地及运输车辆应及时清扫、冲洗，保证场地及车辆的清洁。3、运输道路要定时洒水防尘，严禁在场地内燃烧各种垃圾及废弃物。（三）保护场地周围环境1、不在工地围蔽外堆放材料、垃圾，严格按照批准的占地范围使用占地。2、施工现场内道路平整、顺畅，排水良好；临时设施均按标准硬化地面，四周设置砖砌排水沟；生活污水经过滤沉淀池处理后引到水库下游沟谷。3、不向农田河道弃土，不将污水、油污、化工产品废料等排入河道，污染水源。4、施工期间爱护环境，保护绿化，保护好已成建筑物、路面，不损坏、不污染，完工时彻底清场，恢复原有道路及设施，并将工地及周围环境清理整洁，做到工完料清，达到一次顺利交付。九、文明施工保证措施（一）组织管理措施1、建立健全管理组织机构，成立以项目经理为组长、各职能部门及施工队负责人为成员的文明施工管理组织。2、建立健全管理制度，包括个人岗位责任制、经济负责制、检查制度、奖惩制度、会议制度和各项专业管理制度。 3、建立健全资料管理制度，并加强检查和监督，使文明施工规范化、标准化、制度化、习惯化。4、开展各项劳动竞赛活动，实行文明施工比赛评比制度，奖优罚劣。5、加强教育宣传和培训工作，增强员工的文明施工意识，培养文明施工习惯。6、积极推广应用新技术、新工艺、新设备和现代化管理方法，提高机械化作业程度。（二）现场管理措施1、开展卫生检查评比活动：对施工现场各生产要素的所处状态，不断地进行整理、整顿、清扫、清洁以及员工的培养。2、合理定置各种施工设施，合理布置施工场地，保持施工现场秩序化、标准化、规范化。3、实施目视管理，努力实现员工的自主管理和自我控制，提高劳动生产率，保证工程质量。（1）施工现场各项管理制度、操作规程、工作标准、施工现场管理实施细则布告等用看板、挂板或写后张贴上墙公布，展示清楚。（2）在定置过程中，以清晰的、标准化的视觉显示信息落实定置设计，实现合理定置。（3）施工现场的管理岗位责任人采用标牌显示，以便于落实岗位责任制，激发岗位人员的责任心，并有利于群众监督。（4）在施工现场合理利用各种色彩、安全色、安全标志等，并实行标准化管理，保证施工生产和员工的安全。（三）传染疾病控制与预防 1、建立工地卫生所，配备专业医疗卫生人员，配置有关房间和器械，实施疾病防治和传染疾病检查、控制、报告制度。2、遵守当地政府或卫生防疫部门为防治和消灭传染病蔓延而制定的规章、命令和要求。3、建立人员流动登记制度和信息报告制度，与当地卫生防疫部门积极合作，做好各项防范措施的落实工作。十、安全保证措施及安全保证体系（一）安全保证措施1、本标段地处丘陵地区，雨水丰富，施工前应详细调查并掌握地质、洪水资料，检查易于发生水害地段的施工安全，做好施工中的临时防护工作。2、防护工程采用新技术、新工艺、新机具和新的施工方法时，严格制定相应的安全技术措施。3、从事电力、高处起重等特种作业人员，各种机械的操作人员及机动车辆驾驶人员，必须经劳动部门专业培训和考试并取得合格证后，方准独立操作。4、施工现场设立安全标志。危险地区必须悬挂“危险”或者“禁止通行”“严禁烟火”等标志，夜间设红灯示警。5、在施工便道间的交叉口、与公路的交叉口，应设立标志。所有道路的便桥，在桥头树立标志，注明载重能力和限制速度。6、施工用电的线路及设备，严格按批准的施工组织设计安装设置，并符合当地供电部门的规定。 7、严禁将电线路搭靠或固定在机械、栏杆、钢筋、管子、扒钉等金属件上。电线路的架设高度，与建筑物的距离以及和公路等平行或交叉时，必须符合现行的《电力设计规范》中的规定。8、边坡防护施工应做好高空防护措施，系好安全绳，佩戴好安全防护用品；严禁上下层同时施工，施工搭建的支架等要进行加固和安全检查，排除安全隐患。（二）安全保证体系安全生产保证体系框图见图四 安全生产方针教育安全生产保证体系措施保证逐级包保责任制人身安全档案安全工地建设安全防护档案设备安全档案制度保证安全管理制度安全教育制度安全检查制度安全责任制度经济保证经济责任追究制安全保证投入安全奖罚兑现定期总结评比工资奖金挂钩安全考核制度岗位操作规程安全隐患整改制措施得力安全无事故全员提高安全意识控制两率死亡率重伤率组织保证思想保证安全教育劳动保护法规教育安全生产常识教育劳动过程三工教育项目负责人项目部安全领导小组各公司安全小组班组安全小组安全月下步规划安全信息反馈施工队安全小组安全生产保证体系框图
