县城主干道右侧景观工程土建部分边坡防护工程施工组织设计

县城主干道右侧景观工程土建部分边坡防护工程施工组织设计

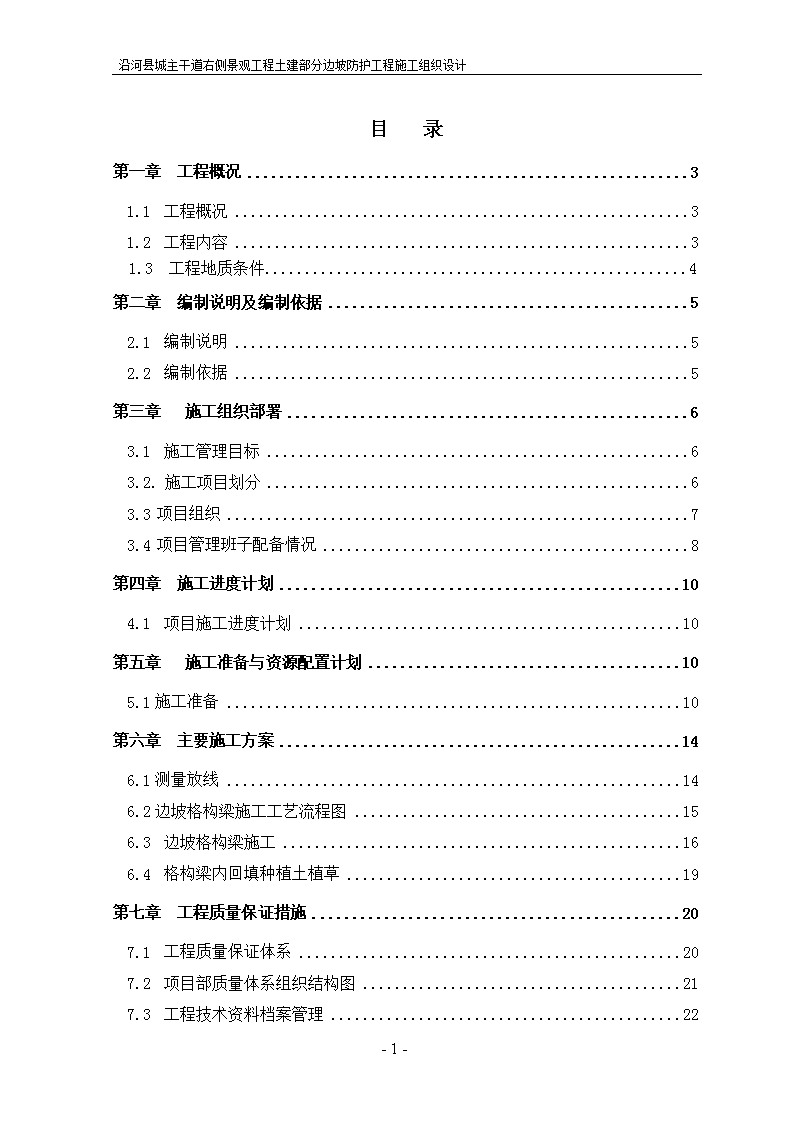

沿河县城主干道右侧景观工程土建部分边坡防护工程施工组织设计目录第一章工程概况31.1工程概况31.2工程内容31.3工程地质条件.....................................................4第二章编制说明及编制依据........52.1编制说明52.2编制依据5第三章施工组织部署63.1施工管理目标63.2.施工项目划分63.3项目组织73.4项目管理班子配备情况8第四章施工进度计划104.1项目施工进度计划10第五章施工准备与资源配置计划105.1施工准备10第六章主要施工方案146.1测量放线146.2边坡格构梁施工工艺流程图156.3边坡格构梁施工166.4格构梁内回填种植土植草19第七章工程质量保证措施207.1工程质量保证体系207.2项目部质量体系组织结构图217.3工程技术资料档案管理22-7- 沿河县城主干道右侧景观工程土建部分边坡防护工程施工组织设计第八章施工安全保证措施238.1安全生产管理目标及安全管理体系238.2安全生产的组织纪律及一般规定258.3特种作业人员须持上岗证258.4安全生产岗位责任制268.5各施工阶段安全管理措施..........................................27第九章施工现场总平面布置289.1施工现场总体布置要求289.2主要施工布置条件289.3临时施工道路布置289.4施工供水、供电平面布置及施工排水.................................29附件一：施工进度计划横道图附件二：施工现场平面布置图-7- 沿河县城主干道右侧景观工程土建部分边坡防护工程施工组织设计第一章工程概况1.1工程概况本工程为打造沿河县滨江旅游城市最为重要的基础设施之一，与540县道一起构成围绕乌江及县城防洪护坡工程，靠乌江之水，临江做永久性1:1.25-1:1.5坡度的钢筋砼网格骨架，骨架内植草被。为确保安全性边坡以原坡体地形为依托，分二级放坡，在边坡标高306m处设置平台，平台宽2.0m用C25砼浇筑成型，边坡全程长约5.17公里，每级坡长为l5-20m。1.2工程内容主要工程内容：边坡坡面平整，格构梁、镶边梁、急流槽基槽人工开挖，格构梁、镶边梁钢筋、模板制作安装，砼浇筑养护，格构梁内种植土回填，草种喷播、三维网安装施工等内容。1.2.1主要工程数量表表1.2.1主要工程数量表项目单位数量备注坡面平整、夯实㎡153400厚度30cm人工基槽开挖M³74956挖深40cmC25混凝土M³64000格构梁、踏步、镶边梁HRB40012钢筋T585格构梁、镶边梁HPB3008钢筋T537格构梁、镶边梁种植土回填M³23786植草、三维网安装㎡120330-7- 沿河县城主干道右侧景观工程土建部分边坡防护工程施工组织设计1.3工程地质条件1.3.1地形条件沿河县地处云贵高原向湘西丘陵倾斜的过渡地带，拟施工区域为乌江河边边坡，土质松散，施工区域海拔在290-325米之间。1.3.2水文气象条件沿河县城属于中亚热带湿润季风气候区，雨热同季，暖湿共节的特点，年降雨量1100-1400毫米，全年平均温度17.8℃。-7- 沿河县城主干道右侧景观工程土建部分边坡防护工程施工组织设计第二章编制说明及编制依据2.1编制说明我司对沿河县城主干道右侧景观工程土建部分边坡防护工程施工项目非常重视，为确保高效优质安全按期完成本工程，我司抽调对边坡支护施工有丰富施工经验的技术管理骨干成立施工组织编制小组，认真阅读施工设计图纸和结合施工现场实际状况，分析工程特点、难点、重点，结合我司的人力、机械、技术及施工经验，编写了本施工组织设计。本施工组织针对沿河县城主干道右侧景观工程土建部分边坡防护工程格构梁、镶边梁砼支护、回填土等施工内容依据施工图纸和国家、省、市有关施工规范进行编写。2.2编制依据1、贵州智华建设工程有限责任公司设计的《沿河县城主干道右侧景观工程土建部分边坡防护工程（坝坨片区滨江景观工程）施工图设计》,2013年6月；2、《沿河县城主干道右侧景观工程土建部分边坡防护工程（坝坨片区滨江景观工程）施工图设计》图纸会审会议纪要,2014年12月；3、《建筑边坡工程技术规范》(GB50300-2002);4、《城市道路工程施工与质量验收规范》（CJJ1-2008）；5、实时性施工组织设计及其它相关文件资料-7- 沿河县城主干道右侧景观工程土建部分边坡防护工程施工组织设计第三章施工组织部署3.1施工管理目标本工程属于永久性边坡防护工程，根据本工程主要特点，结合我公司多年来大量的边坡支护等各类基础工程的施工经验,综合分析本工程之实际情况，我司确定的施工管理目标是:1、质量目标：按国家现行施工验收评定标准，达到合格标准；2、工期目标为270日历天，总进度计划及阶段性工期控制计划详见：“施工进度计划横道图”；3、安全生产目标：杜绝伤亡事故，轻伤事故频率控制在1.0‰以内；实现“六无安全管理目标”，即“无死亡、无重伤、无中毒、无重大机械事故、无火灾、无塌坍事故”；4、文明施工目标:达到“文明工地”标准。3.2施工项目划分结合本单位工程实际特点及《市政工程施工与质量验收规范》（CJJ1-2008)中施工项目的划分，本单位工程以边坡平台标高306m为界划分子单位工程，每个子单位工程包括四个分部工程和十个分项工程，每个分项工程按每40m一个施工缝划分检验批。-7- 沿河县城主干道右侧景观工程土建部分边坡防护工程施工组织设计3.3.项目组织项目经理部组织机构框图项目经理项目副经理办公室材料设备部质量安全部财务部机械整形班基槽开挖班钢筋班模工班测量班三维网安装回填土施工总工程师混凝土班工程生产部文明施工组成本核算部部工程技术部电工班机修班-7- 沿河县城主干道右侧景观工程土建部分边坡防护工程施工组织设计3.4项目管理班子配备情况3.4.1项目经理部组织机构根据本工程特点，我司将选派边坡施工经验丰富的项目经理和高级工程师出任本工程的项目经理和项目总工，由其组建管理部门齐全、人员岗位责任明确、精干高效的项目管理班子，项目经理部内部实行岗位责任制和目标责任制，分工负责，层层把关，构成一个高效的管理机构。项目经理部由项目领导层、管理层和劳务层组成。3.4.2项目领导层由一名项目经理、一名项目副经理、一名项目总工程师组成，以项目经理为首的精明强干的领导班子全权组织该工程的生产诸要素。项目经理是企业法人在本工程的代表，全权代表公司处理有关本工程之各项对内对外事务，具有人事调动、成本控制、决策管理、设备租赁等权利，对工程进度、质量、安全负直接领导责任。1）项目经理为工程总负责人，直接领导材料设备部、成本核算部及财务部；2）项目副经理负责现场施工组织及施工管理、施工安全管理，直接领导工程生产部、文明施工组、办公室及各个专业施工班组。3）项目总工程师负责施工技术管理工作，负责召集有关人员进行项目质量策划和进行质量管理、开展QC小组活动及技术攻关等工作，直接领导质量安全部及工程技术部。3.4.3项目管理层由项目部管理人员和各专业班组长组成，负责各分项工程的具体施工管理。针对本工程特点，拟设立下述职能管理部门：30 沿河县城主干道右侧景观工程土建部分边坡防护工程施工组织设计1）工程生产部：负责本工程的现场施工管理，包括：测量放线、钢筋放样、工程预结算及施工调度等工作；负责编制作业计划、材料计划、机械设备计划及劳动力计划，对现场施工进行监督指导；2）工程技术部和质量安全部：分别负责工程质量、安全生产、档案资料、工程技术资料等日常施工技术管理工作；在项目总工的领导下，进行项目质量策划，编制项目质量计划及作业指导书、专项工程施工组织设计方案，负责进行书面施工技术交底工作；3）材料设备部:根据施工组织设计，负责工程材料的采购、进场验收工作，及机械设备的调配进场、验收安装工作，以及机械设备的操作、维修、保养等管理工作；4）成本核算部:负责项目的成本控制、成本核算、合同管理等工作；5）办公室:负责职工行政办公食宿、现场卫生、现场保安、医务、业余娱乐等后勤工作；6）文明施工组:负责施工区及生活区的文明施工管理，包括工程标志牌的制作安装、环境保护、卫生管理等管理工作；7）财务部:负责项目财务工作,制订并执行项目用款计划、筹款计划，按计划支付材料款、机械设备款项、工人工资及其他费用开支，确保收支平衡，协助成本核算。3.4.4项目作业层主要为施工现场作业工人，由测量班组、机械整形班组、基槽开挖班组、垫层浇筑班组、钢筋班组、模板班组、砼班组、回填土班组、电工班组、机修班组等专业班组作业工人组成。30 沿河县城主干道右侧景观工程土建部分边坡防护工程施工组织设计第四章施工进度计划4.1项目施工进度计划计划开工日期2015年01月06日--2015年10月05日，计划施工总工期：270日历天。总进度计划及阶段性工期控制计划详见：“施工进度计划横道图”；2014年12月31日前安排好全场性服务的施工设施，做好通水、通电、通路、通讯和场地平整，即“四通一平”工作，建立工程施工项目部，建好临建设施和材料堆场场地平整工作。第五章施工准备与资源配置计划5.1施工准备5.1.1技术准备1.1组织以项目经理为首的项目班子有关工程技术人员对施工图纸进行学习，并进行施工技术交底，同时与业主和当地政府做好协调工作。1.2根据施工图纸，结合施工进度计划，向甲方制订详细的施工材料供应计划，确保各施工材料按期到货。1.3根据施工合同及施工图纸，结合工程实际，编制详细的施工项目划分和质量验收计划，报公司批准、经建设单位及监理单位审批。1.4在进行测量前，对施工现场所有的测量设备进行校验，检验合格后方可投入使用。1.5组织有关技术人员对现场的水准点和座标进行复核，并依此结合施工图纸进行定位点测量放线，由监理工程师进行复核。1.6对本工程需用的材料，在使用前将样品交给业主及监理，并对其进行取样复试，试验结果将及时送交项目工程师及监理工程师。5.1.2生产准备30 沿河县城主干道右侧景观工程土建部分边坡防护工程施工组织设计本工程根据场地特点，本项目可设置二个堆料场及一个搅拌站。工程中的临时建筑场地设施：项目部办公室、项目部会议室、施工人员住房、食堂、厨房、公厕、水泥库房、零星材料房、钢筋制作间、砼搅拌站、施工机械设备。施工用电从甲方指定电源点架空敷设至项目部配电房，再从项目部配电房分流至钢筋加工房、木工房、混凝土施工区域以及生活区、办公区照明等共分三个临时用电主回路用电区。施工用水从乌江河中采用水泵直接抽取，采用橡胶软管接入施工现场。生活用水科直接从项目部旁居民生活用水取水点接入，在施工现场修建蓄水池。5.1.3材料准备根据本工程进度，由工程项目部提前提出每月需用材料计划，根据所需材料规格和质量要求报甲方物资部，由甲方物资部采供施工材料并按计划运至工地进行施工。为了保证工程质量，各种材料投入工程使用前由项目质检员认可，并将样品送经监理工程师认可，经指定试验测试合格后方可用于工程施工，禁止不合格及未认证材料投入到工程中去。5.1.4施工机械准备我们在抽调精干人员组成施工项目班子的基础上，还对施工机具、周转材料等施工器材方面进行了充分的准备。根据本工程实况，制订适合本工程的施工机械配备计划。机械设备详见《投入本工程的主要施工设备表》施工设备表序号机械设备名称规格型号数量机械状况备注1挖机Pc-3001m³2台良好边坡平整2挖机Pc-2201m³1台良好边坡平整3装载机ZL75G1良好边坡平整4压路机25T1良好边坡平整5推土机110kw1良好边坡平整6柴油发电机ZH55GF1良好30 沿河县城主干道右侧景观工程土建部分边坡防护工程施工组织设计7空气压缩机2m³1良好8运输车辆5T4良好9电焊机8X1-5003良好10钢筋调直机GT4/14型2良好11圆盘据/3良好12钢筋切割机GQ402良好13钢筋弯曲机GW404良好14插入振动器50型5良好15钢模板5cm钢板4套良好16水准仪CS22良好17全站仪南方-J301良好5.1.5劳动力准备根据拟建工程的工程量、工期和专业工种的配备和结构，以及该防治工程的特点及场地的施工条件，可组织平行施工、顺序施工及交叉施工的形式开展施工，因此，工种齐全，劳动力要充足。项目部管理人员配备要齐全，要求管理人员经验丰富，善于管理，善于组织协调。同时考虑适当的普通劳动力，并就地招工，以减少临地设施的搭建面积，加快施工进度。对已进场的施工队伍实施动态管理，不允许擅自扩充和随意抽调，以确保施工队伍的人员素质和相对稳定性。未经项目部质量、安全培训的操作工不允许上岗，定期对所有操作人员进行严格检查。具体见《劳动力投入计划表》主要劳动力计划表序号工种人数备注1基槽开挖工352钢筋工4030 沿河县城主干道右侧景观工程土建部分边坡防护工程施工组织设计3砼工604木工405电工26电焊工17测量员28机修工19挖机操作工310辅助工人2511技术管理人员812合计21730 沿河县城主干道右侧景观工程土建部分边坡防护工程施工组织设计第六章主要施工方案6.1测量放线6.1.1概述施工测量放线主要包括编制测量作业方案；建立平面控制网；现场坐标及水准高程点的交接和复核；测量成果报告整理；现场跟踪复核检测等。本工程测量外业包括边坡平台标高定位；边坡坡比、格构梁定位；为了保证整个施工测量放线的准确，测量时须严格遵守现行的测量放线有关技术规范、规程，确保工程质量符合设计及施工规范要求。6.1.2测量方法高程、平面控制：高程控制严格控制边坡平台306m标高；平面控制包括边坡格构梁断面定位及边坡坡面平整度及坡比等控制，若边坡不平整则需先按设计图纸要求在保证边坡坡比的前提下对边坡坡面进行回填和平整夯实。根据前期测设的建筑基线控制点，采用测距仪，利用极坐标法，根据各分项工程已计算的测量数据进行施测，测量时由测量员先测出控制轴线上的点位，另一测量组从相反方向进行反测，经复核无误后，办理相应的签证手续。6.1.3测量质量控制①用于外业的全站仪，水准仪，钢尺必须经过检测中心检查合格，没有合格证，性能不稳定的仪器不得使用。②测量时应定人、定仪器、定控制点，定线路，定时间，避免系统误差，提高测量精度。③每次测量后应有另外一个人跟踪检查，复核，其复核内容包括内业与外业并认真作好测量记录和点位误差，不得涂改，以便于查阅。④施工时，应有测量人员跟班作用，经常检查，复核轴线之间的相对位置和柱、墙体的垂直度，发现问题或存在误差及时纠正。30 沿河县城主干道右侧景观工程土建部分边坡防护工程施工组织设计6.2边坡格构梁施工工艺流程图边坡测量定位坡面平整、夯实脚手架搭设基槽开挖沟槽基础验收垫层浇筑钢筋骨架安装模板安装隐蔽检查砼浇筑及养护种植土回填草种喷播施工下一断面边坡复测30 沿河县城主干道右侧景观工程土建部分边坡防护工程施工组织设计6.3边坡格构梁施工6.3.1边坡脚手架搭设施工格构梁边坡坡面平整、夯实且满足设计坡比，经监理复检合格后，首先顺着标高306m以下边坡坡面搭建双排落地式钢管脚手架，脚手架立杆柱距1.5m,步距1.7m,二步三跨嵌入土中，脚手架平台（横杆）高为3.0m，立杆横向间距（顺工路轴线方向）1.5-1.8m。为确保脚手架的整体性，在立杆外侧排采用剪刀撑进行连接，脚手架两端以及立杆外侧布置安全防护网和防护栏，钢管脚手架的架体均距坡面400㎜。完成标高306m以下边坡格构梁施工后在搭设标高306m以上边坡坡面脚手架。6.3.2边坡格构梁基槽开挖施工根据放样后的镶边梁、格构梁基槽开挖边线，釆用人工站在脚手架上对格构梁基槽进行开挖施工。同一施工断面边坡镶边梁格构梁基槽挖方顺序是：从上往下，由左到右，一步开挖到位，开挖尺寸上、下底宽为1100mm（格构梁砼基础支模板，两边各增加工作面宽度300mm)挖深-400mm,开挖后槽底需密实平顺，禁止超挖。6.3.4砂浆垫层浇筑每完成一个施工断面（40m）的格构梁、镶边梁、护脚基槽开挖施工，经自检合格后报甲方、监理单位对以上格构梁基槽进行隐蔽验收，验收合格后及时浇筑M20砂浆厚度为100mm，砂浆严格按设计配合比采取现场搅拌方式，施工顺序为从下往上一次浇筑到位。6.3.5钢筋制作绑扎30 沿河县城主干道右侧景观工程土建部分边坡防护工程施工组织设计为了保证格构梁与镶边梁梁钢筋施工顺利进行，减少场内二次搬运，加快进度。该工程所有钢筋均在现场制作，按总平面布置图的安排，设置原材料及成品钢筋堆场，各种钢筋在施工前由翻样工程师按设计图纸要求作出下料单、配料表，并由技术负责人审核无误后方可下料，各种成品钢筋必须严格作到按规格分别挂牌堆放整齐。钢筋加工完成后，搬运至施工现场，开始钢筋安装，由于格构梁、镶边梁钢筋位于斜坡面上，致使钢筋很难安装。施工时，可先根据设计间距，在平台上将钢筋骨架绑扎好（骨架受力钢筋搭接接头错开，每个截面钢筋接头不能超过50%），然后依次安装好格构梁钢筋骨架，格构梁交叉部分钢筋骨架按规范要求用铁丝绑扎固定好，安装完成后依次调整箍筋间距，发现松动处应加密绑扎点，钢筋骨架两侧每隔2米绑扎0.8米长加强斜撑钢筋，每距离3米安装一根0.8米长定位钢筋以增加钢筋骨架整体刚度和稳定性，受力钢筋每隔2米安装5厘米厚砼垫块（保护层卡具），整个骨架形成后，再依次检查各绑扎结点，。主筋接头及箍筋制作应符合下列要求：纵向受力钢筋采用搭接绑扎，其搭接长度应满足Ⅲ级钢筋³45d，箍筋应按要求作弯钩，弯起角度为135°，并保证弯钩长度符合设计要求。6.3.6模板制作与安装格构梁、外缘镶边梁模板均采用50mm厚木模板，底部采用M20砂浆垫层作为底模，每侧用二道50´600mm木楞固定，在木楞上侧面使用方木支撑。模板及支撑要求：1、保证结构和构件各部位形状、几何尺寸的正确性，误差应在国家规范内。模板安装前应根据结构尺寸进行放样，尽可能减少模板的接缝。2、有足够的稳定性，强度与刚度在砼浇注过程中不产生变形、位移。3、模板接缝须严密，不漏浆，接缝过大应利用木片堵塞，再用胶布覆盖。4、模板支撑在安装过程中，必须设置临时支撑装置，防止其倾覆。30 沿河县城主干道右侧景观工程土建部分边坡防护工程施工组织设计5、模板表面必须刷脱模剂，多次周转使用的模板必须清理干净表面杂物，拔去钉子，防止砼表面出现麻花，不平整、光滑。6、对拉杆松紧须均匀、合适，保护层垫块间距、厚度应符合设计要求。7、根据设计结构高度，测量出砼浇注面，其标高按0.5m一个，并钉至模板内作好标8、由监理及业主对模板进行检查、验收，同意后方能进行下道工序的施工。6.3.7格构梁、外缘镶边梁砼浇注本工程采用自拌砼，砼强度等级均为C25，配合比应根据设计强度等级及实验室室试配合比配后确定。砼运到施工现场采取砼泵车直接浇筑到格构梁、外缘镶边梁工作面。砼浇筑应分段进行，首先浇筑下一操作面的急流槽和护脚基础C25砼，浇筑完成后在浇筑施工断面的格构梁、外缘镶边梁，砼浇筑应从下往上一次浇筑到位，砼浇筑间歇时间不得大于2小时。施工现场加强管理，砼工要定岗、定责、精心操作，要保证砼分层结合良好和密实。严格掌握砼最佳振捣时间（一般为10~15秒），砼振捣要快插慢拔，以砼表面不同气泡为准。应避免漏振、欠振和超振，插点间距控制在300mm为宜，局部钢筋较密处，应辅以人工插入和外部振动保证砼的密实。分段施工缝留置时应预留台阶，浇注前先用临时模板用支撑支牢固，在下段浇注时应拆除临时模板，凿除松动石子，用1：1水泥浆刷涂二遍，以保证新旧砼粘结牢固。6.3.8拆模与养护养护采用覆盖草袋淋水常规养护方法，养护时间不得少于7天。每天24小时保证砼表面湿润，定人、定时进行浇水，防止砼烧伤而影响砼强度，模板拆除必须在24小时后方能进行。30 沿河县城主干道右侧景观工程土建部分边坡防护工程施工组织设计6.4格构梁内回填种植土植草边坡格构梁砼浇筑完成且到达砼龄期后，格构梁内回填种植土及铺设安装三维网植草施工，其施工顺序为：平整坡面→坡面浇湿→培土→挂网固定→喷播植草→覆膜养护。先将格构梁内建筑垃圾等杂物清理干净，然后洒水浇湿边坡，再采用中型挖掘机及人工在格构梁内回填25cm厚种植土，然后用预先编织好的8号镀锌铁丝绑扎三维网与锚筋固定。最后喷压含有草籽的营养土覆盖三维网。喷压完成后及时覆盖塑料薄膜或土工布养护，并适时补浇充足的水分，直至发芽成活为止。三维网为绿色，幅宽1.5m，其技术参数：拉断力≥2KN/m，厚度≥14mm，单位面积质量≥350g/m2。其搭接宽度为10cm，搭接时按锯齿型用Ø8钢筋制成U型固定钉缝合，间距100cm。在幅中部按50cm的竖向间距以竹钉或钢钉固定。30 沿河县城主干道右侧景观工程土建部分边坡防护工程施工组织设计第七章工程质量保证措施7.1工程质量保证体系本工程质量目标：竣工验收工程质量达到合格。本工程施工质量，我司将严格按照ISO-9001质量保证体系进行控制，具体执行以下程序。（1）管理职责我司的质量方计是：精心施工，高效优质；拓展技术，保持优势；竭诚服务，顾客满意。（2）质量体系本质量计划的支持文件是我司质量体系文件《质量手册》、《质量体系程序文件》及《质量体系工作文件》。（3）文件和资料控制本工程所涉及的所有文件，包括质量体系文件和工程技术文件及外来文件，全部由项目经理部专职资料员统一管理，负责文件资料的收集标识，编号、登记、分发、回收，归档等工作的管理，以确保质量体系运行过程中使用各种相应文件的有效版本及文件资料处于受控状态。（4）过程控制对直接影响质量的施工生产过程严格执行《过程控制程序》，确保这些过程处于受控状态。过程控制由项目部技术组织负责实施：编写施工方案及作业指导书；按总进度编制作业计划；保证所有人员持证上岗；保证合格的机械、材料的供应；向班组及工人进行技术交底，保证工程使用的规程、规范、图纸等有效、齐全、清晰，保证工地的安全，文明施工。钢筋砼施工作业是我司施工作业的特殊过程，特殊过程由具备资格的操作者完成，且对过程进行连续的监控。7.2项目部质量体系组织结构图30 沿河县城主干道右侧景观工程土建部分边坡防护工程施工组织设计项目经理项目副经理技术负责质量安全部工程生产部办公室质量员安全员施工员测量员成本核算部材料设备部材料员仓管员工程技术部技术员资料员财务部办公室测量班组挖桩施工班土方施工班排水系统施工班锚索施工班喷射砼施工班电工机修班钢筋班混凝土班模板施工班30 沿河县城主干道右侧景观工程土建部分边坡防护工程施工组织设计7.3工程技术资料档案管理1、工程技术档案资料收集为一式叁份，其中必须有一份原件。使用贵州省档案馆统一表格填写。2、工程技术档案分两大类:第一类为工程质量保证资料，其中主要包括:①钢材、钢套筒出厂合格证、质最保证书、化学分析报苫、试验报告:②焊接试验报告、焊条合格证③水泥、砂、石、砌块出厂合格证、试验报告④砂浆配合比及试块试压报告⑤隐蔽工程验收记录第二类为工程质量管理资料其中主要包括:①开工报告②技术质量交底③工程施工日志④工程中间验收记录⑤质量问题处理报告⑥有关新工艺、新材料的技术资料工程技术资料设专职资料员负责进行收集、整理、归档和保管，建立好资料台帐及目录，按照ISO9001文件和资料控制程序执行，使工地所使用的文件处于受控状态及保证其有效性。工程技术资料的收集整理应严格保证其及时性和真实性，杜绝事后补资料的现象。对本工程中所需的竣工资料，在施工前应根据贵州省有关交工验收资料及档案规定，制定好资料目录，然后在施工过程中有针对性、有目的的及时收集所需的资料。30 沿河县城主干道右侧景观工程土建部分边坡防护工程施工组织设计第八章施工安全保证措施8.1安全生产管理目标及安全管理体系本工程我司制定的安全生产目标是实现“六无”安全生产（无死亡、无重伤、无重大机械事故、无火灾、无中毒、无坍塌）。安全为了生产，生产必须安全。安全是为质量服务的，质量要以安全做保证，在质量控制的同时，必须加强安全控制，要搞好本工程的安全生产，必须根据工程实际情况，落实安全生产制度，搞好工地的治安、消防管理。本项目的安全生产组织机构详见本方案第三章现场管理机构网络图，施工现场安全负责人为农光照。本项目的安全生产责任系统图如下：30 沿河县城主干道右侧景观工程土建部分边坡防护工程施工组织设计安全生产责任系统图项目经理机械管理负责人安全技术负责人技术负责人生产调度负责人消防管理负责人劳务管理负责人其他有关部门1、监督施工全过程的安全生产，纠正违章。2、配合有关部门排除安全障碍。3、全员安全活动和安全教育。4、监督劳保用品质量和使用。1、制定项目安全措施和分项安全方案。2、督促安全措施落实。3、解决施工中的不安全技术问题。1、在安全前提下合理安排生产计划。2、组织施工技术措施的实施。1、保证项目使用的各类机械安全运行。2、监督机械操作人员持证遵章作业。1、保证防火设施齐全、有效。2、消除火灾隐患。3、组织现场消防队的日常消防工作。1、保证进场施工人员技术素质。2、控制加班加点，保证劳逸结合。3、提供必需劳保用品，保证质量。1、财务部门保证安全措施项目的经费。2、卫生、行政部门确保工人生活基本条件，确保工人健康。有关工作的执行人和班组长30 沿河县城主干道右侧景观工程土建部分边坡防护工程施工组织设计8.2安全生产的组织纪律及一般规定（1）工地成立安全生产小组，治安消防小组，大力开展“安全生产周活动”，“百日无安全事故活动”及“安全纪律教育月活动”，认真进行安全技术交底。（2）作业人员必须遵守的安全纪律。A、没有安全技术措施和安全交底不准作业。B、安全设施未做到齐全有效不准作业。C、危险作业面未采取有效措施不准作业。D、发现事故隐患未及时排除不准作业。E、不按规定使用安全劳动保护用品不准作业。F、非特种作业人员不准从事特种作业。G、机械电器设备安全防护装置不齐全不准作业。H、对机械、设备、工具的性能不熟悉不准使用。I、新工人不经培训，或培训考试不合格不准上岗作业。（3）给予职工以下拒绝权：1)在安排施工生产任务时，如不安排安全生产措施，职工有权拒绝上岗作业。2）现场条件有了变化，安全措施跟不上，职工有权拒绝施工。3）干部违章指挥，职工有权拒绝服从。4）设备安全保护装置不安全，职工有权拒绝操作。8.3特种作业人员须持上岗证(1)从事高处作业的人员要定期身体检查，凡是有高血压、心脏病或其它不适合高处作业的人员不得从事高处作业。(2)各专业工种、管理人员安全生产责任及措施8.4安全生产岗位责任制（一）项目总工程师安全责任制30 沿河县城主干道右侧景观工程土建部分边坡防护工程施工组织设计1）对本项目的劳动保护和安全生产活动工作负主要的责任。2）参加编制施工组织或施工方案，在采用新工艺、新设备时负责制定安全技术措施，组织安全技术交底，并督促检查情况。（二）工长(施工员)安全责任制（1）工长或施工员对该工程项目的安全负直接工作责任。（2）学习和熟悉国家关于安全生产的规程、法令，认真执行本企业制定各项安全技术措施和安全生产奖惩制度。（3）经常对工人进行安全教育，开展每周安全教育活动，教育工人正确使用劳动保护防护用品。（三）专职安全员安全责任制（1）认真贯彻上级有关安全技术劳动保护法规;认真执行本企业制定的各项安全技术措施。（2）做好安全生产的宣传教育和管理工作，总结交流推广先进经验;协助项目经理管好现场安全工作。（3）深入现场，检查各项安全设施落实情况，掌握安全生产情况;发现隐患，采取紧急防护措施；遇有险情，有权暂停生产，并及时上报。（4）定期参与安全检查，做好检查记录。（四）生产班组长安全责任制（1）认真遵守安全规程和有关安全生产制度，根据本班组人员的技术、体力、思想等情况合理安排工作，对本班组人员在生产中的安全和健康负主要责任。（2）组织本班组职工学习安全规程和制度，组织安全生产活动日，检查执行情况，对新调入的工人进行现场安全教育，并指定专人照管其人身安全。（五）保安员及门卫的现场治安责任30 沿河县城主干道右侧景观工程土建部分边坡防护工程施工组织设计(1)现场有保安人员进行全日24小时值班，对施工现场出入工地的人员、车辆、材料、机具进行管理。(2)现场保安在工地项目经理和公司保卫科领导下工作，并由公司保卫科联系当地派出所，建立治安联防小组，发生情况可立即通报。8.5各施工阶段安全管理措施施工现场的安全保障要靠全员配合才能得以实施，作为施工人员应从思想上高度重视，行动上遵守安全制度，精神上高度集中。但由于工人素质差异等原因的影响，保证安全在很大程度上要依靠管理人员的管理来实现，即在多个施工环节，针对特点，制定安全措施。（1）施工准备阶段1）施工前，应向有关单位了解地下电缆、水管、煤气管道的情况，派专人进行妥善处理。2）充分考虑施工扰民、妨碍交通、发生事故的各种可能因素。以确保人员安全。（2）结构施工阶段1）完善结构施工层的外防护，预防高空坠落事故。2)加强起重作业的管理，预防机械伤害事故。3)做好预防落物伤人的安全管理工作。具体做法如下:对全体施工人员进行安全教育，建立严格的制度，严禁从高处投物。要注意高处作业人员使用的零小工具、材料是否妥善存放。（3）竣工收尾阶段1）扫尾阶段施工人员容易生产麻痹大意的思想，应加强教育，杜绝安全事故。2）指定专业技术人员现场指导外架等设施安全拆除。30 沿河县城主干道右侧景观工程土建部分边坡防护工程施工组织设计第九章施工现场总平面布置9.1施工现场总体布置要求该边坡防护工程施工场地条件较复杂，有一定的施工难度，人员物质、交通运输、供电、供水、建筑材料等方面需做好总体调配、统筹安排。因此，施工总体布置安排应满足：9.1.1施工布置原则：施工布置以少占地，尽量减少对天然坡体的扰动破坏及对景区管理带来的不利影响，临时设施距工地就近的原则，按施工工序有条理地进行。9.1.2施工布置：工程施工供水、供电、通讯等主要利用周边环境能够利用设施，综合加工、机械维修等也可利用区内已有设施或临时设置一些加工场和施工机械维修厂。9.1.3施工运输：根据施工区具体情况，通过对运输成本的定性分析，防治工程外运至场内的物质采用机动车辆运输与人力运输相结合。9.1.4监测预警系统：治理工程施工的同时，建立施工期监测预警系统，确保施工安全。9.2主要施工布置条件为满足本工程施工要求，完成的主要临建设施有：9.2.1水泥库房。9.2.2场内主要施工道路。9.2.3施工主要供水水池、供电变电房。9.2.4混凝土搅拌站9.2.5生活营区。9.2.6钢筋加工厂。9.3临时施工道路布置临时施工道路的畅通是保证机械设备、施工材料供应的前提，是保证施工工期按时完成的重中之重。因此必须沿主干道K1+100-K6+280m右侧边坡修筑一条施工临时道路，临时道路设计标高309m,临时施工道路长5170m、宽8m,道路结构层从下往上分别为35cm厚碎石层、25cm厚石渣层，每隔100m修筑一处（长*宽=10m*8.5m）倒车位置;30 沿河县城主干道右侧景观工程土建部分边坡防护工程施工组织设计沿临时施工道路每隔200m修筑一条与滨江路主干道和边坡306m平台连接的施工便道，施工便道宽4m,长50米，以确保机械设备、材料能够顺利对306m平台下进行施工。9.4施工供水、供电平面布置及施工排水9.4.1施工供水施工用电从甲方指定电源点架空敷设至项目部配电房，再从项目部配电房分流至钢筋加工房、木工房、混凝土施工区域以及生活区、办公区照明等共分三个临时用电主回路用电区。施工用水从乌江河中采用水泵直接抽取，采用橡胶软管接入施工现场。生活用水科直接从项目部旁居民生活用水取水点接入，在施工现场修建蓄水池。9.4.2施工用电布置施工用电可从甲方指定的变压器位置采用架空输电线路架设到项目部配电房。9.4.2.1供电布置施工用电从甲方指定电源点架空敷设至项目部配电房，再从项目部配电房分流至钢筋加工房、木工房、混凝土施工区域以及生活区、办公区照明等共分三个临时用电主回路用电区。为应急需要，现场配备柴油发电机两台以作备用电源。9.4.3施工照明施工现场、生活区、仓库、停车场等地根据不同情况采用白炽灯、日光灯等220V照明灯具。综合加工厂场地采用200W、400W高压汞灯等照明灯具，照度达到110Lx以上。施工区等比较宽阔的场地采用自制灯塔集中照明，每个灯塔根据照明需要可设置3.5kW的镝灯等照明灯具。施工道路照明采取分段供电，以控制各段低压照明线路长度，降低供电电压降。照明线路沿临时道路布置，采用9m、梢径为φ150mm预制混凝土电杆，架空橡皮绝缘电缆。道路照明灯具使用高压汞灯，单灯容量250W。配置的照明度满足按招标文件和规范要求。9.4.4临时房屋建筑及公用设施30 沿河县城主干道右侧景观工程土建部分边坡防护工程施工组织设计项目部办公区用房、生活区用房、工人休息房均采用搭建临时活动板房，项目部办公区、生活区、生产区道路进行硬化，生活及生产用房布置详见施工总平面布置图。附件一：施工进度计划横道图附件二：施工现场平面布置图30
