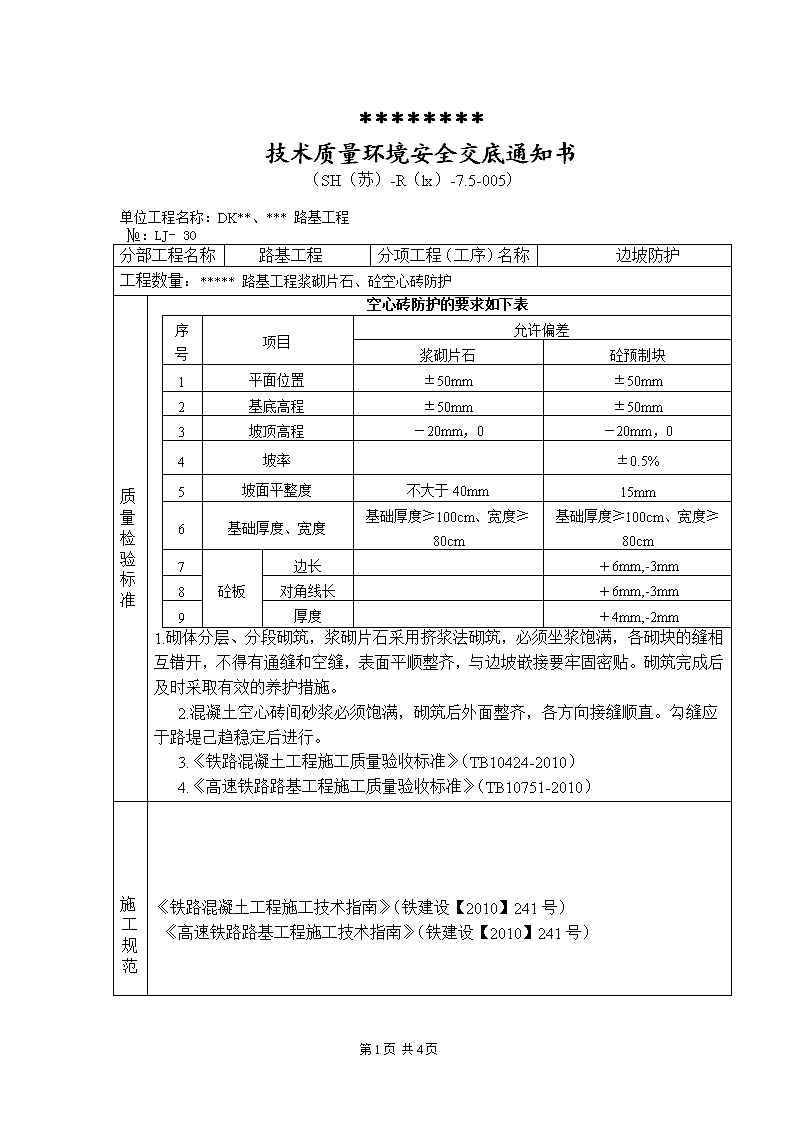

********技术质量环境安全交底通知书（SH（苏）-R（lx）-7.5-005）单位工程名称：DK**、***路基工程№：LJ-30分部工程名称路基工程分项工程（工序）名称边坡防护工程数量：*****路基工程浆砌片石、砼空心砖防护质量检验标准空心砖防护的要求如下表序号项目允许偏差浆砌片石砼预制块1平面位置±50mm±50mm2基底高程±50mm±50mm3坡顶高程－20mm，0－20mm，04坡率±0.5%5坡面平整度不大于40mm15mm6基础厚度、宽度基础厚度≥100cm、宽度≥80cm基础厚度≥100cm、宽度≥80cm7砼板边长＋6mm,-3mm8对角线长＋6mm,-3mm9厚度＋4mm,-2mm1.砌体分层、分段砌筑，浆砌片石采用挤浆法砌筑，必须坐浆饱满，各砌块的缝相互错开，不得有通缝和空缝，表面平顺整齐，与边坡嵌接要牢固密贴。砌筑完成后及时采取有效的养护措施。2.混凝土空心砖间砂浆必须饱满，砌筑后外面整齐，各方向接缝顺直。勾缝应于路堤己趋稳定后进行。3.《铁路混凝土工程施工质量验收标准》（TB10424-2010）4.《高速铁路路基工程施工质量验收标准》（TB10751-2010）施工规范《铁路混凝土工程施工技术指南》（铁建设【2010】241号）《高速铁路路基工程施工技术指南》（铁建设【2010】241号）第4页共4页 施工程序及操作要点混凝土空心砖护坡（路堤、路堑边坡高度<3m）序号里程侧别边坡防护措施1左侧路堑边坡2双侧路堑边坡3双侧路堤边坡4双侧路堤边坡5双侧路堤边坡6双侧路堑边坡7双侧路堤及路堑边坡8双侧路堤边坡9双侧路堤边坡施工程序及工艺流程防护与加固在稳定的基础或坡体上施工，设有支挡结构物及排除地下水设施地段，先作好支挡结构物、排水设施，再施作防护工程。防护的坡体表面进行检查处理，防护设施与坡面密贴结合。（1）浆砌片石护脚1、准备：浆砌片石护脚施工前，将坡面杂质、浮土、松动石块及表层风化破碎岩体等清除干净，清刷坡面浮土，填补坑凹，边坡砌筑要在坡面密实、平整、稳定后，方可铺砌。片石中部厚度不得小于15cm，用作镶面的片石要表面平整，边缘厚度不得小于15cm，砌筑前，将其表面泥土、水锈清洗干净。2、挖基：护脚施工采用人工配合机械刷坡、挖基，砌筑前，将基底平整夯实,检查合格后方可进行砌筑。3、砌筑：片石采用挤浆法施工，铺砌时自下而上进行，砌块不得大面平铺，石块彼此交错搭接，错缝为不小于8cm，不得有松动，严禁浮塞。砂浆在砌体内必须饱满、密实，不得有悬浆。4、路堤、路堑沿路线方向每隔15m设置一处排水槽，采用混凝土预制槽铺砌，预制槽长度每节40cm，路堤上排水槽埋入边坡10cm，路堑上排水槽埋入边坡15cm。5、勾缝养生：勾缝前，先将松动和变形处修整完好后，先用土工布覆盖并湿润，再用塑料布进行覆盖养生，常温下养护期不得少于7天。砂浆凝固后，墙面全部刷干净，使外貌整洁美观。第4页共4页 6、浆砌片石护脚工艺流程测量放样测量放样资料　开工申请报告工、料、机准备基坑开挖砌筑坡面沉降缝设置勾缝砌体养护回填验收（2）混凝土空心砖防护1、施工准备施工前修整好坡面，清除浮土，填补坑凹，使坡面大致平整。混凝土空心砖采用C25混凝土在预制场预制，砼由拌和站集中搅拌，砼运输车运送，人工机械振捣，路基、路堑（≤3m）为长20cm、宽3cm、高8cm的六角块，路堤（≥3m）空心砖为长17.5cm、宽3cm、高8cm的六角块，路堑（≥3m）空心砖为长18cm、宽3cm、高8cm的六角块。2、铺砌边坡铺设混凝土空心砖前，加固范围周边设M10浆砌片石镶边。路堤、路堑脚墙采用高为1m、宽度为80cm的C15片石混凝土砌筑，护脚采用高为1m、深度为40cm的M10浆砌片石。砌筑空心砖前，先对边坡进行修整，夯拍，检查验收，混凝土空心砖应自下而上铺设，铺设时用橡皮锤击打使砖与坡面密贴，不得使用铁锤等硬物。环境注意事项1.施工时防止风力、不良地质和其他因素对路基造成危害，改善环境，保护生态平衡。2.防护工程用的砂浆，应用机械拌制，不得直接在砌体上或路基面上以人工拌制。避免降低工程质量，影响路基护坡外观。第4页共4页 安全注意事项1.严格遵守施工现场临时用电安全技术规范，坚持做到“一机一闸一漏一箱”、“三相五线制”、“三级配电两级保护”的安全要求，防止用电安全事故的发生。所有参建职工均进行岗前安全教育，要认真学习，做到人人熟知，并始终贯穿在施工全过程中。2.严禁酒后上岗，严禁疲劳上岗。配齐配足劳动安全防护用品，正确施工安全防护用品，确保安全防护。3.开挖清理基脚弃土时，片石、砂子等材料堆放位置与高度不能影响路基边坡及基坑的稳定。4.砌筑护坡时自下而上进行，不得重叠作业。搬运石料时要清除道路上的障碍物，防止畔倒摔伤。5.加工石料时要戴防护镜，并控制石屑飞出的方向，避免伤人；砌筑时要轻拿轻放，防止挤手；工作面上待用石料应放稳，防止滑落砸脚。主要附件1、设计图纸4、其他2、工艺图3、作业指导书交底人技术负责人质量员现场施工负责人交底时间接受班组：接受人：第4页共4页
