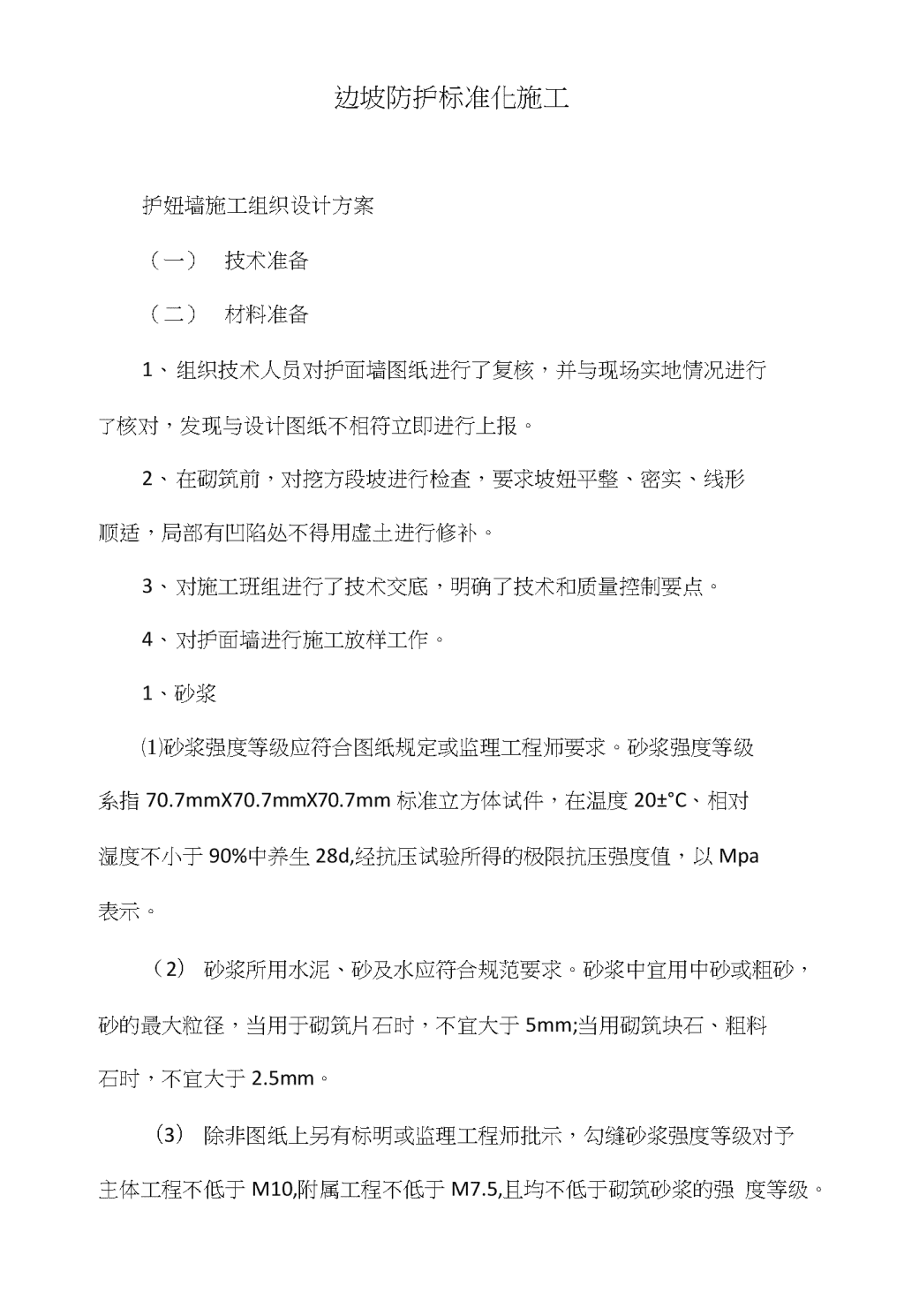

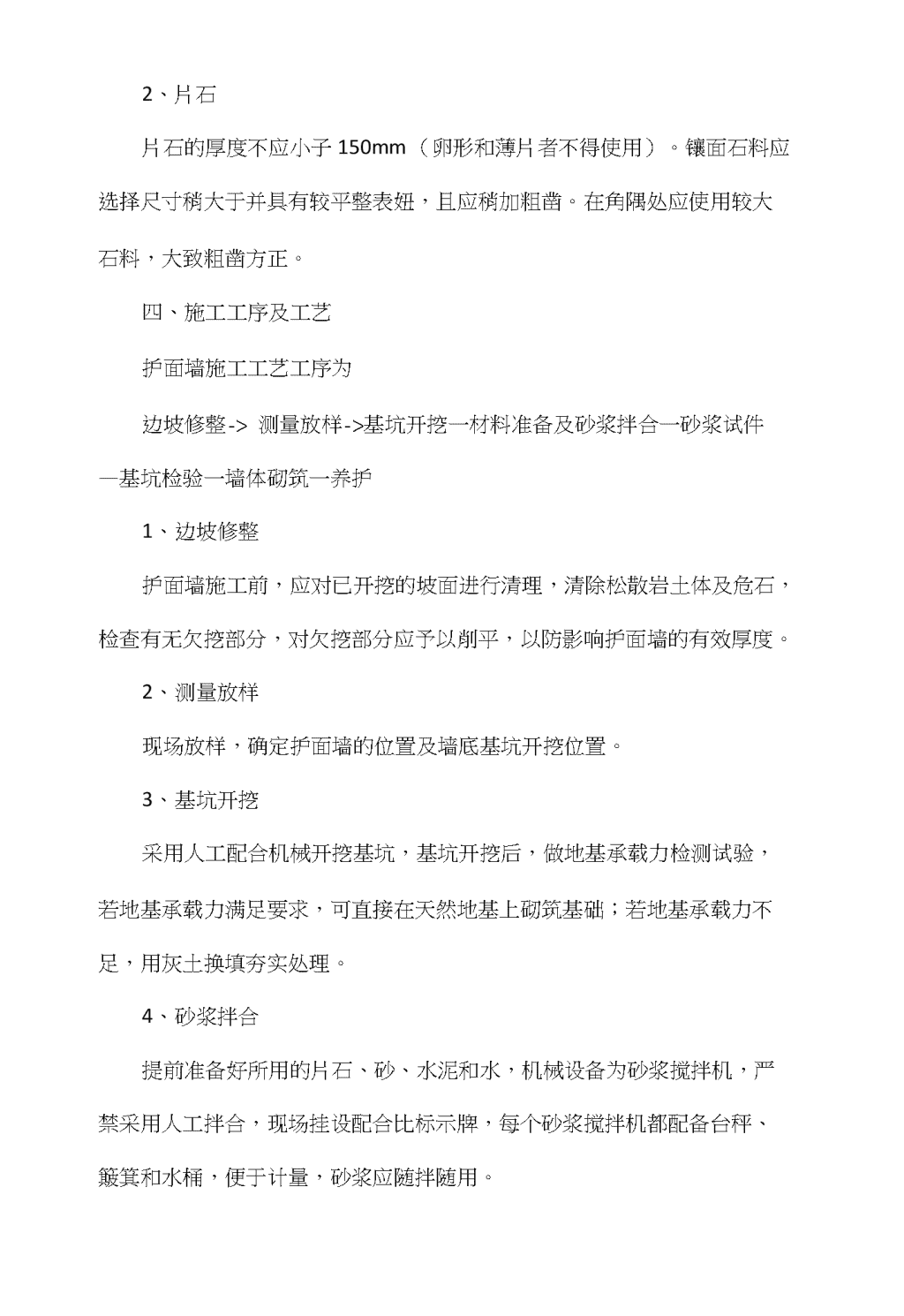

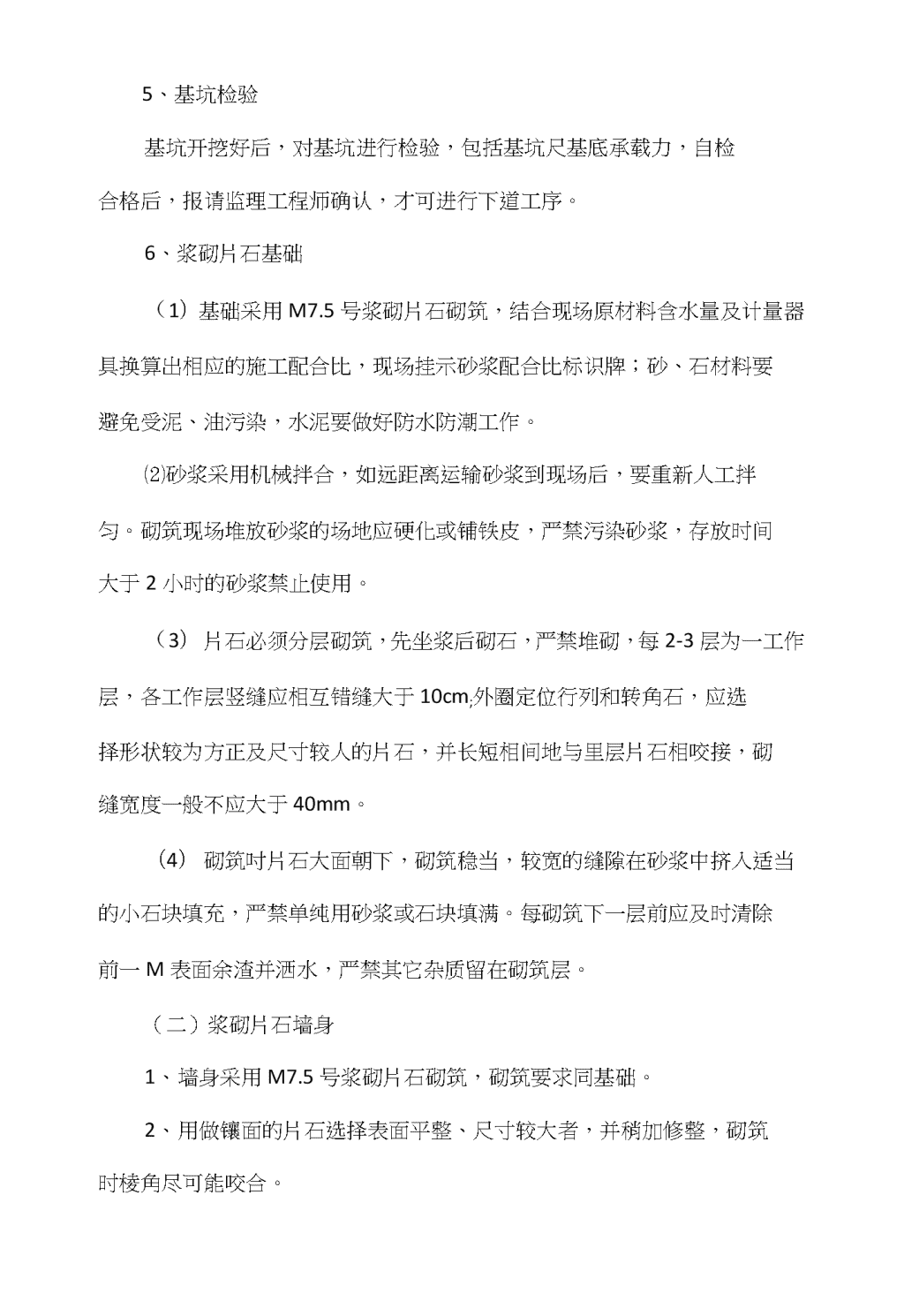

边坡防护标准化施工护妞墙施工组织设计方案（一）技术准备（二）材料准备1、组织技术人员对护面墙图纸进行了复核，并与现场实地情况进行了核对，发现与设计图纸不相符立即进行上报。2、在砌筑前，对挖方段坡进行检査，要求坡妞平整、密实、线形顺适，局部有凹陷处不得用虚土进行修补。3、对施工班组进行了技术交底，明确了技术和质量控制要点。4、对护面墙进行施工放样工作。1、砂浆⑴砂浆强度等级应符合图纸规定或监理工程师要求。砂浆强度等级系指70.7mmX70.7mmX70.7mm标准立方体试件，在温度20±°C、相对湿度不小于90%中养生28d,经抗压试验所得的极限抗压强度值，以Mpa表示。（2）砂浆所用水泥、砂及水应符合规范要求。砂浆中宜用中砂或粗砂，砂的最大粒径，当用于砌筑片石时，不宜大于5mm;当用砌筑块石、粗料石时，不宜大于2.5mm。（3）除非图纸上另有标明或监理工程师批示，勾缝砂浆强度等级对予主体工程不低于M10,附属工程不低于M7.5,且均不低于砌筑砂浆的强度等级。 2、片石片石的厚度不应小子150mm（卵形和薄片者不得使用）。镶面石料应选择尺寸稍大于并具有较平整表妞，且应稍加粗凿。在角隅处应使用较大石料，大致粗凿方正。四、施工工序及工艺护面墙施工工艺工序为边坡修整->测量放样->基坑开挖一材料准备及砂浆拌合一砂浆试件—基坑检验一墙体砌筑一养护1、边坡修整护面墙施工前，应对已开挖的坡面进行清理，清除松散岩土体及危石，检查有无欠挖部分，对欠挖部分应予以削平，以防影响护面墙的有效厚度。2、测量放样现场放样，确定护面墙的位置及墙底基坑开挖位置。3、基坑开挖采用人工配合机械开挖基坑，基坑开挖后，做地基承载力检测试验，若地基承载力满足要求，可直接在天然地基上砌筑基础；若地基承载力不足，用灰土换填夯实处理。4、砂浆拌合提前准备好所用的片石、砂、水泥和水，机械设备为砂浆搅拌机，严禁采用人工拌合，现场挂设配合比标示牌，每个砂浆搅拌机都配备台秤、簸箕和水桶，便于计量，砂浆应随拌随用。 5、基坑检验基坑开挖好后，对基坑进行检验，包括基坑尺基底承载力，自检合格后，报请监理工程师确认，才可进行下道工序。6、浆砌片石基础（1）基础采用M7.5号浆砌片石砌筑，结合现场原材料含水量及计量器具换算出相应的施工配合比，现场挂示砂浆配合比标识牌；砂、石材料要避免受泥、油污染，水泥要做好防水防潮工作。⑵砂浆采用机械拌合，如远距离运输砂浆到现场后，要重新人工拌匀。砌筑现场堆放砂浆的场地应硬化或铺铁皮，严禁污染砂浆，存放时间大于2小时的砂浆禁止使用。（3）片石必须分层砌筑，先坐浆后砌石，严禁堆砌，每2-3层为一工作层，各工作层竖缝应相互错缝大于10cm;外圈定位行列和转角石，应选择形状较为方正及尺寸较人的片石，并长短相间地与里层片石相咬接，砌缝宽度一般不应大于40mm。（4）砌筑吋片石大面朝下，砌筑稳当，较宽的缝隙在砂浆中挤入适当的小石块填充，严禁单纯用砂浆或石块填满。每砌筑下一层前应及时清除前一M表面余渣并洒水，严禁其它杂质留在砌筑层。（二）浆砌片石墙身1、墙身采用M7.5号浆砌片石砌筑，砌筑要求同基础。2、用做镶面的片石选择表面平整、尺寸较大者，并稍加修整，砌筑时棱角尽可能咬合。 3、墙身错缝砌筑，不得做成水平和垂直的通缝，待砂浆强度达到70%以上时，方可回填墙背填料。4、墙身砌筑现场必须竖有坡度线，横有水平线。坡度线稳固准确，水平线层层见平，保证几何尺寸准确。5、砌体封顶层严禁砂浆抹IM,要求挑选好的两诎片石压顶，既要保证正面平整又要保证顶层线型顺畅，大面平整。压顶适当嵌入墙背，防止渗水。6、砌体采用M10砂浆勾凹缝,石砌体勾缝应嵌入砌缝内约20mm深。缝槽深度不足时，应凿够深度后再勾缝，宽度不大于2cm。并勾缝前洒水湿润，经现场报验合格后，方可开始。7、砌体在浆砌和勾缝中要及时养护，洒水养生时间为7-14d。（三）排水设施1、护面墙施工时作好墙身排水系统，保持基坑干燥；2、泄水孔间距为2-3m，最下一排泄水口设置离地面高度不得小于30cm,上下交错布置，横坡采用4%。五、施工注意事项：1、片石强度不小于35MP,使用前浇水湿润，表面如有泥土、水锈，清洗干净。2、砌体分段分层进行砌筑，但两相邻工作段的砌筑差不超过1.2m;分段位置设在沉降缝处，各段砌缝一致。3、砌块在使用前必须浇水湿润，表面如有泥土、水锈，应清洗干净。 4、各砌层应先砌外圈定位行列，然后砌筑里层，外圈定位行列和转角石，应选择形状较为方正及尺寸较大的片石，并长短相间地与里层砌块咬接。5、片石应分层砌筑，宜以2〜3层砌块组成一工作层，每一工作层的水平缝应大致找平。各工作层竖缝应相互错开，不得贯通。6、砌筑上层块时，应避免振动下层砌块。砌筑工作中断后恢复砌筑时，己砌筑的砌层表面应加以清扫和湿润。7、较大的砌块应使用子下层，安砌时应选取形状及尺寸较为合适的砌块，尖锐突出部分应敲除。竖缝较宽时，应在砂浆中塞以小石块，不得在石块下面用高于砂浆砌缝的小石片支垫。8、各砌层的砌块应安放稳同，砌块间应砂浆饱满，粘结牢同，不得直接贴靠或脱空。砌筑时，底浆应铺满，竖缝砂浆应先在已砌石块侧面铺放一部分，然后于石块放好后填满捣实。9、砌筑时，沿墙身每10-15m设置伸缩缝（沉降缝）一道，用沥青麻絮填塞，深入墙体10-20cm,当坡面有地下水露出时应适当增加泄水口。10、护妞墙超挖部分需用片石回填。11、护面墙施工吋，各个工序应紧密衔接、连续施工，严禁大爆破,以免坡面长时间暴露造成边坡滑塌。12、护面墙、护面、边坡平台相互间应衔接顺适。13、砌体外露面应进行勾缝，并应在砌筑时靠外露面预留深约20mm的空缝备作勾缝之用。砌体隐蔽lif砌缝可随砌随刮平，不另勾缝。六、质量保证措施 1、成立质量管理机构，层层控制，确保质量。2、实行逐级技术交底制度，由工程技术部组织专门的技术交底会议，由总工、桥涵施工组及相关人员参加。3、严格按照设计图纸及监理程序进行每一道工序的施工。4、试验室耍按照技术规范的有关规定，认真做好各项标准试验，用试验数据指导施工生产，确保施工质量。5、质检人员要对质量严格把关，作好每一道工序的自检记录，跟踪监控整个施工过程。6、施工过程中要虚心接受指挥部和监理人员的指令和监督，对施工中存在的问题及时进行处理，把质量隐患消灭在萌芽状态。七、安全措施1、建立健全安全保证体系，保证施工顺利进行。项目经理任组长，工地设专职安全员，负责挡墙施工的安全管理工作；各生产组设兼职安全员，协助班组长做好本班组的各项安全管理工作。2、对员工进行安全生产教育和安全技术交底，制定预防措施，保证员工的健康安全，设立每周一次的安全活动円，在班前班后会上检査安全生产的活动，并对职工进行经常性的安全教育和安全宣传活动。3、建立健全各项安全生产规章制度，树立“全员管理，安全第一”的基本思想，明确安全生产责任，做到职责分明，各负其责。4、所有进场人员，必须按照规定佩带防护用品。5、加强电力、机械设备的管理，并设置明显警示标志。 6、基坑开挖后，四周用铁丝网或彩条旗围护，并插入相应的安全警示标志牌；同时在两侧20m以外竖立标志牌，提示车辆慢行或绕道行驶。7、搬石块应稳拿稳放，待石块摆放平稳后方可松手。8、砌筑石块高度超过1.2米时，应支搭脚手架。向脚手架上运石块时，严禁投抛。脚手架上只能放一层片石，且不得集中堆放。9、高处进行砌筑作业时，作业下方区域不得有人。10、每天检査边坡的稳定情况，特别是下雨时，边坡的稳定情况。
