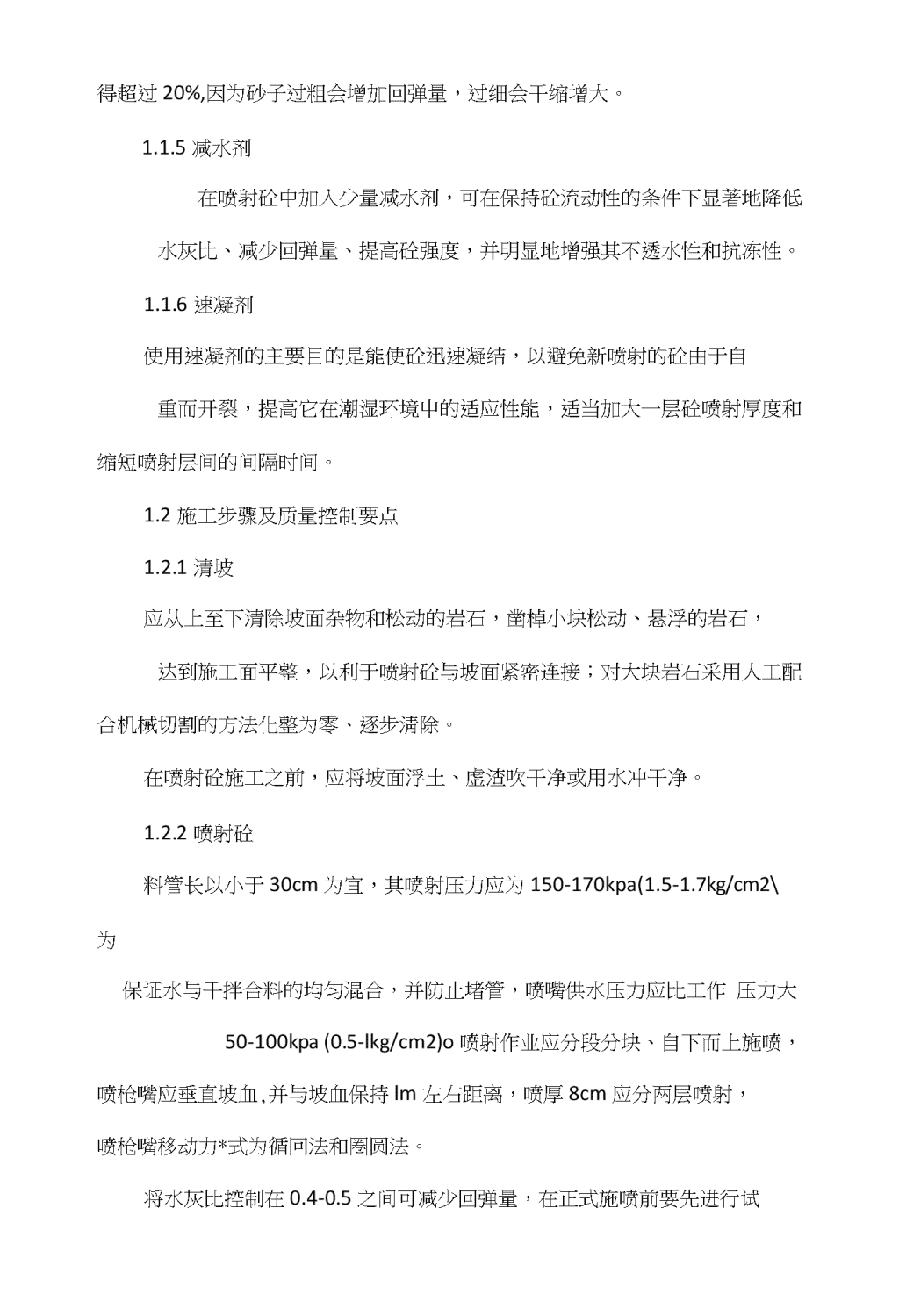

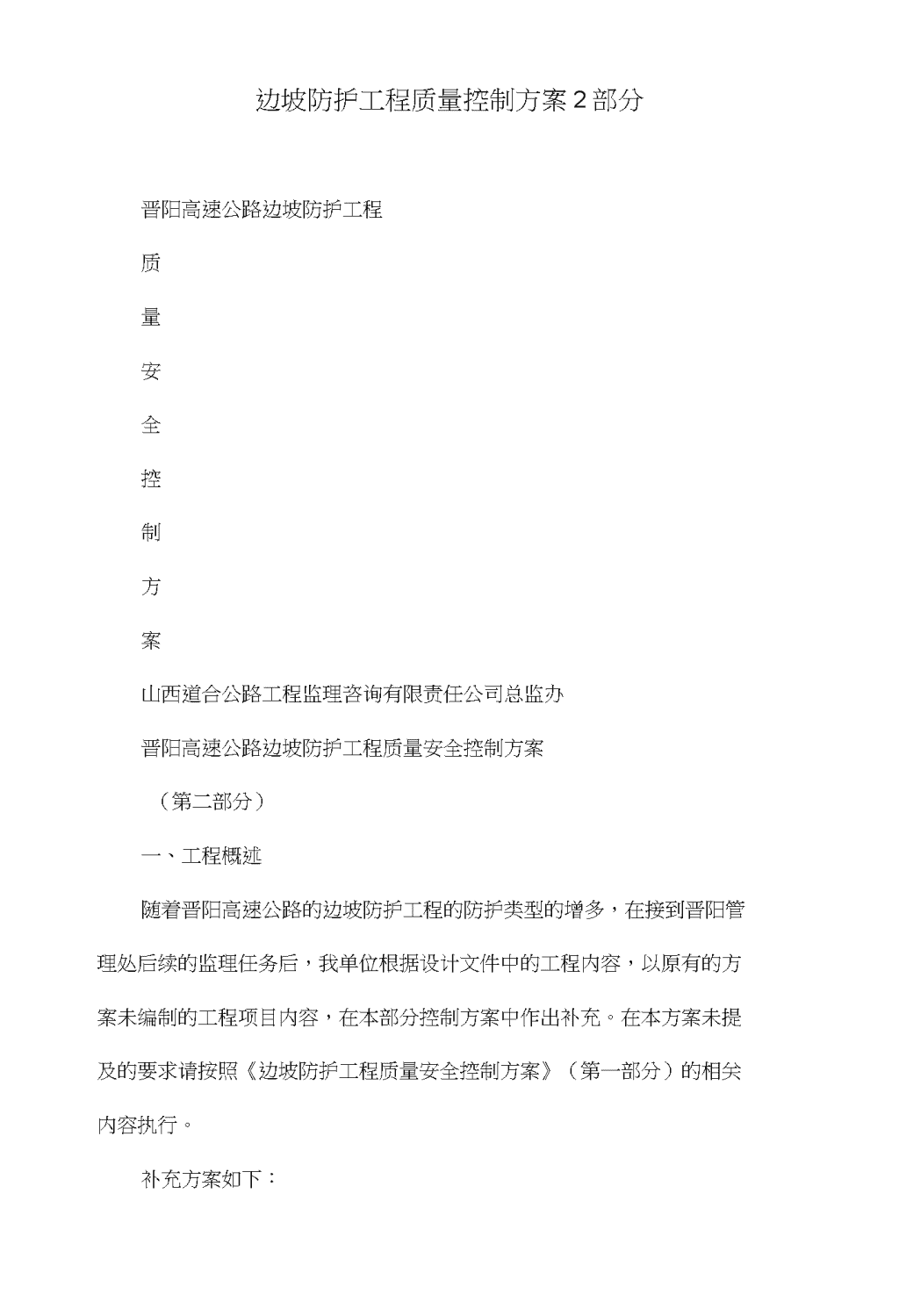

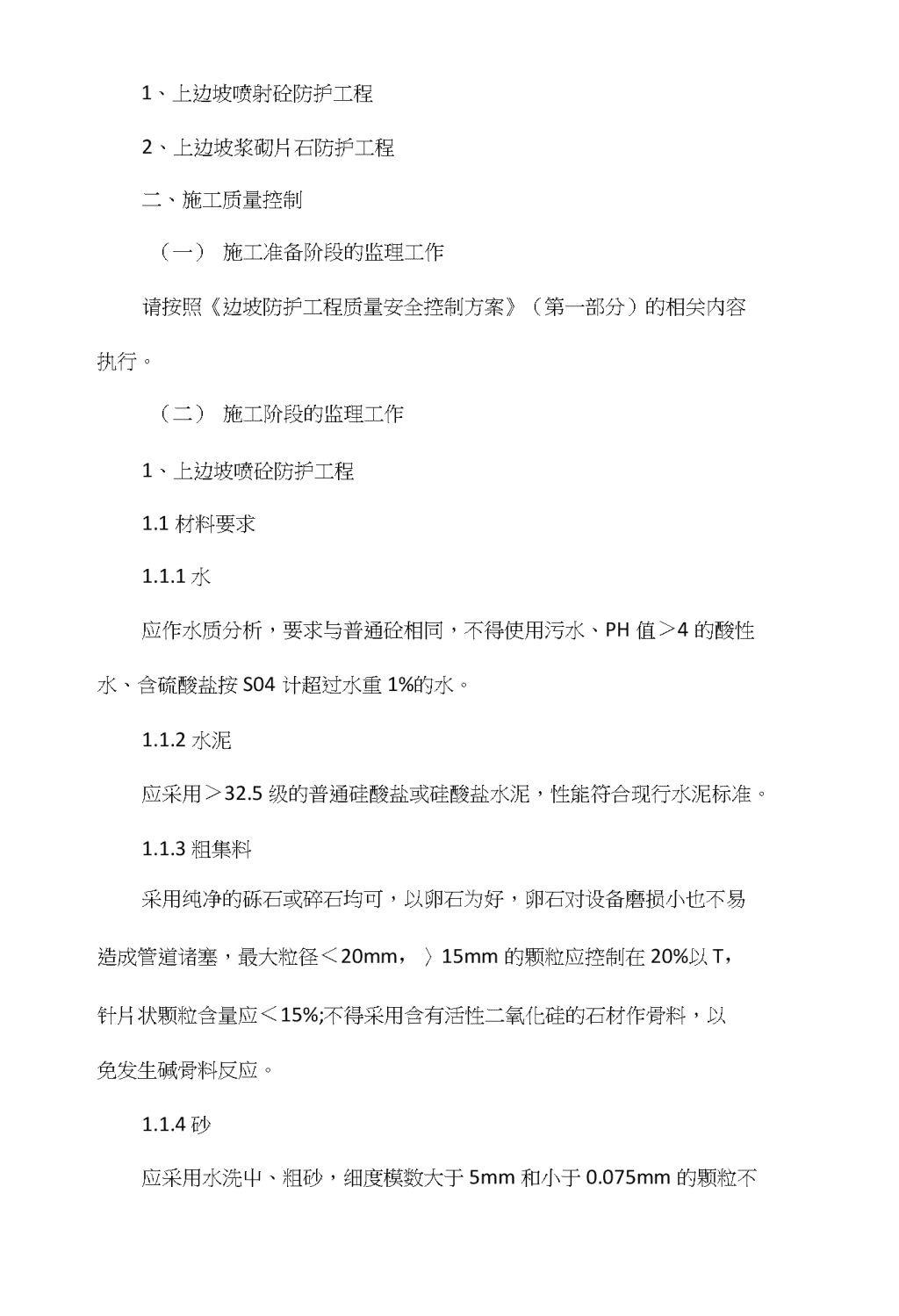

边坡防护工程质量控制方案2部分晋阳高速公路边坡防护工程质量安全控制方案山西道合公路工程监理咨询有限责任公司总监办晋阳高速公路边坡防护工程质量安全控制方案（第二部分）一、工程概述随着晋阳高速公路的边坡防护工程的防护类型的增多，在接到晋阳管理处后续的监理任务后，我单位根据设计文件中的工程内容，以原有的方案未编制的工程项目内容，在本部分控制方案中作出补充。在本方案未提及的要求请按照《边坡防护工程质量安全控制方案》（第一部分）的相关内容执行。补充方案如下： 1、上边坡喷射砼防护工程2、上边坡浆砌片石防护工程二、施工质量控制（一）施工准备阶段的监理工作请按照《边坡防护工程质量安全控制方案》（第一部分）的相关内容执行。（二）施工阶段的监理工作1、上边坡喷砼防护工程1.1材料要求1.1.1水应作水质分析，要求与普通砼相同，不得使用污水、PH值＞4的酸性水、含硫酸盐按S04计超过水重1%的水。1.1.2水泥应采用＞32.5级的普通硅酸盐或硅酸盐水泥，性能符合现行水泥标准。1.1.3粗集料采用纯净的砾石或碎石均可，以卵石为好，卵石对设备磨损小也不易造成管道诸塞，最大粒径＜20mm，〉15mm的颗粒应控制在20%以T，针片状颗粒含量应＜15%;不得采用含有活性二氧化硅的石材作骨料，以免发生碱骨料反应。1.1.4砂应采用水洗屮、粗砂，细度模数大于5mm和小于0.075mm的颗粒不 得超过20%,因为砂子过粗会增加回弹量，过细会干缩增大。1.1.5减水剂在喷射砼中加入少量减水剂，可在保持砼流动性的条件下显著地降低水灰比、减少回弹量、提高砼强度，并明显地增强其不透水性和抗冻性。1.1.6速凝剂使用速凝剂的主要目的是能使砼迅速凝结，以避免新喷射的砼由于自重而开裂，提高它在潮湿环境屮的适应性能，适当加大一层砼喷射厚度和缩短喷射层间的间隔时间。1.2施工步骤及质量控制要点1.2.1清坡应从上至下清除坡面杂物和松动的岩石，凿棹小块松动、悬浮的岩石，达到施工面平整，以利于喷射砼与坡面紧密连接；对大块岩石采用人工配合机械切割的方法化整为零、逐步淸除。在喷射砼施工之前，应将坡面浮土、虚渣吹干净或用水冲干净。1.2.2喷射砼料管长以小于30cm为宜，其喷射压力应为150-170kpa(1.5-1.7kg/cm2为保证水与干拌合料的均匀混合，并防止堵管，喷嘴供水压力应比工作压力大50-100kpa(0.5-lkg/cm2)o喷射作业应分段分块、自下而上施喷，喷枪嘴应垂直坡血,并与坡血保持lm左右距离，喷厚8cm应分两层喷射，喷枪嘴移动力*式为循回法和圈圆法。将水灰比控制在0.4-0.5之间可减少回弹量，在正式施喷前要先进行试 喷，以测定砼喷射距离和速度及修正水灰比、最佳稠度后，再加大面积加以施喷。砼宜随拌随用，掺有速凝剂的砼存放时间应＜20min;严格控制轮拌合质量，拌合时间不少于2min为宜。1.2.3回弹料的回收和利用喷射砼的重要特点之一是会产生大量回弹料（以粗料为主），一般回弹率（回弹物料与混合料的百分比）为10%-15%。在喷射砼作业下方铺设薄铁皮或塱料布，及时收集回弹物料，将为凝结、未污染的物料，按一定比例迅速摻入混合料中继续使用（一般大于30min后不宜再使用），可节约材料。1.2.4分层喷射对于新的喷射砼，其抗拉强度和粘接强度都很低，一旦喷射砼的自重大于其与受喷面的粘接强度时，即出现下垂即脱落，因此需要分层喷射，前后层的间隔时间为2-4h,—次喷射厚度以喷射砼不滑移、不坠落为度。1.2.5施工缝的留置要使喷射砼使用成功，合理地设置施工缝是重要的，宜在一定宽度范围内喷筑成斜面，在倾斜的喷射面上，清除浮沫和回弹物后，用压力水冲洗湿润，即可接受后续的喷射砼。1.2.6喷层厚度的检查要求施工单位的检查记录应定期报送监理人员。经检查，喷射砼厚度未达到设计厚度的应按监理要求进行补喷，所有喷射砼都必须经监理检査合格后才能进行验收；经检查砼有鼓皮、剥落、强度偏低或有其他缺陷的部位，应及时予以清理和修补 1.2.7喷射砼的养护喷射砼的水泥用量人（一般在380-400kg/m3），而且掺入速凝剂后能显著加快砼的凝结，提高早期强度，在一定程度上抑制了水泥的水化作用，喷射砼终凝后，应及时洒水养护、覆盖。试验表明，养护差的喷射砼，在7d后即会产生较大的收缩变形，出现不规则裂纹。因此，应保持较长时间的洒水养护及覆盖，使砼表面保持湿润，一般应在10-14d时间，以保证砼强度正常增长，减少和防止收缩开裂，提高砼质量。2、上边坡浆砌片石防护工程2.1材料要求2.1.1水应使用饮用水，要求与普通砼相同，不得使用污水、PH值＞4的酸性水、含硫酸盐按S04计超过水重1%的水。2.1.2水泥应优先选用普通硅酸盐或硅酸盐水泥，性能符合现行水泥标准。2.1.3片石浆砌片石结构用石应选质地坚实、无风化剥落和裂纹的石块，抗压强度不小于30mpa，厚度成在20-25cm之间，不得使用卵石及薄片石。2.1.4砂应优先选用水洗中、粗砂，细度模数大于5mm和小于0.075mm的颗 粒不应超过20%。2.2施工质量控制要点砌筑前应清除石块表面的泥垢、水锈等杂质，必耍时用水清洗。按石块规格对各砌筑部位进行分配，每个砌筑部位所用石块要求大小搭配，不可先用大块后用小块。砌筑时应挂双面线，第一层按墙边线砌筑，以上各层按准线砌筑。砌筑采用分层卧砌，各层石块间利用自然形状，经敲打修整使能与先砌石块基本吻合，搭砌紧密，上下错缝，内外搭砌。墙厚度为80cm以下时，还需设置拉结石，拉结石应均匀分布，相互错开，不得采用外面侧立石块，屮间填心的砌法，屮间更不得有铲门石、斧刃石、过桥石等错误砌法。每3〜4层砌石为一个分层高度，应找平一次，外露的灰缝宽度不得大于40mm，上下层片石的竖向灰缝应相互错开80mm以上，每两条沉降缝之间的砌体必须同时砌筑，当不能同时砌筑必须留槎时，应留台阶槎（斜搓），不得留直槎，砂浆应饱满，不得有干接现象。石块内较大空隙应先填砂浆后塞碎石块。勾缝线条应顺石缝进行，且均匀一致，深浅及厚度相同，压实抹光，搭接平整，不得有丢缝、开裂或粘结不牢的现象。三、施工安全控制请按照《边坡防护工程质量安全控制方案》（第一部分）执行。山西道合公路工程监理咨询 有限责任公司总监办2012年10月8日
