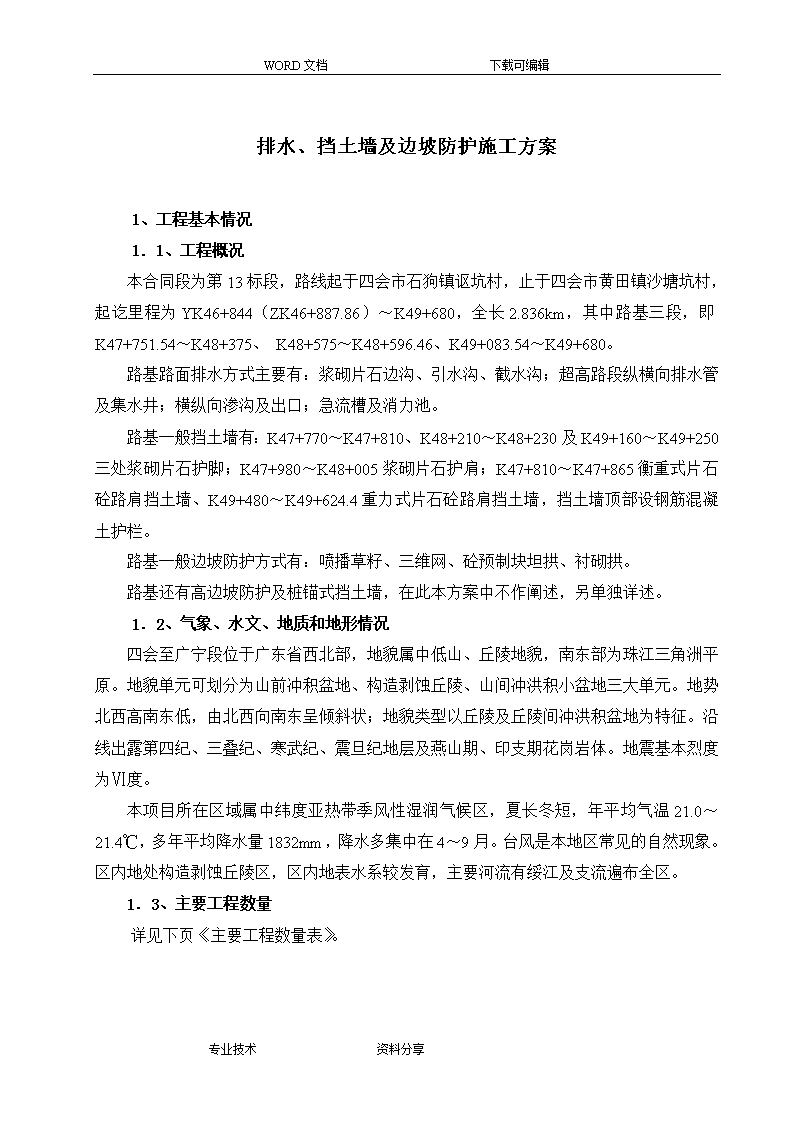

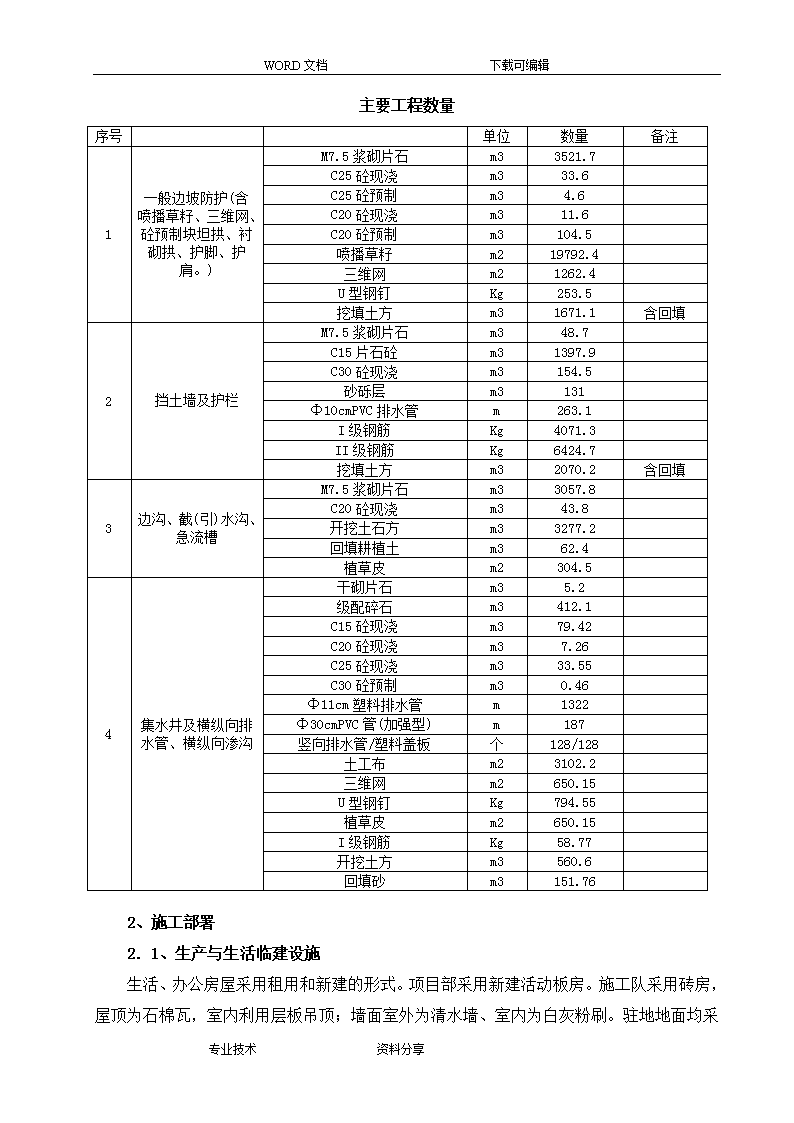

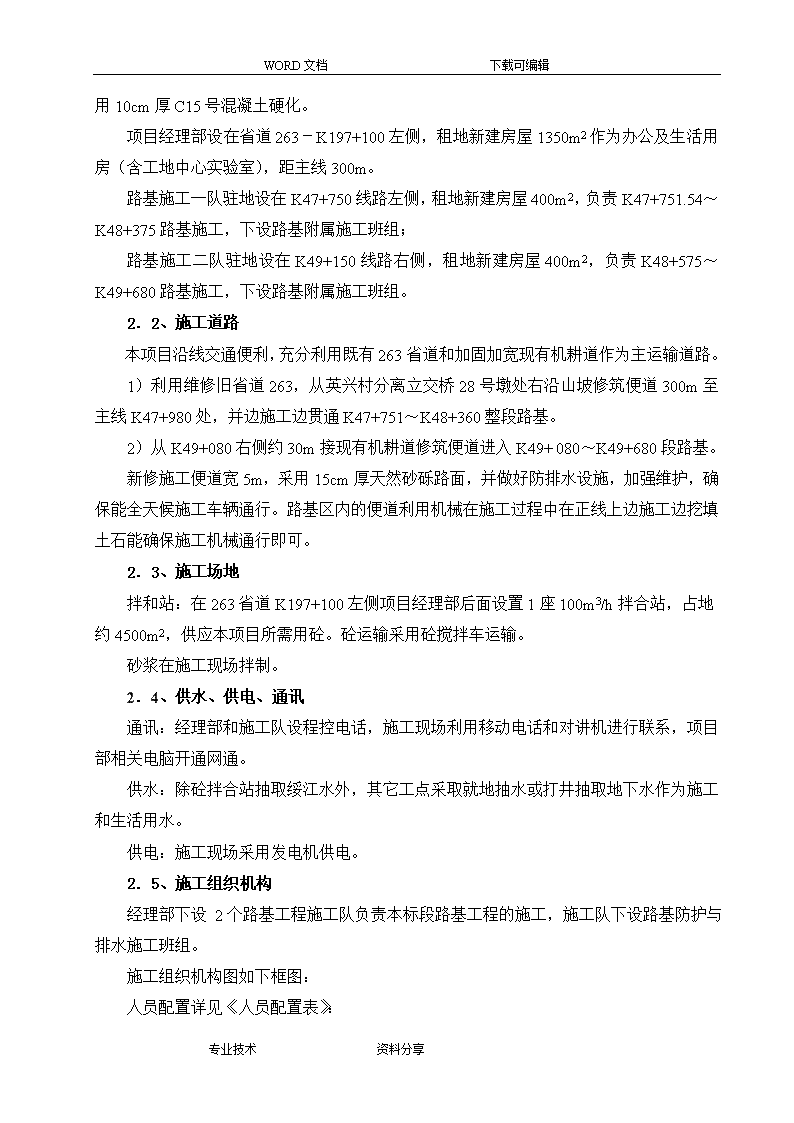

WORD文档下载可编辑排水、挡土墙及边坡防护施工方案1、工程基本情况1．1、工程概况本合同段为第13标段，路线起于四会市石狗镇讴坑村，止于四会市黄田镇沙塘坑村，起讫里程为YK46+844（ZK46+887.86）～K49+680，全长2.836km，其中路基三段，即K47+751.54～K48+375、K48+575～K48+596.46、K49+083.54～K49+680。路基路面排水方式主要有：浆砌片石边沟、引水沟、截水沟；超高路段纵横向排水管及集水井；横纵向渗沟及出口；急流槽及消力池。路基一般挡土墙有：K47+770～K47+810、K48+210～K48+230及K49+160～K49+250三处浆砌片石护脚；K47+980～K48+005浆砌片石护肩；K47+810～K47+865衡重式片石砼路肩挡土墙、K49+480～K49+624.4重力式片石砼路肩挡土墙，挡土墙顶部设钢筋混凝土护栏。路基一般边坡防护方式有：喷播草籽、三维网、砼预制块坦拱、衬砌拱。路基还有高边坡防护及桩锚式挡土墙，在此本方案中不作阐述，另单独详述。1．2、气象、水文、地质和地形情况四会至广宁段位于广东省西北部，地貌属中低山、丘陵地貌，南东部为珠江三角洲平原。地貌单元可划分为山前冲积盆地、构造剥蚀丘陵、山间冲洪积小盆地三大单元。地势北西高南东低，由北西向南东呈倾斜状；地貌类型以丘陵及丘陵间冲洪积盆地为特征。沿线出露第四纪、三叠纪、寒武纪、震旦纪地层及燕山期、印支期花岗岩体。地震基本烈度为Ⅵ度。本项目所在区域属中纬度亚热带季风性湿润气候区，夏长冬短，年平均气温21.0～21.4℃，多年平均降水量1832mm，降水多集中在4～9月。台风是本地区常见的自然现象。区内地处构造剥蚀丘陵区，区内地表水系较发育，主要河流有绥江及支流遍布全区。1．3、主要工程数量详见下页《主要工程数量表》。专业技术资料分享 WORD文档下载可编辑主要工程数量序号单位数量备注1一般边坡防护(含喷播草籽、三维网、砼预制块坦拱、衬砌拱、护脚、护肩。)M7.5浆砌片石m33521.7C25砼现浇m333.6C25砼预制m34.6C20砼现浇m311.6C20砼预制m3104.5喷播草籽m219792.4三维网m21262.4U型钢钉Kg253.5挖填土方m31671.1含回填2挡土墙及护栏M7.5浆砌片石m348.7C15片石砼m31397.9C30砼现浇m3154.5砂砾层m3131Φ10cmPVC排水管m263.1I级钢筋Kg4071.3II级钢筋Kg6424.7挖填土方m32070.2含回填3边沟、截(引)水沟、急流槽M7.5浆砌片石m33057.8C20砼现浇m343.8开挖土石方m33277.2回填耕植土m362.4植草皮m2304.54集水井及横纵向排水管、横纵向渗沟干砌片石m35.2级配碎石m3412.1C15砼现浇m379.42C20砼现浇m37.26C25砼现浇m333.55C30砼预制m30.46Φ11cm塑料排水管m1322Φ30cmPVC管(加强型)m187竖向排水管/塑料盖板个128/128土工布m23102.2三维网m2650.15U型钢钉Kg794.55植草皮m2650.15I级钢筋Kg58.77开挖土方m3560.6回填砂m3151.762、施工部署2．1、生产与生活临建设施专业技术资料分享 WORD文档下载可编辑生活、办公房屋采用租用和新建的形式。项目部采用新建活动板房。施工队采用砖房，屋顶为石棉瓦，室内利用层板吊顶；墙面室外为清水墙、室内为白灰粉刷。驻地地面均采用10cm厚C15号混凝土硬化。项目经理部设在省道263－K197+100左侧，租地新建房屋1350m2作为办公及生活用房（含工地中心实验室），距主线300m。路基施工一队驻地设在K47+750线路左侧，租地新建房屋400m2，负责K47+751.54～K48+375路基施工，下设路基附属施工班组；路基施工二队驻地设在K49+150线路右侧，租地新建房屋400m2，负责K48+575～K49+680路基施工，下设路基附属施工班组。2．2、施工道路本项目沿线交通便利，充分利用既有263省道和加固加宽现有机耕道作为主运输道路。1）利用维修旧省道263，从英兴村分离立交桥28号墩处右沿山坡修筑便道300m至主线K47+980处，并边施工边贯通K47+751～K48+360整段路基。2）从K49+080右侧约30m接现有机耕道修筑便道进入K49+080～K49+680段路基。新修施工便道宽5m，采用15cm厚天然砂砾路面，并做好防排水设施，加强维护，确保能全天候施工车辆通行。路基区内的便道利用机械在施工过程中在正线上边施工边挖填土石能确保施工机械通行即可。2．3、施工场地拌和站：在263省道K197+100左侧项目经理部后面设置1座100m3/h拌合站，占地约4500m2，供应本项目所需用砼。砼运输采用砼搅拌车运输。砂浆在施工现场拌制。2．4、供水、供电、通讯通讯：经理部和施工队设程控电话，施工现场利用移动电话和对讲机进行联系，项目部相关电脑开通网通。供水：除砼拌合站抽取绥江水外，其它工点采取就地抽水或打井抽取地下水作为施工和生活用水。供电：施工现场采用发电机供电。2．5、施工组织机构经理部下设2个路基工程施工队负责本标段路基工程的施工，施工队下设路基防护与排水施工班组。施工组织机构图如下框图：人员配置详见《人员配置表》：专业技术资料分享 WORD文档下载可编辑中铁五局三公司二广高速公路13标段项目经理部项目经理：白强项目副经理吴志新总工程师刘盛辉路基施工二队路基施工一队工程部刘国顺合约部　罗沛财务部　王清芬综合部张　磊资料室技术室测量室安全监察室质量检查室环保监察室安质环保部郑绪东试验室叶剑机材部李长进排水与防护班施工组织机构图专业技术资料分享 WORD文档下载可编辑人员配备表序号姓名职务备注1白强项目经理2吴志新项目副经理3刘国顺生产副经理4刘盛辉总工程师5杨玉副总工程师6唐平路基工程师7马叙年路基工程师8罗沛合约部长9赵士阳计量员10邓恒刚测量工程师11刘运林测量员12郭锐测量员13林志测量员14叶剑试验室主任15陈敬武试验工程师16郑绪东质检负责人17陈平安全负责人18李长进机材部部长19张　磊综合部部长20梁杰权资料员21谢善良路基队队长22木工10人根据施工进度适时进场。23石工12人24普工30人2．6、主要施工机械设备拟投入到本工程施工的主要施工机械、试验仪器配备详见“拟投入本合同工程的主要施工机械表”及“拟配备本合同工程主要的材料试验、测量、质检仪器设备表”。专业技术资料分享 WORD文档下载可编辑拟投入本合同工程的主要施工机械表机械名称规格型号额定功率（KW）或容量（m3）或吨位（t）数量状况预计进场时间载重自卸汽车ZM40313t4良好已进场混凝土搅拌运输车SY52186m34良好已进场混凝土搅拌站HZS100100m3/h1良好已进场全站仪拓普康3002N1良好已进场自动安平水准仪FS12良好已进场插入式振动器ZH301.1kw5良好2007.8.1发电机TFW-280-L-450、250kw2良好已进场草籽喷播机1良好2008.3.1砂浆搅拌机2良好2007.8.1电焊机2良好2007.8.15钢筋切割机1良好2007.8.15钢筋弯曲机1良好2007.8.15拟配备本合同工程主要的材料试验、测量、质检仪器设备表序号设备名称型号规格生产厂家量程或规格准确度数量备注1 万能材料试验机WE—1000型浙江省竞远机械设备有限公司0～1000KN0.5KN1　2.压力试验机YE-2000B浙江省竞远机械设备有限公司0～2000KN2.5KN1　3抗折抗压试验机KZ-100无锡市路达公路仪器有限公司0～100KN2.5KN1　4电子天平JY5002R常州科源电器厂500g0.01g1　5电子天平JJ-1000常熟双杰测试仪器厂1000g0.01g1　6电子天平T5000常熟双杰测试仪器厂5000g1g1　7电子天平ACS型中山市衡新电子有限公司15kg1g1　8磅称TGT-100上海浦东计量仪器厂100kg50g2　9台称10kg210标养室1间11水泥恒温恒湿标准养护箱HBY-40B无锡锡仪建筑仪器厂------------1　12水泥电动抗折试验机KZJ-5无锡市锡东建材厂20N5000N1　13水泥胶砂搅拌机JJ-5锡鼎建工仪器厂--------------1　14净浆搅拌机NJ-160A无锡建筑材料仪器厂--------------1　15胶砂试体成型振实台ZT-96锡鼎建工仪器厂--------------1　专业技术资料分享 WORD文档下载可编辑16雷氏夹1017标准稠度及凝结时间测定仪-------无锡建筑材料仪器厂--------------1　18负压筛析仪FYS150B上海东星建材试验设备有限公司-3～-6kpa------1　19沸煮箱FZ-31A无锡建筑材料仪器厂------------1　20砼贯入阻力仪-----无锡锡仪建筑仪器厂0~1200N5N1　21准养护室自动控制仪BYG-A广州市高科达仪器有仪公司22±20C0.10C1　22干燥箱101B沪南实验仪器厂10～3000C-------1　23砼搅拌机SJD60上虞市胜飞试验机厂---------------1　24游标卡尺0～300mm无锡锡工量具有限公司300mm0.02mm1　25工程检测尺-------江苏沐阳市政工程仪器厂20mm/80mm0.2mm/0.5mm1　26砼振实台1×1无锡建工仪器设备厂---------------1　27砂浆稠度仪SC145无锡建筑材料仪器厂0～145mm2mm1　28回弹仪ZC-A山东乐陵市回弹仪厂---------------1　29振筛机ZBSX-89浙江省上虞市道墟五四仪器厂---------------1　30脱模器LD141-Ⅲ上海英松工矿设备仪器厂---------------1　31标准石子筛ф30无锡市锡仪建材仪器厂2.5mm～90mm-----1　32标准砂筛ф30浙江锡仪试验机制造厂0.16mm～10mm-----1　33砂标准漏斗------浙江省上虞市道墟建筑机械厂--------------1　34压碎值测定仪-------天津建筑仪器厂--------------1　35坍落度筒-------浙江省上虞市道墟建筑机械厂--------------3　36砼抗压试模150×150×150河北北方建筑仪器厂--------------50　37砂浆抗压试模7.07×7.07×7.07河北北方建筑仪器厂--------------9　38广口瓶500L/1000L天津建筑仪器厂----------------4　39容量筒-------浙江省上虞市道墟建筑机械厂1L～30L　7　40卷尺5m永恒量量5M1mm2　41钢尺30CM剑鱼牌30CM0.5mm2　2．7、施工计划1）挡土墙、护脚、护肩：2007年8月1日开工，2007年10月15日完工；2）路基排水及一般边坡防护：除K49+360～K49+470与K49+580～K49+680段的边坡防护、纵横向排水管与渗沟待路基预压沉降稳定并卸载后方可施工外，其他的于专业技术资料分享 WORD文档下载可编辑2007年8月1日开工，2007年12月31日完工；3）K49+360～K49+470与K49+580～K49+680段的边坡防护与纵横向排水管与渗沟：2008年7月21日开工，2008年8月31日完工；4）边坡植草：2008年3月1日开工，2007年8月31日完工3、总体方案与施工准备3．1、总体方案1）截(引)水沟在边坡开挖前施工；填方边沟在路基填筑前根据实际情况、永久与临时排水相结合的原则及时施工；挖方边沟、急流槽、渗沟与排水管在路基基本成型时施工。2）路堤挡墙、护脚(肩)在路基填土前施工；边坡衬砌拱、坦拱在边坡开挖、填筑完成后采用人工配合机械修坡后采用人工砌筑。3）K49+360～K49+470与K49+580～K49+680软基路段的边坡防护、纵横向排水管与渗沟待路基预压沉降稳定并卸载后方可施工。4）植草绿化在护坡坡完成后统一喷播草籽。5）现浇混凝土均在项目部后方的拌合站集中拌制，搅拌车动到现场模筑，除挡土墙护栏采用钢模板外，其余均采用胶合木模板，混凝土均采用插入振捣器捣固；混凝土预制块集中在搅拌场空地预制，再动到施工点安装；浆砌用砂浆采用砂浆搅拌机现场拌制；片石采用人工修凿与砌筑。6）钢筋集中在加工棚内制作，再动到施工点现场安装。7）坡面防护施工前，应对边坡进行修整，清除边坡上的危石及不密实的土。坡面防护层应与坡面密贴，不得留有空隙。8）在多雨地区或地下水发育地段，应采取有效措施截排地表水和导排下水。3．2、施工准备1）导线、水平点复测，报送监理工程师核查，核对无误后进行现场施工放样测量。2）原材料调查与取样检测合格，并报送监理工程师。配制各种混凝土、砂浆配合比并向监理工程师报批。原材料进场。3）调查施工范围内的地质地貌、地方水系情况，确保施工过程和项目完工后排水通畅，不致造成地方水流失，同时不致冲刷路基。　　4、分项工程的施工工艺及方法4．1、排水工程4．1．1、排水沟施工专业技术资料分享 WORD文档下载可编辑排水沟包括路堤路堑边沟，截(引)水沟、急流槽。除有两段碟形土沟外，其余边沟和截(引)水沟均采用M7.5砂浆砌片石。急流槽设置于路堤横向排水管出口，路堤边坡段采用C20现浇混凝土，护坡道段消力池采用M7.5砂浆砌片石。土质边沟开挖后，直接铺设草皮。截(引)水沟在路基施工前先行施工，路堤边沟施工和临时排水设施相结合，以确保路基土石方顺利施工；路堑边沟在路堑开挖完成边坡成型后进行施工，急流槽在路堤边坡修整后及时施工。浆砌片石水沟沟帮与土体顺接紧密，遇坑洼处时采用监理工程师同意的材料回填夯实至沟顶标高，以确保地表水畅流入水沟。急流槽基底按每隔3.0m设一防滑平台，每隔5～10m设置一道沉降伸缩缝，缝内以沥青麻絮填充。急流槽底与消力池做成粗糙面以利消能，当与其他排水设施连接时应平滑顺畅。急流槽现浇混凝土采用木模浇筑，插入式振捣器捣固。4．1．2、盲沟施工渗沟包括纵向渗沟、横向渗沟、中央分隔带内的纵向盲沟及集水槽。盲沟在路基基本成型后反开挖施工。纵向渗沟、横向渗沟开挖后，先按设计浇筑混凝土基础，沿两侧沟壁铺设渗水土工布。在沟底放置有孔硬塑透水管（φ11cm）一直接至出口。出口设置在路堤上，采用干砌片石码砌。再在沟内填充级配碎石，最后将土工布覆盖顶部。中央分隔带内的纵向盲沟及集水槽开挖后，沿沟底、两侧沟壁铺设渗水土工膜。在沟底放置有孔硬塑透水管（φ8cm），在集水槽（每50m设一处）处设置MY8C三通管汇水至排水槽竖向管内，再在集水槽竖向管底部接一个MY8C三通管插入横向排水管（φ11cm硬塑透水管）内20cm，与横向排水管连接段（20cm）内用沥青麻筋封裹。再在沟内填充级配碎石，最后将土工布覆盖顶部。4．1．3、排水管（沟）施工排水管（沟）包括用于超高排水的纵向排水管（沟）、集水井及横向排水管（Φ30cm加强型PVC管）和用于排出中央分隔带内的纵向盲沟槽内的横向排水管（φ11cm硬塑透水管）。在路基基本成型后反开挖施工。连接中央分隔带内纵向盲沟槽内的横向排水管（φ11cm硬塑透水管）每50m设置一道，在挖方及低填段的横向排水管与边沟旁渗沟相接，填方地段横向排水管直接接至边坡，出口伸出15cm以防堵塞，排水管横坡与路面横坡一致。专业技术资料分享 WORD文档下载可编辑超高处的纵向排水管（Φ30cm加强型PVC管）设置在中央分隔带内的纵向盲沟之上，每4m设置一个三通接头，其中一个口接竖向管用于汇集路面水。在设有集水井处修筑钢筋混凝土集水井，纵向管的水汇入集水井内，之后回填中粗砂，顶部用土工布覆盖后再回填中央分隔带的绿化土。集水井内的水通过横向排水管（Φ30cm加强型PVC管）排出路基外，横向排水管（Φ30cm加强型PVC管）沟槽采用人工开挖，铺设管道，超高处的横向排水管（Φ30cm加强型PVC管）出口接急流槽，管道四周采用现浇混凝土回固。4．1．4、路基排水工程质量标准1）水沟纵坡平顺、线形应平顺、曲线圆滑。2）沟壁平整、稳定，无贴坡。沟底平顺，排水畅通，无冲刷和阻水现象。3）各类防渗、加固设施坚实稳固。4）浆砌片石表面平整，嵌缝均匀、饱满、密实，勾缝平顺无脱落、密实、美观，缝宽均衡协调；砌体咬扣紧密；抹面平整、压光、顺直，无裂缝、空鼓。5）干砌片石砌筑咬合紧密，无叠砌、贴砌和浮塞。土沟施工质量标准项次检查项目规定值或允许偏差检查方法和频率1沟底纵坡符合设计要求水准仪：每200m测8点2沟底高程（mm）+0，-30水准仪：每200m测8处3断面尺寸不小于设计值尺量：每200m测8处4边坡坡度不陡于设计值每50m测2处点5边梭顺直度（mm）50尺量：20m拉线，每200m测4处浆砌沟施工质量标准项次检查项目规定值或允许偏差检查方法和频率1砂浆强度符合设计要求同一配合比，每班2组2轴线偏位（mm）50经纬仪：每200m测8处3墙面直顺度（mm）或坡度30符合设计要求20m拉线坡度尺：每200m测4处4断面尺寸±30尺量：每200m测4处5铺砌厚度不小于设计值尺量：每200m测4处6基础垫层宽、厚度不小于设计值尺量：每200m测4处7沟底高程（mm）±15水准仪：每200m测8处专业技术资料分享 WORD文档下载可编辑渗沟及过滤土工材料施工质量标准项次检查项目规定值或允许偏差检查方法和频率1沟底高程（mm）±15水准仪：每20m测4处2断面尺寸不小于设计值尺量：每20m测2处3下承层平整度、拱度符合设计要求每200m测8处4搭接宽度（mm）+50，0抽查5%5搭接缝错开距离符合设计要求抽查5%4．2、一般边坡防护工程4．2．1、喷播植草施工1）平整坡面：人工细致整平坡面，清除所有的岩石、碎泥块、植物、垃圾等。对土质条件差、不利于草种生长的坡面采用客土，并用水湿润让坡面自然沉降至稳定。2）喷播草种：草种采用当地两种以上的成熟物种，将草种和灌木种籽（30%）等混合物料通过喷播机均匀喷射于坡面上。3）前期养护：在雨季施工时，为使草种免受雨水冲失，采用无纺布或稻草编织席覆盖坡面。前期养护45天以上：定期洒水、病虫害防治、视植物生长需要及时追肥。4）在草种发芽后，应及时对稀疏无草区进行补播。4．2．2、三维网植草施工1）准备工作：为保证三维植被与坡面的紧密结合，人工细致整平坡面，清除所有的岩石碎泥块、植物、垃圾和其他可能引起网在地面被顶起的阻碍物。对边坡顶、坡底修成圆弧形。路堑路段在坡顶和坡底处沿边坡走向开挖矩形沟槽，沟槽宽20cm，深30cm，用以固定三维网，在三维网埋于沟内后，回填夯实。2）铺网：三维网的裁剪长度比坡面长130cm，顺坡铺设。铺网时应让网尽量与坡面贴附紧实，防止悬空铺设时应使网保持平整，不产生褶皱，网之间要重叠搭接，搭接宽度不小于10cm，三维网幅宽150cm。三维网植草至坡顶外1m。三维网采用U型钉（φ6钢筋制作）固定，坡面钉间距为100cm（包括搭接处），在沟槽内钉距为75cm。U型钉钉设完后应对沟槽进行填土预压。3）覆土：三维网表面覆土采用肥沃表土。为保证覆土充满网包，且不压包，应分层多次填土，且洒水浸润，至网包层不外露为止。4）播种：选用当地已有成熟物种，并采用两种以上草种（含同种不同品种）进行混播。草种播撒方式采用液压喷播方式。在雨季施工时，为使草种免受雨水冲失，专业技术资料分享 WORD文档下载可编辑采用无纺布或稻草、秸秆编制席等覆盖坡面。5）前期养护：施工完成后，应对坡面进行不少于45d的前期养护：定期洒水养护、病虫害防治、视植物生长需要及时追肥等。在草种发芽后，应及时对稀疏无草区进行补播。4．2．3、浆砌片石衬砌拱、浆砌片石人字拱、砼预制坦拱植草施工1）平整坡面：按设计要求平整坡面，清除坡面危石、松土、填补坑凹等。2）骨架施工：骨架施工前，按设计要求在每条骨架的起迄点放控制桩，挂线放样，然后按设计尺寸开挖骨架沟槽。受限制的个别拱圈宽度需变化时，应采用多拱圈、慢变化的方式过渡，避免大小突变。衬砌拱、人字拱拱圈主体采用M7.5浆砌片石砌筑，拱圈拦水眉采用C25砼现浇。浆砌片石中采用石料应是抗压强度大于30Mpa的弱风化～未风化石块，短边长度应大于20cm。砂浆强度不低于7.5Mpa，衬砌拱各接缝处须严格密封，不得透水。沿路基纵向每隔四个拱圈设置一道伸缩缝，缝宽2cm，伸缩缝设于拱柱中，用沥青麻筋填塞。坦拱坡顶采用C20预制砼实心六角块，骨架采用C20预制砼泄水槽，骨架间设C20预制砼肋板。骨架施工时应自上而下设置、自下而上逐条砌筑，骨架应与边坡密贴。埋拱肋板自上而下设置。拱柱底部设浆砌片石基座。3）回填客土：骨架内植草处土体应以肥沃表土为宜，喷土采用机械喷土（干喷加湿水沉降），当采用人工培土时应注意夯实。培土顶面应低于骨架3～5cm。4）植草施工：骨架内植草应采用人工撒播的方式，撒播后应在坡体表面撒5～10mm厚细粒土。5）前期养护：施工完成后，应对坡面进行不少于45d的前期养护，主要为定期洒水养护、病虫害防治、视植物生长需要及时追肥等。在草种发芽后，应及时对稀疏无草区进行补播。4．2．4、浆砌片石护脚、护肩浆砌片石及砂浆要求同衬砌拱。护脚基底下土层较软时，按设计在基底换填20～30cm的砂。护脚坡脚有纵向排水边沟时，护脚基底应低于边沟基底，并要求边沟与护脚基础同时施工，确保护脚基础稳固。护肩基础应设在岩石或坚实的粗粒土上，同时满足襟边要求。护肩墙体浆片砌时应及时埋设泄水管。护肩顶部的现浇混凝土采用木模模筑，插入振捣棒捣固。4．2．5、边坡防护施工注意事项专业技术资料分享 WORD文档下载可编辑1）按设计和边坡高度设置护坡骨架拱圈和肋板层数。2）浆砌片石拱柱每2m高设置一处防滑平台。3）护坡骨架拱圈和肋板按设计设置伸缩缝，缝宽2cm，缝内用沥青麻筋填塞。4）边坡防护施工应与边坡急流槽、检查踏步及横向排水管铺设相互配合，将急流槽和检查踏步设置于坦拱拱间或衬砌拱拱柱处。各接缝必须严格密封，不得透水。泄水孔位置符合设计要求，并保证畅通。5）浆砌片石砂浆应及时养生。6）路堤边坡上的防护护坡，在路基沉降稳定后施工。7）三维网抗拉强度>3.2KN/m，单位重量>0.42kg/m2，且外观质量好。4．2．6、边坡防护施工质量标准1）喷播植草混合料的配合比（植生土、土壤稳定剂、保水剂、肥料、混合草籽、水等）应根据边坡坡度、地质情况和当地气候条件确定，混合草籽用量每1000ｍ2不小于25kg。气温低于12℃不进行喷播作业。2）草籽应撒布均匀，同时做好保护措施。草皮应与坡面和骨架密贴。3）应及时对草坡进行养护与施肥，养护水不得含油、酸、碱、盐等有碍草木生长的成分。草坡成活率达到90%以上。4）路堤边坡上的砌体应在路沉降稳定后方可施工。砌体施工前应将坡面平整。预制块经验收合格后方可使用。5）砌体应与坡面紧贴，不有空隙，并与相邻坡面平顺。石料应选用未风化的硬质石料，浆砌片石表面平整；砌筑应紧密、错缝，严禁通缝、叠砌、贴砌和浮塞，嵌缝均匀、饱满、密实，勾缝平顺无脱落、密实、美观，缝宽均衡协调。坡面植被的检测指标及评定检验指标工程质量评定方法不合格合格优良植被覆盖率＜80%80-90%＞90%每1000m2随机抽取10个1×1m的面积测试，取其均值病虫害发生率＞30%20-30%＜20%颜色（绿）＜70%70-85%＞85%水分要求降雨无法满足植被成活需求降雨基本满足植被生长紧靠降雨，且旱季生长良好现场观测根系状况根系不发育根系发育，互相缠绕，少量根系扎入岩层裂隙根系纵横交错，大量根系扎入岩层裂隙专业技术资料分享 WORD文档下载可编辑浆砌片石砌体施工质量标准项次检查项目规定值或允许偏差检查方法和频率1砂浆强度不小于设计强度同一配合比，每班2组试件2顶面高程（mm）±20水准仪：每20m抽查5点3底面高程（mm）-204坡度或垂直度（%）0.5吊垂线：每20m检查5点5断面尺寸±50尺量：每20m检查5点6墙面路基中线（mm）±50尺量：每20m检查5点7表面平整度（mm）302m直尺：每20m检查5处4．3、挡土墙工程本项目共有2段挡土墙：K47+810～K47+865右侧为衡重式挡土墙、K49+470～K49+620右侧为重力式挡土墙。挡土墙基础埋深不小于1m，基础和墙身均采用C15片石砼。每段长度为5～10m，两段间设置伸缩缝，伸缩缝宽2cm，以沥青麻絮填塞。墙顶设钢筋混凝土护栏。4．3．1、基坑开挖挡土墙基础采用人工配合机械施工。土质基坑采用挖掘机开挖到离设计标高差20～30cm后用人工清至设计标高，开挖尺寸在设计图纸尺寸的基础上每加宽30～50cm，边坡按1:0.5～1:1控制，对有水基础则安排足够的抽水机在基坑尺寸外开挖一积水坑，随时抽排以保证不积水，砂性地质和水量较大的安排轻型井点降水处理。基坑开挖按5～10m即沉降缝分段长度随挖随检随浇。石质基坑采用挖掘机等设备将能开挖的部分挖完后，用风镐或小型钻爆设备进行小型钻爆开挖，严禁超爆。边坡可视岩层好坏和开挖深浅按1:0.5或垂直开挖，但至少应保持开挖尺寸满足设计要求。挡墙基础应采取分段跳槽开挖，每段开挖长度10m；基础开挖到设计标高（同时确保基础埋深不小于1m）后必须对地基承载力进行检测，若达不到250KPa的要求，换填碎石进行地基处理。基础开挖应尽量避开雨天，如适缝雨天，应做好基坑周边排水，同时基底应预留一定厚度待雨停后再继续下挖，以免基坑泡水。4．3．2、墙身砼浇筑1）模板：采用酚醛胶木板。背肋采用竖向木枋（10×10cm@30cm）与横向钢管（φ48×3.5mm@80～100cm）。内外两侧模板间采用钢筋作拉撑，整个模板系专业技术资料分享 WORD文档下载可编辑通过钢管及方木支撑加固。模板的加工与安装满足规范与验收标准要求，详见下两表：《模板、支架制作时的允许偏差》、《模板、支架安装的允许偏差》。模板、支架制作时的允许偏差项　　　　目允许偏差（mm）制作木模板模板的长度和宽度±5相邻两板表面高低差3平板模板表面最大的局部不平3拼合板中模板间的缝隙宽度2制作钢模板外形尺寸0，-1面板端偏斜≤0.5连接配件的孔眼位置孔中心与板面的间距0.3板端中心与板端的间距0；-0.5沿板长宽方向的孔±0.6板的局部不平1.0板面和板侧挠度±1.0模板、支架安装的允许偏差项目允许偏差（mm）模板标高±15模板内部尺寸±20轴线偏位20模板相邻表面高低差2模板表面平整5预埋件中心位置32）混凝土浇筑：⑴K47+810～K47+865右侧为衡重式挡土墙：每段分三次浇筑，第一次浇筑至墙趾顶，第二次浇筑至衡重台顶，第三次浇筑衡重台顶以上部分。⑵K49+470～K49+620右侧为重力式挡土墙：每段分二（或）三次浇筑：第一次浇筑至墙趾顶，对于墙身高度小于350cm的第二次一次浇筑完；对于墙身高度大于350cm的第二次浇筑至分段段中处的高度的一半，在同一段内浇筑的混凝土顶面高度基本一致，第三次浇筑至墙顶。分次浇筑的接缝按施工缝处理：采用长条形（不短于30cm专业技术资料分享 WORD文档下载可编辑）的片石竖向埋入先浇筑的下层混凝土内15cm左右作为接茬石。墙身砼采用就地浇筑施工。混凝土集中拌和，搅拌运输车运输，吊斗串筒（或溜槽）入模，插入振捣器捣固。混凝土浇注前，对模板内的杂物、积水进行全面清理，对模板、及预留件（φ10cm泄水孔，采用竹筒或PVC管，靠内进口端采用土工布包裹，泄水孔横向间距2m，竖向间距1.5～2m上下交错交错布置）位置进行认真检查，确保准确。遇有横向排水管时应预留急流槽或排水管出口位置。混凝土分层浇筑，层厚不大于30cm。浇筑一层混凝土，投入一层片石。石料应是抗压强度大于25Mpa的弱、微风化石块，岩石表面新鲜干净，片石最大块径应不大于断面厚度的2/3。投入片石的体积应不大于总体积的30%，片石与片石间不得直接相贴靠并确保片石之间有密实的混凝土。混凝土的振捣，采用插入式振捣器，操作中严格按振动棒的作用范围进行，严禁漏捣。振捣时快插慢抽，严格控制振捣时间，避免因振捣不密实出现蜂窝麻面，或因振捣时间过长而出现振捣性离析的情况。混凝土的浇筑应连续进行,如因故必须间断时，其间断时间应小于前层混凝土的初凝时间或能重塑的时间，混凝土的运输，浇筑及间歇的全部时间不得超过规定，当需要超过时应预留施工缝。浇筑完成一段后再浇筑下一节段前，应采用泡沫板（2cm厚）隔开，预留沉降缝。在回填前伸缩缝沿墙顶、内、外侧采用沥青麻絮填塞15cm深。混凝土养护采用抽水养护，保证养护期内混凝土湿润至养护期结束。4．3．3、回填挡土墙基础完成后，及时回填墙趾土石。墙体混凝土强度达到70%以上后方可进行墙背回填。墙后回填土采用轻型压实机械配合人工分层填筑、分层夯实，不允许向墙背斜坡填筑，夯实时避免墙身受较大冲击。墙后原地面陡于1:5时，先处理填方基底（铲除草皮、挖反向台阶）再填碎石土或石方，其压实度与正常路段相同。回填时，注意原地面以上30cm及墙顶以下30cm应回填粘土隔水层，墙背后30cm宽填筑砂砾反滤层。墙背回填与路基填筑一起进行，并与墙身片石混凝土施工同步。4．3．4、护栏浇筑护栏包括挡土墙顶的高40cm、宽100cm专业技术资料分享 WORD文档下载可编辑的C30混凝土底座与护栏。C30混凝土底座采用木模内浇筑，插入式振捣棒捣固。底座施工前应注意在墙顶按3m间距设置φ10cmPVC泄水孔，并预埋防撞护栏钢筋。护栏混凝土采用厂制大块钢模浇筑。施工时底座与护栏对应挡土墙沉降缝竖向设置沉降缝。模板加工及安装要求参照墙身模板加工及安装要求。钢筋的下料及加工在钢筋加工场制作成型，然后运至墙顶现场绑扎。钢筋平直、表面不应有裂皮和油污。主筋搭接采用焊接。钢筋的加工与安装必须严格按设计图纸进行，满足规范与验收标准要求，见下两表：《钢筋制作安装位置允许偏差》、《钢筋连接技术要求》。钢筋制作安装位置允许偏差序号项目允许偏差(mm)1两排钢筋间排距±202受力钢筋间距±103钢筋弯起点位置±54箍筋、横向筋间距0，－205预埋件中心位置5预埋件水平高差±36保护层厚度±10钢筋连接技术要求焊接长度双面焊单面焊5d10d接头形式接头面积最大百分率(%)受拉区受压区焊接接头50不限接头形式项目单位帮条焊搭接焊焊缝厚度mm0.25+0.05d，0.25d0.25+0.05d，0.25d焊缝宽度mm0.7d+0.1d，0.7d0.7d+0.1d，0.7d4．3．5、挡土墙锥坡施工锥坡填心土方与路基填筑一起进行水平分层填筑，并按锥坡外表面超宽填30cm以上，确保刷坡后填心土的压实度与路基压实标准一致，再铺设厚10cm的砂砾垫层，最后按前述浆砌片石要求砌筑锥坡M7.5浆砌片石护脚和护坡。4．3．6、质量标准1）地基承载力必须满足设计要求。专业技术资料分享 WORD文档下载可编辑2）混凝土所用的水泥、碎石、砂、水的质量应符合有关规范的要求，按监理批准的配合比施工。混凝土表面的蜂窝、麻面不得超过总面积的0.5%，不得有露筋和空洞。3）沉降缝、泄水孔、反滤层的设置位置、质量和数量符合设计要求。沉降缝整齐垂直，上下贯通。泄水孔坡度向外，无堵塞现象。挡土墙施工质量标准项次检查项目规定值或允许偏差检查方法和频率1混凝土强度不小于设计强度同一配合比，每班2组试件2平面位置（mm）50经纬仪：每20m检查墙顶外边线3点3顶面高程（mm）±20水准仪：每20m检查1点4坡度或垂直度（%）0.5吊垂线：每20m检查2点5断面尺寸不小于设计尺量：每20m量2个断面6底面高程（mm）±50水准仪：每20m检查1点7表面平整度（mm）102m直尺：每20m检查3处，每处检查竖直和墙长两个方向5、安全保证措施5．1、建立健全安全健康生产管理机构安全领导小组组长：项目经理副组长：总工程师安质监察部长计划财务部长机电物资部长工程队队长安质室主任安检工程师各工班长专职安全员工程技术部长安全保证组织机构框图在项目经理部成立以项目经理为组长的安全健康领导小组并领导本项目的安全健康工作。项目经理部设安全质量监察部，施工队设安全室，配置专职安全员，实行安全健康责任制。安全保证组织机构框图如下。专业技术资料分享 WORD文档下载可编辑安全生产保证体系框图安全责任制安全活动经费说明：1、三无：无因工伤伤亡、无交通伤亡、无火灾及水灾事故2、一控：控制年负伤频率在2‰以下3、三消灭：消灭违章指挥、消灭违章作业、消灭惯性事故安全生产小组组长：项目经理副组长：总工程师安全主任安全方针：安全第一、预防为主安全目标：“三无”、“一控”、“三消灭”安全教育安全工作体系安全控制安全检查安全管理措施安全奖惩条例系统安全教育三级教育防淹亡防交通事故防高空坠落定期检查不定期检查防火灾防触电各业务部室各队正、副队长各队安全员正、副班长各工班安全员安全督岗岗员现场安全生产确保施工全过程安全目标实现奖惩兑现提高安全意识提高预防预测能力消除事故隐患防塌方安全保证体系框图专业技术资料分享 WORD文档下载可编辑5．2、安全管理及宣传1）贯彻“安全第一、预防为主”的方针和“管生产必须管安全”的原则。2）完善各项安全生产管理制度，针对各工序及各工种的特点制定相应的安全管理制度，并由各级安全组织检查落实。3）建立安全生产责任制，落实各级管理人员和操作人员的安全职责，做到纵向到底，横向到边，各自作好本岗位的安全工作。4）项目开工前，由项目经理部编制实施性安全技术措施，领导小组同意后实施。5）严格执行逐级安全技术交底制度，施工前由项目经理部组织有关人员进行详细的技术安全交底。项目施工队对施工班组及具体操作人员进行安全技术交底。各级专职安全员对安全措施的执行情况进行检查、督促并作好记录。6）加强施工现场安全教育（1）针对工程特点，定期进行安全生产教育，重点对专职安全员、安全监督岗岗员、班组长及从事特种作业的起重工、电工、焊接工、机械工、机动车辆驾驶员进行培训和考核，学习安全生产必备的基本知识和技能，提高安全意识。（2）未经安全教育的管理人员及施工人员不准上岗。7）认真执行安全检查制度项目经理部要保证检查制度的落实。经理部每10日检查一次，项目队安检部门每7日检查一次，作业班组实行每班班前、班中、班后三检制，不定期检查视工程进展情况而定。5．3、安全保证措施严格按《公路工程施工安全技术规程》(JTJ076-95)的规定要求进行施工外，还应注意以下事项。1）施工前详细调查并掌握地质、洪水资料，检查易于发生水害地段的施工安全，做好施工中的临时防护工作。对路堑施工，还需预先检查山体有无塌方、滑坡的可能，并拟定防护措施。2）各种机械的操作人员及机动车辆驾驶人员，经劳动部门专业培训和考试并取得合格证后，方准独立操作。3）施工现场设立安全标志。危险地区悬挂“危险”或者“禁止通行”、“严禁烟火”专业技术资料分享 WORD文档下载可编辑等标志，夜间设红灯示警。4）路堑开挖时，经常注意坡面的稳定。每天开工前、收工前将对坡面、坡顶附近进行检查，如发现有裂缝和坍方的迹象或有危石、危土时，立即处理，凡不能处理且对施工安全有威胁时，暂时停止施工，并报告上级处理。5）在高于3m的坡面上作业，拴安全绳；严禁在同一安全桩上拴几根安全绳和在一根安全绳上拴几个人。在路堑内作业，戴安全帽。6）防护与排水工程尽量赶在雨季来临前抢修完成，尽可能利用既有的防护与排水设施，防止工程设施被损坏。7）路基支挡工程在施工前详细调查地形地貌，查清裂缝、滑动面、地表及地下水源情况。8）护墙砌筑时，脚手架搭、拆的安全要求符合交通部现行的规定。9）护墙施工严禁上面砌筑下面勾缝。片石改小工作不得在脚手架上进行。护墙砌筑时，坡脚下严禁站人。护坡护墙的提升作业，符合有关规定。6、质量保证措施6．1、质量保证体系项目经理部成立质量管理领导小组，由项目经理担任组长，项目总工程师任副组长，有关职能部门负责人、质检工程师为组员。机构配置为：项目部设安全质量监察部，配置质检工程师，施工队设置质检室，配置专职质检工程师和质检员。工程质量保证组织机构框图见下图。1）质量管理体系：项目经理部质量领导小组是本项目质量管理的最高机构，主要负责策划、组织实施本项目施工过程中的全面质量管理。2）质量监察体系：由质检工程师、质检员及相关的管理人员组成，主要负责项目的工程质量检查和处理。3）成立现场施工质量监控组，主要负责对施工全过程的内部监控。4）完备检验手段：根据技术规范的要求配齐检测和试验仪器，并及时校正确保其精度，加强工地试验室管理。5）建立质量奖罚制度，对质量事故坚持三不放过的原则严肃处理。6）质量保证体系框图专业技术资料分享 WORD文档下载可编辑工程质量保证组织机构框图质量领导小组组长：项目经理副组长：总工程师队质量管理小组组长：队长副组长：技术主管安质室主任质检工程师各工班长专职质检员质量保证安质监察部长计划财务部长质检工程师工程技术部长试验室主任机电物资部长专业技术资料分享 WORD文档下载可编辑质量管理小组一次验收合格率100%，单位工程优良率95%以上，满足全线创优规划要求。思想保证施工过程控制质量方针质量目标质量计划质量审核质量改进技术保证技术培训技术交底技术文件控制新技术新工艺先进施工设备精密检测仪器施工过程控制组织保证质量管理领导小组测量班试验室贯标质检工程师总工程师质量检查质量监督质检员健全机构专人负责制度保证ISO9002质量标准质量手册质量体系程序文件作业指导书质量记录施工规范验收标准质量管理标准方法保证单位工程检查评定施工材料进货检验自检互检交接检质量抽样检查隐蔽工程检查签证定期检查分项工程检查评定分部工程检查评定不合格品控制信息保证监理工程师意见设备材料状况检查评定报告质量评定报告保修投诉预防措施保修服务经济保证质量保证金优质奖励劣质处罚质量责任书兑现不合格品不计价质量风险责任制质量保证体系框图专业技术资料分享 WORD文档下载可编辑6．2、质量保证措施6．2．1、质量管理制度1）提高全员质量意识。广泛深入地开展质量教育，提高各级领导和参建全体职工对创优质工程的思想认识，充分发挥每个职工的主动性和积极性，做好本职工作，促使施工工程质量的提高。2）建立和健全质量管理体系。中标后编制项目质量计划，建立经理部、队、作业工班三级质量管理体系，充分发挥质量管理小组的职能作用，做到责任到人，定点定人定责，实行施工质量挂牌承包。3）成立各级专门负责工程质量的部门。经理部设质检部，工程队设质检室及专职质检工程师，工班设质检员，负责施工过程中的质量管理和检查。4）加强技术学习和质量培训工作。经理部要有计划、有系统的组织参建全体员工学习高速公路有关的技术标准、规范、规程、规则和细则，并进行技术考核及教育培训，全面掌握本岗位的操作规程和质量标准的内容、实施步骤，严格按照“贯标”要求组织施工，确保工程质量。5）加强技术管理，强化工序质量意识。选派有丰富施工经验的技术管理人员和施工队伍参加本工程建设，为按期完成工程任务提供强有力的技术保证。要求对各施工工序详细技术交底和严格的质量控制，对工序标准的执行情况做出记录，确保各工序的质量。6）定期进行质量大检查，积极开展创优竞赛活动。6．2．2、强化质量意识1）施工队伍进场后，实行分项、分工序专项质量教育。开工前进行技术交底，进行应知应会教育，严格执行规范，严格操作规程，分项工程开工前按合同要求执行先试再铺开的程序。2）项目部、各施工队设专职质量员，班组设兼职质量员，明确各级责任。开工前报监理备案。分项工程的现场实行标示牌管理，写明作业内容和质量要求，认真执行三检制度，即自检、互检、工序交接检验制度，根据合同的规定切实做好隐蔽工程的检查工作。6．2．3、坚持施工过程三级质量检测制度加强质量监控，确保规范规定的检验、抽检频率，现场质检的原始资料真实、准确、可靠。坚持施工过程三级质量检测制度，即“跟踪检测”、“复测”、“抽检”，通过施工过程三级质量检测达到及时发现问题，及时解决问题的目的，杜绝质量事故的发生。6．2．4、加强现场检测与试验工作专业技术资料分享 WORD文档下载可编辑1）本项目工地试验室由本单位中心试验室负责组建派驻。配备的试验人员是经过专业培训并取得了实验人员操作资格证书且实践经验丰富的职工。2）建立相应的试验检测工作间及相关的仪器设备。3）加强工地试验室管理，加强标准计量基础工作和材料检验工作，不得违规计量，不合格材料严禁用于本工程。6．2．5、建立原材料质量验收制度根据施工合同规定的质量规范标准及工程招标文件要求选择原材料合格供应商，严格执行质量鉴定和检查方法，并按规定进行复试检验。6．2．6、坚持隐蔽工程检查签证制度凡属隐蔽工程项目，首先由班、队、项目部质检工程师逐级进行自检，自检合格后会同监理工程师复检，检查结果填入验收表格，并由双方签字。7、环境保护措施施工期间执行《中华人民共和国环境保护法》，采取有效的措施防止施工中的燃料、化学物质、污水、废料、垃圾等有害物质对河水、池塘、溪流等的污染，防止扬尘、噪音和汽油等物质对大气的污染。成立以项目经理任组长的环境保护领导小组，配备一定数量的环保设施和技术人员，建立完善的环保体系，详见下页“环保体系框图”，认真学习环保知识，共同搞好环保工作。1）在整个施工期内，由安质环保部负责对本标段环境保护目标、环境保护方案、环境保护措施的实施情况进行检查、监控。项目经理部每10日一次进行施工环保、水土保持施工检查，针对检查中发现的问题限期整改。环境工作与各作业队效益挂钩，奖优罚劣。2）坚持“预防为主”的方针，从施工工艺着手，降低或减少污染的产生。施工方案必须包含环保工作，获得监理工程师和环保部门同意才进行施工。3）按设计要求对水源保护地、庄稼地，地表植被等的保护，将不利影响减到最低限度。4）永久用地按设计要求，及时进行绿化、浆砌片石等防护，防止冲刷和水土流失。工地废水排入河流前经沉淀池沉淀，并采取必要的净化措施后方可排除。5）施工垃圾严禁倾泻于河床，挤占河道或其他排洪、排水设施，以防止洪水等灾害发生。专业技术资料分享 WORD文档下载可编辑环境保护管理小组思想保证组织保证检验保证技术措施、方案保证普及教育专业教育特殊工种教育法制法规教育经理部环保领导小组办公室专人负责队环保领导小组专职检查经理部定期检查经理部每季一次检查队每月一次检查工班每周一次检查班组每天检查环保部门日常监督严格按设计要求施工合理布置现场科学制定方案按国家和地方及有关法规办事针对工种制定强有力防范措施班组长义务检查员强化环保意识增强预防能力对环保有污染的逐一落实解决用科学、合理的技术措施、方案来保证环保目标的实现保护生态环境开展环保活动8、雨季施工措施项目所在地区雨季一般在4～9月，6月份降雨量最大，暴雨较多。项目经理部将根据现场具体情况，编制实施性施工计划，对将在降雨期间施工的工程做出合理安排。1）修好施工便道，硬化施工场地，保证晴雨畅通，根据施工场地情况、机械设置防雨棚。施工电路、电器不受雨淋，不受潮，能安全使用。2）砼浇筑时采用钢管架和彩条布搭设防雨棚。3）路基防护工程施工，搞好施工现场的排水设施，及时排除工作场地积水。4）做好水泥、钢材、油料、大堆料等在降雨期施工期间的储备量，并增设必要的防雨、防洪设施。5）加强与气象部门的联系，做好防洪、防台工作。台风暴雨天气停止施工，并采取有效防护措施。专业技术资料分享
