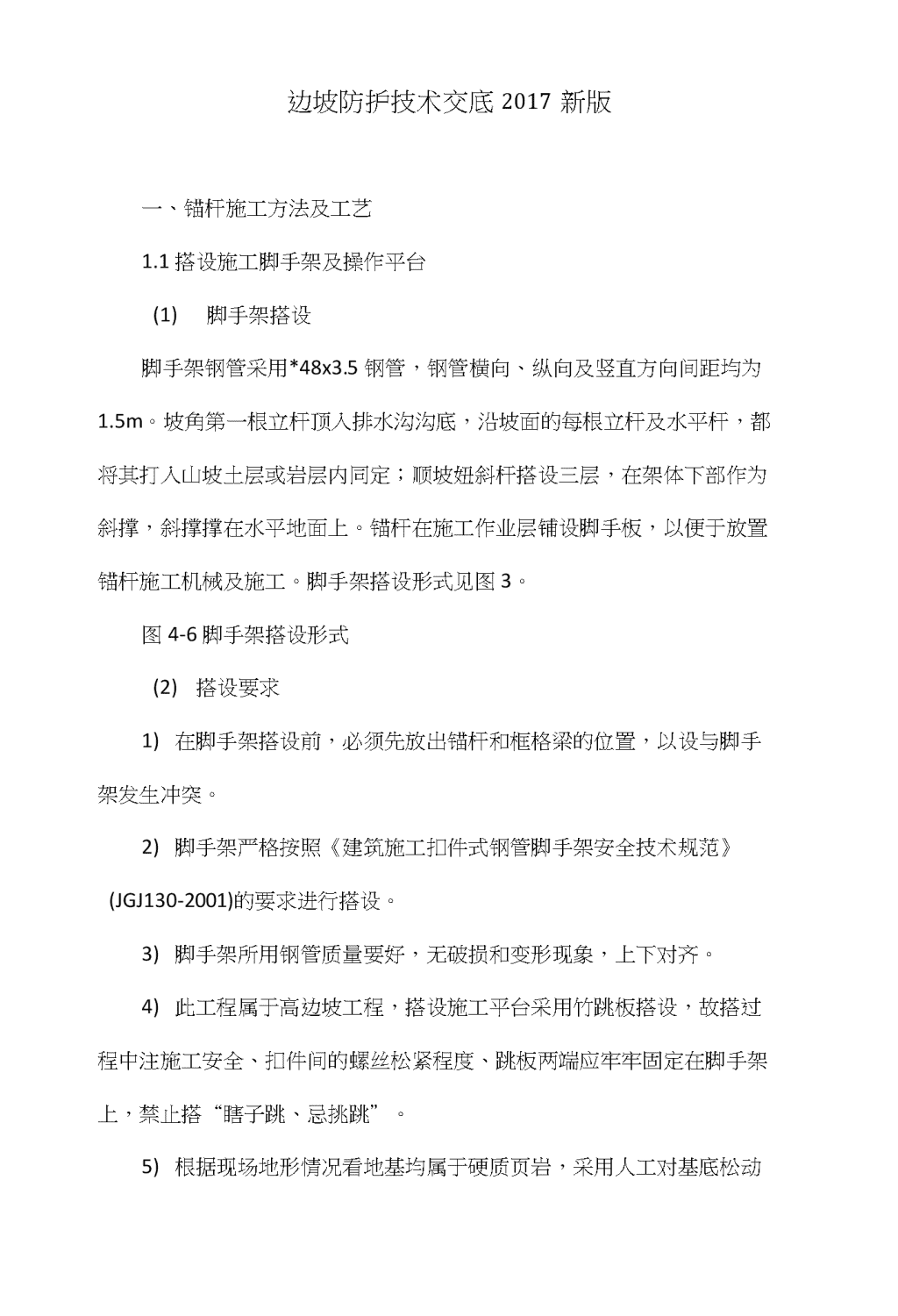

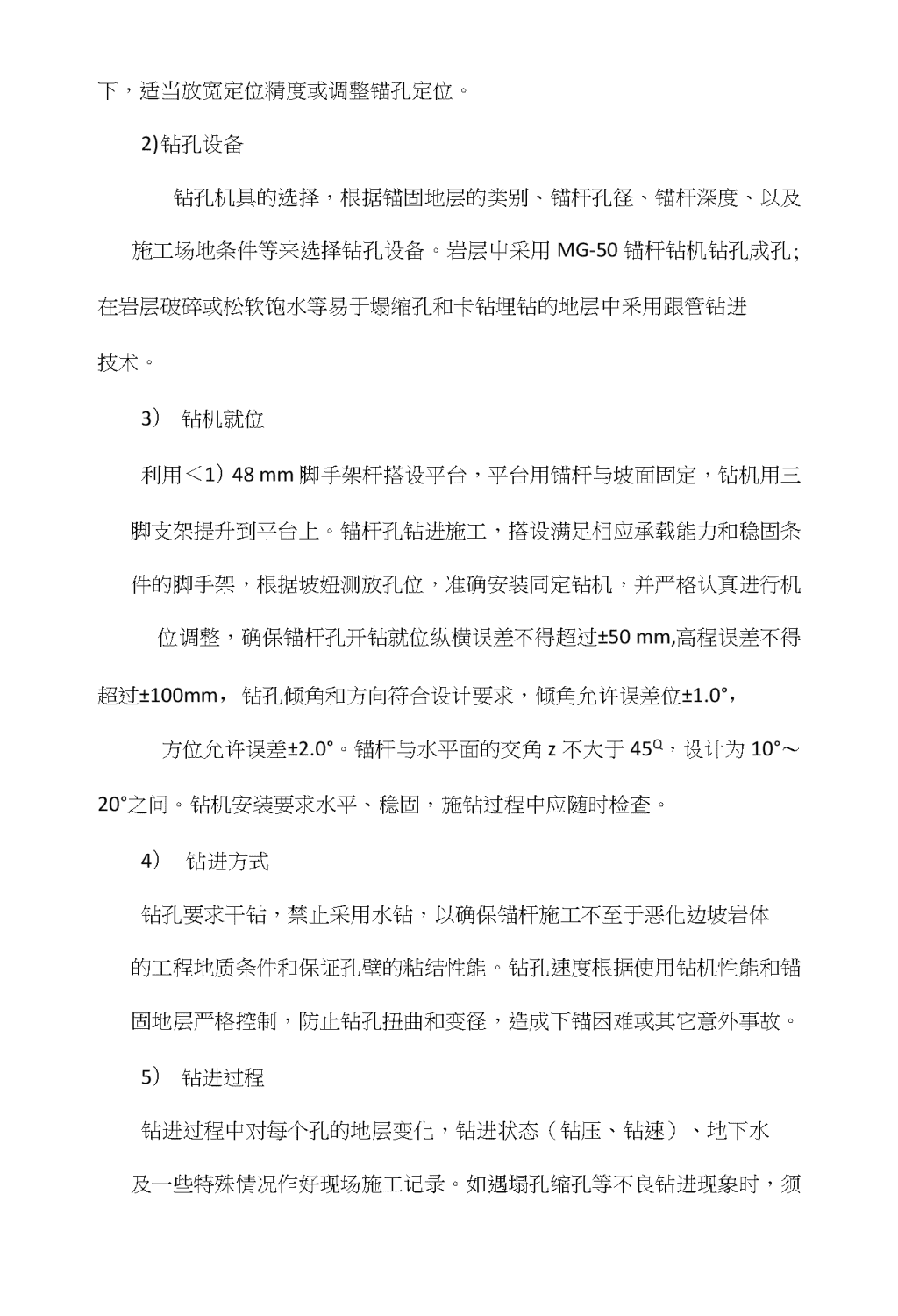

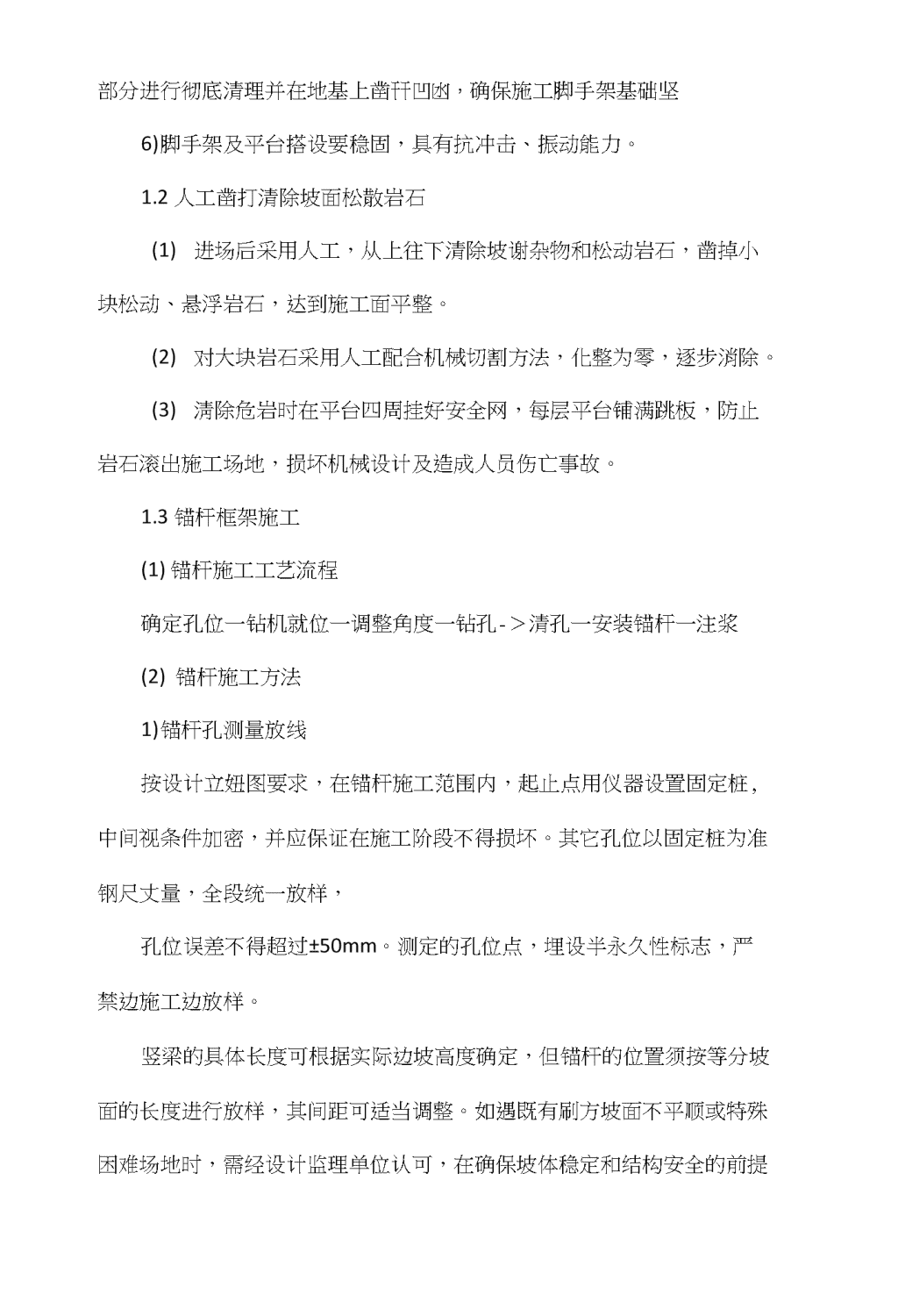

边坡防护技术交底2017新版一、锚杆施工方法及工艺1.1搭设施工脚手架及操作平台(1)脚手架搭设脚手架钢管采用*48x3.5钢管，钢管横向、纵向及竖直方向间距均为1.5m。坡角第一根立杆顶入排水沟沟底，沿坡面的每根立杆及水平杆，都将其打入山坡土层或岩层内同定；顺坡妞斜杆搭设三层，在架体下部作为斜撑，斜撑撑在水平地面上。锚杆在施工作业层铺设脚手板，以便于放置锚杆施工机械及施工。脚手架搭设形式见图3。图4-6脚手架搭设形式(2)搭设要求1)在脚手架搭设前，必须先放出锚杆和框格梁的位置，以设与脚手架发生冲突。2)脚手架严格按照《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)的要求进行搭设。3)脚手架所用钢管质量要好，无破损和变形现象，上下对齐。4)此工程属于高边坡工程，搭设施工平台采用竹跳板搭设，故搭过程中注施工安全、扣件间的螺丝松紧程度、跳板两端应牢牢固定在脚手架上，禁止搭“瞎子跳、忌挑跳”。5)根据现场地形情况看地基均属于硬质页岩，采用人工对基底松动 部分进行彻底清理并在地基上凿幵凹凼，确保施工脚手架基础坚1)脚手架及平台搭设要稳固，具有抗冲击、振动能力。1.2人工凿打清除坡面松散岩石(1)进场后采用人工，从上往下清除坡谢杂物和松动岩石，凿掉小块松动、悬浮岩石，达到施工面平整。(2)对大块岩石采用人工配合机械切割方法，化整为零，逐步消除。(3)淸除危岩时在平台四周挂好安全网，每层平台铺满跳板，防止岩石滚出施工场地，损坏机械设计及造成人员伤亡事故。1.3锚杆框架施工(1)锚杆施工工艺流程确定孔位一钻机就位一调整角度一钻孔-＞清孔一安装锚杆一注浆(2)锚杆施工方法1)锚杆孔测量放线按设计立妞图要求，在锚杆施工范围内，起止点用仪器设置固定桩,中间视条件加密，并应保证在施工阶段不得损坏。其它孔位以固定桩为准钢尺丈量，全段统一放样，孔位误差不得超过±50mm。测定的孔位点，埋设半永久性标志，严禁边施工边放样。竖梁的具体长度可根据实际边坡高度确定，但锚杆的位置须按等分坡面的长度进行放样，其间距可适当调整。如遇既有刷方坡面不平顺或特殊困难场地时，需经设计监理单位认可，在确保坡体稳定和结构安全的前提 下，适当放宽定位精度或调整锚孔定位。1)钻孔设备钻孔机具的选择，根据锚固地层的类别、锚杆孔径、锚杆深度、以及施工场地条件等来选择钻孔设备。岩层屮采用MG-50锚杆钻机钻孔成孔;在岩层破碎或松软饱水等易于塌缩孔和卡钻埋钻的地层中釆用跟管钻进技术。3）钻机就位利用＜1）48mm脚手架杆搭设平台，平台用锚杆与坡面固定，钻机用三脚支架提升到平台上。锚杆孔钻进施工，搭设满足相应承载能力和稳固条件的脚手架，根据坡妞测放孔位，准确安装同定钻机，并严格认真进行机位调整，确保锚杆孔开钻就位纵横误差不得超过±50mm,高程误差不得超过±100mm，钻孔倾角和方向符合设计要求，倾角允许误差位±1.0°，方位允许误差±2.0°。锚杆与水平面的交角z不大于45Q，设计为10°〜20°之间。钻机安装要求水平、稳固，施钻过程中应随时检查。4）钻进方式钻孔要求干钻，禁止采用水钻，以确保锚杆施工不至于恶化边坡岩体的工程地质条件和保证孔壁的粘结性能。钻孔速度根据使用钻机性能和锚固地层严格控制，防止钻孔扭曲和变径，造成下锚困难或其它意外事故。5）钻进过程钻进过程中对每个孔的地层变化，钻进状态（钻压、钻速）、地下水及一些特殊情况作好现场施工记录。如遇塌孔缩孔等不良钻进现象时，须 立即停钻，及时进行固壁灌浆处理（灌浆压力0.1〜0.2MPa），待水泥砂浆初凝后，重新扫孔钻进。6）孔径孔深钻孔孔径、孔深要求不得小于设计值，孔口偏差彡±50mm,孔深允许偏差为+200mm。为确保锚杆孔直径，要求实际使用钻头直径不得小于设计孔径。为确保锚杆孔深度，要求实际钻孔深度大于设计深度0.2m以上。7）锚杆孔清理钻进达到设计深度后，不能立即停钻，要求稳钻1〜2分钟，防止孔底尖灭、达不到设计孔径。钻孔孔壁不得有沉碴及水体粘滞，必须清理干净，在钻孔完成后，使用高压空气（风压0.2〜0.4MPa）将孔内岩粉及水体全部清除出孔外，以免降低水泥砂浆与孔壁岩土体的粘结强度。除相对坚硬完整之岩体锚固外，不得采用高压水冲洗。若遇锚孔屮有承压水流出，待水压、水量变小后方可下安锚筋与注浆，必要时在周围适当部位设置排水孔处理。如果设计要求处理锚孔内部积聚水体，一般采用灌浆封堵二次钻进等方法处理。8）锚杆孔检验锚杆孔钻孔结束后，须经现场监理检验合格后，方可进行下道工序。孔径、孔深检查一般采用设计孔径、钻头和标准钻杆在现场监理旁站的条件下验孔，要求验孔过程中钻头平顺推进，不产生冲击或抖动，钻具验送长度满足设计锚杆孔深度，退钻要求顺畅，用高压风吹验不存明敁飞溅尘 碴及水体现象。同时要求复查锚孔孔位、倾角和方位，全部锚孔施工分项工作合格后，即可认为锚孔钻造检验合格。9）锚杆体制作及安装锚杆杆体采用022（®25）螺纹钢筋，沿锚杆轴线方向每隔2.0m设置一组钢筋定位支架，保证锚杆的保护层厚度达到设计要求。锚筋尾端防腐采用刷漆、涂油等防腐措施处理。锚杆端头应与框架梁钢筋焊接，如与框架钢筋、箍筋相干扰，可局部调整钢筋、箍筋地间距，竖、横主筋交叉点必须绑扎牢固。安装前，要确保每根钢筋顺直，除锈、除油污，安装锚杆体前再次认真核对锚孔编号，确认无误后再用高压风吹孔，人工缓慢将锚杆体放入孔内，用钢尺量测孔外露出的锚杆长度，计算孔内锚杆长度（误差控制在土50mm范围内），确保锚固长度。制作完整的锚杆经监理工程师检验确认后，应及时存放在通风、干燥之处，严禁H晒雨淋。锚杆在运输过程屮，应防止钢筋弯折、定位器的松动。10）锚固注浆常压注浆作业从孔底开始，实际注浆量一般要大于理论的注浆量，或以孔口不再排气且孔口浆液溢出浓浆作为注浆结束的标准。如一次注不满或注浆后产生沉降，要补充注浆，直至注满为止。注浆压力为0.2〜0.4MPa，注浆量不得少于计算量，压力注浆时充盈系数为1.1〜1.3。注浆材料宜选用水灰比0.45〜0.5、灰砂比为1:1的M30水泥砂浆。注浆压力、注浆数量和注浆时间根据锚固体的体积及锚固地层情况确定。注浆结朿后，将注 浆管、注浆枪和注浆套管清洗干净，同时做好注浆记录。（3）锚杆抗拔力试验为确保锚杆具有可靠的锚固力，要求在现场条件下对每段坡面不小于3根锚杆做严格的抗拔力试验，试验数据必须同原设计相比较，如试验结果与原设计结果有较大差异时，应由设计力*调整锚杆锚固参数。(1)质量验收标准1)水泥、钢筋、钢绞线、砂等原材料应符合设计及规范要求。2)施工检查：水泥浆、砂浆等配合比，每米锚杆水泥、水泥砂浆用量。3)锚杆工程质量检验标准见下表：表4-1质量检验标准表二、TBS护坡施工(1)框格梁施工工艺流程施工准备一测量放样一基础开挖一钢筋绑扎一立模板一论浇筑一修整边坡一回填种植土并挂网(2)施工方法1)施工准备施工现场三通一平工作要完成，进入工作诎等施工辅道己经修建完毕;各钢筋、砂石材料已经试验抽检合格；各施工机具已进场并满足施工生产要求；各作业人员已进场并进行技术交底培训；根据工程需要及工程划分，技术人员、管理人员及其他人员均己到位。2)测量放样 各开挖后断妞的复测工作己经完成，开挖坡体在人工修整其坡比等达到要求，然后测放出框架纵梁、横梁位置及施作起始范围。2)回填种植土及挂三维网三维网植草适用于填方边坡高度人于4m时边坡防护，其施工顺序为:平整坡面一坡面浇湿一培土一挂网固定一喷播植草一覆膜养护。先按设计坡率平整坡面，然后洒水浇湿，再在整个坡面上培10cm厚土，然后用预先编织好的8号镀锌铁丝网绑扎于锚筋及锚杆弯起端上。三维网与铁丝网绑扎连接，最后喷压含有草籽的营养土覆盖铁丝网。喷压完成后及时覆盖塑料薄膜或土工布养护，并适时补浇充足的水分，直至发芽成活为止。三维网为黑色，其技术参数为：拉断力彡3.2kN/m,厚度18mm，单位重量为430g/m2。三维网标准幅宽为1.5m,按网宽方向与路线方向一致布置，相邻两幅三维网之间搭接宽度为100mm，并用U型钉固定于坡面上。」型固定钉和U型固定钉在使用前采用外涂沥青等方法做好防锈处理。三、质量保证措施(1)锚杆材质检查：确保每批锚杆材料均附有生产厂商的质量证明书，并按施工图纸规定的材质标准以及监理人指示抽检锚杆性能。(2)注浆密实度试验：选取与现场锚杆的锚杆直径和长度、锚孔孔径和倾斜度相冋的锚杆，采用与现场注浆相冋的材料和配合比拌制的砂浆，并按与现场施工相同的注浆工艺进行注浆，养护7天后剖管检查其密实度。 (1)拉拔力试验：按设计要求对边坡支护锚杆，按作业分区在每300根锚杆中抽査三根进行拉拔力试验；如锚杆抗拔力达不到设计值，采用扩大钻孔直径，增大早强砂浆与围岩接触面积加以解决。(2)施工过程屮，对锚杆孔的钻孔规格(孔位、孔径、孔深和倾斜度)进行自检，作好记录，并配合监理人员进行抽验。(3)同监理人员现场参加各项试验和检查，并将各项试验记录和成果以及验收报告经监理人员验收，在签认合格后作为支护工程完工验收的资料。四、安全措施4.1施工安全措施(1)边坡防护作业，必须搭设牢固的脚手架。脚手架必须落地，严禁采用支挑悬空脚手架。(2)砌石作业必须自上而下进行。片石改小，不得在脚手架上进行。护墙砌筑时，墙下严禁站人。抬运石块上架，跳板应牢同，并设防滑条。(3)抹面、勾缝作业必须先上后下。严禁在坡面上行走，上下必须用爬梯，作业在脚手架上进行。架上作业时，架下不准有人操作或停留，不得上面砌筑、下面勾缝。(4)边坡支护应紧跟幵挖进度进行，以确保施工安全和边坡稳定。即挖完一层，必须进行相关防护后才能挖下一层。(5)施工前，应认真检查支护作业区及周边边坡的稳定情况。排除危石及障碍物，确保在安全的状态下进行边坡支护施工。 (1)边坡支护应在工作平台、脚手架上进行，工作平台、脚手架搭设必须牢固，并确保满足作业操作或承重荷载要求，承重连接部位应采用双扣件。在临空谢应设置安全防护栏杆。(2)在工作平台、脚手架上进行打孔、安装锚索、锚杆和混凝土喷护等作业，耍严格执行其操作规程和高空作业的各项安全规定。(3)作业人员在进行混凝土喷护作业时，必须正确佩戴劳保用品(4)向锚杆孔注浆时，注浆罐内保持一定数量的砂浆，以防罐体放空，砂浆喷出伤人。注浆管前方严禁站人。(5)预应力锚索张拉时，应在千斤顶伸长端设置警戒线，以防出现异常情况伤人。(6)预应力锚索张拉时，孔门前方严禁站人。(7)检验锚杆锚固力时，拉力计必须固定牢靠；拉拔锚杆时，拉力计前方或下方严禁站人；锚杆杆端一旦出现缩颈，应及时卸荷。4.2人员安全措施(1)作业人员必须佩戴安全帽和绑系安全带。绑挂安全带的绳索应牢固的栓在树干或插固的钢钎上，绳索应垂直。不得同一安全桩上栓2根及以上的安全绳或在一根绳上栓2人及以上。(2)作业发现有事故隐患时，应立即采取措施，消除隐患，必要时停止工作，待安全措施到位后才能作业。(3)作业人员必须定期进行身体检查，诊断患冇心脏病、贫血、高 (低)血压、癫痫、恐高症其他不适宜从事高处作业的疾病，不得从事高处作业。高处作业，严禁违章赤脚作业、酒后作业。(1)在脚手架操作平台上面作业时，脚手架应设置防止人员坠落的防护栏杆。脚手架上的架板必须铺满，且牢同同定在脚手架上。4.3施工机械安全措施(1)进入高边坡部位施工的机械，必须全面检査其技术性能，确保安全运行。(2)施工机械进入施工部位，必须检查行走路线，确认道路宽度、坡度、弯度、桥梁、涵洞等能满足安全条件后方可行进。(1)施工机械工作时，严禁一切人员在回转半径内停留。配合机械作业进行清理、平整、修坡等人员，应在机械的回转半径外工作，如必须在回转半径内工作时，必须停止机械并制动好以后方可工作。机上机下人员随时取得联系。(2)挖掘机工作位置要平坦，工作前履带要制动，回转时不得从汽车的驾驶室顶部通过，汽车未停稳不许装车。(3)机械在靠近边坡作业时，距边沿应保持必要的安全距离，确保轮胎(履带)压在坚实的基础上。大型设备进入工作面，必须保证道路有足够的承载力。(4)钻爆机械要确保扑尘装置完好，风管接头必须绑扎牢靠，严防脱管伤人。 (1)装载机行走吋，驾驶室两侧和铲斗内严禁站人。(2)推土机在开山辟路时，要严格将其工作水平度控制在规范的规定以内。下坡时，严禁空挡滑行，必要时可放下刀片作为辅助制动。(3)运输车辆必须确保方向、制动、信号等安全可靠。装渣高度不得高出车厢，要防止行进中掉石伤人。(4)喷射机、注浆器等带压力工作的设备，均安装压力表和安全阀，并确保其灵敏可靠。(5)施工机械停止作业，必须停放在安全可靠、基础牢固的地方。斜坡上停车，必须用三角木等对车轮阻滑，严禁在人于15°的斜坡上停放，夜间有专人看管。(6)施工设备要坚持班班检査，加强现场维护保养，严禁“带病”运行；禁止在斜坡上或危险地段进行设备的维修保养工作。(7)机械运转中不得上、下人。施工机械(运输车辆)驾驶室内严禁超载，严禁人、物混载。共10页
