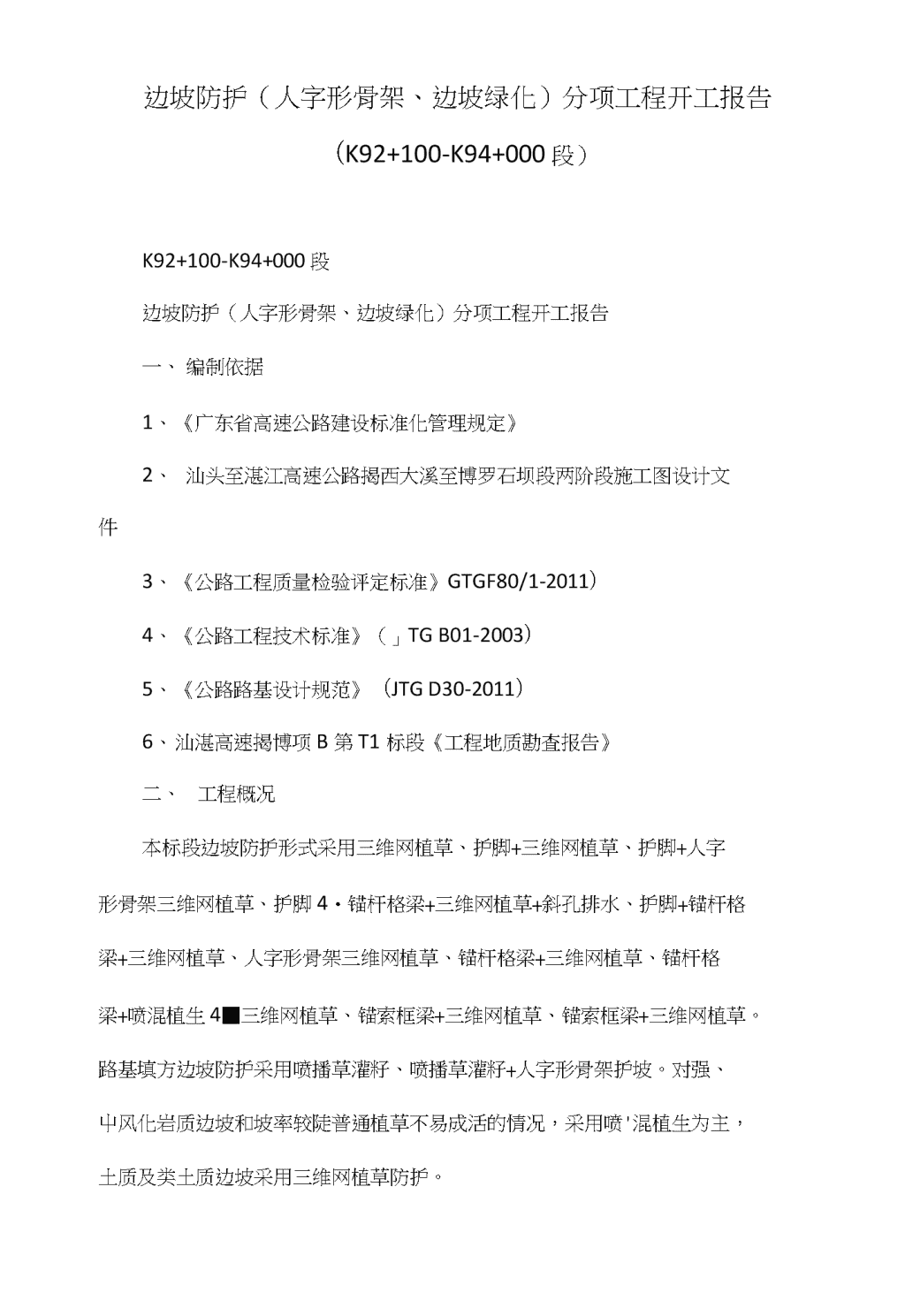

边坡防护(人字形骨架、边坡绿化)分项工程开工报告(k92100-k94000段)

边坡防护(人字形骨架、边坡绿化)分项工程开工报告(k92100-k94000段)

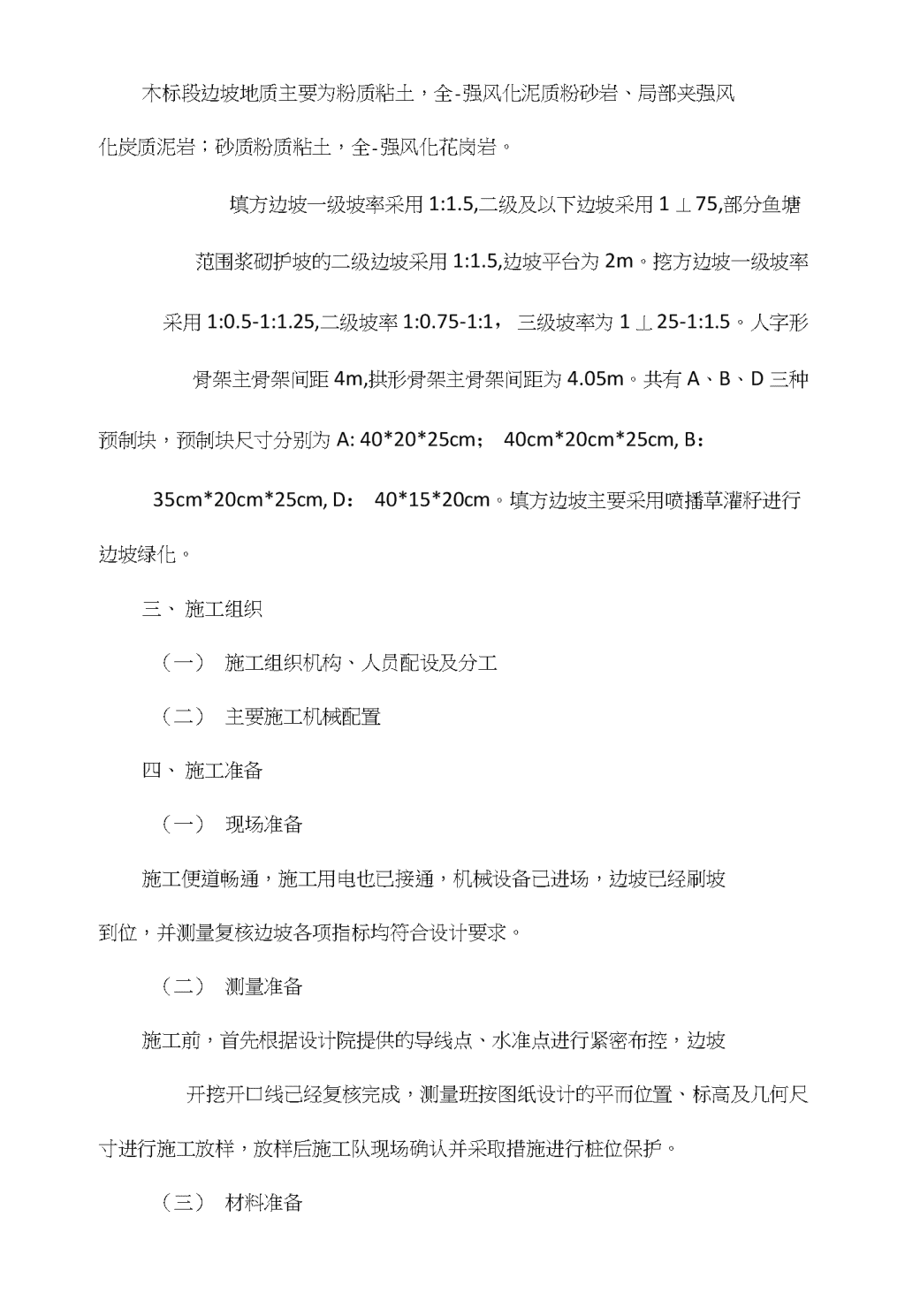

边坡防护（人字形骨架、边坡绿化）分项工程开工报告（K92+100-K94+000段）K92+100-K94+000段边坡防护（人字形骨架、边坡绿化）分项工程开工报告一、编制依据1、《广东省高速公路建设标准化管理规定》2、汕头至湛江高速公路揭西大溪至博罗石坝段两阶段施工图设计文件3、《公路工程质量检验评定标准》GTGF80/1-2011）4、《公路工程技术标准》（」TGB01-2003）5、《公路路基设计规范》（JTGD30-2011）6、汕湛高速揭博项B第T1标段《工程地质勘査报告》二、工程概况本标段边坡防护形式采用三维网植草、护脚+三维网植草、护脚+人字形骨架三维网植草、护脚4•锚杆格梁+三维网植草+斜孔排水、护脚+锚杆格梁+三维网植草、人字形骨架三维网植草、锚杆格梁+三维网植草、锚杆格梁+喷混植生4■三维网植草、锚索框梁+三维网植草、锚索框梁+三维网植草。路基填方边坡防护采用喷播草灌籽、喷播草灌籽+人字形骨架护坡。对强、屮风化岩质边坡和坡率较陡普通植草不易成活的情况，采用喷"混植生为主，土质及类土质边坡采用三维网植草防护。 木标段边坡地质主要为粉质粘土，全-强风化泥质粉砂岩、局部夹强风化炭质泥岩；砂质粉质粘土，全-强风化花岗岩。填方边坡一级坡率采用1:1.5,二级及以下边坡采用1丄75,部分鱼塘范围浆砌护坡的二级边坡采用1:1.5,边坡平台为2m。挖方边坡一级坡率采用1:0.5-1:1.25,二级坡率1:0.75-1:1，三级坡率为1丄25-1:1.5。人字形骨架主骨架间距4m,拱形骨架主骨架间距为4.05m。共有A、B、D三种预制块，预制块尺寸分别为A:40*20*25cm；40cm*20cm*25cm,B：35cm*20cm*25cm,D：40*15*20cm。填方边坡主要采用喷播草灌籽进行边坡绿化。三、施工组织（一）施工组织机构、人员配设及分工（二）主要施工机械配置四、施工准备（一）现场准备施工便道畅通，施工用电也已接通，机械设备己进场，边坡已经刷坡到位，并测量复核边坡各项指标均符合设计要求。（二）测量准备施工前，首先根据设计院提供的导线点、水准点进行紧密布控，边坡开挖开口线己经复核完成，测量班按图纸设计的平而位置、标高及几何尺寸进行施工放样，放样后施工队现场确认并采取措施进行桩位保护。（三）材料准备 施工用片石已经联系好材料供应商，预制构件己经储备，满足现场边坡防护施工，边坡绿化施工队伍已经报备。五、施工计划计划2014年2月25H开工，于2014年12月30H完成。六、施工工艺（一）浆砌片石施工1、砂浆。强度等级为M7.5,砂浆配合比要经过试验确定。砂浆屮所用的水泥、细骨料、外加剂、渗和料、水等原材料的质量要求要符合相关标准规定。砂浆应具有适当的流动性和良好的和易性。砂浆应随拌随用。当在运输或贮存过程中发生离析、泌水现象时，砌筑前应重新拌和，己凝结的砂浆。根据以往施工经验，为保证现场施工受约束少，采用拌合站按设计配比拌合不加水的混合料，运至现场储备，并采用防水薄膜覆盖，现场使用时，根据设计加水量，加水使用，解决了使用过程中由于时间较长，砂浆初凝后废弃，浪费材料。2、片石。应采用干净、无风化、无裂纹和其它缺陷，强度应符合规范要求，并不小于MU30,片石厚度不得小于15cm，砌筑时应大面朝下、平铺卧砌，坡脚坡顶等外露面成选用较大的石料，并加以修整。在施工前应将表面的污渍应予清除。3、现场应采用座浆挤将法进行浆砌片石施工，砂浆应饱满密实，做到坡面顺适、勾缝平顺、养生及时。片石砌筑时，应注意利用片石的自然形状，使其相互交错衔接在一起，石块应大小搭配、相互错叠、咬接紧密。 座浆挤浆法描述：座浆法即先铺砂浆，再砌片石。挤浆法即先将砂浆铺设于己砌筑面上，再将片石放置于砂浆上，采用片石重力将浆体挤压入缝,达到密实效果。4、石料大小应搭配，较大的石料应以大面为，较宽的砌缝可用小石块挤塞，挤浆时可用小锤敲打石料，将砌缝挤紧，不得留有空隙。5、定位砌块表面砌缝的宽度不得大于4cm。砌体表面与三块相邻石料相切的内切圆直径不得大子7cm，两层间的错缝不得小于8cm。6、填腹部分的砌缝宜减少，在较宽的砌缝中可用小石块塞缝。7、砌体表面的勾缝，应符合设计要求，并应在砌体砌筑时留出2cm深的空缝。勾缝采用凹缝。勾缝所用的砂浆强度，不得小于砌体所用的砂浆强度。勾缝时先将砂浆在石头接缝处磨平，在用灰刀或加工的专用工具将多余的砂浆剃掉，只留光洁、平滑且在缝屮心的5cm,然后5cm屮心部位压槽，压槽一定要均匀，用专门制作的小钢片最好，槽宽1.3-1.5cm，槽深0.5cm,压槽一定要找细心且手力拿拈得当的人进行施工，压槽完毕后，要将槽用黑墨汁勾涂。勾缝可以在砌筑完成后立即进行或者砌筑大片完成后进行，砌筑大片完成后再进行勾缝的要在勾缝前将整个勾缝处的坡面、缝U用水湿润后在进行，以免勾缝的砂浆水分被先以砌好的石头将水分吸走，影响砂浆质量。8、砌体砌筑完毕应及时用土工布覆盖，并经常洒水保持湿润，常温下养护期不得小于7d。 9、镶边、基础的伸缩缝应和混凝土预制块拼装骨架留置的一致，铺砌应分段施工，按图纸要求设置仲缩缝，如图纸无有关要求时，按25-30m设置，并用柔性材料填塞。（二）骨架施工骨架护坡采用人工开挖沟槽拼装预制块，从下至上逐级施工的次序。1、施工放样依据设计文件放样骨架顶、坡脚的位置，与设计文件有出入的地方要合理布置，特别注意边坡边角处的放样。保证骨架顶、坡脚的顺畅性及整体线型的圆顺性。测量放样过程屮及时做好护桩工作，以便后期准确使用。经测量监理工程师对边坡进行验收后方可进行坡面挖方施工。放样密度为直线段20m一桩，曲线段10m—桩。2、开挖沟槽施工前先清刷坡面浮土，填补坑凹，使坡面大体平整。对相邻级边坡间的平台要做整平夯实处理，同时要保证一定的单向纵坡，以保证平台水沟的稳定性及排水顺畅性。根据放样后的横、竖梁位置，人工开挖沟槽。对不稳定的挖方槽底及坡面要做换填夯实处理。同一级边坡挖方顺序是：由上之下，一步到位，槽底密实平顺，禁止超挖。3、预制块砌筑砌筑预制块构件时，严格掠制构件底面标高，采用每10m挂双线施工，按设计标高挂线，并进行个别调整（竖曲线顶点），使线型顺适，顶面纵坡平顺。 先清除所有杂物及松散粒料，对预制块充分洒水湿润。先铺设lcm厚7.5号水泥砂浆，大致抹平。靠线安放构件，并有砂浆刮缝逐块砌筑，缝侧面先湿润，确保平面位置精确，高程准确，表面平整，缘石轴线与路中心平行，顶面纵坡与路面纵坡一致。相邻两块预制构件的高差不超过2mm。施工时要求水泥砂浆饱满，预制块之间、预制块与片石之间应砌筑牢固，砌筑后边缘应回填好，夯填密实，防止表水侵入冲毁骨架。骨架内填土坡面与骨架坡面保持一致。4、勾缝A、在预制构件顶面和侧面勾抹平缝，缝齐清晰美观，并在沥青面层铺筑前完成。B、预制构件之间勾lcm凹缝，勾缝前先洒水湿润，确保凹缝密实均匀，无杂物污染。5、养生砌筑完成后对砂浆和勾缝处洒水养生，养生期不少于7d。（三）绿化施工（植草护坡）清理坡面碎石，将粒径超过20cm的土块打碎，使其有利于有机材料和坡血的紧密结合。按照坡面纵向间距20cm开挖3-5cm深平行横沟。铺设三维土工格网垫，网垫标准宽度不小于2m,网眼尺、?不大于3.5*3.5cm,拉伸负荷＞2KN/m，层数为4层，网宽方向与线路方向一致，三维网在坡顶延伸50cm,在坡顶和坡脚挖30cm沟槽，将三维网铺设于沟 内，并用方木桩固定并填土夯实。再自上而下平铺到坡脚，网间平搭、紧贴坡面，无褶皱和悬空现象。搭接长度为10cm。并用U型钢筋固定。锚固U型钢筋水平间距为2m,顺坡向间距为2m,呈梅花形布设。三维土工格网垫铺设完成后，可采用客土喷播或液压喷播的施工方法，将客土、水、木纤维、草籽、黏合剂、保水剂等按照配比及规定程序加入罐内搅拌，持续搅拌5-lOmin。喷射应从正面进行，厚度均匀，喷播时，由高向低进行喷播，喷洒幅宽5-6m，幅高lm，喷播接茬时应压茬40cm。喷播的混合浆体应当具有良好的附着力及明显的颜色，喷射面不遗漏、不重复且均匀。喷薄完成后及时用无纺布进行覆盖，坡顶延仲30cm用土压住，两幅搭接10cm,用8号铁丝做成的U型钉或竹筷固定，间距为100cm。加强绿化坡面管理，适时适度喷水、施肥，加强病虫害防治工作，对稀疏无草区进行补种。洒水养护应用高压喷雾剂使养护水成雾状均匀地湿润坡面，避免射流水冲击坡面，形成径流，带走草籽及冲刷边坡。养护时间以坡面植被生长情况而定，一般不小于45天。当表层土10-15cm土壤为白色，必须补水，一般以黄昏或清晨为补水最佳时间，中午温度最高时，禁止洒水。补水量应根据草籽需水量确定，为保证草籽正常生长，对新植草坪除雨季外，每周补水1-2次，水量要充足，保证草籽需水量，土层含水量应控制在40-60%为宜。定时人工除杂草，定期施肥，至少5次，在生长旺季，适度增加N、P、K肥。 草长到5-6cm时，揭去无纺布，根据岀苗的密度进行间苗、补苗。七、质量要求（一）预制块1、混凝土的强度要符合设计要求，每100m留置试件不应少于一组。2、每盘混凝土在入模前做一次坍落度，且要符合设计要求。3、预制块表面密实平整、颜色均匀，不得有蜂窝、孔洞、疏松、麻面和缺棱掉角等缺陷。4、预制块截面尺寸应符合设计要求，不允许超过20mm。5、预制块强度未达到1.25MP前，不得在其上踩踏或搬运、码放。6、预制块的养护应及时，且养护用水要与拌合用水相同。（二）浆砌片石1、片石强度应符合规范要求，不应小于MU30;砂浆强度应符合设计要求，砂浆质量应符合规范及验收标准要求。32、护坡坡面应密实、稳同，轮廓线顺直。3、砌筑采用挤浆法，确保灰缝饱满。砌块应大面朝下，丁顺相间，互相咬接，上下错缝，不得有通缝和空缝。砌体周边应平顺整齐。4、浆砌坡面局部超挖或凹陷处应挖成台阶，用与砌体相同的材料砌补，不得回填土、石或干砌片石。5、浆砌片石允许偏差及检验标准应符合以下标准：平而位置，偏差不超过100mm;坡顶位置偏差不超过30mm;坡率偏差不能超过0.5%设 计值；砌体厚度偏差不能超过30mm;底面高程偏差不能超过50mm;表面平整度偏差不能超过30mm;表面砌缝宽度不能大于40mm;每找平一次的砌筑高度不能大于1200mm;两层间竖向错缝不能小于80mm;三块石料间的内切圆直径不能大于70mm。八、质量保证措施1）保证工程质量技术组织措施1.建立层次分明的责、权、利相结合的质量责任制，认真幵展全面质量管理，做到质量重担人人挑、人人肩上有指标，同时抓住施工现场，对整个工程项目的施工全过程进行监督管理，消灭质量通病，使质量管理上新水平。2.加强技术管理，每道工序都进行书面技术交底，交底人，接收人在书面上签字，明确责任，组织各班组长学习技术规范，让每参与人能熟悉质量验收的标准。严格按设计要求和《公路桥涵施工技术规范》组织施工。2）主要分项工程质量控制点及具体措施1.建立质量管理小组，及时处理现场质量问题，积累原始资料，按期进行整理总结。2.施工员在所管理班组进行跟班监控，并及时将信息提供给质检员、技术部门，由技术主管及时进行处理。3.各分项工程质量严格执行“三检制”，对各班组定时、定点、定位施工，层层把关，做好质量等级的验评工作。每道工序应自检、互检、质检合格后报监理工程师，检验合格后方可进行下道工序施工，杜绝返工。严格遵守有关施工技术规范及质量评验标准，为创优工程打好基础。3）现场材料质量管理 1.对进场材料严把质量关，不合格材料不许进场，按规范要求，按批、按时、按生产厂家，检验进场材料各项指标。所有原材料、半成品必附有合格证，进场时做好进货检査、检验，对有二次检验要求的材料，按要求取样送试验室进行试验，对不合格产品予以退场。2.材料场场后，应在现场的指定地点堆放、分类存放，有防潮要求的应进入库房，并有具体的标识。3.要求各施工班组加强试验检测工作，完善检测机构，按规范要求对进场原材料、砂浆进行试验，做到取样有随机性、代表性、真实性，反映工程质量，以试验数裾指导工作。4）技术复核及隐蔽工程验收1.对于技术性强的且对分项分部工程质量起重大影响的施工内容，在其正式开始实施或下道工序施工前，必须由技术员、质检员进行技术复核，并留下记录。2.所有隐藏工程记录，必须经监理工程师和有关验收单位签字认可后j能组织施工。九、安全保障措施1.建立健全安全文明奖罚制度，树文明施工之风，创安全生产之实。2.贯彻落实上级有关部门，有关安全生产，文明施工的管理规定，明确岗位职责，定期组织安全文明检查，对进场施工人员进行“三级”安全教育。3.机械操作手必须经培训持证上岗，下班后不得赌博、酗酒，抓紧休息，严禁疲劳驾驶， 1.加强对施工用电的管理，临电全部采用三相五线制，对开关箱采用一机一闸一漏电保护器原则。工作区、生活区电缆线由专职电工安装、搭接，严禁私拉电线，施工电缆或架高或穿在塑料管内埋入地下。严禁使用电炉等明火电器，所有线路都必须安装空气保护关头，以防漏电能立即断幵线路。2.施工路段树立醒目标志牌或警示灯，或拉上隔离胶纸带，以防人穿行。3.上班时必须穿戴相应的劳保用品，严禁穿拖鞋进入施工区。十、水土保持与环境保护措施1.加强对全体职工、民工的环保思想教育，重视环境保护，文明施工。2.在施工时对附近不应拆除的建筑物、树木以及管线、水电等设施应予以保护。3.加强施工现场粉尘、噪音、废气、污水的监视工作，把它与文明施工现场一起检查、考核、奖惩，采取措施消除粉尘、废气、污水的污染。4.保护和改善施工现场的环境，防止水土流失，进行综合治理。5.作好宣传教育工作，采取有效措施控制人为噪音、粉尘的污染，采取技术措施控制粉尘、污水、噪音污染。十一、附件技术、安全、环保交底及三级交底签认单；自檢及抽检资料;
