边坡防护工程施工方案

边坡防护工程施工方案

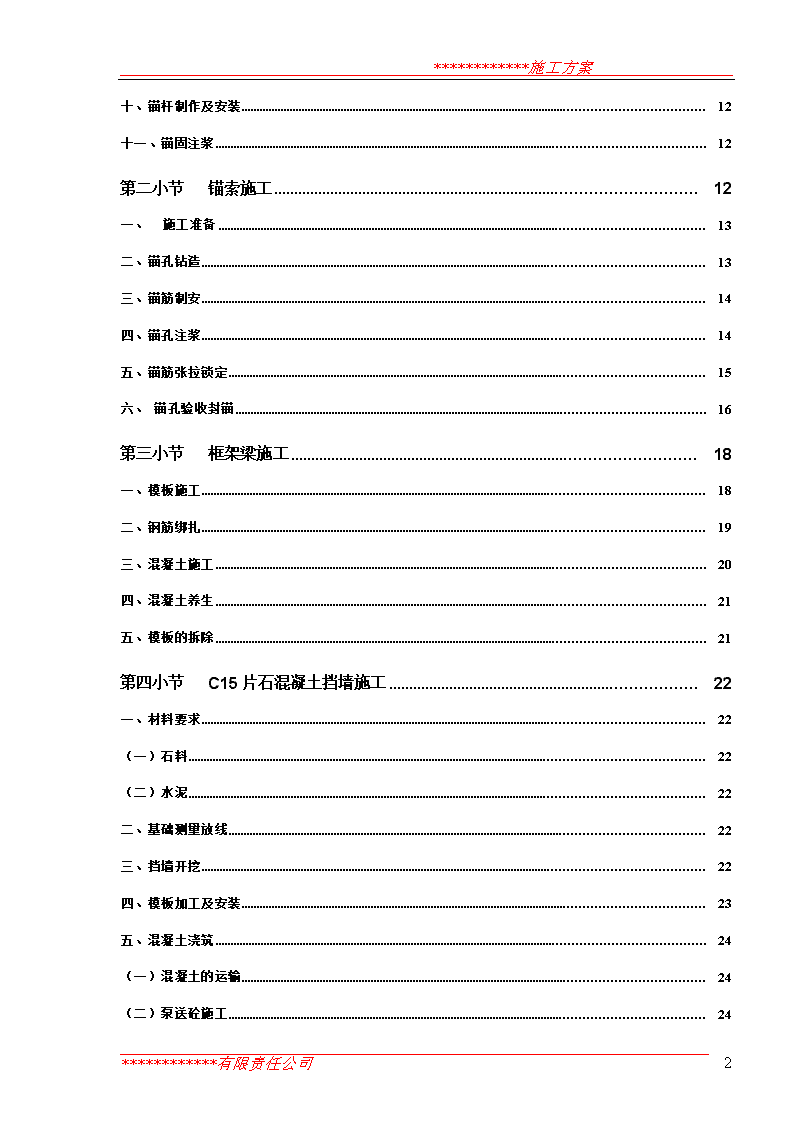

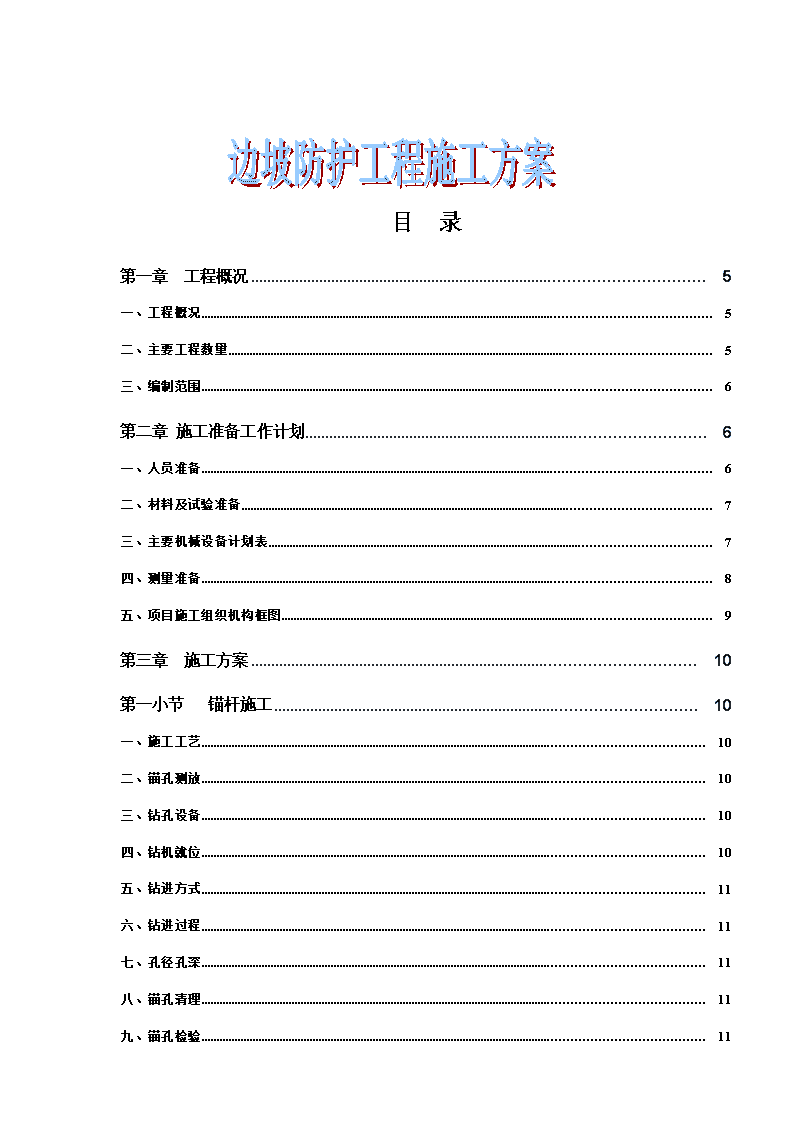

************施工方案目录第一章工程概况5一、工程概况5二、主要工程数量5三、编制范围6第二章施工准备工作计划6一、人员准备6二、材料及试验准备7三、主要机械设备计划表7四、测量准备8五、项目施工组织机构框图9第三章施工方案10第一小节锚杆施工10一、施工工艺10二、锚孔测放10三、钻孔设备10四、钻机就位10五、钻进方式11六、钻进过程11七、孔径孔深11八、锚孔清理11九、锚孔检验1138************有限责任公司 ************施工方案十、锚杆制作及安装12十一、锚固注浆12第二小节锚索施工12一、施工准备13二、锚孔钻造13三、锚筋制安14四、锚孔注浆14五、锚筋张拉锁定15六、锚孔验收封锚16第三小节框架梁施工18一、模板施工18二、钢筋绑扎19三、混凝土施工20四、混凝土养生21五、模板的拆除21第四小节C15片石混凝土挡墙施工22一、材料要求22（一）石料22（二）水泥22二、基础测量放线22三、挡墙开挖22四、模板加工及安装23五、混凝土浇筑24（一）混凝土的运输24（二）泵送砼施工2438************有限责任公司 ************施工方案六、混凝土养护25七、其他注意事项25第五小节M7.5浆砌片石护面墙施工26第六小节排水管施工26第七小节验收标准27一、锚索（杆）27二、片石砼挡墙27（一）基本要求27（二）实测项目27（三）外观鉴定28三、钢筋加工及安装验收标准28四、模板安装验标准29五、浆砌片石29第四章、施工进度计划30第五章施工总平面图30第六章质量、安全、文明施工措施31一、质量保证措施31二、质量保证体系框图34三、安全保证措施35四、施工安全检查控制框图37五、文明施工措施38附页1、施工总进度计划横道图39附页2、施工总平面图3938************有限责任公司 ************施工方案第一章工程概况一、工程概况K22+000~K22+180XXX改路段，地质情况十分复杂。左侧为XXX改路路基边坡，右侧边坡最高为7级。根据管理处对两侧边坡的最终处理决定，在左侧增设锚杆框架梁，顶面与路基结合处设40厚M7.5浆砌片石护面；右侧七级边坡在原设计的基础上，在第四级边坡段增加锚杆防护，左右侧路堑挡墙设计为C15片石砼。右侧边坡除第一级边坡坡率为1:0.5，设置6米高脚墙；第二、三级边坡边坡率为1:1.5，分别采用客土喷播防护和TBS岩石植被防护并部分采用预应力锚索框架加固；第四级到第七级边坡坡率为1:1.25，分别采用客土喷播防护和TBS岩石植被防护；邻近的边坡采用客土喷播防护。本方案涉及锚索（杆）框架加固、坡脚C15片石混凝土挡墙、护面墙等边坡防护工程，其主要工程数量如下：二、主要工程数量左侧：（一）每9米锚杆框架工程量：1、Ø32锚杆：454.32kg2、II级钢筋：1335.96kg,I级钢筋：272.67kg3、C25砼框架梁：13.8m34、M30水泥砂浆：0.37m3，M7.5水泥沙浆：35m35、垫板：9.5kg6、1型C级M30螺母6个。右侧：（一）每9米锚杆框架工程量：1、Ø32锚杆：681.48kg2、II级钢筋：1645.3kg,I级钢筋：337.76kg3、C25砼框架梁：17.92m34、M30水泥砂浆：0.55m3，M7.5水泥沙浆：43.7m35、垫板：14.22kg6、1型C级M30螺母9个。（二）K24+055~K24+115.0段预应力锚索工程量：1、φs15.2mm钢铰线：12240m38************有限责任公司 ************施工方案2、II级钢筋：22440.8kg3、C25砼框架梁：246.2m34、C40水泥浆：24m35、锚索锚具：60套。每延米挡墙工程量：1、C15片石砼：16.66m32、M7.5浆砌片石：0.24m33、无沙混凝土：0.711m34、Ø50PVC管：2.4m5、透水土工布：4.0m2。三、编制范围本方案编制范围：左右侧边坡预应力锚索（杆）框架加固、左右侧坡脚C15片石混凝土挡墙、M7.5浆砌片石护面墙等边坡防护工程。第二章施工准备工作计划一、人员准备1、选配经验丰富，技术业务精湛，事业心和责任感强的工程师及工作人员，全面负责和加强对该项工程的生产指挥和技术管理工作。2、调遣专业性强的作业队伍投入施工，确保XXX段边坡防护工程施工顺利完成。3、根据施工要求，组织好施工力量。XXX段左右侧边坡防护工程由技术负责人负责，并配备路基工师1名、试验工程师1名和1名测量工程师、机械班、电工班、运输班、钻孔班、钢筋班、混凝土班、杂工班等。4、主要管理人员配置表序号姓名在项目担任职务职称备注1项目经理工程师2技术负责人高级工程师3安全主任工程师4路基工程师工程师5合约工程师工程师6计量工程师工程师7质检工程师工程师8试验工程师工程师38************有限责任公司 ************施工方案9测量工程师工程师10机械工程师工程师11财务负责人会计师12工程资料主管工程师13现场负责人14现场负责人6、主要班级配备序号班组人数备注1电工班2人2机械班6人3机械维修班2人4钻孔班20人5钢筋班10人6混凝土班10人7杂工班10人二、材料及试验准备根据施工进度计划，制定材料供应计划，XXX段左右侧边坡防护工程其材料主要为钢铰线、钢筋、混凝土、水泥、锚具等材料。在开工前，我们已由项目部试验工程师现场取样并经监理试验工程师进行了见证送检，所有用于本工程的材料，已由试验室检验合格，并且申报监理公司批复，不合格材料禁止用于本工程。三、主要机械设备计划表XXX段左右侧边坡防护工程施工所使用的主要机械设备为钻孔机、张拉机、注浆车、压浆泵、试验测量仪器、辅助设备为发电机等。（见下表）主要机械设备计划表序号机械设备名称型号规格数量(台)国别产地制造年份额定功率（kw）生产能力备注1锚索钻机HD-904佛山200337KW120/100运转良好2自卸汽车克拉斯2俄罗斯199815T运转良好3钢筋切割机（GQ6-40）3深圳20012.5KW(50*50)m运转良好4电焊机（BX-500A）10昆明20005.6KW运转良好5浆液制备系统自制4顺德200610KW运转良好6注浆车SNC-3004广州200530KW6/h:ll-150运转良好7压浆泵BW3204郑州20055KW4m3/h运转良好8砂浆搅拌机JS3502徐州20035.5运转良好38************有限责任公司 ************施工方案9张拉设备2深圳2006运转良好9小推车6新购10托灰板10新购11抹子10新购四、测量准备施工前，已对图纸进行校对。对原有导线点不能满足施工需要的地方已进行了加密，保证在整个施工过程中，相邻导线点间能相互通视。38************有限责任公司 ************施工方案五、项目施工组织机构框图施工组织机构框图项目经理：项目副经理：项目总工：安全主任：盐坝高速公路C段第二合同段项目施工组织机构路基工程师。。路基工程师。。试验工程师。。机械工程师。。计量工程师。。合约工程师。。质检工程师。。测量工程师。。资料负责人。。财务负责人。。现场负责人。。电工班混凝土班机械维修班木工班机械班汽车运输班杂工班工程技术部质量安全部合约部物资设备部综合办公室技术顾问室试验室测量室钢筋班钻孔班38************有限责任公司 ************施工方案第三章施工方案由于工程已接近尾声，XXX段边坡防护工程工程量较大。须集中力量攻坚边坡防护工程。各施工工艺如下：第一小节锚杆施工一、施工工艺测放孔位→钻机就位→调整角度→钻进成孔→清孔→安放锚杆和注浆管→注浆→框架梁施工→养护→锚杆封头。二、锚孔测放边坡施工边挖边加固，即开挖一级，防护一级，不得一次开挖到底。根据各工点工程立面图，按设计要求，将锚孔位置准确测放在坡面上，孔位误差不得超过±50mm。如遇既有刷方坡面不平顺或特殊困难场地时，需经设计监理单位认可，在确保坡体稳定和结构安全的前提下，适当放宽定位精度或调整锚孔定位。三、钻孔设备钻孔机具的选择，根据锚固地层的类别、锚孔孔径、锚孔深度、以及施工场地条件等来选择钻孔设备。岩层中采用潜孔冲击成孔；在岩层破碎或松软饱水等易于塌缩孔和卡钻埋钻的地层中采用跟管钻进技术。根据本工程现场实际情况，采用潜孔钻机钻孔，钻机成孔孔径锚索不小于130mm，锚杆不小于90mm，锚孔与水平面成25度倾角。四、钻机就位锚孔钻进施工，搭设满足相应承载能力和稳固条件的脚手架，根据坡面测放孔位，准确安装固定钻机，并严格认真进行机位调整，确保锚孔开钻就位纵横误差不得超过±50mm，高程误差不得超过±100mm，钻孔倾角和方向符合设计要求，倾角允许误差位±1.0°，方位允许误差±2.0°。38************有限责任公司 ************施工方案五、钻进方式钻孔要求干钻，禁止采用水钻，以确保锚索施工不致于恶化边坡岩体的工程地质条件和保证孔壁的粘结性能。钻孔速度根据使用钻机性能和锚固地层严格控制，防止钻孔扭曲和变径，造成下锚困难或其它意外事故。六、钻进过程钻进过程中认真做好施工记录，如钻压、钻速、地层和地下水情况等。钻孔孔径、孔深要求不得小于设计值，并钻超50厘米，钻进过程中若遇到塌孔，应立即停钻，并通知监理工程师后采用注降固壁处理，24小时后重新钻进，或采用跟管钻进工艺。七、孔径孔深钻孔孔径、孔深要求不得小于设计值。为确保锚孔直径，要求实际使用钻头直径不得小于设计孔径。为确保锚孔深度，要求实际钻孔深度大于设计深度0.5m。八、锚孔清理钻进达到设计深度后，不能立即停钻，要求稳钻1～2分钟，防止孔底尖灭、达不到设计孔径。钻孔孔壁不得有沉碴及水体粘滞，必须清理干净，在钻孔完成后，使用高压空气（风压0.2～0.4MPa）将孔内岩粉及水体全部清除出孔外，以免降低水泥砂浆与孔壁岩土体的粘结强度。除相对坚硬完整之岩体锚固外，不得采用高压水冲洗。若遇锚孔中有承压水流出，待水压、水量变小后方可下安锚筋与注浆，必要时在周围适当部位设置排水孔处理。如果设计要求处理锚孔内部积聚水体，一般采用灌浆封堵二次钻进等方法处理。九、锚孔检验38************有限责任公司 ************施工方案锚孔钻造结束后，须经现场监理检验合格后，方可进行下道工序。孔径、孔深检查一般采用设计孔径、钻头和标准钻杆在现场监理旁站的条件下验孔，要求验孔过程中钻头平顺推进，不产生冲击或抖动，钻具验送长度满足设计锚孔深度，退钻要求顺畅，用高压风吹验不存明显飞溅尘碴及水体现象。同时要求复查锚孔孔位、倾角和方位，全部锚孔施工分项工作合格后，即可认为锚孔钻造检验合格。十、锚杆制作及安装锚筋在钢筋制作场统一制作，锚筋下料应整齐准确，误差不大于+/-50毫米，钢筋锚杆加长0.5米。为保证锚杆周围有足够的砂浆保护层，沿锚杆钢筋长度每2米焊一衬架，使锚杆呈节状，以增大锚杆的抗拔力。在锚杆运至现场后，沿锚筋安装压浆管（内径φ15PVC管），压浆管与钢筋用铁扎丝绑扎牢固并采取相应的防锈措施，防止锚杆体占上油脂、泥土等杂物。锚筋的安装，必须在现场监理旁站的前提下进行。安装锚杆前再次再用高压风吹孔，人工缓缓将锚杆放入孔内，用钢尺量出孔外露出的钢筋长度，计算孔内锚杆长度（误差控制在50mm范围内），确保孔内锚杆长度。十一、锚固注浆锚杆注浆采用水灰比0.4-0.5的水泥砂浆,其中锚固段遇土质或砂土状强风化岩层且富水时应采用二次高压劈裂注浆法来提高地层锚固力。注浆材料要求严格按照经试验合格的配比备料，注浆浆液应严格按照配合比搅拌均匀，随拌随用，浆体强度不低于30Mpa。锚孔注浆必须采用孔底返浆方法（注浆压力一般为2.0Mpa左右），直至孔口溢出新鲜浆液，严禁抽拔注浆管或孔口注浆；如发现孔口浆面回落，应在30分钟内进行孔底压注补浆2-3次，确保孔口浆体充满。在注浆作业开始和中途停止较长时间再作业时，应用水或水泥稀浆润滑注浆泵及注浆管路。注浆过程应认真做好现场施工注浆记录，每批次注浆都应进行浆体强度试验，试件不得小于两组。浆体未达到设计强度的70%时，不得在锚筋体端头悬挂重物和拉绑碰撞。对锚孔注浆施工，应严格执行有关施工规定和设计要求，确保锚固工程质量。在施工达到28d以后，要随机抽取3根做抗拉拔试验，拉拔力不小于150KN/根。第二小节锚索施工预应力锚索施工主要包括施工准备、锚孔钻造、锚筋制安、锚孔注浆、砼结构钢筋制安、混凝土浇灌、锚孔张拉锁定和验收封锚等工作流程。具体做法如下：38************有限责任公司 ************施工方案一、施工准备进行预应力锚索施工前应明确施工方法、施工工艺、人员组织和施工设备、材料、试验、检测安排及安全、质量管理。随后申请单项工程开工，开工条件包括开工报告、锚筋材料试验、浆体材料试验、配合比试验、相关机械设备等。并应注意张拉设备及有关机具进行标定。在单项工程开工申请批复后，按设计要求进行锚索基本试验，即抗拔拉破坏试验。在基本试验锚孔施工完成后，在锚固浆体达到28天龄期且锚墩砼强度达到80%后进行试验。基本试验的目的在于验证设计采用的锚索的性质和性能、施工工艺、设计质量、设计合理性以及所提供的安全储备，同时考虑有关搬运、储存、安装和施工准备过程中的抗物理破坏的能力。锚索施工前，应根据锚固地层、锚固吨位做破坏性抗拔试验。试验孔具体位置应由监理和设计代表现场确定，使试验孔可以代表工程孔地层实际情况。试验孔自由段不注浆，锚固段与自由段之间设置止浆袋，锚固段外恻应设排气管，排气管伸入锚固段5-10厘米，其注浆方法与充满标准和工程孔相同。试验时应记录各级荷载及锚头位移等详细数据，并在工程锚索施工前及时向设计单位提交试验报告，以验证与调整设计。安装锚索前，应先进行钻孔深度、钻孔倾角、锚索长度的检验；然后安装经现场监理检验制作合格的锚索并注浆；锚索施工完毕后，按规范要求进行锚索验收试验和长度检验。二、锚孔钻造按照设计桩号采用拉尺丈量，结合水准测量进行放线，并用铁钎和油漆标记准确定位锚孔位置。钻机严格按照设计孔位、倾角和方位准确就位，采用测角量具控制角度，钻机导轨倾角误差不超过±10，方位误差不超过±20。锚索成孔应根据地层选用相应的锚杆钻机，且钻进过程中严禁开水冲钻及冲洗孔壁，同时应严格控制钻进速度，防止钻孔偏斜、扭曲或变径。在钻进过程中要认真做好施工记录，如钻压、钻速、地层和地下水情况等。钻孔孔径、孔深要求不得小于设计值，并钻超50厘米，钻进过程中若遇到塌孔，应立即停钻，并通知监理工程师后采用注降固壁处理，24小时后重新钻进，或采用跟管钻进工艺。38************有限责任公司 ************施工方案锚孔钻造结束后，使用高压空气将孔中的岩土及水全部清除出孔外，经现场检验合格后，方可进行锚筋体安装。三、锚筋制安锚筋的制作应搭建高于地面50厘米以上与锚筋设计长度相适应的制作台及简易防晒防雨棚，受地形限制，需在边坡平台进行锚筋制作的，也应搭建制作台，同时做好防晒防雨措施。锚筋下料应整齐准确，误差不大于±50毫米，预留张拉段钢绞线长度1.5米，钢筋锚杆0.5米。设计预应力锚索为压力分散型锚索，其锚筋材料采用无粘结高强度低松弛钢绞线，对钢绞线不同单元和钢筋接头进行醒目可靠的标记。下料还应注意各单元锚索长度是不同的，钢绞线一律采用机械切割下料。挤压头的组装，挤压套、挤压簧安装准确，挤压顶推进应均匀充分，施工中应严格控制钢绞线挤压套挤压工艺，并抽取3%进行检测，确保单根挤压强度不低于200KN。组装承载体时应定位准确，挤压套通过螺栓在承载体和限位片之间栓接牢固。架线环间距为1.0-1.5米，应准确定位、帮接牢固，锚孔孔口位置必须设置一个架线环。注浆管穿索安装准确定位，绑扎结实牢固，应深入导向帽5-10厘米。导向帽可点焊固定于最前端承载板上，并应预留溢浆孔，保证孔底返浆。所有钢质部分均应均匀涂刷防腐油漆。锚筋体摆放顺直，不扭不叉，排列均匀。锚筋体经检验合格后，方可运输至相应孔位进行安装。水平运输时各支点间距不小于2米，且转弯半径不宜太小；垂直运输时，除主吊点外，其它吊点应使锚筋体安全快速脱钩。锚筋体的安装时应按设计倾角和方位平顺推进，严禁抖动、扭转和串动。安装完成后，不得随意敲击钢筋或悬挂重物。锚筋体的安装，必须在现场监理旁站的条件下进行。四、锚孔注浆注浆分制浆和注浆两个作业过程。锚孔内水泥砂浆标号要求M40，配合比通过试验配制，水灰比控制在0.4-0.5，可掺入适量早强剂，以缩短张拉等待时间，但严禁掺用具有中、强腐蚀性的外加剂。砂浆严格按配合比采用砂浆搅拌机搅拌均匀，浆液在初凝之前用完，并不得混入杂物。38************有限责任公司 ************施工方案注浆采用埋管式注浆，即由孔底向上有压一次性灌浆，压力不小于0.6~0.8Mpa，砂浆至孔口溢满为止，注浆管不拔出。此方法操作简便且灌浆质量好。注浆操作的同时，应制作相应砂浆试件，并埋入滑坡体中养护，以备张拉工序开展作强度参考。注浆过程中，土体松散、岩体破碎较易发生漏浆情况，严重时砂浆无法注满，此时可采用人工从孔口填塞砾石、岩粉，使之与浆液混合，填塞裂缝漏浆。由于水泥浆有收缩性，注浆后的第二天应做补浆处理，使孔段砂浆饱满。注浆过程应认真做好现场施工注浆记录，每批次注浆都应进行浆体强度试验，试件不得小于两组。浆体未达到设计强度的70%时，不得在锚筋体端头悬挂重物和拉绑碰撞。锚孔钻造完成后应及时进行锚筋体安装和锚孔注浆，原则上不得超过24小时。当采用二次劈裂注浆提高地层锚固力时，以浆体强度控制开始劈注时间（一次注浆体强度为5MPa），需在二次注浆管的锚固段内设花孔和封塞，二次注浆的高压注浆管应采用镀锌铁管或钢管。五、锚筋张拉锁定在注浆浆体与台座混凝土强度达到设计强度80％以上时，方可进行张拉锁定作业。如为选定进行验收试验的锚孔，应在达到设计强度的条件下，待验收试验结束并经检验合格后再进行。验收试验的锚孔应由监理工程师、设计代表现场确定。锚斜托台座的承压面应平整，并与锚筋的轴线方向垂直。锚具安装应与锚垫板和千斤顶密贴对中，千斤顶轴线与锚孔及锚筋体同轴一线，确保承载均匀。锚筋的张拉必须采用专用设备，设备在张拉作业前应进行标定，锚具、夹片等检验合格后方可使用。锚索正式张拉前，应取10～20％的设计张拉荷载，对其预张拉1～2次，使其各部位接触紧密，钢绞线完全平直。对于压力分散型锚索，因各单元锚索长度不同，张拉应注意严格按设计次序分单元采用差异分步张拉，根据设计荷载和锚筋长度计算确定差异荷载，并根据计算的差异荷载进行分单元张拉。本段锚索L3=29m，L2=34m，L1=39m；单孔设计拉力500KN，每根钢胶线拉力为500/6=83.33KN。a、压力分散型锚索各单元差异伸长量和差异荷载计算公式：差异伸长量：△Li=（σ/E）·Li，（式中σ=P/A；i=1，2，3）△L1=（σ/E）·L1=(500*3900)/(6*139*195)=11.99cm,△L2=10.46cm,△L3=8.92cm.38************有限责任公司 ************施工方案△L1-2=△L1-△L2=11.99-10.46=1.53cm△L2-3=△L2-△L3=10.46-8.92=1.54cm差异荷载:△P1=E·A·（△L1-2/L1）·2=21.4KN△P2=E·A·（△L2-3/L2+△L2-3/L1）·2=45.88KN其中：L1，L2，L3—分别为第一、第二、三单元锚索的长度，且L1＞L2＞L3；△L1，△L2，△L3—各单元锚索在给定最终张拉（设计锁定）荷载作用下的伸长量；△L1-2，△L2-3—各单元锚索在给定最终张拉（锁定）荷载作用下的差异伸长量；σ—给定最终张拉(设计锁定)荷载作用下钢绞线束应力；P—给定最终张拉(设计锁定)荷载作用下单根钢绞线束荷载;A—单根钢终线束的截面面积；E—钢绞线的弹性模量；△P1，△P2—分步差异张拉之第一、二步级张拉荷载增量。b、在每级加荷等级观测时间内，锚头移量不大于0.1mm时，可施加下一级荷载；否则需延长观测时间，直至头位移增量2.0h小于2.0mm时，方可施加下一级荷载。c、锚索试验中出现下列情况之一时可视为破坏，应终止加载：锚头位移不收敛，锚固体从岩土层中拔出或锚索从锚固体中拔出；锚头总位移量超过设计允许位移值；后一级荷载产生的锚头位移增量超过前一级荷载产生位移增量的2倍；锚索的预应力在补足差异荷载后分5级按有关规范或规定施加，即设计荷载的25％，50％，75％，100％和110％。在张拉最后一级荷载时，应持荷稳定10～15min后卸荷锁定。锚索锁定后48小时内，若发现明显的预应力损失现象，则应及时进行补偿张拉。六、锚孔验收封锚验收试验的目的是检验施工质量是否达到设计要求，它是针对所有工程锚索进行的；通过验收试验，可获知锚索受力大于设计荷载时的短期锚固性能，以及满足设计条件时锚索的安全系数。验收试验设备和方法：a.试验设备包括张拉千斤顶、油压表、油泵和用于连接它们的高压油管，以及相关变形量测系统和固定设施。张拉设备投入正式使用前，应由具有相应资质的计量单位进行标定，且在有效期内，并应绘制压力表读数与系统出力曲线。38************有限责任公司 ************施工方案b.验收试验对张拉系统的精度要求一般较高，试验时对锚索施加应力和变形需要几种设备同时进行测定，如精度较高的油压表、压力传感器、千分表、油标卡尺、挠度计等。验收试验的规定和要求：a.验收试验锚索数量不少于工程锚索总数的5％，且不得少于3根。验收试验锚索孔位应在指定边坡或项目工程全部工程锚索范围内由业主、监理和设计代表根据普遍性和代表性的原则进行随机抽样。b．试验应分级加荷，起始荷载宜为锚索设计荷载的30％，分级加荷值分别为设计荷载的0.5、0.75、1.0、1.2、1.33和1.5倍，最大试验荷载不能大于锚筋承载力标准值的0.8倍。对于压力分散型锚索，要求以设计最大试验张拉荷载计算补足差异伸长量（张拉荷载）后同步张拉至锚索设计荷载的30％作为起始荷载。如果最大差异张拉荷载大于设计荷载的30％，则以最大差异张拉荷载作为起始荷载。ｃ．验收试验中，当荷载每增加一级，均应持荷稳定10min，并记录位移读数。最后一级试验荷载也应维持10min。如果在历时10min内位移超过1mm，则该级荷载应再维持50min，并在15、20、25、30、45和60min时记录其位移量。ｄ．验收试验中，从50％设计荷载到最大试验荷载之间所测得的总位移量，应当超过该荷载范围内锚筋自由段长度的预应力筋理论弹性伸长量的80％，且小于自由段与1／2锚固段长度之和的预应力筋的理论弹性伸长值。对于压力分散型锚索，锚固段应视为零，其自由段应分单元按实际全长计算。大量的工程实践表明，对于土质或类土质及破碎锚固地层，考虑锚孔轴向压缩与锚固段孔壁剪切变形特性，其实测上限值一般比理论上限值偏大5～10%，应具体情况具体分析。ｅ．在最后一级荷载作用下的位移观测期内，锚头位移稳定，即在历时10min内位移不超过1mm，或者2h蠕变量不大于2mm。ｆ．如果试验结果同时满足上述ｄ、ｅ两款条件，则认为验收试验锚索合格；如发现一孔试验锚索不能同时满足上述ｄ、ｅ两款条件，则需增加抽样三孔锚索进行验收试验，直至验收试验锚索(杆)全部同时满足上述ｄ、ｅ两款条件，方可认为验收试验锚索合格。不合格锚孔数不得超过工程锚孔总数的5％。如果发现验收试验锚索不合格，则应及时上报有关部门并调查分析产生原因，根据实际情况具体分析，对指定验收工程锚索做如下处理：（1）报废或重新安装；38************有限责任公司 ************施工方案（2）降低锚固力使用；（3）进行补救性重新张拉等其它特殊处理措施。7．在全部工程锚索经抽样进行验收试验并符合上述有关规定和要求条件后，方可按照有关设计要求张拉锁定程序进行张拉锁定和封锚工作。对验收试验锚索一般应从1.50倍设计荷载全部退荷至零后，再重新进行张拉锁定作业。锚索张拉完成后应及时对锚头进行补浆和封锚，外锚头应用与锚梁同标号的砼封头，以防锈蚀破坏。对于锚具和锚梁等空隙的补浆应作为锚头防腐的一项关键工序在现场监理旁站的条件下认真进行，补浆管应插入锚梁底面以下进行返式补充注浆，直至补浆孔溢浆为止。对于锚具及锚筋外露部分应严格进行去锈除油后并及时采用与锚梁同标号混凝土进行封锚。　　锚杆钻孔应按设计倾角和孔深进行。当钻孔遇到障碍物无法钻进时，允许改变钻孔方向：当土层为软土时允许加大倾角，强锚杆打入有利的土层中：当钻孔深度不能满足要求时，应在该孔的左右或下方按锚杆抗拔力等同的原则补强。　　钻孔结束后，应将孔内松土、泥浆等清除干净，方可送入锚杆。下锚杆时，应把注浆管、锚杆和止浆袋一起放入孔内。注浆要严格控制配合比，并根据注浆情况多次注浆，以保证浆液充满孔壁，使锚杆具有较高的抗拔力。锚杆孔内锚固体强度达到设计强度的70％以上且不小于3天，方可开挖下—层土方。　　喷射混凝土要按设计配合比搅拌均匀，垂直作业面尽量从底部逐步向上部施喷，混凝土厚度要符合设计要求，每500/O喷射面留置试块一组，每组不小于3块。第三小节框架梁施工一、模板施工框架梁采用C25混凝土整体浇注，模板拟采用胶合板施工，其制作及安装方法如下：1、一般规定a、模板材料宜采用优质胶合板进行施工。b、在计算荷载作用下，对模板结构按受力程序分别验算其强度、刚度及稳定性。c、模板表面之间应平整，接缝严密，不漏浆，保证结构物外露面美观，线条流畅。浇筑混凝土之前，模板应涂刷脱模剂，脱模剂应采用同一品种，不得使用废机油等油料。2、模板的制作及安装38************有限责任公司 ************施工方案a、胶合模板可在施工现场制作，木模与混凝土接触面的表面应平整、光滑。木模的接缝可做成平缝、搭接缝或企口缝。当采用平缝时，应在接缝处内夹双面胶填实，外用玻璃胶刮平，防止漏浆。木模的转角处应加嵌条或做成斜角。b、模板拼装前将次龙骨贴模板一侧用电刨刨平，然后用铁钉将次龙骨固定于主龙骨上，使主次龙骨形成稳固框架，龙骨间距以70cm为宜。外侧方木紧贴土面，用圆木压方木上支撑龙骨牢固，内侧在模板顶面用木板钉铁钉支撑。c、重复使用的模板应始终保持其表面平整、形状准确，不漏浆，有足够的强度和刚度。d、安装模板时，应防止模板移位和凸出。底模可在模板外设立钢筋支撑固定。e、模板安装完毕后，应对其平面位置、顶部标高、节点联系及纵横向稳定性检查，经监理工程师检查签认后方可浇筑混凝土。浇筑时，发现模板有超过允许偏差变形值的可能时，应及时纠正。二、钢筋绑扎1、钢筋加工a、钢筋必须按不同钢种、等级、牌号、规格及生产厂家分批验收，分别堆存，不得混杂，且应设立识别标志。钢筋宜堆置在工棚内，露天堆置时，应垫高并加遮盖。b、钢筋应具有出厂质量证明书和试验报告单。对所用的钢筋应抽取试样做力学性能试验。c、钢筋的表面应洁净，使用前应将表面油渍、漆皮、鳞锈等清除干净。d、钢筋应平直，无局部弯折，弯曲的钢筋均应调直。e、钢筋焊接前，必须根据施工条件进行试焊，合格后方可正式施焊。焊工必须持考试合格证上岗。f、钢筋接头采用搭接或帮条电弧焊时，宜采用双面焊缝，双面焊缝困难时，可采取单面焊。钢筋接头采用搭接电弧焊时，两钢筋搭接端部应预先折向一侧，使两接合钢筋轴线一致。接头双面焊缝的长度不应小于5d，单面焊缝的长度不应小于10d。g、焊接时对施焊场地应有适当的防风、防雨设施。2、盖板钢筋加工及绑扎a、钢筋绑扎程序及方法（1）基础先铺垫2cm砂浆调平层，再进行钢筋制作安装。38************有限责任公司 ************施工方案人工搬运钢筋逐根就位，并对所有交叉点进行绑扎。（2）安装底模和侧模保护层垫块。（3）将钢筋逐根就位并对所有交叉点进行绑扎。钢筋接头需错开，同一截面钢筋接头数不得超过钢筋总根数的1/2，且有焊接接头的截面之间的距离不得小于1m。如锚杆与竖梁箍筋相干扰，可局部调整箍筋的间距。b、钢筋绑扎要求（1）受拉钢筋绑扎接头的搭接长度，应符合施工规范要求。受压钢筋绑扎接头的搭接长度，应取受拉钢筋绑扎接头搭接长度的0.7倍。（2）受力钢筋焊接或绑扎接头应设置在内力较小处，并错开布置，对于绑扎接头，两接头间距离不小于1.3倍搭接长度。（4）钢筋形成整体后，应及时安装保护层垫块，以免到后期使其安装困难，用撬棍安装时棍下应垫以小木板以免损伤模板。保护层垫块应具有足够的强度及刚度；使用混凝土预制垫块时，必须严格控制其配合比，配合比及组成材料应与框架梁一致，保证垫块强度及色泽与其相同；垫块设置宜按照梅花形均匀布置，间距不宜大于500mm。三、混凝土施工纵横向框架混凝土采用由下至上、先纵向后横向浇筑，尽可能一次浇注完毕。1、一般要求a、在进行混凝土强度试配和质量评定时，混凝土的抗压强度应以边长为150㎜的立方体尺寸标准试件测定。试件以同龄者三块为一组，并以同等条件制作和养护。b、拌制混凝土所使用的各项材料及拌合物的质量应经过检验，试验方法应符合现行《公路工程水泥混凝土试验规程》（JTJ053）的有关规定。2、商品砼进场的质量控制所有进场的商品混凝土应具有配合比单，附原材料（水泥、石子、砂、外加剂等）质量证明书及检验报告。混凝土进场后，目测混凝土表观质量，如是否离析、凝结，并对混凝土的坍落度进行抽查。3、混凝土的运输a、混凝土的运输能力应适应混凝土凝结速度和浇筑速度的需要，使浇筑工作不间断，并使混凝土运到浇筑地点时仍保持均匀性和规定的坍落度。38************有限责任公司 ************施工方案b、用搅拌运输车运输已拌和的混凝土时，途中应以2～4r/min的慢速进行搅动，混凝土的装载量约为搅拌筒几何容量的2/3。c、混凝土运至浇筑地点后发生离析、严重泌水或坍落度不符合要求时，应进行第二次搅拌。二次搅拌时不得任意加水，确有必要时，可同时加水和水泥以保持其原水灰比不变。如二次搅拌时仍不符合要求，则不得使用。4、基础混凝土浇筑a、浇筑混凝土前，应对模板进行检查，并做好记录，符合设计要求后方可浇筑。模板内的杂物、积水和钢筋的污垢应清理干净。模板如有缝隙，应填塞严密，模板内面应涂刷脱模剂。b、从高处直接自由倾落时，其自由高度不宜超过2m，以不发生离析为度。c、当倾落高度超过2m时，应通过溜槽等设施下落；溜槽下面混凝土堆积的高度不宜超过1m。d、混凝土应按一定厚度、顺序和方向分段浇筑，应在下段混凝土初凝前浇筑完成上段混凝土。e、浇筑砼宜使用插入式振动器，使用插入式振动器时，移动间距不应超过振动器作用半径的1.5倍，与侧模应保持50～100㎜的距离；插入时尽量和底模保持一定距离，以免振动棒碰撞模板使其变形；每一处振动完毕后应边振边徐徐提出振动棒。f、对每一振动部位，必须振动到该部位混凝土密实为止。密实的标志是混凝土停止下沉，不再冒出气泡，表面呈现平坦、泛浆。g、混凝土的浇筑应连续进行，如因故必须间断时，其间断时间应小于前段混凝土初凝时间时间。h、框架每9米间设置厚2cm的变形缝，用沥青麻絮填塞。四、混凝土养生混凝土浇注后，应加以覆盖和洒水养护，并应符合以下规定：1、混凝土应在终凝后及时进行覆盖养护，覆盖时不得损伤或污染混凝土表面。2、混凝土养生生时间不少于7d，可根据大气的温度和水泥品种及掺用的外加剂等情况，酌情延长；对掺用缓凝剂的混凝土不得少于14d。3、洒水的次数应能保持混凝土表面经常处于湿润状态。4、混凝土养护用水应与拌合用水要求相同。38************有限责任公司 ************施工方案五、模板的拆除1、因框架梁是在斜坡上施工，砼重量靠底模板承受，所以应在混凝土强度有一定强度后方可拆除，一般应在混凝土抗压强度达到20Mpa时方可拆除模板。2、模板拆除应按设计的顺序进行，一般应遵循先支后拆，后支先拆的顺序，拆时严禁抛扔。3、模板拆除后，应维修整理，分类妥善存放。第四小节C15片石混凝土挡墙施工一、材料要求（一）石料石料应符合设计规定的类别和强度，石质应均匀，不易风化，无裂纹；最小长度及中部厚度不小于200mm，每块重量宜为20~30kg，一条边条不小于30cm，石料抗压强度不少于40MPa。石料强度、试件规格及换算应符合设计要求，石料强度的测定应按现行《公路工程石料试验规程》（JTJ054）执行。片石一般是用爆破或楔劈法开采的石块，卵形和薄片者不得采用。用做镶面的片石，应选择表面较平整、尺寸较大者，并应稍加修整。（二）水泥水泥进场应有产品合格证和出厂检验报告，进场后应对强度、安定性及其他必要的性能试指标进行取样复试。其质量必须符合国家现行标准《硅酸盐水泥、普通硅酸盐水泥》（GB175）等的规定。根据国家现行标准《硅酸盐水泥、普通硅酸盐水泥》（GB175）等的规定，当对水泥质量有怀疑或水泥出厂超过3个月时，在使用前必须进行复试，并按复试结果使用。不同品种的水泥不得混合使用。38************有限责任公司 ************施工方案二、基础测量放线1、根据设计图纸，按道路施工中线、高程点测放挡墙的平面位置和纵断高程。2、在恢复路基中心线后，精确测定出挡墙基座主轴线和起讫点，伸缩缝位置，每端的衔接是否顺直，并按施工放样的实际需要增补横断面桩，测量中桩和挡墙各点的地面高程，并设置施工水准点。三、挡墙开挖挡墙挖方必须分段（不大于10米）跳槽开挖，由两侧向中间逐段开挖（开挖一段砌筑一段，待前段砌筑完毕后，方可进行下一段开挖），且应在锚索（杆）发生作用或张拉后，方可进行挡墙开挖施工。1、挡墙采用挖掘机开挖，人工配合挖掘机刷底。其部位尺寸、形状埋置深度均按设计要求进行施工。当开挖过程中发现地层明显变化或地下水发育可能影响边坡稳定时，应及时向有关部门汇报。2、开挖时，应有专人指挥，在开挖过程中不得超挖，避免扰动基底原状土。可在设计基底标高以上暂留0.3m不进行土方机械开挖，应在抄平后用人工挖出。3、基坑刷底时要预留10%的反坡（即内低外高）预留坡底的作用是防止墙内土的挤压力引起挡土墙向外滑动。4、在基槽边弃土时，应保证边坡稳定。当土质好时，槽边的堆土应距基槽上口边缘1米以外，高度不得超过1.5m。5、在距基底设计标高0.2~0.5m槽帮处，抄出水平线，钉上小木橛，然后用人工将暂留土层挖走。同时由两端轴线引桩拉通线，检查距槽边尺寸，确定基槽宽度，以此修整槽边。6、当遇有基底软弱或土质不良地段时，应通过变更设计程序，采取措施后方可施工。若有裂缝，应以水泥砂浆或小石子混凝土灌筑至饱满。若基底岩层有外露的软弱夹层，宜于墙址前对此层作封面保护，以防止风化剥落后基础出现折裂而使墙身外倾。7、任何土质基坑挖至标高后不得长时间暴露，扰动或浸泡，而削弱基底承载能力。基底尽量避免超挖，如有超挖或松动应将其夯实，基坑开挖完成后，应放线复验，并对基底立即进行承载力试验，要求基底地基承载力不低于设计要求，否则应采取换土或夯实等措施，提高地基承载力。确认基坑承载力及位置无误需38************有限责任公司 ************施工方案经监理工程师签认，方可进行下一步施工。四、模板加工及安装模板均采用优质多层压缩胶板进行施工，设计模板时应考虑模板有足够的强度、刚度和稳定性，保证模板受力后不变形，不位移，成型模板的尺寸准确。次龙骨应选用方木，水平设置，主龙骨可选用方木及型钢，竖向设置，间距均应通过计算确定。优质多层压缩胶板拼装应在现场进行，场地应平整。模板采取单面（外侧）立模，拼装前将次龙骨贴模板一侧用电刨刨平，然后用铁钉将次龙骨固定于主龙骨上，使主次龙骨形成稳固框架，然后铺设模板，模板拼缝夹弹性止浆材料，外用玻璃胶刮平。每块拼装大小应根据模板安装就位所采用设备而定。模板采用人工就位。就位以后用基础顶部定位橛、支撑将其固定，模板下口用定位时按平面位置控制线进行。模板平整度、模内断面尺寸及垂直度可通过调整上口支撑松紧度来控制。模板拼缝应严密不漏浆，表面平整不错台。模板的变形应符合模板计算规定及验收标准对平整度控制要求。优质多层压缩胶板模板，宜在使用同一种材质、同一种类型的模板，应涂刷色泽均匀的脱模剂，确保混凝土外观色泽均匀一致。混凝土浇筑时应设专人维护模板和支架，如有变形、移位或沉陷，应立即校正并加固。发现问题时，应及时采取措施纠正。特别注意，在离基础顶面30cm处要预留50PVC管间距2X2M品字形布置，往外倾斜4%的坡。五、混凝土浇筑（一）混凝土的运输1、混凝土的运输能力应适应混凝土凝结速度和浇筑速度的需要，使浇筑工作不间断，并使混凝土运到浇筑地点时仍保持均匀性和规定的坍落度。2、用搅拌运输车运输已拌和的混凝土时，途中应以2～4r/min的慢速进行搅动，混凝土的装载量约为搅拌筒几何容量的2/3。3、混凝土运至浇筑地点后发生离析、严重泌水或坍落度不符合要求时，应进行第二次搅拌。二次搅拌时不得任意加水，确有必要时，可同时加水和水泥以保持其原水灰比不变。如二次搅拌时仍不符合要求，则不得使用。38************有限责任公司 ************施工方案（二）泵送砼施工（1）采用C15片石混凝土，且分两层进行施工。混凝土中片石允许粒径大于15cm的石块，并应遵守下列规定：①填充石块的数量不宜超过混凝土结构体积的25%。②应选用无裂纹、夹层和未锻烧过的并具有抗冻性的石块。③石块的抗压强度应符合《公路桥涵施工技术规范》（JTJ041—2000）的有关规定，与对碎石的要求相同。④石块在使用前应仔细清扫，并用水冲洗干净。⑤石块应埋入新灌注的捣实的混凝土中一半左右。⑥石块应在混凝土中分布均匀，两石块间的净距不应小于10cm，以便捣实其间的混凝土。（2）采用片石混凝土施工时，石块含水量可增加到砌体体积的50%~60%，石块净距可减为4cm~6cm，其它要求与混凝土浇筑相同。砼输送泵浇筑混凝土时，输送泵软管离砼浇筑面的自由高度不宜超过2m，以不发生离析为度。混凝土应按一定厚度、顺序和方向分层浇筑，分层浇筑时应在下层混凝土初凝前浇筑上层混凝土；上下层同时浇筑时，上层与下层前后浇筑距离应保持1.5m以上。在倾斜面上浇筑混凝土时，应从低处开始，逐层扩展升高，保持水平分层。浇筑混凝土时，应采用振动器捣实，边角处采用人工辅助振捣。用振动器振捣混凝土时，应符合下列规定：1、使用插入式振动器时，移动间距不应超过振动器作用半径的1.5倍；与倒模应留有50㎜～100㎜的距离，插入下层混凝土50㎜～100㎜；每一处振动完毕后应边振动边徐徐拔出振动棒；振动棒应避免碰撞模板、钢筋。2、表面振动器的移动间距，应保证振动器的平板能覆盖已振部分100㎜左右为宜。3、每一振动部位的振捣延续时间，应使混凝土表面呈现泛浆和不再沉落为度。混凝土浇筑过程中或浇筑完成时，如混凝土表面泌水较多，应及时采取措施，在不扰动已浇筑混凝土的条件下，将泌水排除；继续浇筑时，应查明原因采取措施减少泌水。结构混凝土浇筑完成后，对混凝土顶面应及时进行修整、抹平，待定浆后再抹第二遍并压光或拉毛。六、混凝土养护38************有限责任公司 ************施工方案混凝土应在终凝后及时进行覆盖和洒水养护，覆盖时不得损伤或污染混凝土表面。混凝土养护的时间不得少于7d，可根据大气的温度、湿度和水泥品种及掺用的外加剂等情况，酌情延长；对掺用缓凝型外加剂的混凝土不得少于14d；洒水的次数应能保持混凝土表面经常处于湿润状态。七、其他注意事项1、在挡墙施工时，注意预埋Ø50PVC泄水管，间距2X2米，成品字型交错布置。2、在挡墙墙身施工同时，应设一道墙后反滤层，其采用无砂大孔混凝土，墙背铺设透水土工布。无砂大孔混凝土要求孔隙率为15-30%，抗压强度为3-5MPa，骨料粒径为5-40mm，小于5mm的骨料含量不大于10%，水泥掺量为80-100kg/m3.无砂混凝土应分层均匀填筑，层厚控制在30-50cm，不宜振捣。根据无砂大孔混凝土的设计厚度，制作每段0.5米的模板盒的方式，将制好的模盒预埋在准确位置后，往里面灌无砂大孔混凝土，再进行同高度的挡墙施工，但需注意在模盒安装前，应在模板四周按10X10分布钻孔，以保证墙后反滤层的透水效果良好。3、每10米设伸缩缝一道，采用沥青麻絮填充，深入墙体内20cm，缝宽2cm。第五小节M7.5浆砌片石护面墙施工K24+015-150段左侧（XXX改路右侧）边坡变更设计为40厚M7.5浆砌片石护面，以及左右侧边坡M7.5浆砌片石护面墙施工可参考砌筑防护工程施工方法施工。在此不在重述。第六小节排水管施工在左右侧边坡（锚索段）中，需按设计要求每6米预埋Ø110PVC排水管。主要工序为：钻孔→清孔→安管考虑到经济实用原则，本段排水管钻孔机械预定采用潜孔钻机钻孔成孔；如遇岩层破碎或松软饱水等易于塌缩孔和卡钻埋钻的地层时考虑采用跟管钻进技术。根据本工程现场实际情况，钻机成孔孔径不小于120mm，成孔与水平面成6度仰角。成孔后对孔进行检查，孔深应不小于设计要求15米，钻孔仰角和方向符合设计要求，倾角允许误差位±1.0°。38************有限责任公司 ************施工方案在钻孔完成后，使用高压空气（风压0.2～0.4MPa）将孔内岩粉及水体全部清除出孔外。除相对坚硬完整之岩体外，不得采用高压水冲洗。若遇成孔中有承压水流出，待水压、水量变小后方可安管。安管应在成孔检查合格后24小时内进行，以免坍孔。采取人工送入的方式，徐徐将管放入孔中，安装角度及偏差符合设计和规范要求。第七小节验收标准一、锚索（杆）1、基本要求（1）所用钢绞线、钢筋表面无铁锈，质量和规格应符合有关规范和设计要求。（2）水泥砂浆所用的水泥、砂、水的质量应符合有关规范的要求，按规定的配合比施工。（3）封锚应严实，美观。2、实测项目锚索（杆）实测项目项次检查项目规定值或允许偏差检查方法和频率权值1Δ砂浆强度（MPa）在合格标准内按评定标F检查32锚孔深度（mm）不小于设计尺量:抽查10%13锚索（杆）间距（mm）±100尺量:抽查10%14锚杆拔力（KN）拔力平均值≥设计值，最小拔力≥0.9设计值拔力试验:锚杆数1%，且不少于3根35Δ锚索张拉应力(MPa)符合设计要求油压表:每索由读数反算3二、片石砼挡墙（一）基本要求1、混凝土材料质量必须符合有关技术规范的要求。片石质量和规格必须符合相关要求。2、不得出现空洞、蜂窝麻面现象。3、基础的地基承载力必须满足设计要求。（二）实测项目挡墙实测项目38************有限责任公司 ************施工方案项次检查项目规定值或允许偏差检查方法和频率权值1Δ混凝土强度（MPa）在合格标准内按评定标F检查32平面位置（mm）50经纬仪：每20米检查墙顶外边线3点13顶面高程（mm）±20水准仪：每支座14竖直度或坡度(%)0.5吊垂线:每20米检查2点15Δ断面尺寸(mm)不少于设计尺量:每20米量2个断面36底面高程(mm)±50水准仪:每20米检查1点17表面平整度(mm)302米直尺:每20米检查3处,每处检查竖直和墙长两个方向1（三）外观鉴定（1）挡墙混凝土表面应平整，无明显施工缝。（2）泄水孔坡度向外，无堵塞现象。（3）沉降缝整齐垂直，上下贯通三、钢筋加工及安装验收标准（一）基本要求1、钢筋、机械连接器、焊条等的品种、规格的技术性能应符合国家现行标准规定和设计要求。2、钢筋平直，表面不应有裂坡和油污。3、钢筋同一截面的接头数量、搭接长度、焊接质量应符合施工技术规范要求。4、钢筋安装时，必须保证设计要求的钢筋根数。（二）实测项目钢筋安装实测项目项次检查项目规定值或允许偏差检查方法和频率权值1Δ受力钢筋间距（mm）两排以上排距±5尺量：每构件检查2个断面3同排梁、板±10墩台、柱±202箍筋、横向水平钢筋间距（mm）±10尺量：每构件检查5~10个间距23钢筋骨架尺寸（mm）长±10尺量：按骨架总数30%抽查1宽、高或直径±54弯起钢筋位置（mm）±20尺量：每个骨架抽查30%25Δ保护层厚度（mm）柱、梁±5尺量：每构件沿模板周边检查8处3墩台±1038************有限责任公司 ************施工方案注：①小型构件的钢筋安装按总数量抽查30%②在腐蚀环境中，保护层厚度不应出现负值。（三）外观鉴定1、钢筋表面无铁锈及焊渣。2、多层钢筋网要有足够的钢筋支撑，保证骨架的施工刚度。四、模板安装验标准模板制作的允许偏差表项目允许偏差（㎜）木模板制作模板的长度和宽度±5不刨光模板相邻两板表面高低差3刨光模板相邻两板表面高低差1平板模板表面最大的局部不平刨光模板3不刨光模板5拼合板中木板间的缝隙2榫槽嵌接紧密度2钢模板制作外形尺寸长和高0，-1肋高±5面板端偏斜≤0.5板面局部不平1.0板面和板侧挠度±1.0注：①2㎜以下的缝隙，可在浇筑前浇湿模板，使其密合。②板面局部不平用2m靠尺、塞尺检测。模板安装的允许偏差应符合下表规定：项目允许偏差（㎜）模板标高柱、墙±10墩台±10模板内部尺寸墩台±20轴线偏位柱、墙8墩台10标高+2，-5模板相邻两板表面高低差2模板表面平整5中心线位置1038************有限责任公司 ************施工方案预埋件中心位置3五、浆砌片石1、基本要求（1）石料的质量和规格应符合有关规范和设计要求。（2）砂浆所用的水泥、砂、水的质量应符合有关规范的要求，按规定的配合比施工。（3）地基承载力必须满足设计要求。（4）砌体应分层错缝。浆砌时坐浆挤紧，嵌填饱满密实，不得有空洞。（5）沉降缝、泄水孔、反滤层的设置位置、质量和数量应符合设计要求。2、实测项目砌体实测项目项次检查项目规定值或允许偏差检查方法和频率权值1Δ砂浆强度（MPa）在合格标准内按评定标F检查32平面位置（mm）50经纬仪：每20米检查墙顶外边线3点13顶面高程（mm）±20水准仪：每支座14竖直度或坡度(%)0.5吊垂线:每20米检查2点15Δ断面尺寸(mm)不少于设计尺量:每20米量2个断面36底面高程(mm)±50水准仪:每20米检查1点17表面平整度(mm)302米直尺:每20米检查3处,每处检查竖直和墙长两个方向13、外观鉴定（1）砌体表面平整，砌缝完好、无开裂现象，勾缝平顺、无脱落现象。（2）泄水孔坡度向外，无堵塞现象。（3）沉降缝整齐垂直，上下贯通。第四章、施工进度计划K22+000~K22+180XXX段左右侧边坡防护工程计划工期75天。详见附后《施工进度横道图》。38************有限责任公司 ************施工方案第五章施工总平面图（施工总平面图附后）第六章质量、安全、文明施工措施一、质量保证措施（一）锚索（杆）质量控制要点（1）钢绞线、张拉设备及锚具等均应有出厂合格证，钢绞线进场后应进行力学性能试验；（2）孔位、孔深、孔径和孔斜等均应符合设计及规范要求；（3）锚孔注浆应从通至孔底的PVC注浆管开始，确保注浆密实，灌浆记录应准确、完整、清晰；（4）锚墩垫板孔道中心线应与锚孔轴线重合，锚墩钢筋混凝土施工应满足规范要求；（二）锚索（杆）施工过程控制2.1造孔（1）用红油漆在现场施工部位标明锚索开孔位置，根据规范要求孔位偏差不得大于10cm；搭建钻机平台要求稳固牢靠，钻机倾角及方位角要进行严格校验。（2）在钻孔施工过程中要求加强钻机的导向作用，及时检测孔斜误差，合理采用纠偏措施，并做好施工班报记录。孔深不得小于设计值。（3）应按分序加密的原则进行钻孔，成孔后及时进行锚固段固结灌浆，以保证成孔质量。2.2锚索制作（1）锚索索体在专用的施工场地进行编制，每批钢绞线进场后，按规范要求抽检进行试验。每根钢绞线下料长度应根据实测孔深、锚墩厚度、垫板、工作锚板、限位锚板、千斤顶等沿孔轴线方向的总和再预留一定长度确定。（2）沿锚索长度方向均安设隔离架，隔离架间距不大于2m，相邻两隔离架之间安设束线环（绑扎丝）对锚索进行绑扎固定。隔离架应能使锚索入孔后周围有足够的保护层，钢绞线彼此平行伸直不扭曲。38************有限责任公司 ************施工方案2.3注浆（1）锚索（杆）注浆用水泥砂浆进行纯压式灌浆，进浆管伸至孔底，按设计锚固段长度要求在孔中设置止浆塞封闭。止浆塞应有良好的膨胀性和耐压性能，在灌浆过程中不得产生滑移和串浆现象。灌浆泵和灌浆孔口均安有压力表，灌浆应根据规范要求变换浆液配比，并做好详细的灌浆记录。（2）锚索（杆）入孔前重新对钻孔进行检查，对孔内集渣清理干净。锚索（杆）入孔时用力要均匀一致，不得转动锚索体，随时检查隔离架及绑扎丝，发现有移动、损坏、脱落等要及时处理，并应确保将锚索体推送至预定深度后排气管和注浆管畅通。（3）锚杆采用一次（锚索二次）灌注水泥砂浆，砂浆拌和时间不少于3min，拌和后的砂浆要及时使用，拌和后1h未使用的砂浆作为弃浆处理。2.4锚索张拉（1）当注浆强度达到30MPa以后开始张拉锚索。张拉设备要求配套使用，并通过有关认证机构的标定。（2）非作业人员不得进入锚索张拉作业区，张拉时千斤顶出力方向45°内严禁站人。2.5外锚头防护锚索施工完成后，要求钢绞线在锚具外的外露长度不大于2cm，多余部分予以切除，外露部分钢绞线用混凝土进行封锚保护。（三）其他保证措施1、对于钢筋等材料购买时，必须要有出厂合格证，进场后由试验室进行抽验，发出合格报告后方可使用。2、钢筋必须按不同钢种、等级、牌号、规格及生产厂家分批验收，分别堆存，不得混杂，且应设立识别标志。钢筋原材及已加工的半成品用方木垫起，上面用篷布覆盖，防止钢筋生锈。3、钢筋绑扎完毕后，应按750mm间距梅花形布置保护层垫块，垫块应具有足够的强度和刚度，防止露筋。4、钢筋绑扎时应注意绑扣方法，宜采用十字或套扣绑扎，防止钢筋骨架变形。5、要求模板拼缝严密不漏浆，模板涂刷隔离剂要均匀。表面涂刷的脱模剂，应采取有效覆盖措施，防止因雨水直接冲刷而流失，影响混凝土表面质量。对已支设的模板及其支撑，应该在雨后进行重新检查，防止模板及其支撑体系雨后松动、失稳。38************有限责任公司 ************施工方案6、浇筑混凝土前，应视天气变化情况，采取防雨措施避免浇筑混凝土时被雨水冲刷影响混凝土质量。7、混凝土浇筑前，对混凝土的质量进行严格检查，不合格品严禁进行浇筑。8、砼浇筑时，应保证振捣棒的插入深度和时间，防止过振和欠振，使砼出现蜂窝、麻面现象，确保振捣密实。9、砼浇筑后，应根据气温情况及时覆盖和洒水，使砼充分养护。在已浇筑的混凝土未达到1.2MPa以前，不得在其上踩踏或进行施工操作，不得在砼面上行走或堆放重物。10、为防止砼出现烂根现象，除对接茬处应进行彻底凿除浮浆并用水分充分湿润外，模板应严密不跑浆。浇筑前先浇筑20㎜～50㎜厚的同强度等级减石子混凝土，保证新旧砼的结合良好。11、在拆除模板时不得强力拆除，以免损坏结构棱角或混凝土面。38************有限责任公司 ************施工方案二、质量保证体系框图38************有限责任公司 ************施工方案三、安全保证措施高边坡锚索喷支护施工经常在围岩稳定条件较差的环境中进行，施工机具许多是高压容器，并且大多为高空作业，因此要采取切实可行的措施以确保安全。1、山地重丘应注意保护自然森林资源，严禁带火种上山，保护好森林资源。2、施工必须做好交通安全工作，设专人指挥车辆、机械。交通繁忙的XXX路口应设立标志，并有专人指挥。夜间施工，路口及基准桩附近应该设置警示灯或反光标志，专人管理灯光照明。3、建立健全以项目经理为第一责任人的安全文明施工领导小组，设置专职安全员，建立严格的安全管理制度及严格的安全奖惩措施。4、支护施工前应对所有参与该项目施工的人员进行必要的岗前培训，只有经培训合格的人员才能持证上岗作业。5、施工人员进入施工现场严格按劳保着装要求着装，班前进行安全施工技术交底，对存在安全隐患的施工部位、工序等应责令整改后施工。6、施工前应检查作业区围岩稳定情况，必要时进行适当处理，各种比较固定的机械应布置在围岩稳定或设支护的地段。7、经常检查施工电源和线路及设备电器部分，按有关规定设置保护装置，以确保用电安全。8、注浆泵、张拉设备高压油泵等承压设备或容器，使用前须全面检查，满足安全要求后再投入使用，在使用过程中如发现压力表失灵和损坏，应及时更换并经常检查易损部位，发现后要及时处理。9、施工作业时，任何情况下，注浆管及锚索张拉时的锚孔前方都严禁站人，张拉设备的安全必须牢固，张拉方法应符合设计要求及有关规定。10、木工场地作业使用木工机械时，应了解其机械有性能，掌握操作方法和安全操作规程。作业人员应扎紧袖口，衣着利落，进行木材加工时，不应戴手套。1138************有限责任公司 ************施工方案、木工加工前，检查木料中有无石子、铁钉、扒钉头等，确认拔除干净后，方可进行加工，以防打碎锯片飞出伤人。12、木工圆盘锯机锯片安装应垂直于轴心中心线，且锯齿的方向和锯轴运动方向一致。13、电锯作业人员应佩戴防护镜，圆锯上方必须装设保险档和滴水设备，防止碎木伤害眼睛。14、锯片必须平整，锯齿要锐，有适合的锯路，不应有连续缺齿。锯片裂口长度不得超过20mm。作业时应待锯片运转正常再进行加工，锯料接近两端时，进锯的速度要放慢，上锯员的手离锯齿不得小于300mm。15、木工锯木作业时，任何人均不得站在锯片旋转的切线方向，必须等料推出工作台后，下手才许接料，接料后不得猛拉。需要回料时，木料应离开锯片后再回送。材料锯至末端时，要用木棒推送，截断木料要用推板推进，锯短料要用推棒，不得直接用手推。进锯速度不宜过快，用力不宜过猛，接料必须用刨钩，长度不足500mm短料禁止上锯。16、混凝土施工使用振捣器前应检查电气绝缘、接零保护、漏电保护器和捣固器是否良好，经试振捣，确认正常后方可使用。在振捣混凝土过程中，严禁用振捣器强振钢筋及模板拉筋。17、在使用插入式振捣器时，应经常保持其软管顺直，不得打结，以防振捣器突然急剧跳起伤人。18、做好防洪、防汛、防台风暴雨工作来临的检查工作，统一指挥，做好抢险准备。四周的排水沟保持通畅。19、做好工地安全防火工作，配备足够的消防器材，防止火灾。易燃物品按规定堆放整齐。20、施工现场的临时用电必须严格遵守《施工现场临时用电安全技术规范》（JGJ46）的规定。38************有限责任公司 ************施工方案施工安全检查控制框图38************有限责任公司 ************施工方案四、施工安全检查控制框图五、文明施工措施1、建立文明施工领导小组，对全体员工进行广泛深入的动员，使每个员工明白文明施工的重要性和自己在文明施工中的责任义务，使文明施工的标准人人皆知。2、对于施工机械的油料应集中贮放，废油不得随意乱倒，以免污染环境。3、场区内材料、工具应堆放整齐，美观，设备材料按现场的布置进行存放，适当标识，场内停放机械整齐。4、在施工明显位置，用施工牌写明所在里程桩号及施工负责人，技术负责人，做到文明施工。5、施工运输车辆采取遮盖及防遗洒措施，出场时清洗轮胎，防止污染周围环境。6、对施工机械应经常进行检查和维修保养，保证设备始终处于良好状态，避免噪声扰民和遗洒污染周围环境。7、对运输道路应经常洒水，防止车辆进出时扬尘污染环境。8、整个工地现场做到工完场清。每次浆砌片石施工完毕，应派专人将散落的砂、石、水泥清完运走。9、砂浆搅拌站应设置沉淀池，污水经沉淀后才能放，以免污染径心水库水源。10、现场存放油料必须对库房进行防渗漏处理，储存和使用应防止油料“跑、冒、滴、漏”，污染水源。11、施工临时道路定期维修和养护，每天洒水2～4次，减少扬尘污染。12、施工所产生的垃圾废物及外运的淤泥，应根据各自不同的情况，分别处理，不得任意裸露弃置。13、施工中的混凝土块等物品应分类、集中处理，不得随意乱扔。14、水泥及其它易飞扬的细颗粒散体材料，应安排在仓库内存放或严密遮盖。38************有限责任公司 ************施工方案15、运输水泥和其他易飞扬的细颗粒散体材料和建筑垃圾时，必须封闭、包扎、覆盖、不得沿途泄漏遗洒。16、发电机等强噪声机械必须安装在工作棚内，工作棚四周必须严密围挡。17、施工及生活中的废物，垃圾集中堆放，并及时处理到当地环保部门同意的地点弃置，无法清运的要及时加以掩盖，以防扩散造成环境污染。18、严禁在施工现场打架及进行“黄、赌、毒”等非法活动。19、生活区卫生专人负责清扫和现场整理，工程完成后，认真清理现场。20、工地电源线架要符合安全用电的要求，不得乱拉电线，生活用电严格管理，不得使用电炉，电热水器烧水，严禁使用煤油炉。21、认真执行《中华人民共和国消防条例》，实行防火责任制，成立防火检查小组，明火管理小组、业余消防队。文明施工领导小组机构图22、文明施工领导小组机构图（见下图）附页1、施工总进度计划横道图附页2、施工总平面图38************有限责任公司
