边坡防护支架专项施工方案

边坡防护支架专项施工方案

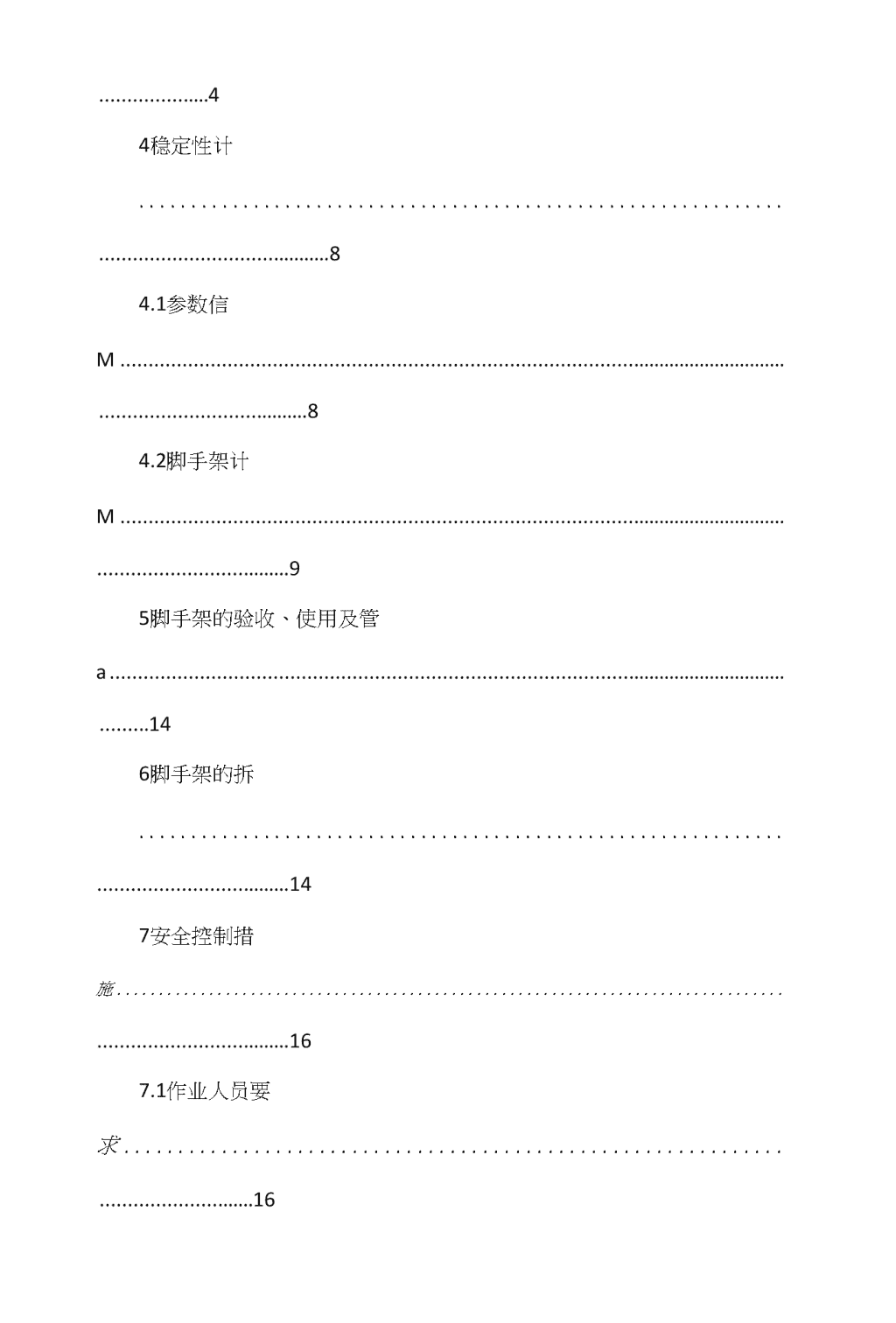

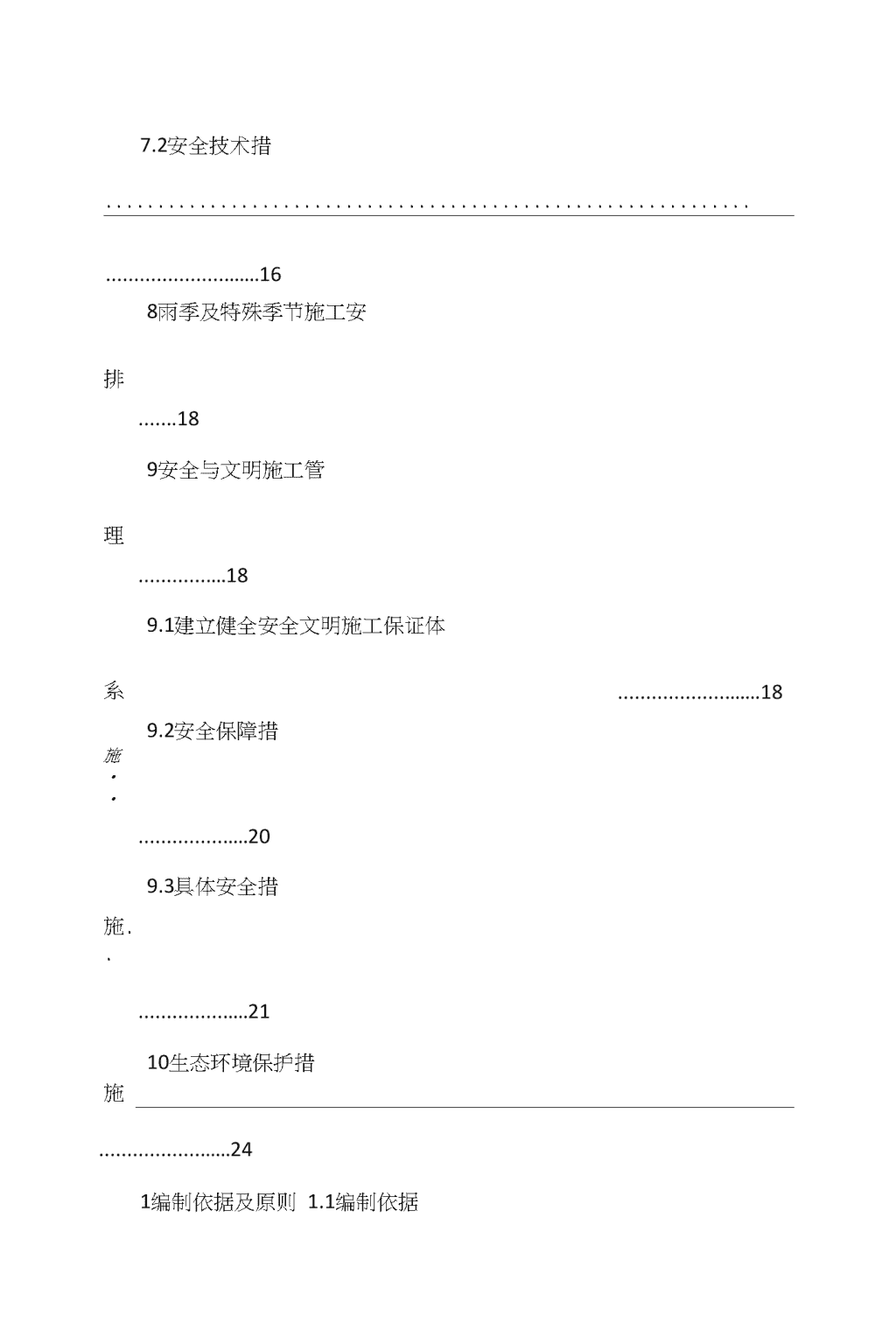

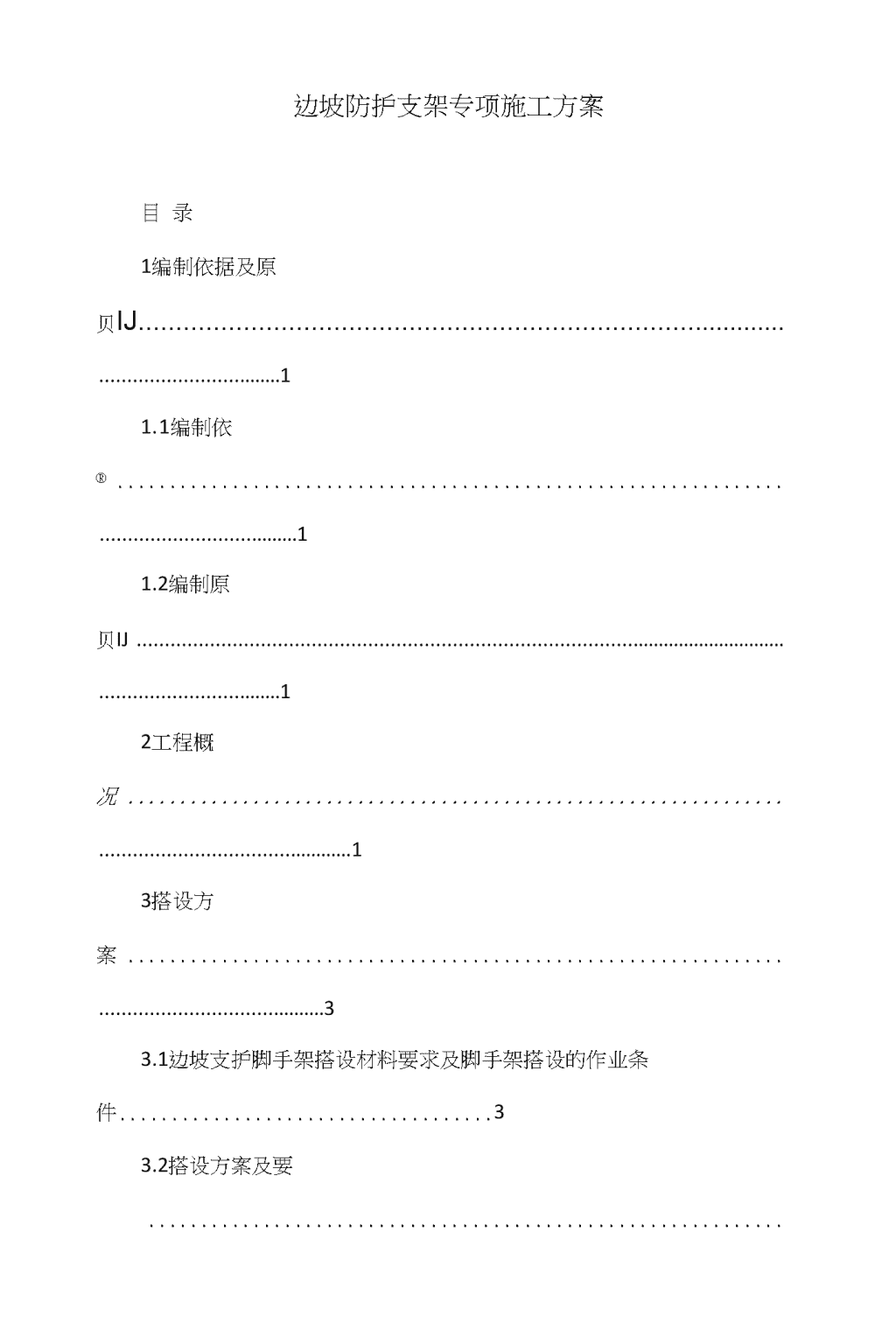

边坡防护支架专项施工方案目录1编制依据及原贝IJ11.1编制依®11.2编制原贝IJ12工程概况13搭设方案33.1边坡支护脚手架搭设材料要求及脚手架搭设的作业条件33.2搭设方案及要 44稳定性计84.1参数信M84.2脚手架计M95脚手架的验收、使用及管a146脚手架的拆147安全控制措施167.1作业人员要求16 7.2安全技术措16排8雨季及特殊季节施工安理189安全与文明施工管系189.1建立健全安全文明施工保证体18施••9.2安全保障措施..209.3具体安全措施2110生态环境保护措241编制依据及原则1.1编制依据 (1)***高速公路***段施工合同文件及设计图纸。(2)《公路桥涵施工技术规范》JTG/TF50—2011(3)《公路桥涵施工技术规范实施手册》田克平主编(4)《公路路基施工技术规范》(JTGF10-2006)；(5)《建筑施工扣件式钢管脚手架安全技术规范》JGJI30—2001；(6)《建筑施工高处作业安全技术规范》JGJ80-91；(7)《公路工程施工安全技术规程》(JTGF90-2015)；1.2编制原则(1)严格遵守招标文件明确的设计规范，施工规范和质量评定验收标准；(2)坚持技术先进性，科学合理性，经济适用性，安全可靠性与实事求是相结合；(3)对施工现场坚持全员、全方位、全过程严密监控，动态控制，科学管理的原则。2工程概况本合冋段共有挖方高边坡22段，施工脚手架作为边坡防护工程的载体，在高边坡支护设施中占有极高的地位，涉及施工安全、进度及文明施工、工程质量。为方便边坡施工和保证脚手架的安全可靠，既有边坡沿坡面搭设双排脚手架，开挖后的边坡沿开挖后的坡血搭设双排脚手架。(1)K59+886〜K60+221段右侧，边坡最高48.17m，上覆粘土夹碎石0〜lm，下伏三叠系永宁组(Tlynl)屮厚层灰岩泥化夹层，强风化厚6〜8m,岩层产状230QZ26°。边坡整体稳定，边坡开挖易坡面碎落，边坡坡比采用1:0.5〜1:0.75，坡面设置主动防护网。 (1)K59+886〜K60+221段左侧，边坡最高55.41m，上覆粘土夹碎石1〜3m，下伏三叠系永宁组(Tlynl)屮厚层灰岩泥化夹层，强风化厚6〜8m,岩层产状230QZ26°。边坡整体稳定，局部易发生崩塌，边坡坡比采用1:0.75〜1:1，坡面设置锚杆框架、锚索框架和灌木护坡。(2)K60+512〜K60+691段右侧，边坡最高31.77m，上覆粘土夹碎石0〜lm,下伏三叠系永宁组(Tlynl)中厚层灰岩泥化夹层，强风化厚6〜8m,岩层产状15°Z5°。边坡整体稳定，边坡开挖易坡面碎落，边坡坡比采用1:0.5〜1:1,坡设置主动防护网、灌木护坡防护。(3)K60+582〜K60+691段右侧，边坡最高31.96m，上覆粘土夹碎石0〜lm，下伏三叠系永宁组(Tlynl)屮厚层灰岩泥化夹层，强风化厚6〜8m,岩层产状15°Z5°。边坡整体稳定，边坡开挖易坡面碎落，边坡坡比采用1:1，坡面设置锚杆框架防护。(4)K60+960〜K61+265段右侧，边坡最高35.37m，上覆粘土夹碎石1〜3m，下伏三叠系永宁组(Tlynl)中厚层灰岩泥化夹层，强风化厚6〜8m,岩层产状262QZ42°。边坡整体稳定，边坡开挖易坡面碎落，边坡坡比采用1:1,坡面设置主动防护网防护。(5)K60+989〜K61+272段心侧，边坡最高34.33m，上覆粘土夹碎石0〜lm,下伏三叠系永宁组(Tlynl)中厚层灰岩泥化夹层，强风化厚6〜8m,岩层产状195QZ36°。边坡整体稳定，边坡开挖易坡面碎落，边坡坡比采用1:1〜1:1.25,坡面设置锚杆框架、灌木护坡防护。(6)K62+350〜K62+670段左侧，边坡最高31.94m，上覆粘土夹碎石1〜3m，下伏三叠系永十组(Tlynl)中厚层灰岩泥化夹层，强风化厚6〜 8m,岩层产状210QZ15°。边坡欠稳定，坡面易发生失稳，边坡坡比采用1:0.75〜1:1,坡面设置锚杆框架、锚索框架防护。(1)K64+660〜K65+037段左侧，边坡最高39.29m，上覆粘土夹碎石1〜3m，下伏三叠系个旧组(T2gd)中厚层泥质灰岩，强风化厚6〜8m，岩层产状225°Z18°。边坡欠稳定，坡面易发生碎落，边坡坡比采用1:0.75-1:1,坡面设置锚杆框架、锚索框架防护。(2)K70+647〜K71+096段右侧，边坡最高45.79m，上覆粘土夹碎石1〜3m，下伏三叠系个旧组(T2gd)中厚层白云岩，强风化厚6〜8m，岩层产状135°Z30°。边坡欠稳定，坡面易发生碎落，边坡坡比采用1:0.75〜1:1，坡面设置锚杆框架、锚索框架防护。(3)K70+668〜K74+974段右侧，边坡最高35.43m,上覆粘土夹碎石1〜3m，下伏三叠系个旧组(T2gd)中厚层白云岩，强风化厚6〜8m，岩层产状135°Z30°。边坡欠稳定，坡面易发生碎落，边坡坡比采用1:1,坡面设置主动防护网防护。(4)BK0+000〜BK0+206段左侧，边坡最高33.7m，上覆粘土夹碎石1〜3m，下伏三叠系个IH组(T2gd)中厚层灰岩，强风化厚6〜8m，岩层产状220°Z27°。边坡整体稳定，坡面易发生碎落，边坡坡比采用1:0.5〜1:0.75,坡而设置主动防护网、灌木护坡防护。(5)K73+169〜K73+320段左侧，边坡最高55.99m,上覆粘土夹碎石1〜3m，下伏三叠系个旧组(T2gd)屮厚层灰岩，强风化厚6〜8m，岩层产状200QZ19°。边坡欠稳定，易发生滑动，边坡坡比采用1:0.5〜1:0.75,坡面设置锚杆框架、锚索框架防护。 (1)K73+960〜K74+066段左侧，边坡最高38.32m，上覆粘土夹碎石1〜3m，下伏三叠系个旧组(T2gd)屮厚层灰岩，强风化厚6〜8m，岩层产状220QZ5Q。边坡欠稳定，易发生滑动，边坡坡比采用1:0.5〜1:0.75,坡面设置主动防护网防护。(2)K74+523〜K74+895段左侧，边坡最高28.99m,上覆粘土夹碎石1〜3m，下伏三叠系个旧组(T2gd)中厚层灰岩，强风化厚6〜8m，岩层产状260°Z40°。边坡整体稳定，坡面易发生碎落，边坡坡比采用1:0.5〜1:0.75,坡而设置锚杆框架防护。(3)K75+548〜K75+870段左侧，边坡最高28.02m，上覆粘土夹碎石1〜3m，下伏三叠系个旧组(T2gd)屮厚层灰岩，强风化厚6〜8m，岩层产状291°Z45°。边坡整体稳定，坡面易发生碎落,边坡坡比采用1:0.75,坡面设置锚杆框架防护。(4)K78+540〜K78+373段左侧，边坡最高39.55m,上覆粘土夹碎石1〜3m,下伏第三系路美邑组(E21)中厚层状角砾岩夹泥质粉砂岩，强风化厚6〜8m，岩层产状65°Z31°。边坡整体欠稳定，坡面易发生碎落，边坡坡比采用1:0.75〜1:1,坡面设置锚杆框架、锚索框架防护。(5)K79+284〜K79+549段左侧，边坡最高48.20m，上覆粘土夹碎石1〜3m,下伏第三系路美邑组(E21)中厚层状角砾岩夹泥质粉砂岩，强风化厚6〜8m，岩层产状160°Z13°。边坡整体欠稳定，坡面易发生碎落，边坡坡比采用1:0.5〜1:1,坡面设置锚杆框架、锚索框架防护、灌木护坡。(6)X79+710〜K80+089段左侧，边坡最高40m，上覆粘土夹碎石1〜 3m,下伏第三系路美邑组(E21)中厚层状角砾岩夹泥质粉砂岩，强风化厚6〜8m，岩层产状210°Z43°。边坡整体欠稳定，边易发生垮塌，边坡坡比采用1:0.5〜1:0.75,坡面设置锚杆框架、锚索框架防护。(1)K80+612〜K80+860段左侧，边坡最高40.22m，上覆粘土夹碎石1〜3m，下伏第三系路美邑组(E21)屮厚层状角砾岩夹泥质粉砂岩，强风化厚6〜8m,岩层产状149°Z80°。边坡整体稳定，坡面易发生碎落，，边坡坡比采用1:0.5〜1:0.75,坡面设置主动防护网防护。(2)K83+589〜K83+686段右侧，边坡最高40.22m,上覆粘土夹碎石0〜lm,下伏三叠系个旧组(T2gd)中厚层白云岩，岩层产状310°Z15°。边坡整体稳定，坡面易发生碎落，边坡坡比采用h0.5,坡面设置主动防护网防护。(3)XK0+000〜XK0+591段厶侧(品甸连接线)，边坡最高47.45m，上覆粘土夹碎石1〜3m，下伏三叠系个旧组(T2gd)中厚层状灰岩钙质泥岩，岩层产状230°Z35°。边坡整体欠稳定，坡面易发生碎落，边坡坡比采用1:0.5〜1:0.75,坡面设置锚杆框架、锚索框架防护。(4)CK0+140〜CK0+320段右侧(泥溪互通)，边坡最高30.15m,上覆粘土夹碎石1〜3m，下伏三叠系个旧组(T2gd)中厚层状灰岩、泥质灰岩，岩层产状260°Z40°。边坡整体稳定，坡易发生碎落，边坡坡比采用1:0.5〜1:0.75，坡面设置主动防护网防护。3搭设方案3.1边坡支护脚手架搭设材料要求及脚手架搭设的作业条件1、脚手架搭设材料要求 (1)钢管宜采用力学性能适中的Q235A(3号)钢，其力学性能应符合国家现行标准《碳素结构钢》(GB700-89)屮Q235A钢的规定。每批钢材进场时，应有材质检验合格证。(2)钢管选用外径48mm,壁厚3.5mm的焊接钢管。立杆、大横杆和斜打•的最大长度为6m，小横抒长度1.5m。(3)根据《可锻铸铁分类及技术条件》(GB978-67)的规定，扣件采用机械性能不低于KTH330-08的可锻铸铁制造。铸件不得有裂纹、气孔，不宜有缩松、砂眼、浇胃口残余披缝，毛刺、氧化皮等清除干净。(4)扣件与钢管的贴合面必须严格整形，应保证与钢管扣紧时接触良好，当扣件夹紧钢管时，开口处的最小距离应不小于5mm。(5)扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应小于lmm。(6)脚手架拉接锚杆采用4)22mm螺纹钢筋。(7)脚手板泣采用木板或者串片毛竹制作，厚度不小于50mm，宽度大于等于250mm，长度不小于2.5m，脚手板不得有开裂、腐朽，板面挠曲小于3/1000。材质应符合国家现行有关建材标准。(8)钢管及扣件报废标准：钢管弯曲、压扁、有钻孔、有裂纹或严重锈蚀；扣件有脆裂、变形、滑扣应报废和禁止使用。(9)脚手架钢管应作防锈处理，同时在表面用相关调和漆进行涂刷。 通常钢管采用金黄色，防护栏杆采用红白相间色，扣件刷暗红色防锈漆。(1)绑扎铁丝，采用8号镀锌铁丝。安全网必须采用符合国家质量标准要求的安全网。2、脚手架搭设的作业条件：首先脚手架场地己平整、夯实工作，从边坡向外围3-5%。找坡。回填土夯实后，顶面用素混凝土硬化，上面铺设厚5cm、20cm以上宽木脚手板，沿边坡平台通长装置，之后在宽木脚手板上放置钢底座，钢底座上放置立杆，之后按设计的立杆间距进行放线定位，铺设木脚手板要平稳，不得悬空。3.2搭设方案及要求(1)既有边坡采用沿坡面搭设双排脚手架，开挖后的边坡沿开挖后的坡面搭设双排脚手架。搭设尺寸为：立杆的纵距为1.8米，立杆的排距为1.2米，横杆步距为1.50米，立杆采用单立管；内排架距离坡面距离为0.50米；大横杆在上，小横杆在下，扫地杆距地妞尺寸为10cm。每一级脚手架搭设高度最高不超过15m。(2)为保证脚手架搭设在稳固的基础上，开挖后的边坡首先要把脚手架立杆基础平整夯实，具有足够的承载力和稳定性；既有边坡的脚手架分层搭设，每一层搭设以既有平台为基础平台，每层高度人约10m。搭设坡妞脚手架之前，根据既有边坡平台的现状，决定是否需要打设立杆插筋:马道平台较宽阔的，岩石状况好，可以不打设立杆插筋：马道平台较窄，搭设施工脚手架之前需要打设一排固定立杆的插筋，(插筋020,入岩lm, 外露0.2m,间距5.4m，外排立杆直接套入插筋中，保证脚手架基础的稳定性。①脚手架搭设屮，小横杆紧触坡面，考虑脚手架施工的震动影响，预先在坡1AJ打设插筋作为脚手架立杆拉结筋，拉结筋按6m*5.4m梅花形布置，插筋插入边坡岩体并用水泥砂浆锚固，插筋①20，入岩lm，外露0.3m，外露部分通过拉结筋与立杆焊接牢固，以此保证脚手架整体的稳定性。详见脚手架搭设断面图。②脚手架每个施工单元按照30m长度搭设，在每段脚手架的端末搭设人行盘梯，盘梯宽度1.2m，台阶步距0.3m。(1)脚手架作业面高度超过3.2m时，临边必须挂设水平安全网，还应在脚手架架体外侧采用密冃式安全网封闭，脚手架的水平安全网必须随作业高度的升高而升高，安全网距离工作面的最大高度不得超过3m,网体与操作层不应有大于10mm的缝隙，网间不应有大天25mm的缝隙。(2)脚手架搭设顺序如下：弹线、立杆定位-4罢放扫地杆一竖立杆并与扫地杆扣紧一装扫地小横杆并与立杆和扫地杆扣紧一装第一步大横杆并与各立杆扣紧一安第一步小横杆一安第二步大横杆一安第二步小横杆一加设临时斜撑杆，上端与第二步大横杆扣紧一安第三、四步大横杆和小横杆-＞安装连接件拉杆一接立杆一加设剪力撑一铺设脚手板，绑扎防护及档脚板、立挂安全网。(3)在脚手架外侧整个立面整个长度和高度上连续设置剪刀撑；中间各道剪刀撑之间的净距不应大于15m,每道剪刀撑宽度不应小于4跨，且不应小于6m,斜杆与地面倾角宜在45o-60o,且应满足表3-1规定： 表3-1剪刀撑搭设参数表剪刀撑、横向斜撑应随立杆、纵向和横向水平杆等同步搭设，各底层斜杆下端均必须支承在垫块或垫板上；除在架体两端设置横向支撑外，中间应每隔6跨设置一道。(1)作业平台必须设置1.2m高的栏杆和180mm的挡脚板，且挡脚板应与立杆固定。(2)按照规定搭设斜道或挂梯以方便人员上下及材料运输，斜道坡度走人时取不大于1:3,运料时取不大于1:6,坡妞(采用木脚手板或竹笆脚手板)每30cm设一防滑条，防滑条不能使用无防滑作用的竹条等材料；在构造上，采有之字型斜道，斜道的杆件应单独设置；挂梯可用钢筋预先焊制，也可现场利用短架子管搭设，其位置不应在脚手架通道的中间，也不应垂直贯通。(3)搭设立杆的注意事项：1)严禁不同外径的钢管混合使用；立杆垂直度偏差不得大于架高的1/200；2)立杆接头除在顶层可采用搭接外，其余各接头必须采取对接扣件，对接应符合以不要求：立杆上的对接扣件应交错布置，两相邻立杆接头不应设在同步同跨内，两相邻立杆接头在高度方向错幵的距离不应小于500mm,各接头中心距主节点的距离不应大于步距的1/3,同一步内不允许有二个接头；3)若搭接，搭接接头长度不应小于lm，并应等距设置不少于个旋转 扣件固定，端部扣件盖板边缘至杆端的距离不应小于100mm；1)当立杆的基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨并与立杆固定，高低差不应大于lm（9）搭设纵、横向水平杆的注意事项：1）纵向水平杆宜设置在立杆内侧，其长度不宜小于3跨，并不小于6m；2）纵向水平杆接长宜用对接扣件，也可采用搭接。对接、搭接应符合下列规定：①纵向水平杆的对接扣件应交错布置各接头至最近主接点的距离不宜大于纵距的1/3,不应设在同步、同跨内、相邻接头水平距离不应小于500mm,并应避免设在纵向水平杆的跨中；②搭接长度不应小于lm,应等间距设置3个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。③纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上。3）搭接接头长度不应小于lm，并应等距设置3个旋转扣件同定，端部扣件盖板边缘至杆端的距离不应小于100mm；4）主接点必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。主接点处两个直角扣件的中心距不应大于150mm;5）作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2;6）双排脚手架横向水平杆靠边坡的一面应抵紧边坡；（10）脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件 固定在距地面不大于200mm处的立杆上。横向扫地杆也应采用直角扣件定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于lm。（11）连墙件、剪刀撑、横向斜撑等的搭设应符合下列规定：1）连墙件的强度、稳定性和连接强度应按现行国家标准《冷弯薄壁型钢结构技术规范》（GBJ18）＞《钢结构设计规范》（GB17）、《混凝土结构设计规范》（GBj10）等的规定，拉筋宜与架子管水平连接，当不能水平连接时，与架连接的一端应向下斜，拉筋采用020锚筋与小横杆焊接。2）剪刀撑、横向斜撑应随立杆、纵向和横向水平杆等同步搭设，各底层斜杆下端均必须支承在垫块或垫板上；3）剪刀撑应用旋转扣件固定在与之相交的小横杆的伸出端或立杆上，旋转扣件屮心线距主节点的距离不应大于150mm。（12）扣件安装的注意事项：1）扣件规格（?48）必须与钢管外径相同；2）扣件螺栓拧紧扭力矩不应小于40N?m,并不大于65N?m;（扣件必须经过检测合格方可使用）3）主节点处，固定横向水平杆（或纵向水平杆）、剪刀撑、横向支撑等扣件的中心线距主节点的距离不应大于150mm；4）对接扣件的开口应朝上或朝内。（13）铺设脚手板的注意事项：1）脚手板应满铺，离岩面不得大于20厘米，不得在跨度间搭接，也 不得有空隙和探头板，对头搭接时，应架设双排小横杆，其间距不大于20厘米，脚手板搭接长度不得小于20厘米；2）脚手板的探头应采用直径3.2mm（10号）的镀锌铁丝固定在支承杆上;3）在架子的拐弯处，脚手板应交叉搭接，并与横向水平杆可靠连接，以防止滑动；4）脚手板采用由毛竹或楠竹制作的竹串片板或是木脚手板，每块质量不宜大于30kg；5）脚手板的铺设应平稳且绑扎牢固，脚手板垫木应用木块，并且锚钉牢固，不得用砖石。（14）作业层、斜道的栏杆、挡脚板的注意事项：1）栏杆和挡脚板应搭设在外排立柱的内侧；2）上栏杆高度1.2m,屮栏杆居屮设置；3）挡脚板高度不应小于180mm。4稳定性计算4.1参数信息（1）脚手架参数搭设尺寸为：立杆的纵距为1.8米，立杆的排距为1.2米，横杆的步距为1.50米；立杆采用单立管；内排架距离坡面距离为0.50米；大横杆在上，搭接在小横杆上的人横杆根数为2;采用的钢管类型为®48X3.5;横杆与立杆连接方式为单扣件；扣件抗滑承载力系数为0.80。 （2）活荷载参数施工荷载均布参数根裾《扣规》査表可得（kN/m2）:3.000（包括施工过程中的钻机的冲击荷载）；脚手架用途:普通施工脚手架，同时施工层数:1（3）风荷载参数贵州兴义地区，50年一遇基本风压为0.35kN/m2,风荷载高度变化系数UZ为0.84,风荷载体型系数US为1.20;考虑风荷载。(1)静荷载参数每米立杆数承受的结构自重标准(kN/m2):0.1161;脚手板自重标准(kN/m2):0350；安全设施与安全网(kN/m2):0.005;脚手板铺设层数:1;脚手板类别:马道板脚手板。(以上参数均可以查表得到)(2)地基参数地基类型:既有边坡岩石；地基承载力标准值(kN/m2):15000.00;基础底面扩展面积(m2):0.9;基础降低系数:0.40。图4-1落地脚手架正立面计算图4.2脚手架计算4.2.1大横杆的计算大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上妞。按照大横杆上面的脚手板和活荷载作为均布荷载计算大横杆的最大弯矩和变形。1)均布荷载值计算人横杆的自重标准值:Pl=0.038kN/m; 脚手板的荷载标准值:P2=0.350X1.2/(2+l)=0.14kN/m;活荷载标准值:Q=3.000X1.2/(2+l)=1.2kN/m；静荷载的计算值:ql=1.2X0.038+1.2X0.14=0.214kN/m；活荷载的计算值:q2=1.4X1.2=1.68kN/m；根据《扣规》，永久荷载分项系数应取1.2,可变荷载分项系数应取1.4)1)强度计算[叫表示刚才强度极限值，为215MPa,[f]表示容许挠度值，取3mm。最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和，计算公式如下：最大支座力计算公式如下：Mmax=(1.1*0.214+1.2*1.68)*1.82=7.29(I大横杆的的计算跨度)。弯曲强度：o=Mmax/W=7.29*106/5.078*103=14.4Mpa<[o]=215.0Mpa,满足要求。(W查表可得)最大挠度计算：Vmax=(0.677*0.214+0.990*1.68)*[(1.8*103)4AL00*2.06*105*121900]=1.29mm<[f]=3mm。4.2.2小横杆的计算认为所冇荷载均冇小横杆承受并传给立杆，钢管立柱间距为1.8m,横向间距为1.2m，因此小横杆的计算跨度11=1.2m，1)荷载值计算 大横杆的自重标准值：Pl=0.038X1.800=0.0684kN；脚手板的荷载标准值：P2=0.350X1.2X1.8/(2+1)=0.252kN；活荷载标准值:Q=3.000X1.2X1.8/(2+1)=2.16kN；荷载的计算值:P=1.2X(0.0684+0.252)+1.4X2.16=4.15kN；小横杆均布荷载为：q=4.15/1.2=3.45kN/m。4-2小横杆计算简图2)强度计算弯曲强度：o=qll/10w=3.45X10002/10X5.078X103=67.9Mpa<[o]=215Mpa；抗弯刚度：f=qll4/150EI=3.45X10004/150X2.06X105X1.219X105=0.9mm<[f]=3mmo小横杆巧曲强度和抗巧刚度满足要求。4.2.3扣件抗滑力的计算按规范，直角、旋转单扣件承载力取值为8.5kN，按照扣件抗滑承载力系数0.80,该工程实际的旋转单扣件承载力取值为6.80kN。纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算：R彡Rc其中Re-扣件抗滑承载力设计值，取6.40kN;R-纵向或横向水平杆传给立杆的竖向作用力设计值；大横杆的自重标准值:P1=0.038X1.8X4/2=0.137kN； 小横杆的自重标准值:Pl=0.038X1.2/2=0.023kN；脚手板的荷载标准值:P2=0.350X1.2X1.8/2=0.378kN；活荷载标准值:Q=3.000X1.2X1.8/2=3.24kN；荷载的计算值:R=1.2X(0.137+0.0.023+0.378)+1.4X3.24=5.18kN；R<Rc=6.80kN,单扣件抗滑承载力的设计计算满足要求。4.2.4脚手架立杆荷载标准值作用于脚手架的荷载包括静荷载、活荷载和风荷载。静荷载标准值包括以下内容：(1)每米立杆承受的结构白重标准值(kN/m);査《扣规》表A.1为0.552kN/mNGl=0.155X10.0=1.55kN；2)脚手板的自重标准值(kN/m2);本工程采用马道板，标准值为0.35kN/m2NG2=0.350X1.8X(1.2+0.3)=0.945kN；3)吊挂的安全设施荷载，包括安全网(kN/m2);0.005kN/m2NG3=0.005X1.8X10.0=0.09kN；经计算得到，静荷载标准值NG=NG1+NG2+NG3=2.585kN；活荷载为施工荷载标准值产生的轴向力总和，内、外立杆按一纵距内 施工荷载总和的1/2取值。经计算得到，活荷载标准值NQ=3.000(查表可得)X1.2X1.800/2=3.24kN；风荷载标准值放按照以下公式计算：其中Wo--基本风压(kN八n2)，按照《建筑结构荷载规范》(GB50009-2001)的规定采用:Wo=0.350kN/m2；(兴义市)Uz-风荷载高度变化系数，按照《建筑结构荷载规范》(GB50009-2001)的规定采用：Uz=0.840；Us-风荷载体型系数：Us=1.200；经计算得到，风荷载标准值：Wk=0.7X0.350X0.840X1.200=0.247kN/m2；考虑风荷载时，立杆的轴向压力设计值计算公式N=1.2NG+0.9X1.4NQ=1.2X2.585+0.9X1.4X3.24=7.184kN；风荷载设计值产生的立杆段弯矩MW计算公式Mw=0.9xl.4Wklah2/10=0.9X1.4X0.247X1.800X1.52/10=0.126kN.mo4.2.5立杆的稳定性计算考虑风荷载时，立杆的稳定性计算公式立杆的轴心压力设计值：N=7.184kN；计算立杆的截面回转半径：i=1.58cm； 计算长度附加系数：K=1.155；计算长度系数参照《扣件式规范》表5.3.3得：U=1.500计算长度，由公式Io=kuh确定：Io=3.119m；长细比：lo/i=197.000;轴心受压立杆的稳定系数4),由长细比lo/i的结果查表得到：4)=0.186立杆净截面面积：A=4.89cm2；立杆净截妞模量(抵抗矩)：W=5.08cm3；钢管立杆抗压强度设计值：[f]=205.000N/mm2；o=7184/(0.186X489.000)+126000/5080.000=103.79N/mm2；立杆稳定性计算o=103.79N/mm2<[f]=205.000N/mm2满足要求。4.2.6最大搭设高度的计算考虑风荷载时，采用单立管的敞开式、全封闭和半封闭的脚手架可搭设高度按照下式计算：构配件自重荷载标准值：NG2K=2.585(静荷载)活荷载标准值：NQ=3.24kN；按立杆步距1.5m，纵距1.8m查《扣规》附录表A1.0可得：每米立杆承受的结构自重标准值：gk=0.1552kN/m；计算立杆段由风荷载标准值产生的弯矩：Mwk=Mw/(1.4X0.9)= 0.126/(1.4X0.9)=0.1kN.m；Hs=[0.186X489X205-(1.2X2585+0.9X1.4X(3240+0.186X489X100/5080川/(1.2X0.155)=61.6m；脚手架搭设高度限值按照下式调整：[H]=61.6/(1+0.001X61.6)=58.03m；经计算得到，脚手架搭设高度限值[H]=58.03m。本合同段边坡逐级开挖逐级防护，每层脚手架的实际搭设高度大约为10m，不超过15m。4.2.7立杆的地基承载力计算立杆基础底面的平均压力应满足下式的要求Pfg地基承载力设计值:fg=fgkXKc=6000.000kN/m2;其中，既有边坡地基为岩基基础，承载力标准值：fgk=15000.000kN/m2=15Mpa；脚手架地基承载力调整系数：kc=0.400；立杆基础底Ilf的平均压力:p=N/A其中，上部结构传至基础顶面的轴向力设计值：N=7.184kN；基础底面面积(m2):A=1.08m2。p=8.2彡fg=6000.000kN/m2,地基承载力的计算满足要求。5脚手架的验收、使用及管理 (1)把好验收关：搭设过程中的架子，每搭设一个施工层高度必须由项目技术负责人组织技术、安全与搭设班组、工长进行检查，符合要求后方可上人使用。架子未经检査、验收，除架子工外，严禁其他人员攀登。验收合格的架子任何人不得擅自拆改，需局部拆改时，要经设计负责人同意，由架子工操作。(2)工程的施工负责人，必须按方案的要求，拟定书而操作要求，向班组进行安全技术交底，班组必须严格按操作要求和安全技术交底施工。(3)基础、卸荷措施和架子分段完成后，应分层由制定架子方案及安全、技术、施工、使用等有关人员，按项目进行验收，并填写验收单，合格后方可继续搭设使用。(4)使用按3kN/m2考虑，因此架子上不准堆放成批材料，零星材料可适当堆放；(5)外架第一*步(1.8m尚)开始拉设兜网和立M，以后每隔4步架子拉设一道兜网，施工层脚手板和施工层临边必须设兜网和立网，以保证高处作业人员的安全。(6)架子搭好后要派专人管理，未经安全科同意，不得改动，不得任意解掉架子与边坡连接的拉杆和架子管扣件。(7)架子上不准有任何活动易掉落材料，如扣件、活动钢管、钢筋，一旦发现应及时清除。(8)雨后耍检査架子的下沉情况，发现地基沉降或立杆悬空要马上用木板将立杆楔紧。(9)在六级以上大风、大雾和人雨天气下不得进行脚手架作业，雨 后上架前要防滑措施。(1)外架实行外挂立网全封闭：外挂安全网要与架子拉平，网边系牢，两网接头严密，不准随风飘。(2)作业层上的施工荷载应符合设计要求，不得超载。6脚手架的拆除(1)拆除脚手架前的准确备工作应符合下列规定：1)全面检查脚手架的扣件连接、连墙件、支撑体系等是否符合构造要求；2)根据检査结果补充完善施工方案中的拆除顺序和措施，经主管部门批准后方可实施；3)拆除安全技术措施，应由单位工程负责人逐级进行技术交底；4)清除脚手架上杂物及地面障碍物。(2)拆除脚手架时，应符合下列规定：1)拆除作业必须由上而下逐层进行，先外后里、先架面材料后构架材料、先辅件后结构件和先结构件后附墙件的顺序、一件一件地松开联结、取出并随即吊下（或集中到毗邻的未拆的架面上，扎捆后吊下），严禁上下同时作业；2）连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架；分段拆除高差不应大于2步，如高差大于步，应增设连墙件加固；3）当脚手架拆至下部最后一根长立杆的高度（约6m）时，应先在适当位置搭设临时抛撑加固后，再拆除连墙件； 4）当脚手架采取分段、分立妞拆除时，对不拆除的脚手架两端，应先加设连墙件及横向斜杆加固。（3）卸料时应符合下列规定：1）各构配件严禁从架上抛至地面；2）运至地面的构配件应及时检查、整修与保养，并按品种、规格随时码堆存放；3）严禁将拆卸下的杆部件和材料向地面抛掷，已吊至地面的架设材料成及时运出拆卸区域。4）因拆除上部或一侧的附墙拉结而使架子不稳时，应加设临时撑拉措施，以防因架子晃动影响作业安全。5）多人或多组进行拆卸作业时，应加强指挥，并相互询问和协调作业步骤，严禁不按程序进行的任意拆卸。6）拆除脚手架时，拆卸现场应有可靠的安全围护和警戒标志，并派专人看守，严禁非作业人员进入拆卸作业区内7安全控制措施7.1作业人员要求(1)脚手架搭设人员必须是经过按现行国家标准《特种作业人员安全技术考核管理规则》(GB5036)等考核合格的专业架子工。上岗人员应定期体检，合格方可持证上岗；(2)搭设脚手架人员必须穿紧门服、绑裹腿、戴安全帽、系安全带、穿防滑鞋； (1)架子搭设前，作业人员必须了解所搭架子的用途，所搭设的架子必须牢同安全；(2)搭设作业，应按以下要求作好自我保护和保护好作业现场人员的安全：a.在架上作业人员应穿防滑鞋和佩挂好安全带。保证作业的安全，脚下应铺设必要数量的脚手板，并应铺设平稳，且不得有探头板。当暂时无法铺设落脚板时，用于落脚或抓握、把(夹)持的杆件均应为稳定的构架部分，着力点与构架节点的水平距离应不大于0.8m,垂直距离应不大于1.5m。位于立杆接头之上的自由立杆(尚未与水平杆联接者)不得用作把持杆；b.架上作业人员应作好分工和配合，传递杆件应掌握好重心，平穂传递。不要用力过猛，以免引起人身或杆件失衡。对每完成的一道工序，要相互询问并确认后冰能进行下一道工序，作业人员要服从统一指挥，不得自行其是；c.作业人员应佩戴工具袋，工具用后装于袋屮，不要放在架子上，以免掉落伤人；d.架设材料要随上随用，以免放置不当时掉落；e.每次收工以前，所有上架材料应全部搭设上，不要存留在架子上，而且一定要形成稳定的构架，不能形成稳定构架的部分应采取临时撑拉措施予以加固；f.在搭设作业进行中，地上的配合人员应避开可能落物的区域。7.2安全技术措施(1)脚手架在搭设和拆除以前，必须制定施工方案和进行安全技术交底，并向所有参加作业人员进行书面交底； (1)操作小组接受任务后，必须根据任务特点和交底要求进行认真讨论，确定支搭方法，明确分工。在开始操作前，组长和安全员应对施工环境及所需防护用具做一次检查，消除隐患后方可开始操作；(2)架子工在高处(距地高度2m以上)作业时，必须佩带安全带。所用的杆子应栓2m长的杆子绳，安全带必须与己绑好的立、横杆挂牢，不得挂在铅丝扣或其他不牢固的地方，不得“走过档”(即在一根顺水杆上不扶任何支点行走)，也不得跳跃架子，在架子上操作应精力集中，禁止打闹和玩笑，休息时应下架子，严禁酒后作业；(3)在岩石危险处搭设脚手架，应先将危石处理掉并在作业时设专人监视；(4)作业层上的施工荷载应符合设计要求，不得超载，不得将模板支架、缆风绳等到固定在脚手架上，严禁悬挂起重设备；(5)当有六级及六级以上大风和雾、雨雪天气时应停止脚手架搭设与拆除作业，雨、雪天后作业，必须采取防滑措施；(6)脚手架的连墙点、撑拉点和悬空挂(吊)点必须设置在能可靠地承受撑拉荷载的结构部位，必要时应进行结构验算；脚手架使用中，应定期检查杆件的设置的连接，连墙件、支撑、门洞桁架等的构造是否符合要求；地基是否有积水，底座是否有松动，立杆是否忌空：扣件是否松动；脚手架的垂直度偏差；安全防护措施是否符合要求；是否超载；(7)在脚手架的使用期间严禁拆除主节点处的纵、横向水平杆、扫地杆及连墙件；(8)不得在脚手架基础及相邻处进行挖掘作业，否则应采取安全措 施；(1)大横杆应绑在立杆里边，绑第一步大横杆时，必须检査立杆是否立正，绑至四步时必须绑临时小横杆和临时十字盖。绑大横杆时，必须2-3人配合操作，由屮间一人结杆、放平，按顺序绑扎；(2)递杆、拉杆时，上下左右操作人员应密切配合，协调一致。拉杆人员应注意不碰撞上方人员和已绑好的杆子，下方递杆人员应在上方人员接住杆子后方可松手，并躲离其垂直操作距离3m以外。使用人力吊料，大绳必须坚固，严禁在垂直下方3m以内拉大绳吊料。使用机械吊运，应设天地轮，天地轮必须加固，应遵守机械吊装安全操作规程，吊运杉板、钢管等物应绑扎牢固，接料平台外侧不准站人，接料人员应等起重机械停车后再接料、解绑绳。(3)未搭完的一切脚手架，非架子工一律不准上架。架子搭完后由施工人会同架子组长以及使用工种、技术、安全等有关人员共同进行验收，认为合格，办理交接验收手续后方可使用。使用屮的架子必须保持完整，禁止随意拆、改脚手架或挪用脚手板；必须拆改时，应经施工负责人批准，由架子工负责操作。(4)所有的架子，经过大风、大雨后，要进行检杳，如发现倾斜下沉及松扣、崩扣要及时修理；(5)在脚手架上进行电、气焊作业时，必须有防火措施和专人看守；(6)、架子搭成后，未经有关人员同意，不得任意改变脚手架的结构和拆除部分杆子； (1)搭设架子，一般为白天作业，应尽量减少夜间工作量，如需夜间绑架子，应有足够的照明；(2)搭拆脚手架时，地面应设围栏和警戒标志，并派专人看守，严禁非操作人员入内。8雨季及特殊季节施工安排8.1雨季施工安排木工程地处西南山区，年降水量大，每年的7〜9月水充沛，对工程施工影响较大。因此有必要做好雨季施工安排，使之对工程影响减至最低。a.根据施工项目所处的地段进行详细的现场调查研究，编制实施性的雨季施工组织设计。b.修好临时施工便道排水设施并保证畅通。c.驻地、仓库、车辆机具停放场、生产设施，设在最高洪水位以上的地点。a.修建临时排水设施，保证雨季作业的场地不被洪水淹没并能及时排除地表水。b.贮备足够的工程材料和生活物资，备足雨季施工的排水设备。c.机电设备必须加防水罩，以免漏水而损坏电器，做好接地保护以免漏电伤人，雨后使用时要先对设备进行检查、试转。8.2大风季节施工安排资料显示，施工沿线春季常有西南风侵袭，为减少西南风对施工造成的损失，保证工程正常施工，拟采取如下措施：⑴加强与当地气象部门的联系，做好防大风工作及施工安排，成立防大风抢险专项小组，负责大风来临期间的抢险互助组织工作，临时房屋、设施都采取加固措施有效防止大风的侵袭。 (1)遇到六级以上大风等恶劣天气条件时，停止作业。9安全与文明施工管理9.1建立健全安全文明施工保证体系根裾国家法律法规及有关行业规范，并按交通厅下发的“137”号文件精祌，制定安全管理方针、目标、制度、措施，并保证安全投入，采取积极稳妥的防范措施，防患于未然，遏制安全事故发生，杜绝重大安全责任事故发生，强化本项目标准化建设，做到、做好“平安工地”建设：根据本工程特点建立以项目经理为首的安全管理体系，项目经理为安全第一责任人，成立安全生产委员会，详见《安全组织机构》及《安全保证管理体系》框图安全保证体系框图9.2安全保障措施完善各项安全生产管理制度，针对各工序及各工种的特点制定相应的安全管理制度，安全操作规程，并由各级安全组织检杳落实，制定安全责任制。对使用的安全防护用具、机械设备、施工机具必须符合国家相关规定。(1)爆破器材严格按《中华人民共和国民用爆炸物品管理条例》规定执行，建立建全爆破器材采购、运输、存放、使用、回收的制度和措施。(2)加强安全教育及安全技术交底：定期进行《安全生产法》学习和安全生产教育，重点对专职安全员、班组长以及从事特种作业的工人进行培训和考核，对上岗人员进行岗前安全技术交底。 (1)施工现场全体人员必须严格执行《公路工程施工安全技术规程》。(2)木合同的安全管理重点在泥溪特大桥、三冒III特大桥等桥梁工程施工，于施工前做好公路桥梁施工安全风险评估报告，做好重点生产安全事故应急救援预。2、项冃负责人按项冃法组织施工指挥参建职工全面完成施工承包合同所规定的任务，全面履行安全承诺中的有关内容，确保项目施工安全,实现安全目标。对本项目的安全生产工作负全面责任，是项目经理部安全生产的第一责任人。其职责是：(1＞认真贯彻执行国家、行业冇关安全生产的方针、政策、法规，落实“安全第一，预防为主”的安全生产方针，项g经理是本项g安全生产第一责任人；负责制定项目部各项安全规章制度、建立项目部安全管理组织;配备好专(兼)职安全员，负责对项目管理人员的责任制考核。(2)根据安全责任承包书中的安全生产指标，负责制定项目安全管理目标、并进行安全责任目标分解；负责实施对项目管理人员的责任目标考核。(3)组织编制施工组织设计、专项安全施工方案，组织落实各项安全技术措施。(4)认真组织每旬一次安全检查，发现施工生产中不安全问题，要定时、定人、定措施、及时解决。(5)抓好职工进场三级安全教育，按规定接受岗位培训和考核。(6)负责建立施工现场安全要求的临时生活设施，按规定发放职工劳动防护用品，建立治安、防火制度、不扰民制度和环境上生制度，搞好项目 综合治理。(7＞组织安全生产活动，抓好安全达标和文明施工，做好场容场貌、封闭管理。(1)组织施工现场脚手架、井架、临时用电、施工机具等验收、检査。(2)发生工伤事故，立即组织抢救，迅速上报，保护好现场，参加事故调杳处理工作。3、安全管理部门职责：(1)认真贯彻执行国家、政府部门关于安全生产和劳动保护的法规、条例和公司安全生产规章制度，做好安全生产的管理和监督工作。(2＞经常深入基层和施工现场，掌握和了解安全生产情况，并帮助指导施工现场安全技术工作，及时处理不安全因素和隐患，提出书面整改意见和措施。(1)及时向公司主管领导汇报安全检查情况和安全技术措施计划执行情况和待解决问题。(2)定期组织进行安全生产检查，施工现场是否符合有关安全要求，并将检査结果及时通报全公司，对安全生产取得优异成绩的集体和个人提出给予通报表扬和奖励的意见，经公司领导认可后执行。⑸发现危险情况、违章指挥、违章作业时应及时制止，必要时可先令其停工整顿，待责任者提出整改措施后，并达到符合安全要求后方可继续施工。(1)建立安全生产管理网络，指导安全管理网络人员开展工作，定期或 不定期组织经验交流和开展各项竞赛活动。(1)参加伤亡事故的调査和处理，对事故责任者提出处理意见和整改措施意见。9.3具体安全措施1、机械设备安全措施a.机械设备的布局要合理，操作者严格遵守安全操作规程，操作前对设备进行安全检查，机械设备严禁带故障运行。b.车辆要经常检修，保持完好，动力机械必须由考试合格并持有合格证的司机上岗。严禁非司机开车，严禁酒后开车。2、脚手架搭设安全措施a.脚手架搭设标准：横平坚直、连接牢固、底脚着实、层层拉结、支撑挺直、通畅平坦，设施齐全、牢固。b.架子工必须经安全技术培训考核，取得“特种作业人员安全操作证”后冰能进行脚手架的搭设和拆除工作。c.架子工必须严格按规程的要求搭设，在搭设中要正确佩戴和使用劳保用品。d.脚手架不得钢、竹混搭，主要受力杆件，如立杆，大横杆、小横杆 和剪刀撑等，在同一建筑立面必须使用同一材质的材料。e.钢管脚手架的钢管必须符合国标3号钢的技术条件，外径为48毫米，壁厚为3.5毫米，禁止用有严重锈蚀、弯曲变形或有裂纹的钢管。f.扣件应有出厂合格证明，发现脆裂、变形、滑丝的禁止使用。g.竹脚手架不准使用青嫩、枯脆、裂纹、白麻及虫蛀的竹杆；各类杆件有效部分的直径小横杆不得小于9厘米，立杆、大横杆、剪刀撑、支杆等有部分的小头直径不得小于7.5厘米。绑扎脚手架的铅丝不得细于是16#并应双股并联捆扎。h.脚手架内立杆与墙妞间每隔三步设一道隔离笆；脚手架应设置之字形的上人斜道。斜道应有独立的支撑系统，转角休息平台应不小于3平方米，斜道坡度不得大子一比三，防滑条的间距不得大于30厘米。i.钢管脚手架立杆的底脚应垂直稳放在砼垫块或砼硬化地基上，竹脚手架立杆和剪刀撑的底脚应挖深埋置，埋深不小于30厘米；如立杆直接搁在地坪上，应增设纵、横向扫地杆。j.脚手架两端、转角处以及外侧，每隔6〜7根立杆需设剪刀撑，剪刀撑与地面的角度为45〜60度；脚手架垂直每隔4米，水平每隔7米必须冋建筑物拉结牢固；拉结有两种，一为弹性拉结，用8#铅丝双股并联与建筑物拉结，二为刚性连接，用钢管或钢筋与主体钢筋砼结构固定。k.设置的立杆应等距，纵向间距钢管脚手架不得大于1.8米，毛竹脚手架不得大于1.5米；脚手架离墙面不得大于20厘米脚手片应满铺，不得有空隙和探头板。L.竹脚手架必须设顶撑，上下顶撑必须与小横杆抵紧，垂直成线，每 一根顶撑与立杆绑扎不少于三道；脚手架的水平方向原则上不得断开，如因特殊施工需要必须断幵的，应征得现场技术负责人的许可，并应采取相应的技术加固措施。m.脚手架主杆件的接长须符合下列要求：立杆和大横杆的接长点必须错开；钢管剪刀撑的接长必须搭接，其搭接长度不得小于50厘米，竹脚手架立杆的有效搭接长度不得小于1.5米,绑扎时小头应压大头上，绑扎不得少于四道。立杆、小横杆、大横杆相交时，应先绑两根，再绑第三根，不得一扣绑三根。n.脚手架的顶端必须按规程要求封顶；里立杆应低于檐口50厘米，外立杆应高出檐口1米。脚手架的外侧，自第二步起，必须每步设1.2米高的防护栏杆和30厘米高的挡脚杆；顶排的扶手不得少于两道，高度分别为1.2米和1.8米。o.脚手架外侧必须用建设主管部门认证的合格密目式安全网封闭，且应将安全网固定在脚手架里侧，并用不小于18#铅丝张挂严密。p.临近高压线处的脚手架外侧，必须在高压线水平上方，全部张设安全网，并用脚手片全部硬封闭隔离。q.操作面高于2米的里脚手架应按脚手架规程要求搭设：扣件面宽不能小于1.2米，支柱间距不能大于1.5米，外侧设防护栏杆、踢脚杆，操作平台应具有足够的强度、刚度和稳定性。r.钢管脚手架必须有良好的避雷装置，接地电阻不大于4欧姆。 s.脚手架与各类输电线路必须按规范要求，保证必要的安全距离，采取必须的安全防护措施。t.脚手架每平方米的施工荷载：砌筑脚手架不超过270公斤，只允许在两步脚手架一同时堆物；粉刷脚手架不超过200公斤，只允许三步脚手架上同时施工。不准超载，脚手架上的垃圾杂物必须经常清理。U.严禁在脚手架上拉缆风绳和设置起重把杆；不准在脚手架上搁运料滑槽，搭设受料平台；不准采用斜拉斜W方式从脚手架上进料。V.脚手架的拆除应明确专人负责指挥，拆除前必须进行全面检査加固;拆除时指定专人警戒；拆除必须按搭设的逆顺序自上而下进行，做到一步一清，严禁上下同时拆除。W.拆下的脚手架钢管、脚手片、扣件、密目型安全网等材料，应向下传递或用绳吊下，禁止往下抛掷。3、安全用电措施a.施工现场的电气设备均符合建设部《施工现场临时用电安全技术规范》(JC46-S8)，对电器设备的外壳要进行防护性的接地、防护性接零或绝缘；派专人负责电器的安全工作；进行用电安全教育，定期检修电器设备；严禁带电移动电焊机等用电设备。b.施工现场低压线架空处理。统一布置施工现场的电力线路，不准私接乱拉电线。 a.输电线路采用三相五线制和“三级配电二级漏电保护”的要求，电线(缆)均按要求架设，或按规定埋设，不随地拖拉，总配电箱和分配电箱安装在适当位置，并有重复接地保护措施，重复接地电阻不大于10欧姆。b.执行“一机、一阐、一漏、一箱”制度。 a.用电处悬挂标志牌及警告牌。b.电气安全防火措施:现场电气设备密集区、仓库、工人宿舍按规定数量及位置布置电气火灾灭火器材，并在职工中进行安全培训及宣传。4、防火灾措施a.消除可能造成火灾爆炸事故的根源，控制火源、易燃物和助燃物。b.控制可燃可爆物品的发放工作，提高材料及设备的防火性能，配备灭火器。c.一旦发生火情超越自身的消防能力，并有进一步发展的趋势，及时与地方消防部门保持联系，以免贻误灭火时机。10生态环境保护措施生态环境保护严格执行国家文明施工的规定，并依照ISO14001标准制定相应的环境保护措施，制定出以“方便居民生活，利于生产发展，维护环境卫生”为宗旨的环境保护措施，达到文明安全工地标准。生态环境保护管理目标是施工过程中产生的废水、废气满足环保排放要求，节约能源，杜绝恶性环境事故发生。10.1环保组织机构、环境保护体系框图成立以项目经理为组长的环境保护领导小组，建立与质量安全保证体系并行的环境保护保证体系，配备相应的环保设施和技术力量，争取当地政府和环保部门的指导监督，全面控制施工污染、减少污水、空气粉尘及噪声。环境保护领导小组: 组员：桂雄、王名扬、杜进、朱世超、金星、赵乾环境领导小组职责：落实环境保护管理冃标，制定环境保护方案，根据保护方案要求，落实环保资源的配置。负责环境保护体系实施运行过程中的监督、检查。对环境保护体系过程中出现不符合的要求，出现隐患，制定纠正和预防措施，并对上述措施进行复杳。具体职责为：1、贯彻落实国家环境保护标准及上级有关环境保护的要求；2、研宂、制定工区的各项环境保护措施，并督促落实。3、研宄、协调、解决环境保护过程中存在的重要问题；4、定期组织召开环境保护会议，定期进行安全教育，对安全生产情况进行分析，及时提出强化安全管理的措施。5、定期组织检查，对存在的环境问题提出整改措施，并监督落实。10.2环境保护措施（1）植被及水土保持保护措施①对施工人员进行保护动植物的教育和培训，明确保护责任和意识。②对用地界限外的树木和其它植被等尽量维持原状，最大程度地避免破坏③施工临时用地范围的裸露地表植草或种植树木绿化。④保持排水系统的通畅，保证在任何时候均具有良好的工作状况。⑤加强沿线地上、地下管线（电力、通讯、光缆）及公用设施的保护成立管线保护小组⑥对沿线施工范围进行临时排水和排污施工幵挖基坑地段设置护栏，设立明显的警示及交通导向标志。及时修复因施工遭到破坏的行车路面，确保行车顺畅。加强施工沿线的夜间照明，尤其是路口通车段的照明。 ⑦做好施工现场的宣传工作，标语鲜明。搞好与周围单位的协调工作，以便工程顺利开展(2)水质及水利设施保护措施，为保护施工区域地区的水环境水质和水利灌溉设施，采取以下措施：①机械含油废水、施工营地生活污水及施工过程中产生的污水必须收集处理，达标排放，防止其直接流入河流和灌溉渠中。钢筋机具的废汕废水，采用隔油池等有效措施加以处理，不得超标排放。②禁止在河流最高水位线以下的滩地、岸坡设置物料堆放场及施工营地。弃渣、施工废料、垃圾等不得随意堆放或弃于河滩、河道等处。③废物、废料，应及时运出施工现场，并应选择合理的堆放区进行集中堆放。④施工废水、生活污水按有关要求经沉淀过滤池或采用其它方法处理合格后才允许排入河流，不得直接排入农m、河流和渠道。(3)大气污染防治措施大气污染防治的重点是环境敏感点，施工中必须采取以下措施：施工机械做好检修工作，尤其是废气的排放检测，将废气污染降到最低。(4)施工噪声防治措施施工噪声防治措施主要用来保护公路沿线声环境敏感点，如农村居住区及其他设施区等环境敏感点，施工屮必须采取以下措施：合理安排施工时间，尽量将高噪声施工作业安排白天进行。设备选型考虑低噪声产品,噪声超标的设备一律不用；工程机械和运输车辆安装消声器并加强维修保养，降低噪声；适当控制机械布置密度。利用每周的安全学习后的时间, 增加文明施工和环保条例、知识的宣传，提高全体职工的环保意识。
