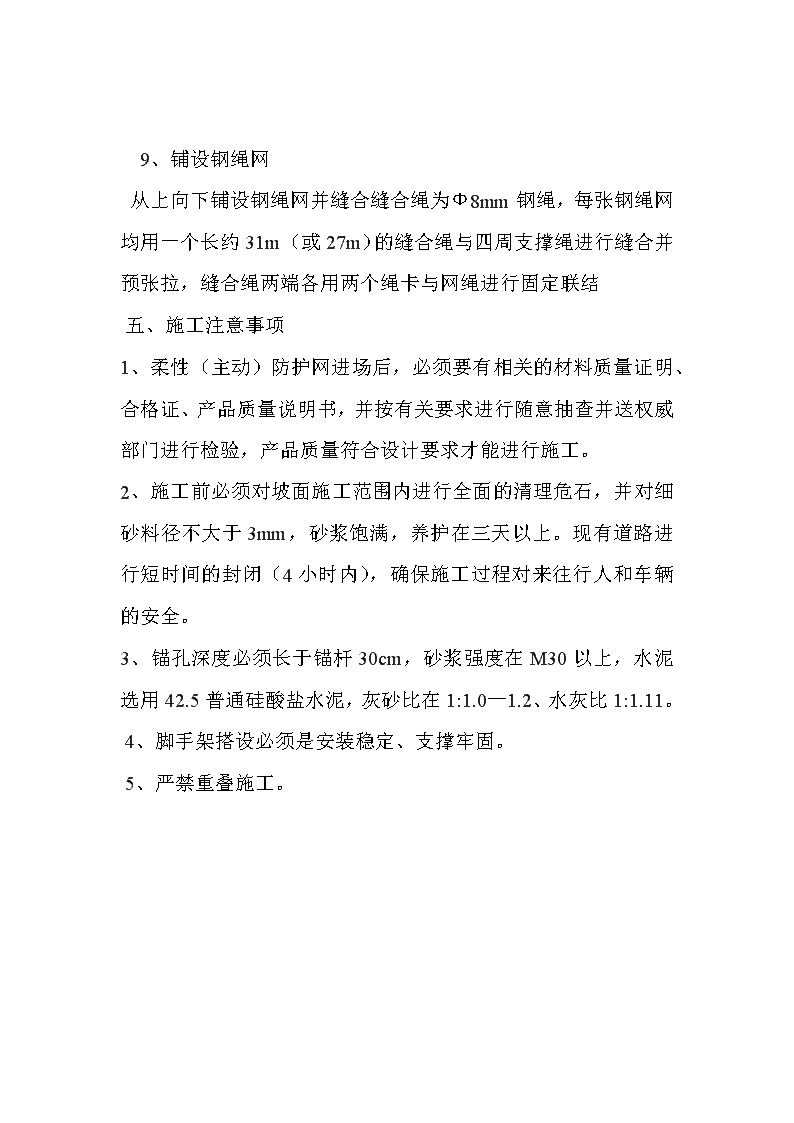

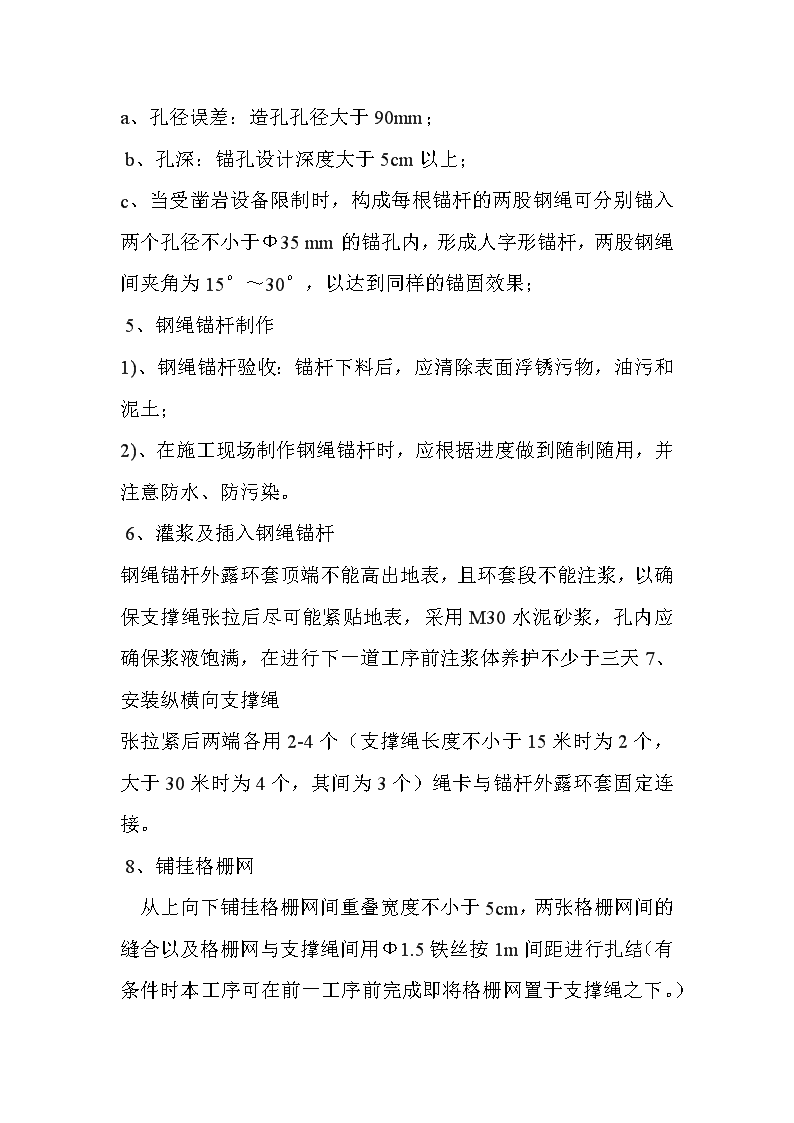

SNS柔性边坡防护网施工工艺 一1、主动防护系统说明 纵横交错的Ф12纵向支撑绳和Ф16横向支撑绳与4.5×4.5m正方形模 式(边沿局部根据需要有时为4.5×2.5m)布置的锚杆相联结并进行预张拉, 支撑绳构成的每个4.5×4.5m网格内铺设一张D0/08/300/4×4m（或4×2m）型钢丝绳网，每张钢丝绳网与四周支撑绳间用缝合绳缝合连结并拉紧，该预张拉工艺能使系统对坡面施以一定的法向预紧压力，从而提高表层岩土体的稳定性，尽可能地阻止崩塌落石的发生，并将小部分落石限制在一定的空间内运动，同时，在钢绳网下铺设S0/2.2/50型格栅网，以阻止小尺寸岩块的塌落。 2、清理坡面      人工配合机械对坡面防护区域的浮土及浮石进行清除； 3 、放线测量确定锚杆孔位    根据地形条件，孔间距可有0.3m的调整量，并在每一孔位处凿一定深度不小于锚杆外露环套长度的凹坑，一般口径20cm,深20cm；4 、钻孔 1）、锚孔钻进：成孔匀速钻进，严格控制钻孔速度，以防止钻孔弯曲和变形，钻进达到设计深度后，不停钻，在停止进尺的情况下，稳钻1-2分钟；  2）、造孔精度要求  a、孔径误差：造孔孔径大于90mm； b、孔深：锚孔设计深度大于5cm以上； c、当受凿岩设备限制时，构成每根锚杆的两股钢绳可分别锚入两个孔径不小于Ф35 mm的锚孔内，形成人字形锚杆，两股钢绳间夹角为15°～30°，以达到同样的锚固效果； 5、钢绳锚杆制作                               1)、钢绳锚杆验收：锚杆下料后，应清除表面浮锈污物，油污和泥土； 2)、在施工现场制作钢绳锚杆时，应根据进度做到随制随用，并注意防水、防污染。 6、灌浆及插入钢绳锚杆 钢绳锚杆外露环套顶端不能高出地表，且环套段不能注浆，以确保支撑绳张拉后尽可能紧贴地表，采用M30水泥砂浆，孔内应确保浆液饱满，在进行下一道工序前注浆体养护不少于三天7、 安装纵横向支撑绳 张拉紧后两端各用2-4个（支撑绳长度不小于15米时为2个，大于30米时为4个，其间为3个）绳卡与锚杆外露环套固定连接。 8、铺挂格栅网 从上向下铺挂格栅网间重叠宽度不小于5cm，两张格栅网间的缝合以及格栅网与支撑绳间用Ф1.5铁丝按1m间距进行扎结（有条件时本工序可在前一工序前完成即将格栅网置于支撑绳之下。）  9、铺设钢绳网   从上向下铺设钢绳网并缝合缝合绳为Ф8mm钢绳，每张钢绳网均用一个长约31m（或27m）的缝合绳与四周支撑绳进行缝合并预张拉，缝合绳两端各用两个绳卡与网绳进行固定联结 五、施工注意事项 1、柔性（主动）防护网进场后，必须要有相关的材料质量证明、合格证、产品质量说明书，并按有关要求进行随意抽查并送权威部门进行检验，产品质量符合设计要求才能进行施工。 2、施工前必须对坡面施工范围内进行全面的清理危石，并对细砂料径不大于3mm，砂浆饱满，养护在三天以上。现有道路进行短时间的封闭（4小时内），确保施工过程对来往行人和车辆的安全。 3、锚孔深度必须长于锚杆30cm，砂浆强度在M30以上，水泥选用42.5普通硅酸盐水泥，灰砂比在1:1.0—1.2、水灰比1:1.11。 4、脚手架搭设必须是安装稳定、支撑牢固。 5、严禁重叠施工。 SNS柔性边坡防护网施工工艺 二 5.1 SNS主动防护网施工工序 5.1.1 预先对坡面防护区域的浮土、浮石进行清除，从防护区域下沿中部开始向上和两侧放线测量确定锚杆孔位， 5.1.2 打钢丝绳锚杆孔，坡体边沿孔深达到3m，平均坡体中部孔深达到2m。钢丝绳锚杆由Ø16钢丝绳中部对折套穿马蹄形环套组成。按要求的深度钻孔并清孔，孔深应比钢丝绳锚杆长度长50mm以上，孔径为45mm，插入钢丝绳锚杆并注浆，注浆养护不少于2天。 5.1.3 构架支撑绳结构，采用Ø12的纵向钢丝绳和Ø16横向钢丝绳组成5.5m×5.5m正方形模式的支撑绳结构与锚杆相联结。 5.1.4 构架格栅网和钢绳网，在支撑绳构成的每个5.5m×5.5m网格内铺设一张4m×4m的DO/08/300（Ø8mm、网孔间距300mm）型钢绳网，并在两个网格内并排铺设两张SO/50/2.2格栅网（网孔间距50mm）。 5.1.5 缝合与张拉，在每张钢绳网与四周支撑绳间用Ø8钢绳缝合联结，并进行张拉，使柔性防护系统对坡面施以一定的预紧压力。从而提高表层岩体的稳定性，以防止崩塌落石的发生。 5.1.6 安装后的纵横向直径Ø16支撑绳，张拉紧后（用拉紧 力不小于5KN的紧线器或手动葫芦）两端各用两个绳卡与锚杆外露环套固定连接。从上向下铺挂格栅网，网与网重叠宽度不小于10cm，两张格栅网间缝合用直径不小于1.2mm的铁丝扎结，格栅网与支撑绳间缝合用直径2.2mm的铁丝扎结，扎结点间距不大于1m。格栅网铺设的同时，从上向下铺设钢绳网并用直径为8mm钢绳缝合，每张钢绳网均用一根长31m的缝合绳与四周支撑绳进行固定联结。 5.2 各阶段施工流程及工艺 该工程施工工序由清理危岩、钻孔、灌注、安装纵横向支撑绳、张拉、挂网、缝合等工序组成，其中钻孔为关键工程项目。 5.2.1 清理危岩 5.2.1施工流程设置危岩拦截网：在施工坡面的路面两侧距施工地点30m处设置施工标志及减速带,危岩拦截网采用长6m、高2.5m的钢管布置,并在钢管内布置钢丝拦截网。 坡顶钻孔：为充分保证施工人员的人身及设备安全,需在坡顶上部及坡体中上部设置安全绳锚杆（采用Ø28钢筋锚杆、孔深1.5m）,其间隔距离为5m,安全绳束缚于上。工作人员利用该绳可进行高空清理作业,并为以后钻孔安装提供方便。  锚固锚杆：采用M30水泥浆液锚固锚杆,凝固时间不低于48小时。水泥浆的选用，标号不低于M30的水泥,宜用灰砂比1: 1～1：2，水灰比0.45～0.50的水泥浆或水灰比0.45～0.50的纯水泥浆,水泥宜用425普通硅酸盐水泥,优先选用粒径不大于3mm的中细砂. 清理危岩：以上几道工序完成后,方可进行该工序。施工人员需将安全绳束缚在锚杆后,工作人员方可对坡体危岩进行清理,清理前需封闭交通,下方人员应撤至安全地带.若清理时有局部大块危岩,不能清理,应做出标记,后期施工中,钻孔工序将避免在此施工。以防止后期施工中的工程扰动造成危岩松动下滑。 5.2.2 钻钢丝绳锚杆孔 图5.2.2 施工流程2  放线：施工人员按照要求根据现状情况进行核对,了解地形、地物、和危岩情况,按照纵横5.5m的间距进行定点,并刷上油漆,确定钻孔点，若该段属于危岩及土层,锚杆点可在附近方圆1m处设置锚杆点位,但下一锚杆需回复到标准的定点位置. 复核：施工人员对锚孔点位进行测量复核,以确保钻孔位置的准确及防护面积达到要求.  钻孔：采用直径45mm的钻头钻孔,孔深比钢丝绳锚杆长度长50mm以上,需分别采用1.0m、 2m、2.5、3m钻杆施工,不能直接采用2.5m钻杆，严防卡钻、断杆现象,如钻孔位置处于松散岩层,必须经有关部门批准,重新确定钻孔位置,不能随意施工，保证坡体外沿钻孔深度达到2.5m,坡体中部达到2m。 清孔：钻孔完毕后,用风钻杆进行吹砂作业,保证孔内的干净。以确保锚杆能顺利安装进位。 5.2.3 灌注  图5.2.3 施工流程3  砂浆配制：采用M30的水泥砂浆液，宜用灰砂比1:1～1.2、水灰比0.45～O.50的水泥砂浆或水灰比0.45～O.50的纯水泥浆，水泥宜用425普通硅酸盐水泥，优先选用粒径不大于3mm的中细砂。 放入锚杆：锚杆应能完全放入锚孔内。若锚杆环套外露长度超过5cm,须重新用锚杆钻凿,以确保锚杆安装到位。 注浆：要求灌注密实,边捣固边灌注,防止锚杆孔眼内有空气,影响锚杆锚固质量。 候凝：灌注后候凝时间保证不低于48小时,候凝时间未达到要求,严禁进行下一道工序,并确保锚杆不受外力作用。  5.2.4 安装纵、横向支撑绳 图5.2.4 施工流程4 下料：支撑绳下料安装前,应准确测量每根支撑绳两端锚杆间的距离,支撑绳下料时其长度应在测得每根长度的基础上两端各增加1m，即共增加2m。 绳头紧固：从一端锚杆开始,将钢丝绳绳头穿过锚杆,并弯曲,采用与钢丝绳直径相适应的绳卡固定一端,绳卡间距5～l0mm,固定后绳端留长度不小于20cm的自由尾绳,绳卡数量根据支撑长度按以下要求选定。    支撑绳长度L（m）       绳卡数量(个)         L≤10            2       10≤L≤30           3       L﹥30            4 穿孔：从一端锚杆开始,支撑绳穿过锚杆的外露马蹄形环套(钢绳锚杆),直至该行的最后一根锚杆。 张拉：支撑绳到达锚杆最后一端后,将绳尾穿过最后一根锚杆,并弯曲,用拉紧力不小于5KN的紧绳器或葫芦张紧, 其间若长度较长,因支撑与锚杆和地面间的磨擦力大而不能张紧时,可逐段张紧,最后将尾端用绳卡采用与起始端相同的方式固定。 绳尾紧固：紧固方式与绳头紧固工序相同。 5.2.5 挂网缝合 图5.2.5 施工流程5 钢丝格栅的安装：钢丝格栅必须位于系统底层并紧帖坡面,即支撑绳应在其下方;并沿支撑绳铺挂,每两格(即上下或左右)铺设两张钢丝格栅。钢丝格栅网块间搭接宽度不小于10 cm。 扎结：钢丝格栅网块间用直径不小于小1.2mm的铁丝扎结。缝合钢丝格栅网与支撑绳间用小2.2mm扎丝扎结，扎结点间距不大于1 m，铺设边界处钢丝格栅网反向折叠宽度不小于20cm。 钢绳网的安装：钢绳网编织一般均应满足规定，材质强度不低于1770Mpa的6×19+1WS结构类型的高强度钢芯钢丝绳，钢丝绳公称直径8mm；必须采用镀锌量大于70g/㎡热镀锌钢丝绳;钢丝绳质量和性能应满足国家标准《钢丝绳》(GB/T8918-1996)。钢绳采用菱形网孔编制方式,网孔尺寸除特殊设计外,一般采用300×300 mm规格,单张网块尺寸除特殊要求外一般宜用4×4m规格。 缝合：钢绳网 铺设应准确测量每个挂网单元尺寸，根据测得的各挂网单元尺寸，按每张网一根缝合绳的原则确定缝合绳长度,然后据此下料。在各挂网单元内顺序铺挂钢绳网,同时用缝合绳将钢绳与支撑绳或相邻网块边沿进行缝合连接,缝合绳两端头宜叠置不小于0.5m的长度,绳端各用两个绳卡与钢绳网连接,此连接过程中在先固定一端后,用拉紧力不小于5KN的紧绳器葫芦张紧缝合绳,再固定另一端.若确定的单根缝合绳误差较大时,则多余端可延伸到相邻挂网单元,而不足长度由下一相邻挂网的缝合绳来补充
