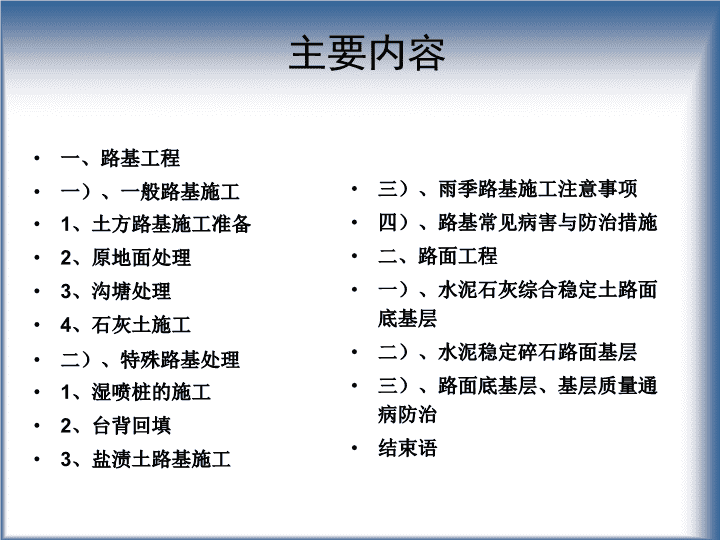

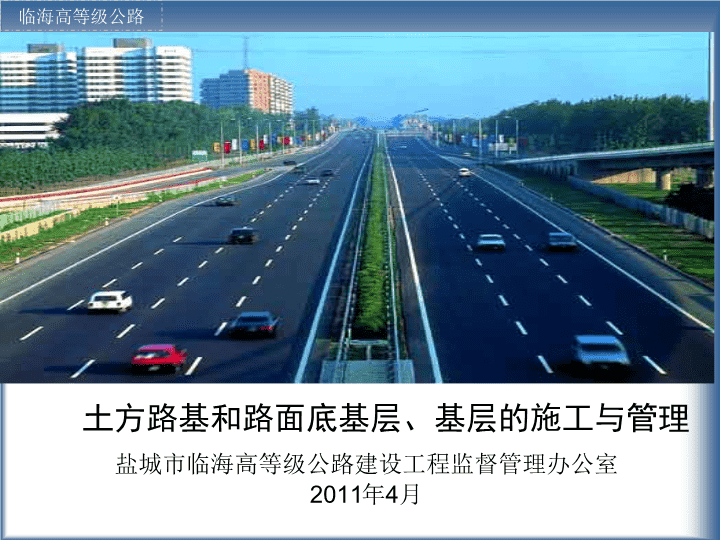

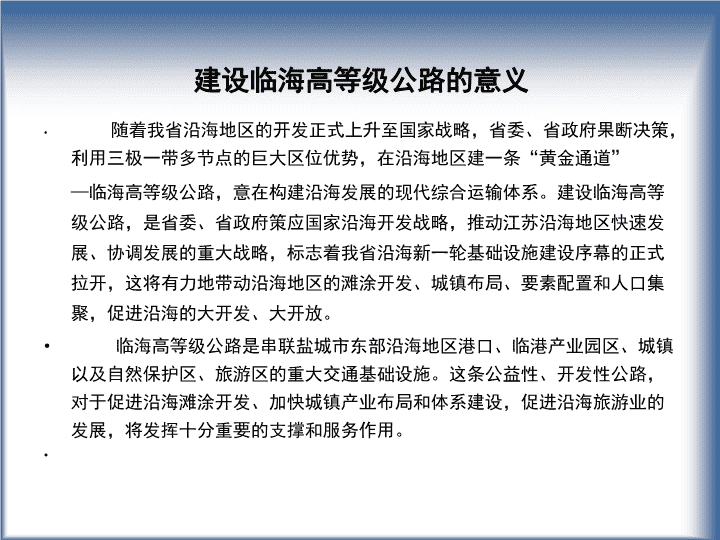

土方路基和路面底基层、基层的施工与管理盐城市临海高等级公路建设工程监督管理办公室2011年4月临海高等级公路 建设临海高等级公路的意义随着我省沿海地区的开发正式上升至国家战略，省委、省政府果断决策，利用三极一带多节点的巨大区位优势，在沿海地区建一条“黄金通道”—临海高等级公路，意在构建沿海发展的现代综合运输体系。建设临海高等级公路，是省委、省政府策应国家沿海开发战略，推动江苏沿海地区快速发展、协调发展的重大战略，标志着我省沿海新一轮基础设施建设序幕的正式拉开，这将有力地带动沿海地区的滩涂开发、城镇布局、要素配置和人口集聚，促进沿海的大开发、大开放。临海高等级公路是串联盐城市东部沿海地区港口、临港产业园区、城镇以及自然保护区、旅游区的重大交通基础设施。这条公益性、开发性公路，对于促进沿海滩涂开发、加快城镇产业布局和体系建设，促进沿海旅游业的发展，将发挥十分重要的支撑和服务作用。 主要内容一、路基工程一）、一般路基施工1、土方路基施工准备2、原地面处理3、沟塘处理4、石灰土施工二）、特殊路基处理1、湿喷桩的施工2、台背回填3、盐渍土路基施工三）、雨季路基施工注意事项四）、路基常见病害与防治措施二、路面工程一）、水泥石灰综合稳定土路面底基层二）、水泥稳定碎石路面基层三）、路面底基层、基层质量通病防治结束语 一）、一般路基施工1、土方路基施工准备2、原地面处理3、沟塘处理4、石灰土填筑 1、土方路基施工准备1）一般准备2）测量准备3）施工机械与质量检测仪器4)原材料及标准试验 2、原地面处理1）、翻晒破碎2）、稳压布灰3）、拌和粉碎4）、整形压实5）、试验检测6）、养护复压 3、沟塘处理1）、清淤前准备工作2）、清淤3）、碎石回填4）、5%灰土回填5）、沟塘清淤、回填施工工艺流程6）、质量检测方法和频率7）、施工重点、难点控制措施 4、石灰土填筑1）、施工工艺2）、施工质量控制3）、施工注意事项4）、土方路基质量检验标准 5、水泥、石灰综合改善土施工1）、施工备料2）、施工工艺流程3）、路拌法施工4）、养生5）、施工注意事项6）、质量验收标准 二、特殊路基施工1、湿喷桩的施工2、台背回填3、盐渍土路基施工 临海高等级公路湿喷桩施工指导意见2011-01-18 目录一、概述二、施工机械三、现场工艺性试桩四、现场施工五、质量检查 一、概述湿喷桩是软基处理中最常用的方法之一，这种方法适用于处理软土，处理效果显著，处理后可很快投入使用。由于软土路基是通过呈梅花桩型的水泥柱体的支撑达到复合地基承载的作用，且深层水泥搅拌桩的施工具有点多、线长、面广的特点，因此施工的管理难度较大。湿喷桩的成桩质量与土质条件、水泥掺入量、施工工艺等密切相关，由于现场的工程地质条件复杂、前期准备工作不足、施工工艺不完善以及施工机械不满足要求等经常会引起成桩质量的不稳定。由于盐城市地处沿海、江淮之间的水网地区，大部分路基均穿越软土地区。软基处理得好坏，直接影响到路基的稳定性、整体工程的营运质量及工程的经济性。为确保湿喷桩的施工质量，根据相关规范结合已建高等级公路湿喷桩的施工经验，对临海高等级公路湿喷桩施工提出如下施工指导意见： 二、施工机械桩机性能必须良好，功率大于45KW，不得使用非定型产品和自行改装产品。桩机电流表、管道压力表、电磁流量计、深度测量仪、电脑打印机必须进行标定，电脑打印机要具备全程打印功能，电脑打印机、电磁流量计、深度测量仪标定合格后要由监理工程师当场铅封。桩机钻头叶片要有三层，每层两片，上下层间距30CM，水平两片叶片夹角30度，每片叶片宽10CM，钻头直径50CM。桩机机身进尺刻度（1米一画）要用油漆标明。桩机机身的垂直度应在机身面向施工便道一侧与面向机械操作手的一侧都标上明显的标志。搅拌罐与储浆罐容量要满足一根桩的用量外加50KG，搅拌罐上要做上水位与停浆面的标志，搅拌罐浆液出口要有滤网过滤浆液。每台机施工现场要具备测浆液比重的比重计。每台机晚间施工的照明设备要充足。 三、现场工艺性试桩1、试桩目的通过试桩，要求能够掌握下钻、提升的困难程度；确定钻头进入硬土层电流变化程度；确定水泥浆液密度；确定合适的输浆泵和输浆量；掌握水泥浆经浆泵到达搅拌机喷浆口的时间、搅拌桩机提升速度、复搅下沉、复搅提升速度等施工参数。 2、试桩要求满足的各种技术参数1钻进速度：V≤1.0M/分钟2平均提升速度：喷浆时V≤0.4∽0.8M/分钟复搅时V≤0.8M/分钟3搅拌速度：V=30∽50转/分钟4喷浆时泵内泵送能力30∽50L/分钟，并按机械类型及管道长度调整5现场质量检测28d取芯强度：R28≥0.8MPa 四、现场施工1、开工前准备2、施工工艺3、施工注意事项4、质量检验 1、开工前准备1、清表；2、施工现场平整并开挖排水边沟；3、桩位准确放样与验收；4、原材料及存储条件检查；5、施工管理人员到位情况检查。 2、施工工艺1、桩位放样2、钻机定位3、浆液配制4、正循环钻进5、反循环提升、喷浆至整平高程下0.5m6、复搅下钻至设计深度7、反循环提升并补喷浆液至整平高程下0.5m8、移机，用同剂量水泥土填筑未喷浆0.5m并夯实9、进行下一根桩施工 3、施工注意事项1、每根桩的垂直度偏差应小于1.5%，桩距偏差不得大于10cm；2、严格控制钻机下钻深度、浆喷高程及停浆面；3、搅拌机每次下沉或提升的时间必须有专人记录，时间误差不得大于5秒；4、湿喷桩必须全桩长范围进行复搅；5、供浆必须连续，拌和必须均匀；6、对输浆管要经常检查，不得泄漏及堵塞；7、应注意湿喷桩的桩位施工顺序；8、浆液储量应不少于一根桩的水泥用量+50KG，否则不得进行下一根桩的施工。 4、质量检验1、原始记录检查；2、人工开挖验桩；3、钻孔取芯、标准贯入试验；4、载荷试验。 二）、特殊路基处理2、台背回填A、施工方法1）、灰土集中拌和2）、台背台阶整理3）、台背对称分层回填B、质量检测方法和频率C、施工重点、难点控制措施 二）、特殊路基处理3、盐渍土施工(1)盐渍土用作路基填料的规定（2）基底处理（3）路基填筑（4）填筑要求（5)工期安排（6）排水措施 三）、冬、雨季施工注意事项1、一般规定2、路基排水要求3、路基基底处理要求4、路基填筑要求5、结构物基坑施工要求6、材料管理7、施工安全预案 路基单位工程组成部分1、路基土石方工程（1~3km路段）；2、排水工程（1~3km路段）；3、小桥及符合小桥标准的通道，人行天桥，渡槽（每座）；4、涵洞、通道（1~3km路段）；5、砌筑防护工程（1~3km路段）；6、大型挡土墙，组合式挡土墙（每处）。 土方路基施工的基本要求（1）在路基用地和取土范围内，应清除地表植被、杂物、积水、淤泥和表土，处理坑塘，并按规范和设计要求对基底进行压实。（2）路基填料应符合规范和设计的规定，经认真调查、试验后合理选用。（3）填方路基须分层填筑压实，每层表面平整，路拱合适，排水良好。（4）施工时临时排水系统应与设计排水系统相结合，避免冲刷边坡，忽使路基附近积水。（5）在设定取土坑区内，不得滥开滥挖。完工后应按要求对取土坑和弃土场进行整修，保持合理的几何外形。 四）、常见病害与防治措施（一）通病特征（二）形成原因（三）防治措施 土方路基表面裂缝 土方路基表面起皮 土方路基违规开放交通 石灰土路基表面“放炮” 石灰土路基表面“弹簧” 路基边坡被冲刷 路基边坡被冲刷 二、路面工程1、水泥石灰综合稳定土路面底基层2、水泥稳定碎石路面基层3、路面底基层、基层质量通病防治 二、路面工程1、水泥石灰综合稳定土路面底基层（1）施工备料（2）路拌法施工（3）养生（4）施工注意事项（5）质量验收标准 水泥石灰综合稳定土底基层施工工艺流程准备下承层→施工放样→摊铺土方→晾晒、破碎→整平、稳压→布石灰→拌合→整平、稳压→打格布水泥→拌合→整平、稳压→精平、整形→碾压→端部处理→养生 二、路面工程2、水泥稳定级配碎石路面底基层（1）材料要求（2）长拌法施工（3）养生（4）施工注意事项（5）质量验收标准 二、路面工程3、路面基层、底基层质量通病及防治（1）底基层裂缝（2）底基层表面松散（3）基层裂缝（4）基层表面松散 水泥石灰综合稳定土底基层表面裂缝 水泥石灰综合稳定土底基层表面裂缝 水泥石灰综合稳定土底基层表面放炮 水泥石灰综合稳定土底基层表面裂缝 水泥石灰综合稳定土底基层表面起皮 路面底基层试验段养生 水泥稳定碎石基层表面离析 水泥稳定碎石基层表面轮迹明显 水泥稳定碎石基层裂缝 水泥稳定碎石基层裂缝 水泥稳定碎石基层混合料离析 水泥稳定碎石基层裂缝 水泥稳定碎石基层表面松散 水泥稳定碎石基层表面松散 水泥稳定碎石基层表面松散 水泥稳定碎石基层接缝处松散 水泥稳定碎石基层养生 监理工程师审批承包人提交的施工组织设计重点内容（1）施工组织设计的审批手续是否齐全有效（2）施工质量、安全、环保、进度、费用目标是否与合同一致。（3）质量、安全和环保等保证体系是否健全有效。（4）安全技术措施、施工现场临时用电方案及工程项目应急救援抢险方案是否符合要求。（5）施工总体部署与施工方案和安全、环保等应急预案是否合理可行。 结束语感谢各位在百忙之中能够抽出时间和我一起学习了土方路基和路面底基层、基层的施工与管理。本次讲的内容都是关于施工工艺与施工质量控制以及施工注意事项等方面的知识。希望各位在今后的施工中务必重视工程质量，合理安排施工进度，在保证质量的前提下，力争提前实现临海高等级公路盐城段2012年年底建成通车的目标。谢谢！ 谢谢大家！
