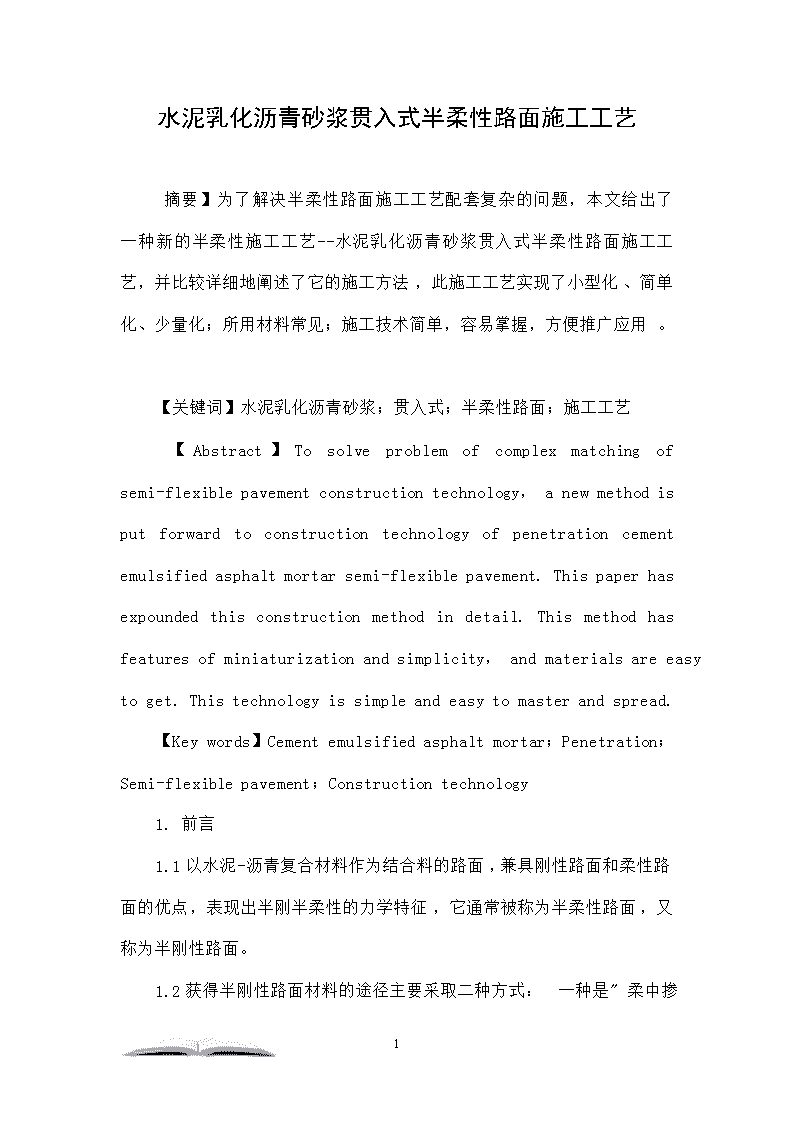

水泥乳化沥青砂浆贯入式半柔性路面施工工艺　　摘要】为了解决半柔性路面施工工艺配套复杂的问题，本文给出了一种新的半柔性施工工艺--水泥乳化沥青砂浆贯入式半柔性路面施工工艺，并比较详细地阐述了它的施工方法，此施工工艺实现了小型化、简单化、少量化；所用材料常见；施工技术简单，容易掌握，方便推广应用。　　【关键词】水泥乳化沥青砂浆；贯入式；半柔性路面；施工工艺　　【Abstract】Tosolveproblemofcomplexmatchingofsemi-flexiblepavementconstructiontechnology，anewmethodisputforwardtoconstructiontechnologyofpenetrationcementemulsifiedasphaltmortarsemi-flexiblepavement.Thispaperhasexpoundedthisconstructionmethodindetail.Thismethodhasfeaturesofminiaturizationandsimplicity，andmaterialsareeasytoget.Thistechnologyissimpleandeasytomasterandspread.　　【Keywords】Cementemulsifiedasphaltmortar；Penetration；Semi-flexiblepavement；Constructiontechnology　　1.前言　　1.1以水泥-沥青复合材料作为结合料的路面，兼具刚性路面和柔性路面的优点，表现出半刚半柔性的力学特征，它通常被称为半柔性路面，又称为半刚性路面。　　1.2获得半刚性路面材料的途径主要采取二种方式：一种是"6 柔中掺刚"，即在沥青混合料基质中掺加刚性材料；另一种是"刚中掺柔"，即在水泥混凝土拌和物基质中掺加柔性材料。　　1.3就世界范围来看，虽然以水泥-沥青复合材料作为胶结材料的半刚性路面性能优良，但是与以（改性）沥青作为胶结材料的柔性路面相比，应用量少之又少，其原因是施工工艺配套复杂。施工工艺有以下几种：　　（1）拌和法（水泥-热拌沥青混合料）半刚性路面施工工艺需要配套的主要施工机械设备有：级配机、沥青混合料拌和站、水泥砂浆拌和机、水泥混凝土拌和站、大量大型运输车辆、大型混合料摊铺机、大型压路机等；　　（2）拌和法（水泥-乳化沥青混合料）半刚性路面施工工艺需要配套的主要施工机械设备有：级配机、两套水泥混凝土拌和站（或一套水泥混凝土拌和站和一套沥青混合料拌和站）、大量大型运输车辆、大型混合料摊铺机、大型压路机等；　　（3）拌和法（水泥-乳化沥青混合料）半刚性路面施工工艺需要配套的主要施工机械设备有：级配机、水泥混凝土拌和站、大量大型运输车辆、大型混合料摊铺机、大型压路机等；　　（4）贯入法（水泥乳浆）半刚性路面施工工艺需要配套的主要施工机械设备有：级配机、沥青混合料拌和站、水泥混凝土拌和站、大量大型运输车辆、大型混合料摊铺机、大型压路机等；拌和法（水泥混凝土拌和物母体中掺加柔性材料）半刚性路面施工工艺需要配套的主要施工机械设备有：级配机、大型水泥混凝土拌和站、大量大型运输车辆、大型混合料摊铺机等。6 　　1.4因此，为了大量推广应用半刚性路面，对半刚性路面现有施工工艺进行改进成为亟待要解决的问题。而水泥乳化沥青砂浆贯入式半刚性路面施工工艺是以摊铺的"级配碎石"为基质，贯入半刚半柔的水泥乳化沥青砂浆混合料，形成半刚性路面。本文对此施工工艺进行介绍。　　2.水泥乳化沥青砂浆贯入式半刚性路面施工工艺　　水泥乳化沥青砂浆贯入式半刚性路面的施工方法是：首先把级配碎石摊铺在下承层上，整平稳压后把拌和好的水泥乳化沥青砂浆贯入碎石间隙中，然后经过养生、碾压等成型即成为半刚性路面。其施工工艺称为水泥乳化沥青砂浆贯入式半刚性路面施工工艺，如图1所示。水泥乳化沥青砂浆贯入式半刚性路面施工工艺，包括以下步骤：　　图12.1施工准备水泥乳化沥青砂浆贯入式半刚性路面施工前应做以下准备工作。这些工作可根据实际情况调整顺序。　　（1）封闭交通。封闭交通，对过往车辆进行控制。　　（2）下承层检验。下承层应按相关规范检查验收，并达合格以上标准；下承层应洁净。　　（3）测量放线。　　（4）配合比设计。　　（5）材料配合。施工前材料的配合是根据设计配合比把材料混合在一起，一是4.75mm的石料配合；三是各种外加剂的配合。　　（6）检查调试施工机械设备。检查机械设备的玩好性；根据材料的设计用量或配合比，调试标定各种材料控制系统等。　　（76 ）试验路段。做试验路段的主要目的有：确定碎石撒布的厚度，即确定松铺系数；确定水泥乳化沥青砂浆的单位面积用量，便于大面积施工时控制；验证设计的符合性和合理性等。　　2.2施工步骤。　　（1）撒布级配碎石。把碎石撒布车开到施工现场，根据放样和松铺厚度撒布级配碎石。　　（2）整平、稳压碎石。级配碎石撒布后，人工辅助整平，要求达到的效果是：碎石分布均匀，上面整体平整。碎石整平后，用轻型双钢轮压路机静压，使碎石稳定。　　（3）拌和、摊铺。把稀浆混合料拌和摊铺机开到施工现场，在碎石上拌和摊铺，把水泥乳化沥青砂浆贯入到碎石的间隙中。　　（4）振动滚压。用带振动装置的滚杠，开启振动，进行滚压。振动的目的是帮助水泥乳化沥青砂浆渗透；滚压可以使水泥乳化沥青砂浆分布均匀，在此过程中可以人工辅助。　　（5）刮浆。振动滚压结束后，用硬橡皮条把表面多余的水泥乳化沥青砂浆刮掉。刮浆情况影响路面构造深度。　　（6）碾压。碾压的目的：一是为了压下碎石突出的棱角，提高行车的舒适度；二是为了使碎石骨架密实；三是在拌和、摊铺和贯入水泥乳化沥青砂浆混合料的过程中，会造成碎石表面不平整，通过碾压可以使碎石表面恢复平整。当水泥乳化沥青砂浆贯入式半刚性路面被用作上面层时，用轻型双钢轮压路机碾压，有利于压下碎石突出的棱角，提高行车舒适度；当水泥乳化沥青砂浆贯入式半刚性路面不被用作上面层时，用轻型胶轮压路机碾压，突出的棱角有利于层间联结。6 　　（7）养生。养生是指碾压结束到具备开放交通条件的过程。施工中，养生阶段时间的长短大多靠经验判断，一般是几个小时到几天，养生时间宜尽量长些，当水分基本耗掉就可以开放交通。　　（8）开放交通/初期养护。养生结束后可以开放交通。开放交通后还要适当进行一段时间的管制，车辆要缓慢匀速顺直通行，不急起步和急刹车等。　　3.结束语　　（1）水泥乳化沥青砂浆贯入式半刚性路面施工工艺需要配套的主要施工机械设备有：级配机、碎石撒布机（也可人工撒铺）、水泥乳化沥青砂稀浆混合料拌和摊铺机、滚杠、轻型压路机等。　　（2）水泥乳化沥青砂浆贯入式半刚性路面施工全部使用现有机械设备，并且实现了小型化、简单化、少量化；所用材料常见；施工技术简单，容易掌握，方便推广应用。　　（3）迄今为止，从施工工艺上讲，国内外获得半刚性路面材料的途径主要采取二种方式：一种是"柔中掺刚"，即在沥青混合料基质中掺加刚性材料；另一种是"刚中掺柔"，即在水泥混凝土拌和物基质中掺加柔性材料。而水泥乳化沥青砂浆贯入式半刚性路面施工工艺是以摊铺的"级配碎石"为基质，贯入"刚柔相济"的水泥乳化沥青砂浆混合料。所以，它是一种新工艺。　　鉴于乳化沥青稀浆混合料贯入式沥青路面具有优良的路用性能和简易的施工性能以及广泛的用途，必将会得到大量的应用。　　参考文献6 　　[1]中交第一公路工程局有限公司.公路工程施工工艺标准[M].北京：人民交通出版社，2007.　　[2]林珂，岳强，张金玉.半刚性面层材料的研究概况[J].山东交通学院学报，2006（6）.　　[3]刘中林，田文，史建方，谭发茂.高等级公路沥青混凝土路面新技术[M].北京：人民交通出版社，2002.　　[4]张思源，魏建民.水泥-乳化沥青混合料配合比设计与施工技术研究[J].重庆交通学院学报，2000（1）.　　[5]刘中林，田文，史建方，谭发茂.高等级公路沥青混凝土路面新技术[M].北京：人民交通出版社，2002.　　[6]邰连河，张家平，等.新型道路建筑材料[M].北京：化学工业出版社，2003.　　[7]彭波，李文瑛，危拥军，郝培文.沥青混合料材料组成与特性[M].北京：人民交通出版社，2007.　　[8]荆树国，梅青，许克胜.半刚性路面结构理论初探[J].公路，2001（9）.　　[9]王成模.乳化沥青半刚性路面的机械化施工[J].筑路机械与施工机械化，2001（1）.　　[10]交通部公路科学研究院.微表处和稀浆封层技术指南.北京：人民交通出版社，2006.　　[11]JTGF40-2004.公路沥青路面施工技术规范[S].　　[12]JTGH10-2009.公路养护技术规范[S].6
