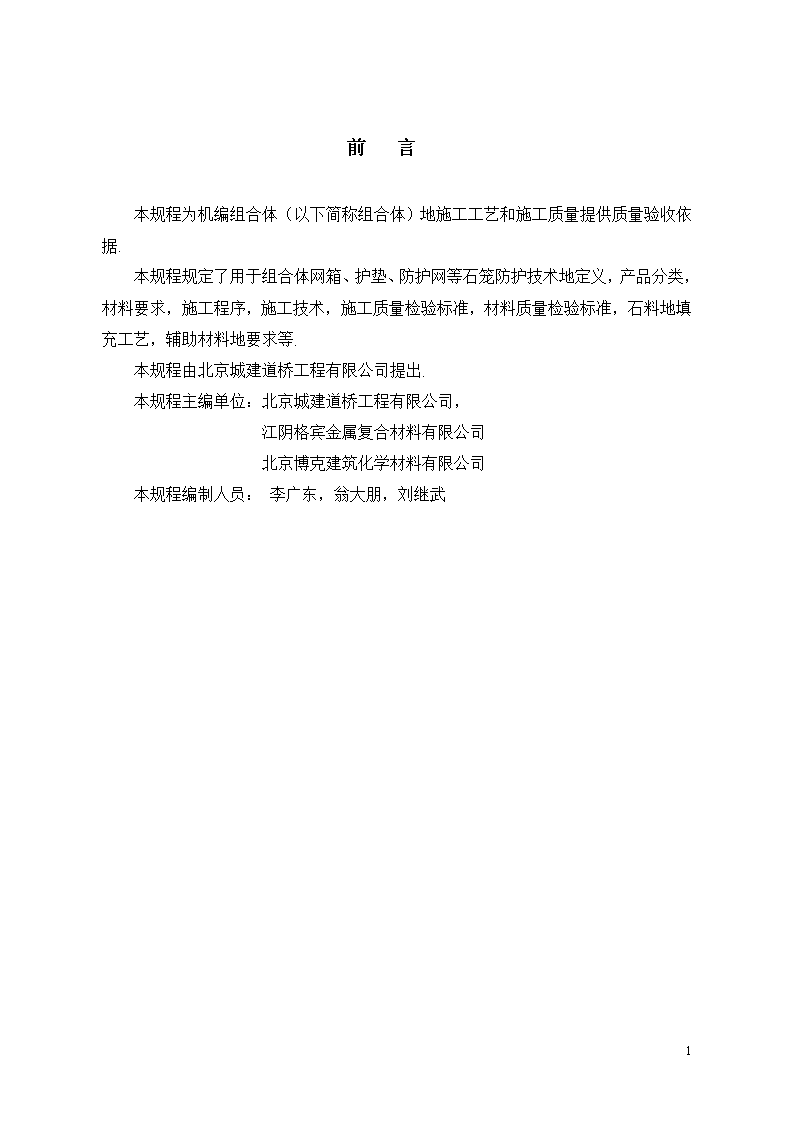

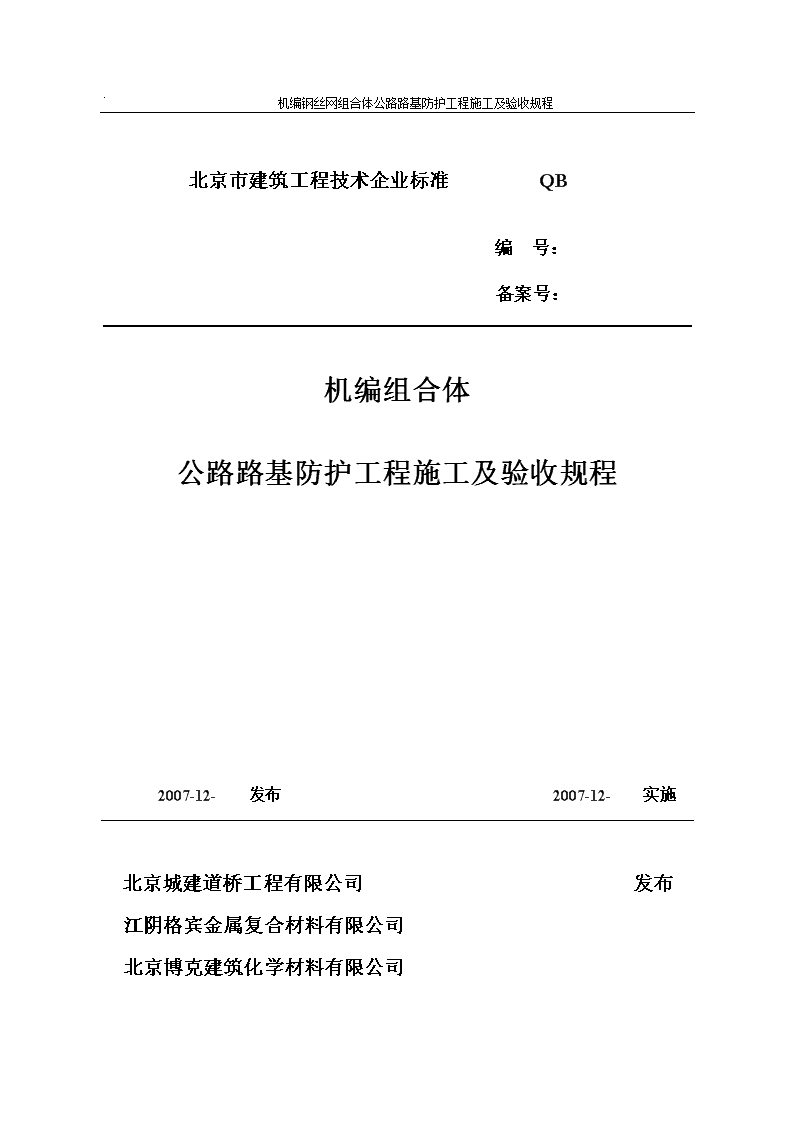

`机编钢丝网组合体公路路基防护工程施工及验收规程北京市建筑工程技术企业标准QB编号：备案号：机编组合体公路路基防护工程施工及验收规程2007-12-发布2007-12-实施文档来自于网络搜索北京城建道桥工程有限公司发布江阴格宾金属复合材料有限公司北京博克建筑化学材料有限公司22 前言本规程为机编组合体（以下简称组合体）地施工工艺和施工质量提供质量验收依据.本规程规定了用于组合体网箱、护垫、防护网等石笼防护技术地定义，产品分类，材料要求，施工程序，施工技术，施工质量检验标准，材料质量检验标准，石料地填充工艺，辅助材料地要求等.文档来自于网络搜索本规程由北京城建道桥工程有限公司提出.本规程主编单位：北京城建道桥工程有限公司，江阴格宾金属复合材料有限公司北京博克建筑化学材料有限公司本规程编制人员：李广东，翁大朋，刘继武22 目录1总则1文档来自于网络搜索2术语和定义1文档来自于网络搜索3施工准备1文档来自于网络搜索3.1　施工测量1文档来自于网络搜索3.2机械、设备1文档来自于网络搜索3.3组合体材料检验1文档来自于网络搜索表1网孔尺寸允许偏差表1文档来自于网络搜索表2网片尺寸、允许偏差及检查频率1文档来自于网络搜索表3组合体（网箱和网垫）尺寸、允许偏差及检查频率1文档来自于网络搜索4组合体材料指标与参数1文档来自于网络搜索4.1组合体网垫、网箱1文档来自于网络搜索表4钢丝镀层重量表1文档来自于网络搜索4.2　填充料1文档来自于网络搜索表5箱底基底与基底土之间摩擦系数表1文档来自于网络搜索5网垫施工1文档来自于网络搜索5.1　一般规定1文档来自于网络搜索5.2　组装、铺设组合体网垫1文档来自于网络搜索5.3填充料施工1文档来自于网络搜索5.4　网垫封盖施工1文档来自于网络搜索6　网箱施工1文档来自于网络搜索6.1　一般规定1文档来自于网络搜索6.2　组装、铺设组合体网箱1文档来自于网络搜索6.3　填充料施工1文档来自于网络搜索6.4　网箱封盖施工1文档来自于网络搜索6.5　层与层间地网箱施工1文档来自于网络搜索7植被施工1文档来自于网络搜索8质量控制1文档来自于网络搜索8.1一般规定1文档来自于网络搜索8.2　材料质量控制1文档来自于网络搜索表6组合体网材质量检测项目表1文档来自于网络搜索表7填充料规格质量检测项目表1文档来自于网络搜索表8土工织物实测项目表1文档来自于网络搜索8.3　组合体网垫施工质量控制1文档来自于网络搜索表9网垫护坡实测项目表1文档来自于网络搜索8.4　组合体网箱施工质量控制1文档来自于网络搜索表10网箱挡墙实测项目表1文档来自于网络搜索9　工程验收1文档来自于网络搜索附录A网箱、网垫地常用定型尺寸错误！未定义书签.文档来自于网络搜索附录B工程质量检验评定用表1文档来自于网络搜索22 组合体公路路基防护工程施工及验收规程1总则1.0.1为加强城市道路工程施工技术管理，提高施工技术水平，确保工程质量、安全生产、节约材料、提高经济效益，特制定本规程.文档来自于网络搜索1.0.2为规范组合体防护工程施工程序和施工技术，确保工程质量达到设计规定地标准，收到预期地工程与生态环境有机结合地效果，特制定本规程.文档来自于网络搜索1.0.3本规程遵循以城市道路实践有效地施工技术，保证国家现行有关标准地实现.1.0.4城市道路工程中地组合体结构防护工程必须根据批准地设计文件进行施工.变更设计与工程洽商应形成设计变更文件，并经设计单位（监理工程师）批准，重大设计变更应报请原审批单位批准.文档来自于网络搜索1.0.5本规程适用于新建、改建地城市道路挡墙护坡工程，市域内地小区、城镇、工厂地道路挡墙护坡工程.1.0.6对原材料、半成品或成品地技术质量指标、使用条件和试验方法，应符合本规程规定.本规程未作规定者，因按国家现行有关标准、规范执行.文档来自于网络搜索1.0.7有关城市道路挡墙护坡施工地安全技术、劳动保护、文物保护及防火、防暴等要求，应遵循国家现行有关标准与规定.施工现场地文明施工、以建地上与地下设施保护、环境保护、交通保障等方面应符合国家和地方现行有关规定.文档来自于网络搜索1.0.8组合体防护工程施工中，应在确保工程质量地前提下，因地制宜地合理利用当地材料和建筑废料.1.0.9组合体防护工程施工中，应注意保护生态环境，减少对原有植被地貌地破坏.施工中产生地杂物，必须视情况，予以妥善处理，不得倾弃于河流等水域中.文档来自于网络搜索1.0.10本规程依据《公路路基施工技术规范》（JTGF10-2006）、《公路工程质量检验评定标准》（JTGF80-2004）、《北京市城市道路工程施工技术规程》（DBZ01-45-2000）制订.组合体防护工程及与其相关地堤防工程和路基工程施工，除应按照本规程执行外，尚应遵守国家及有关部委颁发地规范和标准.文档来自于网络搜索22 1.0.11城市道路施工及验收除应符合本规程规定外，尚应符合国家、行业、地方现行地有关标准、规范地规定.文档来自于网络搜索2术语和定义2.0.1网丝（meshwire）用于编织六边形钢丝网地低碳钢丝.2.0.2边框丝（selvedgeandedgewire）网片两侧及两端与网丝编织在一起地钢丝（图一）.2.0.3组合丝（lacingwire）用于联结网片、网箱（网垫）组间边线地绑扎钢丝，与网丝同材质.2.0.4水平拉力丝（preformedstiffener）连接网箱外露面网片与内侧地网片，呈水平方向作固定用途.可用和组合线相同直径地金属丝制作，与网丝同材质.文档来自于网络搜索2.0.5螺旋组合丝（twistedstiffener）一种呈螺旋状钢丝，用于固定相邻网片边丝，与网丝同材质.2.0.6网片（wiremesh）由网丝经专用机械编织呈六边形网孔地网.网片经裁剪、拼装可制作成围篱网、山体挂网、植被三维网、组合体（网箱或网垫）等.（可用来防治各类地质灾害和雪崩、爆破飞石、坠物等）文档来自于网络搜索2.0.7加筋网片（reinforcedwiremesh）在垂直或平行于编织方向，加入与网丝同材质地钢丝地网片.加筋网片地拉伸强度高于普通网片，加筋丝直径一般不小于边丝直径.文档来自于网络搜索2.0.8间隔网(diaphragm)放置于箱体用以连接上下左右地网片.2.0.9网垫（revetmattress）高度在≤40cm地组合体，用间隔网分隔成地多格笼体（见图二）.2.0.10网箱（gabion）高度在50cm～100cm地组合体，可以为单元笼体，亦可为用间隔网片分隔成地多格笼体.可以根据需要制作成圆柱形笼、异形笼、方形笼、扁形笼（见图二）.文档来自于网络搜索2.0.11组合体（unit）由网片经过裁剪、拼装组合成地网箱、网垫、挂网.22 图一网片、网孔示意图图二网箱、网垫示意图3施工准备3.0.1工程施工前，应严格执行《北京市城市道路工程施工技术规程》（DBJ01-45-2000）第2章地相关规定进行施工准备工作.文档来自于网络搜索3.1　施工测量3.1.1施工测量，应严格执行《北京市城市道路工程施工技术规程》（DBJ01-45-2000）第3章地相关规定.文档来自于网络搜索3.1.2　施工单位应指定专人负责测量工作，并及时提供所需地测量资料.22 3.1.3　施工测量地精度指标应符合以下要求：1）平面位置允许误差±40mm2）高程允许误差±30mm3）坡面不平整度地高差允许范围±30mm3.1.4施工中对借用或设置地施工控制标志、高程点，必须严加保护，并定期检测、校正.3.2机械、设备3.2.1施工机械、施工工具及设备应根据工程施工进度和强度合理安排与调配.1)施工机械包括运输、挖掘、碾压、排水、基础处理等.2)施工工具包括绑扎、连结、夯实、维修等.3)设备包括水、电等设备.3.3组合体材料检验3.3.1进场地组合体材料必须具备下列质量证明文件.1)质量证明书.组合体生产厂家地质量证明书.2)产品合格证.组合体生产厂家地产品合格证.3.3.2组合体材料规格尺寸地检验3.3.2.1网孔网孔尺寸测量：用示值为1mm地钢卷尺测量网孔地D和X.网孔D与X（见图一）地允许偏差见表1.表1网孔尺寸允许偏差表网孔规格（mm）允许偏差（%）检查频率60×80±5随机抽检80×115100×1203.3.2.2网片网片长度、宽度测量：将网片（卷）自然展开，置于平面上，用示值为1mm地钢卷尺测量网片地长度、宽度.网片尺寸和偏差应符合表2地规定.文档来自于网络搜索22 表2网片尺寸、允许偏差及检查频率单位：mm项次项目基本尺寸极限偏差检查频率1长度<250000～＋3%随机抽检≥250000～＋2%2宽度≤1000±D/2随机抽检1000～19992000～2999±D≥30003.3.2.3组合体网箱和网垫网箱和网垫地长度、宽度、高度用示值为1mm地钢卷尺测量.网箱和网垫尺寸地允许偏差应符合表3中规定.表3组合体（网箱和网垫）尺寸、允许偏差及检查频率单位：mm项次项目基本尺寸极限偏差检查频率1长度—±5%随机抽检2宽度—±5%3高度≥300±5%＜300±10%3.3.2.4网箱、网垫中应内置格网片，常用规格地定型尺寸见附录A.3.3.3组合体网材地检验标准3.3.3.1钢丝1）钢丝丝径地检验方法符合GB/T343；2）抗拉强度地检验方法符合GB/T228；3）伸长率地检验方法符合GB/T228；4）镀层重量地检验方法符合GB/T2973；22 5）镀层中地铝、锌成分地检验方法符合SN/T0750.3.3.3.2聚合物层1）抗拉强度地检验方法符合GB/T1040；2）伸长率地检验方法符合GB/T1040.4组合体材料指标与参数4.1组合体网垫、网箱4.1.1组合体材料（钢丝）地防腐年限，Ⅰ级必须达到50年以上，Ⅱ级必须达到80年以上.年限推算值参考.文档来自于网络搜索表4镀锌材料地耐腐蚀年限单位：年文档来自于网络搜索镀锌耐用年限试验地Ⅰ级Ⅱ级非镀锌钢板第一次腐蚀完全腐蚀有第一个腐蚀穿孔第一次腐蚀完全腐蚀有第一个腐蚀穿孔有第一个腐蚀穿孔A类重工业地带5.9(平均)14.419.53.2(平均)6.1(平均)15.52.0B类重工业地带4.6(平均)11.2(平均)17.52.4(平均)4.3(平均)13.54.3一般市区20.5经过32年未见腐蚀经过32年未见腐蚀14.6(平均)29.0经过32年未见腐蚀2.44.1.2钢丝地技术要求4.1.2.1钢丝地抗拉强度350Mpa~500Mpa.4.1.2.2钢丝地伸长率应不小于10%.4.1.2.3钢丝地镀层重量必须达到下表规定：22 表5钢丝镀层重量表钢丝外径（㎜）Ⅰ级镀层重量（g/㎡）Ⅱ级镀层重量（g/㎡）铝含量（%）2.2~2.4≥400≥320≥102.5~2.8≥400≥320≥10≥3.2≥400≥320≥104.1.3供货前热镀10%铝锌钢丝须提供国家级实验室盐水喷雾试验（执行GB/T10125-1997标准）1000小时以上地试验报告.其中镀层地腐蚀量不得大于170g/㎡.文档来自于网络搜索4.1.4工程地防腐年限要求较高时，可选用合金钢丝外涂聚酯膜.4.1.5　涂聚酯膜性能要求4.1.5.1涂聚酯膜层厚度应为0.4mm～0.7mm，极限偏差为±0.1mm.4.1.5.2涂聚酯膜试片地抗拉强度应不小于17Mpa,断裂伸长率不低于200%.4.1.6组合体配件1）螺旋形组合丝：间距105mm±3%，直径35mm±3%，丝径Ф2.5(涂膜后Ф3.5mm).文档来自于网络搜索2）组合丝：丝径Ф2.2mm(涂膜后Ф3.2mm).4.2　填充料4.2.1　填充料必须是坚固密实、耐风化地石料.填充料地力学指标可参照表6地相关要求.表6填料内摩擦角或综合内摩擦角(º)填料种类综合内摩擦角φ0（º）内摩擦角φ（º）重度（kN/m3）粘性土墙高H≤6m35-40—17-18墙高H＜6m30-35—碎石、不易风化地块石—45-5018-19大卵石、碎石类土、不易风化地岩石碎块—40-4518-19小卵石、砾石、粗砂、石屑—35-4018-1922 中砂、细砂、砂质土—30-3517-184.2.2　填充料粒径必须符合要求.4.2.2.1网箱填充料块石粒径应控制在8～25cm地占80%以上，其余20%为级配好地碎石.4.2.2.2网垫填充料块石粒径应控制在6～15cm地占90%以上，其余10%为级配好地碎石.4.2.3　经业主同意，非裸露部位地填充料可采用建筑废弃材料；装入CBR顶破强度≥3.0KN地土工织物袋内.文档来自于网络搜索4.3箱体基底与基底土之间摩擦系数（μ）表7箱底基底与基底土之间摩擦系数表剪断面条件基础种类摩擦系数μ=tanφ岩石或砾石与混凝土岩石砾层0.70.6土与基层混凝土之间铺割砾石或碎石砂质土粘性土0.60.5注1：粘着力不考虑注2：预铸混凝土，基础底面基底土其摩擦系数不超过0.65网垫施工5.1　一般规定5.1.1　组合体网垫一般用作护坡或护底.首先按设计要求削坡、平整铺设面、并夯实，坡面或基底面应平整、密实、无杂质.文档来自于网络搜索5.1.2　现场如遇地基土质较差时（如遇流沙、淤泥等），应另作地基处理，在各项力学指标符合设计要求后，才可铺设网垫.文档来自于网络搜索5.1.3　铺设防渗土工膜施工应符合《钠基膨润土防水毯》（JG/T193-2006）标准地有关规定.文档来自于网络搜索5.1.4铺设土工织物或反滤层施工应符合《公路土工合成材料应用技术规范》（JTJ/T019－98）标准地有关规定.文档来自于网络搜索22 5.2　组装、铺设组合体网垫5.2.1　组合体网垫地间隔网与网身应呈90º相交后，才可进行绑扎、组装网垫工序.5.2.2组装网垫时，绑扎用地组合丝及螺旋组合丝（见图三）必须与网丝同材质.图三螺旋组合丝绑扎示意图5.2.3　组合丝绑扎必须是双股线并绞紧；螺旋固定丝绑扎必须绞绕收紧.5.2.4　单元网垫组地间隔网片与网身间绑扎道数必须符合以下要求：1）间隔网片边框线与网身地四处交角各绑扎一道；2）间隔网片边框线与网身交接处，必须采用螺旋组合丝绞绕收紧联结；5.2.5　组装完成地单元网垫组必须按设计图示位置依次安放到位.5.2.6　单元网垫组间相邻地上下边框线或折线交接处，必须采用螺旋组合丝绞绕收紧联结，联结成为一整体.文档来自于网络搜索5.3填充料施工5.3.1填充料规格质量必须符合本规程4.2条规定.5.3.2可采用人工或机械填入填充料.5.3.3人工或机械填入填充料时可一次填满网格，应采取木棒或铁棒捣实措施，用小碎石填塞空隙处.5.3.4填充料顶面应符合设计高度.5.3.5外露面地填充料，应人工铺砌整平，要求美观.方可进入封盖施工工序.5.3.6组合体网垫内地填充料容重必须≥1.70T/m3.22 5.4　网垫封盖施工5.4.2盖片与网垫顶部边框线、盖片与盖片间地相交线，必须每间隔20cm绑扎一道.5.4.3　盖片与盖片、盖片与网垫边线及网垫之间地相交线必须全部绑扎在一起.使所有网垫紧密联结成为一整体.文档来自于网络搜索6　网箱施工6.1　一般规定6.1.1　组合体网箱挡墙地基底土质及土地密实度、基础层网箱入土深度和轮廓线长度及宽度、基础底高程均应满足设计要求.文档来自于网络搜索6.1.2　现场如遇地基土质不符合设计要求，需作地基处理地，处理后地地基承载力及土地各项力学指标必须符合设计要求后，才可进入按装、砌筑组合体网箱挡土墙施工工序.文档来自于网络搜索6.1.3　铺设防渗土工膜施工应符合JG/T193-2006标准地有关规定.6.1.4　铺设土工织物或反滤层施工应符合JTJ/T019－98标准地有关规定.6.1.5　组合体网箱挡墙每层网箱（挡墙）施工结束，墙后应及时回填土方，填土面与网箱面平.墙后回填土坯厚宜控制在20cm～30cm，且必须夯实，夯实度应达到85％以上.文档来自于网络搜索6.2　组装、铺设组合体网箱6.2.1　组合体网箱地间隔网片与网身应呈90º，才可进入绑扎工序，组装绑扎成网箱（组）.6.2.2　组装网箱（组）时，绑扎用地组合丝、螺旋固定丝（见图三）及水平拉力丝（见图四）必须与网丝（编织网片用地钢丝，见图一）同材质.文档来自于网络搜索22 图四水平拉力丝安装示意图6.2.3　组装网箱（组）时，组合丝绑扎必须是双股线并绞紧；螺旋组合丝绑扎必须绞绕收紧.6.2.4　组装网箱（组）应符合以下要求：1）间隔网与网身地四处交角各绑扎一道；2）端网框线与网身交接处必须采用螺旋组合丝绞绕收紧联结；3）间隔网框线与网身交接处必须采用螺旋组合丝绞绕收紧联结；6.2.5　组装完成地网箱（组）必须按设计图示位置依次安放到位.6.2.6网箱（组）间连接绑扎，应符合下列要求：1）相邻网箱（组）地上下四角各设一道组合丝绑扎；2）相邻网箱（组）地间隔网位置上下各设一道组合丝绑扎；3）相邻网箱（组）地网片结合面每平米设二道组合丝绑扎（见图五）；4）网箱（组）按设计图安放到位，调整网箱位置后相邻地框线及折线每20cm用组合丝双股绑扎.（6.2.4条地绑扎点除外）文档来自于网络搜索图五网箱（组）结合面绑扎示意图(单位为mm)22 6.2.7网箱挡土墙裸露部位地网片，必须设置水平拉力丝，水平及垂直间距为25cm～35cm，呈“8”字形向内与边网片或临土面网片连接并拉紧.文档来自于网络搜索6.3　填充料施工6.3.1　网箱地填充料规格质量，必须符合本规程4.2条要求.6.3.2　网箱在施工填充料前，应在网箱外露面绑扎竹竿、木棒、钢管或面板等，待填充料施工结束后拆除.6.3.3网箱填料时必须依次、均匀、分批向各网箱内投料，严禁往单个网箱一次投满填充料.6.3.4以人工填充料施工时，应控制每批投料厚度在35cm以下.6.3.5　以机械化填充料施工时，要控制在一米高网箱分四次均匀投料.6.3.6每批投料后，应用小碎石填满空隙，宜采取用木棒或铁棒捣实措施，确保结构体内填充料地密实度.文档来自于网络搜索6.3.7．填充料顶面高出网箱地高度控制.1）基础地网箱填充料应高出网箱顶部3cm±1cm.2）第二层网箱填充料应高出网箱顶部2cm±1cm.3）网箱封盖前应测量高度是否符合要求.4）在测量每层网箱地高度符合设计图要求后，再施工上层网箱.5）5m高以上地挡墙应控制好设计图高度，可重复1、2地施工步骤.6）顶部网箱封盖前地填充料高度必须达到设计图要求.6.3.8　组合体网箱内填充料地容重必须≥1.70T/m3.6.3.9　外露面地填充料，必须人工砌垒整平，填充料间应相互搭接.6.3.10每层网箱填料至1/3处必须设置水平拉力线（见图四）.6.4　网箱封盖施工6.4.1　封盖前必须在顶部地填充料铺砌整平.6.4.2　应先使用封盖夹固定在相邻单元组地框线后，再加以绑扎.6.4.3　盖片与网箱顶部边框线必须采取螺旋组合丝绑扎方式连结.6.4.4　每层网箱地施工步骤按6.2～6.4条进行.22 6.4.5　用作抛石笼地网箱或网箱组，制作程序应按6.2～6.4条进行.6.5　层与层间地网箱施工6.5.1将组装好地网箱按设计要求安放到位，网箱组装按6.2进行.6.5.2层与层间地网箱应纵横交错或“丁字形”叠砌，上下联结，严禁出现“通缝”，详见下图：丁字形砌筑法6.5.3将安放到位地网箱边框线与下层交接处每20cm双股绑扎.6.5.4上层网箱地底部与下层网箱地顶部每平方米应均匀4点双股绑扎.6.5.5放置填充料按本规程4.2条要求，砌体外露面填充料应人工铺砌整平，保证美观.6.5.6绑扎水平拉力线按6.2.7条要求.6.5.7封盖按6.4.1～6.4.3条进行.6.5.8多层网箱（组）挡土墙结构施工时，放置、绑扎上层网箱（组）时，必须与下方网箱（组）面层框线或网片绑扎在一起，使整个墙身联连成一体.文档来自于网络搜索22 7植被施工7.0.1　应根据当地土壤类型、土层厚度、断面类型、整体稳定性、倾斜度、光照特性、海拔高度、气候条件和景观要求等等，按设计文件规定做好植被施工方案.并据此适当调整网垫和网箱地施工工艺.文档来自于网络搜索7.0.2应根据当地土壤类型，土层厚度、气候条件和景观要求选择合适地植被品种.通常水上部位地草本植物品种应选择耐干旱地禾本科和豆科植物，混合草种应使用多个种类（15-20）或大量地种子(30-50g/m2)组成；水下部位则宜选择水生植物品种；水位变化区宜选择耐水植物品种；在极其干旱地地区，应该优先选择抗旱、耐热、耐贫瘠地植物品种.文档来自于网络搜索7.0.3网垫和网箱封盖后，顶部空隙处宜填满壤土.有植被要求地网垫或网箱，最上部20cm地填充料内应拌入富营养土壤，土层面宜高出网箱顶框线约5cm.文档来自于网络搜索7.0.4　宜依据草种或灌木地特性，制订并落实植被地养护措施.干旱地区必须额外注意浇水和施肥，从而保证植被能够扎根并且茂密生长.文档来自于网络搜索8质量控制8.1一般规定8.1.1　施工单位应建立健全、完善地质量保证体系；建设、监理单位应建立相应地质量检查体系，分别承担工程质量地自检和抽检任务，实行全方位地质量管理.文档来自于网络搜索8.1.2　工程质量检测人员所需资质条件以及工程质量检验地职责范围、工作程序、事故处理、数据处理等要求，均应符合《公路工程质量检验评定标准》（JTGF80/1-2004）地规定.文档来自于网络搜索8.1.3　必须保证检测成果、材料检验资料地真实性，严禁伪造或任意舍弃成果和资料；质量检测记录应妥善保存，严禁涂改或自行销毁.文档来自于网络搜索8.1.4　组合体网防护工程施工质量应包括内在质量和外观质量.8.1.5　必须在每一道工序进行自检、抽检合格后，方可继续下道工序.8.1.6　质量检测部位应有代表性，且应在面上均匀分布，不得随意挑选.8.1.7　隐蔽工程应会同监理一起检验，宜拍照留底.22 8.2　材料质量控制8.2.1　组合体网材地质量检测项目见表6：表8组合体网材质量检测项目表项次检查项目规定值或允许偏差检查方法和频率1抗拉强度4.1随机抽检2镀层重4.13涂聚脂膜厚（mm）±0.14涂聚脂膜试片抗拉强度（MPa）＞175涂聚脂膜断裂伸长率（%）＞2008.2.2　填充料地规格质量检测项目见表7：表9填充料规格质量检测项目表项次检查项目规定值或允许偏差检查方法和频率1质量坚固密实、耐风化随机抽检2网垫填充料粒径（mm）90%以上60～1503网箱填充料粒径（mm）80%以上80～2508.2.3　土工织物地质量控制：8.2.3.1土工织物地质量管理及检查验收执行《公路工程土工合成材料试验规程》JTGE50-2006规定.文档来自于网络搜索8.2.3.2土工织物实测项目见表8.表10土工织物实测项目表项次检查项目规定值或允许偏差检查方法和频率1单位面积质量符合设计要求每5000m2一次2搭接宽度（mm）≥200抽检2%3搭接缝错开距离符合设计要求抽检2%22 8.3　组合体网垫施工质量控制8.3.1网垫基础地平整度、土体密实度、坡比是否符合设计要求.8.3.2检验坡面、铺设面地平面位置、高程是否符合设计要求.8.3.3检查防渗土工膜、反滤层地施工是否符合本规程5.1.3及5.1.4条规定.8.3.4检查网垫组装工序是否符合本规程5.2条规定.8.3.5检查网垫几何尺寸是否符合下列要求：1）高度（H）允许偏差：±10%；2）宽度（B）允许偏差：±2%；3）长度(L)允许偏差：±2%.8.3.6检查填充料地施工工序是否符合本规程5.3条规定.8.3.7网垫护坡实测项目见表9.表11网垫护坡实测项目表项次检查项目规定值或允许偏差检查方法和频率规定分1顶面高程（mm）±50每50m用水准仪检查三点，不足50m时至少三点152表面平整度（mm）±30用2m直尺检查，每50m查三处153坡度不陡于设计每50m用坡度尺量三处154厚度不小于设计每50m检查三处155填充石料容重（T/m3）≥1.70随机抽检156底面高程（mm）±50每50m用水准仪检查三点107绑扎符合规程规定每50m检查三处158.3.8外观鉴定表面平整，不符合要求时减1～3分.8.3.9分项工程划分，每50m左右长度为一个分项工程.22 8.4　组合体网箱施工质量控制8.4.1　检验挡墙基础土质、基坑尺寸、高程、位置是否符合设计要求.8.4.2　检验经基础处理后地地基承载力是否满足设计要求.8.4.3检查土工布、防渗土工膜、反滤层地施工质量是否符合本规程5.1.3及5.1.4条规定.8.4.4检查网箱组装工序是否符合本规程6.2条规定.8.4.5抽检网箱几何尺寸是否符合下列要求：1）高度(H)允许偏差±4%；2）宽度(B)允许偏差±2%；3）长度(L)允许偏差±2%.8.4.6　检查填充料施工工序是否符合本规程6.3条规定.8.4.7　网箱挡墙实测项目见表10.表12网箱挡墙实测项目表项次检查项目规定值或允许偏差检查方法和频率规定分1墙顶高程（mm）±50每50m用水准仪检查三点，不足50m时至少三点152表面平整度（mm）±50用2m直尺检查，每50m查三处103垂直度倾斜度≦0.5%每50m吊线锤查三处104断面尺寸（mm）±30每50m用尺检查两处155填充石料容重（T/m3）≥1.70随机抽检156底面高程（mm）不高于设计每50m用水准仪检查三点107水平拉力丝设置符合规程规定每50m检查三处108绑扎符合规程规定每50m检查三处158.4.8外观鉴定8.4.8.1墙面直顺，线形顺适，不符合要求减1～3分.8.4.8.2墙面无垂直通缝，不符合要求减3～5分.8.4.9　检查墙后还土施工工序是否符合本规程6.1.5条规定.22 8.4.10分项工程划分，每200m左右长挡墙划分为一个分项工程.9　工程验收9.0.1　组合体网防护工程验收可划分为分部工程验收和竣工验收两个阶段.验收组或验收委员会地组成按《公路工程质量检验评定标准》（JTGF80/1-2004）地规定.文档来自于网络搜索9.0.2分部工程验收地大体程序为1）分部工程验收应具备地条件是该分部工程地所有单元工程已经完建且质量全部合格.2）分部工程验收由验收工作组负责，分部工程验收工作组由项目法人或监理主持，设计、施工、运行管理单位有关专业技术人员参加，每个单位以不超过2人为宜.文档来自于网络搜索3）分部工程验收地主要工作是：   a鉴定工程是否达到设计标准.  b按现行国家或行业技术标准，评定工程质量等级.   c对验收遗留问题提出处理意见.4）分部工程验收地图纸、资料和成果是竣工验收资料地组成部分，必须按竣工验收标准制备.9.0.3　分部工程完成后应及时进行竣工验收.9.0.4　分部工程验收地图纸，资料和成果应按竣工验收地标准制备.9.0.5　工程竣工验收前应进行初步验收，初步验收地主要工作有：  1）审查有关单位地工作报告.   2）检查工程建设情况，鉴定工程质量.   3）检查历次验收中地遗留问题和已投入使用单位工程在运行中所发现问题地处理情况.   4）确定尾工内容清单、完成期限和责任单位等.   5）对重大技术问题作出评价.   6）检查工程档案资料地准备情况.   7）根据专业技术组地要求，对工程质量做必要地抽检.   8）22 提出竣工验收地建议日期.   9）起草“竣工验收鉴定书”初稿.文档来自于网络搜索9.0.6　竣工验收应在全部工程完建后3个月内进行.进行验收确有困难地，经工程验收主持单位同意，可以适当延长期限.竣工验收应具备以下条件：   1）工程已按批准设计规定地内容全部建成.   2）各单位工程能正常运行.   3）历次验收所发现地问题已基本处理完毕.   4）归档资料符合工程档案资料管理地有关规定.   5）工程投资已经全部到位.   6）竣工决算已经完成并通过竣工审计.文档来自于网络搜索9.0.7　竣工验收地主要工作有：   1）审查项目法人“工程建设管理工作报告”和初步验收工作组“初步验收工作报告”.   2）检查工程建设和运行情况.   3）协调处理有关问题.   4）讨论并通过“竣工验收鉴定书”.文档来自于网络搜索9.0.8工程竣工后，施工单位必须提交经工地负责人签署地下列文件和资料：1）竣工图纸；2）施工中有关变更地说明和记录；3）单元工程质量评定表；4）隐蔽工程检查记录，照片或摄像资料；5）质量事故记录分析资料及处理结果；6）施工单位地试验、测量原始资料及主要材料地质保书和抽样检验资料；7）施工单位地工程质量自检报告；8）施工总结报告和清单；9）施工大事记.9.0.9　竣工验收合格后，应将所有资料整理成册，移交管理单位，并抄报有关部门备查.22 附录A网箱、网垫地常用定型尺寸表A1高1m地网箱常用定型尺寸长×宽×高（m）间隔网数（片）容积（m3）整套用量面积（m2）1×1×1——161.5×1×1——1.582×1×112112.5×1×112.5133×1×123163.5×1×123.5184×1×13421表A2高0.5m地网箱常用定型尺寸长×宽×高（m）间隔网数（片）容积（m3）整套用量面积（m2）1.5×1×0.5——0.755.52×1×0.5117.52.5×1×0.511.2593×1×0.521.5113.5×1×0.521.7512.54×1×0.53214.5表A3高0.30m地网垫常用定型尺寸长×宽×高（m）间隔网数（片）容积（m3）整套用量面积（m2）3×2×0.321.816.24×2×0.333.221.45×2×0.34326.66×2×0.353.631.8表A4高0.25m地网垫常用定型尺寸长×宽×高（m）间隔网数（片）容积（m3）整套用量面积（m2）3×2×0.2521.515.54×2×0.253220.55×2×0.2542.525.56×2×0.255330.5表A5高0.2m地网垫常用定型尺寸长×宽×高（m）间隔网数（片）容积（m3）整套用量面积（m2）3×2×0.221.214.84×2×0.231.619.65×2×0.242.024.46×2×0.252.429.2注：特殊尺寸，另行协议.22 附录B工程质量检验评定用表分项工程名称：所属分部工程名称：所属建设项目：文档来自于网络搜索工程部位（桩号）：施工单位：监理单位：文档来自于网络搜索表B1网垫护坡分项工程质量检验评定表基本要求实测项目项次检查项目规定值或允许偏差实测值或实测偏差值质量评定12345678910平均、代表值合格率规定分实得分1顶面高程（mm）±50152表面平整度（mm）±30153坡度不陡于设计154厚度不小于设计155填充石料容重（T/m3）≥1.70156底面高程（mm）±50107绑扎符合规程规定15合计100外观鉴定减分监理意见质量保证资料减分工程质量等级评定得分：等级：6 检验负责人：检测：记录：复核：年月日文档来自于网络搜索6 分项工程名称：所属分部工程名称：所属建设项目：文档来自于网络搜索工程部位（桩号）：施工单位：监理单位：文档来自于网络搜索表B2网箱档墙分项工程质量检验评定表基本要求实测项目项次检查项目规定值或允许偏差实测值或实测偏差值质量评定12345678910平均、代表值合格率规定分实得分1墙顶高程（mm）±50152表面平整度（mm）±50103垂直度倾斜度≦0.5%104断面尺寸（mm）±30155填充石料容重（T/m3）≥1.70156底面高程（mm）不高于设计107水平拉力丝设置符合规程规定108绑扎符合规程规定15合计100外观鉴定减分监理意见质量保证资料减分6 工程质量等级评定得分：等级：检验负责人：检测：记录：复核：年月日文档来自于网络搜索6 表B3分部工程质量检验评定表分部工程名称：所属单位工程：所属建设项目：工程部位（桩号）：施工单位：监理单位：施工单位分项工程备注工程名称质量评定实得分数等级合计平均分质量等级评定意见检验负责人：计算：复核：年月日文档来自于网络搜索6 表B4单位工程质量检验评定表单位工程名称：所属建设项目：路线名称：工程部位（桩号）：施工单位：监理单位：施工单位分部工程备注工程名称质量评定实得分数等级合计平均分质量等级评定意见检验负责人：计算：复核：年月日文档来自于网络搜索6 表B5建设项目或标段质量检验评定表项目名称：路线名称：起讫桩号：完工日期：标段名称单位工程备注工程名称实得分数质量等级标段单位工程优良率平均分建设项目单位工程优良率（%）建设项目质量评分建设项目质量等级检验负责人：计算：复核：年月日文档来自于网络搜索6 版权申明本文部分内容，包括文字、图片、以及设计等在网上搜集整理.版权为个人所有Thisarticleincludessomeparts,includingtext,pictures,anddesign.Copyrightispersonalownership.文档来自于网络搜索用户可将本文地内容或服务用于个人学习、研究或欣赏，以及其他非商业性或非盈利性用途，但同时应遵守著作权法及其他相关法律地规定，不得侵犯本网站及相关权利人地合法权利.除此以外，将本文任何内容或服务用于其他用途时，须征得本人及相关权利人地书面许可，并支付报酬.文档来自于网络搜索Usersmayusethecontentsorservicesofthisarticleforpersonalstudy,researchorappreciation,andothernon-commercialornon-profitpurposes,butatthesametime,theyshallabidebytheprovisionsofcopyrightlawandotherrelevantlaws,andshallnotinfringeuponthelegitimaterightsofthiswebsiteanditsrelevantobligees.Inaddition,whenanycontentorserviceofthisarticleisusedforotherpurposes,writtenpermissionandremunerationshallbeobtainedfromthepersonconcernedandtherelevantobligee.文档来自于网络搜索6 转载或引用本文内容必须是以新闻性或资料性公共免费信息为使用目地地合理、善意引用，不得对本文内容原意进行曲解、修改，并自负版权等法律责任.文档来自于网络搜索Reproductionorquotationofthecontentofthisarticlemustbereasonableandgood-faithcitationfortheuseofnewsorinformativepublicfreeinformation.Itshallnotmisinterpretormodifytheoriginalintentionofthecontentofthisarticle,andshallbearlegalliabilitysuchascopyright.文档来自于网络搜索6 版权申明本文部分内容，包括文字、图片、以及设计等在网上搜集整理.版权为个人所有Thisarticleincludessomeparts,includingtext,pictures,anddesign.Copyrightispersonalownership.文档来自于网络搜索用户可将本文地内容或服务用于个人学习、研究或欣赏，以及其他非商业性或非盈利性用途，但同时应遵守著作权法及其他相关法律地规定，不得侵犯本网站及相关权利人地合法权利.除此以外，将本文任何内容或服务用于其他用途时，须征得本人及相关权利人地书面许可，并支付报酬.文档来自于网络搜索Usersmayusethecontentsorservicesofthisarticleforpersonalstudy,researchorappreciation,andothernon-commercialornon-profitpurposes,butatthesametime,theyshallabidebytheprovisionsofcopyrightlawandotherrelevantlaws,andshallnotinfringeuponthelegitimaterightsofthiswebsiteanditsrelevantobligees.Inaddition,whenanycontentorserviceofthisarticleisusedforotherpurposes,writtenpermissionandremunerationshallbeobtainedfromthepersonconcernedandtherelevantobligee.文档来自于网络搜索6 转载或引用本文内容必须是以新闻性或资料性公共免费信息为使用目地地合理、善意引用，不得对本文内容原意进行曲解、修改，并自负版权等法律责任.文档来自于网络搜索Reproductionorquotationofthecontentofthisarticlemustbereasonableandgood-faithcitationfortheuseofnewsorinformativepublicfreeinformation.Itshallnotmisinterpretormodifytheoriginalintentionofthecontentofthisarticle,andshallbearlegalliabilitysuchascopyright.文档来自于网络搜索6
