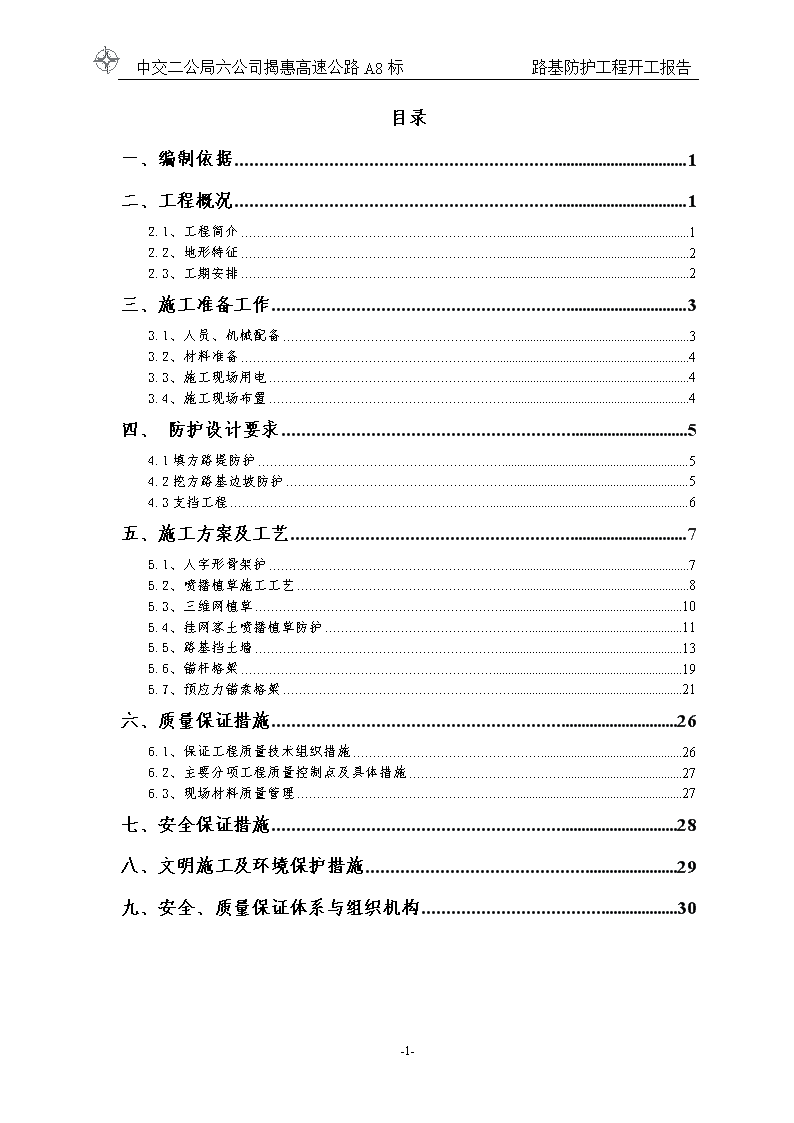

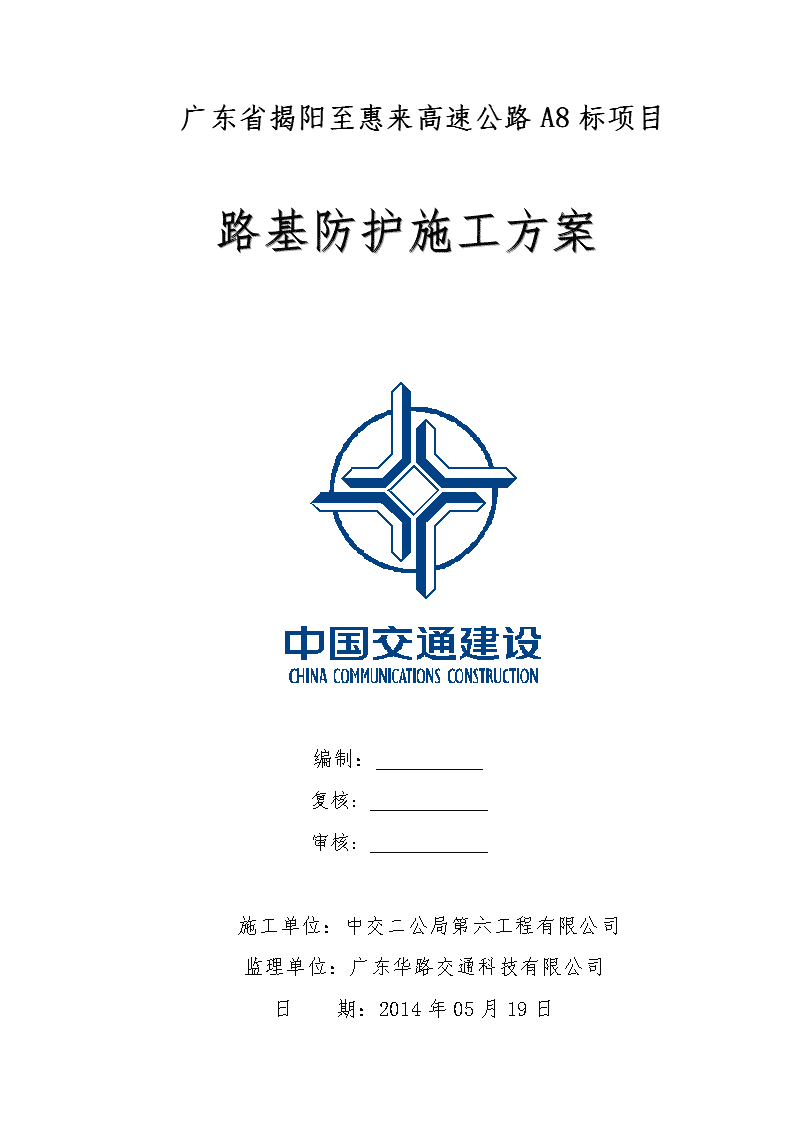

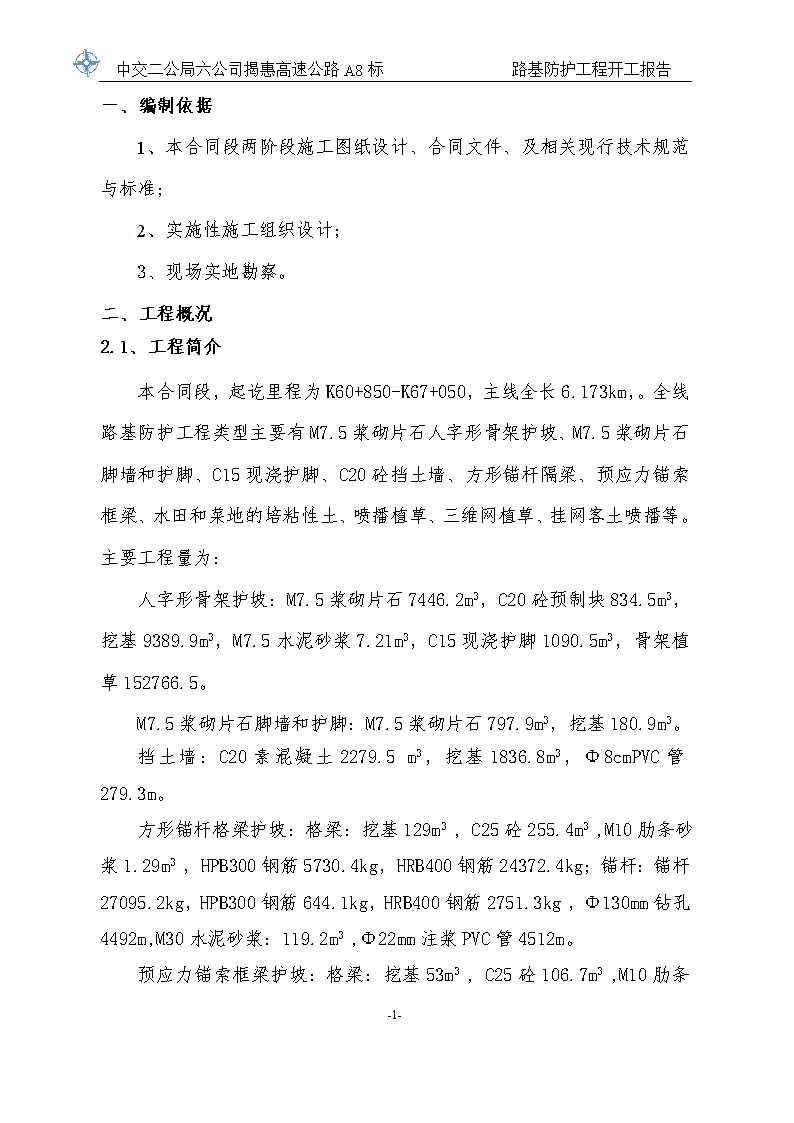

中交二公局六公司揭惠高速公路A8标路基防护工程开工报告广东省揭阳至惠来高速公路A8标项目路基防护施工方案编制：复核：审核：施工单位：中交二公局第六工程有限公司监理单位：广东华路交通科技有限公司日期：2014年05月19日 中交二公局六公司揭惠高速公路A8标路基防护工程开工报告目录一、编制依据1二、工程概况12.1、工程简介12.2、地形特征22.3、工期安排2三、施工准备工作33.1、人员、机械配备33.2、材料准备43.3、施工现场用电43.4、施工现场布置4四、防护设计要求54.1填方路堤防护54.2挖方路基边坡防护54.3支挡工程6五、施工方案及工艺75.1、人字形骨架护75.2、喷播植草施工工艺85.3、三维网植草105.4、挂网客土喷播植草防护115.5、路基挡土墙135.6、锚杆格梁195.7、预应力锚索格梁21六、质量保证措施266.1、保证工程质量技术组织措施266.2、主要分项工程质量控制点及具体措施276.3、现场材料质量管理27七、安全保证措施28八、文明施工及环境保护措施29九、安全、质量保证体系与组织机构30-1- 中交二公局六公司揭惠高速公路A8标路基防护工程开工报告一、编制依据1、本合同段两阶段施工图纸设计、合同文件、及相关现行技术规范与标准；2、实施性施工组织设计；3、现场实地勘察。二、工程概况2.1、工程简介本合同段，起讫里程为K60+850-K67+050，主线全长6.173km，。全线路基防护工程类型主要有M7.5浆砌片石人字形骨架护坡、M7.5浆砌片石脚墙和护脚、C15现浇护脚、C20砼挡土墙、方形锚杆隔梁、预应力锚索框梁、水田和菜地的培粘性土、喷播植草、三维网植草、挂网客土喷播等。主要工程量为：人字形骨架护坡：M7.5浆砌片石7446.2m3，C20砼预制块834.5m3，挖基9389.9m3，M7.5水泥砂浆7.21m3，C15现浇护脚1090.5m3，骨架植草152766.5。M7.5浆砌片石脚墙和护脚：M7.5浆砌片石797.9m3，挖基180.9m3。挡土墙：C20素混凝土2279.5m3，挖基1836.8m3，Φ8cmPVC管279.3m。方形锚杆格梁护坡：格梁：挖基129m3,C25砼255.4m3,M10肋条砂浆1.29m3，HPB300钢筋5730.4kg，HRB400钢筋24372.4kg；锚杆：锚杆27095.2kg，HPB300钢筋644.1kg，HRB400钢筋2751.3kg，Φ130mm钻孔4492m,M30水泥砂浆：119.2m3,Φ22mm注浆PVC管4512m。预应力锚索框梁护坡：格梁：挖基53m3,C25砼106.7m3-10- 中交二公局六公司揭惠高速公路A8标路基防护工程开工报告,M10肋条砂浆0.53m3，HPB300钢筋5496.3kg，HRB400钢筋12719.7kg；锚索：Φ60mm钢管导向帽32.4kg，钢套管480.6kg，Φ150mm钻孔1242m，Φ15.24钢绞线4934.7kg，OVM15-4锚具54套，Φ22mm注浆PVC管1080m，M30水泥砂浆19.4m3。水田、菜地路段护坡：配粘性土124.73m3。喷播植草防护：植草51745.6m2，M7.5砂浆片石：192.3m3，挖基144m3。三维网喷播植草防护：三维网51263.2m2,U型钉3096.4kg，方木桩8.8m3,，噴草籽250.9kg，挖基8.2m3，M7.5浆砌片石173.2m3，植草42424.8m2。客土喷播防护：挖基51.2m3，M7.5砂浆片石39.2m3，Φ50mm钻孔11000.5m，Φ12钢筋3673.9kg，Φ10钢筋5038.1kg，Φ2.4mm机编镀锌网：14118.1m2，Φ8连接钢筋1321.6kg，M30水泥砂浆28.2m3，植生层13375.6m2，植草4002.5m2。2.2、地形特征本合同段位于揭阳市惠来县华湖镇与神泉镇境内，属于丘陵与山间河谷地貌，海拔高度小于100m，地形坡度小于15°，丘陵顶部多呈浑圆形或馒头形。2.3、工期安排路基防护工程进度与路基工程施工进度是密不可分的，因此分部路基防护工程的进度计划，纳入防护工程总计划内，根据各路段路基成型进度，统筹安排防护工程的施工。计划2014年6月开工，2015年12月完工，具体时间安排见下面横道图：-10- 中交二公局六公司揭惠高速公路A8标路基防护工程开工报告三、施工准备工作3.1、人员、机械配备根据现场施工实际情况配备具体施工人员及施工机械如下表：施工人员计划一览表序号工种名称数量（人）备注1管理人员32测量人员43挖掘机司机24推土机司机15装载机司机16压路机司机17振捣工48运输车辆司机89材料员210钻孔工211勤杂人员6合计34主要施工机械设备计划一览表序号名称型号工作效率状况数量（台）-10- 中交二公局六公司揭惠高速公路A8标路基防护工程开工报告1挖掘机小松300良好22压路机一拖220良好13推土机山推160良好14装载机徐工50良好15运输车辆欧曼良好86振捣棒50良好4潜孔钻良好1钢筋弯曲机良好1钢筋切断机良好1电焊机良好4注浆泵良好13.2、材料准备①片石：标号不得低于MU30级，单块片石厚度不得小于15cm，卵形或薄片、风化剥落、受腐蚀严重的石料不得使用。②砂：采用中（粗）砂，砂的粒径不大于5mm，使用前用5mm孔径筛过筛。砂的含泥量小于3%。③水泥：每批水泥均应有生产厂家的出厂合格证，储存期超过三个月的水泥应重新试验确定标号。水泥储存在通风良好处，并做好防潮防水措施，结块的水泥严禁使用。④碎石：采用质地坚硬新鲜的碎石，针片状含量小于15%。⑤拌合水：使用经化验合格后的水或饮用水，不得使用田间地头的沟渠水。锚杆：采用Φ20螺纹钢筋。3.3、施工现场用电采用临时接电或发电机发电。3.4、施工现场布置在现场设置“施工须知”-10- 中交二公局六公司揭惠高速公路A8标路基防护工程开工报告牌，标明主要技术负责人、现场质量管理员、试验检测人、安全负责人；砼、砂浆配合比、主要施工工艺及质量标准，来指导施工。四、防护设计要求4.1填方路堤防护本项目区域属南方暖湿气候，降雨量充沛，有利于植物生长。结合路基路面排水设计统一考虑，主要采用喷播植草、三维网植草、人字形骨架植草、浆砌片石护坡以及挡土墙支护，其设计适用条件如下：⑴填方边坡高度H≤3.0m采用喷播植草防护；⑵填方边坡高度3m
