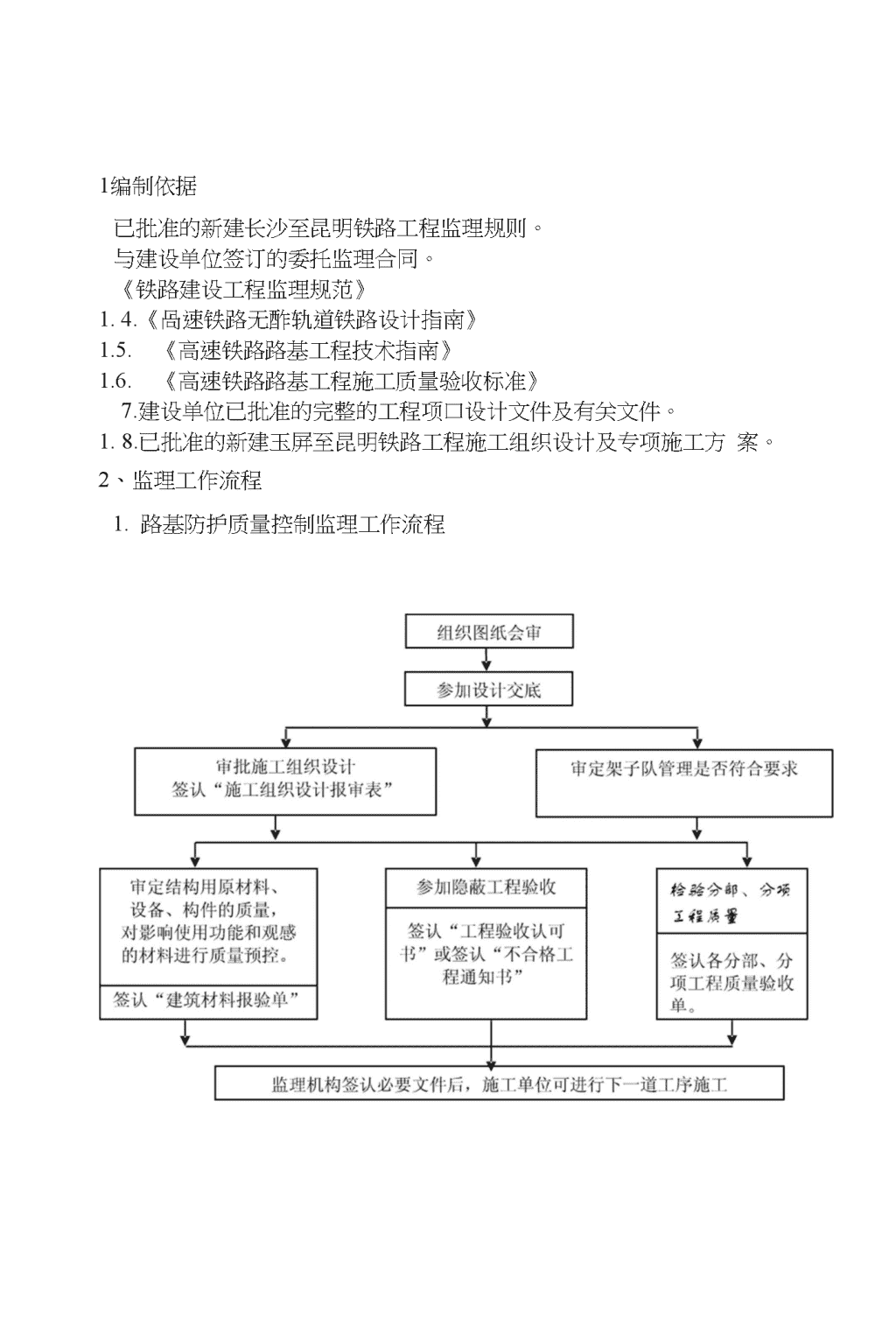

沪昆客专云南段JL1标监理实施细则（路基防护工程）编制人:审核人:批准人:华铁咨询/德铁国际监理公司沪昆线（云南段）监理一标 目录1、编制依据12、监理工作流程23、路基防护54、路基冲刷防护65、监理工作目标76、监理监控手段77、监理工作方法及措施88、监理工作措施9 1编制依据已批准的新建长沙至昆明铁路工程监理规则。与建设单位签订的委托监理合同。《铁路建设工程监理规范》1.4.《咼速铁路无酢轨道铁路设计指南》1.5.《高速铁路路基工程技术指南》1.6.《高速铁路路基工程施工质量验收标准》7.建设单位已批准的完整的工程项口设计文件及有关文件。1.8.已批准的新建玉屏至昆明铁路工程施工组织设计及专项施工方案。2、监理工作流程1.路基防护质量控制监理工作流程 2.路基防护施工工序质量控制监理工作流程 3.构配件及设备质量控制监理工作流程 路基防护（一）、路基防护的一般规定1、路基边坡防护工程应根据设计情况安排在适宜的时间施工，堑坡防护应随施工同时完成。软土松软土地基路段的路基防护工程应在沉降稳定后进行施工。2、防护设置在稳定的基脚和坡体上施工。在设有支挡结构物及排除地下水设施地段，应先做好支挡结构物和排水设施，在施工防护工程。防护的坡体表面应修整平顺，防护设施应与坡面密贴结合。3、防护工程的基坑应与设计要求及回填，夯填密实，回填土顶面应设向外不小于4%的排水坡。（二）、边坡防护的形式有植物防护，预制件及现浇混凝土防护，锚杆（锚索）框架梁防护，骨架护坡防护等。1、边坡植物防护施工应符合下列规定：3、坡面应平整、密实、湿润。铺、种草后，应加强养护管理，宜至植物覆盖坡面。b、边坡植物防护的防护范围应符合设计要求，并应沿坡面连续覆盖。检验数量：施工单位、监理单位全部检验。检验方法：观察、尺量。2、预制件及现浇混凝土防护主控项冃：砌筑的混凝土预制件护坡应与边坡密贴，无空洞。 检查数量：施工单位沿线路长度每100m坡面抽样检验3处。监理单位全部见证。检验方法：挖开观察。3、锚杆（锚索）框架梁防护主控项目a、框架梁应嵌入坡面并与坡面密贴顺接。锚索框架梁施工时，如破面局部松软，应挖除并采取混凝土或浆砌片石嵌补。检验数量：施工单位沿线路纵向每50m防护坡面抽样检验3处。监理单位全部见证。检验方法：观察。4、骨架护坡防护主控项口a、工厂预制构件强度的检验应符合下列规定：检验数量：同一强度等级的预制构件按1000件为一批。施工单位每批钻取芯样制作2组混凝土抗压强度检查试件。监理单位全部见证检验。检验方法：抗压强度试验。b、釆用现浇或混凝土预制件骨架护坡应与边坡密贴，无空洞。检验数量：施工单位每100m防护坡面抽样检查5处。监理单位全部见证。4、路基冲刷防护1、路基冲刷防护包括坡岸防护、导流沟筑物防护和其他防护等,各种防护必须加强基础处理和垢工质量，防止水流冲刷和掏空。 2、防护工程基地承载力应符合要求。3、浆砌片石或混凝土防护施工吋应符合下列规定：茲基础开挖中应核对地质情况、基础高程和嵌入基岩深度。明挖基坑应随时排干坑内积水。b、坡面铺砌应在填筑压实符合设计及坡体沉降已趋稳定后进行。铺砌前应整平夯实坡面。护坡上卜•游两端及顶部与边坡或岸坡的衔接应牢固、平整、密贴。4、导流构造物施工时，及调查核对现场实际情况，当地质、河流、水文条件在核查时或在施工中发现与设计不符时，应及时反馈有关单位。沪昆客专云南段是云南省新修高速铁路，重视防护，加强施工现场防护工作，保证工程保质保量，按照合同工期顺利完成施工任务5、遇有下列几种情况应要求承包单位制定加固方案：.位于松软土层或遇水软化的软岩层。.纵坡大于8%。致使流速较大或流向拐弯处。.路堑内宜产生基床病害区段的侧沟。.湿陷性黄土路堑段的排水沟。.有集中水流进入的排水沟。.水田、水网地区高度小于0.5m的低路堤地段的排水沟。.取土坑有危害路堤稳定的地段。5、监理工作目标路基防护的施工质量必须达到设计文件、施工合同和监理合同 要求的目标值。6、监理监控手段1测量或量测监控手段：1.1监理站配备全站仪、水准仪、直尺等必要的测量仪器，对需要测量的部位进行复核。1.2监理有专业测量监理工程师，按验收标准要求对施工单位的测量放线成果进行抽查，发现问题要求施工单位重新测量并审核。3对临近既有线式建筑物应进行沉降变形位移观测。2试验监控手段：1进行见证试验和平行试验抽检。2.2对各种原材料进场前必须检查其合格证及其质量证明文件，并按规定进行见证取送样试验，必要时进行平行抽检。7、监理工作的方法及措施7.1监理工作方法1旁站监督在关键部位或关键工序施工过程屮，由监理人员在现场进行的监督活动。2见证市监理人员现场监督某工序全过程完成情况的活动。3平行检验监理项目部利用一定的检查或检验手段，在承包单位自检的基础 上，对重要的分项工程或对质量有怀疑的材料、预应力钢绞线和混凝土施工质量按照一定的比例独立进行检查或检验的活动。4巡视现场监理人员对正在施工的部位或工序在现场进行的定吋或不定时的监督活动。总监理工程师经常巡查工地。5指令文件监理工程师适用监理合同赋于指令控制权对施工提出书面的指示和要求。6支付控制手段质量监理以计量支付控制权为保障手段。7监理工程师通知单监理工程师利用口头或书面通知，对任何事项发岀指示，并督促承包商严格遵守和执行监理工程师的指示。7.1口头通知：对一般工程质量问题或工程事项，口头通知承包商整改或执行，并用监理工程师通知单形式预以确认。7.2监理工作联系单：有经验的监理工程师提醒承包商注意的事项，用监理工作联系单形式。7.3监理工程师通知单：监理工程师在巡视旁站等各种检查时发现的问题，用监理通知单书面通知承包商，并要求承包商整改后再报监理工程师复查。 4工程暂停令：对承包商违规施工监理工程师预见到会发生重大隐患，应及时下达全部或局部工程暂停令（一般情况下宜事先与业主沟通）。8、监理工作措施1、事前控制措施在各工程正式施工活动开始前，对各项准备工作及影响质量的各因素和有关方面进行质量控制，是施工阶段质量控制工作的重点，应制订切实可行的控制措施。1・1审查施工队伍资质及施工人员素质审查承包单位承担该项任务的施工队伍及人员资质与条件是否符合要求，经监理工程师审查认可后可进场施工。1.2严格审查施工组织设计或施工方案对重点部位的施工要求施工单位在开工前报送详细的施工方案。监理工程师应着重审查：质量、安全保证体系是否健全；主要技术组织措施是否具有针对性、是否安全有效；施工程序是否合理。经监理方审批同意后方可实施。1.3施工机械、设备的质量控制对工程质量有重大影响的施工机械、设备，如压路机、平地机、挖掘机和潜风钻等，应审查其设备的选型是否恰半；审查承包单位提 供的技术性能的报告中所表明的机械性能是否满足质量要求和适合现场条件；凡不符合质量要求的不能使用。1.4严格审查分包单位的资质未经监理方审查认可和经查不能保证施工质量的分包单位，不得进场施工；督促、检查各分包单位建立质量保证体系。1.5做好施工图纸会审工作1.5.1总监理工程师应组织专业监理工程师认真熟悉施工图纸及有关设计说明和技术资料，了解设计意图和各项技术要求;1.5.2核对全套图纸（如边设计边施工，则应该对已有正式图纸）及说明是否齐全、清楚，图中尺寸、坐标、标高及管线是否准确一致。1.1协助施工单位建立和完善工序控制体系。把影响工序质量的因素都纳入管理状态。对重要工序应建立质量管理点，及时检查或审核各分包单位提交的质量统计分析资料和质量控制图表。2.2监理站应按质量计划耳标耍求，督促施工单位加强施工工艺管理，认真执行工艺标准和操作规程，以提高项冃质量稳定性；加强工序控制，对隐蔽工程实行验收签证制，对关键部位进行旁站监理，中间检查和技术复核，防止质量隐患。各专业监理工程师还要做好工作日记，认真做好数据统计和数理分析，对不符合质量标准的提出专题报告，rti总监理工程师签发送业主及施工单位。检查施工单位是否严格按照施工规范和设计图纸要求进行施工。监理工程师应经常深入 现场检查施工质量，如发现有不按照规范和设计要求施工而影响工程质量时，应及时向施工单位负责人提出口头整改意见或工地巡视单，如整改不力或坚持不改，由总监理工程师直接向施工单位签发书面整改通知单。2.3监理站在接到隐蔽工程报验单后应及时派监理工程师做好验收工作。在验收过程屮如发现施工质量不符合设计要求，必要时应以整改通知书的形式通知施工单位，待其整改后重新进行验收，未经复验签证一律不得进行隐蔽。2.4监理工程师应认真履行监督职责，深入施工现场，达到预控为主，及吋发现，早期处理，防止漏检和失检。2.5组织现场质量协调会。及时分析、通报工程质量、安全情况,并协调有关单位间的业务活动。2.6坚持记好质量监理LI记。认真做好统计数据处理分析，对不符合质量标准的提出报告，加以处理。3事后控制措施3.1督促施工单位做好竣工验收的各项资料，做好竣工验收前的各项工作。
