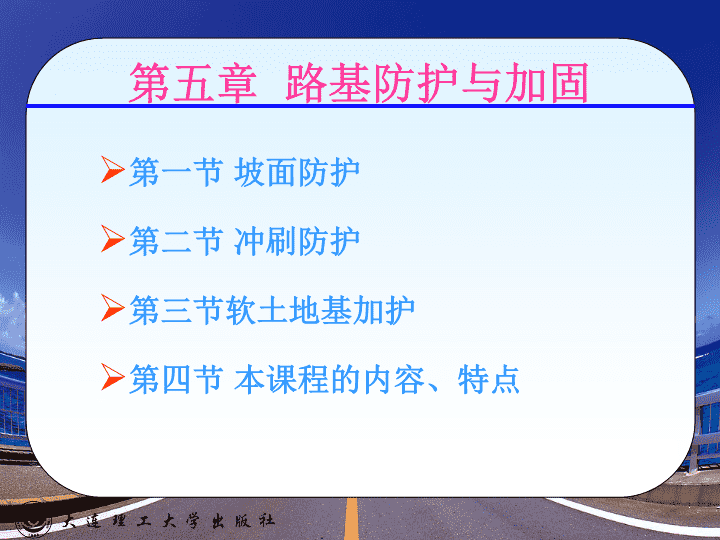

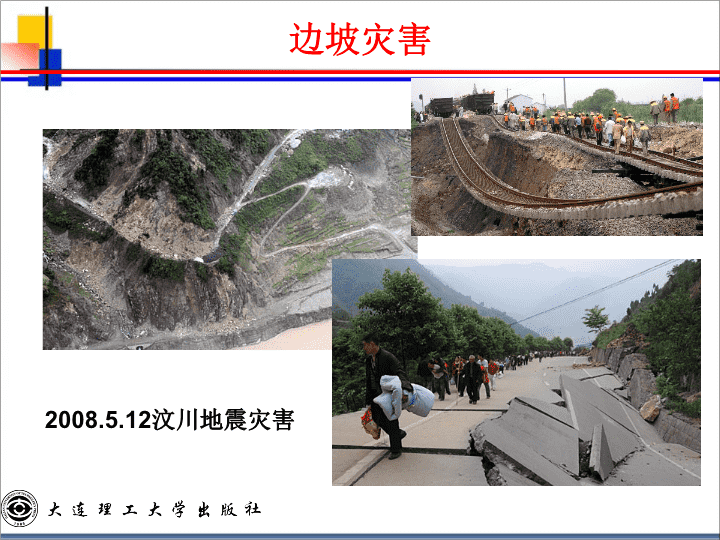

第五章路基防护与加固第一节坡面防护第二节冲刷防护第三节软土地基加护第四节本课程的内容、特点 2008.5.12汶川地震灾害边坡灾害 边坡灾害2008.5.12汶川地震灾害 路基防护与加固的意义维护正常的汽车运输；减少公路灾害；确保行车安全；保持公路与自然环境协调…路基防护与加固设施边坡坡面防护；沿河路堤河岸冲刷防护与加固；湿软地基的加固处治防护与加固的原因及意义 1）种草适用于边坡坡度不陡于1：1，坡高不大、坡面迳流流速缓慢、坡面冲刷轻微且适宜草类生长的土质边坡。一.植物防护常用于土质边坡防护第一节坡面防护 2）铺草皮适用于边坡较陡、冲刷严重、迳流速度大于0.6m/s。草皮的铺设主要有平铺（平行于坡面）、水平叠铺、垂直坡面或与坡面成一定角度的倾斜叠铺，网格式铺等形式。草皮防护示意图第一节坡面防护 3）植树适用于坡度不陡于1：1.5的各种土质边坡和风化极严重的岩石边坡，尤其适用于堤岸边的漫水河滩上，主要起到：①降低水流速度，防止水流直接冲刷路堤；②防风固沙防雪；③调节气候…第一节坡面防护 1）抹面与捶面用于表面比较完整且尚未剥落的易风化软质岩石挖方边坡。2）喷浆与喷射混凝土防护适用于易风化、裂隙和节理发育、坡面不平整的岩石挖方边坡。3）勾缝与灌缝适用于较坚硬的不易风化的岩石挖方边坡。二.工程防护第一节坡面防护 4）砌体防护适用于因受自然力影响易发生严重剥落、碎落、冲蚀、溜方等坡面变形的路基防护。第一节坡面防护框格防护砌石护坡护面墙 （1）框格防护采用混凝土砌块、浆砌片石、栽砌卵石等砌成框格形式或拱形作骨架，并在边坡坡顶和坡脚处用骨架材料砌成0.4～0.5m宽的条带状加同带，然后在框格内采用铺草皮、种草、植树等植物防护或其他防护措施。（2）砌石护坡常用于易受水流侵蚀的土质边坡和严重剥落的软质岩石边坡。第一节坡面防护干砌片石护坡水泥混凝土预制块护坡浆砌片(卵)石护坡适用于边坡较缓或经常有少量地下水渗出的坡面常用于石料缺乏的地区路基边坡较陡的坡面防护采用干砌片石不适宜或效果不好时 第一节坡面防护 （3）护面墙适用于坡度较陡又易风化或较破碎的岩石挖方边坡或被面易受侵蚀的土质边坡。护面墙不承受墙后土体的土压力。常采用浆砌片石结构，在缺乏行料的地区，也可采用现浇或预制混凝土结构第一节坡面防护护面墙松散夹层护面墙两级护面墙 第一节坡面防护当边坡较陡时，可在板式护墙上间隔设置支撑加劲肋，称为肋式护墙。肋式护墙分外肋式、内肋式和柱肋式。当边坡坡度不陡于1：0.75时，也可用窗孔式护墙。 第一节坡面防护当边坡下部岩石较完整而需要防护上部边坡时，或有局部软弱地段时，可设拱跨越岩石或局部软弱土，而将护墙建在拱跨上，称为拱式护墙在软弱岩层或局部凹陷处镶嵌填补的石砌圬工填塞平整，称为支补墙 一.直接防护1.植被防护适用于水流方向与路线大致平行、不受各种洪水主流冲刷的季节性浸水路堤边坡2.砌石护坡沿河路基和河滩路堤等堤岸，容易遭受水流的浸蚀、冲刷、淘蚀，波浪的侵袭以及流冰、漂浮物等的撞击而破坏，为此而采取的防护措施统称为堤岸防护。第二节冲刷防护干砌片石护坡：适用于水流方向较平顺的河岸滩地边缘或不受主流冲刷的路堤边坡浆砌片石护坡：适用于受主流冲刷、波浪作用强烈、有流冰和漂浮物撞击的堤岸边坡 第二节冲刷防护3.抛石防护抛石防护是在边坡外侧抛填预定高度的石垛，以保护边坡和坡脚的防护方法。它适用于经常浸水且水深较大的路基边坡或坡脚的防护以及挡土墙和护坡的基础防护，容许流速为3～5m/s。水文条件抛石边坡坡度水浅、流速较小1：1.25～1:2深2～6m,流速较大、波浪汹涌1：2～1：3水深＞，急流缓于1：2 第二节冲刷防护4.石笼防护沿河路堤的坡脚和堤岸因防护工程基础不易处理或沿河挡土墙、护坡基础局部冲刷深度过大时，可采用石笼防护，其的容许流速可达5～6n/s，单个石笼的大小均以不被水流或波浪冲移为宜。长方体石笼的铺设分平铺和垒码两种形式 二.间接防护第二节冲刷防护1.丁坝丁坝是坝根与河岸相接、坝头伸向河槽、与水流成一定角度的横向导治结构物。适用于宽浅变迁性河段，可以将水流挑离路基或河岸，用以排流、减低流速和改善流态，从而减轻水流对河岸和路基的冲刷。 按与水流方向的关系，丁坝又可分为垂直式、下挑式、上挑式第二节冲刷防护2.顺坝和格坝顺坝是坝根与河岸相接、坝身与导治线基本重合或平行的纵向导流结构物。适用于河床断面较窄、不允许过多占用河道以及地质条件较差的沿河路基防护。 第二节冲刷防护2.顺坝和格坝格坝是建于顺坝与河岸之间、一端与河岸相连、另一端与顺坝坝身相连的横向结构物，其作用是使水流反射入主要河床，防止高水位时水流溢人顺坝与河岸间而冲刷其间的河床及坝内坡脚和河岸，并促进淤积。 软弱地基是指主要由承载力低、压缩性高的软弱土组成的地基。第三节软土地基加固一.换填法换填法是将地基中的软弱土部分或全部挖出，换填以强度较高、透水性好、性能稳定的材料，从而提高地基的承载力和减小地基沉降的处理方法。开挖换填法：将需要处理的软弱土层挖出，再用适当的材料进行回填并压实，软弱土层埋藏较浅(一般≤3m)时可优先选用。抛石挤淤法：适用于排水困难的洼地，软弱土较薄且易于流动、表层也无硬壳的情况。爆破排淤法：是将炸药包安放在软弱土层中适当的位置并使其爆炸，将淤泥或泥炭排走，再用良好的填料进行置换回填。 第三节软土地基加固二.排水固结法对厚的饱和软粘土地基，通过增设某些排水条件，施加预压荷载，加速其排水固结，使其在道路施工之前达到要求的承载力和压缩性，从而减小工后沉降的地基处理方法。堆载预压法：适用于软土层较薄、路堤高度较小、加固工期允许较长的情况。砂井堆载预压法：当软土层较厚(一般超过5m)、路堤较高或加固工期较紧时。袋装砂井堆载预压法塑料排水板预压法 第三节软土地基加固三.挤密压密法通过对土体进行挤压，提高其密实度，从而达到提高承载力和降低压缩性的目的。表层压密法：利用人力或机械，对含水量适当松散的地基土进行碾压或夯击，提高地基承载力、降低地基压缩性。机械碾压法振动压实法重锤夯实法强夯法深层挤密法：采用爆破、挤压、冲击和振动等方法在软弱土中成孔，在孔内填以砂、碎石、素土、石灰或其他材料(煤歼石、粉煤灰等)，形成桩土复合地基。 第三节软土地基加固四.化学加固法灌浆法高压旋喷法深层搅拌法加筋土其它改变路堤结构反压护道
