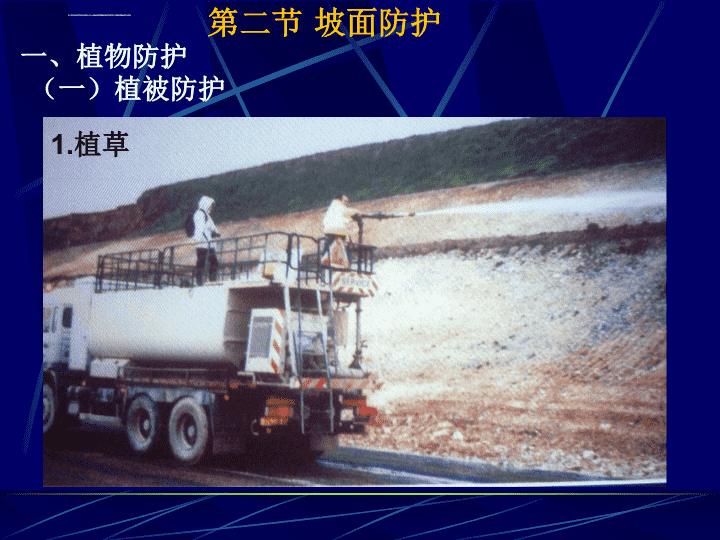

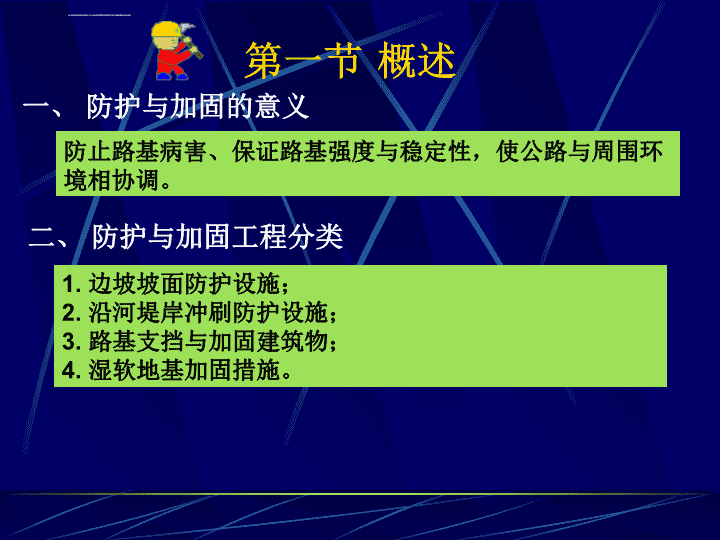

第四章路基防护与加固 第一节概述一、防护与加固的意义1.边坡坡面防护设施；2.沿河堤岸冲刷防护设施；3.路基支挡与加固建筑物；4.湿软地基加固措施。防止路基病害、保证路基强度与稳定性，使公路与周围环境相协调。二、防护与加固工程分类 第二节坡面防护一、植物防护（一）植被防护1.植草 草种根据防护目的、气候、土质、施工季节确定，宜于选用易成活、生长快、根系发达、叶茎矮或有匍匐茎的多年生草种。宜于选择便于局部生态系统平衡的草种混播方式。 鼠尾草 2.铺草皮平铺草皮叠铺草皮适用于需要快速绿化，且坡率缓于1：1的土质边坡和严重风化的软质岩石边坡。不宜采用喜水、生长在泥沼地的草皮。方格草皮 蜈蚣草 适用于坡率缓于1：1.5和边坡或再边坡以外的河岸及漫滩地。应选用根深叶密的低矮灌木。注意视距和风沙、风雪流问题。3.植树带状植树连续植树横断面示意图 紫穗槐护坡 （二）三维植被网防护适用于砂性土、土夹石及风化岩石，且坡率缓于1：0.75的边坡防护；三维植被网中的回填土通常采用客土。 二、骨架植物防护（一）浆砌片石或水泥混凝土骨架植物防护 截水骨架防护适用于缓于1：0.75的土质和全风化岩石边坡。当坡面受水冲刷严重或潮湿时，坡度应缓于1：1。 （二）多边形水泥混凝土空心块植物防护 1.适用于缓于1：0.75的土质和全风化、强风化岩石边坡。并视情况设置浆砌片石或水泥混凝土骨架。2.多边形水泥混凝土空心预制块的混凝土强度不应低于C20，厚度不应小于150mm。空心预制块内应填充种植土，喷播植草。 （三）锚杆混凝土框架植物防护1.适用于土质边坡和坡体中无不良结构面、风化破碎的岩石路堑边坡。2.锚杆采用非预应力的全长粘结型锚杆。框架应采用钢筋混凝土，混凝土强度不应低于C25。 适用于坡面较干燥、未经严重风化的各种易风化岩石边坡，但不适用于由煤系岩层以及成岩作用很差的红色粘土岩组成的边坡。高速公路边坡不宜使用适用于边坡坡率缓于1：0.5、易受冲刷的土质边坡或易风化剥落的岩石边坡。高速公路边坡不宜使用。（一）砂浆（混凝土）抹面（二）捶面三、污工防护三、污工防护 适于坡面未碎裂结构的硬质岩石或层状结构的不连续地层以及坡面岩石与基岩分开并有可能下滑的挖方边坡。（三）喷浆（混凝土）防护适用于坡率缓于1：0.5、易风化但未遭强风化的岩石边坡，喷浆的厚度不宜小于50mm，强度不低于M10;喷混凝土的厚度不宜小于80mm，强度不低于C15。（四）锚杆挂网喷浆 锚杆挂网喷浆 适用于易风化或风化严重的软质岩石或较破碎岩石的挖方边坡以及坡面易受侵蚀的土质边坡，边坡不宜陡于1：0.5。墙顶厚度一般大于40mm，需要考虑基础、沉降伸缩缝以及排水孔问题。干砌片石护坡适用于坡度缓于1：1.25土（石）质路堑边坡。厚度不宜小于250mm；浆砌片石护坡适用于坡度缓于1:1的易风化岩石和土质路堑边坡。厚度不宜小于250mm。（五）砌石或混凝土预制块护坡（六）混凝土护面墙 浆砌片石 护面墙 护面墙 第三节沿河路基防护一、直接防护（一）植物防护 （二）砌石或混凝土护坡 （三）抛石或石笼抛石 石笼 石笼 石笼 石笼铺设 （四）土工软体沉排和土工模袋 二、间接防护——调治和导流结构物丁坝、顺坝、格坝 丁坝工程 丁坝顺坝群
