路基边坡防护工程施工作业指导书

路基边坡防护工程施工作业指导书

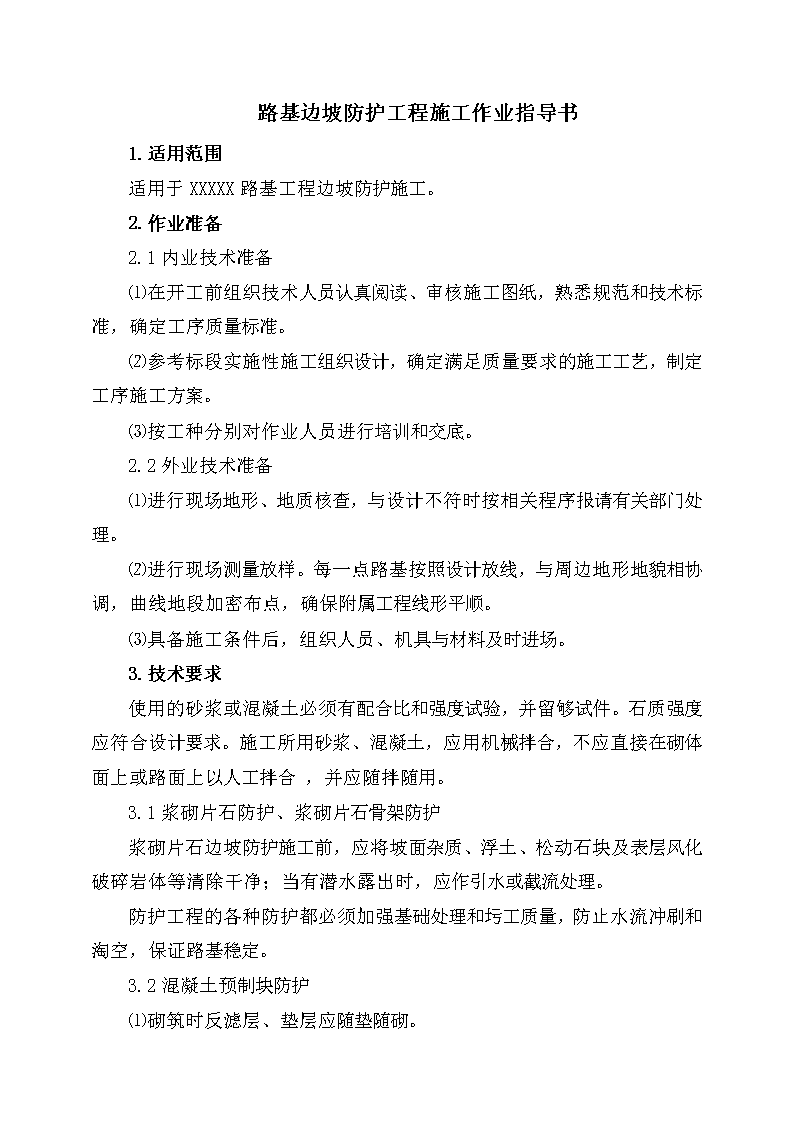

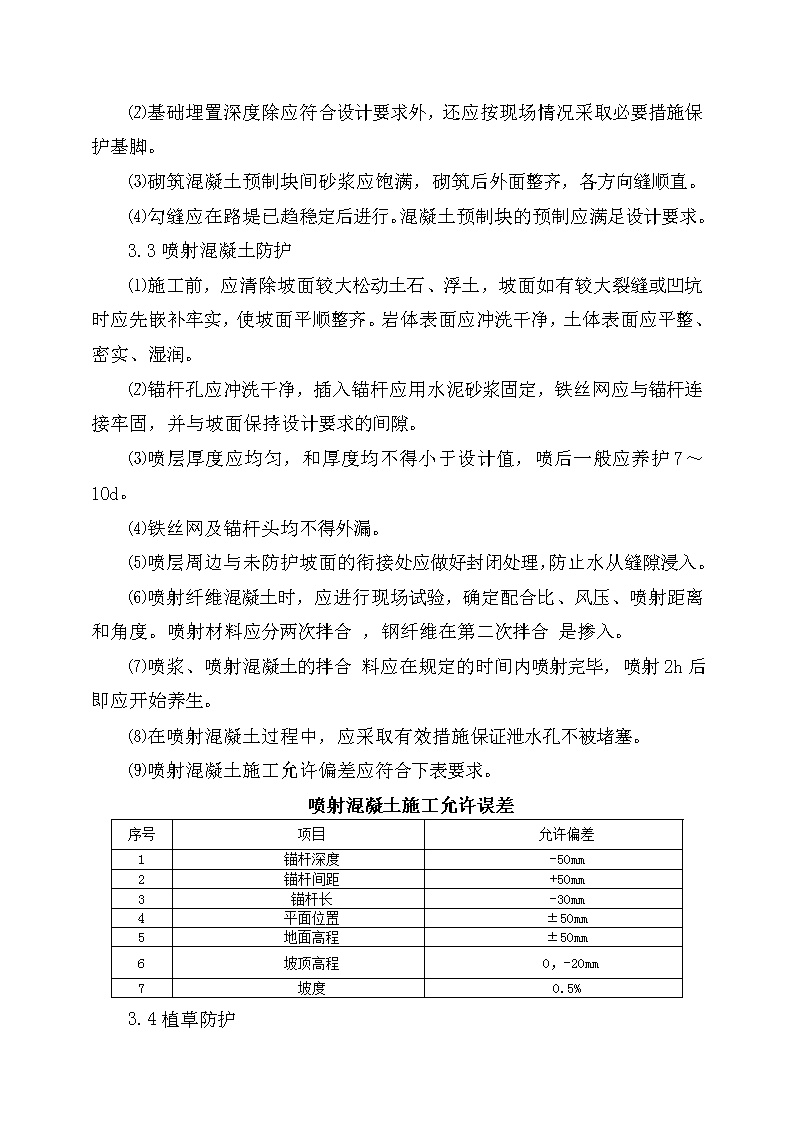

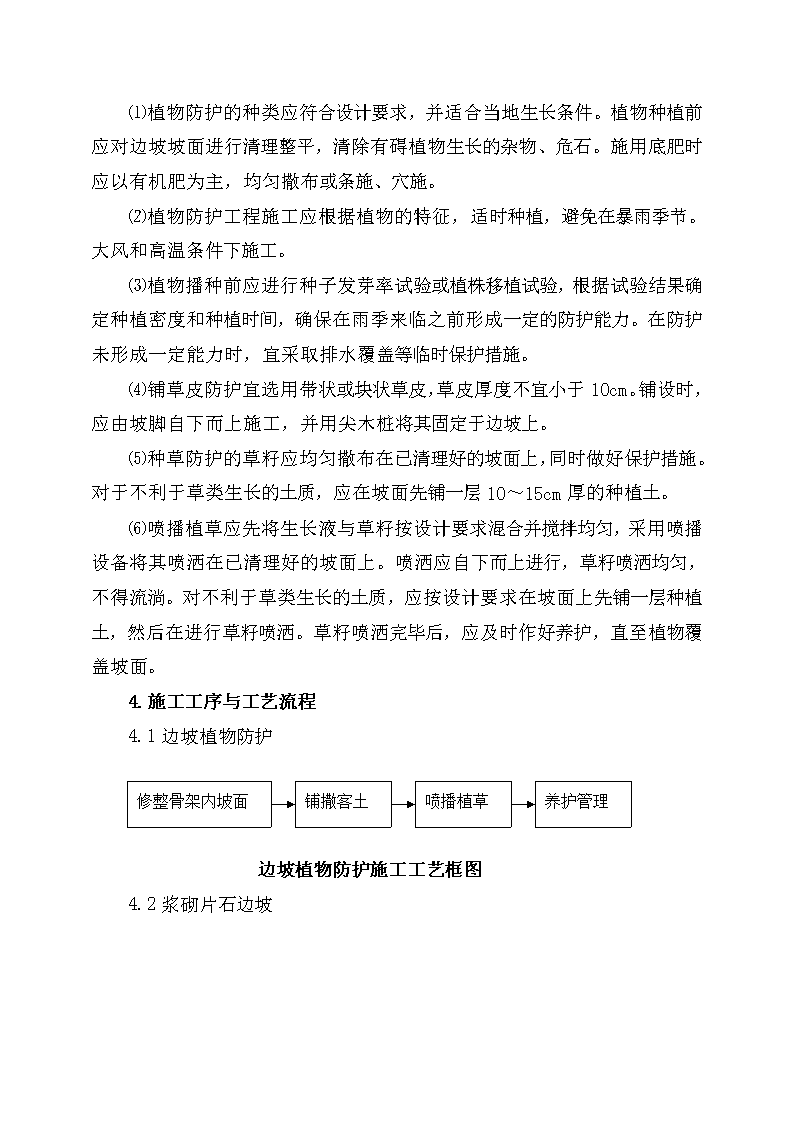

路基边坡防护工程施工作业指导书1.适用范围适用于XXXXX路基工程边坡防护施工。2.作业准备2.1内业技术准备⑴在开工前组织技术人员认真阅读、审核施工图纸，熟悉规范和技术标准，确定工序质量标准。⑵参考标段实施性施工组织设计，确定满足质量要求的施工工艺，制定工序施工方案。⑶按工种分别对作业人员进行培训和交底。2.2外业技术准备⑴进行现场地形、地质核查，与设计不符时按相关程序报请有关部门处理。⑵进行现场测量放样。每一点路基按照设计放线，与周边地形地貌相协调，曲线地段加密布点，确保附属工程线形平顺。⑶具备施工条件后，组织人员、机具与材料及时进场。3.技术要求使用的砂浆或混凝土必须有配合比和强度试验，并留够试件。石质强度应符合设计要求。施工所用砂浆、混凝土，应用机械拌合，不应直接在砌体面上或路面上以人工拌合，并应随拌随用。3.1浆砌片石防护、浆砌片石骨架防护浆砌片石边坡防护施工前，应将坡面杂质、浮土、松动石块及表层风化破碎岩体等清除干净；当有潜水露出时，应作引水或截流处理。防护工程的各种防护都必须加强基础处理和圬工质量，防止水流冲刷和淘空，保证路基稳定。3.2混凝土预制块防护⑴砌筑时反滤层、垫层应随垫随砌。 ⑵基础埋置深度除应符合设计要求外，还应按现场情况采取必要措施保护基脚。⑶砌筑混凝土预制块间砂浆应饱满，砌筑后外面整齐，各方向缝顺直。⑷勾缝应在路堤已趋稳定后进行。混凝土预制块的预制应满足设计要求。3.3喷射混凝土防护⑴施工前，应清除坡面较大松动土石、浮土，坡面如有较大裂缝或凹坑时应先嵌补牢实，使坡面平顺整齐。岩体表面应冲洗干净，土体表面应平整、密实、湿润。⑵锚杆孔应冲洗干净，插入锚杆应用水泥砂浆固定，铁丝网应与锚杆连接牢固，并与坡面保持设计要求的间隙。⑶喷层厚度应均匀，和厚度均不得小于设计值，喷后一般应养护7～10d。⑷铁丝网及锚杆头均不得外漏。⑸喷层周边与未防护坡面的衔接处应做好封闭处理，防止水从缝隙浸入。⑹喷射纤维混凝土时，应进行现场试验，确定配合比、风压、喷射距离和角度。喷射材料应分两次拌合，钢纤维在第二次拌合是掺入。⑺喷浆、喷射混凝土的拌合料应在规定的时间内喷射完毕，喷射2h后即应开始养生。⑻在喷射混凝土过程中，应采取有效措施保证泄水孔不被堵塞。⑼喷射混凝土施工允许偏差应符合下表要求。喷射混凝土施工允许误差序号项目允许偏差1锚杆深度-50mm2锚杆间距+50mm3锚杆长-30mm4平面位置±50mm5地面高程±50mm6坡顶高程0，-20mm7坡度0.5%3.4植草防护 ⑴植物防护的种类应符合设计要求，并适合当地生长条件。植物种植前应对边坡坡面进行清理整平，清除有碍植物生长的杂物、危石。施用底肥时应以有机肥为主，均匀撒布或条施、穴施。⑵植物防护工程施工应根据植物的特征，适时种植，避免在暴雨季节。大风和高温条件下施工。⑶植物播种前应进行种子发芽率试验或植株移植试验，根据试验结果确定种植密度和种植时间，确保在雨季来临之前形成一定的防护能力。在防护未形成一定能力时，宜采取排水覆盖等临时保护措施。⑷铺草皮防护宜选用带状或块状草皮，草皮厚度不宜小于10cm。铺设时，应由坡脚自下而上施工，并用尖木桩将其固定于边坡上。⑸种草防护的草籽应均匀撒布在已清理好的坡面上，同时做好保护措施。对于不利于草类生长的土质，应在坡面先铺一层10～15cm厚的种植土。⑹喷播植草应先将生长液与草籽按设计要求混合并搅拌均匀，采用喷播设备将其喷洒在已清理好的坡面上。喷洒应自下而上进行，草籽喷洒均匀，不得流淌。对不利于草类生长的土质，应按设计要求在坡面上先铺一层种植土，然后在进行草籽喷洒。草籽喷洒完毕后，应及时作好养护，直至植物覆盖坡面。4.施工工序与工艺流程4.1边坡植物防护修整骨架内坡面铺撒客土喷播植草养护管理边坡植物防护施工工艺框图4.2浆砌片石边坡 测量放样开工申请报告基坑开挖工、料、机准备测量放样资料基底检查沉降缝设置砌体养护砌筑坡面回填验收勾缝浆砌片石边坡施工工艺框图5.施工要求5.1施工准备⑴场地平整，清除表层土，进行表面松散土层碾压，修筑机械设备进出道路，排除地表水，施工区周边作排水沟以确保场地排水通畅防止积水。⑵测量放线，定出控制轴线。5.2施工工艺5.2.1边坡防护施工工艺⑴浆砌片石边坡①准备边坡砌筑应在坡面密实、平整、稳定后，方可铺砌。石料等级应符合设计要求。砌筑前，其表面泥土、水锈应清洗干净。②挖基 护坡施工采用人工挖基，人工刷坡，砌筑前，将基底平整夯实，检查合格后方可进行砌筑。③砌筑片石采用挤浆法施工，铺砌时自下而上进行，砌块不得大面积平铺，石块应彼此交错搭接，错缝一般为7～8cm，不得松动，严禁浮塞。砂浆在砌体内必须饱满、密实，不得有悬浆。砌体宜用15cm以上的块(片)石。干砌边坡表面应平整，如遇坚石可挖成台阶。砌体护坡分段施工时，每隔10～15m宜设一道伸缩缝，并做好伸缩、沉降缝及泄水孔，泄水孔后面，应设置反滤层。④勾缝养生勾缝前，应先将松动和变形处修整完好，干砌护坡勾缝应在路堤沉降已趋稳定后进行。浆砌片石应进行洒水养生。砂浆凝固后，墙面全部刷干净，使外貌整洁美观。⑵边坡植物防护①准备阶段喷植前应修好天沟等排水设施，修整坡面，嵌补凹槽、坑洼、准备好喷混材料等。喷射混合物由黏土、谷壳、锯末、水泥及复合肥等拌合，喷混材料应随拌随喷。粘土要先放在搅拌机中预拌，粉碎成粉状达到要求后，再加草籽和化肥，拌合均匀。备好风、水、电。备好塑料网、梯架。②喷播操作检查风、水、电路与机具。在已修整好的边坡上先撒上一层客土。人员与喷射机就位，调整好进料阀门，向机组的料斗中加料。打开进风管阀门，开启喷头水阀，湿润坡面。 调整供水量，使混合料湿润成浆状，喷到坡面上的泥浆光泽而不下流。喷射枪尽量垂直坡面，从上到下反复喷射数次达设计厚度。喷射厚度为0.08～0.1m。停料、断水电、关闭风路、停机。回收回弹料。③养护护坡喷植后，进行不少于20天的喷(洒)水养生，务使喷植护坡始终具有足够水份，促使草籽发芽、生长。⑶栽植乔木、灌木①种植前的准备工作a.苗木准备根据工程设计图纸，列出苗木的品种、数量、规格、落实苗木供应来源，以及运到栽植地的运输情况及方法。对符合规格、生长健壮无病虫害的苗木，逐株做记号。高质量的苗木应具备的条件：根系发达完整，主根短直，接近根茎范围内有较多的侧根和须根，起苗后根系无劈裂；苗木粗壮通直；主侧枝分布均匀，能构成完美的树冠；无病虫害和机械损伤。b.植前整地及放线根据设计图纸要求，栽植地土质应基本满足植物生长需要，如发现土质太差，在栽植前换填种植土，以保植株成活。根据图纸，在现场找出苗木实际栽植位置，用白灰撒处灰点，进行定点放线。一般采用行列式放线法及等距弧线放线法。c.树穴的开挖树穴开挖一般在运取苗木前1～2天进行。种植穴的大小依土球及根系情况而定，带土球的应比土球大16～20cm，穴的深度一般比球高度稍深10～20cm，栽植裸根苗木应保护根系充分舒展，树穴必须保证上下口径一致，避免出现上大下小的“锅底坑”，挖出的表土、心土应分别堆放。②苗木栽植施工要点a.栽植时间：应尽量缩短起苗与栽苗之间的时间差，做到随起随栽。 b.苗木运输：在运输过程中，所有植物必须有良好的包装，以保证不受太阳、风吹等不良气候的侵害。裸根植物的根系应沾泥浆，并包在稻草袋中，常绿树及灌木应有土球及草袋包装，到现场及种植前保持完好土球。c.苗木种植：将苗木的根系或土球放入树穴内，使其居中再将树木立起，保证垂直，然后分层回填种植土。一般每层20—30cm，先填较肥沃的表土，填土后将树根稍向上一提，使根系舒展，用锨把将土捣实，直至填满穴坑。土痕应略平稍高于坑口，防止栽植后出现陷落、下沉，导致树干基部积水腐烂。坑土填平后，用余土环树，筑起拦水围堰并拍实以利浇水，高度不低于15cm。d.苗木浇灌：新植苗木的浇灌应以天然水为佳，之后48小时之内必须浇上一遍水，第二遍水随后进行，第三遍水在第二遍水后5—10天内进行。注意浇水必须浇足浇透，浇完第三遍后，应及时封堰，并在树干基部周围堆成20～30cm高的土堆，以保持土壤内水分。5.2.2边坡防护技术措施⑴浆砌片石边坡砌体应分层、分段砌筑，浆砌片石采用挤浆法砌筑，应坐浆饱满，各砌块的砌缝应相互错开，不得有通缝和空缝，表面平顺整齐，与边坡嵌接牢固密贴。砌筑完成后应及时采取有效的养护措施。骨架砌筑前应按设计型式、尺寸挂线放样，开挖沟槽，沟槽尺寸根据骨架尺寸而定。砌筑骨架应从衔接处开始，自下而上砌筑，两骨架衔接处应处于同一高度。骨架应与坡面密贴，骨架流水面应与草坡表面平顺。骨架基础与下部侧沟平台，浆砌片石或浆砌片石水沟连接时，应整体砌筑，灰浆饱满不留缝隙。⑵边坡植物防护骨架内铺立体植被护坡网时，在纵横向每隔1m左右用不短于15cm竹钉垂直打入边坡固定，客土后夯拍，使网与坡面密贴。草籽需选用根系发达茎矮叶茂且适于本地区成活的多年生草种，喷播草籽含量每平方米不小于15～20g 。完成喷播后，需及时进行洒水养生。对漏喷、草籽发芽成活过9稀部位还应进行补喷。种草时分撒播和行播两种方式，草籽埋入深度不小于5cm，为使草籽均匀分布，可将种子与砂、干土或锯末混合。草籽养生期内，需用透气农膜覆盖，避免雨水冲刷。路堑边坡较陡或较高时，可通过试验采用草籽与含肥料的有机质泥浆混合，喷射于坡面。喷射机作业应严格执行操作规程：①应连续向喷射机供料；②保持喷射机工作风压稳定；③完成或因故中断喷射作业时，应将喷射机和输料管内的积料清除干净。6.劳动组织6.1劳动力组织方式：采用架子队组织模式。6.2施工人员结合试验段确定的施工方案、机械、人员组合、工期要求进行合理配置。劳动组织表负责人1人技术主管1人专兼职安全员1人工班长2人指挥人员1人技术、质检、测量及试验人员2人机械工、普工15人其中负责人、工班长、技术人员、专兼职安全员必须由施工企业正式职工担任，并可根据工程情况适当配备若干劳务工人。7.材料要求7.1水泥：应优先选用425号普通硅酸盐水泥水泥标号不得低于325号，性能符合现行水泥标准。7.2砂：应采用坚硬耐久的中粗砂，细度模数宜大于2.5，含水率直控制在5%～7%。7.3骨料：应采用坚硬耐久的中粗砂，粒径不宜大于15mm ；当采用碱性速凝剂时，不得使用含活性二氧化硅的石材。7.4外加剂：应选用符合质量要求的速凝剂，掺速凝剂后的喷射混凝土性能必须满足设计要求。7.5水：混合水中不应含有影响水泥正常凝结与硬化的有害物质，不得使用污水以及pH值小于4的酸性水和含硫酸盐量按SO计算超过水重1%的水。8.设备机具配置主要施工机械设备配置表砂浆搅拌机1台运输汽车2台9.质量控制及检验9.1质量控制各种水泥砂浆、混凝土的强度等级和石料的强度均应符合设计要求，并应符合现行《铁路混凝土与砌体工程施工规范》（TB10210）和《铁路混凝土与砌体工程施工施工质量验收标准》（TB10424）的规定。植物防护施工应符合设计要求，并符合《铁路路基边坡绿色防护技术暂行规定》的规定，按《铁路路基边坡绿色防护技术暂行规定》进行验收。砌筑的浆砌片石边坡防护应与边坡密帖，无空洞。泄水孔的位置、布置形式、孔径尺寸及泄水孔背反滤层设置规格应符合设计要求，且排水畅通。严禁倒坡。骨架护坡防护，护坡应及时安排施工，保护路基和防止水土流失。护坡施工前基础应稳定，坡面应平整密实。砌体各砌块的砌缝应相互错开，表面平顺整齐，与边坡嵌接牢固密帖。砌筑完成后应及时采取有效的养护措施。浆砌片石骨架应嵌入坡面一定深度，骨架表面应与骨架间植物防护衔接。 混凝土预制块防护，护坡应及时安排施工，保护路基和防止水土流失。施工前，其基底应稳定，坡面应平整密实。混凝土预制块拼装排列应整齐、平顺、紧密、美观，并与坡面及相邻砌体衔接密帖、稳定。勾缝应与路堤宜趋稳定后进行。喷层应与其基面牢固结合，不得漏喷、脱层。周边与基面之间应无空隙，锚杆锚固材料应无外漏现象，周边应封严。植物防护，坡面应平整、密实、湿润。铺、种植物后，应加强养护管理，直至植物成长覆盖坡面；移植的草皮应与基面钉合牢固，表面平整；有砌石骨架地段，砌石应嵌入坡面与草皮平齐相接；种草防护的草籽应均匀、全部落入坡面，应及时覆盖表土并适当拍压，做好保护措施；喷播植草应按实际要求施工，喷播材料与草种子应按配比充分搅拌均匀，清理好的坡面应提前湿润，喷洒应自下而上进行，草籽喷洒应均匀，不得流淌；对于利于草类生长的土质，应按设计要求在坡面先铺一层种植土，然后在进行草籽喷洒，及时做好养护直至覆盖坡面。9.2质量检验砌体施工允许偏差序号项目允许偏差浆砌片石干砌片石带截水沟浆砌片石砼预制块1平面位置±50mm±50mm±50mm±50mm2基底高程±50mm±50mm±50mm±50mm3坡顶高程－20mm，0－20mm，0－20mm，0－20mm，04坡度±0.5%±0.5%±0.5%5护肩，镶边及基础厚度、宽度不小于设计值不小于设计值不小于设计值不小于设计值6砌石厚度不小于设计值不小于设计值7垫层厚度不小于设计值不小于设计值不小于设计值8坡面平整度30mm30mm30mm10mm9骨架净距±50mm10宽度及边槽高度不小于设计值11骨架厚度及嵌置深度不小于设计值12踏步宽度、厚度不小于设计值13砼板边长＋6mm，－3mm14对角线长＋6mm，－3mm15厚度＋4mm，－2mm 混凝土预制块防护各部允许偏差、检验数量及检验方法序号检验项目允许误差施工单位检验数量检验方法1平面位置±50mm每段护坡抽样检验4点经纬仪2基底高程±50mm每段护坡每50m抽样检验3点水准仪测3坡顶高程-200mm每段护坡每50m抽样检验3点水准仪测4坡率±0.5%每段护坡每50m抽样检验3点吊垂线5护肩、镶边及基础厚度、宽度≥设计值每段护坡每50m抽样检验3点尺量6反滤层、垫层厚度≥设计值每段护坡每50m抽样检验3点尺量7坡面平整度10mm每段护坡每50m抽样检验3点2.5m长度尺量8混凝土板外形尺寸边长+6-3mm按混凝土预制块数量的2%抽样检验尺量对角线长+6-3mm厚度+4-2mm喷射混凝土锚杆的允许偏差、检验数量及检验方法序号检验项目允许误差施工单位检验数量检验方法1锚杆深度-50mm按锚杆数量每坡面抽样检验10%尺量2锚杆间距+50mm按锚杆数量每坡面抽样检验10%尺量3锚杆长-30mm按锚杆数量每坡面抽样检验10%尺量喷射混凝土防护各部的允许偏差、检验数量及检验方法序号检验项目允许误差施工单位检验数量检验方法1平面位置±50mm每段护坡抽样检验4点经纬仪测2地面高程±50mm每段护坡每50m长抽样检验3点水准仪测3坡顶高程-200mm每段护坡每50m长抽检检验3点水准仪测4坡度0.5%每段护坡每50m长抽检检验3点吊垂线植物防护覆盖率、成活率序号项目覆盖率（%）成活率（%）1一般地区植草防护土质路基边坡85—2石质路基边坡70—3种植藤本植物、灌木、乔木防护土质路基边坡—804石质路基边坡—705干旱地区植草防护土质路基边坡65— 6种植藤本植物、灌木、乔木防护—707寒冷地区植草防护土质路基边坡80—8石质路基边坡70—9种植藤本植物、灌木、乔木防护土质路基边坡—7510石质路基边坡—7010.安全及环保要求10.1安全要求⑴施工区域应设警示标志，严禁非工作人员出入。⑵施工中应对机械设备进行定期检查、养护、维修。⑶为保证施工安全，设一名专职安全员负责现场安全工作，坚持班前进行安全交底制度。⑷施工中制订合理的作业程序和机械车辆走行路线。10.2环保要求严禁将生活污水直接排放至江河中，含油废水经隔油池处理后排放，防止油污染地表和水体。
