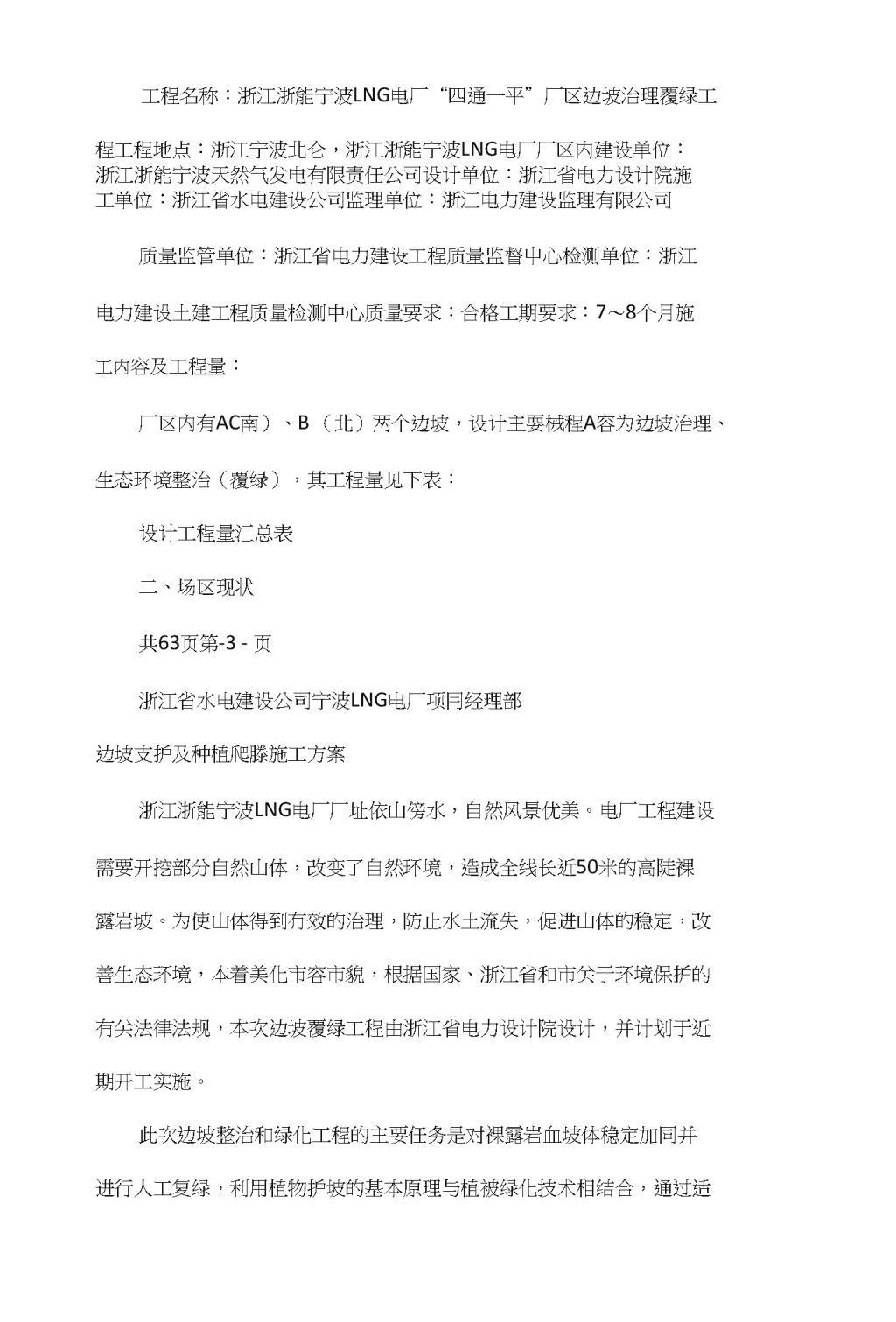

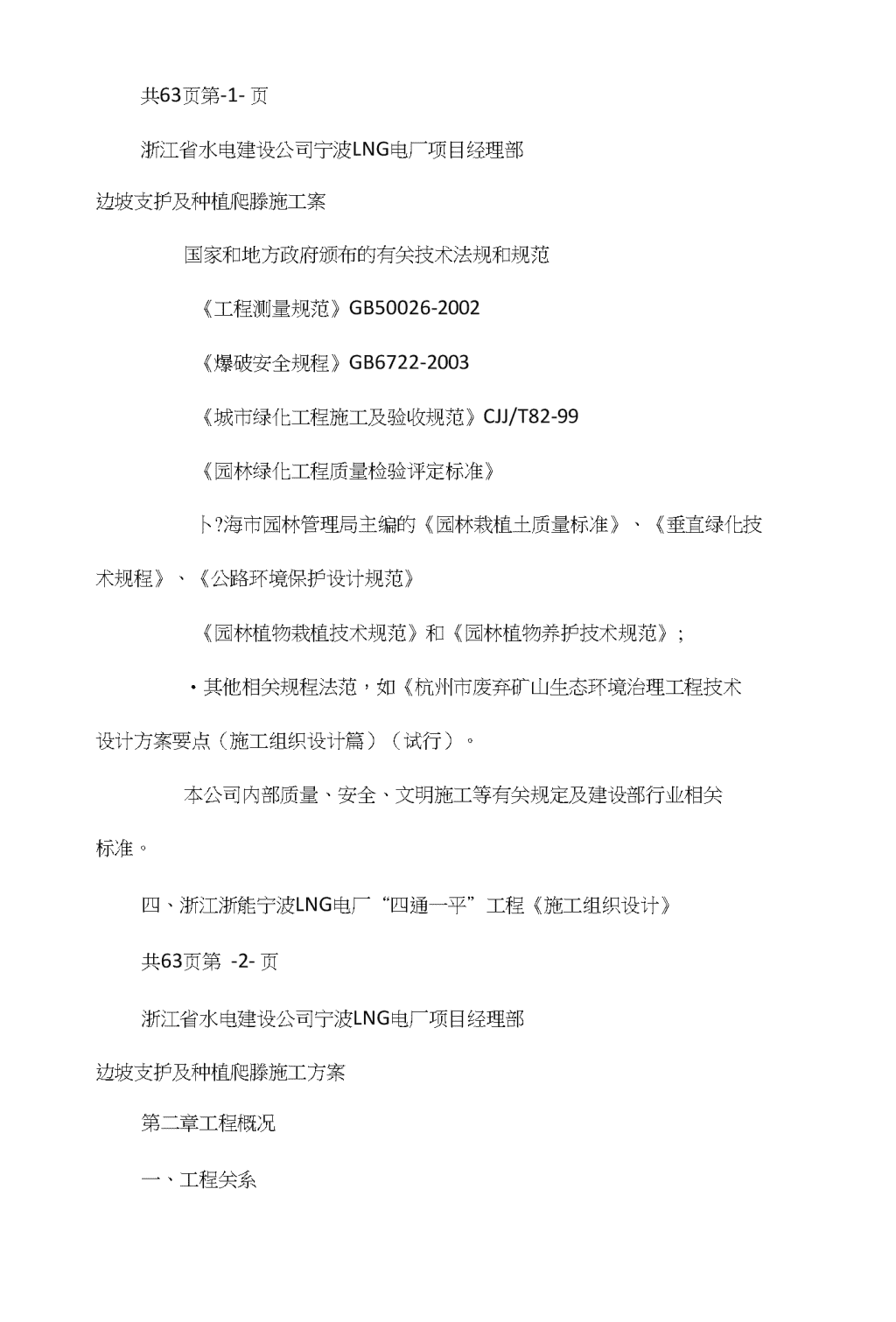

边坡防护施工方案（新方案改）浙江省水电建设公司宁波LNG电厂项B经理部边坡支护及种植爬滕施工方案浙江浙能宁波LNG电厂“四通一平”工程边坡支护与种植爬滕施工方案第一章编制依据一、施丁.图纸由浙江省电力设计院设计的浙江浙能宁波LNG电厂工程施工图纸:二、主要法规一一《中华人民共和国环境保护法》；一一《中华人民共和国矿产资源保护法》；一一《中华人民共和国矿山安全法》；一一《中华人民共和国安全生产法》；一一其它必须遵守的国家、地方的法规、条例三、主要技术规程、规范及相关文件——《建设工程项目管理规范》GB/T50326-2001；——《建筑边坡工程技术规范》GB50330-2002；——《混凝结构工程施工质量验收规范》GB50204-2002；——《锚杆喷射混凝土支护技术规范》GB50086-2001； 共63页第-1-页浙江省水电建设公司宁波LNG电厂项目经理部边坡支护及种植爬滕施工案国家和地方政府颁布的有关技术法规和规范《工程测量规范》GB50026-2002《爆破安全规程》GB6722-2003《城市绿化工程施工及验收规范》CJJ/T82-99《园林绿化工程质量检验评定标准》卜?海市园林管理局主编的《园林栽植土质量标准》、《垂直绿化技术规程》、《公路环境保护设计规范》《园林植物栽植技术规范》和《园林植物养护技术规范》;•其他相关规程法范，如《杭州市废弃矿山生态环境治理工程技术设计方案要点（施工组织设计篇）（试行）。本公司内部质量、安全、文明施工等有关规定及建设部行业相关标准。四、浙江浙能宁波LNG电厂“四通一平”工程《施工组织设计》共63页第-2-页浙江省水电建设公司宁波LNG电厂项目经理部边坡支护及种植爬滕施工方案第二章工程概况一、工程关系 工程名称：浙江浙能宁波LNG电厂“四通一平”厂区边坡治理覆绿工程工程地点：浙江宁波北仑，浙江浙能宁波LNG电厂厂区内建设单位：浙江浙能宁波天然气发电有限责任公司设计单位：浙江省电力设计院施工单位：浙江省水电建设公司监理单位：浙江电力建设监理有限公司质量监管单位：浙江省电力建设工程质量监督屮心检测单位：浙江电力建设土建工程质量检测中心质量要求：合格工期要求：7〜8个月施工内容及工程量：厂区内有AC南）、B（北）两个边坡，设计主耍械程A容为边坡治理、生态环境整治（覆绿），其工程量见下表：设计工程量汇总表二、场区现状共63页第-3-页浙江省水电建设公司宁波LNG电厂项冃经理部边坡支护及种植爬滕施工方案浙江浙能宁波LNG电厂厂址依山傍水，自然风景优美。电厂工程建设需要开挖部分自然山体，改变了自然环境，造成全线长近50米的高陡裸露岩坡。为使山体得到冇效的治理，防止水土流失，促进山体的稳定，改善生态环境，本着美化市容市貌，根据国家、浙江省和市关于环境保护的有关法律法规，本次边坡覆绿工程由浙江省电力设计院设计，并计划于近期开工实施。此次边坡整治和绿化工程的主要任务是对裸露岩血坡体稳定加同并进行人工复绿，利用植物护坡的基本原理与植被绿化技术相结合，通过适 合的生态工程技术对厂区裸露岩面的植被进行人工恢复，达到恢复土石截面、裸露岩面、荒坡地等的植被，并尽可能达到复绿植物的自然生长，重现自然风貌的目的。主要工程内容为：边坡加固治理、喷混植生、藤蔓种植。根据该边坡工程的现场情况，综合覆绿的最佳施工季节、冃前正在开山取料的实际情况和工程施工的安全因素，A、B两个边坡均应考虑在开山形成边坡面后进行施工，另覆绿施工的最佳时间为8〜10月期间，覆绿养护最佳时间在10〜11月时间段6。考虑到冃前LNG电厂在炸山取料的实际工期情况，一般计划边坡支护工作可在年内实施完成，覆绿工作估计要在明年实施。三、场区地质环境条件3.1工程气象本工程厂址所在区域属亚热带季风气侯，四季分明，气侯温和湿润，气温年际变化小，湿度大，雨量充沛，风向风速随季节变化明显。厂址处无气象观测资料，其气象要素特征参考舟III沈家门气象站资料，根据沈家门气象站历年气象观测资料统计，累年平均气温为16.3度，累年平均最高气温为19.9度，累年平均最低气温为13.6度，累年平远离降水量为1265.9mm。3.2水文条件本工程厂址近海，海区潮汐受地形影响显著，浅海分潮明显，潮汐属非正规半F1浅海潮。根据工程所在海区的定海潮位站1978〜2004年实测潮位资料系列，实测最高潮位3.15m，实测最低潮位米，平均高潮位1.22m， 平均低潮位-0.81m，平均海平面0.22m，最大潮差4.18米，最小潮差0.03m,平均潮差2.02m,平均涨潮历时5小时41分,平均落潮历时6小时44分。海区浅海分潮流具有极人的比重，潮流属非正规半日浅海潮流。潮流运动形式：螺头水道潮流运动和往复流为主，在鸟屿附近，由于鸟屿影响往复流屮的流矢较为分散，在穿山半共63页第-4-页浙江省水电建设公司宁波LNG电厂项B经理部边坡支护及种植爬滕施工方案岛屿沿岸，由于众多矶头影响，近岸有涡旋、回流的存在。厂址前沿海域为一相对封闭的水域，外海混合浪对其影响较小，堤前波浪主要由当地局部风场生成。3.3地质条件本工程厂址附近主要深大断裂带有：温州一镇海大断裂、昌化一普陀大断裂。厂区边坡基岩工程边坡，基岩主要由上侏罗纪的青灰色岩组成。边坡区内岩层分布厚度大，层理面不发育，摺皱现象不明显。岩石全风化层厚度变化较大。一般情况下为lm左右，但在局部地段可达5〜6m，强风化层一般在3m以内。风化的差异性表现明显。凝灰岩单轴饱和坑压强度范围值为19.5〜50.4MPa,平均值为34.7MPa,取应用值为35MPa。边坡山体岩石以中风化为主，岩体高倾角节理裂隙发育，岩体属于碎裂结构，基本质量级别以III级为主体。3.4边坡情况边坡位于宁波北仑LNG厂区内西南、西北两侧，边坡共有A、B两处， 主要为电厂建设开山取料所形成的边坡,山体较完整；A边坡位于厂区西南侧,边坡朝北方向，起坡高程为4.25米，最高51.00米，最大坡高46.75米；B边坡位于厂区西北角，边坡朝向东南，起坡高程为4.25米，最高31.00米，最大坡高27.75米。根据施工现场踏勘了解，B边坡已基本成形，山体坡面风化较严重，A处坡面目前正在开山取料；A、B两边坡均采用预裂爆破法施工。四、施工重点、难点及工程对策1、分段及分块施工多、最佳施工根据本工程施工要求，本次边坡覆绿治理计划工期要求在6-8个月完成，边坡又分A、B两段，边坡支护施工完成后又需要跟随着覆绿工作的实施，根据施工现场的实际开山出渣情况可知，由于临近冬季和春节施工，施工组织较为困难，同时，边坡施工结束后冬季乂不为覆绿施工的最佳时段，故对应边坡及覆绿分阶段实施施工，对总体的工期时间影响较大。对策：？组织保证：我公司对此工程非常重视，对施工方案、施工组织进行了周密的研究，并对施工方案进行多次研讨和施工方案修改，为确保工期，我公司在高边坡支护施工、边坡绿化具体工作方面将驻具有丰富施工经验的管理人员、施工队伍，边坡组织管理、协调。?资源保证：我公司将协调并确保在本工程需要的施工设图示，根据施工需要及时运抵现场，及吋展开工作，后期根据施工进度需要，及吋调整流器和增补施工赶工的必要设备。?在施工过中，我们将紧紧围绕“以支护为主线、以覆绿为重点、优 先安排上下垂直运共63贞第-5-页浙江省水电建设公司宁波LNG电厂项目经理部边坡支护及种植爬滕施工方案输、确保安全施工”这一精祌进行施工组织。2、开挖边坡高、地形陡峭，施工安全问题突出本次施工的髙边坡由于边坡高，地形起峭，施工安全问题较为突出。对策：？高边坡施工前，首先对边坡地形、地质条件和开山形成的坡IAJ角度进行预先测量，釆集好边坡的各项实际数据，并对施工脚手架的安全搭设进行预先的安全设计和实际对比，以确保施工安全。?对脚手架、安全网、电器设备进行严格的检杳验收制度，以杜绝人为的因素造成成不安全环境。?建立安全生产工作责任到人的管理制度，进行严必的施工技术、安全技术三级交底制度，提升工作技术素质的安全生产知识。?根据高边坡的地形地貌实际情况，设置安全、有效的水平运输和垂直运输通道，确保施工人员、工程材料和机械设备的有效运输和安全管理工作。共63页第-6-页浙江省水电建设公司宁波LNG电厂项B经理部边坡支护及种植爬滕施工方案第三章施工部署 一、施工组织管理组织机构主要管理人员队长：黄运平副队长：张方晗技术负责：方东辉安二、施工程序前期准备一削坡刷方、坡面整理一锚杆施工一挂设钢筋网一喷射混凝土-＞马道水沟及种植槽施工一回填种植土一坡面清理一种植爬藤一安装喷灌系统一初步验收一养护管理一竣工验收。共63页第-7-页浙江省水电建设公司宁波LNG电厂项B经理部边坡支护及种植爬滕施工方案第四章施工准备一、施丄人员准备做好施工管理人员上岗前的岗位培训工作，使施工管理人员保证熟练掌握施工工艺、操作方法，经考核合格后方能上岗。对工程技术人员、质量管理人员、安全管理人员进行集中培训，学习新规范、法律、法规，当地人民政府的有关规定。做好施工技术交底、特种作业安全技术交底，使全部管理人员做到心中有数。做好劳务人员的培训工作，在进场前，对参与本工程施工的全体劳务人员进行安全、文明施工及管理宣传教育。对特种作业人员进行集中培训，考核合格后方能上W。对各专业队伍进行施工前技术、质量、安全交底。拟投入本工程月最高峰人数为80人，主要劳动力计划，详见下表“劳 动力投入计划表”。劳动力投入计划表二、技术准备1.1与本工程施工有关的规程、规范、标准的准备根裾工程施工图纸，配备与本工程有关的规范、规程及有关标准，并分发给相关工程技术人员。1.2熟悉和审阅施工图纸、组织进行图纸会审共63页第-8-页浙江省水电建设公司宁波LNG电厂项冃经理部边坡支护及种植爬滕施工方案1.3技术文件的编制与交底、主要试验计划?技术工作计划：根据本工程的设计和施工特点，经过详细技术论证，按期编制缜密、合理的施工组织设计及各分部分项工程施工方案、作业指导书，施工组织设计、施工方案、作业指导书必须经监理、业主审批后才能实施。施工组织设计、施工方案、作业指导书要对作业人员进详细技术交底，技术交底要及时准确并有针对性。?试验工作计划：根据本工程施工的具体情况，及时计算各种施工物资（主要原材料、成品、半成品）的用量，按有关规范、标准进行试验工作，主要试验项目计划见下表。主要试验项目计划表三、施工现场准备 3.1施工场地准备3.1.1施工平面布置原则1、所有临时设施布置，布置在业主征地范围内；2、临时建筑物布置因地制宜，尽量减少填挖平整工程量；3、所有临时设施均应符合劳动保护及技术安全和防火要求；4、有利于生产、方便生活，在不影响安全的条件下，居住区尽量靠近施工区，以缩短人共63页第-9-页浙江省水电建设公司宁波LNG电厂项目经理部边坡支护及种植爬滕施工方案员到工地的往返时间。3.1.2施工临时设施布置1、我公司在厂区外附近的沙湾村借用了一批待拆的民房，作为施工人员生活用房，生活临时建设不另建造,能基本满足生活居往需要。2、施工现场设置办公用房一间，设置仓库一间，设置钢筋制作场地和临时村料堆放场地各一个，用来加工并堆放钢材、水泥及堆放机械、车辆配件和其它消耗材料，以方便工程材料管理、机械车辆的维修和检修。3、具体生产、办公区域场地的布置详见“施工现场平面布置图”。4、临时设施及施工用地计划表如下：临时设施及施工用地计划表3.2现场交接准备 主要的现场交接是对各控制点、控制线、标高等进行复核，对目前的施工现场进行调整准备，以便整个现场能符合我公司的施工部署原则及要求，这些工作需在施工前全部完成。3.3施工机械器具合理安排和使用机具是木工程按期完成的关健，根据木工程的现场情况和工期要求，现将机具设备、器具按排如下表：共63页第-10-页浙江省水电建设公司宁波LNG电厂项冃经理部边坡支护及种植爬滕施工方案主要施工机械设备配备表主要测量及计算器具一览表3.4施工用水、用电计划3.4.1施工用水计划边坡支护施期间施工用水量主要边坡清洗和喷射混凝土施工期间的用水量，日最大需求量为100立方米，一般需求仅10—40立方米左右。施工用水接口位于A边坡西南侧，采用1。5寸镀锌管引接至施工现场办公堆场区，引接线路长度约为500米左右面。边坡清洗及喷射混凝土施工用水采用在镀锌管接头处安装增压泵，上接1寸PVC或橡胶共63页第-11-页浙江省水电建设公司宁波LNG电厂项冃经理部 边坡支护及种植爬滕施工方案软管，以确保在高边坡上施工时的水压和灵活引接。3.4.2施工用电计划⑴施工用电总体计划曲厂厂区内现场冇两台变压器（分别为630KVA和800KVA）,可满足两个边坡施工用电.其中800KVA变压器位于A边坡的东南角，距A边坡较近，A边坡施工时可从该变压器处装表引接，引接电缆线约需要600米左右。B边坡距630KVA变压器较近，B边坡施工用电从630KVA变压器引接，引接缆为600米左右。（2）施工用电引接：施工电源接自A变压器（A边坡接自800KVSA的变压器，B边坡接自630KVA变压器），内设隔离闸刀、断开器、计量装置等相应的一次及二次设备和回路，其中断路器带零序反时限和过流保护。接至现场施工两分总配内隔离闸刀、断路器、计量装置、漏电保护器等。引接工艺流程：配电箱开箱检查一设防备搬运一配电动力箱安装一电缆敷设一回路检査一送电运行验收。(3)施工现场主要用地设备一览表注：边坡施工期间耍求的施工动力较高，照明电容量为418KW，边坡覆绿工程施工期间用电容量为131KW的施工动力配套。(4)施工电源电缆敷设、配置原则用电系统根据各种用电设备在施工现场的布置情况，地妞电缆架空,过道路电缆埋设加套管保护，照明线路采用10MM2BXF型铜芯橡皮绝缘电 缆，用电设备接地线截面积大丁2。共63页第-12-页浙江省水电建设公司宁波LNG电厂项目经理部边坡支护及种植爬滕施工方案5MM2BXF型铜芯聚乙烯绝缘软，必须满足电气安装施工规范按GB50254-94。⑸计划用电缆根据现场平面图，各类电缆线计划用量见下表：(6)施工用电安全措施①施工用电采取四级漏电保护；②配电箱采取接地、接零保护措施；③工程配备1名安全员负责安全管理、配备1名专业电工；④现场施工用电采用三相五线制；⑤配电箱设置总开关，同时做到一机一闸一漏电保护器；⑥照明与动力电用分开，插座上标明设备使用名称；⑦电工经常检查整理，发理问题必须立即解决。凡是触及或接近带电体的地方，均应采取绝缘保护以及保护安全距离等措施。电力线和设备造型必须按国家标准限安全截流量，所有电气设备和金属外壳必须具备良好的接地和接零保护，所有临时电源和移动电具必须装置有效的二级漏电保护开关。经常对职工进行电气安全教育，未经考核合格的电工、机工和其他人员一律不准上岗作业；⑧所在使用的配电箱必须符合jG46-88规范要求的铁壳标准电箱，所 有配电箱、开关箱必须编号，箱内电气完好匹配；①接地：工作接地的电阻值不得大于4欧姆，保护零线每一重复接地装置电阻值应不大于10欧姆，并由电工每周检测一次，做好原始记录。保护零线必须选择不小于10MM平方的绝缘铜线，统一标志为绿/黄双色线。所有电机、电器、照明器具、手持电动工具的金属外壳，不带电的外露导电部分，应做扣护接零；②施工现场严禁使用花线、塑料胶质线作拖线箱的电源线，严禁使用木制的拖线箱，极及民用塑壳拖线板。3.5材料准备根据工程血积确定主要材料数量，并落实有关其他材料供应工作，及时组织前期的周转材料进场，以确保顺利施工。共63页第-13-页浙江省水电建设公司宁波LNG电厂项目经理部边坡支护及种植爬滕施工方案主要材料供应计划3.5.1、本工程所用材料均由施工单位自购。本工程所需材料在编制工程预算时，在分项工程明细表中分析出主要材料数量，编制项目计划书时按施工进度计划计算出每周所需的材料用量，按需分批次组织进场。3.5.2、主要材料供应商的确定：先在公司合格供应商名录屮筛选出候选供应商，并在此基础上对候选供应商进行重新调查评定，最后确定信誉好、质量可靠、供应能力强的供应商作为木工程的材料供应商。初步拟定 本工程主要材料的品牌如下：钢筋宝钢、沙钢、上钢、杭钢等大厂（Q235、HRB335）混凝土现场自拌混凝土水泥三狮、虎头等大厂（P.032.5级、42.5级）泥炭土东北产泥炭土3.5.3、施工材料进场计划进场后三天内进脚手架钢管50吨，025钢筋25吨，022钢筋10吨,水泥、砂石待半月后陆续进场。共63页第-14-页浙江省水电建设公司宁波LNG电厂项目经理部边坡支护及种植爬滕施工方案第五章主要分部分项工程施工方法一、施工测量测量工作是保证施工成果符合设计的基本条件，是掌握整体质量的第一步，必须高度重视。测量工作包括地形图、断面、治理区域放样、高程控制等工作。施工测量的精度应符合路线允许闭合差取自《工程测量规范》GB50026-93[9.3.4款]。1、施工测量进行1:1000地形图、断面、治理区域放样测量。2、施工工艺设备：拓普康311型、精度2”的全站仪、S3水准仪。 施工开始埋置测量控制点。当无法保留时另设桩点于治理区范围附近。当地形许可时，移钉各点的方向，直线上为垂直于中线、曲线上垂直与该点的切线方向。基本方法严格按照测量规程操作。二、边坡施工作业垂直、水平运输方法1、边坡施工垂直运输①施工作业面情况及垂直运输的重要性：木次施工内容共包括边坡支护和覆绿两阶段的作业内容，同时存在A边坡和B边坡两个施工作业1AJ;A边坡位于厂区两南侧，边坡起坡高程为+3.75米，最高高程为+51米，其中在+19.5米和34.25米分别存在3米宽的2个上下平行马道，总体坡率约为1.0.7;B边坡位于厂区西南侧，边坡起坡高程为+5米，最高高程为+31.0米，其中在+14.25为和24.25米分别存在3米宽的2个上下平行马道，总体坡率约为1:0.7根据设图纸和施工流程要求，山体锚杆喷射网的施工采用逆作业法从上往下施工，边坡施工作业所需要的施工机械设备、工程材料以及施工作业均需要从厂区地面运送至边坡作业面方可实施施工和安全作业，其垂直运输问题尤为重要。②垂直向运输具体措施：为了解决施工垂直向工程材料运输的问题，在边坡的端部各修筑一条上山坡的临时道路，或者在边坡上下高度较小处设置上下走垂直向通道等措施。根据本次施工A、B两个边坡的现场情况分别设置，并以A边坡为重点进行布置。B边坡因为边坡高度较小，边坡长度为131米，整体坡率为1:0.88, 根据施工现场的踏勘了解，在边坡的东北角外侧临时开辟一条上坡道路，该路自地面5米至坡面第-15浙江省水电建设公司宁波LNG电厂项B经理部边坡支护及种植爬滕施工方案+24.25米，宽约4米，并将该道路设置以约1:1.〜1:1.6的上坡道路，能够满足小型货车上坡运输的需要，以确保该边坡施工时人员、材料及施工机械搬运至边坡作业面。A边坡最高高度达46.75米，边坡长度约376米，整体坡率为1:0.8，边坡共有2节组成，西南角一侧位于厂区，西北角一侧临近大海，根据施工现场踏勘了角，可在两南角一侧处设置一条上坡道路，起点高程为+3.75米，并至该边坡第二级台阶+34.25米处，道路净高度为30米，设置成宽约4米1:1.2-1：1.6的上坡道路，基本可满足施工人员上坡及材料搬运的需要，上坡设置过程并满足与第一台阶面和第二台阶面的贯通，并利用3米宽的马道作业水平向的运输道路。由于A边坡较长，施工运输仅一个通道上坡一般不能满足要求，在A边坡(8A+49.45,9B+01.82)边坡坐标点附近设置一座白地面至第二级台阶处的垂直升降机作业边坡施工的另一垂直向运输通道。具体详见施工平面布置图。另处拟备用垂直运输方案：配备5〜6只毛驴作为畜牧运输工具，解决部分袋装水泥和其它另零星材料及施工工具的搬运问题，采用泵送砼解决第一级台阶处边坡排水沟施工时混凝土搅拌及运输问题。2、水平运输利用锚杆施工作业平台作为施工人员及成品材料的水平通道。作业平 台上严禁大量堆积施工材料。空压机、砂浆搅拌机布置在处层马道上，并相对固定。锚杆施工将搭设工作平台，锚杆钻机及锚杆材料的堆放及局部垂直和水平运输在工作平台上进行，已进行了专项设计交符合其整体安全情要求三、削坡、坡面整理根据本工程治理方案的要求，结合工期、岩石类型、山体高度、周边住宅区及土石方量等诸多因素，拟定采用手持式风钻结合人工挖掘的刷（削）坡工艺。1、削（刷）坡时须自上而下分层进行，不乱挖、不超挖，避免施工对边坡体稳定和坡下已有建筑物造成不利影响。2、施工时在施工影响区域设立警示标志，作业面影响范围内人员撤3、削坡刷方后在原边坡面及削坡后的边坡，采取人工钢钎清除危岩、活动岩、滚石和坡顶临空岩，若钢钎撬挖有难度，可采用小风钻协助，修坡时，应尽量减少对围岩的扰动和破坏。对局部低凹或存在忌坡时，先用浆砌块石“填平补齐”支撑加固。共63页第-16-页浙江省水电建设公司宁波LNG电厂项目经理部边坡支护及种植爬滕施工方案四、边坡锚杆施工4.1施工作业平台搭设 锚杆施工区施工平台要按台阶式分层搭设，每排锚杆一个台阶。由下往上逐层台阶式搭设，锚杆逐排施工。本工程全部采用落地式钢管脚手架沿边坡进行搭设，单立杆。落地式钢管脚手架采用048X3.5钢管搭设，立杆纵向间距1.5m,横向间距1.2m,步距为1.80m,内排立杆靠山体边坡进行搭设。直线距离9m设置一道与各个边坡相平行的剪刀撑，并在架体垂直面形成网格，保证架体稳定，脚手架底部立杆采用不同长度钢管参差布置，使相邻两立杆的上下杆连接处相互错开50%，以保证脚手架的整体性。搭设平台架管的要求：①对于架管底部地面不平处，应挖凿平整后再搭设。②加管底部必须垫木块以加大受力血积，减少架管沉降。③适当架设剪刀架以及斜撑，以便平台整体稳固。具体详见专项方案。4.2原材料备制①锚杆材料：锚杆材料采用20锰硅钢筋或注浆锚杆，钢筋直径025mm、/®22mm,按设计要求规定的材质、规格备料，并进行调直、除锈、除油，以保证砂浆锚杆的施工质量和施工的顺利进行。②水泥；普通水泥砂浆选用普通硅酸盐水泥，在自稳时间短的围岩条件下，宜用早强水泥砂浆锚杆。③砂：宜采用清洁、坚硬的中细砂，粒径直不宜大于2.5mm,使用前应过筛。④配合比：普通水泥砂浆的配合比：水泥：砂：水宜为1:0.3:0.4(重量比)，水灰比为0.50;⑤砂浆备制：砂浆应拌合均匀，随拌随用。一次拌和的砂浆应在初凝 前用完，并严防石块杂物混入，主要为了保证砂浆本身的质量及砂浆与锚杆杆体、砂浆与孔壁的粘结强度，也就是为了保证锚杆的锚固力和锚固效果。4.3锚杆施工4.3.1锚杆施工工艺流程(见下图)4.3.2钻孑L43.2.1、钻孔定位与开孔：锚杆施工前，应根裾设计图纸进行测量放样，在坡面用红油漆标出孔位。锚孔孔径4>81mm,采用锚杆钻机成孔。根据设计确定钻孔方位，然后用测角仪确定主动钻孔倾角，保证钻孔与坡面垂直，保证钻孔质量。共63页第-17-页浙江省水电建设公司宁波LNG电厂项0经理部边坡支护及种植爬滕施工方案边坡锚杆施工工艺流程图43.2.2、钻孔精度控制：(1)钻孔过程，应经常检查钻孔的准直度，一般偏离轴线的钻孔误差不超过钻孔长度的5%。(2)锚杆孔任何长度上偏离轴线的允许误差不大于锚杆长度的1/30。(3)钻孔入口点的误差要控制在土75mm。锚杆钻距误差不宜超过150mmo(4)一般情况下钻孔的位置不能随意变动，当受某种条件的限制而 无法在设计的位置钻孔时，实际孔位与设计孔位的误差应小于20cm，或按监理工程师和设计单位的要求施工。43.2.3、钻孔深度：钻孔深度是一个重要|Aj容，钻孔实际深度要大于锚杆有效长度，否则，可能出现锚杆外露部分过长，影响锚固效果。按规范要求钻孔深度误差不宜大于±50mm。孔内不得有碎土、杂质及泥浆，要编号登记各孔最终参数，并用编织物将孔口堵好。43.2.4、清孔：校对孔深符合设计深度后，采用高压清水或髙压风管吹孔，将孔内积水共63页第-18-页浙江省水电建设公司宁波LNG电厂项目经理部边坡支护及种植爬滕施工方案和岩粉、碎悄等杂物吹洗干净。4.3.3锚杆杆体的组装与安放本工程锚杆是用®25或®22的II级钢筋制作，制作应按照以下程序进行：(1)本工程锚杆长度为9米与6米两种，6米长锚杆用12米定尺钢筋切割成两断后制作。9米长锚杆用9米定尺钢筋制作。严格按设计要求制作锚杆，为使锚杆处于钻孔中心，应在锚杆杆件上安设定中架(粗钢筋杆体沿轴线方向每隔1.0〜2.0m设置一个定中架)，按设计图纸制作。(2)对制作锚杆的钢材，其型号、规格要符合设计要求。锚杆钢筋必须平直、顺直、除油除绣。(3)安放锚杆杆体时，应防止忏体扭曲、压弯，注浆管宜随锚杆一同放入孔内，管端距孔底为50〜100mm,杆体放入角度与钻孔倾角保持一 致，安好后使杆体始终处于钻孔屮心。(1)若发现孔壁坍塌，应重新钻孔、清孔，直至能顺利送入锚杆为止。(2)、锚杆下料长度为设计长度，如果深度有变化，耍根裾锚孔深度下料。4.3.4注浆(1)注浆材料应根据设计要求确定，一般宜选用水泥：砂：水宜为1：0.3：0.4(重量比)，水灰比为0.50。(2)浆液应搅拌均匀，所用黄砂必须过筛，浆液随搅随用，浆液应在初凝前用完，注浆管路应经常保持畅通。(3)采用灰浆泵灌注，浆液按设计要求配制，注浆前先检查排气管是否畅通，确认畅通后，扎好止浆袋方可注浆。注浆管可逐段拔出，但要求注浆管端头始终保持在浆液内。注浆应连续进行，浆体必须饱满，注浆压力疲按设计要求达到0.4Mpa。锚杆安装注浆后，不得随意敲击，三天内不得悬挂重物。(4)浆液硬化后不能充满锚固体时，应进行补浆，注浆量不得小于计算量，其充盈系数为1.1〜1.3。(5)拔出套管，拔管时应注意钢筋有无被带出的情况，否则应再压进去直至不带出为止，再继续拔管。(6)注浆完毕应将外露的钢筋淸洗干净，并保护好。4.4质量标准 4.4.1保证项目共63页第-19-页浙江省水电建设公司宁波LNG电厂项B经理部边坡支护及种植爬滕施工方案(1)锚杆工程所用原材料、钢材、水泥浆、水泥砂浆标号必须符合(2)(3)锚固体的直径、标高、深度和倾角必须符合设计要求设计要求。锚杆的组装和安放必须符合《锚杆喷射混凝土支护技术规范》GB50086-2001的要求。4.4.2允许偏差(1)锚杆水平方向孔距误差不应大于50mm,垂直方向孔距误差不应大于100mm。(2)钻孔底部的偏斜尺寸不应大于锚杆长度的3%。(3)锚杆孔深不应小于设计长度，也不宜大于设计长度的1%。(4)锚杆锚头部分的防腐处理应符合设计要求。5施工注意事项5.5.1避免工程质量通病(1)根据设计要求和岩层条件，认真编制施工组织设计，选择合理的钻进方法，认真操作，防止发生钻孔坍塌、掉块、涌砂和缩径，保证锚杆顺利安插和顺利灌注。(2)按设计要求正确组装锚杆，正确绑扎，认真安插，确保锚杆安 装质(1)按设计要求严格控制水泥浆水泥砂浆配合比，掌握搅拌质量,并使注浆设备和管路处于良好工作状态。5.5.2主要安全技术措施(1)施工前应认真进行技术交底，施工中应明确分工，统一指挥。(2)各种设备应处于完好状态。(3)注浆管路应畅通，防止塞泵、塞管。(4)机械设备的运转部位应有安全防护装置。(5)电器设备应设接地、接零，并由持有效证件的电工安装操作，电缆、电线必须架空。(6)施工人员进入现场应戴安全帽，操作人员应精神集屮，遵守有关安全规程和技术规范。(7)锚杆钻机应安设安全可靠的反力装置。五、喷射混凝土及钢筋网施工5.1钢筋网挂设锚杆施工完成后，各锚杆间釆用06钢筋网，钢筋按设计要求准确下料，运至指定位置，共63页第-20浙江省水电建设公司宁波LNG电厂项目经理部边坡支护及种植爬滕施工方案利用锚杆施工时的施工平台，按设计图纸要求绑扎固定并确保钢筋的保护层厚度百小于50mm。5.1.1施工准备(1)钢筋进场时，应按现行国家标准《钢筋混凝土用热轧带肋钢筋》GB1499等的规定抽取试件作力学性能检验，其质量必须符合有关标准的规定。 并将产品合格证、出厂检验报告和进场复验报告报给监理。(2)当发现钢筋脆断、焊接性能不良或力学性能显著不正常等现象时，应对该批钢筋进行化学成分检验。5.1.2钢筋除锈钢筋加工前如钢筋表面有油渍、漆污、铁锈、浮皮、颗粒状或片状老锈等应以淸除，使其表面洁净。钢筋除锈可用人工除锈。5.1.3钢筋矫直(1)钢筋应平直，如局部弯曲度超过标准的，应予以矫直后冰可使用。由于本次使用的钢筋为®25螺纹钢，采用机械方法调直。(2)钢筋加工的开头尺寸应符合设计耍求，其偏差应符合表“钢筋加工的允许偏差”的规定。5.1.4下料由于本次使用的钢筋为06圆钢，采用人工剪断，钢筋长度根据施工缝长度及施工便利，下料长度为6米，切割时要保证断料长度的准确性。5.1.5钢筋网绑扎及隐蔽工程验收1.5.1、钢筋的连接方式应符合设计要求。1.5..2、钢筋的接头宜设置在受力较小处。同一纵向受力钢筋不宜设置两个或两个以上接头。接头末端至钢筋弯起点的距离不应小于钢筋直径的10倍。 1.5.3、同一构件屮相邻纵向受力钢筋的绑扎搭接接头宜相互错开。同一连接区段内，纵向受拉钢筋搭接接头面积百分率应符合下列规定:①对梁类、板类及墙类构件，不宜人于25%;共63页第-21-页浙江省水电建设公司宁波LNG电厂项冃经理部边坡支护及种植爬滕施工方案②对柱类构件，不宜大于50%;③当工程屮确有必要增大接头面积百分率时，对梁类构件，不应大于50%；对其他构件，可根据实际情况放宽。纵向受力钢筋绑扎搭接接头的最小搭接长度应符合规范规定。1.5.4钢筋网与锚杆焊接连接。1.5.5钢筋须调直除锈，按规定长度下料、安扎、焊、顺序堆放在工作面上使用。1.5.6钢筋必须安装顺直，紧贴初喷砼表面，钢筋焊接完成后，在二次喷砼时，钢筋极少颤动。1.5.7在有钢筋的工作面上复喷砼，其喷射作业与无钢筋情况要求不同,前者要求将钢筋背后喷护密实，钢筋表面不残留回弹物，以使钢筋冇较大的握着力，有钢筋时，如果对着直喷，反而加大回弹量，因此在钢筋网外喷护，喷砂应保持一个角度，既能使钢筋背后空部密实充填，又可使回弹减少。1.5.8钢筋表而保护层厚度不小于3cm,不允许将锚杆、钢筋头外露。 1.5.9钢筋的铺设在第一次喷射砼和锚杆施工后进行。5.2泄水孔施工每个坡面一般设置3排泄水孔，水平间距一般为5米左右，泄水孔入口处设置反滤层，泄水孔采用50mm的UPVC管，反滤层采用厚100cm左右的20-40mm砾石加5mm的粗砂。5.3喷射混凝土施工5.3.1待喷IAJ准备用压缩空气将所有待喷面吹净，吹除待喷面上的杂物或尘埃。3.2喷射混凝土的配料与搅拌A、喷射砼的砂料采用中砂，粒径不大于2.5mm,使用前应过筛。砂的含水率要控制在4%-6%之间；石料材用5〜15mm碎石。B、将骨料和水泥按照C25喷射砼的配合比，严格过磅，采用搅拌机中拌合均匀，随拌随用，必要时加入一定比例的速凝剂，一次拌和的混凝土应在初凝前用完，并严防石块、杂物混入。C、严格控制喷射砼的水灰比。5.3.3喷射作业共63贞第-22-页浙江省水电建设公司宁波LNG电厂项目经理部边坡支护及种植爬滕施工方案5.3.3.1、操作要点a、喷嘴与受喷面间的角度：在喷敷T整的受喷面时，喷嘴应与受喷面垂直。否则，喷射流不能与受喷妞形成90度，将会造成过多回弹和降 低密实度。允许喷嘴不与受喷面垂直的特殊场合是在喷敷内部角隅和在必须躲开有潜在危险的岩面下面。A部角隅应在两个受喷面夹角处进行喷敷。随着夹角已经填满形成一个曲面后，再向两侧壁面延伸，然后再按90度进行喷敷；对外部角隅，可将喷嘴垂直地先对准一个受喷面喷敷，然后再喷敷另侧。b、喷嘴与受喷面间的距离：喷嘴与受喷面的最佳距离应以减小回弹量、增加密实度为原则现场确定。c、喷嘴移动：喷嘴指向一个地点的时间不应过久，因为这样会增加回弹并难于取得均匀厚度。应使喷嘴横过岩面节奏稳定而系统地做圆形或椭圆形移动形成均匀产品和最小的回弹。?螺旋移动喷射先坡脚后坡顶53.3.2、技术要求a、保证喷射速度适当，以利于混凝土的压实。b、调节水量，使混凝土具有适当的稠度，以利于压实并降低回弹量。c、使喷嘴与受喷血保持适当距离，喷播角尽可能接近90度，以便获得最大压实力和最小回弹量。d、正确处理喷射顺序，不使角隅处及网片背面出现蜂窝或砂囊。e、当开始或停止喷射时，给喷射司机以信号，当料流不能从喷嘴均匀喷出时，也应通知喷射司机停止作业。f、及时清理、喷修受喷面，做到均匀、美观。 共63页第-23-页浙江省水电建设公司宁波LNG电厂项目经理部边坡支护及种植爬滕施工方案53.3.3、为保证喷射混凝土质量，减少回弹量和降低粉尘，作业时应注意以下事项：①喷射时分段长度不超过6m，分部为先下后上，分块大小为2X2m，并严格按先下后上的顺序进行喷射，以减少混凝土因重力作用而引起滑动或脱落现象的发生；②掌握好喷嘴与受喷岩面的距离和角度，喷嘴至岩面的距离为0.8m〜1.2m,过大或过小都会增加回弹，喷嘴与受喷面垂直，并稍微偏向刚喷射的部位(倾斜角不宜大于10度)，则回弹量最小，喷射效果和质量最佳。对于岩面凹陷处应先喷和多喷，而凸出处后喷和少喷。③混凝土喷射程序见下图。即喷射时喷射移动可以采用螺旋形移动前进，也可以采用S形往返移动前进。(1)调节好风压和水压风压与喷射质量有密切的关系，过人的风压会造成喷射速度太高而加大回弹量，损失水泥，风压过小会使喷射力减弱，则混凝土密实性差。因此，椐据喷射情况应适当调整风压，可参考下表。风压调节参数表为保证高压水能从喷枪混合室(喷头处)内壁小孔高速度射岀，把干拌和料迅速拌均匀，水压应稍高于风压。同时要求供水系统的水压不应大于40N/cm2,供水系统水压不足时，需要采用压力水箱提供稳定的水压, 才能确保喷射混凝土施工质量。(1)—次喷射厚度：喷射作业分层进行，一次喷射厚度不得太厚或太薄，它主要与喷射混凝土层与受喷面之间的粘结力和受喷部位等有关,并且应根据掺与不掺速凝剂、喷射效率，共63页第-24
