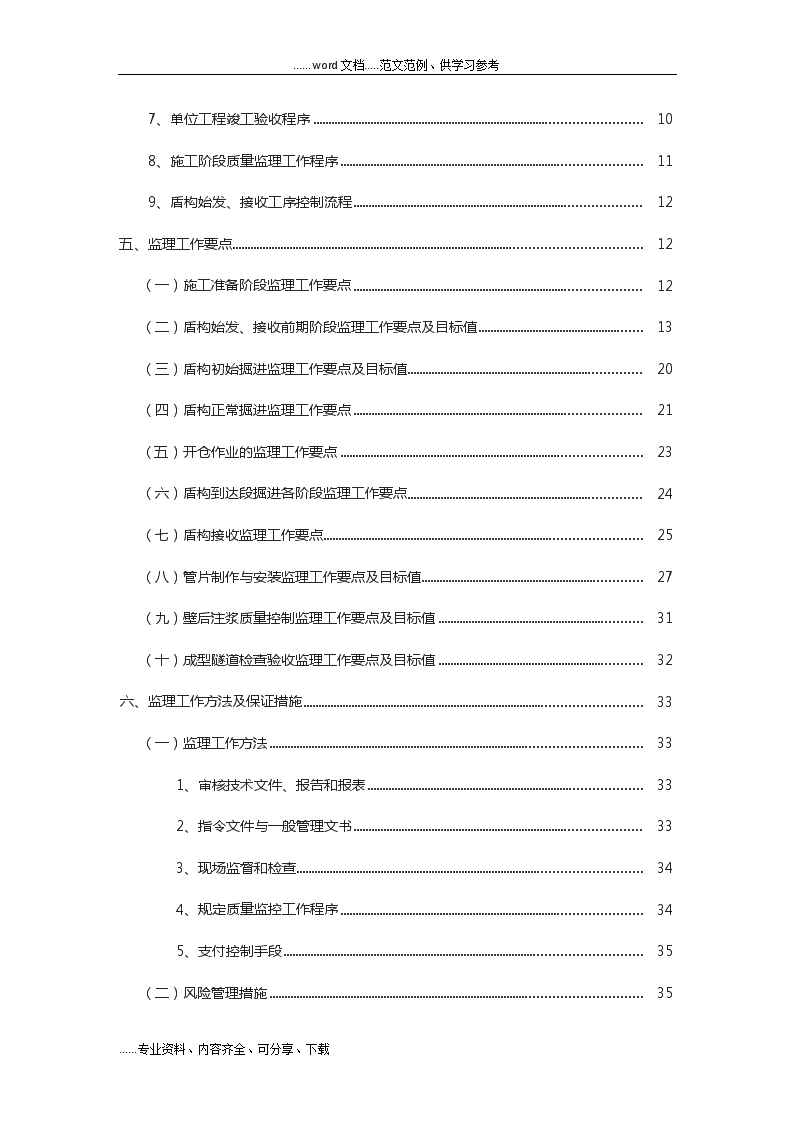

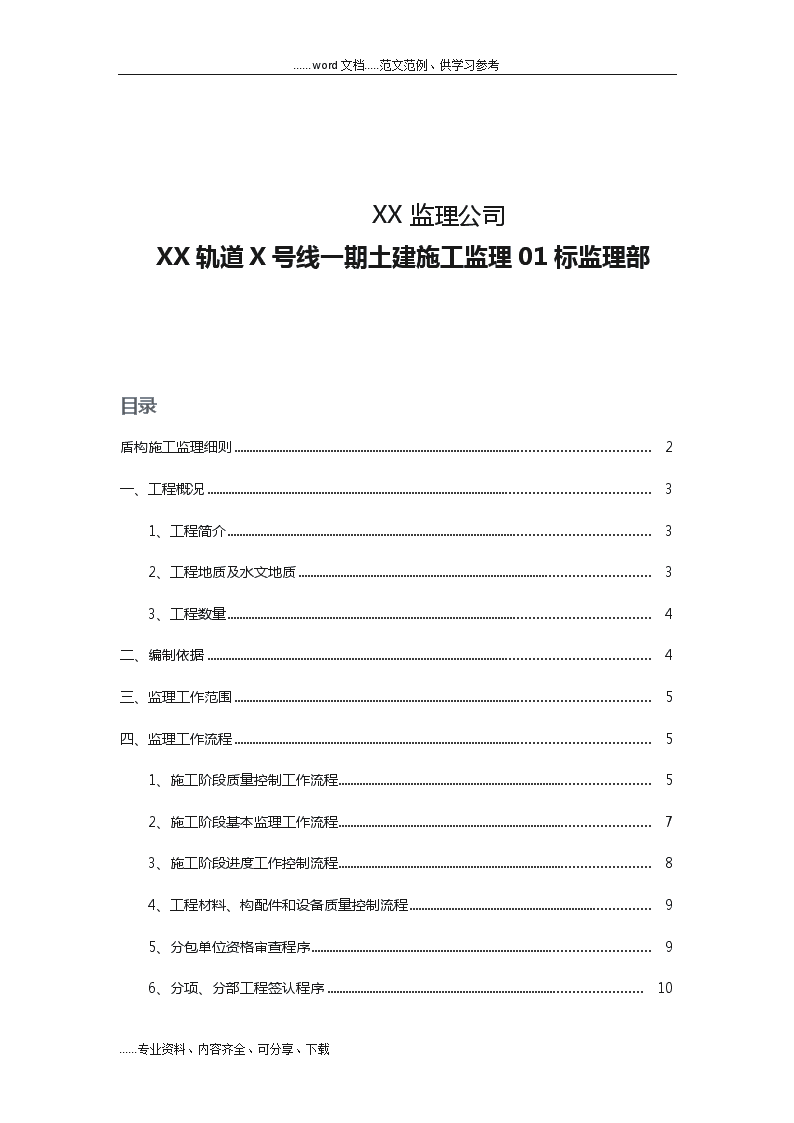

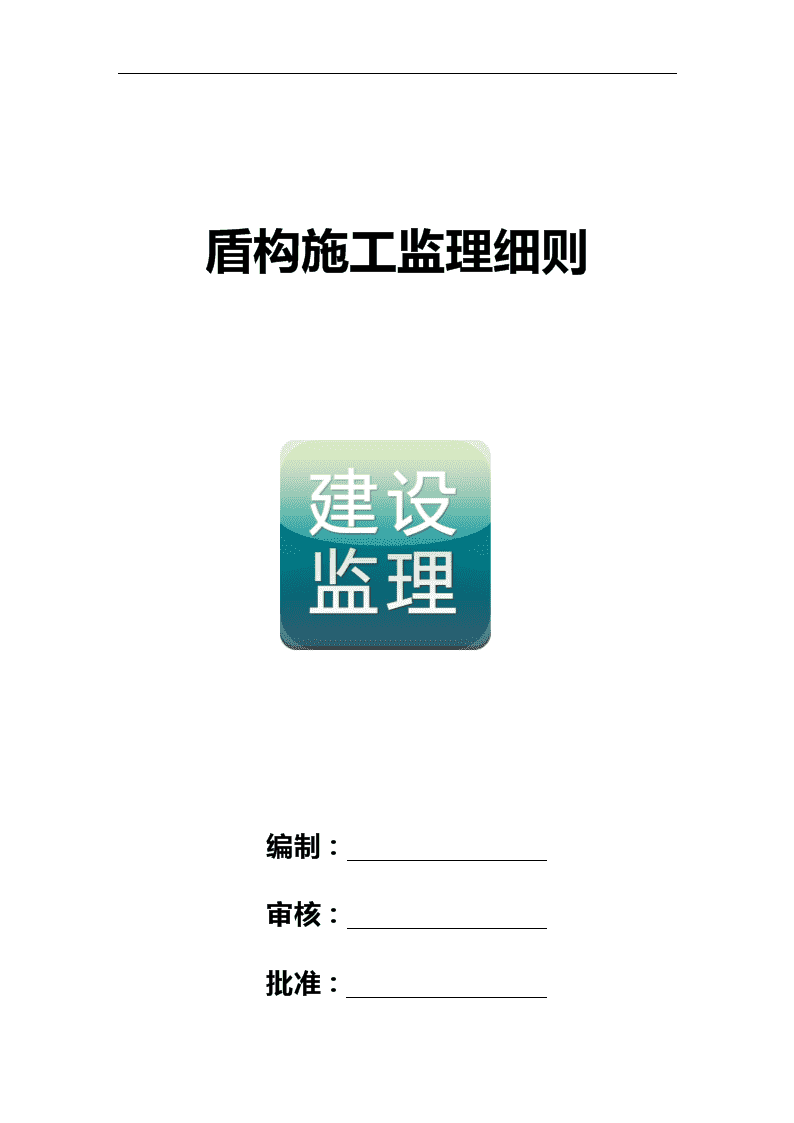

......word文档.....范文范例、供学习参考盾构施工监理细则编制：审核：批准：......专业资料、内容齐全、可分享、下载 ......word文档.....范文范例、供学习参考XX监理公司XX轨道X号线一期土建施工监理01标监理部目录盾构施工监理细则2一、工程概况31、工程简介32、工程地质及水文地质33、工程数量4二、编制依据4三、监理工作范围5四、监理工作流程51、施工阶段质量控制工作流程52、施工阶段基本监理工作流程73、施工阶段进度工作控制流程84、工程材料、构配件和设备质量控制流程95、分包单位资格审查程序96、分项、分部工程签认程序10......专业资料、内容齐全、可分享、下载 ......word文档.....范文范例、供学习参考7、单位工程竣工验收程序108、施工阶段质量监理工作程序119、盾构始发、接收工序控制流程12五、监理工作要点12（一）施工准备阶段监理工作要点12（二）盾构始发、接收前期阶段监理工作要点及目标值13（三）盾构初始掘进监理工作要点及目标值20（四）盾构正常掘进监理工作要点21（五）开仓作业的监理工作要点23（六）盾构到达段掘进各阶段监理工作要点24（七）盾构接收监理工作要点25（八）管片制作与安装监理工作要点及目标值27（九）壁后注浆质量控制监理工作要点及目标值31（十）成型隧道检查验收监理工作要点及目标值32六、监理工作方法及保证措施33（一）监理工作方法331、审核技术文件、报告和报表332、指令文件与一般管理文书333、现场监督和检查344、规定质量监控工作程序345、支付控制手段35（二）风险管理措施35......专业资料、内容齐全、可分享、下载 ......word文档.....范文范例、供学习参考（三）始发试掘进控制要点及措施37（四）盾构掘进姿态调整与纠偏控制及措施38（五）壁后注浆及二次注浆控制方法及旁站措施38（六）地表沉降控制方法及措施39（七）盾构特殊地段施工监理控制措施42（八）盾构施工测量监理控制措施44（九）监控量测监理控制保证措施47（十）监理旁站项目47（十一）安全、文明施工控制保证措施47......专业资料、内容齐全、可分享、下载 ......word文档.....范文范例、供学习参考盾构施工监理细则一、工程概况1、工程简介略（请自行添加）。2、工程地质及水文地质（1）工程地质情况区间隧道穿越土层主要为黏质粉土（20）层、黏质粉土（25）层、黏质粉土（26）层、黏质粉土（27）层、粉质黏土（27-1）层、黏质粉土（28）层、黏质粉土（29）层等地层；隧道穿越范围内主要赋存地下水类型为孔隙潜水。地下水对盾构法施工隧道影响不大。（2）不良地质及特殊性岩土情况拟建场地位于XX山前冲洪积缓倾斜平原，附近的两条断层（古荥断层和上街断层，第四纪晚更新世以来未发现活动迹象，除上述断裂外，拟建场地无泥石流、崩塌、地裂缝等不良地质作用。拟建场地分布的特殊岩土主要包括填土湿陷性黄土。本段区间隧道穿越的土层有湿陷性黄土，在施工工程中要考虑湿陷性黄土的影响。2.2.2水文地质情况本标段盾构施工区域勘察深度范围，地下水类型为承压水及空隙潜水。含水层主要为黏质粉土，粉质黏土，属弱透水层，富水性较差。地下水位埋深低于隧道底板埋深，不用采取降水措施及抗浮措施，但需做好抗渗、防潮。......专业资料、内容齐全、可分享、下载 ......word文档.....范文范例、供学习参考3、工程数量......专业资料、内容齐全、可分享、下载 ......word文档.....范文范例、供学习参考盾构始发及接收端头地层加固工程数量表工程部位工程项目单位数量长度总量（m）河工大站始发端头φ800@600三重管旋喷桩根468加固长度5616空钻长度3228新郑大站接收端头φ800@600三重管旋喷桩根586加固长度7032空钻长度4296新郑大站始发端头φ800@600三重管旋喷桩根468加固长度5616空钻长度3228科学大道站接收端头φ800@600三重管旋喷桩根586加固长度7032空钻长度4296科学大道站始发端头φ800@600三重管旋喷桩根510加固长度6120空钻长度3749梧桐街站接收端头φ800@600三重管旋喷桩根626加固长度7512空钻长度4902区间盾构工程数量表盾构区间左线（延米）右线（延米）合计（延米）河工大站~新XX大学站827.931828.2501656.181新XX大学站～科学大道站803.671803.0691606.74梧桐街站～科学大道站1181.7961239.8682421.66二、编制依据1、《建设工程监理规范》2、设计图纸和其它设计文件3、工程地质勘探报告4、监理委托合同......专业资料、内容齐全、可分享、下载 ......word文档.....范文范例、供学习参考5、已经批准的监理规划6、已经批准的工程施工组织设计7、《建筑地基基础工程施工质量验收规范》(GB50202-2013)8、《地下铁道工程施工及验收规范》(GB50299-2013)9、《盾构法隧道施工与验收规范》（GB50446-2010）10、国家及河南省其它相关现行规范、规程。三、监理工作范围本细则依据委托监理合同的要求对XX市轨道交通1号线二期工程科学大道～梧桐街区间、新XX大学站～科学大道站区间以及河工大～新XX大学站区间的盾构施工阶段实施的全过程的监理。四、监理工作流程1、施工阶段质量控制工作流程......专业资料、内容齐全、可分享、下载 ......word文档.....范文范例、供学习参考组建项目监理部开始监理工作附原材料检验报告设备构配件合格证明附设备检验报告特种作业员操作证承包单位填写开工报告报监理工程师监理工程师审核是同意开工工序或分项完工三检合格填写报验单报监理工程师监理工程师会同现场检查监理工程师检查试验报告签署合格意见，隐蔽工程验收否是进行下道工序......专业资料、内容齐全、可分享、下载 ......word文档.....范文范例、供学习参考2、施工阶段基本监理工作流程签订监理合同组织项目监理机构，进行监理准备工作协助业主组织施工招标、评标优选施工单位施工准备阶段的监理召开第一次工地会议，进行监理工作交底审查开工条件，批准开工申请施工过程监理审核竣工验收申请，进行工程竣工预验收业主与承建单位签订工程保修合同......专业资料、内容齐全、可分享、下载 ......word文档.....范文范例、供学习参考签署竣工验收申请，参与工程竣工验收工程保修阶段的监理审核工程竣工结算3、施工阶段进度工作控制流程组建项目监理部开始监理工作1、落实资源计划：劳动力、设备、资金2、临时设施、占地计划3、编制计划、网络图承包单位根据合同工期目标编制施工总进度计划报总监理工程师审批1、是否符合合同工期目标要求2、资源是否落实3、计划是否切实可行不同意承包单位编制年、季、月进度计划......专业资料、内容齐全、可分享、下载 ......word文档.....范文范例、供学习参考报总监理工程师审批不同意承包单位按计划组织施工监理工程师对计划执行情况检查分析严重偏离目标基本实现目标工程师下达指令调整进度计划承包单位编制下一期计划4、工程材料、构配件和设备质量控制流程承包单位选择材料、设备、构配件供应商，填写资质证明报审表......专业资料、内容齐全、可分享、下载 ......word文档.....范文范例、供学习参考审核方法：1、审核资质材料2、到厂家考察监理工程师审核否是承包单位填写《工程材料、设备、构配件报验单》审核方法：1、审核证明资料2、进场材料检验3、进场严重复试监理工程师审核否是承包单位使用5、分包单位资格审查程序施工单位选择分包单位承包单位填写《分包单位资格报审表》监理工程师审查签署意见否总包单位与分包单位签订分包合同是......专业资料、内容齐全、可分享、下载 ......word文档.....范文范例、供学习参考分包单位进场施工6、分项、分部工程签认程序总监理工程师签认分部工程承包单位达到分项工程报验条件进行自检承包单位填写《分项/分部工程质量认可报验单》监理工程师审核监理工程师签认分项工程承包单位继续施工达到分部工程验收条件自检承包单位填写《分项分部工程质量报验认可单》（附：分部工程质量评定表）监理工程师审核纠正不合格纠正不合格......专业资料、内容齐全、可分享、下载 ......word文档.....范文范例、供学习参考7、单位工程竣工验收程序承包单位自检合格填报《单位工程验收记录》监理工程师核查质量保证资料项目监理部进行竣工验收项目监理部组织业主、设计单位、承包单位四方验收项目总监工程师签发《竣工移交证书》承包单位进行整改项目监理部签发《监理通知》有缺陷......专业资料、内容齐全、可分享、下载 ......word文档.....范文范例、供学习参考8、施工阶段质量监理工作程序组建项目监理部开始监理工作附原材料检验报告设备构配件合格证明附设备检验报告特种作业员操作证承包单位填写开工报告报监理工程师......专业资料、内容齐全、可分享、下载 ......word文档.....范文范例、供学习参考监理工程师审核是同意开工工序或分项完工三检合格填写报验单报监理工程师监理工程师会同现场检查监理工程师检查试验报告签署合格意见，隐蔽工程验收否是进行下道工序9、盾构始发、接收工序控制流程端头加固......专业资料、内容齐全、可分享、下载 ......word文档.....范文范例、供学习参考降水施工安装始发托架配套台车地面组装盾构主机吊装洞门破除安装反力架负环管片拼装洞门密封始发段试掘进拆除负环、布置轨道后配套台车吊装正常掘进......专业资料、内容齐全、可分享、下载 ......word文档.....范文范例、供学习参考五、监理工作要点(一)施工准备阶段监理工作要点1、技术准备监理工作要点1)施工单位要熟悉图纸，发现图纸中存在的问题及时反馈设计单位。2）审核施工单位编制的实施性施工组织设计（或施工方案）。3）督促并参与施工方组织的技术及安全技术交底。4）审核分包方的单位资质和特种作业人员的操作证书。2、施工现场准备监理工作要点1）督促施工方做好现场的控制网的建立并按规定进行复测。2）审核施工单位施工机具的机械性能及数量是否能满足施工需要，审核施工单位的作业人员的数量是否满足施工需要。3）审核进场原材料、构配件、半成品的出厂合格证书、质量证明书、材质报告单以及进场复试报告单。4）检查施工单位的其它现场的准备工作是否具备开工条件。(二)盾构始发、接收前期阶段监理工作要点及目标值1、始发、接收端头加固监理工作要点及目标值始发、接收端头加固效果是否满足设计要求，是关系到盾构是否安全始发的重要工序，也是监理前期阶段控制的重点。本区间始发端头采用旋喷桩施工工艺,直径800mm咬合200mm，加固区域为盾构始发段纵向6米，盾构机周边外轮廓各3米。通过端头土体改良，提高洞身地层稳定性和降低洞门地层渗水，以保证盾构始发安全。加固后的土体应具有良好的均匀性和自立性。(1)旋喷桩施工孔位偏差应为±50mm，垂直度偏差为±......专业资料、内容齐全、可分享、下载 ......word文档.....范文范例、供学习参考1％.不能一次完成提升而需要分数次卸管时，卸管后喷射的搭接长度不得小于100mm，以保证加固桩体的整体性。旋喷桩应按梅花型布置，与车站围护结构搭接不小于200mm，桩与桩搭接不小于200mm，以保证接缝不漏水，若旋喷桩施工无法保证接缝密实，应采用地面注浆补充处理。（2）旋喷桩应采用42.5级及以上的普通硅酸盐水泥。水灰比0.8～1.2，为改善水泥性能，根据水泥土特点，通过室内配合比试验或现场试验，可适当加入适量的外加剂和掺合料。（3）旋喷加固，其水压力应大于20MP，旋喷参数应以试验为准。（4）在旋喷桩施工过程中，要严格控制喷浆压力，以减小对车站结构及周边管线、建筑物的影响。（5）旋喷桩施工开始前，应进行桩的适应性试验，以确定旋喷桩施工工艺在此类地层中的适应性以及验证预定的浆液配比、喷射压力、喷浆量等技术参数。试桩数量不少于3根，具体位置根据现场实际情况与监理一同确定。（6）在旋喷注浆过程中，出现压力骤然下降或上升或冒浆异常时，应及时查明原因并采取措施。（7）旋喷注浆完毕，应迅速拔出注浆管。为防止浆液凝固收缩影响桩顶高程，应在原位采用冒浆回灌措施。（8）施工中应严格按照施工参数和材料用量施工，用浆量和提升速度应采用自动记录装置，并做好各项施工记录。施工技术参数见下表：项目技术参数压缩空气气压（MPa）0.5～0.7气量（m3/min）0.5～2.0水压力（MPa）20～30流量（L/min）80～120喷嘴直径mm2～3.2水泥浆压力（MPa）1～2......专业资料、内容齐全、可分享、下载 ......word文档.....范文范例、供学习参考流量（L/min）100～150水灰比0.8～1.2提升速度（cm/min）7～14旋转速度（r/min）11～14（9）旋喷桩施工过程中将会产生10～20%的返浆量，将废浆液引入沉淀池中，沉淀后的清水根据场地条件可进行无公害排放。沉淀的泥土则在开挖基坑时一并运走。沉淀和排污统一纳入全场污水处理系统。（10）旋喷桩加固完成28d后，要求施工单位，在加固端头采取垂直钻孔取样的方法，对桩身质量和桩身强度进行无侧限抗压强度检验。检验桩的数量不少于已完成桩数的2%，且不少于6点。所有试验、检验报告及时由监理工程师审查，端头无侧限抗压强度满足≥1Mpa，渗透系数≤1.0×10-7cm/s为合格。。若达不到设计要求，应及时采取注浆或设置降水井等方法达到设计要求。（11）在破除始发洞门围护桩前，要求施工单位，在始发洞门选择有代表性位置，打5个水平探孔，孔深不小于3m，检查加固后的土体防水性，核查探孔是否有渗漏水或异常情况。透水量小于0.03m3/d为合格。2、盾构始发托架安装的监理工作要点及目标值盾构始发托架安装的水平、高程是否满足设计要求，其承载力、刚度、强度及组装焊接质量，是关系到盾构姿态正确与否，也是隧道轴线水平、高程控制的关键工序。监理工程师在托架安装之前，要求施工单位在工作井底板，沿盾构掘进方向，在托架安装范围内，以托架安装轴线为中心预埋钢板，将托架轴线和高程准确就位，焊接固定在预埋钢板上。为防止盾构始发磕头实际托架安装高程比设计上抬15mm为宜。要求安装的允许误差:轴线与设计始发轴线一致，方向偏移不大于16s，要求始发洞门处水平偏差控制在-5mm～+5mm，竖直方向的偏差控制在-5mm～+8mm的范围。盾构姿态、摆放位置，施工单位自检合格后，报监理测量工程师复核。......专业资料、内容齐全、可分享、下载 ......word文档.....范文范例、供学习参考3、反力架及导轨安装的监理工作要点及目标值（1）盾构机始发时产生的巨大的推力，通过反力架装置传递给主体结构，在盾构主机安装就位后，开始进行反力架的安装。反力架端面应与始发台水平轴垂直。反力架与盾构始发井结构上预埋的钢板焊接牢固，保证反力架脚板安全稳定。反力架支撑与主体结构预埋件焊接牢固，盾构推力通过反力架传递到竖井结构墙上。（2）安装前，要求施工单位对反力架支撑受力进行验算，经始发阶段限制推力力学分析，在最不利情况下，反力架及斜撑的强度、刚度及整体稳定性必须满足要求，在掘进过程中受力必须均匀，保证不跑偏、不位移，不弯曲变形，待全部完成反力架加固后，监理组织专项验收。要求反力架与负环管片接触的平面要与盾构始发基座的轴线垂直，反力架轴线与盾构始发轴线的偏差控制在±10mm。焊接质量应符合设计及规范要求。（3）由于盾构机前端悬空长度过长，如不采取加设导轨措施，易造成盾构始发中刀盘栽头现象，因此，监理要求在始发托架与洞门空隙处设置导轨，为使盾构机前移时，能顺利将刀盘贴近掌子面土体。要求导轨分为两段安装，第一段为始发托架前端到洞门密封前沿，第二段在洞门结构与围护桩之间空隙内。导轨与始发托架钢轨对接，并在底部采取加固支撑措施，洞门钢环内采用40mm厚钢板分别焊接在钢导轨的延长线方向上。监理重点控制导轨与托架水平高程必须保持一致，其刚度、强度、焊接质量必须满足始发要求。4、洞门钢环及洞门密封装置的监理工作要点及目标值（1）预埋钢环安装定位检查始发、接收洞门预埋钢环，设计钢环内侧直径6620mm。钢环竖直埋设于主体结构侧墙内，钢环外侧设置锚筋与侧墙主筋焊接。在浇筑端墙结构前安装就位。要求施工单位测量钢环水平、高程是否满足设计要求，监理根据测量成果进行复核。重点检查钢环与洞内预留钢筋之间焊接是否牢固，防止混凝土浇筑过程中钢环出现变形或位移。（2）洞门密封止水装置的检查验收......专业资料、内容齐全、可分享、下载 ......word文档.....范文范例、供学习参考为防止盾构始发阶段洞门渗漏，需要在洞门处安装洞门密封。洞门密封由圆环板、翻板和一道帘布橡胶板组成，圆环板与翻板通过销轴连接。洞门密封装置采用工厂加工，现场装配。配合固定就位后将翻板、圆环板、密封帘布和预埋的圆环板使用螺栓固定。监理重点检查验收双头螺栓丝扣是否完整，螺栓与钢环间连接是否牢固，验收确认完毕后，可安装双头螺栓，帘布橡胶板、圆环板、扇形折页压板，在折页压板的安装过程中，应控制使其沿洞门圆周均匀性、螺母紧固性。5、负环管片拼装监理工作要点及目标值负环管片拼装前，要求把反力架端面焊缝、毛刺等打磨平整，测量端面各点到始发轴线的距离，根据测量结果调整反力架端面与管片的间隙。盾构主机前移前需安装-9、-8、-7三环负环管片，主要控制负环安装定位精度，其水平、高程应符合设计要求，安装完成后由人工复测，并核对自动测量系统。为确保拼装位置的正确性和牢固性，盾构始发时不发生位移或椭变，在管片整环拼装推出盾尾后，采用Φ20钢丝绳在外侧将管片环形拉紧。6、洞门破除监理工作要点及目标值（1）为防止洞门凿除过程中出现突发事件，要求施工单位制定应急措施及对策，提前对施工人员进行安全技术交底，配备足够的应急设备、物资，一旦发生意外情况，在第一时间投入抢险，控制事态的发展。（2）破除前要求对帘布橡胶板采取保护措施，在洞门拱底铺设一定厚度的砂袋，防止砼块坠落损坏橡胶板。（3）在破除前，要对洞口土体的加固范围及加固质量进行检查验收，验收合格后，方可进行洞门的破除，如若加固范围或加固质量不符合设计要求，须采取措施，进行二次注浆，确保在洞门的破除过程中，地层不发生较大的变形，避免水、流沙流入洞内。（4）要求由上往下破除洞门范围内混凝土结构，破除分两层进行，第一次破除厚度为500mm。若破除过程中洞门范围内出现渗漏水，应立即停止破除施工，采取措施进行止水，并通过补注浆进行二次加固。二次加固完成之后再次进行水平钻孔检查，检查合格方可继续进行洞门破除施工。......专业资料、内容齐全、可分享、下载 ......word文档.....范文范例、供学习参考（5）第二次破除要求在盾构机组装调试完成，且具备始发条件之后进行，破除至加固土体。（6）待洞门破除全部完成后，监理应检查洞门范围内有无剩余钢筋及混凝土。割除桩体钢筋列为监理控制重点，割除期间观查洞门变化，检查洞门内圈钢筋是否从钢环根部切除，是否有遗漏，验收合格后方可贴靠刀盘。7、核查验收盾构始发、接收条件依据《轨道交通盾构隧道工程施工质量验收标准》，对盾构始发、穿越风险源、接收条件进行验收，主要核查内容如下：（1）设计文件是否满足施工要求主要检查设计图纸是否齐全，是否按要求进行设计交底，相关资料是否齐全。（2）安全专项施工方案编制包括：盾构施工方案、应急预案、组段划分、监测方案、测量方案、临时用电专项方案、组段划分等编制核查，是否经监理审批确认，特别是盾构施工方案，是否经过专家论证、审批手续是否齐全有效。（3）盾构位置测量结果复核施工单位完成托架位置定位、高程测量后，上报监理测量工程师复核。测量复测数据误差是否符合要求。反力架位置定位，复测是否符合设计要求。盾构始发导线控制点、高程点，联系测量是否完成，是否经第三方测量单位检测，相关测量成果报表是否齐全。（4）盾构机安装调试验收盾构现场组装调试完成后，要求施工单位对盾构设备进行验收，并形成验收报告，监理负责对盾构设备及验收报告进行核查，签字确认后，报项目管理单位备案。（5）始发托架、反力架及导轨验收......专业资料、内容齐全、可分享、下载 ......word文档.....范文范例、供学习参考检查外观是否合格。检查始发架水平、高程是否满足设计要求，其承载力、刚度、强度及组装焊接质量是否满足要求。盾构姿态、摆放位置，自检合格后，经测量工程师复核是否符合设计要求，测量成果资料是否齐全。（监理测量工程师需复核）反力架支撑是否经过验算，盾构始发阶段限制推力经力学分析，在最不利情况下，斜撑的强度、刚度及整体稳定性是否满足要求，在掘进过程中受力必须均匀，保证不跑偏、不位移，不弯曲变形，待全部完成反力架加固后，监理组织专项验收，验收合格后，方可进行后续工序施工。（6）洞门土体加固检验及验收检查端头加固效果，采取钻孔取芯作无侧限抗压强度试验，首先检查取芯外观质量是否完整，改良后的土体是否均匀；其二审核试验报告,是否满足设计参数指标要求。在破除洞门砼施工前，要求打探孔检查渗漏，探水检查采用水平钻芯取样的方法，在洞门以米字型范围选定5个探孔，孔深约2-3m左右，检查洞门探孔是否发现异常；核查无侧限抗压强度报告，洞门打水平探孔检查加固效果。（7）洞门止水装置验收监理重点检查钢环与洞内预留钢筋之间焊接是否牢固。双头螺栓丝扣是否完整，螺栓与钢环间连接是否牢固，帘布橡胶板安装是否顺畅，扇形折页压板沿洞门圆周边是否均匀分布。外观质量及完整性是否符合设计要求。（8）管片进场验收管片强度应满足设计要求，外观质量验收合格，相关资料齐全，三环试拼装、管片抗漏、吊装孔抗拉拔是否完成。（9）浆液制作设施验收审核配合比是否符合注浆要求，设备进场报验等相关资料是否齐全。下穿－级风险源使用的配合比各项管理指标（稠度、初凝时间、结石率）应满足要求。（10）监测控制点布设及初始值数值读取核查要求始发端头周边地表点、影响范围内主要管线、正穿或侧穿建筑物是否按设计要求布点，并测取初始值。按照设计单位的监测图纸进行各项监测点位的埋设，要求有足够的精度，并确保点位在整个监测期内安全可靠。布点位置、间距、数量及牢固性是否符合方案要求。对监测点的保护是否有措施。（11）应急物资、通讯畅通，应急照明、消防器材核查现场核查应急物资、设备种类、数量、存放地是否满足抢险需要，通讯是否畅通，应急照明设施是否完备，消防器材配备是否符合要求。（12）施工风、水、电核查......专业资料、内容齐全、可分享、下载 ......word文档.....范文范例、供学习参考在隧道内布置“五管、三线一走道”，五管即Φ65mm的冷水管（进水管）、Φ65mm的热水管（回水管）、Φ50mm的排污管、Φ65mm的膨润土管和Φ1000mm的通风管。三线即10KV高压电缆、380/220V照明线和运输轨线。一走道是走道板。始发前应逐项核查落实。（13）材料及构配件进场验收检查验收进场材料质量证明文件是否齐全，复试是否合格，相关资料是否齐全有效。（14）设备机具进场验收设备机具进场记录齐全有效，特种设备安全技术档案齐全。特种设备需经安全监察部门监察验收合格，安装稳固，防护到位。（15）分包队伍资质核查核查分包队伍资质及安全生产许可证等资料是否齐全，安全生产协议是否签署，人员资格是否满足要求。（16）核查盾构施工人员及特种作业人员拟上岗人员安全培训资料齐全，考核合格；特种作业人员类别和数量满足作业要求，操作证齐全。施工安全技术交底是否完成。8、核查验收盾构穿越一级风险源施工条件（1）施工方案：安全专项方案编审（包括应急预案）、专家论证、审批是否齐全有效。（2）审批手续：对特级风险评估、分析，专家论证完毕；产权单位及相关部门审批手续是否齐全。（3）盾构设备检修：盾构机及配套系统已全面检修，状态是否良好。（4）监控量测：专项监测方案审批完成；监测点位已布置，初始值已读取，控制值是否已确定。（5）环境风险：风险源自身专项防护措施已完成；建构筑物及管线核查，针对性保护措施是否落实到位。（6）视频：视频探头是否已安装到位可正常使用。（7）......专业资料、内容齐全、可分享、下载 ......word文档.....范文范例、供学习参考应急准备：应急物资是否到位，通讯畅通，应急照明、消防器材是否符合要求。根据始发施工特点，结合始发施工中易发生的施工风险，要求施工单位按应急预案计划，把应急物资、设备准备到位。监理按已批准后的应急预案所计划品种、数量、存放地等内容逐项检查落实。检查通讯是否畅通。检查应急照明及消防器材是否符合要求。（8）材料及构配件：质量证明文件是否齐全，复试是否合格。（9）分包管理：分包队伍资质、许可证等资料是否齐全，安全生产协议是否已签署，人员资格是否满足要求。（10）作业人员：拟上岗人员安全培训资料是否齐全，考核合格；特种作业人员类别和数量满足作业要求，操作证是否齐全。施工安全技术交底是否已完成。（11）风水电：施工风、水、电是否满足施工要求。（三）盾构初始掘进监理工作要点及目标值盾构始发是隧道盾构法施工的关键环节,也是盾构法施工隧道的难点之一。因此要求监理人员在盾构始发施工中，严格把握每一道工序,处理好每一个关键环节，具体控制要点如下:（1）要严格控制始发台、反力架和负环的安装定位精度，确保盾构始发姿态与设计轴线基本重合。（2）第一环负环管片定位时，管片的后端面应与线路中线垂直。负环管片轴线与线路的轴线重合，负环管片采用通缝拼装方式。（3）盾构机轴线与隧道设计轴线基本保持平行，盾构中线可比设计轴线适当抬高2-3cm为宜。（4）盾构在始发台上向前推进时，各组推进油缸应保持同步。（5）始发初始掘进时，盾构机处于始发台上。因此，需在始发台及盾构机上焊接相对的防扭转支座，为盾构机初始掘进提供反扭矩。（6）始发阶段，设备处于磨合期。要注意推力、扭矩的控制，同时也要注意各部位油脂的有效使用。掘进总推力应控制在反力架承受能力以下，同时确保在此推力下刀具切入地层所产生的扭矩小于始发台提供的反扭矩。（7）盾构进入洞门前把盾壳上的焊接棱角打平，防止割坏洞门防水帘布，同时减小掘进中与地层的摩擦力。......专业资料、内容齐全、可分享、下载 ......word文档.....范文范例、供学习参考（8）在初始掘进阶段，要注意观察盾构位置和盾尾位置，把握盾构掘进控制特性，收集地形变形量测数据，为修正正常掘进施工参数提供依据。（四）盾构正常掘进监理工作要点1、盾构掘进监理日常控制内容1）盾构切口具体位置、里程、当天掘进环数、总掘进环数、掘进施工是否正常、有何异常情况、施工单位采取哪些措施。2）盾构掘进区域的地质状况包括：掘进地层、岩层硬度、隧道埋深及各种地层厚度。对全线地层要心中有数。3）每天巡视沿线地面，了解盾构隧道对地面的影响。掌握每天的监测数据。4）检查已拼装管片的质量，包括：管片错台、渗漏、崩边、掉角、螺栓紧固等并做好记录、拼装时型号选择是否合理。5）掌握管片姿态测量数据，包括：管片上浮、下沉、左右偏差数据、检查盾构姿态变化。6）检查土仓压力、出土量、注浆量是否符合要求。7）掌握盾构掘进参数，包括：总推力、刀盘扭矩、刀盘转速、平均掘进速度、千斤顶油压、油温、尾刷油脂压注量、同步注浆压力、注浆量等。8）了解盾构机机械状况，出现故障，及时排除。9）检查隧道内施工安全，特别是电瓶车运行状况。10）进场管片检查验收，包括：管片型号、生产日期、运输过程有无损坏、止水条、缓冲垫粘贴是否牢固、有无破损等。2、下穿房屋施工过程监理工作要点1、盾构机通过影响范围内房屋、地下管线之前，对其进行全面检查和保养，避免在穿越过程中出现因为设备故障而引起被动停机。2、严格控制土仓压力，根据地层情况设定好土压和出土量，保持土压平衡模式掘进。3、每一环掘进时严格控制出土量，防止超挖造成地层损失。4、根据不同添加剂的改良机理及实际工况，要求......专业资料、内容齐全、可分享、下载 ......word文档.....范文范例、供学习参考合理选择各个注入孔注入的添加剂类型。对于刀盘中心注入孔，应选择注入泡沫；对于螺旋机筒体上的注入孔，如有必要，应优先选择加入膨润土浆液；此外，其他孔应根据注入量的大小进行选择，确保每种浆液均能够均匀注入土仓及开挖面内。对于单一地层，施工过程中，同一注浆孔应避免频繁更换添加剂种类。如果确实需要更换，则应利用清水将管路完全清洗干净后，方可进行更换。盾构推进前，首先加入泡沫，转动刀盘，待刀盘扭矩正常稳定后，再向前推进，同时加入泥浆。每环推进完成后，先停止加泥，转动刀盘3min左右再停止加泡沫。膨润土、泡沫每环添加量地层膨润土泡沫浓度m3/环浓度L/环砂卵石层1:85～73%、8倍发泡93.5中粗砂层1:83～43%、8倍发泡53粘土地层3%、8倍发泡405、严格规范同步注浆操作，以注浆压力和注浆量进行双控保证环形间隙填充质量。特殊地段浆液改为快硬性注浆料，使管片衬砌尽早支撑地层，减少施工过程土体变形。6、在掘进过程中合理控制推进速度，保持连续均衡施工，减少土压力波动对地面的影响。7、控制盾尾油脂的压注，确保盾尾油脂密封压力，保证盾尾密封和铰接密封的防渗漏效果，严禁盾尾密封和铰接密封发生渗漏。8、施工中出现渗漏水的部位，要求施工单位及时进行处理，避免地下水流失引起的固结沉降。9、对于结构整体特别差的房屋，根据沉降预测计算，若有必要在盾构通过前对房屋、地下管线进行提前加固。10、当同步注浆效果不理想时，应督促施工单位采取措施，在地表建筑物基础底部、管线底部进行洞内二次跟踪注浆。最终达到控制沉降的目的。......专业资料、内容齐全、可分享、下载 ......word文档.....范文范例、供学习参考（五）开仓作业的监理工作要点1、盾构机掘进过程中，尤其是土压平衡状态的掘进中，当出现以下情况时，需采取带压开仓作业。（1）经过长距离的掘进后，掘进速度较慢，需进仓检查刀具作业。（2）检查开挖面土层情况。（3）粘土在土仓中压实结饼无法排出，以致影响刀盘狭口的进土（此时推力很大，速度很低）。（4）盾构机掘进碰到异物（钢筋等）无法继续推进时。2、开仓作业是一项危险性较大的施工工序，开仓作业前，逐项核查开仓施工前条件，满足以下条方可开仓作业:（1）盾构开仓安全专项施工方案编审（包括应急预案）、专家论证、审批齐全有效。（2）加固措施，按方案要求对地面或洞内土体加固措施已完成，并通过验收。（3）盾构机所处位置定位测量完毕，开仓区域地面警示标识机隔离带设置合理。（4）监控量测：开仓区域检测点布设完成，初始值已读取。（5）有限空间作业施工准备完成。有害气体检测设备、常压开仓通风设备已报验合格。（6）作业人员体检、安全教育、安全技术交底和技术培训完成。（7）环境风险：建构筑物及管线核查，地上、地下管线标识，针对性保护措施落实到位。（8）应急准备：应急设备及材料配备齐全，配备救援药品及救援人员。（9）材料及构配件：质量证明文件齐全，复试合格。（10）设备机具：各种仪器仪表工作正常，施工工具及更换刀具准备到位，盾构刀盘已锁定。（11）分包管理：分包队伍资质、许可证等齐全有效，安全生产协议已签署，人员资格满足要求。......专业资料、内容齐全、可分享、下载 ......word文档.....范文范例、供学习参考（12）风水电：施工风、水、点满足施工要求。3、另外，为明确职责，保证盾构开仓作业安全，施工单位应制定盾构开仓作业管理制度，并严格按照制度执行。盾构开仓作业审批必须符合程序要求，按相关的《盾构机开仓审批制度》执行。4、核查开仓作业制度的落实（1）人员必须接受体检。（2）体检合格的人必须接受相关的培训。（5）带压作业中的各项操作必须满足国家的相关规定。（6）严格遵守规定的加压时间和减压时间。（7）正式作业前做好一切应急准备。（8）对人员作业后的不适要及时治疗。开仓施工时监理全程旁站，发现问题立即要求施工单位停止作业，确保带压作业人员安全。（六）盾构到达段掘进各阶段监理工作要点1、到达掘进前，应停止掘进，检查盾构轴线偏差及高程，检查盾构机姿态，必要时及时进行调整。贯通前100m段时，监理重点控制到达段地面、吊出井及洞门埋设监测点。根据贯通前100m段地质条件及隧道埋深情况，要求合理确定该段隧道掘进施工参数。2、盾构进入贯通前50m时，要求施工单位派专人24小时对洞门处进行观察，观察人员以电话与工地调度或主控室直接联系。同时对地面监测点加大监测频次。3、盾构进入20m段掘进时，在加强地面监测的同时，需对车站端墙及洞门进行监测，监测频次每天两次以上。并及时将监测结果反馈至掘进施工现场，指导现场施工。根据最后一次导向系统测量结果确定的盾构贯通姿态进行盾构姿态调整，确保盾构按预计的姿态顺利贯通。严格控制各项盾构掘进施工参数，土仓压力根据地面、车站端墙及洞门监测结果进行适当调整。放慢推力及推进速度，加大注浆量及浆液稠度。......专业资料、内容齐全、可分享、下载 ......word文档.....范文范例、供学习参考4、盾构进入10m段时，为保证车站端头侧墙的稳定，需逐渐降低土仓压力、总推力和掘进速度、刀盘转动速度，控制注浆压力等。土仓内尽量保持空仓以保证刀盘切削的混凝土块能顺利进入土仓内。（七）盾构接收监理工作要点1、盾构机接收准备为确保盾构机正常接收，在盾构到达洞口前，要求施工单位做好如下准备：（1）安装洞门密封装置。（2）安装盾构机接收基座。（3）铺设盾构机移动托架的轨道。（4）凿除洞门处的车站围护桩。（5）应急物资准备到位。（6）准备好洞内外的通讯联络。2、盾构贯通测量控制在盾构贯通前距贯通面200m、100m时，应要求施工单位对洞内所有测量控制点进行－次整体、系统的测量复核，对控制点坐标平差计算。在100m和50m处，对盾构自动导向系统进行复核测量；盾构到达前50米地段，加强盾构姿态和管片测量，根据复测结果及时纠正偏差，并结合实测的车站洞门位置适当调整隧道贯通时的盾构刀盘位置，确保盾构机按设计线路从到达口进入车站接收架上。盾构进站时其刀盘平面偏差允许值：平面≤±10mm、高程10～20mm。3、盾构接收前姿态控制根据盾构姿态测量和洞门复测结果，逐渐将盾构姿态调整至预计的位置。在考虑盾构机的贯通姿态时须注意两点：一是盾构机贯通时的中心轴线与隧道设计轴线的偏差，二是接收洞门位置的偏差。综合这些因素在隧道设计中心轴线的基础上进行适当调整。纠偏要逐步完成，坚持一环纠偏不大于5mm的原则。另外在确定盾构贯通姿态时，一般考虑盾构到达时施工进度较慢，盾构存在下沉的情况，同时为便于盾构机刀头上接受导轨。建议贯通前20m可逐渐将盾构姿态抬高10mm为宜。......专业资料、内容齐全、可分享、下载 ......word文档.....范文范例、供学习参考4、止水帘布接紧控制为保证帘布橡胶板能紧贴盾壳或管片外弧面，需对压板进行改造。具体要求为：于每块翻板上加焊钢丝绳挂钩，通过挂钩以Φ20钢丝绳将翻板拉紧有效地将帘布橡胶板压在盾壳或管片外弧面上。盾构刀盘推出洞门，盾壳接触帘布橡胶板后，拉紧道链，使帘布橡胶板紧压在盾壳上。待盾尾推出洞门，管片外弧面接触帘布橡胶板后，再次拉紧道链，使帘布橡胶板紧压在管片外弧面上。5、盾尾双液浆封闭控制为避免洞门凿除后及盾构进洞过程中，出现大量渗水导致盾构接收失败现象发生，一旦盾构抵达洞门，就应对脱出盾尾的管片进行注浆封闭，使之形成隔离水带，封堵地下水涌入加固区。6、盾构机上接收台控制盾构推出洞门前，需认真检查导轨、接收台等的加固情况以及盾构刀盘底部与接收台高差等情况。确认无误后可将盾构推上接收台。盾构推进过程中必须密切关注接收台以及接收台加固与支撑的情况，一旦出现变形等异常情况，应及时停止推进并进行处理。为保证盾构机在没有管片的情况下能完全推上接收台，需要安装临时管片提供推进反力。盾尾脱出洞口后千斤顶收回前，应对环向螺栓进行紧固，以防止千斤顶收回后纵向应力释放。7、接收洞门封闭控制在最后一环管片拼装完成后，应及时对洞门圈压及管片进行注浆，以便及早安定管片，形成防水层，防止地下水泄漏，引发地层发生变形。注浆的过程中要密切关注洞门的情况，一旦发现有漏浆的现象立即停止注浆并进行处理。8、进洞洞口管片接紧控制......专业资料、内容齐全、可分享、下载 ......word文档.....范文范例、供学习参考为防止管片的盾构推力卸去后，因前方缺少反力产生松弛导致管片环缝张开形成错台、漏水、漏浆，盾构进洞后，车站与区间隧道的连接构造（钢筋混凝土洞圈）未做或未达到设计强度前，需在近洞口处隧道设置纵向拉紧装置，并保持到洞门现浇钢筋混凝土保护圈达到设计强度。拉紧联系条采用14b槽钢，拉紧装置在盾构推力卸去前进行设置安装，设置环数为洞口10环。（八）管片制作与安装监理工作要点及目标值1、管片设计概况本工程管片结构设计基准期为50年。设计使用年限为100年。结构的安全等级为一级，结构重要性系数为1:1；抗震等级为3级。抗渗等级为P12。管片间采取电气隔离的方式防止杂散电流，钢结构及刚连接的防锈处理等级为Sa212盾构隧道的结构形式采用平板型单层管片衬砌。为了满足直线段和曲线段施工及纠偏的需要，设计了标准衬砌环和左、右转弯环锲型环，通过标准环和锲型环的各种组合来拟合不同的线路。2、管片制作监理工作要点及目标值（1）审核管片制造厂家的资格（2）审核管片制造厂家的管片制作专项施工组织设计（或专项方案）、质量保证体系及质量保证计划。质量保证计划应包括以下内容：1）模具质量控制2）钢筋质量控制3）混凝土配合比及拌合质量控制4）组模和钢筋笼入模质量控制5）砼浇筑、振捣质量控制6）管片的脱模、养护及堆放质量控制7）质量保证体系和质量控制程序8）设备及人力安排（包括特种作业人员、专职安全人员等）3、模具质量控制应符合设计要求：1）管片模具生产之前，模具制造商应做三维模具设计，确定模具设计无误后方可生产。......专业资料、内容齐全、可分享、下载 ......word文档.....范文范例、供学习参考2）管片生产前，应对钢模误差进行检测，不符合要求时应进行校正。在管片生产过程中，也应按相关规定对模具进行中检核维修保养。模具周转100次时必须进行检验，允许偏差和检验方法如下表：项目允许偏差（mm）检验工具检测数量宽度±内径千分尺6点/个弧、弦长±样板、塞尺2点/个，每点2次内腔高度-1～+2高度尺4点/个4、原材料、构配件质量控制1）施工单位钢筋、构配件进场后，应提供产品合格证、材质报告，并按照规定的频次进行复验，或见证取样、平行检测。未经复验合格，不得使用。2）钢筋存放要做到下支上盖，防雨防潮。水泥存放过程中应防止受潮、防止雨淋。存放期超过3个月，应按规定重新检验。3）钢筋加工过程中，加工允许误差应满足下表之规定：项目允许误差受力钢筋长度±10弯起钢筋的弯折位置±20箍筋的部位长度54）钢筋的制作安装应满足下表的规定：项目允许误差检查方法受力钢筋间距±10用尺量箍筋间距±10用尺量分布筋间距±5用尺量骨架长、宽、高+5,-10用尺量环、纵向螺栓孔畅通、内圆面平整观察检查5）当钢筋需要接驳时，应满足图纸要求。6）钢筋替代应取得设计单位同意，并按规定履行变更手续。5、混凝土配合比及拌合质量控制......专业资料、内容齐全、可分享、下载 ......word文档.....范文范例、供学习参考1）管片生产所用之配合比应经监理工程师批准，并严格按批准的配合比进行施工。管片采用C50防水混凝土制作，抗渗等级P12，采用HPB300/HPB400级钢。其中最大水胶比为0.36，混凝土原材料（水泥、矿物掺合料、集料、外加剂、拌合水）中引入的水溶氯离子含量不得大于0.06％，碱含量不大于2.5kg/m3.胶凝材料的技术性能要求如下：结构部位最小强度等级最大水胶比最小胶凝材料用量kg/m3最大胶凝材料用量kg/m3盾构管片C500.363604802）细骨料不得使用碱活性细骨料，要求使用中砂，不得使用海砂、山砂及风化严重的多孔砂。细骨料的含泥量≤1.5％。3）粗骨料要求质地坚硬，级配良好，最大粒径不大于38mm，氯离子含量≤0.02％，含泥量≤0.7％，吸水率≤1％。4）保护层垫块采用细石混凝土制作，垫块强度不低于结构强度，水胶比不大于0.35.5）混凝土拌合系统必须按规定定期检验，称量器具定期校验，确保称量准确。6）每次版和前，测定砂石含水率，并根据检测结果调整用水量，不得随意调整配合比。7）拌合材料允许偏差：水泥±2％，粗骨料,±3％，水和添加剂±2％。6、管片进场质量控制1）管片进场后，应制定专人按设计要求和相应的标准进行验收，并按《轨道交通盾构隧道工程施工质量验收标准》中的C7-4-1填写进场验收记录。2）管片质量必须符合设计要求，检验数量：施工单位全数检验，监理单位每10环抽查1环。检验方法：检查出厂合格证、物理力学性能检测报告和进场验收记录。3）管片混凝土外观不应有严重缺陷。检验数量：施工单位全数检验，监理单位每10环抽查1环。检验方法：观察检查、尺量检查。......专业资料、内容齐全、可分享、下载 ......word文档.....范文范例、供学习参考4）管片应定期进行捡漏试验，捡漏标准按设计抗渗压力1.0MP恒压2h，渗水深度不超过管片厚度的1/5为合格。检验数量：施工单位每50环应抽查1宽管片做捡漏试验，连续3次达到检测标准，则改为每100环抽查1块，再连续3次达到标准，最终检验频率为每200环抽查1块做捡漏试验；如出现一次不达标，则恢复每50环抽查1块管片的最初检验频率，再按上述要求进行抽检。监理单位应按施工单位检验数量的100％见证检验。检验方法：观察检查和尺量检查。7、管片一般项目的检验1）管片混凝土的外观质量不宜有一般缺陷。对已经出现的一般缺陷，应由管片生产厂家按技术处理方案进行处理，并重新检查验收。检验数量：施工单位全数检验，监理单位每10环抽查1环。检验方法：观察检查和检查技术处理方案。2）混凝土管片的尺寸偏差应符合下表之规定。钢筋混凝土管片尺寸允许偏差（mm）序号检查项目允许偏差检验方法检验数量1管片宽度±1用尺量3点/块2管片弧弦长±1用尺量3点/块3管片厚度+3，-1用尺量3点/块检验数量：施工单位全数检验，监理单位每10环抽查1环。检验方法：尺量检查8、管片拼装检查1）拼装前，管片应编号并进行防水处理，备齐连接件并将盾尾杂物清理干净，举重臂（钳）等设备经检查符合要求后方可进行管片拼装。2）管片拼装中，应保持盾构稳定状态，并防止盾构后退和已砌管片受损。举重钳钳牢管片操作过程中，施工人员应退出管片拼装环范围。3）管片拼装时，应先就位底部管片，然后自下而上左右交叉安装，每环相邻管片应均布摆匀并控制环面平整度和封口尺寸，最后插入封顶管片成环。......专业资料、内容齐全、可分享、下载 ......word文档.....范文范例、供学习参考4）管片拼装成环时，其连接螺栓应先逐片初步拧紧，脱出盾尾后再次拧紧。当后续盾构掘进至每环管片拼装之前，应对相邻已成环的3环范围内管片螺栓进行全面检查并复紧。5）管片拼装后，应按北京市工程建设技术企业标准《轨道交通工程资料管理规定（土建篇）》的表C5-103填写管片拼装记录。6）管片拼装工程中，监理人员应进行旁站并形成旁站记录；每拼装10环，应按北京市工程建设技术企业标准《轨道交通工程资料管理规定（土建篇）》的表C5-1填写隐蔽工程验收记录7）管片拼装主控项目①管片拼装应严格按照设计要求进行，管片应无缺棱、掉角；无顶推贯穿裂缝和大于0.2mm宽的裂缝及混凝土剥落现象。检验数量：施工单位全数检验，监理单位每10环抽查1环。检验方法：观察检查、刻度放大镜检查，裂缝深度采用超声波无损检测。②螺栓质量及拧紧度必须符合设计要求，环向及纵向螺栓应全部穿进。检验数量：施工单位全数检验，监理单位每10环抽查1环。检验方法：检查产品出厂合格证及物理力学性能检测报告；扳手紧固检查。8）管片拼装检验一般项目：管片拼装允许偏差应符合下表之规定：序号项目允许偏差检查频率1衬砌环直径椭圆度＜5‰D每环2直线段及半径不小于500m的曲线段±50mm1点/环3半径小于500m的曲线段±80mm4同一衬砌环内相邻管片错台5mm4点/环5纵向相邻衬砌环管片错台5mm4点/环检验数量：施工单位全数检验，监理单位每10环抽查1环。检验方法：尺量检查，经纬仪、水准仪测量或检查测量记录。（九）壁后注浆质量控制监理工作要点及目标值1、管片衬砌脱出盾尾后，应配合地面两侧技术进行壁后注浆。......专业资料、内容齐全、可分享、下载 ......word文档.....范文范例、供学习参考2、施工单位应对壁后注浆施工参数：原材料、浆液配合比、注浆压力和注浆量等进行设计，并经现场试验进行调整后，报建设单位和监理单位备案。浆液应为无污染材料。3、注浆前应对注浆孔、注浆管和设备进行检查并将盾尾封堵严密。注浆过程中严格控制注浆压力，完工后及时将管路、设备清洗干净。4、每环管片的壁后注浆，监理人员应进行旁站并形成旁站记录；每10环管片壁后注浆结束后，施工单位应按北京市工程建设技术企业标准《轨道交通工程资料管理规定（土建篇）》的表C5-104填写注浆检查。5、壁后注浆检查验收主控项目：1）注浆参数应符合设计要求。检查数量：施工单位全数检验，监理单位每10环抽查1环。检验方法：检查原材料出厂合格证、质量检验报告、计量措施、试验报告和注浆检查记录。2）壁后注浆应保证管片衬砌环背后的回填密实。检验数量：施工单位全数检验，监理单位每10环抽查1环。检验方法：施工单位宜采用无损检测或分析注浆过程记录等检测验证壁后注浆回填密实情况，必要时可采取钻孔检查；监理单位进行见证检测。6）壁后注浆检查验收一般项目：注浆过程应按施工技术方案严格控制地面隆沉。检验数量：施工单位每10环检验一次，，监理单位按20％比例抽查。检验方法：检验方法：施工单位用水准仪测量，监理单位进行见证检测。（十）成型隧道检查验收监理工作要点及目标值1、检查验收主控项目（1）衬砌环表面应无裂缝、无缺棱掉角及混凝土剥落现象。检查数量；施工单位逐环检查，监理单位每5环抽查1环。检验方法：观察、刻度放大镜检查。2、隧道轴线平面位置和高程的允许偏差应为：直线段及半径不小于500m的曲线段±50mm，半径小于500m的曲线段±80mm，且衬砌结构不得侵入建筑界限。......专业资料、内容齐全、可分享、下载 ......word文档.....范文范例、供学习参考检验数量：施工单位逐环检查，监理单位每5环检验1环。检验方法：施工单位用全站仪、经纬仪和水准仪检测，监理单位进行旁站并检查测量记录。2、检查验收一般项目隧道每环相邻管片错台（允许高差）和纵向相邻管片错台均为8mm；衬砌环直径椭圆度应小于5‰D。检查数量：施工单位逐环检查，监理单位每5环抽查1环。检查方法：尺量检查，经纬仪、水准仪测量或检查测量记录。六、监理工作方法及保证措施（一）监理工作方法1、审核技术文件、报告和报表这是对工程质量进行全面监督、检查与控制的重要手段。审核的具体内容包括以下几个方面。（1)　审查进入施工现场的分包单位的资质证明文件，控制分包单位的质量。（2)　审批施工承包单位的开工申请书，检查、核实与控制其施工准备工作质量。（３）审批承包单位提交的施工方案、质量计划、施工组织设计或施工方案，控制施工质量有可靠的技术措施保障。（４）　审批施工承包单位提交的有关材料、半成品和构配件质量证明文件（出厂合格证、质量检验或试验报告等），确保工程质量有可靠的物质基础。（５）审核承包单位提交的反映工序产品质量的动态统计资料或管理图标。（６）审核承包单位提交的有关工序产品质量的证明文件、资料，以确保和控制施工过程的质量。（７）审批有关工程变更、修改设计图纸等，确保设计及图纸的质量。......专业资料、内容齐全、可分享、下载 ......word文档.....范文范例、供学习参考（８）审核有关应用新技术、新工艺、新材料、新结构的技术鉴定书，审批其应用申请报告，确保新技术应用的质量。（９）审批有关工程质量事故或质量问题的处理报告，确保质量事故或质量问题处理的质量。2、指令文件与一般管理文书指令文件时是表达监理工程师对施工承包单位提出的指示或命令的书面文件，属要求强制执行的文件。监理工程师的各项指令都应是书面的和有文件记载方为有效，并作为技术文件资料存档。如因时间紧迫，来不及做出正式的书面指令，也可以用口头指令的方式下达给施工单位，但随即应按合同规定，及时补充书面文件对口头指令进行确认。指令文件一般以监理工程师通知单的方式下达，在监理指令中，开工指令、工程暂停令及工程复工令也属于指令文件。３、现场监督和检查(1)现场监督检查的内容1）开工前的检查。主要是检查开工前准备工作的质量，能否保证正常施工及工程施工质量。2)　工序施工中的跟踪监督、检查与控制。主要是监督、检查在工序施工过程中，人员、施工机械、设备、材料、施工方法及工艺或操作以及施工环境条件等是否均处于良好的状态，是否符合保障工程质量的要求，若发现有问题及时纠偏和加以控制。......专业资料、内容齐全、可分享、下载 ......word文档.....范文范例、供学习参考3)　对于重要的和对工程质量有重大影响的工序和工程部位，还应在现场进行施工过程的旁站监督与控制，确保使用材料积极工艺过程质量。（２）现场监督检查的方法1)　巡视检查：监理人员每日对正在施工的部位或工序现场进行定时或不定时的监督管理。2)　旁站监理：旁站是指在关键部位或关键工序施工过程中由监理人员在现场进行的监督活动。3)　试验：监理工程师通过试验数据判断和确认各种材料和工程部位内在质量情况，控制施工质量结果。4)　测量：施工前监理人员对施工放线及高程控制进行检查。不合格者不得施工，在施工过程中也应随时控制，发现偏差，及时纠正，中间验收时，对不符合要求者，指令施工单位处理，整改。5)　见证：由监理人员现场监督某工序全过程完成情况，例如：材料的取样送进、现场的试验、试压、试车运转等。6)　平行检验：对重要的分项工程或对质量有怀疑的材料、结构，受建设单位委托另行进行检验、试验。４、规定质量监控工作程序规定双方必须遵守的质量监控程序，按规定的程序进行工作，这也是进行质量监控的必要手段。例如，未提交开工申请并得到监理工程师的审查、批准不得开工；未经监理工程师签署质量验收单并予以质量确认，不得进行下道工序的施工；工程材料未经监理工程师批准不得在工程师使用等。......专业资料、内容齐全、可分享、下载 ......word文档.....范文范例、供学习参考此外，还应具体规定交桩复验工作程序；设备、半成品、构配件材料进场检验工作程序；隐蔽工程验收、工序交接验收工作程序；检验批、分项、分部工程质量压实工作程序等。通过程序化的管理手段，使监理工作进一步落实，做到和谐、规范的管理和控制。５、支付控制手段质量监理以计量支付控制权为保障手段。所谓支付控制权就是：对施工单位支付任何工程款项，均需由监理工程师审核签认支付证明书，没有监理工程师签署的支付证书，建设单位不得向施工单位进行支付工程款。如果承包单位的工程质量达不到要求的标准，监理工程师有权采取拒绝签署支付证书的手段，停止对承包单位支付部分或全部工程款，由此造成的损失由承包单位负责。这是一种有效的控制盒约束手段。（二）风险管理措施1、组建风险管理机构，配备风险管理人员为进一步深化安全风险管理，确保盾构安全施工，组建区间盾构风险管理领导小组：组长：张营周（总监理工程师）副组长：杨清新（总监工程师代表）成员：赵国辉、赵艳宾、常海越、方德胜、高冠涛、樊恒、王峰、张书勤领导小组主要职责：（1）负责盾构施工过程中的现场安全技术指导及人员调配。（2）负责盾构施工各工序施工质量，安全管理。（3）审定施工单位提交的开工报告、施工组织设计、措施及进度计划。（4）组织召开现场风险例会，分析监测数据，提出监理建议和要求。（5）检查和监督监理人员的工作，根据施工风险等级及现场管理要求提出监理意见。（6）全力配合相关部门做好疏散周边群众工作。......专业资料、内容齐全、可分享、下载 ......word文档.....范文范例、供学习参考2、盾构施工的风险分析盾构施工的主要风险有：1）地质与盾构选型风险盾构机选型的依据是：地质条件；开挖面稳定性能；隧道埋深、地下水位；隧道设计断面、路线、线形、坡度；环境条件、沿线场地；管片衬砌种类；工期造价等。所以地质条件错误、选型失误是盾构施工最大的风险。2)盾构组装与调试风险盾构机进场的运输，盾构吊装调试现场作业，主要有超宽超高运输风险，超大超重吊装风险，超大型设备协调配合调试风险等。3）盾构始发与到达作业风险盾构施工过程中，始发与到达的风险最大，主要有：盾构基座变形；反力架位移或变形；破除洞门时涌水、涌砂、涌土；洞门密封失效或漏水；姿态突变；轴线偏离等。4）盾构掘进施工风险施工风险主要有：大盘卡死；盾构密封失效；盾构机后退；掌子面塌方和地面沉降过大；轨道管片上浮；管片错台、碎裂等。5）特殊地段盾构施工风险主要有孤石、障碍物地段；采用气压维修作业地段；浅覆土地段；管线密布地段；临近桩基础、建筑物地段；软硬不均地段；煤层或有瓦斯地段等。3、盾构施工的风险控制措施检查审核施工方的盾构设备是否适合本工程使用。施工方应根据工程特点和地质条件，正确选型、科学配套设备。人与机械的和谐相处，爱护盾构设备。督促施工单位对各种风险超前考虑、制定专项施工方案和应急预案，并进行专家论证。施工前对设计方案和图纸进行熟悉和审查。检查施工方的机械操作人员的操作水平，督促施工方建立一支对设备熟悉、操作熟练、各种配套的优秀作业队伍。上岗前对作业人员进行培训、学习，考试合格后方可上岗。特种作业人员必须持证上岗。......专业资料、内容齐全、可分享、下载 ......word文档.....范文范例、供学习参考4、盾构施工安全技术措施1）加强盾构施工四要素的控制，即开挖控制、一次衬砌、线形控制和注浆。本工程采用土压盾构。开挖控制以土压和塑流性改良控制为主，辅以排土量控制一次衬砌：管片错峰拼装，先紧环向螺栓，后紧轴向螺栓，紧固力取决于螺栓的直径与强度。线形控制的主要任务是通过控制盾构姿态，使构建的衬砌结构几何中心线线形顺畅，且位于偏离设计中心线的容许范围内。重点控制的项目有：掘进测量和方向控制。注浆控制：一次注浆分为同步注浆、即时注浆和后方注浆三种方式。要根据地质条件、盾构直径、环境条件、注浆设备的维护控制、开挖断面的制约与盾尾构造等充分研究确定。并严格控制注浆量和注浆压力，并根据监控量测数据适时调整施工参数。（三）始发试掘进控制要点及措施1、严格控制始发托架、反力架和负环的安装定位精度，保证隧道中心的精度、避免始发支撑系统由于安装偏差而承受过大的侧向力。反力架安装时与理论位置相对应，转动角度一定要符合设计要求，位置误差不能超过10mm，确保盾构始发姿态与设计线路基本重合；2、管线的保护也是施工控制的重点。施工过程中随着盾构机的不断前移，应及时进行管线延伸，避免出现管线变形乃至拉断的事故；3、盾构机进入洞门以前，向洞门预埋钢环及围护桩破除部分堆放豆石，以免盾构机进入洞门过程中出现栽头现象。4、始发前检查始发托架及反力架加固效果，在始发过程中，如发现始发托架及反力架出现变形或移位，应立即要求停机加固；5、在加固段掘进时，要求盾构机应保持低扭矩、高转速、低推力进行掘进，掘进速度应保持相对稳定；6、负环管片脱出盾尾时，要求及时进行支撑加固，支撑要确保稳固，防止管片下沉或椭变；......专业资料、内容齐全、可分享、下载 ......word文档.....范文范例、供学习参考7、当盾构机进行掘进纠偏时，管片选型应综合考虑盾构机姿态、铰接千斤顶行程、推进千斤顶行程、盾尾间隙等因素，当盾尾间隙过小时，可通过收放铰接进行调整；8、在始发阶段尽量使用底部千斤顶施加的推力作为主要推力，并利用左右千斤顶编组的推力差和铰接系统来控制盾构机的姿态。9、盾构始发掘进100m后，要求施工单位进行控制点联系测量。（四）盾构掘进姿态调整与纠偏控制及措施1、姿态控制及纠偏措施鉴于盾构推进结束后，由于同步注浆浆液需要一段时间才能初凝，因此管片都会有一定程度的上浮。因此掘进姿态宜控制盾构在设计轴线稍靠下位置，并保持一个大致不变的俯仰角。实施纠偏应逐环、小量纠偏，防止过量纠偏而损坏已拼装管片和盾尾密封。曲线段掘进时，应在进入曲线前预留靠曲线内侧的偏移量。2、掘进姿态调整与纠偏控制根据导向系统反映的盾构姿态信息及线路条件，结合隧道地层情况，通过选择盾构机的推进油缸模式来控制掘进方向。同时在曲线段掘进时，按照曲线半径计算铰接角度，调节铰接油缸伸长量辅助曲线施工。3、要求在控制面盘上进行选择，选择向哪一侧掘进，即选择增加这一侧跟随油缸数量及增加相对一侧主推油缸数量。在上坡段掘进时，适当增加盾构机下部主推油缸数量，增加顶部跟随油缸数量；在下坡段掘进时则适当增加盾构机上部主推油缸数量，增加下部跟随油缸数量；在左转弯曲线段掘进时，则适当增加盾构机右侧主推油缸数量，增加左侧跟随油缸数量；在右转弯曲线掘进时，则适当增加盾构机左侧主推油缸数量，增加右侧跟随油缸数量。（五）壁后注浆及二次注浆控制方法及旁站措施同步注浆及二次注浆是控制沉降的重要手段，此工序作为监理的重要旁站内容，监理的控制方法及措施如下：......专业资料、内容齐全、可分享、下载 ......word文档.....范文范例、供学习参考1、施工前要求施工单位对壁后注浆及二次注浆的原材料、浆液配比、注浆压力和注浆量等进行设计，并经现场试验进行调整后最终浆液配合比，适合鼓什区间地层条件，达到控制沉降的要求。2、对每环同步注浆砂浆质量进行检验，要求砂浆水泥含量、稠度、浆液初凝时间必须合理。3、在穿越民房期间，要求施工单位技术人员对砂浆质量进行抽查，满足要求后再实施壁后注浆，确保每环注浆饱满。4、在穿越民房期间，根据监测数据分析，及时进行持续注浆，即：除同步注浆和二次注浆外，盾尾与二次注浆之间的管片（一般为5~8环），在不能实现二次注浆之前必须进行间歇注浆。必须保证从同步注浆开始，盾尾以后的所有管片都能实现即时注浆，以控制地表沉降。5、监理在二次注浆期间组织旁站监理，严格控制砂浆质量、注浆量、注浆压力。每环管片的壁后注浆都应进行旁站，旁站结束后即时填写旁站记录，对注浆施工中出现的问题，及时通知施工单位进行整改。6、注浆参数应符合下列要求：检验数量：施工单位全数检查，监理单位每10环抽查1环。检验方法：检查原材料出厂合格证、质量检验报告、计量措施、实验报告和注浆检查记录。7、壁后注浆应保证管片衬砌环背后回填密实。检验数量：施工单位全数检查，监理单位每10环抽查1环。检验方法：施工单位宜采用无损检测或分析注浆过程记录等，检测验证比后注浆回填密实情况，必要时，可采取钻孔检查；监理单位应进行见证检查。（六）地表沉降控制方法及措施1、地面变形控制方法：（1）检查土仓压力的选择是否合理，以及与之相应的掌子面稳定条件。（2）控制排土量，推进速度和螺旋机转速相互匹配。（3）严格控制开挖面，排土量，防止超挖。（4）加强盾构与衬砌管片背后建筑空隙的注浆填充措施，保证同步注浆的及时性，控制砂浆稠度和注浆量。......专业资料、内容齐全、可分享、下载 ......word文档.....范文范例、供学习参考（5）减少盾构机在地下停机时间，尤其是长时间停搁。（6）减小纠偏掘进时，对土层的扰动，限制每环的纠偏量。在盾构法施工中，地表沉降控制方法有两种，一种方法是根据反馈信息进行施工参数的优化，另一种方法是对地表重要建筑及危旧建筑进行注浆加固。依据本工程实际情况，使用第一种方法对地表沉降进行控制为宜。如有必要，二者可以结合使用。盾构掘进时不同程度地对地层产生挤压搅动及开挖面土体的松动，此外盾构推进时遇曲线及水平和高低纠偏时，也会使周围土体受到挤压扰动，这些扰动都会导致地表下沉。盾构尾部建筑空隙充填不实，是导致地面下沉的重要因素，因此施工中必须及时予以填充，在这种淤泥质地层中尤为重要，盾构推进中的纠偏及弯道掘进时局部超挖，均会造成盾构尾部与管片间建筑空隙的不规则扩大，这个扩大量因有时难以估计或无法及时充填时对地表沉降影响严重。盾构推进速度较慢，经常推推停停，则由于盾构后退导致开挖面土体松动而造成地表下沉。隧道结构下沉也会导致地表微量下沉。综上所述导致地表下沉的因素较多，施工中要综合考虑，并应采用如下措施：地表沉降的控制可分为正常掘进施工时和停机期间的地表沉降控制措施。2、正常情况下地表沉降的控制措施（1）为减小开挖土体的移动必需按要求设定土压力大小，施工中严格管理，使土压略大于在计算值（一般大于计算值0.02-0.04Mpa）。（2）严格控制开挖面的出土量，防止超挖。（3）减小盾构纠偏推进时对土层的扰动，应限制挤进时每环的纠偏量，以减小盾构在地层中的摆动，纠偏时也要减少开挖面的局部超挖。（4）尽量减小盾构推进方向的改变在盾构机推进过程中严格执行“勤纠，少纠”......专业资料、内容齐全、可分享、下载 ......word文档.....范文范例、供学习参考的原则，严禁大幅度纠偏，尽量减少因施工原因生产的盾构推进方向的改变；当盾构机在曲线段行进或仰头、低头推进过程中必须严格控制超挖方向，保证出土量在合理的范围之内。盾构机的行进方向与盾构操作手的作业水平有直接关系，当盾构操作手熟练程度较高时，能够很好的按照“勤纠偏，小纠偏”的原则进行掘进，否则不能正确实施这一原则，当这种情况出现后，大纠偏将造成较大超挖。因此，在通过重要建（构）筑物及危旧建筑施工时，应由熟练的盾构操作手完成。（5）提高盾构施工速度，减少停机时间，尤其避免长时间停机。如遇检修或排除故障非停机不可时，应做好防止盾构后退的措施。（6）加强盾构和衬砌背面间建筑空隙的充填措施，是减小地表下沉的关键环节。因此要保证注浆工作的及时性，做到衬砌环脱出盾尾后就立即压注充填材料，减小盾尾后地层的暴露时间，以减小地层空隙的暴露与坍塌。（7）严格控制注浆量在施工过程中对注浆应加强管理，注浆操作是盾构施工中的一个关键工序。对注浆量一定要确保在理论计算值的150-200%，并且在实际平均注浆量的合理范围内波动。注浆操作必须有专人完成，在每环掘进完成后必须对注浆量进行记录，当发现注浆量变化较大时，应进行认真分析其原因，通过加大注浆压力等方法补注，当补注不能进行时必须及时进行二次补浆。（8）严密观察土质状况地下水位变化是盾构施工必然要遇到的，施工中监理工程师对挖掘出的土体应当经常观察。施工过程中应杜绝水土分离现象的出现，当挖出的土体反映出地层中含水量较大时，应建议施工单位提高设定土压力，增大加气量，这样在平衡土压力提高的同时，可以疏干开挖面的地下水，保证挖掘出土的质量，监理工程师要注意加强对泡沫质量的检查。（9）保证拼装质量，减小管片变形隧道管片的变形量与管片拼装的质量有紧密联系，所以在施工过程中，一定要强化拼装施工的管理，保证一次紧固结实，在每环掘进过程中，适时对螺栓进行二次紧固。3、停机期间的地表沉降控制措施施工期间盾构机因为各种原因需要停止施工，为控制停机期间的地表沉降，必须采取一定的措施。......专业资料、内容齐全、可分享、下载 ......word文档.....范文范例、供学习参考（1）停机前采取措施在盾构机停机前，为加强开挖面的气密性，减少因土舱内漏气而造成的土压力降低，必须对开挖面进行改良处理。在停机前半环至一环时不得使用泡沫，必须全部加注膨润土浆液。并提高掘进时的土压，使膨润土浆液能较深地渗入地层中，在开挖面形成一层比较厚的优质泥皮，提高开挖面的稳定性，改善开挖面的密封性。同时停机前所建立的土压应比正常工作时高0.05Mpa。另外，为保证壁后注浆充填密实，在最后一环施工时必须保证注浆用量，在推进完成后，应维持注浆压力5小时以上，才能确保注浆效果。（2）停机期间采取措施在停机期间，土压力会随时间的推移而降低，因此，施工单位必须有专职人员对盾构机前方的土压力值进行记录，保证土压力在计算土压力上，当土压力低于计算值时可将盾构机少量前进重新建立土压力，但推进过程中必须进行注浆，或者向土仓内注入膨润土浆液。这两种方法各有优缺点，前者一种方法实施较困难，土压维持更为有效；后一种方法较易实施，但建立的土压力容易消散较快。因此，可根据实际需要选择不同的方案，进行土压力的恢复。一般长时间的停机可采取前者，而短时间，则应当先择后一种方案。另外，长时间的停机在许多方面对盾构法施工是不利的，过长时间的停机将造成卡机、启动困难等危害。因此，施工中应尽量避免，合理安排工期，保证盾构施工的连续性。（七）盾构特殊地段施工监理控制措施1、曲线段掘进施工监理控制曲线段盾构掘进施工在施工控制方面和直线段有较大差别，需要注意的环节多，控制较复杂。在本监理标段中，曲线段施工是本工程的一个重点及难点，因此需要在技术上采用一定的措施，保证隧道中心线与设计轴线偏差在合理范围内，必须特别注意以下事项：（1）盾构掘进时，应尽量将盾构机的位置控制在施工设计曲线的内侧，这样有利用盾构机方向的控制和纠偏。......专业资料、内容齐全、可分享、下载 ......word文档.....范文范例、供学习参考（2）在进入曲线之前不可通过在外侧超挖的手段来实现转弯施工，这样往往造成盾构机偏离出外侧曲线。（3）在曲线段施工时，为保证设计曲线线形，要合理分区地使用千斤顶，在掘进时要尽量维持施工参数的平稳，要尽量利用盾构机本身的超挖能力进行纠偏。（4）曲线段顶进时，衬砌结构单侧偏压受力，因而容易造成衬砌结构变形，此时要及时进行壁后充填注浆，使用早强快凝的浆液。（5）仿形刀一般在小半径曲线施工的时候才使用，使用仿形刀的目的是减小土抗力，使盾构姿态容易得到控制。通常情况下刀盘周边刀具的超挖即可满足一般的曲线施工的要求，仿形刀伸出长度的大小取值以能顺利实现转弯施工和不造成大的单侧顶力为原则。在利用仿形刀进行施工时，一定要注意控制好推进速度，使单位时间内推进的距离和仿形刀的工作能力相配。（6）曲线段施工时，由于对地层及结构衬砌的扰动较大，因此施工单位需加强地表及洞内的监测工作，并及时根据监测的结果优化施工参数。2、盾构穿越地下管线的监理控制盾构穿越地下管线地段，监理要督促施工方，采取相应的措施，并检查落实。一般来说，在穿越管线地段，应督促施工方做好如下工作：（1）在施工前，先了解盾构推进沿线道路及地下管线情况，包括管线口径、埋深、走向等，然后根据管线情况制定相应的保护措施。（2）对与轴线正交或斜交的管线，每隔5米设置一个变形观测点，测点应能真实反映地下土体和管线的变形；对于与轴线走向平行的管线，还需设几道断面观测点，从整体上控制地表变形。可能的情况下，在管线的每一接缝两侧各布设两测点，测点布置尽可能接近管线接缝，这样尽可能将管线的差异沉降控制在要求范围内。（3）在推进试验段施工时尽可能采集详尽的施工参数，掌握在土层中推进的适宜的参数，同时控制好轴线，为以后推进创造一个良好的导向。（4）穿越地下管线和道路、构筑物时，应严格控制正面平衡土压力，保证出土量与推进速度相匹配。同时尽量少做纠偏动作，即使做纠偏动作，幅度也不宜过大，必要时进行注浆保护。......专业资料、内容齐全、可分享、下载 ......word文档.....范文范例、供学习参考（5）在盾构穿越期间由专职人员昼夜对需控制的管线进行沉降监测，及时观察地面的变形情况。采用先进的通讯手段，将每一次测量成果，包括监测数据及时、准确地汇总给施工技术部门，以便于施工技术人员及时了解施工现状和相应区域管路变形情况，确定新的施工参数和注浆量等信息和指令，并传递给盾构推进面，使推进施工面及时作相应调整，最后通过监测确定效果，从而反复循环、验证、完善，确保管线安全和隧道施工质量。（6）盾构机穿越后，会存在一定的后期沉降，必须继续进行沉降监测，必要时采取补压浆措施，支护土体。（7）对沿线地下管线，经和管线单位、业主、监理单位协商后，采取各方都认可的保护措施。（八）盾构施工测量监理控制措施1、测量监理要求（1）本工程测量施测环境复杂，精度要求高。测量采用三维坐标法进行测量。（2）因各标段的施工时间和施工方法不同，为避免差错，工作中不仅要做好本标段的测量，监理工程师还要要求施工单位与临近标段进行贯通联测，做好工程测量的相互衔接。（3）本工程盾构隧道限界要求严格，净空断面尺寸测量采用解析法测量。（4）布设足够的控制点，并精心做好标记，加强对控制点的保护和检查。为保证测量精度，监理要配备先进的测量仪器，使用先进的测量技术。（5）要求施工单位要保存好本合同段内全部的三角网点、水准网点和控制点，防止移动和损坏，一旦发生损坏，及时报告监理，并协商补救措施，及时处理。（6）全部的测量数据和放样经监理工程师检查合格后，才能开展后序工作。（7）严格按照技术规范要求进行测量工作，并做好测量资料的管理。2、盾构掘进施工测量控制措施（1）准备工作......专业资料、内容齐全、可分享、下载 ......word文档.....范文范例、供学习参考1）施工方对盾构推进线路数据进行复核计算，计算结果报监理工程师书面确认。2）实测始发、接收井预留洞门中心横向好垂直向的偏差，并由监理工程师书面确认后进行下道工序施工。3）按设计图在实地对盾构基座的平面和高程位置进行放样，基座就位后立即测定与设计的偏差。4）在盾构右上方留出位置供安装测量标志，并保证测量时通视。5）盾构就位后精度测定相对于盾构推进时设计轴线的初始位置和姿态。安装在盾构内的专用测量设备就位后立即进行测量，测量成果与盾构的初始位置和姿态相符后，报监理工程师备查。（2）洞内平面控制点测量洞内控制导线点应布设在隧道的两侧衬砌环片上，交叉前延。点位采用强制对中托架，在通视条件允许的情况下，每150米布设一点。以竖井定向建立的基线边为坐标和方位角起算依据，观测采用I级全站仪进行测量，测角四测回（左、右角各两测回），左、右角平均值之和与360º的之差应小于4″，测边往返观测各二测回。（3）洞内高程控制测量洞内施工高程测量应采用水准测量方法，水准点宜每50米布设一个。洞内高程测量以竖井高程传递水准点为起算依据，采用不低于DS3级水准仪和区格式木制水准尺，并按照城市四等水准测量技术要求进行往返观测，其闭合差为±20√Lmm(L以千米计)施工导线测量技术要求仪器等级测角中误差（〞）测距中误差（mm）测回数Ⅱ±6±51Ⅲ±6±52（4）盾构机姿态的测量盾构掘进时为优化掘进参数需对盾构机姿态和成型环片进行测量。......专业资料、内容齐全、可分享、下载 ......word文档.....范文范例、供学习参考由于盾构机具备较先进的测量导向系统，盾构机掘进的过程中能适时测出盾构机的瞬间姿态。为保证盾构机姿态的准确无误，应定期采用人工测量的方法对导向校正。人工辅助测量时，测量频率应根据其导向系统精度而定；盾构始发10环内、到达接受井前50环内，应增加人工测量频率。盾构机姿态测量是以隧道里的导线点为依据，通过测出布设在盾构机上测点的三维坐标和各测点与盾构机的各种几何关系计算即得盾构机的姿态。（包括俯仰、旋转、平面和高程的偏差）。盾构姿态的测量内容包括：平面偏差、高程偏差、俯仰角、方位角、滚转角及切口里程。盾构机姿态测量计算数据趣味精度要求应符合下表之规定：测量内容取位精度测量内容取位精度平面偏差1mm方位角1ˊ高程偏差1mm转滚角1ˊ俯仰角1ˊ切口里程0.01m(5)衬砌环测量应满足下列规定：1）衬砌环测量应在盾尾内完成管片拼装和衬砌环完成壁后注浆两个阶段进行；2）在盾尾管片拼装成环后应测量盾尾间隙；3）衬砌环完成壁后注浆后，宜在管片出车架后进行测量，内容包括衬砌环中心坐标、底部高程、水平直径、垂直直径和前端里程。测量误差应为±3mm。4）每次测量完成后，应及时提供盾构机和衬砌环测量结果，供修正运行轨迹使用。（6）成型管片测量成型环片的测量：具体方法是使用全站仪、反射片、水平尺测得成型环片中心的坐标，通过已测的坐标值与隧道线路的设计坐标值计算便可得成型环片平面和高程的偏差。以测定的中线点为依据，直线段每6米，曲线上包括曲线元素点每5米应测设一个结构横断面，结构断面可采用全站仪进行施测，测定断面里程误差允许为±50㎜，断面测量精度允许误差为±5㎜。......专业资料、内容齐全、可分享、下载 ......word文档.....范文范例、供学习参考（7）贯通误差测量1）隧道贯通后，应利用贯通面两侧平面和高程控制点进行贯通误差测量。2）贯通误差测量应包括隧道的纵向、横向和方位角贯通误差测量以及高程贯通误差测量。3）隧道的纵向、横向贯通误差，可根据两侧控制点测定贯通面上同一临时点的坐标闭合差，并应分别投影到线路和线路的法线方向上确定；也可利用两侧中线延伸到贯通面上同一里程处各自临时点的间距确定。方位角贯通误差可利用两侧控制点测定与贯通相邻的同一导线边的方位角较差确定4）隧道高程贯通误差应由两侧地下高程控制点测定贯通面附近同一水准点的高程较差确定。（九）监控量测监理控制保证措施盾构掘进施工必须设专人负责监控量测。开工前，监理工程师应检查施工单位的检查方案，并严格监督其执行。监控量测项目应在盾构掘进前测得初始读数。监控量测取得的数据，应采用随时间变化曲线表示，用回归分析法进行处理，并及时反馈，指导施工。监控量测主控项目：1）盾构法隧道工程施工，必须按设计要求进行监控量测和信息反馈。检验方法：查阅设计文件和监控量测记录。2）盾构隧道工程施工引起的沉降值：隆起应不大于10mm，沉降不大于20mm。检验方法：施工单位、监理单位逐个监测断面检验。检查地表隆沉测量记录。3）监控量测采用的测试仪器、仪表和传感器应选用抗干扰性强、适应现场长期观测的可靠产品，并必须符合设计要求。检验方法：检查产品出厂合格证、产品鉴定合格证和物理技术性能检测报告。（十）监理旁站项目盾构掘进过程主要旁站项目有：1、盾构始发作业（加固区）。2、盾构接收地段作业（加固区）。......专业资料、内容齐全、可分享、下载 ......word文档.....范文范例、供学习参考3、带压开仓作业。4、二次注浆作业。（十一）安全、文明施工控制保证措施1、工程开工前，审查承包单位安全文明施工保证体系的全面性、科学性、合理性。施工单位的安全保证体系应包含，但不限于以下内容：（1）安全文明管理组织机构：组织机构必须健全，承包单位的项目经理必须是安全文明施工的第一责任人，真正做到组织到位，领导带头，全员参与。（2）安全文明施工目标（或责任）：必须明确并层层分解到班组甚至到人。（3）安全文明管理措施：包括：1）安全文明施工教育培训：安全法规、规章、规定学习，日常安全教育，安全操作培训、特殊工种培训、市容环境卫生和消防安全知识的教育培训。2）安全文明施工管理制度：安全文明施工制度、措施、奖罚标准等。3）组织安全文明施工活动：如每月或每周定时安全活动、安全无事故活动、文明施工竞赛、安全文明总结整改等。4）安全文明施工自行监督：制度执行情况、措施落实情况、重点部位防范等检查，按“三不放过”分析处理事故。5）承包单位的自检制度。2、检查、监督承包单位严格执行安全文明施工管理制度检查以查思想、查制度、查纪律、查设备、查操作、查隐患、查领导为主要内容。发现隐患，立即整改，对查出的隐患不能立即进行整改的，要建立登记、整改、检查制度。要制定整改计划、定人、定措施、定经费、定整改完成日期，在隐患没有消除前，必须采取可靠的防护措施。......专业资料、内容齐全、可分享、下载 ......word文档.....范文范例、供学习参考3、督促检查承包单位认真遵守操作规程，确保盾构机操作过程的人身安全和机械安全。4、电瓶车运输安全措施（1）电瓶车司机及操作人员必须经过培训合格并取得相关证件后才能上岗；（2）司机交接班时，必须仔细检查机车状态，确认完好；（3）接近弯道、道岔等地点时应减速行驶。5、盾构用电作业安全措施（1）现场照明：照明电线绝缘良好，导线不得随地拖拉或绑在脚手架上。照明灯具的金属外壳必须有效接地。室外照明灯具距地面不低于3m，室内距地面不低于2.4m；（2）配电箱、开关箱：使用BD型标准熔断器，电箱内开关电器必须完整无损，接线正确，设置漏电保护器，选用合理的额定漏电动作电流进行分级匹配。配电箱设总熔丝、分开关，动力和照明分别设置。金属外壳电箱作接地或接零保护。开关箱与用电设备实行一机一闸保险。（3）高压电缆进洞时须悬挂牢固。施工过程中，注意对高压电缆的保护，严禁碰撞；（4）架空线：架空线必须设在专用电杆上，严禁架设在脚手架上，架空线装设横担和绝缘子。架空线离地4m以上，离机动车道6m以上；（5）接地接零：接地采用角钢、圆钢或钢管，其截面不小于48mm2，一组二根，接地间距不小于2.5m，接地符合规定。电杆转角杆、终端杆及总箱、分配电箱必须有重复接地。6、盾构掘进及管片拼装的安全措施（1）严格执行《盾构机安全操作规程》,严禁野蛮操作，确保在参数允许范围内操作；（2）盾构机操作的过程中，须时刻注意操作参数及隧道内情况，如有异常及时停机检修；......专业资料、内容齐全、可分享、下载 ......word文档.....范文范例、供学习参考（3）管片、油脂等吊运前，须首先确认已捆绑牢固；（4）管片安装过程中，举起的管片下严禁有人。XX监理部X年X月X日您好，欢迎您阅读我的文章，本WORD文档可编辑修改，也可以直接打印。阅读过后，希望您提出保贵的意见或建议。阅读和学习是一种非常好的习惯，坚持下去，让我们共同进步。......专业资料、内容齐全、可分享、下载
