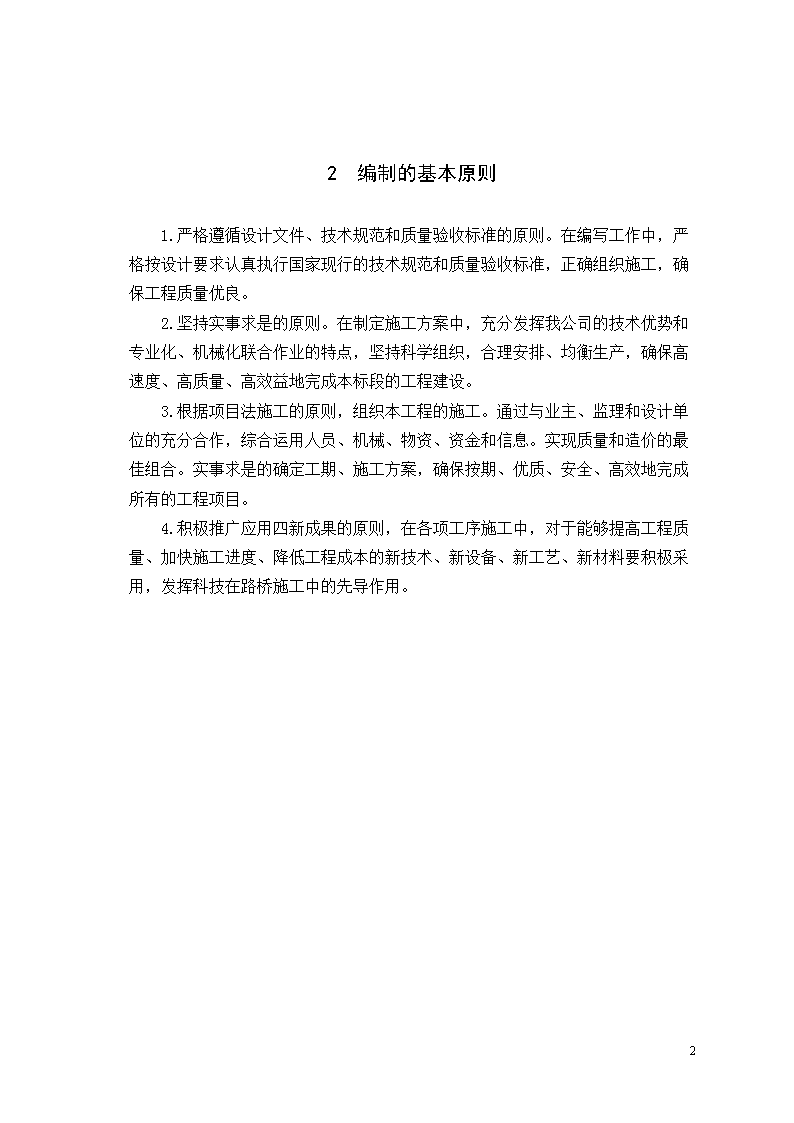

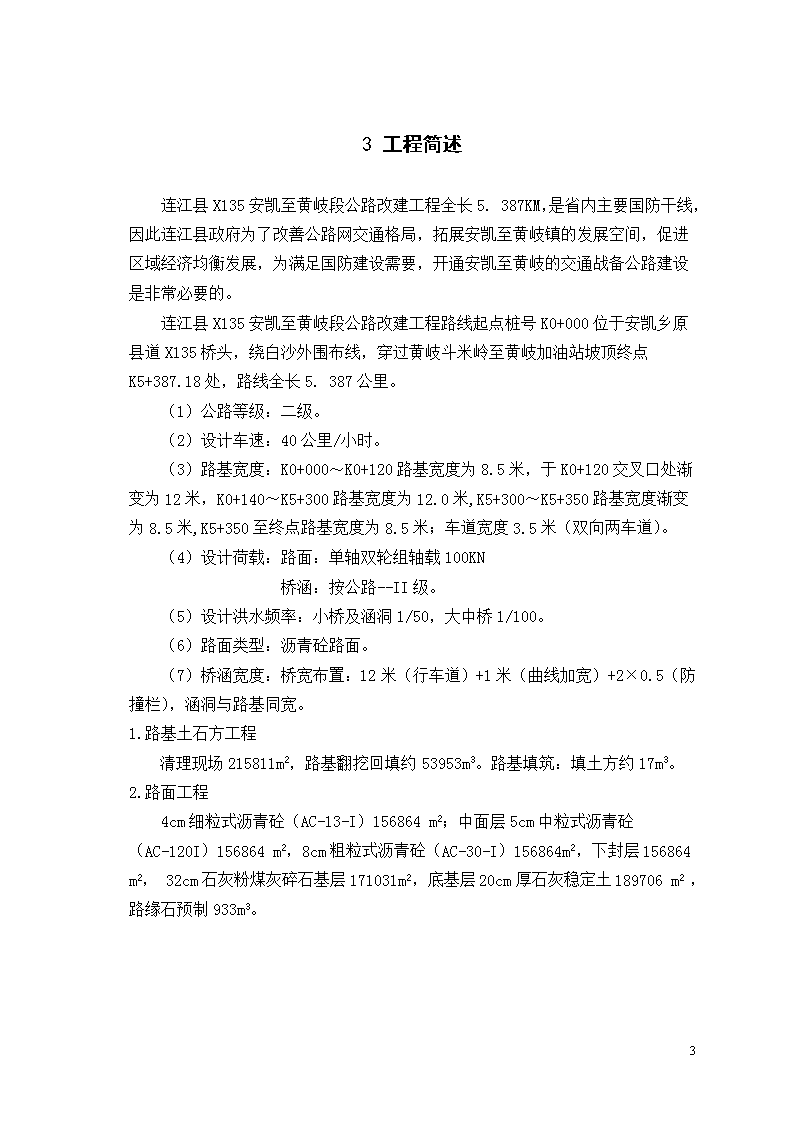

连江X135安凯至黄岐段公路工程施工组织设计任务书1编制依据1.连江县X135安凯至黄岐段公路改建工程的招投标文件。2.中国水电顾问集团华东勘测设计研究院设计的连江县X135安凯至黄岐段公路改建工程施工图设计文件。3.国家现行公路工程有关技术标准、规范、规程及法律、法规文件等。4.施工现场的自然条件和具体情况。（水文地质、气象环境、交通运输、供水供电等）。26 2编制的基本原则1.严格遵循设计文件、技术规范和质量验收标准的原则。在编写工作中，严格按设计要求认真执行国家现行的技术规范和质量验收标准，正确组织施工，确保工程质量优良。2.坚持实事求是的原则。在制定施工方案中，充分发挥我公司的技术优势和专业化、机械化联合作业的特点，坚持科学组织，合理安排、均衡生产，确保高速度、高质量、高效益地完成本标段的工程建设。3.根据项目法施工的原则，组织本工程的施工。通过与业主、监理和设计单位的充分合作，综合运用人员、机械、物资、资金和信息。实现质量和造价的最佳组合。实事求是的确定工期、施工方案，确保按期、优质、安全、高效地完成所有的工程项目。4.积极推广应用四新成果的原则，在各项工序施工中，对于能够提高工程质量、加快施工进度、降低工程成本的新技术、新设备、新工艺、新材料要积极采用，发挥科技在路桥施工中的先导作用。26 3工程简述连江县X135安凯至黄岐段公路改建工程全长5.387KM，是省内主要国防干线，因此连江县政府为了改善公路网交通格局，拓展安凯至黄岐镇的发展空间，促进区域经济均衡发展，为满足国防建设需要，开通安凯至黄岐的交通战备公路建设是非常必要的。连江县X135安凯至黄岐段公路改建工程路线起点桩号K0+000位于安凯乡原县道X135桥头，绕白沙外围布线，穿过黄岐斗米岭至黄岐加油站坡顶终点K5+387.18处，路线全长5.387公里。（1）公路等级：二级。（2）设计车速：40公里/小时。（3）路基宽度：K0+000～K0+120路基宽度为8.5米，于K0+120交叉口处渐变为12米，K0+140～K5+300路基宽度为12.0米,K5+300～K5+350路基宽度渐变为8.5米,K5+350至终点路基宽度为8.5米；车道宽度3.5米（双向两车道）。（4）设计荷载：路面：单轴双轮组轴载100KN桥涵：按公路--II级。（5）设计洪水频率：小桥及涵洞1/50，大中桥1/100。（6）路面类型：沥青砼路面。（7）桥涵宽度：桥宽布置：12米（行车道）+1米（曲线加宽）+2×0.5（防撞栏），涵洞与路基同宽。1.路基土石方工程清理现场215811m2，路基翻挖回填约53953m3。路基填筑：填土方约17m3。2.路面工程4cm细粒式沥青砼（AC-13-I）156864m2；中面层5cm中粒式沥青砼（AC-120I）156864m2，8cm粗粒式沥青砼（AC-30-I）156864m2，下封层156864m2，32cm石灰粉煤灰碎石基层171031m2，底基层20cm厚石灰稳定土189706m2，路缘石预制933m3。26 4总体施工设计一、总体施工布置（一）施工管理机构为保证本合同段工程优质、快速、安全地建设，我公司组织有多条高等级高速公路施工经验精干高效的管理人员和施工队伍组成项目经理部，围绕本工程既定目标，实施项目法施工管理。拟由我公司张XX同志担任项目经理，有高等级公路和桥梁工程丰富施工经验的高级工程师李XX同志担任项目总工程师。项目经理部下设五科一室、两个个路基土方工程处、一个砼拌和站、一个路面工程处、一个排水防护工程处、一个小型构件预制场。（二）施工队伍的选择我们将利用自身优势，组织高素质的施工管理人才，精良的施工队伍。对合同段实施全过程的施工组织管理，全面履行计划、组织、协调和监督的职能，实施统一计划、统一管理、统一调度，严格履行合同条款，优质高速完成本合同全部工程内容。（三）施工力量的组织与调度本合同段工程量大，技术要求高，施工工期紧，工序交叉多，我公司将精心组织，合理布置，投入精良的施工队伍，拟从本公司下属的各分公司抽调施工队伍作为主要施工力量，本工程平均施工人数为320人，施工高峰人数为460人，总共投入各种机械112多台套，以确保工程顺利进行。（四）总体施工进度计划路基工程：首先进行现场清理→填前压实→特殊路基处理→路堤填筑施工顺序进行。然后根据施工现场情况，先期安排涵洞工程施工，特别是对当地水系有影响的部位要优先安排施工。特殊路基段处理完毕后进行小型构造物和路基土石方填筑施工，根据划分的作业区，路基工程处分四个作业队同时分段流水作业。1、总体施工计划根据招标文件要求，本工程的业主要求工期为18个月。我公司根据本工程的特点和施工现场的实际情况，经合理部署，确保在17个月（其中路基土石方12个月）内完成合同规定的全部工作内容。（1）、施工准备阶段26 用20天完成人员、机械动员和项目经理部的正常运行,保证前期机械设备、人员及前期施工材料进场，实施路线中桩恢复，落实临时用地，同时做好临时用水、用电等工作，部分场地清理工作开始施工。（2）、前期施工阶段用20天理顺场内施工便道，沿路线做好临时排水，沟塘及原地面清理工作，打开路基施工的初步工作面，做好桥梁临时材料堆场及前期施工材料进场，施工用水、用电，基础工程开始施工。（3）、主要施工阶段利用15个月完成本合同段范围内的特殊路基软基处理，路堤填筑，桥梁通道、路面、涵洞，排水、防护等全部合同范围内的工程任务。（4）、竣工验收阶段利用20天进行工程最后收尾，做好竣工资料收集、报验、验收、归档工作，做好竣工验收。2.现场总体布置根据招标文件提供的有关资料，经现场实地考察，结合本工程实际情况，项目经理部位置考虑到交通便利及整个标段工作重点的均衡，拟主线K3+500北侧附近，占地约3亩。通往取土场或施工地点修筑足够的便道，遇到河流及沟渠设置临时便涵，为考虑施工机械进场。便道总长暂按1.05km考虑。为做好材料的检测试验，保证施工工艺流程中的各项质量控制，保证成品的质量检验，我公司将在工地成立一个功能齐全的现场试验室，位置设在项目经理部内，保证整个标段的现场实验、检测任务，工地试验室仪器配备详见辅助资料表。一、施工准备施工前的准备工作，包括临时设施的搭建，施工现场障碍物的拆除与清理、临时排水、临时道路修筑、临时便涵、临时用电、临时用水、临时用地的征用，测量放线及取土场地的准备工作。（一）前期准备1、计划筹备环节（1）、积极做好施工准备工作，我公司将在收到中标通知书之日起立即进行人力、物力、机械的动员工作，组建项目经理部，并组织人员进场，积极与工程建设指挥部和相关部门联系，落实解决施工便桥、便道及临时用地，同时落实好前期施工队伍和机械，在10日内前期施工人员和机械进场，完成施工放线和部分临时工程工作，以便后序施工任务顺利进行。26 （2）、积极做好施工人员、机械的落实。项目部成立后，将立即编制详细的施工力量需求计划，机械明确落实以满足工程之需。（3）、做好施工计划工作，在施工期内，各项工作有序展开，同时编制周密的施工计划，项目经理部将整个年度计划分解到月交给施工处，施工处将月计划分解到周交给施工队，施工队再将周计划分解到日计划来具体组织实施，达到以日计划保周计划，以周计划保月计划，从而确保总体工期目标的实现。在实际施工进程中，项目经理部将定期对工程处和施工作业队检查进度完成情况，及时调整施工力量和设备，保证保质保量地完成本项目工程。（4）、本工程将全部采用机械化作业，并采用先进的施工工艺，以提高工作效率，减轻劳动强度。（5）、建立健全各项责任制，积极开展各种劳动竞赛活动，坚决贯彻按劳取酬为原则的分配方式，抓好精神文明建设，把广大施工人员的积极性最高限度地调动起来，同时根据季节特点及时调整作业时间，保证每一个有效工作日的充分利用。（6）、抓好主要施工项目的重点环节。本合同段工程施工必须抓好三个大方面:一是前期施工准备落实；二是路基施工，三是桥梁涵洞工程施工，四是路面工程。2、前期施工准备主要环节（1）、为保证该工程早日开工，确保总工期目标的实现，必须提前做好前期施工准备工作，首先做好进场便道，便涵和施工便道。根据招标文件提供的有关资料，经现场实地考察，结合本工程实际情况，便涵、便道确保在20天施工期内完成，以保证前期施工机械及材料的进场，同时加快沿线临时道路、便涵的修筑，打开工作面，为全线施工打好基础。（2）、另外要抓紧落实临时用地，用电、用水及临时工程的修建。施工用地主要考虑桥梁施工用地，预制厂、仓库及路基土方、路面工程施工所需修建的拌和站、修理间及管理人员办公用房，其余施工用房主要考虑租用当地民房解决，以上临时工程，确保在20天内完成。3、路基工程施工主要环节（1）、测量放线必须在接到中标通知书后立即联系交桩，进行复测放样。（2）、进场后做好便道、便涵、清表等路基填筑前的准备工作。（3）、涵洞工程必须提前施工，尽最大可能提前完成，尽早回填，以方便贯通及土方的调运回填。26 （4）、重点抓好特殊路基处理段的施工。只有作好特殊路基处理工作，才能为后序施工和确保总工期目标的实现打好基础。（5）、本合同段路基填筑量较大，且土方供应紧张，必须配备足够的施工机械，拟采用一个施工处两个作业队同时施工，分段进行流水作业，保证后续工程和总工期目标的实现。4、临时用地根据施工总平面布置计划，本着就近方便，节约用地的原则进行实施，并保证满足施工需要。本方案主要考虑管理人员及施工人员的生活用地，土石方工程机械维修车间、停车场、桥梁施工的钢筋加工厂，预制场用地，拌和站及一些临时设施用地。5、临时排水本工程拟在沿线部分临时道路位置设置临时便桥便涵，以保证原有水系的畅通，以不影响全线的施工。临时便涵采用∮1.0m混凝土管涵。钢便桥采用桥宽4.5m的军用装配式钢便桥。6、临时用水本合同段范围用水比较方便，可就近取用。7、临时用电本工程区段用电量不大，考虑采用自发电的方式解决，配备4台200kw发电机，备配备6台120kw发电机，配备8台90kw发电机，配备12台30kw发电机。确保工程顺利进行、连续作业。8、临时便道本标段拟沿道路走向布置在道路北侧。尽量与现有道路接通。为保证机械和材料进场便道宽度为4米。长度为1.05km。采用泥结碎石路面结构。9、施工技术投标前，我公司组织工程技术人员对施工图及施工现场情况进行了一定的研究和现场调查。如我公司中标，我公司将立即组织力量进一步做好施工图纸审核和作好现场的调查分析，熟悉掌握本工程施工的各种技术规范，保质保量地完成本项目工程施工任务。一、主要工程项目施工方案（一）特殊路基处理26 由于本工程招标文件和招标图纸对特殊路基处理采取何种处理方法不明确，根据福建一带高等级公路软基处理的方法，本工程按碎石垫层+土工格栅+超载预压、粉喷桩处理二种方式考虑方案。待施工时在详细考虑。1、碎石垫层碎石垫层的材料采用5-10mm的瓜子片碎石，其含泥量不大3%，最优含水量一般控制在8%-12%。施工时主要采用自卸车运输、推土机摊铺、平地机整平、压路机碾压的施工方法。分两层摊铺碾压，压实机采用60KN-120KN的压路机。2、土工格栅在碎石垫层以上路堤底宽全层满铺土工格栅，其作用主要是补强，它与碎石垫层构成复合加固软基，能有效地提高地基的稳定性，且不可能沿基底面水平向滑动，同时可减少过大的沉降，故在铺设时应符合以下规定:（1）铺设前，按现场需要来裁剪成规定长度或卷重，同时应将土工格栅予以抽样检查，对照出厂标准和试验要求指标，不合格的坚决不用，以保证质量。如发现其有破洞、撕裂等破损情况，应立即处理。（2）铺设时，应将土工格栅主拉方向置于垂直于路堤轴线方向，且沿路基横断面方向应整幅铺设，不允许有搭接情况，以其更有利于发挥其强度高的优势。（3）土工格栅采用U形钉将两块织物连接起来，U形钉应能防锈。沿路基中线方向搭接时宽度不小15cm。（4）为保证土工格栅的铺设质量，可采用插钉等固定方法，以确保土工格栅不形成褶皱。（5）土工格栅铺设后，应在抓紧时间及时覆盖或回填，以免受阳光等紫外线照射而老化。（6）由于场地为软土地基，填土时应采用自卸车沿土工格栅两侧边缘倾卸填料，以形成运土的交通便道，并将土工格栅张紧。（7）第一层填料宜采用轻型压实机具进行压实，只有当已填筑压实的垫层厚度大于60cm后，才能采用重型压实机械压实。(二)路基填筑1、项目概况本标段路基长度为5.308km。路基填方约17万m3。根据设计和结合现场情况，本方案填筑路基作业方式：运距100m以内采用推土机作业施工；运距在100m以上，采用装载机、挖掘机配合自卸汽车挖运的方法。土方回填在实际范围，以确保路基压实度要求和工程质量。26 2、土方调配计划根据招标文件提供的有关资料及现场实地考察，本着就近调用，合理地进行土石方调配。3、施工准备施工前的准备工作，包括临时设施的搭设，施工现场障碍物的拆除与清理，疏通临时排水，临时道路修筑及取土的准备工作。（1）首先进行施工放样，确定出路基范围的位置（包括路基特殊处理、排水沟、界桩范围及路基超宽沉降引起的增宽等），并设置控制桩明示，以便进行施工指导。（2）表面清理：施工前应在公路用地范围内清除20cm厚的地表腐植土，并清除路基范围内的树根和草皮。对于取土区位置，应将表面15cm耕植土清除。对路基范围内的清理，达到规范要求并经监理工程师认可。（3）所有场地清理采用装载机，推土机结合挖土机和人工分段清理、集堆，然后用装载机装车，汽车结合自卸汽车运输至指定地点堆放。（4）根据测设出的路基边线桩和路基边沟的设计，挖出临时排水沟，临时排水沟可以和路基边沟相结合，以免重复开挖，并与原有的沟渠贯通。贯穿主线的沟渠，设计有涵洞设施的，在土方填筑前尽快施工，需要设临时排水管时须报业主同意，待正式涵洞通水连通后进行拆除处理。4、路基填筑试验段在正式填筑之前，要选择具有代表性的路段作为试验段，本方案考虑做400m试验段。经试验段测算出各项技术指标后，方可组织大范围的路基填筑施工。通过路堤试验段需要确定以下技术指标：（1）、确定土样的含水量、干容重、最大干容重、最佳含水量等各项技术指标；（2）、确定每层填土最佳松铺厚度；（3）、确定机械的最佳合理配置；（4）、确定压路机的最大行驶速度和最佳压实遍数；（5）、确定每层填土从上土到报验所需的时间。5、主线路基施工根据本工程的填筑规模及工期要求，采用一个工程处二个施工队进行填筑施工。采用流水作业方式，每个施工段设置四个工作区，即：上土区（150～200m26 ）、摊铺区、碾压区、检查区，进行循环作业，遇雨期时及时采取封压和覆盖处理。根据设计的路基高度，基底处理后的实测高程及相应地段的设计沉降值和路基边坡压实的超宽值（全线路基两侧统一各超宽50cm）进行施工放样，确定出路基的填筑边线，并用石灰线标明，以便填筑时指挥卸料到位，中间过程的填筑每2～3层进行一次施工放样，以确保路基的填筑宽度满足要求，避免因宽度不足的修补。进入路槽80cm施工区时，每层进行一次放样，并设置施工高程控制桩，人工挂线找平，确保路基工后外观几何尺寸满足设计要求。（1）上土在经过验收合格的填筑层上，采用铲运机、挖掘机挖土自卸汽车运输至施工路段，并由专人指挥卸料。为便于排水路拱的调整，上第一层土方时路基两侧各留3m不进行上土，待第二层填筑时再满幅施工。并在有效压实厚度内人为有意识调整路基中部位置的土层厚度，以利雨期的排水。（2）推平路基上土达到40cm后，采用推土机人工配合进行往复整平至平顺，土拱自然（横坡调整）（3）路基填料含水量调整路基填料均需进行含水量调整，碾压前必须使填料含水量满足碾压密实所需的最佳含水量范围，这是路基施工质量控制的关键环节。当含水量过大时，填料采用铧犁翻晒，旋耕机粉碎反复进行，直至含水量达到要求。根据类似工程施工经验，每增翻一遍可降低含水量0.5～1%，对含水量适中的填料，尽量缩短施工作业时间，确保填料在碾压结束前含水量要求。含水量过小的填料采用洒水车洒水进行补充，然后拌和均匀，及时碾压以避免水分流失。雨季施工应尽可能采用石方回填，以确保路堤施工质量和工期。（4）压实作业待填料摊铺整平以后其含水量应在最佳含水量时进行碾压。对平整好的路基，首先用18t三轮压路机快速静压两遍，同时采用平地机反复整形至要求的纵横坡度，整形结束后的作业段采用50t振动压路机碾压4～5遍。然后再用18～21t光轮压路机碾压2～3遍。压实顺序由路肩向路中碾压，曲线段由内侧向外侧纵向进退式进行碾压。碾压时，横向接头对于三轮压路机每排需重叠1/2后轮宽，对于振动压路机一般重叠40-50cm，纵向宜重叠1-1.5m。压路机的行驶速度：前两遍采用1.5-1.8km/h，以后用2.0-2.5km26 /h（具体数据将根据试验段得来）。碾压中如发现“弹簧”松散，起皮等现象，应及时翻拌或采取其它措施。最终达到质量要求。（5）试验检测在施工前对于路基填筑的各种填料，认真作好抽样调查和试验等工作，所用填料经检查验收合格并经监理工程师同意认可，方能大量组织进场，所测定填料的最大干容重和最佳含水量等有关技术指标，及时通知有关工程技术人员和质量检验员，作为质量控制的依据。对每层土方路基填筑压实的检测，拟采用环刀法、灌砂法和核子湿度-密度仪等设备。现场检测频率为每间隔20m检测一处，每处测左、中、右三个点。每层填筑压实度自检合格，经监理工程师检验认可后，才可进行下一道工序。（6）路基整形及交工验收当路基填筑到最后一层时，拟采用人工配合平地机对路基进行修整，然后进行最终压实，使路基的各检测项目均控制在设计和规范允许范围之内，并具有满意的外观。同时组织有关人员整理报验资料，对各检测项目经自检合格后，报请监理工程师对路基土方填筑工程进行验收。（三）路面施工工程1、施工方案本标段路面底基层施工设计主要采用为20cm厚的石灰土，其摊铺工程量约68813㎡,石灰剂量为8-12%。本标段全线均为填方路基。2、材料要求（1）石灰①采用Ⅲ级以上的消解石灰或生石灰。②在用于工程之前7天，充分消解成能通过10mm筛孔的粉状，并尽快使用。③石灰应设棚存放，并能防风避雨，在用于工程之前按《公路工程无机结合料稳定材料试验规程》(JTJ057-94)进行试验。（2）稳定土塑性指数为15-20的粘性土以及含有一定数量粘性土的中粒土和粗粒土，均适宜于用石灰稳定。用石灰稳定不含粘性土或无塑性指数的级配砂砾、石灰粉煤灰碎石和未筛碎石，应掺加15%左右粘性土，土粒的最大尺寸应不大于15mm。（3）．水26 水应洁净，不含有害物质。来自可疑水源的水应按照《公路工程水质分析操作规程》要求进行试验，未经监理工程师批准的水源不得使用。3、混合料组成的设计（1）混合料的组成设计按《公路路面基层施工技术规范》第3章有关规定进行。（2）．石灰稳定土混合料的组成设计主要包括：用于底基层7天浸水抗压强度标准应符合图纸要求，并考虑气候、水文条件等因素，通过试验选取适宜于稳定的土，确定必须的最佳的石灰剂量和混合料的最佳含水量。在需要改善混合料的物理力学性质时，还应包括确定掺加料的比例。（3）．混合料按设计掺配后，进行重型击实试验，以确定混合料的最大干容重及最佳含水量，用于指导施工。4、施工组织根据总体施工部署，本标段的路面底基层摊铺施工，主要由先前投入的2个路基工程队，按照划分的施工段分别组织施工。其施工机械及施工人员配备与路基填筑施工所配情况基本相同。当各施工段路基填筑完成后、经中间验收合格，即可组织路面底基层施工。总体施工工期控制在4个月之内完成。5、主要施工方法及施工程序（1）.施工准备①.按设计质量要求购进石灰，对其按规定频率进行质量检测，并出具书面试验结果，完成混合料配合比试验。②.施工放样。对已交验的路基段先恢复路基中线与面层边线，并在边线外侧0.3m处设指示桩，经水准测量在其上标出二灰土的设计标高。（2）.底基层摊铺施工①.摊铺素土及石灰。在准备好的下承层上均匀平整地摊铺一层素土（厚度由试验段确定），然后用6～8t光轮压路机稳压一遍，接着根据每车灰料的摊铺面积，用石灰打出方格网，根据方格网卸下石灰，并用平地机摊铺均匀。经确认石灰的掺入量与其在混合料中的比例相符后，即可进入下道工序。②.拌和整型。在各层料摊铺好并经检查厚度合格后用稳定土拌和机拌和二遍，拌和时应随时检查和调整拌和和深度，严禁在底部留有“素土”26 ，夹层，也防止过多破坏下承层表面而影响混和料的剂量及底部的压实，同时应及时检查含水量，使含水量略大于最佳含水量1～2%，若含水量不足时应用洒水车均匀洒水补充水份，拌和机应紧跟洒水车拌和，防止水份散失，拌和过程中应辅以人工捡出超尺寸大块颗粒。拌和混和料应色泽一致，没有灰条，灰轩和花面，没有集料窝，且水份均匀合适。拌和完后在水准测量的配合下用平地机初步整平，然后用光轮压路机快速碾压1遍，以暴露潜在的不平整，接着再用平地机仔细整平，并留出设计路拱和纵坡，整型式若发现高程偏低贴补时则应先将其表面5cm的耙松，用新拌的混合料找补平整，整型后混合料的松铺厚度按照松铺系数1.15～1.2控制。③.碾压、养生。在混和料处于最佳含水量时碾压，若不足可洒水补充。碾压时先用光轮压路机稳压一遍，再用重型压路机振压3-4遍，然后用三轮压路机静压2-3遍。检查其密实度，确定是否需通压，最后用轮胎压路机碾压成型。碾压结束第二天即可开始洒水养生，洒水量以保持面湿润为度，养生期为7天，期间除洒水车外应封闭交通。若下层碾压后能立即施工上层，则不需专门养生期。④.接缝和调头处处理两工作段搭接部分，采用对接形式，一段拌和后，留未端5m不碾压，第二天施工时，将前一段留下未压部分一起拌和碾压。若第二天不能继续施工的，则在当天最后一端的未端待混合料拌和结束，挖一条与路基宽度一致的槽，槽内放与压实度等厚的方木，方木另一侧用素土回填3m长，然后整型碾压，待继续施工下段时，紧接作业段拌和结束后，除去方木，用混合料回填槽口，造近方木未能拌和部分应人工进行拌和。拌和机和其它机械应尽量避免在压成型的灰土上调头，否则需在调头区铺盖一层10cm厚的砂砾，以防损坏灰土表面。6、石灰粉煤灰碎石基层施工本工程采用31cm石灰粉煤灰碎石作为底基层，设计石灰粉煤灰碎石的配合比为4:14:82。拟分两层摊铺。全标段共计64264m2。（1）施工准备基层施工前，底基层表面要平整、坚实，符合设计要求，无松散材料和软弱地点，施工前要用振动压路机和18t～21t光轮在路基全宽范围内复压2～3遍，同时进行压实度及弯沉检验，检查土基中是否有不合格点。若有，应采取合适的措施使之达到设计要求，再进行施工。（2）施工放样26 在底基层上恢复中线，每20m设一桩，平曲线段每10m设一桩，并在路肩两侧边缘带设有指示桩，桩用十字指示桩，便于挂线，控制摊铺时的高程。进行水准测量，在两侧指示桩上用明显标记标出，石灰粉煤灰碎石的铺筑设计标高。将放设的桩加密成10m间，并挂上钢丝，钢丝的应力达到规定标准。（3）石灰粉煤灰碎石拌和、运输施工前安装、调试好拌和设备，根据确定的配合比进行试拌，找出各料斗闸门开启位置与各种材料流量的关系，并绘制成曲线，如因材料批次、含水量不同等因素而调整,须由试验室确定，以确保施工配合比符合设计规范要求。拌和场生产应注意以下几点:a、配料准确，准确性与否直接影响工程质量；b、碎石粒径大的要碎小，剔除不符合规范要求的材料，拌和要均匀，充分；c、混合料的含水量要略大于最佳含水量1～2%，在拌和生产中要计算好加水量与定时供水参数，检查自动开启闸门装置。运输:石灰粉煤灰碎石的运输均采用自卸车运输，运输车的数量根据摊铺机摊铺能力，拌和机生产能力及运距进行合理地调配。（4）石灰粉煤灰碎石的摊铺和整型本标中石灰粉煤灰碎石层32cm，拟采用二次摊铺。先摊铺一段试验段，检查一下石灰粉煤灰碎石的配合比并测出松铺系数。根据松铺系数，检查摊铺机熨平板的宽度，高度是否适当，测量准确后，固定好，熨平板进行挂钢丝，调整好自动找平装置，混合料必须缓慢均匀，连续不断地摊铺，中途不得随意停顿，混合料卸料，摊铺不能出现离析现象，应缓慢均匀卸料，送料器不停转动。在摊铺过程中，不断检查摊铺层的厚度，纵断高程及横坡，发现问题及时调整,试验人员要经常抽检拌和均匀度、配合比，无侧限抗压强度等技术指标。（5）碾压混合料摊铺成型后，用压路机开始碾压，碾压过程中，石灰粉煤灰碎石表面应始终保持潮湿。如表面蒸发得快，应及时补洒少量的水，碾压直至石灰粉煤灰碎石的密实度达到设计要求为止。严禁压路机在已压完或正在碾压的路段上“调头”或急刹车以保证石灰粉煤灰碎石层表面不受破坏。碾压完成后应立即进行养生，养生时间不少于7天，采用洒水养生，养生期间，不允许车辆通行。如果由其他工序造成稳定层的损坏应立即进行修补。7、沥青砼面摊铺26 本工程沥青砼面层分二层，均为沥青砼。采用摊铺机摊铺。a、沥青砼采用集中拌和。对沥青砼所用原材料要严格检验，不合格的原材料坚决不用。b、按放测的指示边桩和标高进行摊铺，以控制面层标高及铺筑厚度，并使接缝顺直、紧密。摊铺机的控制同石灰粉煤灰级配碎石摊铺控制c、热拌沥青混合料的摊铺及压实温度应严格按操作规程控制，对每车进场混合料，由专人进行检查，其内容主要有配比情况、外观（油色）、温度，并认真做好记录。不符合要求的材料不得摊铺。混合料铺筑温度控制：当施工气温≥10℃时，到场温度≥130℃，摊铺温度≥120℃，开始碾压温度≥110℃，碾压终了温度≥70℃。d、沥青混合料的碾压顺序是：接缝处碾压→全路碾压→全路复压→全路终压。每次来回轮迹重叠。压路机轻、重机型选择一般为：初压轻型→复压重型→终压轻型。e、压路机应从纵向两端进出碾压区域，不得横向从边口进出。碾压原则是先边后中，先轻后重，先慢后快，保证路拱符合设计要求。碾压时，压路机不得在新摊铺的沥青混合料上转向、调头，左右移动为止或突然刹车，也不得将压路机停在刚压好还未冷却的路面上。碾压过程中轮迹重叠30cm左右，压到无明显轮迹为止。沥青类面层施工后，必须待路面冷却后，方可开放交通。f、压路机宜有自动洒水设备，防止混合料粘轮。无自动洒水设备时，可用油水比（1：3）的混合液用涂布抹在滚轮上。不得将柴油漏滴在路面上。h、沥青混合料运输途中必须加盖棚布，其目的一是保温，二是防止雨淋。施工遇雨时及时通知拌和站停止供料，对已铺好的沥青砼应立即快铺快压，抢工铺筑完毕。26 5质量保证体系为了保证全员参与质量管理，全过程实施质量监控，保证质量目标的实现，根据ISO9002质量保证标准，结合本工程的实际情况，特制定以下质量保证体系及运行方式，拟在生产服务中执行。（一）、质量控制体系由指挥部、质检站、工程监理、项目经理部质保部门共同完成对工程质量的控制。1、项目质量管理组织机构及职责（1）项目质量管理组织机构成立以项目经理为主要责任人质量领导小组，全面负责本工程的全过程质量控制。质量组织体系详见附表。（2）个人和部门职责①项目经理职责履行合同，执行质量方针，实现工程质量目标；组织建立和完善项目管理机构，明确项目管理人员职责，建立健全项目内各种责任制；组织项目质量策划和质量计划的编制、实施及修改工作；组织制定项目其它各项规划、计划，对工程项目的成本、质量、安全、工期及现场文明施工等日常管理工作全面负责；合理配备并组织落实项目的各种资源，按ISO90002质量体系要求组织项目的施工生产活动；协调项目经理部和业主之间的关系；②质量副经理职责在项目经理领导下，负责本工程的质量管理工作。③生产副经理职责负责完成本工程的安全生产工作，履行项目经理赋予的质量职责。④总工程师职责组织项目人员进行图纸会审（包括图纸收发）；26 主持编制施工组织设计，并发放至有关部门和人员；组织项目各项规划、计划的制定，协助项目副经理对工程项目的成本、质量、安全、工期及现场文明施工等日常管理工作；负责项目技术协商，处理设计变更有关事宜；主持质量事故和不合格品的处理；组织对工程质量进行检查评定；统计技术选用；⑤综合办公室职责负责职工培训和文件收发、登记和管理；⑥工程科职责负责编制施工组织设计，并发放至有关部门和人员，组织编制作业指导书（技术交底），并逐级交底至作业班组；负责图纸的发放；参加图纸会审并将图纸会审记录发放至图纸持有人。负责项目竣工技术资料的收集、整理和归档；负责项目的技术复核工作；⑦中心试验室职责负责原材料、半成品的检验和试验，并对试验和检验的结论负责。按规定做好施工现场材料、半成品的试验、检测工作。根据ISO9002质量体系文件要求，做好各种试验资料的编制、归档工作。负责检验和试验设备的检测。⑧测量部门职责组织本工程测量定位、放样、放线，并做好复核，对测量结果负责；负责测量仪器的检测。⑨质量科职责严格执行国家、行业和地方政府主管部门颁发的质量检验评定标准和规范，行使监督检查职能；巡回检查，随时掌握辖区内的工程质量情况，对不符合质量标准的情况有现场处置权；组织分部分项工程的检查验收与评定，对发现的不合格品应及时报告工程负责人，参加制定处理方案，并验证方案的实施效果；行使现场质量处罚权。⑩安全科职责负责本工程的安全计划的实施，保证施工生产的顺利进行。（二）组织保证措施26 1、建立以项目经理为首的质量保证体系(详见质量保证体系控制框图)，确立以质量为主的管理方针，推行全面质量管理，按照ISO9002质量标准进行管理。建立由项目经理，项目总工和技术人员、测量、试验人员、施工人员组成的施工质量管理小组，并在各施工队建立QC小组、强化过程控制，使工程质量在PDCA循环中不断提高。使每道工序始终处于受控状态。2、开工前编制比较完善的施工组织设计，报业主审批后，认真组织实施。对一些关键部位和分部分项工程要编制详细分部分项工程施工方案。3、项目经理部建立完备的工地中心试验室，严格检测手段，做好材料进场、标准试验、工序检测等工作，严格控制工程质量。4、加强质量的检查验收，建立质量否决权制度，把质量考核与职工利益挂钩，严格工序报验，分级把关，工序报验不合格，不得实施下一道工序的施工。具体为：（1）由指挥部、质检站、工程监理、项目经理部质量部门共同完成对工程质量的控制，形成质量监督体系。（2）本工程成立以项目经理为组长的项目质量领导小组，全面负责质量管理工作。（3）设立质量管理部门，选派业务水平较高、实践经验丰富、工作作风踏实的质量管理人员充实质量管理岗位。（4）质量部门主控，施工队专职质量员专管，各施工班组质保小组参与，实施施工全过程质量监控。（5）严格质量管理制度，坚持“把六关”，“五不准”及“交底制”、“三检制”制度，使工程始终处于受控状态，确保工程质量。“把六关”：把施工方案关；材料进场关；技术交底关；检测计量关；工序交接关；质量验收关。“五不准”：无施工组织设计不准施工；不合格的原材料、半成品不准使用；技术交底不清不准施工；检测数据有怀疑不准施工；上道工序不符合质量标准的不准进行下道工序施工（6）制定各专业、各层次的工作岗位责任制，公布上墙，使各级质检人员有章可循。（7）强化质量意识，开展争创名优工程的全员质量意识教育，加强规范规程、质量验评标准的学习。26 （8）建立质量例会制度，定期召开质量分析会。（9）各班组成立QC小组，开展群众性的质量攻关活动。（10）对重点和难点工序，如灌注桩混凝土浇注、墩柱、预应力空心板预制、箱梁等分项工程施工前，应编写作业指导书，并实行旁站。（三）技术保证措施1、贯彻国际标准ISO9002质量保证体系、编制切实可行的各专业质量保证计划，作为该项目施工过程中实施质量保证和质量控制的纲领性文件。2、认真学习设计文件，严格按图纸施工。认真执行规范、规程、标准。精心编制施工组织设计、施工方案。3、坚持图纸会审和技术交底制度，最大限度地把可能出现的问题消除在施工前。4、强化计量管理和实验检验管理5、坚持样板引路制度，样板验收合格后再进行大面积施工。6、作好各项质量记录工作，保证质量记录的完整性。（四）主要分部分项工程质量保证措施1、检验、检测（1）按照土工试验规程，路基的现场压实度检查试验方法采用核子密度仪法、环刀方法或灌砂法。（2）按规范规定对闪光对焊，电渣焊的焊接接头抽样检查。（3）结构所用水泥进场复试，混凝土骨料常规指标测试及抗冻试验。水泥混凝土的抗压强度试验。（4）支座在安装前进行力学性能试验。（5）设立符合规范规定的现场标养室设置。2、材料质量控制措施（1）下列材料不得使用：①未经检验、试验和紧急放行的材料；②检验和试验不合格的材料；③无标识或标识不清楚的材料；④过期失效变质受潮破损和对质量有怀疑的材料⑤需代用的材料，未办理代用手续。3、主要施工技术措施26 （1）定位放线：施工测量的精度应符合《公路勘测规范》（JTJ061-99）的要求。还应符合公路各分项工程施工规范。进场后对导线点、水准点、桥梁结构物中心桩复测，严格控制测量精度。各导线点、水准点应保证通视，并用混凝土加以固定和保护。（2）土方工程：挖方区控制土方开挖深度，防止原土扰动。无论工程量多大，均严禁用掏洞取土。当因气候影响使得挖出的材料无法按照规范的要求用于填筑路基和压实时，停止开挖直至气候条件转好。（3）模板工程：选择优质材料制作定型钢模板和钢框镜面竹胶板，保证模板刚度（以防浇注混凝土时有明显挠曲和变形）和平整度。模板接缝采用海绵压缝，内模用薄塑料胶带粘贴。模板内无污物、砂浆和其他杂物。使用前彻底涂脱模剂。重复使用的模板在每次使用完后，均应检查修复创痕，钢模要涂油防锈。不承重的侧模，应在混凝土强度保证表面及棱角不损坏的情况下拆除，一般在混凝土强度达到2.5Mpa时方可拆除侧模。（4）竖向支撑架：对受力杆件进行计算，保证具有足够的刚度、强度和稳定性，支架搭设完毕后做等荷载试压确保受力安全，并处理基层保证不下沉。混凝土浇注过程中，随时测量和记录支架变形和沉降量。承重支架应在混凝土强度能承受自重时方可拆除，一般混凝土强度达到设计强度的75%。（5）钢筋工程：钢筋加工必须做到分批分量集中加工，配料采用连续配筋，成型以后的成品、半成品应挂牌标识，不同型号、规格应分别堆放。钢筋的纵向焊接采用闪光电弧焊。焊缝长度执行桥涵施工规范。（6）结构混凝土工程：混凝土各种材料均应控制称量，允许偏差±2%。重要构件混凝土运输全部采用泵送，符合有关规定。混凝土应分层浇注，每层浇注厚度应控制在在300mm内，振捣密实。在前一层初凝前浇注振捣，以免产生冷缝。为了防止混凝土离析，将混凝土落差控制在2m内，配合使用导管、料斗等完成。混凝土浇注期间，有专人检查支撑、模板、钢筋、予埋件的稳固情况，发现松动、变形时及时处理。混凝土初凝后，模板不得震动，伸出的钢筋不得承受外力。混凝土养护时间最少7天。26 根据工期要求或天气情况，混凝土需加外加剂时，应提前作配合比实验，并报请监理工程师审批。使用要求应符合有关规定。（五）安全保证措施1、组织机构根据工程特点和总体施工部署，我公司将在本工程建立健全以项目经理为首的施工安全管理保证体系，并在项目经理部设立安全管理领导小组和安全保卫科。项目经理任安全管理领导小组组长，成员由各工程处主管领导组成；安全保卫科设科长一名，专职安全员3名，具体负责本工程的施工安全管理工作。（1）各工程处相应成立安全管理领导小组，并设置专兼职安全员2～3名，具体负责本工程处的施工安全管理工作。（2）各工程处（队）设专兼职安全员1名，由工程处（队）专职安全员担任。（3）施工班组设兼职安全员1名，一般由组长担任。2、管理制度（1）各级安全管理人员，必须经过安全管理培训，做到持证上岗。（2）下一级安全管理人员，必须在上一级安全管理部门的领导下积极开展工作。（3）各级管理部门，必须建立健全各项管理制度和安全管理台帐。实施安全管理责任制。（六）工期保证措施为保证施工按计划顺利进行，我公司将做好以下几方面的工作:1、抽调主要技术骨干组成项目经理部，具体负责工程的计划、组织、协调、指挥和管理。保证形成一个有整体实力的班子。2、做好施工力量调配工作，我公司将在收到中标通知书起立即进行人力、物力、机械的动员工作，积极抽调各方面的施工机械和队伍，确保施工力量的投入。3、进入施工现场后，项目班子积极与业主和地方政府联系，落实前期施工准备工作，使工程顺利开展，同时积极理顺各方面的关系，使施工取得良好的外部环境。4、施工中积极做好施工人员、机械的落实，项目部成立后立即按计划落实施工机械和各种施工力量。26 5、做好施工计划工作，在施工期内，各项工作有序开展，编制周密的施工计划，项目部将整个年度计划分解到月，然后由施工作业队分解至周，形成详细施工措施，加以落实。在实施中，项目经理部将定期检查进度完成情况，及时调整施工力量部署，形成以周保旬，以旬保月的计划管理体系。6、建立健全各项责任制，积极开展各种劳动竞赛活动，坚决贯彻按劳取酬为原则的分配的制度，把广大职工的积极性调动起来，同时根据季节特点及时调整作业时间，保证施工力量充分利用。7、抓好重点环节施工，本合同段施工应做好以下几个方面:一是前期施工准备工作量大线长，必须加大前期施工准备的力度；二是特大桥工程量大，技术含量高，必须严密组织，精心合理安排施工；三是构造物工程必须先期尽早施工，尽快实现全线路基贯通；四是路基土方工程，必须加大施工机械的投入，五是防护工程量大线长，必须引起高度重视。（七）雨季施工措施1、土方工程①道路工程在雨期施工应适当缩小工作面，土方采用随挖、随运、随铺、随压实的方法，尽量当天施工当天成活，妥善安排好现场的排水和交通，切忌在全线大挖大填。②施工地段低洼而又无排水设施，应设临时泵站，配置10台¯100潜水泵以备雨期抽水,用排水沟将雨水按地形汇集到适当地点，用临时水泵将水排出施工地段。③路基填土每日完工前，应将表面整平作横坡并压实，以避免积水浸软路基。填土施工中遇雨要立即用机械摊平排压并留出横坡或将来土堆成大堆，存于高处，以免雨水浸泡。④雨后基坑雨水、污泥必须全部排除后，再进行下一道工序施工，禁止雨天作业，以保证安全施工。⑤根据工程特点，合理安排机具和劳动力，组织快速施工。⑥取土坑及集中取土地段应设排水设施和临时交通道，避免雨后积水及影响汽车运输，致使工程停工。⑦填土施工中遇雨应认真对填土排压，雨晴立即开犁翻晒，充分利用两次降雨间隙，突击成活。切不可观望等待，坐失良机。⑧雨期施工应专人负责气象联系，及时收听气象台站天气预报，以供施工参考。2、混凝土工程26 （1）尽量避免在雨天浇筑砼，准备适当的防雨用具，如遇到大雨，应立即停止混凝土的浇注并对已浇注混凝土进行防雨处理。（2）如确因技术问题不能停止浇注，应在防雨用具下进行混凝土浇注，因此现场必须备足防雨布。对于被雨水冲掉面层的部位，应在雨停之后撒1：1干水泥沙浆，用铁抹子抹平。（3）雨后浇筑砼要根据砂石含水量调整搅拌用水量。3.各种设备、机具雨期维护（1）.做好桁架、脚手架等各种高耸设施、物件的防雷与防台风措施，排架四周设置排水沟及挡水坝，及时疏通雨水以防止架子下沉。（2）.进入现场设备材料避免堆放在低洼处，露天存放的要垫高加帆布盖好。（3）.及时对各种设备进行维修刷油，保证正常运转（4）.电气设备搭设防雨棚，防止损坏设备。（5）.工程模板堆放一定要整齐，禁止乱扔乱放，防止变形，特别是竹胶大模板，一定要防止雨淋。（6）.做好雨后防滑措施保护。（八）文明施工措施1、如我公司有幸中标，我公司将把本工程确定为标准化施工工地，推行我公司已经取得的项目法施工经验，加强文明施工管理，使整个工程严格按照施工组织设计中的总平面布置，统一规划，统一管理。2、坚持文明施工，为业主提供优良的服务。在施工过程中服从业主的现场调度，及时准确地执行工程师代表的指令。3、教育职工形成团结、文明、礼貌的风尚，做好与业主的协作与配合工作，协助业主等有关部门处理好与当地群众和地方政府的关系，一切服从和满足新原高速公路工程建设需要。4、杜绝野蛮施工。进入施工现场人员必须严格执行施工现场文明管理规章制度，保持施工现场周围地段的整洁，注意并做好道路的保洁，养护。材料进场必须按指定地点堆放，严禁乱堆、乱卸，坚决杜绝野蛮施工。5、与当地政府和当地居民搞好关系，严禁打架闹事，继续发扬我公司当年在基建工程兵部队的优良传统和作风，努力为工程建设创造良好的生产、生活环境和气氛。6、尽量采用大模板、定型模板和竹胶模板。对于板梁预制的底模采用水磨石并磨光。26 7、采用优质的脱模剂，保证砼外观光洁、不受污染；针对大模板面积大，透气性差的特点,分层浇筑时改进工艺，减薄层厚，加强振捣，振捣可靠近外模，但不可能碰撞。8、砼配置时，适当增加水泥用量，并可掺加外加剂，使砼外露面密实。用材相对统一，保证构筑物不出现色差。9、施工中要注意不产生施工缝，如出现施工缝，则采用薄木条外嵌，使施工缝整齐平顺。6结语26 施工组织设计的编制应该遵循以下编制原则：1.严格遵循设计文件、技术规范和质量验收标准的原则。在编写工作中，严格按设计要求认真执行国家现行的技术规范和质量验收标准，正确组织施工，确保工程质量优良。2.坚持实事求是的原则。在制定施工方案中，充分发挥我公司的技术优势和专业化、机械化联合作业的特点，坚持科学组织，合理安排、均衡生产，确保高速度、高质量、高效益地完成本标段的工程建设。3.根据项目法施工的原则，组织本工程的施工。通过与业主、监理和设计单位的充分合作，综合运用人员、机械、物资、资金和信息。实现质量和造价的最佳组合。实事求是的确定工期、施工方案，确保按期、优质、安全、高效地完成所有的工程项目。4.积极推广应用四新成果的原则，在各项工序施工中，对于能够提高工程质量、加快施工进度、降低工程成本的新技术、新设备、新工艺、新材料要积极采用，发挥科技在路桥施工中的先导作用。施工组织设计在施工管理中的运用科学的施工管理方法是通过科学的施工组织设计来实现的,科学的施工组织设计又具有提高施工效率和经济效益的潜力,因此在工程施工中,一定要根据制定的施工组织设计实施。但是,许多工程由于各方面的因素使编制好的施工组织设计不能完全实施,这就要求工程项目管理层根据实际情况,全面考虑,合理调整。科学的施工管理就是要灵活地运用编制的组织设计,最大程度地完成工程施工,创造最佳的经济效益。26 参考文献【1】公路机械化施工与管理【M】．北京：人民交通出版社，2005：72—88【2】公路施工机械设备管理【J】．黑龙江交通科技，2005，89(13)：27-29【3】公路工程沥青及沥青混合料实验规程北京：人民交通出版社,JTG052-2006【4】公路沥青路面施工技术规范【S】．北京：人民交通出版社，JTGF40-2004【5】公路工程水泥及水泥混凝土实验规程北京：人民交通出版社，JTGE30-2005【6】公路土工实验规程北京：人民交通出版社，JTGE40-2007【7】公路路基施工技术规范北京：人民交通出版社，JTGF10-2006【8】公路交通安全设施施工技术规范北京：人民交通出版社，JTGF71-2006【9】公路路面基层施工技术规范北京：人民交通出版社，JTJ034-2000【10】公路水泥混凝土路面施工技术规范北京：人民交通出版社，JTGF30-200326
